掌握调速回路的工作原理及特点液压与气压传动课程引入调节速度

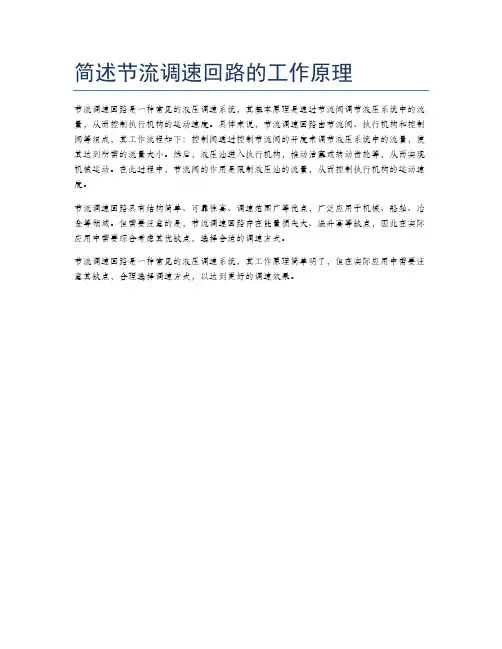

简述节流调速回路的工作原理
节流调速回路是一种常见的液压调速系统，其基本原理是通过节流阀调节液压系统中的流量，从而控制执行机构的运动速度。

具体来说，节流调速回路由节流阀、执行机构和控制阀等组成，其工作流程如下：控制阀通过控制节流阀的开度来调节液压系统中的流量，使其达到所需的流量大小。

然后，液压油进入执行机构，推动活塞或转动齿轮等，从而实现机械运动。

在此过程中，节流阀的作用是限制液压油的流量，从而控制执行机构的运动速度。

节流调速回路具有结构简单、可靠性高、调速范围广等优点，广泛应用于机械、船舶、冶金等领域。

但需要注意的是，节流调速回路存在能量损失大、温升高等缺点，因此在实际应用中需要综合考虑其优缺点，选择合适的调速方式。

节流调速回路是一种常见的液压调速系统，其工作原理简单明了，但在实际应用中需要注意其缺点，合理选择调速方式，以达到更好的调速效果。

调速回路的原理及应用一、调速回路的概述调速回路是控制系统中的重要组成部分，它可以用来调整电机的转速以达到期望的工作要求。

本文将介绍调速回路的原理及其在工业控制系统中的应用。

二、调速回路的原理调速回路的原理是通过控制电机的输入信号来改变电机的输出转速。

调速回路通常由以下几个部分组成：1.传感器：用来测量电机的实际转速，可以是机械传感器、光电传感器等。

2.控制器：根据输入信号和实际转速，计算出控制电机转速所需的输出信号。

3.执行机构：将控制器的输出信号转化为电机的输入信号，例如调整电机的电压、电流等。

4.反馈环路：将电机的实际转速反馈给控制器，用于调整控制器的输出信号。

三、调速回路的应用调速回路在各个领域都有广泛的应用，下面将介绍几个常见的应用场景。

1. 工业生产自动化在工业生产中，调速回路广泛用于各种设备和机械的控制，例如输送带、风机、泵等。

通过调整这些设备的转速，可以实现对生产过程的精确控制，提高生产效率和质量。

2. 交通运输调速回路在交通运输领域也有着重要的应用。

例如，在电动车、高铁等交通工具中，通过调整电机的输出转速来控制车辆的速度和行驶稳定性。

此外，调速回路还可以应用于交通信号灯的控制，实现灯光的周期性切换。

3. 风力发电风力发电是一种清洁能源，调速回路在风力发电机组中起着重要的作用。

通过调整发电机的转速，可以最大限度地提高风能的利用效率，同时保护发电机的安全和稳定运行。

4. 机器人技术机器人技术是现代工业自动化的重要组成部分，调速回路在机器人的关节控制中起着关键作用。

通过调整电机的输入信号，可以实现机器人的精确控制和灵活运动，满足不同工作任务的要求。

四、总结调速回路是控制系统中的重要组成部分，它可以实现对电机转速的精确控制。

本文介绍了调速回路的原理及其在工业控制系统中的应用，包括工业生产自动化、交通运输、风力发电和机器人技术等方面。

调速回路在各个领域的应用可以提高生产效率、节能减排，并且有助于推动技术的进步和创新。

液压传动系统中速度控制回路包括调节液压执行元件的速度的调速回路、使之获得快速运动的快速回路、快速运动和工作进给速度以及工作进给速度之间的速度换接回路。

一、调速回路调速是为了满足液压执行元件对工作速度的要求，在不考虑液压油的压缩性和泄漏的情况下，液压缸的运动速度为液压马达的转速：由以上两式可知，改变输入液压执行元件的流量q或改变液压缸的有效面积A（或液压马达的排量VM）均可以达到改变速度的目的。

但改变液压缸工作面积的方法在实际中是不现实的，因此，只能用改变进入液压执行元件的流量或用改变变量液压马达排量的方法来调速。

为了改变进入液压执行元件的流量，可采用变量液压泵来供油，也可采用定量泵和流量控制阀，以改变通过流量阀流量的方法。

用定量泵和流量问阀来调速时，称为节流拥速；用改变变量泵或变量液压马达的排量调速时，称为容积调速；用变量泵和流量阀来达到调速目的时，则称为容积节流调速。

（－）节流调速回路节流调速回路的工作原理是通过改变回路中流量控制元件（节流阀和调速阀）通流截面积的大小来控制流入执行元件或自执行元件流出的流量，以调节其运动速度。

根根流量阀在回路中的位置不同，分为进油节流调速、回油节流调速和旁路节流调速三种回路。

前两种回路称为定压式节流调速回路，后一种由于回路的供油压力随负载的变化而变化又称为变压式节流调速回路。

1、进油节流调速回路（1）速度负载特性缸稳定工作时有式中，P1为进油腔压力；P2为出油腔压力，P2=0；F为液压缸的负载；A1为液压缸无杆腔面积；A2为液压缸有杆腔面积，AT为节流阀通流面积。

故节流阀两端的压差为节流阀进入液压缸的流量为液压缸的运动速度为这种回路的调速范围较大，当AT调定后，速度随负载的增大而减小，故负载特性软。

适用于低速轻载场合。

（2）最大承载能力（3）功率和效率在节流阀进油节流调速回路中，液压泵的输出功率为＝常量，而液压缸的输出功率为，所以该回路的功率损失为式中，qy为通过溢流阀的溢流量，qy=qp-q1由上式可以看出，功率损失由两部分组成，即溢流损失功率和节流损失功率。

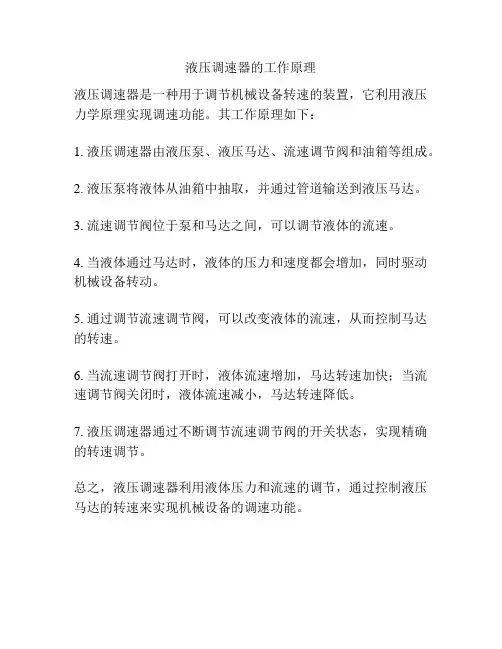

液压调速器的工作原理
液压调速器是一种用于调节机械设备转速的装置，它利用液压力学原理实现调速功能。

其工作原理如下：
1. 液压调速器由液压泵、液压马达、流速调节阀和油箱等组成。

2. 液压泵将液体从油箱中抽取，并通过管道输送到液压马达。

3. 流速调节阀位于泵和马达之间，可以调节液体的流速。

4. 当液体通过马达时，液体的压力和速度都会增加，同时驱动机械设备转动。

5. 通过调节流速调节阀，可以改变液体的流速，从而控制马达的转速。

6. 当流速调节阀打开时，液体流速增加，马达转速加快；当流速调节阀关闭时，液体流速减小，马达转速降低。

7. 液压调速器通过不断调节流速调节阀的开关状态，实现精确的转速调节。

总之，液压调速器利用液体压力和流速的调节，通过控制液压马达的转速来实现机械设备的调速功能。

进油回油节油调速回路原理
进油节流调速回路和回油节流调速回路是液压与气压传动中的两种节流调速回路。

进油节流调速回路的工作原理是：节流阀串联安装在定量液压泵出口和液压缸入口之间，定量液压泵输出的油液一部分经过节流阀流入液压缸的无杆腔，推动活塞运动，另一部分油液通过与定量液压泵并联的溢流阀流回液压油箱。

调节节流阀的开口面积，即可改变通过节流阀的流量，从而调节了液压缸活塞的运动速度。

而回油节流调速回路的工作原理是：将节流阀安装在液压缸的回油路上，与进油路并联一个溢流支路，通过调节液压缸回油量来调节液压缸的进油量，这种调速回路称为回油节流调速回路。

这两种调速回路虽然不同，但它们都是通过改变流量控制元件通流截面积的大小来控制流入或流出液压执行元件的流量，以调节其运动速度。

以上信息仅供参考，如需了解更多信息，建议查阅相关书籍或咨询专业人士。

液压与气压传动—— 节流调速回路的装调 实验报告 一、实验目的
通过对三种节流调速回路的组装和观察，加深对节流调速回路工作原理的理解，能对三种不同节流调速回路——进油路节流调速回路、回油路节流调速回路、旁油路节流调速回路进行性能比较与分析。

二、实验内容（主要对元件或系统的描述）
（1）正确选取液压元件；
（2）准确进行元件的连接、回路的组建；
（3）掌握节流调速回路的工作原理；
（4）能够对三种节流调速回路的性能进行比较和分析。

三、主要实验步骤（认识性实验略）
（1）组装节流调速回路；
（2）全部打开溢流阀；
（3）旋紧节流阀；
（4）启动液压泵，调节溢流阀的手柄到一定位置，两个电磁换向阀交替通断电，观察液压缸的往返运动速度；
（4）节流阀调到一定位置（大、中、小），两个电磁换向阀交替通电，观察液压缸的往返速度的变化。

姓 名： 学 号： 得 分：
教师签名：
四、实验小结（实验结果及分析、实验中遇到的问题及其解决方法、实验的意见和建议等）
液压基本回路是为了实现特定的功能而把某些液压元件和管道按一定的方式组合起来的油路结构。

在实验报告中简述液压基本回路——节流调速回路安装调试的步骤及注意事项。

调速回路的调速原理调速回路是用于控制发电机或电动机转速的一种自动控制系统，也称为调速系统。

调速回路的主要作用是根据负荷的需求和输入信号，控制发电机或电动机的输出转速。

通过调整系统的输入信号来实现转速的稳定控制。

调速回路通常由传感器、调速器、执行器和反馈装置组成。

调速回路的原理基于负反馈控制的理论，它的工作过程分为三个主要的阶段：传感器采集信号、调速器处理信号、执行器调整输出。

下面将详细介绍每个阶段的具体工作原理。

第一阶段是传感器采集信号。

传感器是调速回路中最关键的组件之一，负责采集控制系统的反馈信号，并将其转化为电信号。

传感器的类型根据具体应用而异，常用的传感器包括速度传感器、转矩传感器、位置传感器等。

传感器将采集的信号传递给调速器进行处理。

第二阶段是调速器处理信号。

调速器是调速回路中的核心部件，负责根据传感器采集的信号进行信号处理和控制。

调速器可以根据负载需求来调整输出信号，以实现转速的稳定控制。

调速器的主要功能是将输入信号与设定值进行比较，并根据误差信号来调整输出信号。

常用的调速器包括PID控制器、比例控制器、积分控制器等。

PID控制器是调速回路中最常用的调速器。

PID控制器通过比例、积分、微分三个部分的组合来实现系统的稳定控制。

比例部分用于根据误差信号调整输出信号的大小，积分部分用于累积误差信号并进行补偿，微分部分用于预测误差信号的变化趋势。

PID控制器可以根据系统的实际情况进行参数调整，以满足转速控制的要求。

第三阶段是执行器调整输出。

执行器是调速回路中的最后一环，负责将调速器输出的信号转化为对发电机或电动机的控制操作。

执行器可以是继电器、电磁阀、变频器等，根据具体应用而定。

执行器的主要作用是调整发电机或电动机的输出功率，以实现转速的稳定控制。

除了上述三个主要阶段，调速回路中还需要有反馈装置来测量实际的转速，并将其与调速器输出的信号进行比较，以实现闭环控制。

反馈装置通常是速度计或编码器，用于测量实际转速，并将测量值送回调速器进行处理。

《液压传动与气动技术》课程标准一、课程定位1.课程性质必修课；专业课（含实验课）。

2.课程作用《液压传动与气动技术》是机电一体化技术专业的一门重要的专业技术课程。

无论对学生的思维素质、创新能力、科学精神以及在工作中解决实际问题的能力的培养，还是对后继课程的学习，都具有十分重要的作用。

该课程主要研究液压与气压传动技术一般规律和具体应用的一门科学。

这门技术与其它传动形式有不可比拟的优势而应用广泛，以优良的静态、动态性能成为一种重要的控制手段，无论是机械制造、模具、数控，还是自动化都有广泛的实际应用价值。

该课程实现了高职的培养目标，满足了机电类教育人才的要求，是专业教学必不可少的重要组成部分。

二、课程目标通过本课程的学习，使学生较系统地掌握液压气动技术的基本原理和实际应用。

获得基本的理论基础知识、方法和必要的应用技能；认识到这门技术的实用价值，增强应用意识；逐步培养学生学习专业知识的能力以及理论联系实际的能力，为学习后继课程和进一步学习现代科学技术打下专业基础；同时培养学生的创新素质和严谨求实的科学态度以及自学能力。

具体目标：1、知识目标职业能力要求（1）能较好的掌握液压与气压传动的基本概念和基础知识；（2）能较好的掌握液压与气压元件的功用、组成、工作原理和应用；（3）能教好的掌握液压与气压回路的组成和功能；2、能力目标（1）具有阅读并分析典型液压与气压传动系统组成、工作原理及特点的能力；（2）具有初步的液压与气压传动系统调试和排故的能力。

；（3）通过网络、期刊、专业书籍、技术手册等获得信息能力，收集资料的能力；（4）具有制定、实施工作计划的能力；3、素质目标（1）具有团队协作的意识，良好的小组成员协作能力；（2）具备良好沟通能力和评价他人的能力；（3）正确面对困难和挫折的处理能力；（4）负责任的工作习惯；（5）节约并保护环境的意识；三、课程设计一、设计思想教学内容框架（1）坚持以高职教育培养目标为依据，基于本课程在机电类专业知识、能力构筑中的位置及这门技术的特点，突出应用能力和综合素质培养，充分注意“教、学、做”三结合。

液压调速阀工作原理
液压调速阀是一种用于控制液压系统中液压缸速度的装置。

其工作原理基本上是通过调节液流的大小来控制液压缸的速度。

液压调速阀通常由阀体、阀芯、弹簧、连杆等部件组成。

当液压系统启动时，液压油经过进油口进入阀体，然后通过阀芯上的过流孔流入腔体。

阀芯上的过流孔的大小可以根据需要进行调节。

当阀芯上的过流孔打开时，液压油可以直接通过阀芯流入液压缸，液压缸以一定的速度运动。

同时，阀体上设置的调速螺钉可以通过改变阀芯的位置来控制过流孔的开合程度，从而调节液压缸的速度。

当需要改变液压缸的速度时，只需旋转调速螺钉，改变阀芯的相对位置，即可调节过流孔的开合程度，进而改变液压缸的运动速度。

液压调速阀工作原理简单易懂，操作方便灵活，广泛应用于各种机械设备和工程领域中。

液压调速回路原理
液压调速回路的原理是基于液压功分配器的工作原理，通过控制液压系统中的流量和压力来实现调速控制。

液压调速回路通常由流量调速阀、压力调速阀、液压功分配器和液压执行元件等组成。

在工作时，流量调速阀通过控制液压系统中的流量来实现调速。

当调速阀开启时，液压系统中的流量增大，液压执行元件的运动速度也随之增加；当调速阀关闭时，液压系统中的流量减小，液压执行元件的运动速度也随之减小。

通过调整调速阀的开启程度，可以实现不同的调速效果。

压力调速阀则通过控制液压系统中的压力来实现调速。

当压力调速阀开启时，液压系统中的压力增大，液压执行元件的运动速度也随之增加；当压力调速阀关闭时，液压系统中的压力减小，液压执行元件的运动速度也随之减小。

通过调整压力调速阀的开启程度，可以实现不同的调速效果。

液压功分配器则负责将液压系统中的功率按需分配给不同的液压执行元件。

当系统中的液压执行元件负载增加时，液压功分配器会自动调整流量分配，确保每个液压执行元件获得适当的功率。

这样，在实际工作中，即使负载发生变化，液压调速回路也可以保持稳定的调速性能。

综上所述，液压调速回路通过控制液压系统中的流量和压力，以及通过液压功分配器的工作原理，实现了对液压执行元件的
调速控制。

这种调速回路具有调速精度高、负载适应能力强等优点，在许多工业领域中得到广泛应用。
