液压与气动计算试卷3

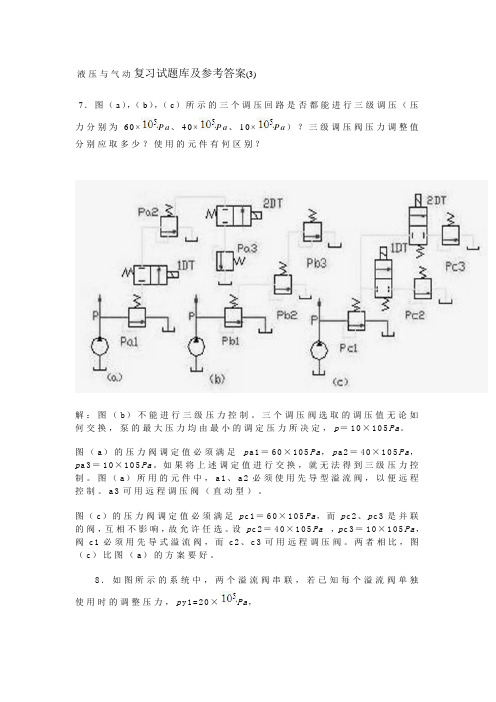

液压与气动复习试题库及参考答案(3)7．图（a），（b），（c）所示的三个调压回路是否都能进行三级调压（压力分别为60×P a、40×P a、10×P a）？三级调压阀压力调整值分别应取多少？使用的元件有何区别？解：图（b）不能进行三级压力控制。

三个调压阀选取的调压值无论如何交换，泵的最大压力均由最小的调定压力所决定，p＝10×105P a。

图（a）的压力阀调定值必须满足p a1＝60×105P a，p a2＝40×105P a，p a3＝10×105P a。

如果将上述调定值进行交换，就无法得到三级压力控制。

图（a）所用的元件中，a1、a2必须使用先导型溢流阀，以便远程控制。

a3可用远程调压阀（直动型）。

图（c）的压力阀调定值必须满足p c1＝60×105P a，而p c2、p c3是并联的阀，互相不影响，故允许任选。

设p c2＝40×105P a，p c3＝10×105P a，阀c1必须用先导式溢流阀，而c2、c3可用远程调压阀。

两者相比，图（c）比图（a）的方案要好。

8．如图所示的系统中，两个溢流阀串联，若已知每个溢流阀单独使用时的调整压力，p y1=20×P a，p y2=40×P a。

溢流阀卸载的压力损失忽略不计，试判断在二位二通电磁阀不同工况下，A点和B点的压力各为多少。

解：电磁铁1D T－2D T－p A=0p B=01D T+2D T－p A=0p B=20×105P a1D T－2D T+p A=40×105P a p B=40×105P a1D T+2D T+p A=40×105P a p B=60×105P a当两个电磁铁均吸合时，图示两个溢流阀串联，A点最高压力由p y2决定，p A＝40×105P a。

《液压传动》试题一湖北三峡职业技术学院《液压与气动技术》试卷适用班级：考试班级_______________ 姓名_____________ 学号________________空题（每空2分，共24分）压传动是以液体为工作介质，利用密闭系统中的来传递运动和动力的一种传动方式。

压系统中的压力,即常说的表压力，指的是压力，绝对压力不足于大气压力的数值称为。

液压油的正确要求是闪点和燃点要，凝固点要低。

要有适宜的黏度和良好的黏温特性。

体在直管中流动时，产生沿程压力损失；而在弯管和突变截面中流动时会产生损失。

齿轮泵中的困油现象可采用在端盖上开的方法。

序阀的功用是以使多个执行元件自动地按先后顺序动动作量控制阀是通过改变节流口的或通流通道的长短来改变局部阻力的大小，从而实现对流量进行控制的。

荷回路的功用是在液压泵的驱动电机不频繁起闭，且使液压泵在接近零压的情况下运转，以减少和系统发热，延长泵和度换接回路的功用是使执行元件在一个中，从一种运动速度变换到另一种运动速度。

动三联件指的是分水滤气器、和三元件。

择题（将正确答案填入括号中，每小题2分共20分。

）机械传动相比，液压传动的优点是（）。

效率高 B 要求的加工精度低可方便的实现无级调 D 运动平稳世界上第一台水压机问世算起，液压传动至今已有（）余年的历史。

50 B 100 C 150 D 200压系统工作温度一般（）℃为宜。

40-60 B 30-50 C 40-65 D 20-65常在泵的吸油口装（）。

粗过滤器 B 普通过滤器 C 精过滤器 D 特精过滤器泛应用的换向阀操作方式是（）。

手动式 B 电磁式 C 液动式 D 电液动式位四通阀在中位工作时可使液压缸锁紧，液压泵卸荷的是（）。

"O" 型阀 B "P" 型阀 C "Y"型阀 D "M"型阀压阀工作时，阀口（）着。

常开 B 常闭 C 时大时小 D 时开时关液压系统的组成中，（）是执行元件。

液压与气动课程考核A参考答案一、选择题（本大题共20分，每小题2分）1．【 A 】 2．【 B 】3．【D】 4．【 B 】5．【 B 】6．【D】7．【A 】8．【B】9．【 C 】10．【C 】二、填空题（本大题共20分,每小题2分）1．（层流)、(湍流)。

2．（沿程压力）、(局部压力）。

3．（压力差）、（缝隙值）.4．(偏心距）、（斜盘倾角）。

5．（压油）、(吸油）.6．（拐点压力）、（泵的最大流量）。

7.（阀的出口）、(单独引回油箱）。

8．（截止阀），（单向阀）.9．（马达排量）、（泵的排量）.10．(高速)、（低速）。

三、判断题（本大题共10分,每小题2分)1．薄壁小孔因其通流量与油液的粘度无关，即对油温的变化不敏感，因此,常用作调节流量的节流器。

（○）2．定量泵是指输出流量不随泵的输出压力改变的泵. （× ) 3．液压马达与液压泵从能量转换观点上看是互逆的,因此所有的液压泵均可以用来做液压马达使用。

（×）4．流体在管道中作稳定流动时，同一时间内流过管道每一截面的质量相等. （○）5．用压力控制的顺序动作回路中,顺序阀和压力继电器的调定压力应为先动作的执行元件的最高工作压力。

（× ) 四、名词解释（本大题共12分,每小题3分）1．沿程压力损失液体在等径直管中流动时因粘性摩擦而产生的压力损失.2．液压冲击在液压系统中,因某些原因液体压力在某一瞬间突然升高,产生很高的压力峰值，这种现象称为液压冲击。

3．困油现象液压泵工作时,在吸、压油腔之间形成一个闭死容积，该容积的大小随着传动轴的旋转发生变化,导致压力冲击和气蚀的现象称为困油现象。

4．节流调速回路液压系统采用定量泵供油，用流量控制阀改变输入执行元件的流量来实现调节执行元件运动速度的回路称为节流调速回路。

五、问答题（本大题共20分，每小题5分）1．什么叫液压泵的流量脉动？对工作部件有何影响?哪种液压泵流量脉动最小?答：液压泵在排油过程中，瞬时流量是不均匀的，随时间而变化。

《液压与气动》试卷（3）答案姓名学号成绩一、填空（30分）1、液压油2、能源装置部分执行元件部分控制调节部分工作介质3、液体流动时液体内摩擦力的大小液体的流动性能4、液体单位面积上所受的法向力N/m2KPaMPa5、前阻后推外负载。

6、密封容积密封容积的变化值7、齿轮泵叶片泵柱塞泵8、机械效率容积效率9、双作用式单作用式10、执行元件二倍11、方向控制阀压力控制阀流量控制阀12、中位O P M H Y13、压力的变化14、进油路节流跳速回油路节流调速旁油路调速。

15、调速阀串联调速阀并联16、压力行程17、基本不变液压系统过载时溢流二、是非题(15分)1、（×）2、（√）3、（√）4、（√）5、（×）6、（√）7、（×）8、（√）9、（×）10（√）11．（×）12、（ C ）13．（A）14（√）15、（√）三、绘出下列名称的图形符号（10分）1、单向阀2、液控单向阀3、先导式溢流阀4、先导式顺序阀5、先导式减压阀6、二位二通常断型电磁换向阀7、三位四通常弹簧复位“O”型电磁换向阀8、三位四通常弹簧复位“Y”型电磁换向阀9、三位四通常弹簧复位“M”型电磁换向阀10、三位四通常弹簧复位“H”型电磁换向阀四、问答题（15分）相同点：1.在常位状态下,溢流阀与顺序阀的进、出口之间是不相通的；2．作用主阀芯的液压力是由进口油液压力产生的。

不同点：1.溢流阀的出口接油箱,顺序阀的出口接回路;2.溢流阀的泄漏油液经内泄漏通道进入回油口T, 顺序阀的泄油口必须单独外接油箱3.溢流阀的进口压力在通流状态下基本不变,而顺序阀在通流状态下其进口压力而定.4.顺序阀的有效密封长度也比溢流阀的要长.溢流阀不能直接作顺序阀用,进行适当改进后作顺阀2.是为了使主阀芯更好地对中五、计算题：（10分）61131150007.5*102*10F P pa A -=== 62232100005*102*10F p Pa A -=== （2缸2先动（3）当压力达到7.5MPa 时另一个缸能动.2、44max 12) 1.3*(3.333)*108.229*103/q k q q m s --=+==漏（ 643m a x m a x ** 1.5*3.2*10*8.229*10 3.95*10()PK p q w -===泵压七、综合分析题：（20分）1、如图所示的慢速转换回路，试说明其工作原理。

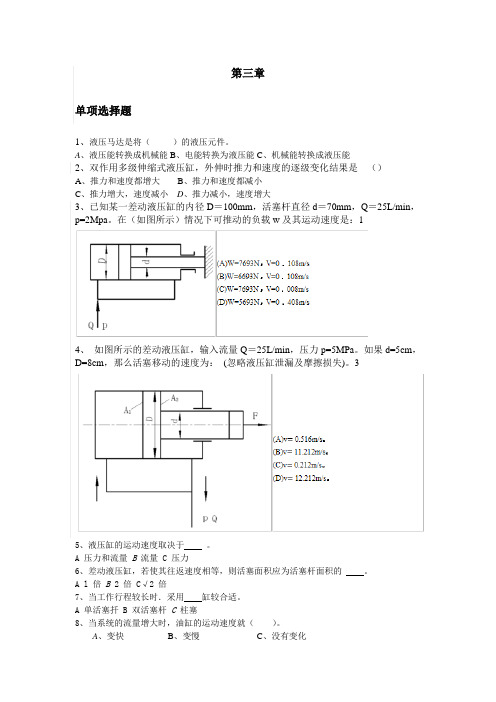

1、液压马达是将（）的液压元件。

A、推力和速度都增大B、推力和速度都减小、液压缸的运动速度取决于A 压力和流量B流量 C 压力6、差动液压缸，若使其往返速度相等，则活塞面积应为活塞杆面积的。

A l 倍B 2 倍C√2 倍7、当工作行程较长时．采用缸较合适。

A 单活塞扦B 双活塞杆C柱塞8、当系统的流量增大时，油缸的运动速度就（）。

A、变快B、变慢C、没有变化9、单杆活塞缸的活塞杆在收回时（）。

A、受压力B、受拉力C、不受力10、能形成差动连接的液压缸是（）。

A、单杆液压缸B、双杆液压缸C、柱塞式液压缸11、液压马达是将（）的液压元件。

A、液压能转换成机械能B、电能转换为液压能C、机械能转换成液压能12、双作用杆活塞液压缸，当活塞杆固定时，运动所占的运动空间为缸筒有效行程的倍数（）。

A、1倍B、2倍C、3倍13、将液体的压力能转换为旋转运动机械能的液压执行元件是（）。

A、液压泵B、液压马达C、液压缸D、控制阀14、一单杆活塞式液压缸差动连接时，要使V3=V2，则活塞与活塞杆直径之比应为（）。

A、1B、2C、3D、2判断题计算题：5、f液压缸的工作压力为6MPa，试确定液压缸内径D。

若活塞最大运动速度为0.04m/s，系统的泄漏损失为6%，应选用多大流量的液压泵？若泵的总效率为0.86，不计管路压力损失，电动机的驱动功率为多少？6、已知液压马达的排量V M=250mL/r；入口压力为9.8Mpa；出口压力为0.49Mpa；此时的总效率ηM=0.9；容积效率ηVM=0.92；当输入流量为22L/min时，试求：（1）液压马达的输出转矩(Nm)；（2）液压马达的输出功率(kW)；（3）液压马达的转速(r/min)。

解：（1）液压马达的输出转矩T M=1/2π·Δp M·V M·ηMm=1/2π×(9.8－0.49)×250×0.9/0.92=362.4N·m （2）液压马达的输出功率P MO=Δp M·q M·ηM=(9.8－0.49)×22×0.9/60=3.07kw（3）液压马达的转速n M=q M·ηMV/V M=22×103×0.92/250=80.96r/min7．如下图所示，已知变量泵最大排量V Pmax = 160mL/r，转速n P= 1000r/min，机械效率ηmp = 0.9，总效率ηp = 0.85；液压马达的排量V M= 140mL/r，机械效率ηmM = 0.9，总效率ηM = 0.8，系统的最大允许压力P= 8.5Mpa，不计管路损失。

液压执行元件一、填空题1．液压缸按结构特点不同，可分为、和三大类。

2．双杆活塞缸常用于的场合。

3．缸固定式双杆液压缸一般用于，活塞杆固定式双杆液压缸常用于。

4．单杆活塞缸常用于一个方向，另一个方向设备的液压系统。

例如，各种机床、、、的液压系统。

5．单杆活塞缸差动连接时比其非差动连接同向运动获得的、。

因此，在机床的液压系统中常用其实现运动部件的空行程快进。

6．柱塞式液压缸只能实现单向运动，其反向行程需借或完成。

在龙门刨床、导轨磨床、大型压力机等行程长的设备中为了得到双向运动，可采用。

7．摆动液压缸常用于、、、及工程机械回转机构的液压系统。

8．增压缸能将转变为供液压系统中某一支油路使用。

9．伸缩式液压缸其活塞伸出的顺序是，伸出的速度是；活塞缩回的顺序一般是，缩回的速度是。

这种液压缸适用于。

10．齿条活塞缸常用于的驱动；多位液压缸多用于位置精度要求不很高的、的送料装置；数字液压缸多用于工业机器人等具有的设备中。

11．动力较小设备的液压缸尺寸，多按确定。

一般是先按选定活塞杆直径d，再按计算液压缸的内径D。

12．动力大的设备，其液压缸尺寸的确定，通常是先按和确定工作压力p，再根据选定的比值λ和按公式计算出缸内径D，最后计算出活塞杆直径d。

13．铸铁、铸钢和锻钢制造的缸体与端盖多采用连接；无缝钢管制作的缸筒端部常采用连接或；较短的液压缸常采用连接。

14．液压缸中常用的缓冲装置有、和。

15．液压系统中混入空气后会使其工作不稳定，产生、及等现象，因此，液压系统中必须设置排气装置。

常用的排气装置有和。

二、选择题1．双活塞杆液压缸，当活塞杆固定，缸与运动部件连接时，运动件的运动范围略大于液压缸有效行程的倍。

A．1倍B．2倍C．3倍2．单活塞杆液压缸作为差动液压缸使用时，若使其往复运动速度相等，其活塞面积应为活塞杆面积的倍。

A．1倍B．2倍C．2倍3．双叶片式摆动液压缸，其摆动角一般不超过。

A．100°B．150°C. 280°4. 数字液压缸每级活塞的行程长度为前一级行程长度的。

液压与气动作业（三）1调速阀是由___和节流阀串联而成的。

答：压差式减压阀。

2液压控制阀按其用途可分____阀、____阀和_____阀三大类。

答：方向控制阀，压力控制阀，流量控制阀3方向控制阀按其用途可分为____和____两大类。

答：单向阀，换向阀。

4如图2所示，开启压力分别为0.2MPa，0.3MPa，0.4MPa的三个单向阀实现串联或并联，当O 点刚有油液流过时，p 点压力各为：串联（图a）时p ＝_____，并联（图b）时p ＝____。

答：0.9MPa，0.2MPa。

5流量控制阀是通过改变____的局部阻力的大小，从而实现对流量的控制。

答：节流口通流面积或通流通道的长短。

6溢流阀在液压系统中起调压溢流作用，当溢流阀进口压力低于调整压力时，阀口是的，溢流量为（），当溢流阀进口压力等于调整压力时，溢流阀阀口是（），溢流阀开始（）。

（关闭、0、开启、溢流）7先导式溢流阀由（）和（）两部分组成。

（先导阀、主阀）8比较节流阀和调速阀的主要异同点。

答：（1）结构方面：调速阀是由定差减压阀和节流阀组合而成，节流阀中没有定差减压阀。

（2）性能方面：a相同点：通过改变节流阀开口的大小都可以调节执行元件的速度。

b不同点：当节流阀的开口调定后，负载的变化对其流量稳定性的影响较大。

而调速阀，当其中节流阀的开口调定后，调速阀中的定差减压阀则自动补偿负载变化的影响，使节流阀前后的压差基本为一定值，基本消除了负载变化对流量的影响。

9先导式溢流阀的远程控制油口分别接入油箱或另一远程调压阀时，会出现什么现象？答：（1）先导式溢流阀阀体上有一远程控制口k，当将此口通过二位二通阀接通油箱时，阀芯上腔的压力接近于零，此时主阀芯在很小的压力作用下即可向上移动，且阀口开得最大，泵输出的液压油在很低的压力下通过阀口流回油箱，起卸荷作用。

（2）如果将阀口接到另一个远程控制调压阀上，使打开远程控制调压阀的压力小于打开溢流阀先导阀的压力，则主阀芯上腔压力就由远程控制阀来决定，就可实现对系统的远程调压控制。

液压与气动技术期终考试试卷及答案一．填空题（每空分，共27 分）1、液压传动是以流体为工作介质进行能量的传递和控制的一种传动形式。

2、液压阀按照用途可分为方向控制阀、压力控制阀和流量控制阀三大类。

3、液压与气压传动系统由能源装置、执行装置、控制装置和辅助元件四个部分组成。

4、液压缸的作用是将压力能转变为直线运动或摆动的机械能是液压传动系统中的执行元件。

5、液压泵是一种能源装置，它将机械能转换为压力能是液压传动系统中的动力元件。

6、溢流阀通常并接在液压泵的出口，用来保证液压系统的出口压力恒定时称为定压阀；用来限制系统压力的最大值称为安全阀；还可以在执行元件不工作时使液压泵卸载。

7、8、液压阀按照用途可分为方向控制阀、压力控制阀和流量控制阀三大类。

二．判断题（每题2分，共12分）1、在液压系统中液压缸和马达都可以作为执行装置。

（√）2、各类液压阀在工作原理上都是通过改变阀芯与阀体的相对位置来控制和调节液流的压力、流量及流动方向。

（√）3、当液控单向阀的控制口K处无压力油通入时，它的工作和普通单向阀一样。

（√）4、减压阀的阀口常闭，溢流阀的阀口常开。

（×）5、流量控制阀是通过改变阀口的大小，改变液阻，实现流量调节的阀。

（√）6、液压系统执行元件运动速度较高时，宜选粘度大的液压油。

（×）三、单项选择题（每题3分，共30分）1、选择液压用油首先要考虑的是（C ）问题。

A液压系统的工作压力B运动速度C 粘度问题D环境温度2、广泛应用于龙门刨床、拉床、液压机、工程机械、矿山冶金机械、船舶上液压泵是（ C ）。

A齿轮泵B叶片泵C柱塞泵D螺杆泵3、常用于送料和转位装置、液压机械手以及间歇进给机构等辅助运动的是（ B ）A活塞式液压缸B摆动式液压缸C柱塞式液压缸D伸缩液压缸4、当单杆活塞缸的（C）时，活塞的运动速度最快。

A压力油进入无杆腔B压力油进入有杆腔C左右两腔同时通入压力油（差动连接）5、下列液压泵不能调节流量的是（C ）。

电大液压与气动技术期末试卷及答案考试参考参考题号一二三四五总分得分一、填空题〔24分，每空1分〕1、液压传动系统的压力主要取决于负载，执行元件的速度取决于进入它的液体的流量。

2、液压泵的效率主要包括容积效率和机械效率，前者反映了泄漏的大小，影响实际流量，后者反映了摩擦损失，影响驱动泵所需的转速。

3、压力继电器是将压力信号转换为电信号的转换装置。

4、液压控制阀是液压系统的__控制元件。

根据用途和工作特点不同，控制阀主要可分为压力阀、方向阀、和流量阀三大类。

5、对同一定量泵，如果输出压力小于额定压力且不为零，转速不变，试比拟A实际流量，B理论流量，C额定流量三者存在数值上的关系：A B，BC。

6、液压系统由动力元件、执行元件、控制元件、辅助元件和工作介质五个局部组成。

7、．为了消除齿轮泵的困油现象，通常在两侧盖板上开卸荷槽，使闭死容积由大变少时与压油腔相通，闭死容积由小变大时与腔相通。

8、液体在管道中存在两种流动状态，层流时粘性力起主导作用，紊流时惯性力起主导作用，液体的流动状态可用雷诺数来判断。

9、变量泵中，叶片式但作用叶片泵是通过改变偏心距实现排量的改变，轴向柱塞泵是通过改变斜盘倾角实现排量改变。

二、判断题〔10分，每题1分〕1、齿轮泵可以通过改变转速改变流量，故属于变量泵〔F〕2、节流阀和调速阀都是用来调节流量及稳定流量的流量控制阀。

〔F〕3、滑阀为间隙密封，锥阀为线密封，后者密封性能好〔T4、因液控单向阀关闭时密封性能好，故常用在保压回路和锁紧回路中。

〔T〕5、溢流阀是通过阀口的溢流量来实现调压、稳压的一种压力控制阀。

〔T〕6、减压阀输入端压力小于其调定压力时，输出端压力为调定压力。

〔F〕7、先导式溢流阀因为其结构复杂，调节系统压力时不稳定。

〔F〕8、液压马达是将机械能转化为液压能的元件〔F〕9、由于橡胶管容易老化，故液压系统中管路不得采用〔F10、相同的制造精度下，柱塞泵的容积效率最差〔F〕三、选择题〔20分，每空2分〕1、溢流阀作平安阀使用时，系统正常工作时其阀芯处于〔B〕状态A全开B全关C半开半关D不一定2、高压系统宜采用B泵。

液压动力元件一、填空题1．常用的液压泵有、和三大类。

2．齿轮泵有和两种；叶片泵有和两种；柱塞泵有和两种。

3．液压泵的额定压力是最高工作压力。

4．液压泵的排量是指，用表示，单位是。

5.液压泵的理论体积流量tqv＝。

qv等于其和的乘积，即t6．机械功率P＝，液压功率P＝。

7．液压泵的总效率ηp等于其和的乘积，即ηp = 。

8.为减轻和消除齿轮泵的困油现象，在两泵盖内侧开设的困油卸荷槽，应保证被密封的容积由大到小变化时，连通；被密封的容积由小到大变化时连通。

9.齿轮泵由于和，压力不易提高。

在中高压齿轮泵中，常采用压、和自动补偿装置，减小轴向间隙并补偿齿轮侧面和轴套的磨损量。

10．内啮合摆线齿轮泵，结构紧凑，运转平稳，噪声低，可正反转，其转速可高达r ／min。

11．双作用式定量叶片泵定子内表面的工作曲线是由、和四段过渡曲线组成的。

过渡曲线一般为，其优点是。

12．为使叶片泵能正常工作，泵轴的最低转速为r／min。

13．YB1，型叶片泵，只要将转子，并使定子相对配油盘，然后装入泵体，泵即可反向转动。

14．双联叶片泵输出的流量可以分开使用，也可以合并使用。

例如，在轻载快速时用,在重载慢速时用供油，卸荷，以减少能耗。

15．变量叶片泵依靠的变化来改变泵的输油量大小。

柱塞泵是靠使密封容积产生变化，来实现吸油和压油的。

16．径向柱塞泵耐冲击性能好，工作可靠，常用于和等大功率机床液压系统中。

但其结构、径向尺寸，渐趋被轴向柱塞泵所取代。

17．直轴斜盘式轴向柱塞泵，若改变，就能改变泵的排量，若改变，就能改变泵的吸压油方向，因此它是一种双向变量泵。

它适用于压力以上各类液压系统中。

18．叶片式液压马达体积小，转动惯量小，动作灵敏，可频繁换向，一般用于、和的场合。

二、判断题1．液压泵的工作压力取决于液压泵额定压力的大小。

( )2．YB型叶片泵中的叶片是依靠离心力和叶片根部的油压力，紧贴在定子内表面的。

( )3．YB型叶片泵的叶片有前倾角，因而不能正反方向转动。
