九阳JYCD-21CS11E型电磁炉电路图

九阳电磁炉电路图大全（三款九阳电磁炉电路设计原理图详解）九阳电磁炉电路图（一）九阳JYC-21CS21型电磁炉电源电路如下图所示，由以下几个部分组成：1．IGBT管供电从下图中可以看到，AC220V电源通过接线螺钉Jl、J2，保险丝FUSEl/10A（大电流保护），压敏电阻CTRl/10D561（过压保护），再经过高频滤波电路（共模变压器L2、C1、C2）后分为两路，其中，主电路通过串联互感器T1（感应电压用于监测主电路电流），桥堆DB1整流，L1、C3（LC）滤波得到，约300V的直流电压加至电磁线圈和IGBT管上，C4和线圈构成谐振回路。

2．电网监测从共模变压器L2输出的AC220V电压经过D200、D201整流后，一路通过R200、R201、R202、C200组成的分压、滤波电路取得电网监测电压送给CPU，用于监测电网电压。

如果电网电压不正常，CPU将及时切断振荡电路。

需要说明的是，部分偏远地区或超负荷工业园区会因电网电压极不稳定而导致电磁炉不能正常工作。

此时，可将R202做成可调电阻，通过调整分压比来解决此类问题。

3．开关电源部分D200、D201整流后的另一路经过D500、R503、C500降压滤波后提供给本机开关电源，这一部分电路是本文要重点讨论的。

在实际使用中，由于开关电源处在高电压状态下，造成此部分电路损坏元件较多，故障率较高。

下面介绍此部分电路的工作原理。

D500、C500整流滤波后输出约300V的直流电压，加到开关变压器T500初级，通过开关模块IC500（ACT30B）控制开关管Q502（13002），起振后在开关变压器初级产生20kHz左右的高频高压脉冲，耦合到开关变压器次级，次级输出较高的脉冲电压，通过快速’恢复二极管D503整流、C504电容滤波后，得到直流电压VCC （+18V），给三路电路供电：一路送IGBT管驱动电路（Q300、Q301）。

如果该点电压偏低，将造成驱动电流减小，使得IGBT管脱离开关状态进入放大区，造成管耗增大而损坏；一路加到风扇电路；还有一路给比较、振荡电路LM339供电。

为帮助大家有效掌握电磁炉维修相关技术，本文特地带来九阳三款电磁炉的电路图，并做出详细解释。

九阳电磁炉电路图(一)九阳JYC-21CS21型电磁炉电源电路如下图所示，由以下几个部分组成：1.IGBT管供电从下图中可以看到，AC220V电源通过接线螺钉Jl、J2，保险丝FUSEl/10A(大电流保护)，压敏电阻CTRl/10D561(过压保护)，再经过高频滤波电路(共模变压器L2、C1、C2)后分为两路，其中，主电路通过串联互感器T1(感应电压用于监测主电路电流)，桥堆DB1整流，L1、C3(LC)滤波得到，约300V的直流电压加至电磁线圈和IGBT管上，C4和线圈构成谐振回路。

2.电网监测从共模变压器L2输出的AC220V电压经过D200、D201整流后，一路通过R200、R201、R202、C200组成的分压、滤波电路取得电网监测电压送给CPU，用于监测电网电压。

如果电网电压不正常，CPU将及时切断振荡电路。

需要说明的是，部分偏远地区或超负荷工业园区会因电网电压极不稳定而导致电磁炉不能正常工作。

此时，可将R202做成可调电阻，通过调整分压比来解决此类问题。

3.开关电源部分D200、D201整流后的另一路经过D500、R503、C500降压滤波后提供给本机开关电源，这一部分电路是本文要重点讨论的。

在实际使用中，由于开关电源处在高电压状态下，造成此部分电路损坏元件较多，故障率较高。

下面介绍此部分电路的工作原理。

D500、C500整流滤波后输出约300V的直流电压，加到开关变压器T500初级，通过开关模块IC500(ACT30B)控制开关管Q502(13002)，起振后在开关变压器初级产生20kHz左右的高频高压脉冲，耦合到开关变压器次级，次级输出较高的脉冲电压，通过快速’恢复二极管D503整流、C504电容滤波后，得到直流电压VCC(+18V)，给三路电路供电：一路送IGBT管驱动电路(Q300、Q301)。

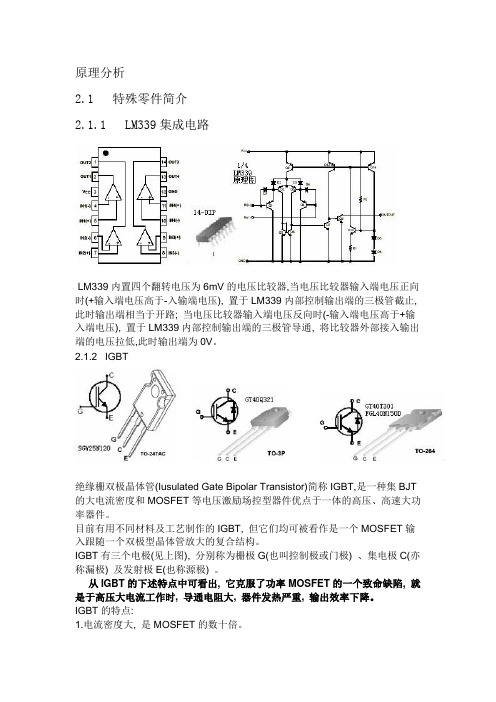

原理分析2.1 特殊零件简介2.1.1 LM339集成电路LM339内置四个翻转电压为6mV的电压比较器,当电压比较器输入端电压正向时(+输入端电压高于-入输端电压), 置于LM339内部控制输出端的三极管截止, 此时输出端相当于开路; 当电压比较器输入端电压反向时(-输入端电压高于+输入端电压), 置于LM339内部控制输出端的三极管导通, 将比较器外部接入输出端的电压拉低,此时输出端为0V。

2.1.2 IGBT绝缘栅双极晶体管(Iusulated Gate Bipolar Transistor)简称IGBT,是一种集BJT 的大电流密度和MOSFET等电压激励场控型器件优点于一体的高压、高速大功率器件。

目前有用不同材料及工艺制作的IGBT, 但它们均可被看作是一个MOSFET输入跟随一个双极型晶体管放大的复合结构。

IGBT有三个电极(见上图), 分别称为栅极G(也叫控制极或门极) 、集电极C(亦称漏极) 及发射极E(也称源极) 。

从IGBT的下述特点中可看出, 它克服了功率MOSFET的一个致命缺陷, 就是于高压大电流工作时, 导通电阻大, 器件发热严重, 输出效率下降。

IGBT的特点:1.电流密度大, 是MOSFET的数十倍。

2.输入阻抗高, 栅驱动功率极小, 驱动电路简单。

3.低导通电阻。

在给定芯片尺寸和BVceo下, 其导通电阻Rce(on) 不大于MOSFET的Rds(on) 的10%。

4.击穿电压高, 安全工作区大, 在瞬态功率较高时不会受损坏。

5.开关速度快, 关断时间短,耐压1kV~1.8kV的约1.2us、600V级的约0.2us, 约为GTR的10%,接近于功率MOSFET, 开关频率直达100KHz, 开关损耗仅为GTR的30%。

IGBT将场控型器件的优点与GTR的大电流低导通电阻特性集于一体, 是极佳的高速高压半导体功率器件。

2.2 电路方框图2.3 主回路原理分析时间t1~t2时当开关脉冲加至Q1的G极时,Q1饱和导通,电流i1从电源流过L1,由于线圈感抗不允许电流突变.所以在t1~t2时间i1随线性上升,在t2时脉冲结束,Q1截止,同样由于感抗作用,i1不能立即变0,于是向C3充电,产生充电电流i2,在t3时间,C3电荷充满,电流变0,这时L1的磁场能量全部转为C3的电场能量,在电容两端出现左负右正,幅度达到峰值电压,在Q1的CE极间出现的电压实际为逆程脉冲峰压+电源电压,在t3~t4时间,C3通过L1放电完毕,i3达到最大值,电容两端电压消失,这时电容中的电能又全部转为L1中的磁能,因感抗作用,i3不能立即变0,于是L1两端电动势反向,即L1两端电位左正右负,由于阻尼管D11的存在,C3不能继续反向充电,而是经过C2、D11回流,形成电流i4,在t4时间,第二个脉冲开始到来,但这时Q1的UE 为正,UC为负,处于反偏状态,所以Q1不能导通,待i4减小到0,L1中的磁能放完,即到t5时Q1才开始第二次导通,产生i5以后又重复i1~i4过程,因此在L1上就产生了和开关脉冲f(20KHz~30KHz)相同的交流电流。

第一节 电磁炉的工作原理电磁炉主要是利用电磁感应原理，电流经过线盘产生变化磁场，磁场感应到炉面上的铁质锅具底部产生涡流，从而产生大量的热能，直接令锅具底部迅速发热，进而加热锅内食物。

工作结构图电路原理图(见附图1)★ 交流电输入部分市电220V 经接插件L1、N1接入电路。

电路开始通电。

由于电磁炉工作电流较大，接插件N1、L1和保险管两端引脚焊接必须牢固，目的是避免接触不良。

电磁炉的保险丝是个保护装置，在更换的过程中要选用同型号的更换。

（过小电流不够过、易熔断。

过大保护失去作用）。

所以16A/250V的保险丝不能随意改动或代换（更不能直接短路）。

RZ1是压敏电阻，作用是为了防止市电输入电压过高而损坏电磁炉，其外型像瓷片电容（蓝色）。

压敏电阻标注一般为10D561K或10D471K，其最大允许使用电压为300V（AC），当电压超出其范围时，就会被炸裂。

在维修过程中，更换时，要选合适的型号对号入座。

压敏电阻是并联在电路中的,它对电压比较敏感(达到一定的异常高的电压),在正常工作电压的时候它相当于绝缘体,在电压异常大的时候电阻阻值瞬间变的很小,电流经过压敏电阻回流到前端,拉端保险丝,如果电压比较大时间比较长自身也瞬间击穿,保护了后端电路.L1、N1之间有电容C1，该电容既能防止电磁炉工作产生的高频干扰脉冲窜入市电网干扰其他电器，又防止市电网的干扰脉冲窜入电磁炉电路影响其工作。

该电容的容量通常为2uF—5 uF。

如图所示★大电流整流滤波输出部分市电经过桥式整流器BG1（桥堆）整流出来再经过L1、C4滤波后输出300V 直流电，为线盘高频振荡供电。

BG1是个大电流高耐压器件，其规格为20A800V。

当其烧坏后，不能随意用其它整流器代替。

一定要用同型号或比它更大电流高耐压的整流器（外观、管脚、接口相同）替换。

L1扼流圈、C4电容组成倒L型滤波电路。

作用是把整流出来的直流脉动成分滤去，使输出波形更加平滑。

当C4、8uF/400V（DC）电容击穿短路时，保险丝会烧断，整流器也会因电流过大而烧坏。

电磁炉各单元电路原理详解电磁炉各单元电路原理详解任何一种设备，只要理解、掌握了它的工作原理，那么使用、维修起来就会觉得比较容易。

本章中作者主要对所收集的３０多种品牌的电磁炉的各种单元电路进行原理讲解、比较，找出它们之间的差异和相同之处，以帮助读者更好地理解电磁炉各功能电路的工作原理。

通过本章所讲内容，读者不仅能够对电磁炉各功能电路有比较透彻的理解，同时也可以增强识图能力。

３．１直流３００Ｖ整流电路（即主电源电路）电磁炉的直流３００Ｖ整流电路是电磁炉整机功率输出电路，它与彩电等家用电器的一般开关电源中的直流电源部分电路形式相同，都是将交流２２０Ｖ通过桥式整流电路整流、滤波后获得的。

但因电磁炉功率普遍较大，一般为１５００～２６００Ｗ，加之其工作频率较高，目前家用电磁炉工作频率一般为１５～３０ｋＨｚ，因此，该部分电路元器件参数存在较大差异，并且这部分电路元器件性能上的要求也比较高。

同时，由于这部分电路是整机的功率输出电路，故电路元器件的焊点粗大，铜箔也比较宽大；为了增大铜箔的承载流量及利于散热，这部分电路的铜箔上一般均涂敷有大面积焊锡条，有的电磁炉还在铜箔上加焊多股导线，以提高承载电流量。

图３－１－１所示是九阳ＪＹＣ－２１电磁炉的主电源电路。

２２０Ｖ市电经接插件接入电路，为了防止因电网故障、人为因素等造成电源电压异常升高而损坏电磁炉，在电磁炉主电路中一般均接有压敏电阻ＺＮＲ，把它作为电磁炉整机过压保护的第一道屏障。

图３－１－１九阳ＪＹＣ－２１主电源电路在电磁炉中，压敏电阻常用的规格型号有１０Ｄ４７１Ｋ、１０Ｄ４３１、１０Ｄ５６１、ＴＶＲ１４４７１、１４Ｎ４７１Ｋ、１４Ｄ４７１、１４Ｄ３９１Ｋ等；压敏电阻的耐压一般为３９０～４７０Ｖ。

一旦电网电压出现异常，达到压敏电阻的承压极限，压敏电阻立即会被击穿，将２２０Ｖ交流电源短路，保险丝快速熔断，切断电磁炉整机电源，从而达到保护其他元器件的目的，以避免损失进一步扩大。

返回目录九阳股份有限公司技术支持及质量推进部-1-o f23维修作业指导书(技术支持及质量推进部编制)返回目录九阳股份有限公司技术支持及质量推进部-2-o f23R e�九阳电磁灶J Y C-21C S21维修作业指导D a t e�2007年12月4日目录一.产品介绍 (3)二.整机特性 (4)1.面板示意图� (4)2.工作参数� (4)3.基本按键操作说明� (4)4.具体功能的实现� (5)三.电路原理图 (7)1.主控板原理图�图1 (7)2.主控板实物图:图2 (8)3.整机工作原理概述� (9)4.Z H75507显示板原理图�图3 (14)5.Z H75703显示板原理图�图4 (15)四.爆炸图 (16)五.整机配件B O M (17)六.故障及维修分析 (18)1.故障报警及解除说明� (18)2.维修分析 (20)七.关键点测试数据 (23)返回目录九阳股份有限公司技术支持及质量推进部-3-o f23一.产品介绍项目明细详细阐述产品名称九阳电磁灶J Y C-21C S21型产品图片产品卖点及阐述广告语健康+防辐隔离城主要卖点健康+防辐隔离城�专利8U线盘�聚能强火�独特节能灯设计18重安全保护功能四大智能功能一键通“H B S S u p r e m e”黑晶面板2100W黄金火力�八档火力爽芯全效散热技术、智能静音风扇德国英飞凌I G B T�三星芯片九阳专用赠品“优厨”精品锅具1�199分钟精准定时、大按键设计�进口P E T材质�上万次使用不损坏A B S塑料机体产品要素描述产品型号标称J Y C-21C S21功率�120W�2100W�电压�A C220V�频率:50H ZH B S A级黑晶面板上盖�A B S黑色抛光�下盖�P P黑色磨砂产品主要功能名称及使用说明手动炒菜�爆、熘、煸�、火锅、煎炸、智能煲汤、熬粥、蒸煮、热奶保护18重安全保护功能定时1分�199分钟定时定温/火力60�270°C�120W�2100W返回目录 九阳股份有限公司 技术支持及质量推进部 - 4 - o f 23 产品包装 内包装 单机+赠品 外包装 3台/箱 包装尺寸 内包装358*220*420 �m m � 外包装683*366*438 �m m � CC C 证书编号 2006010711199328 条形码 6922208403138 二. 整机特性 1. 面板示意图�2. 工作参数� 1�额定输入功率�2100W � 2�8段火力控制�120�300�600�900�1200�1500�1800�2100W 。

电磁炉维修必知的电路知识图示电磁炉检修从识图开始一、主回路的主谐振电路高低压保护监测电路——CPU检测输入电压信号后发出动作命令1、判别输入的电压是否在充许的范围之内，否则停止加热，并发出报警信号。

2、判别输入电压是否高电压，根据输出功率是否为低功率（1300W以下），进行升功率，目的是为了减小IBGT在高压小功率时，出现硬导通，即IBGT提前导通，来减小IGBT的温升，根据高功率（1800W以上），配合炉面传感器是否检测到线盘温升高，如果温升高，可适当的降功率，从而保证线盘不会因为温升高而烧毁。

3、与电流检测电路形成实际工作功率，CPU智能的计算出功率的大小再与CPU内部设定的功率值作比较，去控制PMW脉宽调制的大小，稳定输出所需各档的大小功率。

4、通过电流AD配合，保持高压是恒定功率输出。

二、 IGBT驱动电路作用：保护IGBT可靠导通与关断。

IGBT驱动电压至少需要16V，Q1（PNP管）、Q2（NPN管）组成推挽式驱动电路，它们的工作原理是：1、当输入信号为高电平时，Q2导通，Q1截止，18VDC电压流通，给IGBT的G极提供门极电压，IGBT导通。

线盘开始储能。

2、当输入信号为低电平时，Q2截止，Q1导通，IGBT的G极接地，IGBT关断。

此时线盘感应电压对谐电容放电，形成了LC振荡。

3、R6电阻在三极管截止时，把IGBT的G极残余电压快速拉低。

C11电容作为高频旁路，另外作为平缓驱动电路波形作用，ZD1稳压管，稳定IGBT的G极电压，预防输入电压过高时，损坏IGBT。

在检锅时，如图2.1所示，波形不是很理想，有点变形。

当检到锅工作后，如图2.2所示，控制推挽电路的波形与驱动IGBT波形很相似，功率越大，波形的高电平的宽度越大，B点的波形底部平，原因是LM339控制的一路内部三极管导通接地。

而A点的波形底部比地略高一点。

再回到零电压。

此电路容易出现的问题为上电烧机,为驱动电路输出高电平导致,温升高、瓷片电容有问题。

电磁炉电路图讲解一、主振荡回路它由IGBT1、C4、OUT1和OUT2之间所接的线盘构成。

其作用是在线盘中形成变化的振荡电流。

当IGBT1的G极有驱动电压时，IGBT1饱和导通，由300V---线圈---D级----S级形成通路，使线圈储存电能；当IGBT1的G极无驱动电压时，IGBT1完全截止，线圈上电能由OUT2---C4右----C4左---OUT1---线圈----OUT2向C4冲电；当C4上的电压冲到最高时，此时C4上的电压通过C4右---OUT2---线圈---OUT1---C4左通路放电。

当C4上的电压放电到最低时，G极通过控制电路后的又一个驱动电压会到来，再次使IGBT1导通。

如此周而复始，线圈上就形成了方向变化的振荡电流。

二、IGBT驱动电路它由Q300、Q301、R300~R303、D300构成。

当B点有正方波脉冲到来时，Q301导通，Q300截止，由18V---Q301C极---Q301E极---R302---D点----R301----G点----IGBT管的G极----IGBT管的S极-----地，通过这条通路给IGBT管G极注入一个约17V左右的正向驱动电压，使IGBT1饱和导通；当B点有负方波脉冲到来时，Q301截止，Q300导通，D点失去电压， IGBT管G极注入的电压消失，使IGBT1管迅速截止。

注：这里R303的作用是给B点提供一个偏置电压，使Q300、Q301能够迅速导通或截止。

R302、R301是限流电阻，根据功率的不同这两个电阻尤其是R301选用阻值有所不同，R300是用防止输入的驱动电压过高而设的，有的在它两端还关联有一只15V~18V的稳压二极管，其作用与此相同。

值得一提的是，IGBT管导通期间，注入G级的电压不得低于15V，否则IGBT管会因驱动不足致过热损耗而击穿。

三、驱动方波脉冲形成电路它由U2D的10、11、13脚构成，其作用是形成用于驱动对管的方波脉冲。
