沥青试验作业指导书

沥青混合料试验作业指导书JW—03.14一．引用标准：JTG E20-2011《公路工程沥青及沥青混合料试验规程》GB50092-1996《沥青路面施工及验收规范》JTGF40-2004《公路沥青路面施工技术规范》二．适用范围:本指导书适用公路沥青路面等工程的设计、施工、养护以及质量检查、验收等各个阶段,试验包括试件制作、试件密度、马歇尔稳定度、沥青路面芯样马歇尔、理论最大相对密度、沥青含量、弯曲、单轴压缩、配合比设计三．一般规定：3。

1取样数量：试样数量应根据试验目的决定,宜不少于试验用量的2倍，按现行规范规定进行沥青混合料试验的每一组代表性取样如下:马歇尔试验、抽提筛分取样数量20 kg,最少12 kg；弯曲试验取样数量25 kg，最少15 kg。

根据沥青混合料集料公称最大粒径，取样应不少于下列数量：细粒式沥青混合料，不少于4kg；中粒式沥青混合料，不少于8kg；粗粒式沥青混合料，不少于12kg；特粗式沥青混合料，不少于16kg.3.2拌和及压实温度：试件的拌和与压实温度可按下表选用，并根据沥青品种和标号作适当调整。

针入度小、稠度大的沥青取高限，针入度大、稠度小的沥青去低限，一般去中值。

对改性沥青，应根据改性剂的品种和用量，适当提高混合料的拌和压实温度,对大部分聚合物改性沥青,需要在基质沥青的基础上提高15℃～30℃左右，掺加纤维时，尚需再提高10℃左右。

常温沥青混合料的拌和及压实在常温下进行.沥青混合料拌和及压实温度参考表件制作方法（马歇尔标准击实法）4。

1试件尺寸：标准击实法适用于马歇尔试验所使用的Ф101.6mm×63。

5mm圆柱体试件的成型。

大型击实法适用于Ф152。

4mm×95.3mm的大型圆柱体试件的成型。

4.2试件数量：沥青混合料试件制作时的矿料规格及试件数量应符合如下规定：沥青混合料配合比设计在试验室人工配制沥青混合料制作试件时，试件尺寸应符合试件直径不小于集料公称最大粒径的4倍，厚度不小于集料公称最大粒径应不小于1～5倍的规定。

作业指导书沥青含量和矿料级配试验文件编号：批准：生效日期：2018年10月1日一、沥青混合料中沥青含量试验(离心分离法)1. 项目名称沥青混合料中沥青含量试验(离心分离法)2. 应用范围此指导书适用于热拌热铺沥青混合料路面施工时的沥青用量检测，以评定拌和厂产品质量。

此法也适用于旧路调查时检测沥青混合料的沥青用量，用此法抽提的沥青溶液可用于回收沥青，以评定沥青的老化性质。

3. 编制依据和采用标准《公路工程沥青及沥青混合料试验规程》JTG E20-20114. 设备仪器4.1 离心抽提仪4.2 圆环形滤纸4.3 回收瓶4.4 天平4.5 电烘箱4.6 量筒4.7 三氯乙烯4.8 碳酸铵饱和溶液5. 具体步骤和方法5.1 准备工作5.1.1 按本规程T 0701 沥青混合料取样方法，在拌和厂从运料车采取沥青混合料试样，放在金属盘中适当拌和，待温度稍下降后至100℃以下时，用大烧杯取混合料试样质量1000~1500g( 粗粒式沥青混合料用高限，细粒式用低限，中粒式用中限)，准确至0.1g。

5.1.2 当试样在施工现场用钻机法或切割法取得时，应用电风扇吹风使其完全干燥，置烘箱中适当加热后成松散状态取样，不得用锤击，以防集料破碎。

5.2 实验步骤5.2.1 向装有试样的烧杯中注入三氯乙烯溶剂，将其浸没，浸泡30min，用玻璃棒适当搅动混合料，使沥青充分溶解。

(注：也可直接在离心分散器中浸泡。

)5.2.2 将混合料及溶液倒入离心分离器，用少量溶剂将烧杯及玻璃棒上的黏附物全部洗入分离器中。

5.2.3 称取洁净的圆环形滤纸质量，准确至0.0lg。

注意滤纸不宜多次反复使用，有破损者不能使用，有石粉粘附时应用毛刷清除干净。

5.2.4 将滤纸垫在分离器边缘上，加盖紧固，在分离器出口处放上回收瓶，上口应注意密封，防止流出液成雾状散失。

5.2.5 开动离心机，转速逐渐增至3000r/min，沥青溶液通过排出口注入回收瓶中，待流出停止后停机。

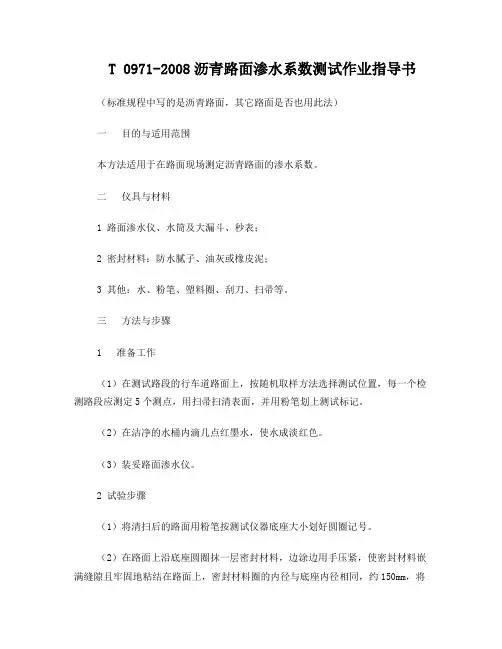

T 0971-2008沥青路面渗水系数测试作业指导书（标准规程中写的是沥青路面，其它路面是否也用此法）一目的与适用范围本方法适用于在路面现场测定沥青路面的渗水系数。

二仪具与材料1 路面渗水仪、水筒及大漏斗、秒表；2 密封材料：防水腻子、油灰或橡皮泥；3 其他：水、粉笔、塑料圈、刮刀、扫帚等。

三方法与步骤1 准备工作（1）在测试路段的行车道路面上，按随机取样方法选择测试位置，每一个检测路段应测定5个测点，用扫帚扫清表面，并用粉笔划上测试标记。

（2）在洁净的水桶内滴几点红墨水，使水成淡红色。

（3）装妥路面渗水仪。

2 试验步骤（1）将清扫后的路面用粉笔按测试仪器底座大小划好圆圈记号。

（2）在路面上沿底座圆圈抹一层密封材料，边涂边用手压紧，使密封材料嵌满缝隙且牢固地粘结在路面上，密封材料圈的内径与底座内径相同，约150mm，将组合好的渗水试验仪底座用力压在路面密封材料圈上，再加上压重铁圈压住仪器底座，以防压力水从底座与路面间流出。

（3）关闭细管下方的开关，向仪器的上方量筒中注入淡红色的水至满，总量为600mL。

（4）迅速将开关全部打开，水开始从细管下部流出，待水面下降100mL 时，立即开动秒表，每间隔60s，读记仪器管的刻度一次，至水面下降到500mL时为止。

测试过程中，如水从底座与密封材料间渗出，说明底座与路面密封不好，应移至附近干燥路面处重新操作。

如水面下降速度很慢，从水面下降至100mL线开始，测得3min的渗水量即可停止。

若试验时水面下降至一定程度后基本保持不动，说明路面基本不透水或根本不透水，则在报告中注明。

（5）按以上步骤在同一个检测路段选择5个测点测定渗水系数，取其平均值，作为检测结果。

四计算沥青路面的渗水系数按下式计算，计算时以水面从100mL线下降至500mL线所需的时间为标准，若渗水时间过长，亦可采用3min通过的水量计算：式中：——路面渗水系数（mL/min）；——第一次读数时的水量（mL），通常为100mL；——第二次读数时水量（mL），通常为500mL；——第一次读数时的时间（s）；——第二次读数时的时间（s）。

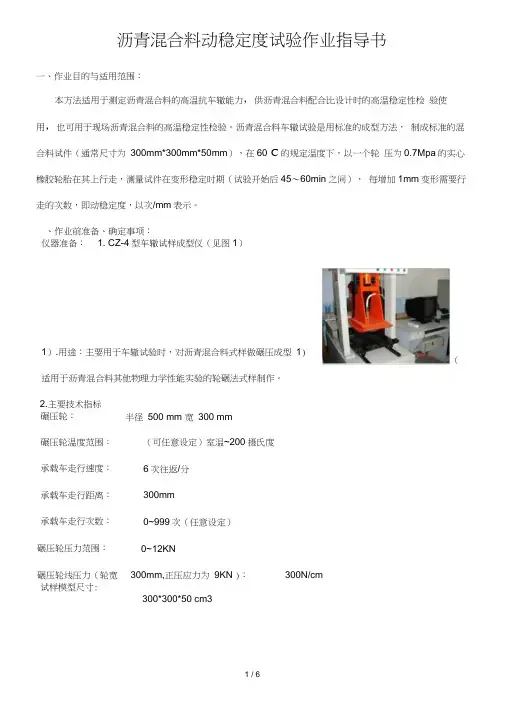

沥青混合料动稳定度试验作业指导书一、作业目的与适用范围：本方法适用于测定沥青混合料的高温抗车辙能力，供沥青混合料配合比设计时的高温稳定性检验使用，也可用于现场沥青混合料的高温稳定性检验。

沥青混合料车辙试验是用标准的成型方法，制成标准的混合料试件（通常尺寸为300mm*300mm*50mm），在60°C的规定温度下，以一个轮压为0.7Mpa的实心橡胶轮胎在其上行走，测量试件在变形稳定时期（试验开始后45〜60min之间），每增加1mm变形需要行走的次数，即动稳定度，以次/mm表示。

、作业前准备、确定事项：仪器准备： 1. CZ-4型车辙试样成型仪（见图1）1）.用途：主要用于车辙试验时，对沥青混合料式样做碾压成型1)适用于沥青混合料其他物理力学性能实验的轮碾法式样制作。

2.主要技术指标碾压轮：半径500 mm 宽300 mm碾压轮温度范围：（可任意设定）室温~200摄氏度承载车走行速度：6次往返/分承载车走行距离：300mm承载车走行次数：0~999次（任意设定）碾压轮压力范围：0~12KN碾压轮线压力（轮宽300mm,正压应力为9KN )：300N/cm 试样模型尺寸:300*300*50 cm3（图整机轮廓尺寸: 200cm （长）*63 cm （宽）*136 cm （高）整机重量：1.2吨2. 车辙试验机（见图2）主要由下列部分组成：试件台：可牢固地安装两种宽度（300mm 和150mm ）的规定尺寸试件的试模② 试验轮：橡胶制的实心轮胎。

外径© 200mm,轮宽50mm,橡胶层厚15mm 。

橡胶硬度（国际 标准硬度）20C 时为84土4; 60C 时为78土2,试验轮行走距离为 230mm 土 10mm,往返碾压速度 为42次/min ± 1次/min （21次往返/ min ）,允许采用曲柄连杆驱动试验台运动（试验轮不动） 的任一种方式。

③ 加载装置：使试验轮与试件的接触压强在 60C 时为0.7MPa± 0.05MPa 施加的总荷载 为78Kg 左右，根据需要可以调整。

沥青混合料动稳定度试验作业指导书一、作业目的与适用范围：本方法适用于测定沥青混合料的高温抗车辙能力，供沥青混合料配合比设计时的高温稳定性检验使用，也可用于现场沥青混合料的高温稳定性检验。

沥青混合料车辙试验是用标准的成型方法，制成标准的混合料试件（通常尺寸为300mm*300mm*50mm）,在60。

C的规定温度下，以一个轮压为0. 7Mpa的实心橡胶轮胎在其上行走，测量试件在变形稳定时期（试验开始后45〜60min之间），每增加1mm变形需要行走的次数，即动稳定度，以次/mm表示。

、作业前准备、确定事项：仪器准备： 1. CZ-4型车辙试样成型仪（见图1）1）・用途：主要用于车辙试验时，对沥青混合料式样做碾压成型1）适用于沥青混合料其他物理力学性能实验的轮碾法式样制作。

2.主要技术抬标碾压轮：半径 500 mm 宽 300 mm碾压轮温度范围: 承载车走行速度: 承载车走行距离: 承载车走行次数: 碾压轮压力范围：（可任意设定）室温、200摄氏度6次往返/分300mm0~999次（任意设定）0 12KN300mm,正压应力为9KN ）：300N/cm 碾压轮线压力（轮宽试样模型尺寸：300*300*50 cm3整机重量: 2. 车辙试验机（见图2）主要由下列部分组成:试件台：可牢固地安装两种宽度（300mm 和150mm ）的规定尺寸试件的试模② 试验轮：橡胶制的实心轮胎。

夕卜径© 200mm,轮宽50mm,橡胶层厚15mm 。

橡胶硬度（国际标准硬度）20C 时为84 土 4； 60C 时为78 土 2,试验轮行走距离为230mm 土 10mm,往返碾压速度为42次/min± 1次/min （21 次往返/ min ）,允许采用曲柄连杆驱动试验台运动（试验轮不动）的任一种方式。

③ 加载装置：使试验轮与试件的接触压强在60C 时为0. 7MPa± 0. 05MPa 施加的总荷载为78Kg 左右，根 据需要可以调整。

目录一沥青针入度试验作业指导书 (1)二沥青延度试验作业指导书 (4)三沥青软化点试验作业指导书（环球法） (6)四沥青与粗集料的黏附性试验作业指导书（水煮法） (8)五沥青闪点与燃点试验作业指导书（克利夫兰开口杯） (9)六沥青薄膜加热试验作业指导书 (11)七沥青密度与相对密度试验作业指导书 (14)八沥青动力黏度试验作业指导书（真空减压毛细管法） (16)九沥青弹性恢复试验作业指导书 (18)十乳化沥青储存稳定性试验作业指导书 (19)十一乳化沥青破乳速度试验作业指导书 (21)十二乳化沥青微粒离子电荷试验作业指导书 (23)十三乳化沥青筛上剩余量试验作业指导书 (24)十四乳化沥青蒸发残留物含量试验作业指导书 (25)十五聚合物改性沥青离析试验作业指导书 (27)一、沥青针入度试验作业指导书1.依据标准：《公路工程沥青及沥青混合料试验规程》JTG E20-2011；2.试验目的及适用范围:2.1目的：测定沥青的针入度。

2.2适用范围：道路石油沥青、聚合物改性沥青以及液体石油沥青蒸馏或乳化沥青蒸发残留物。

3.试验环境：3.1试验室温度15-30℃。

3.2标准试验条件温度为25℃。

4.4.2试样制备4.2.1按规程规定方法准备试样；4.2.2按试验要求温度将恒温水槽调节到试验温度，保持恒定；4.2.3将试样注入盛样皿中，试样应超过预计针入度值10mm，并盖上样皿盖，以防落入灰尘，盛有试样的盛样皿在15-30℃室温中冷却不小于1.5h（小盛样皿），2h（大盛样皿）或3h（特殊盛样皿）后移入保持规定试验温度±0.1℃的恒温水槽中，并应保温不小于1.5h(小盛样皿)、2h（大盛样皿）或2.5h（特殊盛样皿）。

5.试验步骤：具体试验步骤依据《公路工程沥青及沥青混合料试验规程JTG E20-2011》T 0604-2011的方法进行试验。

6. 试验结果整理：6.1对不同温度条件下测试的针入度值取对数，令y=lgP,x=T，按下式的针入度对数与温度的直线关系，进行y=a+bx一元一次方程的直线回归，求取针入度温度指数Algpen。

篇一：沥青作业指导书1、编制目的用来检验沥青产品的质量2、引用标准：沥青及沥青混合料试验规程jtj 052-20003、适用范围：适用于在生产厂，储存或交货验收地点为检查沥青产品质量而采集各种沥青材料的样品。

4、仪具与材料：4.1、盛样器：液体或粘稠沥青采用广口、密封带盖的金属容器；固体沥青可用塑料袋，但需有外包装，以便携运。

4.2、沥青取样器：金属制、带塞、塞上有金属长柄提手。

5、方法与步骤：5.1、准备工作检查取样和盛样器是否干净、干燥，盖子是否配合严密。

对供质量仲裁用的沥青试样，应采用新容器存放，且由供需双方人员共同取样，取样后双方在密封上签字盖章。

5.2、实验步骤5.2.1、从无搅拌设备的储油罐中取样（1）、液体沥青取样时应先关闭进油阀和出油阀，然后取样。

（2）、用取样器按液面上、中、下位置个取规定数量样品。

（3）、将取出的3个样品充分混合后取规定数量样品作为试样，样品也可分别进行检验。

5.2.2、从槽车、罐车、沥青洒不车中取样（1）、设有取样阀时，可旋开待流出至少4kg或4l后再取样。

（2）、仅有放料阀时，放出沥青的一半再取样。

（3）、从顶盖处取样，可用取样器从中部取样。

5.2.3、从沥青储存池中取样（1）、沥青储存池中的沥青应待加热融化后，经管道或沥青泵流至沥青加热锅之后取样。

分间隔每锅至少取3个样品，然后将这些样品充分混匀后再取规定数量作为试样，样品也可分别进行检验。

5.2.4、从沥青桶中取样（1）、当能确认是同一批生产的产品时，可随机取样。

（2）、将沥青捅桶加热使捅中沥青全部熔化成流体后，按罐车取样方法取样。

（3）、若沥青桶不便加热熔化沥青时，亦可在桶高的中部将桶凿开取样，但样品应在距桶壁5cm以上的内部凿取，并采取措施防止样品散落地面沾有尘土。

6、试样的保护与存放：6.1、试样应存放在阴凉干净处，注意防止试样污染。

装有试样的盛样器应加盖密封，外部檫拭干净，并在其上标明试样来源、品种、取样日期、地点及取样人。

文件编号：ZY01-217-2008作业指导书（沥青混合料AASHTO T283试验）编写：日期：审核：日期：批准：日期：受控状态：持有者姓名：分发号：持有者部门：江苏省交通科学研究院股份有限公司目录1．主要设备及开展项目 (3)2．仪器设备操作规程 (3)3．检测工作程序及剩余样品处置 (7)4．试验操作过程 (8)5．数据处理规定 (15)6．测量不确定度报告 (16)7．原始记录表格 (18)江苏省交通科学研究院股份有限公司第2页共18页江苏省交通科学研究院股份有限公司 第 3 页 共 18 页1． 主要设备及开展项目表1 主要仪器设备表2 开展检测项目2．仪器设备操作规程2.1 旋转压实仪：旋转压实仪2.1.1通电，并打开设备开关（位置在压实仪工作平台的下面）江苏省交通科学研究院股份有限公司 第 4 页 共 18 页电源开关2.1.2设备自检，控制器显示仪器系列号、仪器名称和软件版本号 RAM 盘的位置，在移动RAM 盘到“HOME ”位置前发出两鸣叫，屏幕显示：2.1.3操作控制界面，设定工作模式2.1.4 待控制面板上的MACHINE READY 设备准备完毕的绿色LED 灯亮起江苏省交通科学研究院股份有限公司 第 5 页 共 18 页LED 灯2.1.5准备模具组件把模具放入压实腔内把手在6点钟和12点钟的位置 2.1.6定位栓用两个夹具把模具紧紧夹在转动底座上把手在6点（12点）位置 压紧两侧的夹具2.1.7关上压实腔的门，安装模具顶盖到压实仪的顶部（模具顶盖需要顺时针旋转到位，直到完全下沉顶到设备的到位栓）2.1.8顺时针旋转顶盖上的每一个固定把手将顶盖锁定（MACHINE READY 设备准备完毕灯和MOLD TOP SEATED 模具顶盖到位灯应该亮灯）顺时针旋紧顶盖 顺时针旋紧把手MACHINE READY 灯和MOLDTOP SEATED 灯同时亮起2.1.9输入压实的圈数或指定压实高度，按START 键开始试验江苏省交通科学研究院股份有限公司 第 6 页 共 18 页圈数设定高度设定 START 键开始 2.1.10指定圈数或高度达到后，机器自动停止动作并且释放模头压力 2.1.11打开模具顶盖将试件脱模逆时针旋转顶盖去除顶盖 2.2马歇尔稳定度仪马歇尔稳定度仪 2.2.1接通电源2.2.2合适的压头，T283选用大压头江苏省交通科学研究院股份有限公司 第 7 页 共 18 页T283选用大压头2.2.3安装好试件后，按“启动”键，仪器开始自动试验，待试件破坏时试验自动停止启动键 2.2.4取出破坏试件，记录试验数据 2.2.5清理机器，保持仪器整洁3．检测工作程序及剩余样品处置委托送样：接样员判断样品是否接收→如可接收，接收样品并填写委托单→样品编号→样品区→下放通知单至主管处→主管根据计划下发通知单给试验员→试验员从待检样品区取样→试验员进行试验检测（未进行完试验样品放入在检样品区）→试验检测完毕→填写仪器使用记录→对试验区卫生进行清理→剩余样品放入已检样品区按规定集中处理→由指定人员出具报告→报告审核、批准→报告盖章、发送。

文件编号ZY01-009-2008作业指导书(沥青弹性恢复试验)编写：日期：审核：日期：批准：日期：受控状态：持有者姓名：分发号：持有者部门：江苏省交通科学研究院股份有限公司（江苏省交通工程质量检测中心）目录1. 主要设备及开展项目2. 仪器设备操作规程3. 校准/试验工作程序及样品处置4. 试验操作过程5. 数据处理规定6. 测量不确定度报告7. 原始记录表格1．主要设备及开展项目主要仪器设备仪器名称规格型号生产厂家测量范围准确度等级温控测力延度仪H-1060.5F 美国HUMBOLDT公司1500mm 1mm表2 开展检测项目开展检测项目项目名称分析方法方法来源测量范围允许误差范围沥青弹性恢复试验T0662-2000 JTJ052-2000 0-1500 mm -2．仪器设备操作规程2.1操作步骤(1)给延度仪水槽注水，打开仪器电源开关，设定仪器水槽温度并将仪器温度保温至试验温度±0.1℃。

(2)调节延度仪的拉伸速度为5cm±0.25cm/min。

(3)移动滑板使其指针正对标尺的零点。

(4)卸下试模取出试件,将试件两端的孔分别套到延度仪滑板及槽端固定板的金属柱上，按控制板上拉伸按钮开始拉伸。

(5)试验结束后取出试件，关闭仪器电源。

3．校准/试验工作程序及样品处置现场取样（委托送样）填写委托单→样品编号→样品区→下放通知单→从样品待检样品区取样品→试验室进行样品试验/检测→样品试验/检测完毕→对试验数据进行处理→填写仪器使用记录→对试验卫生进行清理→剩余样品放入已检样品区按规定集中处理→由指定人员出具报告→报告审核、批准→报告盖章、发送4. 试验操作过程4.1试验准备4.1.1仪器有效性检查试验前先检查温控测力延度仪是否在检定有效期范围内。

如果使用有效期在范围内，可继续进行试验；如果不在范围内，通知设备管理员进行设备检定。

4.1.2仪器设备准备(1)检查温控测力延度仪是否正常启动，加热控温功能是否正常。

环东干道七京津塘高速公路跨线桥工程路面施工作业指导书编制单位：工程技术部中铁十三局环东干道七京津塘高速公路跨线桥工程项目部二0一三年三月目录一、编制依据及其目的 (1)1、编制依据 (1)2、目的、适用范围 (1)二、作业前的准备 (2)2.1 要明确现场管理人员与操作者对沥青路面施工各工序的责任人。

(2)2.2 材料 (2)2.3 机具 (2)2.4 施工环境 (2)三、作业人员岗位设置及职责 (3)四、岗位职责 (5)1、施工员岗位职责 (6)2、摊铺机手的岗位职责 (7)3、压路机手岗位职责 (8)4、测量员岗位职责 (8)5、质检员岗位职责 (9)6、沥青面层施工运输车辆职责 (9)五、沥青路面施工工艺 (11)5.1 透层 (11)5.2 热拌沥青混合料的拌制 (11)5.3 热拌沥青混合料的运输 (11)5.4 热拌沥青混合料的摊铺 (12)5.5 热拌沥青混合料的压实及成型 (12)5.6 接缝 (13)5.7 交通管制 (14)六、沥青路面施工注意事项 (14)一、施工准备 (14)二、摊铺 (15)三、碾压 (19)七、质量标准 (20)一、编制依据及其目的1、编制依据《公路沥青路面施工技术规范》JTGF40-2004《公路工程质量检验评定标准》JTGF80-20042、目的、适用范围为确保公路沥青路面施工质量，达到设计及施工规范要求，提高产品质量特制订本作业指导书。

本指导书适用于我公司承建的环东干道七京津塘高速公路跨线桥工程沥青路面施工。

二、作业前的准备2.1 要明确现场管理人员与操作者对沥青路面施工各工序的责任人。

2.1.2 绘制出沥青路面施工顺序流程图，将拌合、摊铺、压实、检测每项负责人，责任班长等人上图，与路面施工日志一起填写，一起保存。

2.2 材料2.2.1 道路石油沥青的材质均应符合“交通道路石油沥青技术要求”，粗细集料填料技术指标应符合招标文件及现行技术规范要求。

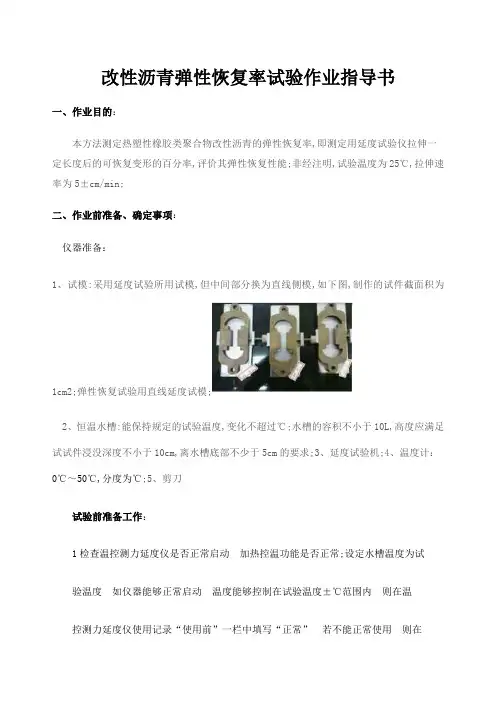

改性沥青弹性恢复率试验作业指导书一、作业目的：本方法测定热塑性橡胶类聚合物改性沥青的弹性恢复率,即测定用延度试验仪拉伸一定长度后的可恢复变形的百分率,评价其弹性恢复性能;非经注明,试验温度为25℃,拉伸速率为5±cm/min;二、作业前准备、确定事项：仪器准备：1、试模:采用延度试验所用试模,但中间部分换为直线侧模,如下图,制作的试件截面积为1cm2;弹性恢复试验用直线延度试模;2、恒温水槽:能保持规定的试验温度,变化不超过℃;水槽的容积不小于10L,高度应满足试试件浸没深度不小于10cm,离水槽底部不少于5cm的要求;3、延度试验机;4、温度计：0℃～50℃,分度为℃;5、剪刀试验前准备工作：1检查温控测力延度仪是否正常启动加热控温功能是否正常;设定水槽温度为试验温度如仪器能够正常启动温度能够控制在试验温度±℃范围内则在温控测力延度仪使用记录“使用前”一栏中填写“正常”若不能正常使用则在“使用前”一栏中填写“故障”并填写温控测力延度仪设备台账和设备维修单通知设备管理员进行维修;2 设定恒温水浴温度为试验温度检查控温精度是否满足要求;若不能正常使用则填写恒温水浴设备台账和设备维修单通知设备管理员进行维修;3 设定烘箱温度170℃±10℃;4 烘箱预热道路石油沥青140℃±5℃改性沥青170℃±10℃;5 样品带盖置烘箱中加热至充分流动并用玻璃棒搅拌均匀;三、标准依据：公路工程沥青及沥青混合料试验规程 JTG E20-2011 T0662-2011;四、作业流程：1取小样来回数次倒入试模样品略高出试模如右图2试模底板贴上样品标签置室温下冷却35分钟;3将试样放入达到试验温度±℃的水浴中保温30分钟;4取出试样进行刮模刮模时控制好刮刀温度由中间向两边用热刮刀刮平试样;5试样刮模后放入水浴中继续保温;6到达保温时间后取出试样开始试验,试样拉伸到10cm时停止;7用剪刀从中间剪断试样在水浴中保温1h后量取残留长度;8读取试验数据精确到;试样剪断残留长度五、结果整理：计算公式按下式计算弹性恢复率D= 10-X/10式中D——试样的弹性恢复率%, X——试样的残留长度cm六、注意事项：1、在停止拉伸后至剪断试样之间不得有时间间歇,以免拉伸应力松弛2、取下两个半截的回缩的沥青试样轻轻捋直,但不得施加拉力,移动滑板使改性沥青试样的尖端刚好接触,测量试件的残留长度;。

(1) 拉伸试验按GB/T328.8-2007进行。

去试件除非持久层。

校准试验机，调整拉伸速度和夹具间距离200㎜，将试件夹持在夹具中心，不得歪扭。

启动试验机，夹具移动的恒定速度为〔100±10〕mm/min，至试件拉断为止，记录最大拉力及最大拉力时伸长值。

分别以五个试件的算术平均值作为测定值。

延伸率按下式计算：E=100〔L1-L〕/L式中：E——延伸率，%；L1——最大拉力时伸长值，mm；L——原始夹具间距离，mm。

(2) 不透水性改性沥青防水卷材不透水性按GB/T328.10-2007B601001h后检测不透水性。

自粘聚合物改性沥青防水卷材不透水性按GB/T328.10-2007B进行。

N类卷材采用十字开缝盘，PY 类采用七孔盘，试验时间为2h，将防粘材料揭去，覆盖滤纸以防粘结。

试件的上外表朝下放置在透水盘上，盖上规定的7孔盘，放上封盖，慢慢加紧直到试件加紧在盘上，用布或压缩空气枯燥试件的非迎水面，慢慢加压的规定的压力。

保持规定压力〔30±2〕min。

(3) 低温柔性按GB/T328.14-2007进行。

试件制备：用于试验的矩形试件尺寸〔150±1〕mm×〔25±1〕mm，试件从试样宽度方向上均匀的裁取，长边在卷材的纵向，试件裁取时应距卷材边缘不少于150mm去试件除非持久层。

仪器设备：在开始所有试验前，两个圆筒间的距离应按试件厚度调节，即弯曲轴直径+2mm+两倍试件的厚度。

然后装置放入已冷却的液体中，并且圆筒的上端在冷冻液面下约10mm，弯曲轴载下面的位置。

弯曲轴直径根据产品不同可以为20mm、30mm、50mm。

整个装置浸入能控制温度在+20℃～-40℃、精度0.5℃温度条件的冷冻液中。

冷冻液用任一混合物：丙烯乙二醇/水溶液〔体积比1：1〕低至-25℃用一支测量精度0.5℃的半导体温度计检查试验温度，放入试验液体中与试验试件在同一水平面。

1.适用范围本指导书适用沥青路面等工程的设计、施工、养护以及质量检查、验收等各个阶段。

2.引用标准2.1 检测依据：《公路工程沥青及沥青混合料试验规程》（JTG E20-2011）2.2 判定依据：《公路沥青路面施工技术规范》 (JTG F40-2004)3.送样规则3.1 沥青试验送样进行沥青常规检验的取样数量为：黏稠沥青或固体沥青不少于4.0kg；液体沥青不少于1L；沥青乳液不少于4L。

进行沥青性质非常规检验及沥青混合料性质试验所需的沥青数量，应根据实际需要确定。

所有需加热的沥青试样必须存放在密封带盖的金属容器中，并在盛样器上（不得在盖上）标出识别标记，如来源、品种、取样日期、地点及取样人。

3.2 沥青混合料试验送样取样数量应符合下列要求：试样数量应根据试验目的决定，宜不少于试验用量的2倍。

按现行规范规定进行沥青混合料试验的每一组代表性取样如下表。

常用沥青混合料试验项目的样品数量平行试验应加倍取样。

在现场取样直接装入试模成型时，也可等量取样。

取样材料用于仲裁试验时，取样数量除应满足本取样方法规定外，还应多取一份备用样，保留到仲裁结束。

取样后当场试验时，可将必要的项目一并记录在试验记录报告上。

此时，试验报告必须包括取样时间、地点、混合料温度、取样数量、取样人等栏目。

取样后转送试验室试验或存放后用于其它项目试验时应附有样品标签，样品标签应记载下列事项：1、工程名称、拌和厂名称及拌和机型号。

2、沥青混合料种类及摊铺层次、沥青品种、标号、矿料种类、取样时混合料温度及取样位置或用以摊铺的路段桩号等。

3、试样数量及试样单位。

4、取样人、取样日期。

5、取样目的或用途。

4.检测目的为了确保沥青路面的施工质量，控制沥青及沥青混凝土性能指标特制定本作业指导书。

5.沥青试验T001 沥青试样准备方法1 目的和适用范围1.1本方法适用于粘稠道路石油沥青、煤沥青等需加热后才能进行试验的沥青试样，按此法准备的沥青供立即在实验室进行各项试验使用。

沥青布氏旋转粘度试验作业指导书1、目的与适用范围1.1本方法适用于布洛克菲尔德粘度计（Brookfield ，简称布氏粘度计）旋转法测定道路沥青在45C以上温度范围内的表现粘度，以帕斯卡秒（Ps - s）计。

1.2由本方法测定的不同温度的粘度曲线，用于确定各种沥青混合料的施工温度。

2、仪具与材料2.1布洛克菲尔德粘度计，如图1所示，它由下列部分组成：2.1.1适用于不同粘度范围的标准高温粘度测量系统，如LV、RV HA或HB型系列等，其量程应满足被测改性沥青粘度的要求。

2.1.2不同型号的转子。

2.1.3自动温度控温系统，包括恒温控制器、盛样筒、温度传感器等。

2.1.4数据采集和显示系统，绘图记录设备等。

2.2烘箱：标称温度范围300C，控温的准确度为1C。

2.3标准温度计，分度为0.1 C。

2.4秒表。

3、试验步骤3.1按本规程要求准备沥青试样，分装在盛样容器中，在烘箱中加热至软化点以上100C左右保温30min—60min备用，对改性沥青尤应注意去除气泡。

3.2仪器在安装时必须调平，使用前应检查仪器的水准器气泡是否对中。

开启粘度计温度控制器电源，设定温度控制系统至要求的试验温度。

此系统的控温准确度应在使用前严格标定。

3.3根据估计的沥青粘度，适当搅拌，按转子型号所要求的体积向粘度计的盛样筒中添加沥青试样，根据试样的密度换算成质量。

加入沥青试样后的液面应符合不同型号转子的规定要求，试样体积应与系统标定时的标准体积一致。

3.5将转子与盛样筒一起置于已控温至试验温度的烘箱中保温，维持1.5h。

若试验温度较低时，可将盛样筒试样适当放冷至稍低于试验温度后再放入烘箱保温。

3.6取出转子和盛样筒安装在粘度计上，降低粘度计，使转子插进盛样筒的沥青液面中，至规定的高度。

3.7使沥青试样在恒温容器保温，达到试验所需的平衡温度（不少于15mi n）。

3.8按仪器说明书的要求选择转子速率，例如在135C测定时，对RV HA HB型粘度计可采用20r/min，对LV型粘度计可采用12r/min，在60C测定可选用0.5r/min 等。

沥青烟的测定1、方法依据固定污染源沥青烟的测定重量法 HJ/T45--19992、适用范围1.1本标准适用于固定污染源有组织排放的沥青烟测定。

1.2沥青烟的检出限为5.1 mg，定量测定范围为17. 0 mg~2000 mg 3、测定原理将排气筒中的沥青烟收集于已恒重的玻璃纤维滤筒中，除去水分后，由采样前后玻璃纤维滤筒的增量计算沥青烟的浓度。

若沥青烟气中含有显著的固体颗粒物，则将采样后的玻璃纤维滤简用环己烷提取，并测定提取液中的沥青烟。

4、试剂4.1环己烷:分析纯，经重蒸收集≦82 ℃馏份，其空白残渣应小于 1 mg/140 ml。

5、仪器设备5.1采样仪器除5.1.1和5.1.2之外，均按照GB16157-l996中8.3关于“普通型采样管法”(预测流速法)配置和组合采样仪器。

5.1.1采样管:采集沥青烟的采样管由采样嘴、前弯管、冷却套管、滤简夹(含保温夹套)、滤筒和采样管主体等部分组成(见图1)，其中采样管主体(图1-14)和前弯管(图1-1 >内衬聚四氟乙烯或内壁镀特氟隆(Teflon );保温夹套(图1-8)应可保持42士10℃;采样嘴(图1-2)的形状和尺寸应符合GB 16157--1996中8.3.3.2的要求;前弯管(图1-1)的长度应视排气筒直径而定;冷却套管(图1-3 )为脱卸式，根据沥青烟温度决定是否选用。

在不用冷却套管的情况下，前弯管与滤筒夹相衔接，其长度应不大于500 mm 。

5.1.2 3“玻璃纤维滤筒”重量1.1士0.lg，口径25 mm，长度70 mm。

5.2索氏提取器:250 ml。

5.3调温电热碗:250 ml。

5.4尼龙筛布:100~120目。

6、样品6.1采样点位和采样频次6.1.1采样位置和采样点按GB 16157--l996中4. 2执行。

6.1.2采样时间和采样频次按GB 16297--1996中8.2.1确定。

6.2采样前的准备6.2.1玻璃纤维滤筒处理与恒重用铅笔将滤筒(6.1.2)编号，于105 ℃烘2h，或400℃烘1h后，置干燥器内冷却至室温，用天平称至恒重，准确至0.1 mg 。

沥青密度检测作业指导书批准人：状态：持有人：分发号：沥青密度试验一、检测试验目的：本试验是对沥青的质量进行评定，看是否合格。

能不能满足施工要求。

二、检测适用范围本标准适用于水电水利工程沥青混凝土。

三、编制依据DL/T5362-2006 GB/T11147四、检测仪器设备密度瓶、恒温水槽、烘箱、天平、虑筛、温度计、烧杯、干燥器（真空干燥器）、三氯乙烯、蒸馏水、等五、人员配备六、取样方法1 取样准备取样器和盛样器应清洁、干燥，盖子应配合严密。

2 取样方式液体沥青不少于1L，乳化沥青不少于4L，黏稠或固体沥青不少于1.5kg。

3取样方法1)从贮罐中取样。

无搅拌设备的贮罐：对于液体沥青或经加热已经变成流体的黏稠沥青，应先关闭进料阀和出料阀，然后用取样器在贮罐内的上、中、下层，既自液面以下各1/3等分内，但距灌低不应低于总液面高度的1/6取样。

每层取样后，取样器应尽可能倒净。

当贮罐过深时，亦可在流出口按不同流出深度分3次取样。

对静态存放的沥青，不应仅从灌顶取样，也不应仅对灌低阀门流出少量沥青取样。

将取出的3个样品充分混匀后取规定数量样品作为试样。

有搅拌设备的贮罐：将液体沥青或经加热已经变成流体的黏稠沥青充分搅拌后，用取样器从中部取规定数量试样。

2）从槽车、罐车、沥青洒布车中取样。

设有取样阀时，可旋开取样阀，待流出不少于4kg或4L后再取规定数量试样；从顶盖处取样时，可用取样器从中部取规定数量试样。

3）从沥青储存池中的沥青应加热溶化后，经管道或沥青泵流至沥青加热锅之后取样。

按均匀的时间间隔取不少于3个样品，充分混匀后取规定数量试样。

4) 从沥青运输船中取样。

分别从每个沥青仓的不同部位取3个样品，充分混匀后再取规定数量作为一个仓的沥青试样。

在卸料过程中取样时，应根据卸料量，按均匀的时间间隔分3次从卸料口或取样口取样，充分混匀后取规定数量试样。

5）从沥青桶中取样。

同一批产品应随机取样。

对不能确认是同一批产品时，应按照表5.1.3规定随机选出沥青桶数。
