电控燃油喷射系统解析

汽油机电控燃油喷射系统的工作原理汽油机电控燃油喷射系统是现代汽车引擎中的核心部件之一，它通过精确控制燃油的喷射量和喷射时间，实现了对燃烧过程的精准控制，提高了燃油的利用效率和动力输出，同时也降低了废气排放。

本文将从汽油机电控燃油喷射系统的组成部分、工作原理和优势等方面进行详细介绍。

一、汽油机电控燃油喷射系统的组成部分汽油机电控燃油喷射系统由以下几个主要部分组成：1. 燃油泵：燃油泵负责将油箱中的汽油通过隔膜或者电机的作用将汽油送至喷嘴内，保持一定的压力。

一般来说，常见的有机械泵和电子喷油泵两种形式。

2. 压力调节器：压力调节器用于调节燃油系统的压力，在保持正常工作压力范围内调整供油量。

3. 进气歧管：进气歧管是连接进气阀和缸体的通道，负责将空气和滤清空气均匀地分配到各个气缸中。

4. 进气管：进气管是指将外部空气引入汽车引擎内部的管道系统，通常包括进气阀门、节气门等部件。

5. 喷油嘴：喷油嘴是汽油机电控燃油喷射系统中的核心部件，它负责将调节好的燃油喷射到缸内，实现精准喷油。

6. 电子控制单元（ECU）：电子控制单元是汽油机电控燃油喷射系统的大脑，它接收来自各个传感器的信号，然后根据这些数据计算出最佳的喷油量和喷油时机，并控制喷油嘴的喷油时机和持续时间。

二、汽油机电控燃油喷射系统的工作原理汽油机电控燃油喷射系统的工作原理主要包括以下几个方面：1. 数据采集和处理系统中的各种传感器会采集到各种关于引擎工作状态的数据，如进气量、节气门开度、发动机转速、冷却水温度、空气温度等。

这些数据将传递给电子控制单元（ECU），由ECU 进行处理和分析，最终得出适合当前工况的喷油策略。

2. 喷油量控制根据接收到的数据，ECU会计算出当前所需的喷油量，然后控制喷油嘴进行相应的喷油。

在一般情况下，系统会根据不同的工况，比如怠速、低速、中速、高速等，对喷油量进行不同程度的调整，以保证最佳的燃烧效率和动力输出。

3. 喷油时机控制除了喷油量之外，喷油时机也是影响引擎燃烧效率和动力输出的另一个重要因素。

汽油机电控燃油喷射系统的工作原理
工作原理如下：
1.燃油供给：燃油泵将汽油从燃油箱中抽取并送至燃油喷嘴。

电喷控
制器通过传感器来感知发动机的工作状态和负荷情况，从而精确计算出发
动机需要的燃油量，并发送给燃油泵控制装置以实现燃油的供给控制。

2.燃油喷射：燃油喷嘴根据电喷控制器的指令，将精确计算出的燃油
量按照合适的喷射时机通过喷油嘴喉喷射到发动机的进气道内。

喷射时机
的控制精确到喷油的角度和喷油的时刻，对不同工况下的发动机有不同的
喷油策略。

3.燃油混合：喷射的燃油在进气道内与空气混合形成可燃混合气，在
汽缸内进行燃烧以释放能量。

通过精确控制燃油的喷射量和喷射时机，汽油机电控燃油喷射系统具
有以下几个优势：
1.提高燃烧效率：电喷系统能够精确控制喷油量，使燃油与空气混合
更加均匀，燃烧更完全，从而提高燃烧效率，减少燃料的浪费。

2.提高动力性能：通过控制喷射时机和喷射量，电喷系统能够实现更
快更准确的燃烧，使发动机的输出动力更加强劲。

3.减少尾气排放：电喷系统能够根据发动机工况实时调整燃油喷射量
和喷射时机，使燃烧更加完全，减少有害物质的产生，从而降低尾气排放。

4.提高稳定性：电喷系统能够通过传感器实时监测发动机的状态和负
荷情况，并根据实时数据进行喷油控制，确保发动机在不同工况下的稳定
运行。

综上所述，汽油机电控燃油喷射系统通过精确控制燃油的喷射量和喷
射时机，实现了高效燃烧和优化燃烧参数的自动调整，从而提高了发动机
的燃油利用率和动力性能，同时减少了尾气排放，使汽车更加环保和节能。

电控燃油喷射系统是现代内燃机的燃油供给系统，它采用电子控制单元（ECU）来精确控制喷油量和喷油时机，从而实现燃油的高效燃烧，提高发动机的动力性能和燃油经济性。

下面将从工作原理、组成部分和优点几个方面进行详细介绍。

一、工作原理1. 燃油供给：工作原理首先是燃油供给。

燃油从汽车油箱经过燃油泵被送至高压油路。

在高压油路和喷油嘴之间有一个燃压调节阀，它能够调节燃油的高压状态，保证燃油喷射系统的正常工作。

2. 压力调节：喷油泵生成的高压燃油会根据需要的燃烧量通过高压油路输送至喷油嘴。

ECU会控制燃油的喷射时间和喷油嘴的打开与关闭，根据发动机转速、负荷和气缸温度等参数进行调节。

3. 喷油处理：喷油系统的喷油嘴会把高压的燃油雾化成微小的颗粒喷射到气缸内混合空气当中，形成可燃气雾。

二、组成部分1. 燃油泵：用于从油箱中抽取燃油，然后将其输送到高压油路。

2. 高压油路：主要起到燃油输送和储存的作用。

3. 喷油嘴：负责将燃油雾化并喷射到发动机气缸内，与空气充分混合。

4. 电子控制单元（ECU）：作为整个系统的控制中心，负责监控和调节喷油量、喷油时机，以及其他相关参数。

三、优点1. 节能环保：相比传统的化油器供油系统，电控燃油喷射系统能够更加精确地控制燃油喷射量和喷射时机，从而实现更加充分的燃烧，提高燃油利用率，减少尾气排放。

2. 动力性能好：由于燃烧更加充分，电控燃油喷射系统能够为发动机提供更加充足和稳定的动力输出。

3. 故障诊断简便：电控燃油喷射系统具有自我诊断功能，当系统出现故障时，ECU会存储相应的故障码，便于技师迅速定位和解决问题。

总结：电控燃油喷射系统的工作原理包括燃油供给、压力调节和喷油处理三个方面，主要由燃油泵、高压油路、喷油嘴和电子控制单元等组成部分构成。

相比传统供油系统，它具有节能环保、动力性能好和故障诊断简便等优点。

随着汽车技术的不断发展，电控燃油喷射系统也将会在未来得到更加广泛的应用和发展。

电控燃油喷射系统的工作原理虽然简单易懂，但其背后的技术原理和优化还有很多深奥之处。

简述电控汽油喷射系统的基本工作原理电控汽油喷射系统是一种现代化的燃油供给系统，它通过电子控制单元(ECU)来管理和调节燃油喷射量，以实现更高效的燃油利用率和更低的排放。

其基本工作原理如下：1. 燃油泵：燃油泵负责将汽车油箱中的汽油送入高压燃油管路中，以满足喷射器的需要。

2. 高压燃油管路：高压燃油管路将从燃油泵处送来的汽油加压至高压状态，并将其输送到喷射器处。

3. 喷射器：喷射器是一个小型机械装置，它负责将高压状态下的汽油精确地喷入发动机气缸内部。

通常情况下，每个气缸都有一个对应的喷射器。

4. 电子控制单元(ECU)：ECU是整个系统的大脑，它负责监测和调节整个系统的运行。

ECU通过传感器获取发动机转速、进气量、水温等数据，并根据这些数据计算出最佳喷射量和时机，并向喷射器发送指令。

5. 传感器：传感器是ECU的重要组成部分，它们负责监测各种参数，并将这些数据传输给ECU。

常见的传感器有氧气传感器、进气量传感器、水温传感器等。

6. 氧气传感器：氧气传感器负责监测发动机排放出来的废气中的氧气含量，并将这些数据反馈给ECU。

根据这些数据，ECU可以调整喷射量和时机，以实现更高效的燃油利用率和更低的排放。

7. 进气量传感器：进气量传感器负责监测发动机进入的空气量，并将这些数据反馈给ECU。

根据这些数据，ECU可以计算出最佳的喷射量和时机。

8. 水温传感器：水温传感器负责监测发动机冷却液的温度，并将这些数据反馈给ECU。

根据这些数据，ECU可以调整喷射量和时机，以适应不同温度下的工作状态。

总之，电控汽油喷射系统通过精确地控制燃油喷射量和时机，以实现更高效、更环保的发动机工作状态。

电控燃油喷射系统的工作原理
电控燃油喷射系统是一种现代汽车发动机燃油供应系统，它通过电子控制单元（ECU）控制喷油嘴的喷油量和喷油时机，使发动机燃油燃烧更加精细和高效。

系统的工作原理如下：
1. 传感器感知：发动机中的传感器不断监测各种参数，如进气量、氧气含量和引擎温度等。

这些传感器向ECU发送信号，以便ECU根据当前工况进行适当的调整。

2. 数据计算：ECU收集和分析来自传感器的数据，并与预设的燃烧要求进行比较。

根据这些数据，ECU计算出希望的喷油量和喷油时机。

3. 喷油信号控制：ECU向喷油嘴发送信号，以控制喷油量和喷油时机。

电磁阀根据ECU的指令打开或关闭，从而控制喷油嘴的工作。

电磁阀的开关速度非常快，可以实现非常精细的控制。

4. 燃油喷射：ECU发送的信号控制燃油喷射嘴打开，在气缸内喷射燃油。

喷油的时机和持续时间由ECU决定，并根据工况的变化进行动态调整。

5. 燃烧效果优化：ECU可以根据各种参数的变化改变喷油量和喷油时机，以优化燃烧效果。

例如，ECU可以根据氧气含量的变化调整喷油量，以保持理想的燃烧气体混合比。

这种精细的控制可以提高燃烧效率，减少废气排放。

电控燃油喷射系统的工作原理使发动机的燃油喷射更加精确和高效，不仅提高了动力和燃油经济性，还减少了废气排放和环境污染。

电控燃油喷射系统(EFI)图解EFI的优点:1、在任何情况下都能获得精确的空燃比2、混合气的各缸分配均匀性好3、采用EFI的汽车加速性能好4、充气效率高5、良好的启动性能和减速减油或断油EFI的工作原理：电控汽油喷射系统主要由下列四部分组成：进气系统供油系统控制系统点火系统如下图：1、进气系统如下图：2、供油系统主要由油压调节器、喷油器和喷油泵组成。

供油系统的工作原理图：喷油泵工作原理燃油泵装在油箱内，涡轮泵由电机驱动。

当泵内油压超过一定值时，燃油顶开单向阀向油路供油。

当油路堵塞时，卸压阀开启，泄出的燃油返回油箱。

如下图：喷油器工作原理：喷油器是电磁式的。

当喷油器不工作时，针阀在回位弹簧作用下将喷油孔封住。

当ECU的喷油控制信号将喷油器的电磁线圈与电源回路接通时，针阀才在电磁力的吸引下克服弹簧压力、摩擦力和自身重量，从静止位置往上升起，燃油喷出。

多点喷油系统中喷油器通过绝缘垫圈安装在进气歧管或进气道附近的缸盖上，并用输油管将其固定。

多点喷油系统每缸有一个喷油器。

英文称为multi point injection .简称为MP I。

如下图：喷油器单点喷油系统的喷油器安装在节气门体上，各缸共用一个喷油器。

英文为single point inje ction. 简称为SPI。

如下图：油压调节器工作原理油压力调节器的功能是调节喷油压力。

喷油器喷出的油量是用改变喷油信号持续时间来进行控制的。

由于进气歧管内真空度是随发动机工况而变化的，即使喷油信号的持续时间和喷油压力保持不变，工况变化时喷油量也会发生少量的变化，为了得到精确的喷油量，必须使油压A和进气歧管真空度B的总和保持不变。

如下图：3、控制系统控制系统由传感器、执行器和电子控制单元三部分组成如下图：传感器传感器是感知信息的部件，负责向ECU提供发动机和汽车运行状况。

如下图：ECUECU的功用是采集和处理各种传感器的输入信号，根据发动机工作的要求（喷油脉宽、点火提前角等），进行控制决策的运算，并输出相应的控制信号。

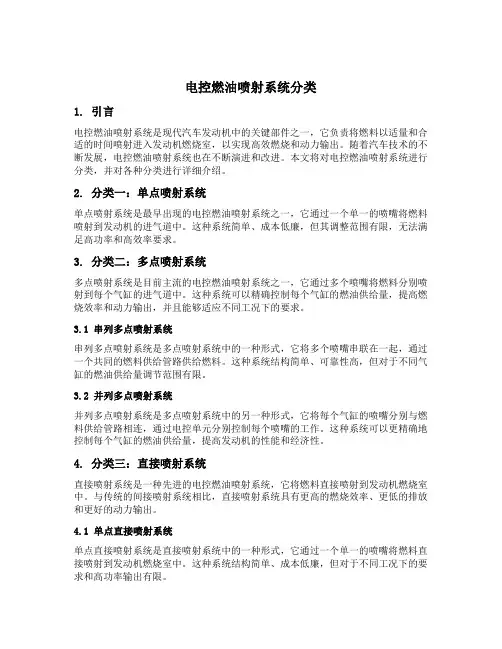

电控燃油喷射系统分类1. 引言电控燃油喷射系统是现代汽车发动机中的关键部件之一，它负责将燃料以适量和合适的时间喷射进入发动机燃烧室，以实现高效燃烧和动力输出。

随着汽车技术的不断发展，电控燃油喷射系统也在不断演进和改进。

本文将对电控燃油喷射系统进行分类，并对各种分类进行详细介绍。

2. 分类一：单点喷射系统单点喷射系统是最早出现的电控燃油喷射系统之一，它通过一个单一的喷嘴将燃料喷射到发动机的进气道中。

这种系统简单、成本低廉，但其调整范围有限，无法满足高功率和高效率要求。

3. 分类二：多点喷射系统多点喷射系统是目前主流的电控燃油喷射系统之一，它通过多个喷嘴将燃料分别喷射到每个气缸的进气道中。

这种系统可以精确控制每个气缸的燃油供给量，提高燃烧效率和动力输出，并且能够适应不同工况下的要求。

3.1 串列多点喷射系统串列多点喷射系统是多点喷射系统中的一种形式，它将多个喷嘴串联在一起，通过一个共同的燃料供给管路供给燃料。

这种系统结构简单、可靠性高，但对于不同气缸的燃油供给量调节范围有限。

3.2 并列多点喷射系统并列多点喷射系统是多点喷射系统中的另一种形式，它将每个气缸的喷嘴分别与燃料供给管路相连，通过电控单元分别控制每个喷嘴的工作。

这种系统可以更精确地控制每个气缸的燃油供给量，提高发动机的性能和经济性。

4. 分类三：直接喷射系统直接喷射系统是一种先进的电控燃油喷射系统，它将燃料直接喷射到发动机燃烧室中。

与传统的间接喷射系统相比，直接喷射系统具有更高的燃烧效率、更低的排放和更好的动力输出。

4.1 单点直接喷射系统单点直接喷射系统是直接喷射系统中的一种形式，它通过一个单一的喷嘴将燃料直接喷射到发动机燃烧室中。

这种系统结构简单、成本低廉，但对于不同工况下的要求和高功率输出有限。

4.2 多点直接喷射系统多点直接喷射系统是直接喷射系统中的另一种形式，它通过多个喷嘴将燃料分别喷射到每个气缸的燃烧室中。

这种系统可以精确控制每个气缸的燃油供给量，提高发动机的性能和经济性。

说明汽油发动机电控喷油系统燃油喷射的控制原理
汽油发动机电控喷油系统是现代汽车燃油喷射系统的一种形式，通过电子控制模块对油泵、喷油嘴等部件进行控制，实现对发动机燃油喷射过程的精确控制。

电控喷油系统的控制原理可以分为以下几个步骤：
1.数据采集和处理：传感器将发动机的工作状态数据采集后，传输给电子控制模块(ECM)，如发动机转速、负荷情况、冷却液温度等。

2.控制策略制定：ECM根据采集到的数据，根据预设的控制策略制定喷油量、喷油时机和喷油持续时间等参数，以满足发动机的工作要求。

3.燃油供给：ECM通过控制燃油泵的运转，将燃油从燃油箱中泵送到喷油嘴，形成一定的喷油压力。

4.喷油量控制：ECM控制喷油嘴的喷油量和喷油时间。

喷油嘴内部有一个电磁阀，由ECM控制开闭。

当ECM输出喷油信号时，电磁阀开启，喷油嘴喷出燃油；关闭时，则停止喷油。

5.燃油雾化和混合：喷油嘴将燃油以高压喷射进入气缸中，燃油在喷油嘴的内部会经过细小的孔口或喷孔，形成雾化状态，使燃油和空气更好地混合。

6.燃烧效果监测和反馈：ECM通过传感器监测发动机的燃烧效果和排气情况，如氧传感器、曲轴位置传感器等，根据实际情况对喷油参数进行调整，以保证最佳的燃烧效率。

7.故障检测和报警：电控喷油系统还可以监测各个传感器和执行器的工作情况，如果发现异常情况，如传感器故障、电磁阀堵塞等，ECM会发送故障码，并通过车内的仪表盘显示相应的警示灯。

总的来说，汽油发动机电控喷油系统通过电子控制模块对喷油嘴的喷油量、喷油时机和喷油持续时间等参数进行精确控制，以实现对发动机燃油喷射过程的精确控制，提高燃烧效率，达到更低的排放和更好的动力性能。

电控燃油喷射系统工作原理
电控燃油喷射系统是一种现代化的汽车燃油供给系统，它的工作原理是利用电子控制器来管理和控制燃油喷射器的工作，以确保发动机的燃烧效率和排放性能。

该系统由多个部件组成，包括传感器、电子控制器、喷油器和燃油供应系统。

传感器用于检测发动机状态和环境参数，比如发动机转速、进气温度、空气流量等。

这些数据将传输给电子控制器，电子控制器根据这些数据进行计算，并根据发动机工作需要来控制喷油器的喷油量和喷油时机。

当气门开启，气缸内形成负压时，电子控制器会从传感器获取相关数据，并计算出所需的燃油量。

然后，电子控制器通过电磁阀控制喷油器喷射所需的燃油量。

燃油通过喷油器进入气缸内进行燃烧，从而提供动力。

电控燃油喷射系统具有多个优势。

首先，它可以根据发动机状态和工作要求对燃油喷射进行精确控制，以提高燃烧效率和动力输出。

其次，通过控制喷油量和喷油时机，可以减少排放物的产生，降低环境污染。

此外，它还可以提供更好的燃油经济性和可靠性。

总之，电控燃油喷射系统通过利用传感器和电子控制器来管理和控制燃油喷射，以优化发动机的工作效率和排放性能。

这种系统在现代汽车中被广泛应用，并成为提高动力性能和环保性能的关键技术。

电控燃油喷射系统工作原理
电控燃油喷射系统（Electronic Fuel Injection System，简称EFI 系统）是一种利用计算机控制引擎燃油喷射量和喷射时机的燃油供给系统。

它的工作原理主要包括以下几个步骤：
1. 燃油供给：燃油经过燃油泵送压力后进入燃油喷射嘴，喷射嘴是由喷油电磁阀控制的。

燃油供给系统还包括燃油滤清器、燃油沉淀器等组件。

2. 空气供给：空气通过空气滤清器进入进气歧管，然后经过节气门进入发动机气缸。

3. 传感器控制：系统中配备了多个传感器，如空气流量传感器、氧气传感器、水温传感器等，用于监测发动机状态和环境参数。

这些传感器将收集的数据发送给控制器进行分析和计算。

4. 控制器计算：控制器是EFI系统中的核心部件，它根据传感器采集到的数据，通过内部的计算算法和存储的映射表，来确定当前的喷油量和喷油时机。

5. 喷油：根据控制器的指令，喷油器打开喷油电磁阀，让精确计算的燃油以适当的喷射时间和喷射量喷入发动机气缸中。

喷油时机和喷射量的精确控制能够提高燃烧效率，减少废气排放。

6. 点火系统：与EFI系统配套使用的还有点火系统，它控制着火花塞的点火时机和点火能量，以确保燃烧正常进行。

通过以上步骤，EFI系统可以实现对引擎燃油喷射量和喷射时机的精确控制，提高燃烧效率，降低废气排放，以及提升发动机的动力性能和燃油经济性。
