下载文档原格式
铝合金压铸件表面处理方法
铝合金压铸件是一种制造工艺简便、加工效率高并且具有坚固性能的
金属零件。
但是，由于铝合金压铸件的表面易受氧化和腐蚀的影响，
所以表面处理方法的选择就显得非常重要。
本文将就铝合金压铸件表
面处理方法进行详细阐述。
第一步：清洗表面
清洗表面是铝合金压铸件表面处理的第一步。
在这一步骤中，铝合金
压铸件需要通过机械清洗或化学清洗的方式，将其表面杂质去除干净。
通常，我们可以用稀酸或碱溶液对其表面进行处理。
第二步：氧化处理
氧化处理是铝合金压铸件表面处理的另一种方法。
高温微型氧化、电
化学氧化和冷轧棕化氧化等方法可以被用来处理表面。
其处理过程可
以在铝合金压铸件表面形成一个保护层，起到保护铝合金压铸件的作用。
有趣的是，当这一步骤完成后，铝合金表面会呈现出一种金属光泽。
第三步：喷涂处理
当然，喷涂处理也是铝合金压铸件表面处理的一种常用方法。
喷涂处
理主要使用的是喷涂机器，将特定的颜料和化合物喷涂在铝合金表面上。
这种方式因为可以实现各种颜色的处理，常常被制造业接受。
总体来说，对于铝合金压铸件表面处理，清洗表面、氧化处理和喷涂
处理三种方法的适用性和效果都良好。
然而，这些处理的方法选用应
该根据不同的生产需求和成本进行综合考虑。

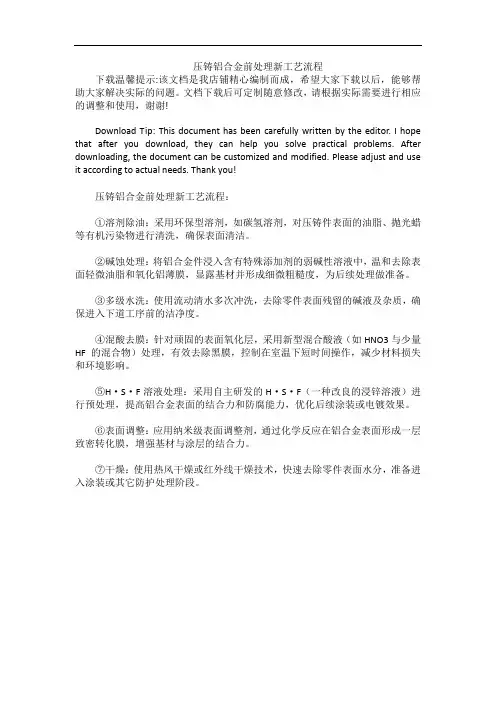

压铸铝合金前处理新工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!压铸铝合金前处理新工艺流程：①溶剂除油：采用环保型溶剂，如碳氢溶剂，对压铸件表面的油脂、抛光蜡等有机污染物进行清洗，确保表面清洁。
②碱蚀处理：将铝合金件浸入含有特殊添加剂的弱碱性溶液中，温和去除表面轻微油脂和氧化铝薄膜，显露基材并形成细微粗糙度，为后续处理做准备。
③多级水洗：使用流动清水多次冲洗，去除零件表面残留的碱液及杂质，确保进入下道工序前的洁净度。
④混酸去膜：针对顽固的表面氧化层，采用新型混合酸液（如HNO3与少量HF的混合物）处理，有效去除黑膜，控制在室温下短时间操作，减少材料损失和环境影响。
⑤H·S·F溶液处理：采用自主研发的H·S·F（一种改良的浸锌溶液）进行预处理，提高铝合金表面的结合力和防腐能力，优化后续涂装或电镀效果。
⑥表面调整：应用纳米级表面调整剂，通过化学反应在铝合金表面形成一层致密转化膜，增强基材与涂层的结合力。
⑦干燥：使用热风干燥或红外线干燥技术，快速去除零件表面水分，准备进入涂装或其它防护处理阶段。
锌合金压铸件表面处理和调整：锌合金压铸件（含铝约4%的锌合金材科)具有精度高、加工过程无切割或少切割、密度小、有一定机械强度等优点。
因此在工业:对受力不大、形状复杂的结构和装饰零什，广泛采用锌合金压铸件。
锌合金容易被腐蚀，故常采用电镀层作为防护层或防护装饰层，电镀前需要进行预镀铜。
其表面调整工艺由活化和预镀组成。
锌合金压铸件经磨光，抛光，除油后，表面有一层极薄的氧化模。
为保证镀层的结合强度，通常选用1%--3%的氮氟酸溶液，浸渍活化3-5s。
当表面呈现均匀小泡或微变色时，马上出槽清洗。
还可以采用15一20m1./I.的氟硼酸溶液腐蚀活化处理3一5s.活化后的工件即可进行氰化预镀铜。
为保证形状复杂的锌合金压铸零件有良好的电镀分散能力和覆盖能力，并防止锌与电镀液中电位较正的金属离子发生置换反应，影响镀层的结合力，锌合金压铸零件应带电下槽，入槽后采用2--3A,%d㎡大电流冲击电镀1一3min,以便很快镀覆一层完整而孔隙较少的致密铜展。
然后恢复正常电流密度,采用阴极移动电沉积铜时，可获得结晶细致、平滑的铜镀层。
预镀铜底层的厚度应不少于5u m,最好8--1C u m以上。
预镀铜太薄，在后绞进行酸性镀铜或镀镍时不足以阻止溶液对锌合金的浸蚀，此外预镀铜越薄，铜向锌合金的扩散越快，因表面镀层与锌合金基体的电位差而引起的电化学腐蚀也超严重。
形状不太复杂的锌合金压铸件也可以采用中性镍镀液预镀。
铝合金压铸件表面处理和调整：在铝及铝合金上电渡时:a.铝及铝合金极易生成氧化膜，严重形响镀层的结合力;b.铝的电极电位很负，浸入电镀液时容易与具有较正电位的金属离子发生置换，影响镀层结合力c.铝及铝合金的膨胀系数比其他金属大，因此不宜在温度变化较大的范圈内进行电镀，也将引起较大的应力。
从而使结合力不牢；d.铝是两性金属，能溶丁酸和碱，在酸性和碱性电镀液中都不稳定;e.铝合金压铸件有砂眼、气孔，会残留镀液和氢气，容易鼓泡，也会降低镀层和基体金间的结合力。

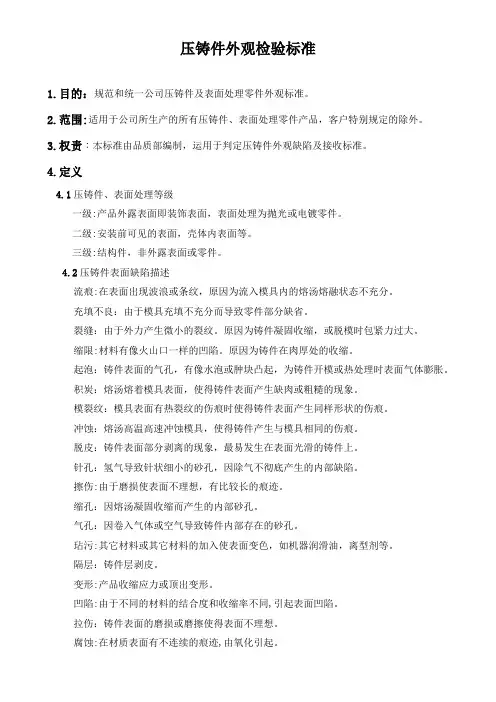

压铸件外观检验标准1.目的：规范和统一公司压铸件及表面处理零件外观标准。
2.范围:适用于公司所生产的所有压铸件、表面处理零件产品，客户特别规定的除外。
3.权责：本标准由品质部编制，运用于判定压铸件外观缺陷及接收标准。
4.定义4.1压铸件、表面处理等级一级:产品外露表面即装饰表面，表面处理为抛光或电镀零件。
二级:安装前可见的表面，壳体内表面等。
三级:结构件，非外露表面或零件。
4.2压铸件表面缺陷描述流痕:在表面出现波浪或条纹，原因为流入模具内的熔汤熔融状态不充分。
充填不良：由于模具充填不充分而导致零件部分缺省。
裂缝：由于外力产生微小的裂纹。
原因为铸件凝固收缩，或脱模时包紧力过大。
缩限:材料有像火山口一样的凹陷。
原因为铸件在肉厚处的收缩。
起泡：铸件表面的气孔，有像水泡或肿块凸起，为铸件开模或热处理时表面气体膨胀。
积炭：熔汤熔着模具表面，使得铸件表面产生缺肉或粗糙的现象。
模裂纹：模具表面有热裂纹的伤痕时使得铸件表面产生同样形状的伤痕。
冲蚀：熔汤高温高速冲蚀模具，使得铸件产生与模具相同的伤痕。
脱皮：铸件表面部分剥离的现象，最易发生在表面光滑的铸件上。
针孔：氢气导致针状细小的砂孔，因除气不彻底产生的内部缺陷。
擦伤:由于磨损使表面不理想，有比较长的痕迹。
缩孔：因熔汤凝固收缩而产生的内部砂孔。
气孔：因卷入气体或空气导致铸件内部存在的砂孔。
玷污:其它材料或其它材料的加入使表面变色，如机器润滑油，离型剂等。
隔层：铸件层剥皮。
变形:产品收缩应力或顶出变形。
凹陷:由于不同的材料的结合度和收缩率不同,引起表面凹陷。
拉伤：铸件表面的磨损或磨擦使得表面不理想。
腐蚀:在材质表面有不连续的痕迹,由氧化引起。
凹痕:由于挤压或撞击而产生的凹坑。
毛刺:在孔或边有粗糙和锋利的棱角(相对于材料的厚度和凸起的高度)。
冷隔:在两处或更多的材料融合点有线条(并且终止了结合或流动)分模线:在模具的两块或镶块之间有一条明显的线,例如:如果模具安装不当,在模具的主要部分能明显的看到明显的看到微小的凸起的线条。

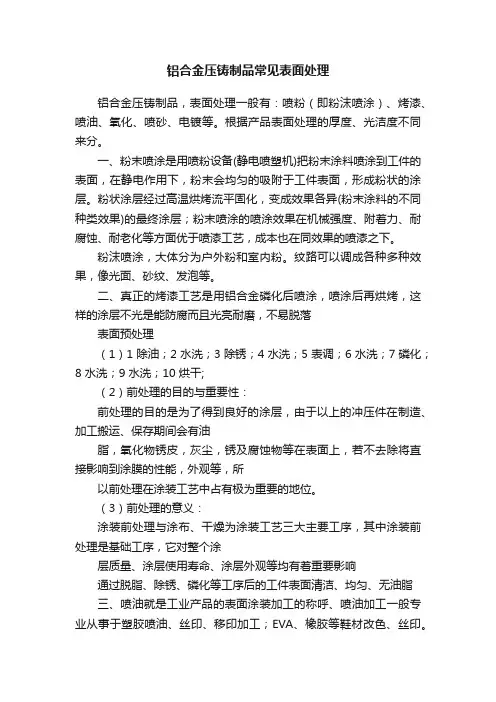

铝合金压铸制品常见表面处理铝合金压铸制品，表面处理一般有：喷粉（即粉沫喷涂）、烤漆、喷油、氧化、喷砂、电镀等。
根据产品表面处理的厚度、光洁度不同来分。
一、粉末喷涂是用喷粉设备(静电喷塑机)把粉末涂料喷涂到工件的表面，在静电作用下，粉末会均匀的吸附于工件表面，形成粉状的涂层。
粉状涂层经过高温烘烤流平固化，变成效果各异(粉末涂料的不同种类效果)的最终涂层；粉末喷涂的喷涂效果在机械强度、附着力、耐腐蚀、耐老化等方面优于喷漆工艺，成本也在同效果的喷漆之下。
粉沫喷涂，大体分为户外粉和室内粉。
纹路可以调成各种多种效果，像光面、砂纹、发泡等。
二、真正的烤漆工艺是用铝合金磷化后喷涂，喷涂后再烘烤，这样的涂层不光是能防腐而且光亮耐磨，不易脱落表面预处理（1）1 除油；2 水洗；3 除锈；4 水洗；5 表调；6 水洗；7 磷化；8 水洗；9 水洗；10 烘干;（2）前处理的目的与重要性：前处理的目的是为了得到良好的涂层，由于以上的冲压件在制造、加工搬运、保存期间会有油脂，氧化物锈皮，灰尘，锈及腐蚀物等在表面上，若不去除将直接影响到涂膜的性能，外观等，所以前处理在涂装工艺中占有极为重要的地位。
（3）前处理的意义：涂装前处理与涂布、干燥为涂装工艺三大主要工序，其中涂装前处理是基础工序，它对整个涂层质量、涂层使用寿命、涂层外观等均有着重要影响通过脱脂、除锈、磷化等工序后的工件表面清洁、均匀、无油脂三、喷油就是工业产品的表面涂装加工的称呼、喷油加工一般专业从事于塑胶喷油、丝印、移印加工；EVA、橡胶等鞋材改色、丝印。
拥有喷涂线、丝印线、移印机等设备，并可根据客户要求，生产耐高温、耐摩擦、耐紫外、耐酒精、耐汽油等产品。
加工范围：电子产品：普通喷漆、PU漆、橡胶漆(手感漆)、(如：U盘、MP3、摄像头、网络周边产品及其它电子产品。
)，可喷涂注塑加工遇到的难以解决的问题，如气纹、熔接缝等，具有喷涂橡胶漆(手感漆)经验，具备手感漆返工技术。
铝合金压铸后表面处理

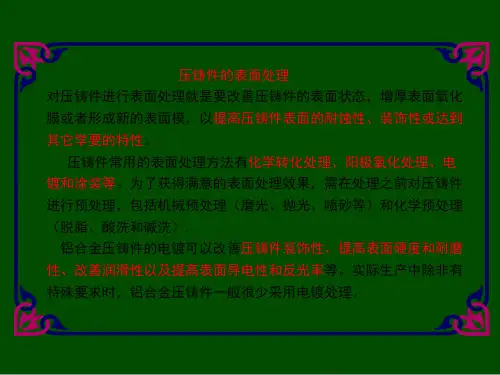

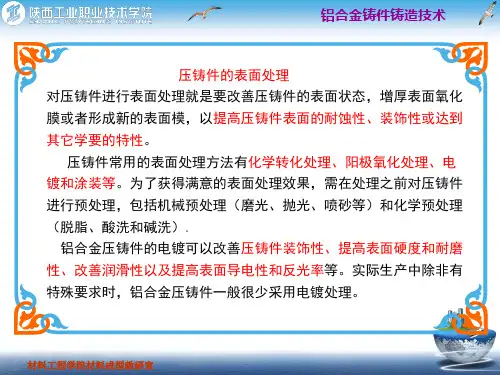

铝合金压铸表面处理一般有抛光、氧化、电泳、电镀、烤漆等。
1. 抛光：将表面的尖锐的凹痕或痕迹去除，使表面光滑平整，达到漂亮的外观效果。
2. 氧化：将表面形成一层氧化膜，以抵御对铝合金表面的腐蚀，并可以形成不同颜色的表面外观效果。
3. 电泳：通过在表面施加高压电流，使表面形成电泳膜，来达到防腐蚀、抗氧化、装饰和提高耐磨性的目的。
4. 电镀：将一层金属覆盖在表面上，以提高表面的耐磨性和装饰性，以及防止表面的腐蚀。
5. 烤漆：将颜料与溶剂混合制成的特定颜色的涂料，涂在表面上，以增强表面的装饰性能和耐磨性能。

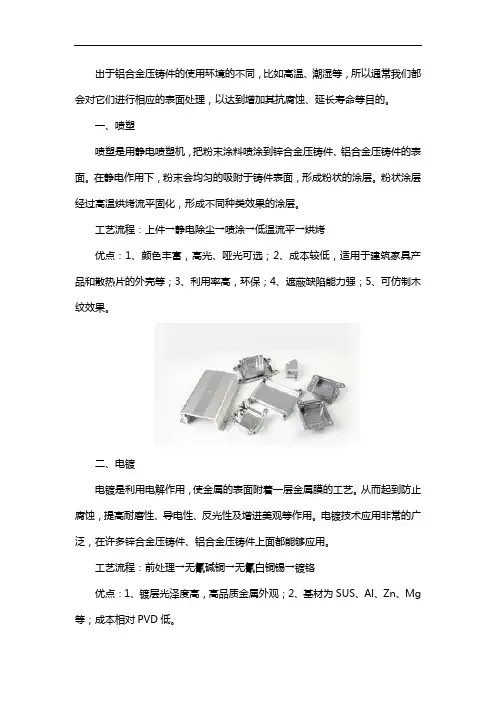

出于铝合金压铸件的使用环境的不同，比如高温、潮湿等，所以通常我们都会对它们进行相应的表面处理，以达到增加其抗腐蚀、延长寿命等目的。
一、喷塑喷塑是用静电喷塑机，把粉末涂料喷涂到锌合金压铸件、铝合金压铸件的表面。
在静电作用下，粉末会均匀的吸附于铸件表面，形成粉状的涂层。
粉状涂层经过高温烘烤流平固化，形成不同种类效果的涂层。
工艺流程：上件→静电除尘→喷涂→低温流平→烘烤优点：1、颜色丰富，高光、哑光可选；2、成本较低，适用于建筑家具产品和散热片的外壳等；3、利用率高，环保；4、遮蔽缺陷能力强；5、可仿制木纹效果。
二、电镀电镀是利用电解作用，使金属的表面附着一层金属膜的工艺。
从而起到防止腐蚀，提高耐磨性、导电性、反光性及增进美观等作用。
电镀技术应用非常的广泛，在许多锌合金压铸件、铝合金压铸件上面都能够应用。
工艺流程：前处理→无氰碱铜→无氰白铜锡→镀铬优点：1、镀层光泽度高，高品质金属外观；2、基材为SUS、Al、Zn、Mg 等；成本相对PVD低。
缺点：环境保护较差，环境污染风险较大。
三、抛光抛光是利用柔性抛光工具和磨料颗粒，或其他抛光介质对锌合金压铸件表面进行的修饰加工。
针对不同的抛光过程:粗抛(基础抛光过程)，中抛(精加工过程)和精抛(上光过程)，选用合适的抛光轮可以达到最佳的抛光效果，同时提高抛光效率。
技术特点：提高锌合金压铸件的尺寸精度或几何形状精度，得到光滑表面或镜面光泽，同时也可消除光泽。
杭州富阳迅达喷塑厂位于杭州富阳市鹿山街道，是一家具有多年表面处理,静电喷塑的专业生产厂家。
主要喷塑产品有通信行业、邮电器材行业、空调板、护栏等。
静电喷塑采用进口设备，对施工对环境无污染，对人体无毒害，适用于电柜、电缆桥架、铝合金表面喷涂、高速公路防眩板、围墙护栏、健身器材、铸件喷塑等产品。
