cad练习题（打印版）100### CAD练习题（打印版）#### 1. 基础绘图练习题目要求：- 使用CAD软件绘制一个简单的房间平面图。
- 房间尺寸为：长4米，宽3米，高2.5米。
- 房间内需要包含以下家具：一张床（长2米，宽1.5米），一张桌子（长1.2米，宽0.6米），两把椅子（每把椅子长0.5米，宽0.5米）。
- 房间的门位于长边的中间，门宽0.9米，高2米。
- 房间的窗户位于短边的中间，窗户宽1.5米，高1.5米。
操作步骤：1. 打开CAD软件，创建一个新的绘图文件。
2. 设置绘图单位为米。
3. 使用矩形命令绘制房间的外框。
4. 根据尺寸绘制床、桌子和椅子。
5. 使用门和窗户命令或矩形命令绘制门和窗户。
6. 保存并打印图纸。
#### 2. 进阶建模练习题目要求：- 绘制一个简单的机械零件，例如齿轮。
- 齿轮的齿数为20，模数为2。
- 齿轮的直径为50厘米。
- 齿轮中心有一个直径为10厘米的孔。
操作步骤：1. 打开CAD软件，创建一个新的绘图文件。
2. 设置绘图单位为厘米。
3. 使用圆命令绘制齿轮的外圆。
4. 使用阵列命令创建齿轮的齿。
5. 使用圆命令绘制齿轮中心的孔。
6. 保存并打印图纸。
#### 3. 三维建模练习题目要求：- 绘制一个简单的三维物体，例如一个立方体。
- 立方体的边长为10厘米。
- 在立方体的一个面上绘制一个直径为5厘米的圆。
操作步骤：1. 打开CAD软件，创建一个新的三维绘图文件。
2. 设置绘图单位为厘米。
3. 使用立方体命令绘制立方体。
4. 切换到立方体的顶面视图。
5. 使用圆命令在顶面上绘制一个圆。
6. 保存并打印图纸。
#### 4. 综合应用练习题目要求：- 绘制一个简单的建筑立面图。
- 建筑高度为10米，宽度为5米。
- 建筑包含两层，每层高度为4米。
- 建筑的窗户位于每层的中间，窗户宽2米，高1.5米。
- 建筑的门位于底层的中间，门宽1米，高2米。
操作步骤：1. 打开CAD软件，创建一个新的绘图文件。
CAD绘图练习（附答案）练习题1：简单的二维图形绘制目标技能点：线条、圆形、矩形的绘制与编辑。
任务要求：1.绘制一个矩形：创建一个尺寸为100mm × 50mm的矩形。
2.在矩形内部绘制一个圆形：圆心在矩形的中心，半径为20mm。
3.在矩形的右上角绘制一条斜线：斜线长度为70mm，倾斜角度为45度。
4.对矩形进行修改：将矩形的长度从100mm修改为150mm，并保持宽度不变。
5.将圆形移动到矩形的左下角。
练习题2：二维复杂形状绘制目标技能点：多边形、修剪、延伸、镜像。
任务要求：1.绘制一个正六边形：每边长度为50mm。
2.在六边形的一个角上绘制一个小正方形：边长为20mm。
3.在六边形的中心绘制一个圆形：半径为30mm。
4.使用修剪工具修剪掉六边形与正方形重叠的部分。
5.使用镜像工具将修剪后的图形沿六边形的中心对称轴进行镜像。
练习题3：三维建模基础目标技能点：立方体、圆柱体、圆锥体的创建与组合。
任务要求：1.创建一个立方体：边长为100mm。
2.在立方体的一侧创建一个圆柱体：高度为100mm，底面直径为30mm，圆柱体的底面与立方体的一侧面相切。
3.在圆柱体的顶部创建一个圆锥体：高度为50mm，底面直径与圆柱体顶部直径相同。
4.将圆柱体和圆锥体的交集部分从立方体中切除。
5.对模型进行渲染，设置材质与光源，使其看起来更逼真。
练习题4：工程图绘制目标技能点：标注、尺寸、剖视图、投影视图。
任务要求：1.绘制一个简单的机械部件的主视图、俯视图和左侧视图：部件包括一个带有圆孔的长方体。
2.在主视图中标注部件的尺寸。
3.绘制部件的剖视图：显示圆孔的内部结构。
4.在所有视图中添加尺寸标注和注释：标注圆孔的直径和长方体的长度、宽度和高度。
5.使用图层管理工具区分不同的视图和标注。
练习题5：复杂三维模型构建目标技能点：布尔运算、复杂形状组合、细节建模。
任务要求：1.创建一个三维模型：由一个长方体和一个圆柱体组成，圆柱体的底面半径为20mm，高度为60mm，圆柱体位于长方体的中心。
【三维练习题29】本题主要是介绍：1、再次复习“拉升”命令的使用。
2、再介绍“剖切”命令的用法。
最近几题，都是介绍“剖切”命令，这个命令的重要性，仅次于“拉升”、“旋转”和“布尔运算”，也是一个比较重要、且经【三维练习题28】本题主要是介绍：1、还是复习“拉升”命令的使用。
2、再介绍“剖切”命令的多种用法。
最近几题，都是介绍“剖切”命令，这个命令的重要性，仅次于“拉升”、“旋转”和“布尔运算”，也是一个比较重要、且经常要【AutoCAD三维建模 36 】—习题(36)—三维旋转、差集、倒角【三维练习题36】本题主要是介绍：1、本题用“三维旋转”命令旋转面域，以达到所要求的角度2、再使用“拉伸”命令，拉伸成三个实体3、利用“差集”命令，在两个实体减去一个小实体4、运用“倒角”命令，使实体达到预期目标用到的命令。
希望大家多多练习。
常要用到的命令。
希望大家多多练习。
AutoCAD三维建模 35 】—习题(35)—三维旋转、拉伸、交集【三维练习题35】本题主要是介绍：1、本题用两次“三维旋转”命令旋转面域，以达到所要求的效果。
2、再使用“拉伸”命令，拉伸成交合的两个实体3、利用“交集”命令，使两个实体产【AutoCAD三维建模 1 】—习题(1)—拉升、倒角从现在开始，我们逐步进入到AutoCAD的三维建模中去，我准备了大量的三维习题，由简而繁，一道一道地讲解绘图过程，使大家逐步熟悉CAD各个三维命令的使用，通过这一系列的讲解，大家应能熟练地进行三维建模。
在机械制造业，如能提供一幅三视图纸，附加一个形象的立体图，给加工者去制作，那是很完美的事情。
因此我觉得，学好三维建模，其实比学会渲染更重要。
所以对广大的初学者而言，一开始，应尽心尽力地先学好三维建模，只有能熟练地进行三维建模以后，再搞些渲染，这样，不仅图画的正确清爽，而且效果上佳，这就更是锦上添花了。
三维建模的实体，可以在AutoCAD里快速生成三视图和消隐立体图，从而付之打印。
cad练习图及答案【篇一：cad练习题(附带详细绘图步骤)】>10.1 习题1：定数等分画圆弧◆练习说明：1、此图中间为6等分，可使用定数等分命令分段；2、连续曲线可采用多段线的圆弧命令快速绘制。
◆操作提示：⑴先画一条长为70的直线，然后在这条直线上6等分（如图所示）⑵使用“多段线”命令，在“指定起点: 指定下一个点或 [圆弧(a)/半宽(h)/长度(l)/放弃(u)/宽度(w)]:”提示下输入a；在“指定圆弧的端点或[角度(a)/圆心(ce)/方向(d)/半宽(h)/直线(l)/半径(r)/第二个点(s)/放弃(u)/宽度(w)]:”提示下输入d，开始绘制圆弧的方向（如图所示）⑶重复以上的操作，完成圆弧的绘制（如图所示）⑷选择“圆”命令，捕捉圆的中点，在“指定圆的半径或(d)]”提示下输入35，回车⑸删除辅助线，添加尺寸标注（如图所示）直径 [10.2 习题2：环形阵列画圆弧◆练习说明：1、此图外面由8段相同的圆弧构成；2、使用环形阵列命令快速绘制。
【篇二：cad画图练习题一与答案】>4：求： a 值 = ？5：求： ra 值 = ？6：求： a 值 = ？b 值 = ？7：求： a 值 = ？b 值 = ？8：求： a 值 = ？9：求： a 值 = ？10：求： a 值 = ？【篇三：cad练习题答案】s=txt>1、以下说法正确的是（ c ）a、逆时针角度为正值b、顺时针角度为负值c、角度的正负要依据设置d、以上都不对2、要表明绝对位置为5，5的点的方式是：（ c ）a、@5，5b、#5，5c、5，5d、5〈53、要表示离现在对象4单位远，成37度角的点用（ b ）表示a、4〈37b、@4〈37c、4，37d、37〈44、在cad中为一条直线制作平行线用什么命令最简单（c）a.移动b.镜像c.偏移d.旋转5、一个完整的尺寸由哪几部分组成（d）a.尺寸线、文本、箭头b.尺寸线、尺寸界线、文本、标记c.基线、尺寸界线、文本、箭头d.尺寸线、尺寸界线、文本、箭头6、autocad中用于绘制圆弧和直线结合体的命令为（c）a.圆弧b.构造线c.多段线d.样条曲线7、下列不属于图层设置的范围有ca.颜色b.线宽c.过滤器d.线型8、下列选项中，不属于图层状态控制的有（b）a.冻结/解冻b.修改c.开/关d.解锁/锁定9、要修改cad的绘图背景色，应选择（c）。
CAD制图练习题一、基本操作类1. 请在CAD软件中新建一个空白图纸，并设置图幅为A3大小。
2. 练习使用CAD的直线、矩形、圆等基本绘图命令。
3. 利用图层管理功能，创建至少三个图层，并分别设置不同的颜色和线型。
4. 练习使用移动、复制、旋转、缩放等编辑命令。
5. 学会使用修剪、延伸、打断等修改命令。
二、绘图技巧类1. 绘制一个正五边形，并标注其边长和面积。
2. 绘制一个直径为100mm的圆，并在圆内绘制一个正方形，使正方形的四个角分别与圆相切。
3. 绘制一个长方体，并标注其长、宽、高尺寸。
4. 绘制一个等边三角形，并将其旋转30度。
5. 绘制一个直径为200mm的圆，并在圆上等分绘制8个半径为50mm的圆弧。
三、标注与文字类直线段圆角度半径图纸名称设计单位设计人审核人3. 练习使用多行文字和单行文字命令，分别输入一段说明性文字。
四、布局与打印类1. 创建两个布局，分别为“立面图”和“平面图”。
2. 在“立面图”布局中，设置合适的视口比例，并显示立面图内容。
3. 在“平面图”布局中，设置合适的视口比例，并显示平面图内容。
4. 练习使用打印样式表，为图纸添加颜色和线型。
5. 设置打印范围，将图纸打印到A3纸张上。
五、综合应用类墙体门窗楼梯标注尺寸轴承座齿轮螺栓标注尺寸和公差电源开关电阻电容标注线路和元件名称六、三维建模类1. 使用CAD软件创建一个简单的长方体模型，并对其进行表面渲染。
2. 绘制一个球体，并将其切割成两半，展示内部结构。
3. 建立一个圆锥体，并标注其底面半径和高。
4. 创建一个组合体模型，包含圆柱、圆锥和球体。
5. 练习使用三维阵列和三维镜像命令，三维模型布局。
七、图纸管理类1. 将已完成的三张图纸合并为一个文件，并分别命名为“立面图”、“平面图”和“细部图”。
2. 练习使用外部参照功能，将一张图纸作为参照插入到另一张图纸中。
3. 使用块命令，创建一个标准图块，并将其插入到多个图纸中。

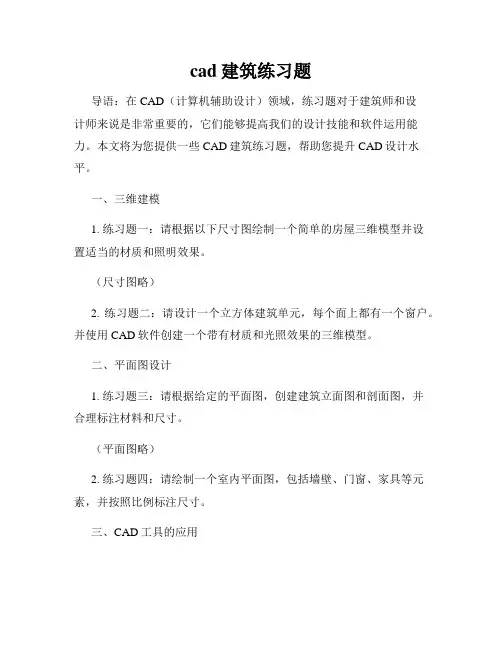

cad建筑练习题导语：在CAD（计算机辅助设计）领域，练习题对于建筑师和设计师来说是非常重要的，它们能够提高我们的设计技能和软件运用能力。
本文将为您提供一些CAD建筑练习题，帮助您提升CAD设计水平。
一、三维建模1. 练习题一：请根据以下尺寸图绘制一个简单的房屋三维模型并设置适当的材质和照明效果。
（尺寸图略）2. 练习题二：请设计一个立方体建筑单元，每个面上都有一个窗户。
并使用CAD软件创建一个带有材质和光照效果的三维模型。
二、平面图设计1. 练习题三：请根据给定的平面图，创建建筑立面图和剖面图，并合理标注材料和尺寸。
（平面图略）2. 练习题四：请绘制一个室内平面图，包括墙壁、门窗、家具等元素，并按照比例标注尺寸。
三、CAD工具的应用1. 练习题五：请使用CAD软件设计一个简单的房屋平面图，并使用合适的CAD工具创建屋顶，如尖顶、平顶等。
2. 练习题六：请使用CAD软件绘制一个大厅的室内设计图，包括吊顶、照明装置、地板纹理等设计元素。
四、CAD绘图技巧1. 练习题七：请使用CAD软件绘制一幅20x20米的城市街景。
注意细节和比例的处理，并合理添加合适的元素，如交通标志、树木等。
2. 练习题八：请使用CAD软件设计一条地铁隧道的剖面图，并根据需要添加合适的细节，如通风口、照明装置等。
五、CAD渲染技巧1. 练习题九：请使用CAD软件创建一个建筑模型，并使用渲染技巧为其添加逼真的材质和光照效果。
2. 练习题十：请使用CAD软件设计一个室外景观场景，并使用渲染技巧添加适当的植物、水体等元素，营造真实自然的效果。
结语：通过这些CAD建筑练习题的实践，您可以不断提升自己的设计和软件运用能力，为将来的建筑项目打下坚实的基础。
在CAD练习过程中，要保持耐心和毅力，并不断学习和探索新的CAD技术和工具。
希望本文能够对您的CAD建筑练习有所帮助。
CAD三维建模面上作圆、旋转建实体、镜像工程此题主要是介绍：1、在实体的面上作圆并拉升，2、旋转建实体的运用。
3、二维命令“复制”、“镜像”的运用。
下面，是本习题的详细绘图步骤讲解，最后面是绘图步骤讲解的Flash动画演示：1、翻开CAD，点击“东南等轴测视图”按钮，进入到东南视图界面。
2、在东南视图的界面里，点击“长方体”命令，指定长方体的角点，并输入“L”，画长方体。
3、接着，输入“长宽高”的尺寸，前面的教程已讲过，“ 长宽高”对应UCS的坐标为XYZ。
4、长方体画好后，输入消隐命令：“hide”，快捷命令为“hi”。
这个命令以后经常要用的，大家一定要熟记。
5、点击“面UCS”按钮，启动“面UCS”命令后，点击长方体上一个面，UCS坐标就移动倒这个面上，而且这个面，成为XY平面。
操作正确后，回车确认。
6、用直线命令，画一辅助线段，此线段在平面的中间，方向垂直。
如下列图。
7、选择“圆”命令，以辅助线段的中点为圆心，在这个平面上画一R3.5的圆，如下列图，8、在长方体的一个面上画好圆后，用拉伸命令，对这个圆进行拉伸，拉伸的高度为1，倾斜度为0。
拉伸完成后，点击“世界UCS”按钮，退出对长方体一个面的UCS 控制。
9、用“多段线”命令，画一封闭的多段线，尺寸见题目“前视图”的中间一头大一头小的圆柱的一半剖切尺寸，或见下列图中的输入尺寸。
10、尺寸输入完成后，最后输入“C”，所画的多段线就成了一个“封闭的多段线”。
“封闭的多段线”可以直接拉伸成实体，或旋转建模成实体，可以省去再做成面域这一步。
11、用“旋转建模”命令，将刚画的封闭的多段线，旋转成一头大一头小的圆柱实体。
依照的旋转轴见下列图。
12、用“移动”命令，移动这个圆柱实体，移动基点是圆柱实体小头的圆心，移动到长方体面上圆的圆心处。
注意，由于圆柱实体的长度已经扣除了长方体面上圆的高度“1”，因此，移动到长方体这里时，面上圆会显示2个圆心，我们选择靠外面的1个即可。
