火灾自动报警系统暗配管施工方案

火灾自动报警系统的施工方案1.消防报警系统及联动系统的总体施工程序本工程结合前述施工特点,我们在施工过程中遵循以消防控制中心为中心向其它区域辐射布置的原则,做到建筑内各部位报警点与消防中心百分之百通讯正常｡在具体施工过程中,与土建工程密切配合做好预埋及预留的交接检查工作,做到严格､认真､细致､准确的工作｡总体施工程序如下图:2. 线管施工工艺及施工技术措施(1)为使火灾报警系统和消防通讯系统之间独立工作,互相之间不产生干扰,采取两个系统单独敷射管路,不共用管路,使各系统运行可靠｡(2)明管作业基本程序用于必须明敷的机房､泵房､配电室等特殊部位｡a.确定电器设备的安装位置｡b.划出管路中心线和管路交叉位置｡c.量出管线长度｡e.把钢管或硬塑管按建筑结构形状弯曲｡f.根据测得管线长度锯切钢管并处理切口毛刺｡g.用铰板或套丝机铰制管端螺纹,或用特制工具加工管端｡h.将管子､接线盒､开关盒､锁母等按依次的顺序装配连成一体进行安装｡i.做接地(如工程施工有要求时)及补刷防锈漆｡j.管子长度每超过45米无弯曲时,应设接线盒;管子长度每超过30米有一个弯曲时,应设接线盒;管子长度每超过20米有二个弯曲时,应设接线盒;管子长度每超过12米有三个弯曲时,应设接线盒;接线盒处应进行垮接,垮接应牢固｡k. 明装管子入盒时,盒外侧应套锁母,内侧应装护口,在吊顶盒的内､外侧均应套锁母;在吊顶内敷设的管线,应采用单独的卡具､吊具或支撑固定点｡l. 管线经过变形缝时,应采取补偿措施,管子应在刷完防火漆并完全干燥之后,再进行安装,安装工作完成之后,应将接线盒及损坏的防火漆补齐｡m. 穿线之前,应将管口的护口安装完毕,清除管内的积水及杂物,不同系统､不同电压等级､不同电流类别的线路,不应穿在同一管内或线槽的同一槽孔内,在管子或线槽内的线路,不应扭结或有接头,导线的接头,应在接线盒内焊接或用接线端子压接｡(3)预埋线管作业基本程序用于大面积探测器､联动设备等｡预埋在土建专业绑扎第一层钢筋后进行,并使用作好防锈处理的管材｡a.确定设备的位置,留好盒位｡b.测量敷设线路长度｡c.配管加工(弯曲､锯割､套螺纹)｡e.将管与盒按已确定的安装位置连接起来(预埋管接头需焊接)｡f.管口堵上木塞或废纸,盒内填满废纸或木屑,防止进入水泥砂浆或杂物｡g检查是否有管､盒遗漏或设位错误｡h盒口隔3-5mm厚隔板紧扣模板固定于钢筋上,管路中间适当捆绑固定,管路距模板距离不小于30mm｡i.在盒附近楼板上刷红色油漆(100x100mm2)以方便检查｡(4)线管敷设的一般工艺要求a.钢管除锈与涂漆钢管内､外均应刷防腐漆,埋入混凝土内的管外壁除外;埋入土层内的钢管,应刷两度沥青或使用镀锌钢管;埋入有腐蚀性土层内的钢管,应按设计规定进行防腐使用镀锌钢管时,在镀层剥落处,也应刷防腐漆;有防火要求的钢管,应按所选涂料要求涂刷防火涂料｡b.切断钢管可用钢锯切断或管子切割机割断｡切断长度应考虑管端伸入盒内的长度及盒所占的尺寸,钢管不应有折扁和裂缝,管内无铁屑及毛刺,切断口应锉平,管口应刮光｡c.套丝丝口连接,管端套丝长度应小于管接头长度的1/2｡薄壁钢管的连接必须用丝扣连接｡厚壁钢管可用管子铰板和管螺纹板牙套制,套制完螺纹后,随即清理管口,将管口端面和内壁的毛刺锉光,使管口保持光滑｡d.弯管钢管明配需随建筑物结构形状进行立体布置,但要尽量减少弯头｡e.连接钢管之间的连接,一般采用套管连接｡套管连接宜用于暗配管,套管长度为连接管外径的1.5-3倍;连接管的对口处应位于套管的中心,焊接应焊接牢固､严密｡丝扣连接, 管端套丝长度不应小于管接头长度的1/2;在管接头两端应焊跨接地线(有技术要求时),薄壁钢管必须丝扣连接｡钢管与接线盒的连接,可采用螺母连接或焊接｡采用螺母连接时,先在管端上一锁紧螺母,然后将盒上的敲落孔打掉,将管子穿入孔内,再用手旋上盒内螺母,最后用扳手把盒外锁紧螺母旋紧,伸入盒内的管长度应小于10mm｡(5)明管固定与排布工艺(钢管部分)明管用吊装､支架敷设或沿墙安装时,固定点的距离应均匀,管卡与终端､转弯中点､电气器具或按线盒边缘的距离为150-500mm,中间固定点间的最大允许距离应符合规定｡a. 钢管进入接线盒及配电箱时,露出锁紧螺母的丝扣应为2-4扣｡b.钢管与设备连接时,应将钢管敷设到设备内,如不能直接进入时,可按下列方法进行连接:在干燥房间内,可在钢管出口处加保护软管引入设备;在室外潮湿房间内,可采用防湿软管或在管口处装设防水弯头;当由防水弯头引出的导线接至设备时,导线套绝缘软管保护,并应有防水弯头引入设备;金属软管引入设备时,软管与钢管､软管与设备间的连接应用软管接头连接,软管在设备上应用管卡固定,其固定点间距不大于1m,金属软管不能作为接地导体｡c.埋地钢管露出地面的管口距抹灰后的地面高度应不小于200mm｡d.钢管的接地在钢管上打孔或焊接螺丝,用镀锌螺栓引4mm2专用黄绿接地软线与接地体连接｡3.穿线施工工艺及施工技术措施(1)线缆穿管敷设a.线缆穿管敷设应使用刚性带线(钢线或塑线)｡b.穿钢管时应先安装护口,特制钢管螺接头除外｡c.当穿线困难时,可使用滑石粉润滑,禁止使用油脂或墨粉｡e.线缆在穿线盒内应留有200-300mm的余量,以方便安装设备时拉线｡f.长度超过3米的垂直管内的导线敷设后应在顶端､中间盒内进行固定｡g.线缆截断时预留的长度应考虑线缆连至准确接线位置的路径及接线的余量｡(2)线缆用线槽敷设主干线缆敷设前应核对线缆手册,确认型号规格､数量,起止部位无误后方可敷设｡a.线缆出入线槽应有防护管或护口｡b.线缆在线槽内排放应整齐,转弯处应有适度裕量(10-20mm)｡c.垂直线槽内的线缆应每隔2米设一固定点,且应分匝固定,固定时应防止损伤外皮｡(3)线缆标记及校核a.线缆成组敷设应在始端及终端拴电线/缆标牌,标明成组编号及始､终点设备编号或名称,同一设备内线缆较多时还应标明接线端子排的编号｡b.线缆敷设完毕后进行接线前应及时进行绝缘摇测,使用受控仪表,一般动力､控制线缆采用500V摇表,网络等弱电线路视线缆规格可采用250V摇表,对成组敷设的线间及分别对地进行摇测,绝缘阻值不应低于20MΩ,测试完毕后应将被测线路充分放电｡c.绝缘测试无误的线缆在接线前同时进行通/断测试,保证畅通并在始､终端做出识别同一芯导线的标记,能够完全通过线芯颜色区分线芯的除外｡e.绝缘测试不合格及不畅通(断线或阻值大)的线缆应查明原因进行处理,否则应重新敷设｡4.报警设备的固定设备的固定要采用与其重量､固定方式相适应的固定件(如螺栓､槽钢等)｡(1) 直接固定除非特别说明,自身不附带固定架的墙装设备均采用直接固定方式,直接固定应由设备自身的安装孔确定固定件位置｡(2) 间接固定a. 用于水泵动力盘柜､消防报警主机､联动台的安装固定｡b. 落地安装的设备及有支架的墙装设备应先按设备重量固定支架或底座,支架或底座的形式应考虑设备的进线方式,并作防腐防锈处理｡c.电气设备固定时应调整安装固定的水平､垂直度,使其不大于0.1%,探测器倾斜安装时不应大于45度｡e.现场拆包安装的随设备文件应备案保存备用,或原样封存在设备内部｡f.设备固定时不应对设备外壳､内部部件产生冲撞,以免影响功能,必要时应经许可先将部分或全部内部部件拆除后再固定外壳,外壳固定完毕后再恢复部件的安装｡(3)电气设备的进线､接线:a.电气设备进线应有计划地确定进线方式,进线孔要合理使用｡b.电气设备接线前应确认线缆已完成绝缘测试､通/断测试等自检内容｡c.电气设备的接线应按照接线图进行,发生不一致时要按变更文件处理｡e.具体接线､标号､设备内部排线､包匝固定等应符合国家有关规范要求,做到整齐､牢固｡。

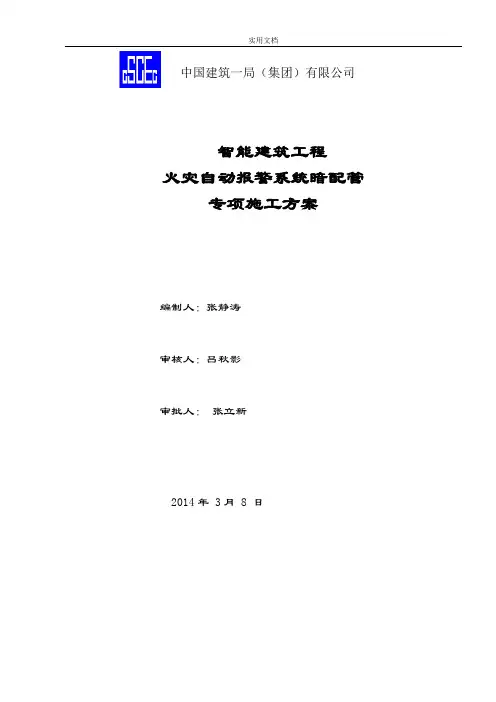

智能建筑工程火灾自动报警系统暗配管专项施工方案编制人：张静涛审核人：吕秋影审批人： 张立新2014年 3月 8 日中国建筑一局（集团）有限公司目录一、编制依据二、工程概况三、施工准备四、施工安排五、施工范围六、电气暗配管施工工艺流程七、配管的施工过程八、暗配管的质量控制要点九、施工质量通病的防治十、暗配管施工的安全生产措施十一、施工中必须落实的事宜合和国际中心结构阶段火灾自动报警系统暗配管专项施工方案一、编制依据《智能建筑工程质量验收规范》（GB50339-2003）《建筑工程施工质量统一标准》（GB50300—2001）二、工程概况本项目为山西顺德房地产开发有限公司开发，工程隶属于山西省太原市，场地位于太原市长风商务区S6地块，北侧为商务西四条，西侧和南侧临接干渠路，东接商务西环路。

本项目是集办公、餐饮、会议、展览为一体的现代化办公综合体。

基地内建有南北两栋高层建筑，使用功能以办公为主。

高层建筑层数为：地上南/北：29/33层，地下3层，建筑高度为南/北127/143米，总高度南/北塔楼150/170米。

裙房功能为会议、展厅、商业、餐饮等功能，建筑层数为：地上4层，地下3层。

地下主要功能为车库、设备用房，建筑层数为地下3层。

在地下工程东南地下二层设有平时为地下汽车库，战时为核6级常6级甲类人防物资库，地下三层设有战时为核6级常6级甲类二等人员掩蔽和核6级常6级甲类人防物资库。

本工程地上建筑面积为：116436.37㎡，地下建筑面积为：32936.91㎡，主楼结构形式为型钢混凝土框架-钢筋混凝土核心筒结构，裙房为框架结构。

建筑使用年限：50年；建筑防火分类：一类；建筑耐火等级：地上一级，地下一级。

电气分部包括消防报警、弱电等系统，管路采用镀锌钢管，现浇混凝土结构内暗敷设。

三、施工准备人员准备：本工程在结构预留预埋阶段技工配置10人、普工配置15人机械准备：套丝机一台、手动畏管器5套、液压畏管器一台、钢锯10把、卷尺10把、切割机2台等相应辅助工具材料准备：按照设计图纸内所涉及的管材提前将厂家确定，相关质量证明文件准备齐全，确保工程材料按时进场四、施工安排：根据土建施工进度计划进行施工，在结构墙体钢筋绑扎完毕并验收合格后将管路及接线盒按照图纸设计位置安装到位，在顶板低筋绑扎完成后将顶板内所需管路及接线盒安装到位。

火灾自动报警系统施工方案包括七个方面：管路敷设，管内穿线，桥架敷线、安装，探测器、手动报警按钮安装，端子箱安装，模块的安装，系统接地装置安装。

一、管路敷设1、按施工图放线。

2、火灾自动报警系统的传输线路均采用穿金属管、可挠（金属）电气导管、B1级以上的刚性塑料管或封闭式线槽保护方式布线。

3、消防控制、通信和警报线路采用暗敷设时，用金属管、可挠（金属）电气导管、B1级以上的刚性塑料管保护，并敷设在不燃烧体的结构层内，保护层厚度不小于30mm。

当采用明敷设时，应采用金属管、可挠（金属）电气导管或金属封闭线槽保护，矿物绝缘类不燃性电缆可直接明敷。

4、从接线盒处引到探测器底座盒、控制设备盒、扬声器箱的线路均加金属软管保护。

5、管路长度每超过30m，无弯曲时，在便于接线处装设接线盒。

管路长度每超过20m，有一个弯曲时，在便于接线处装设接线盒。

管路长度每超过10m，有两个弯曲时，在便于接线处装设接线盒。

管路长度每超过8m，有三个弯曲时，在便于接线处装设接线盒。

6、金属管子入盒，盒外侧套锁母，内侧装保护口；在吊顶内敷设时，盒的内外侧均套锁母。

塑料管入盒应采取相应固定措施。

7、在敷设各类管路时，采用单独的卡具固定。

8、管路的直线段每隔1.0m-1.5m设置固定点。

在管路接头处、距接线盒0.2m处、管路走向改变或转角处也需设置固定点。

9、消防控制设备的外接导线，采用金属软管作套管，其长度不大于2m，且采用管卡固定，其固定点间距不大于0.5m，金属软管与消防控制设备的接线盒（箱）采用锁母固定，并根据配管规定接地。

工作接地线采用铜芯绝缘导线或电缆。

二、管内穿线1、在管内或槽内穿线前，应将其内的杂物清除干净，管路清除干净后，向管内吹入少量滑石粉，以便穿线，并将管子端部装上护口，以防管口将导线绝缘层划破。

2、火灾自动报警系统的传输线路和50V以下供电的控制线路，应采用电压等级不低于交流300V/500V的铜芯绝缘导线或铜芯电缆。

中国建筑一局（集团）有限公司智能建筑工程火灾自动报警系统暗配管专项施工方案编制人：张静涛审核人：吕秋影审批人：张立新2014年3月8 日目录一、编制依据二、工程概况三、施工准备四、施工安排五、施工范围六、电气暗配管施工工艺流程七、配管的施工过程八、暗配管的质量控制要点九、施工质量通病的防治十、暗配管施工的安全生产措施十一、施工中必须落实的事宜合和国际中心结构阶段火灾自动报警系统暗配管专项施工方案一、编制依据《智能建筑工程质量验收规范》（GB50339-2003）《建筑工程施工质量统一标准》（GB50300—2001）二、工程概况本项目为山西顺德房地产开发有限公司开发，工程隶属于山西省太原市，场地位于太原市长风商务区S6地块，北侧为商务西四条，西侧和南侧临接干渠路，东接商务西环路。

本项目是集办公、餐饮、会议、展览为一体的现代化办公综合体。

基地内建有南北两栋高层建筑，使用功能以办公为主。

高层建筑层数为：地上南/北：29/33层，地下3层，建筑高度为南/北127/143米，总高度南/北塔楼150/170米。

裙房功能为会议、展厅、商业、餐饮等功能，建筑层数为：地上4层，地下3层。

地下主要功能为车库、设备用房，建筑层数为地下3层。

在地下工程东南地下二层设有平时为地下汽车库，战时为核6级常6级甲类人防物资库，地下三层设有战时为核6级常6级甲类二等人员掩蔽和核6级常6级甲类人防物资库。

本工程地上建筑面积为：116436.37㎡，地下建筑面积为：32936.91㎡，主楼结构形式为型钢混凝土框架-钢筋混凝土核心筒结构，裙房为框架结构。

建筑使用年限：50年；建筑防火分类：一类；建筑耐火等级：地上一级，地下一级。

电气分部包括消防报警、弱电等系统，管路采用镀锌钢管，现浇混凝土结构内暗敷设。

三、施工准备人员准备：本工程在结构预留预埋阶段技工配置10人、普工配置15人机械准备：套丝机一台、手动畏管器5套、液压畏管器一台、钢锯10把、卷尺10把、切割机2台等相应辅助工具材料准备：按照设计图纸内所涉及的管材提前将厂家确定，相关质量证明文件准备齐全，确保工程材料按时进场四、施工安排：根据土建施工进度计划进行施工，在结构墙体钢筋绑扎完毕并验收合格后将管路及接线盒按照图纸设计位置安装到位，在顶板低筋绑扎完成后将顶板内所需管路及接线盒安装到位。

(完整word版)火灾自动报警系统施工方案(DOC)火灾自动报警系统是一种重要的安全设备，其作用是在火灾发生时能快速、准确地进行报警，以便及时进行灭火和疏散人员。

本文将介绍火灾自动报警系统的施工方案。

一、项目简介火灾自动报警系统是一种先进的安全措施，其主要由探测器、火灾报警控制器、报警装置和联动设备等组成。

探测器负责感知火灾，火灾报警控制器负责火灾信号的处理与传输，报警装置负责发出声光报警信号，联动设备负责与其他系统联动，如水系统、电气系统等。

二、施工方案1. 方案设计：根据建筑物的特点、使用需求及消防设计要求，确定报警系统的布置方案。

要充分考虑建筑物的楼层、分区、重点部位等因素，以确保覆盖范围全面且有效。

2. 设备安装：根据设计方案确定探测器、火灾报警控制器、报警装置和联动设备的位置，并进行固定安装。

安装过程中要确保设备固定牢固、线路布置整齐，并避免与其他设备产生干扰。

3. 线路布置：根据实际情况，进行线路布置。

要严格按照施工图纸进行布线，确保布线路径简洁明了，避免线路交叉、绕远等情况。

同时，要注意线路的绝缘和防火性能。

4. 系统调试：安装完成后需要进行系统调试。

调试过程中需要保证所有设备正常工作，信号传输畅通，报警装置声光效果良好。

调试完成后，需要对系统进行全面测试，确保系统的可靠性和稳定性。

5. 配套设施：为了有效地使用火灾自动报警系统，还需要配套一些设施。

如应急照明系统，用于火灾发生时提供有效的照明条件；应急电源系统，用于避免因外部供电故障导致系统失效等。

三、施工注意事项1. 施工人员必须按照相关技术规范进行作业，保持施工现场的整洁与安全。

2. 施工过程中要严格按照施工图纸和设计方案进行施工，避免随意更改设备位置和线路布置。

3. 施工人员需熟悉相关设备的操作和安装要求，做到专业施工。

4. 在施工过程中，要避免与其他工程施工发生冲突，确保施工进度和质量。

5. 施工完成后，需要对系统进行全面的验收，确保系统达到设计要求和相关标准。

WORD完美资料编辑自动火灾报警系统施工方案（一）配管及管内穿线工程1、总则认真消化、熟悉图纸，所有配管工程必须以设计图纸为依据，严格按图施工，不得随意改变管材质、设计走向主连接位置。

如必须改变位置和走向，除在图上标示清楚外，同时办理有关变更手续。

2、暗配管需沿最近路线敷设，尽量减少弯头数。

埋入墙和地面混凝土中的管个壁离结构表面的净距不应小于30 mm，进入落地式电柜的管线应排列整齐，高度一致，管口应高出基础面不小于50mm。

3、所有穿线钢管均采用冷弯法，弯曲半径暗配管不得小于其外径的10倍，明配管不得小于管外径的6倍。

管材弯曲处严禁有折皱、凹凸、裂缝等现象，管子弯扁度不得大于管径的10%。

4、管路长度超过一定距离时，管路中间应加装过路接线盒或把管径放大一级：管子长度每超过45m，无弯曲时；管子长度每超过30m，有一个弯曲时；管子长度每超过20m，有二个弯曲时；管子长度每超过12m，有三个弯曲时。

5、加装接线盒的位置奕便于穿线与检修维护，不宜在潮湿有腐蚀性介质场所加装接线盒。

管子入盒时，盒外侧应套锁母，专业整理分享内侧应装护口，在吊顶内敷设时，盒的内外侧均应套锁母。

6、管内或线槽的穿线，应在穿线前应将管、槽内的积水及杂物清除干净。

7、不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽的同一孔内。

导线在管、槽内，不应有接头或扭结。

导线的接头应在接线盒内焊接或用端子连接。

敷设在地下室等潮湿或多尘场所管路的管口和管子连接处，均应作密封处理。

（二）线槽安装1、在吊顶内敷设的各类管路和线槽需采用单独的卡具吊装或支持物固定，不要依附在吊顶支架上。

2、线槽的直线段应每隔1.0~1.5m设置吊顶或支点。

在下列部位也设置支、吊点：线槽接头处；距接线盒0.2m处；线槽走向改变或转弯处。

3、吊装线槽的吊杆直径不小于6mm。

4、管线径过建筑物的变形缝（包括沉降、伸缩缝、抗震缝）处，应采取补偿措施。

导线跨越变形缝的两侧应固定，并留有适当余量。

火灾自动报警系统施工方案与技术措施火灾自动报警系统安装工序：优化后的施工图，技术交底施工准备→系统清管穿线→线路测试、设备编码安装→消防中心线路测试、报警主设备安装→系统回路及联动控制点测试→报警系统调试→各系统联动调试→系统联网试运行→内部验收。

电线管敷设（1）配管应严格按施工图的走向，位置进行施工，如需变更，除应在图上标示清楚外，尚应及时办理有关变更手续。

暗敷在墙、楼板中线管外壁离结构表面的保护层厚度不小于30mm。

暗配的线管管路应沿最近的线路敷设,并应减少弯曲、尽量减少弯头个数，管路长度超过一定的距离时，中间应加装接线盒。

埋入混凝土内的管子离表面净距不小于15mm。

（2）根据设计图和施工现场情况加工成型弯管，一般管径为20mm以下用手扳弯管器，管径25mm以上使用液压弯管器。

管字断口处应平齐不外斜，刮锉光滑，无毛刺。

管子套丝处应干净清晰，丝口长度为管接头的二分之一，不乱不过长，弯管半径应大于管径的10倍。

（3）根据设计图要求固定线盒实际位置，并将线盒固定牢固。

管路应用管箍丝扣连接，套丝不得有乱扣现象。

上好管箍后，管口应对齐，外露丝扣不多于2扣；管路超过下列长度时，应加装过路盒，其位置应便于穿线，无弯时30m，有一个弯时20m，有两个弯时15m，有三个弯时8m；盒开孔应整齐与管径相吻合，要求一管一孔，不得开长孔，管口入盒和接头处应用专用接地卡连接，管口与线盒应用锁母锁紧。

将封堵好的线盒固定牢靠，管路每隔1M左右用铁丝绑扎牢固。

盒、箱拟用螺丝固定在模板上，管子入箱盒采用端头连接并用锁母锁紧，一管一孔，里口平齐。

管子弯曲采用冷弯法，弯曲半径不得小于管外径的6倍，弯曲处严禁有折皱，凹凸、裂缝等现象。

线路施工方案和技术措施（1）线槽敷设1）线槽直线段每隔1.0～1.5m设置吊点和支点，在下列部位也应增设吊点或支点：线槽接头处,距接线盒0.2m处,线槽走向改变或转角处。

吊装线槽的吊杆直径不应小于6mm。

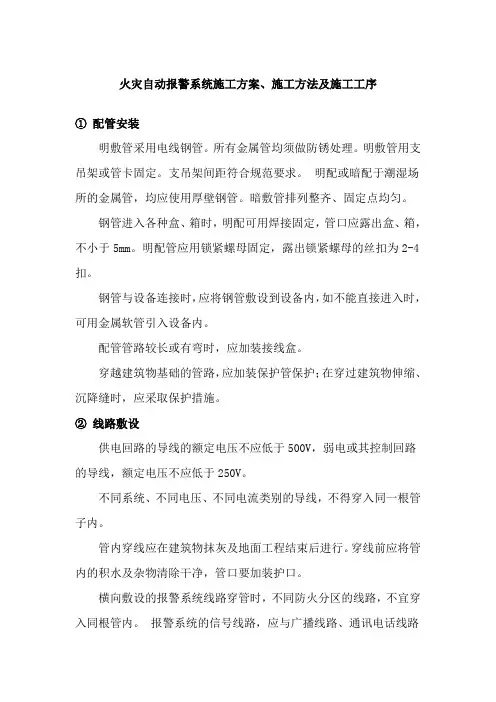

火灾自动报警系统施工方案、施工方法及施工工序①配管安装明敷管采用电线钢管。

所有金属管均须做防锈处理。

明敷管用支吊架或管卡固定。

支吊架间距符合规范要求。

明配或暗配于潮湿场所的金属管，均应使用厚壁钢管。

暗敷管排列整齐、固定点均匀。

钢管进入各种盒、箱时，明配可用焊接固定，管口应露出盒、箱，不小于5mm。

明配管应用锁紧螺母固定，露出锁紧螺母的丝扣为2-4扣。

钢管与设备连接时，应将钢管敷设到设备内，如不能直接进入时，可用金属软管引入设备内。

配管管路较长或有弯时，应加装接线盒。

穿越建筑物基础的管路，应加装保护管保护；在穿过建筑物伸缩、沉降缝时，应采取保护措施。

②线路敷设供电回路的导线的额定电压不应低于500V，弱电或其控制回路的导线，额定电压不应低于250V。

不同系统、不同电压、不同电流类别的导线，不得穿入同一根管子内。

管内穿线应在建筑物抹灰及地面工程结束后进行。

穿线前应将管内的积水及杂物清除干净，管口要加装护口。

横向敷设的报警系统线路穿管时，不同防火分区的线路，不宜穿入同根管内。

报警系统的信号线路，应与广播线路、通讯电话线路分别穿管敷设。

导线在管内，不得有接头的扭结，其接头应在接线（盒）内连接，导线进入接线盒内应有适当余量，导线末端应有编号标志。

管内穿的导线总截面积（包括导线外护层）不应超过管内截面积的40%。

管内穿线结束后，应进行绝缘电阻测试，每个回路的绝缘电阻值，不低于20MΩ。

导线型号、规格应符合设计图纸的要求。

系统的传输线路，应选择不同颜色的绝缘导线。

同一工程中相同用途的绝缘线，颜色应一致，接线端子应有标号。

系统的弱电线路的电缆管井、封闭线槽、电缆桥架等，应与强电线路电缆管井、封闭线槽、电缆桥架等分别设置或保持一定距离。

电缆应绑扎于电缆桥架梯铁或线槽内横铁上，以减少电缆自身承受的重力。

电缆的弯曲半径应大于电缆直径的15倍。

电缆长度应逐盘核对，并根据图纸上各段线路的长度来选配电缆，以避免电缆的接续。

火灾自动报警系统施工技术方案措施目录一、系统组成和分布： (1)二、系统的主要特点： (1)三、系统施工方案： (1)(一)配管、配线 (1)(二)火灾自动触发报警装置的安装 (4)(三)手动触发报警装置（手动火灾报警按钮）的安装 (5)(四)火灾报警控制器的安装 (5)(五)消防联动控制装置的安装 (5)(六)系统接地装置的安装 (6)(七)火灾自动报警系统及消防联动装置调试 (6)(八)火灾自动报警系统及消防联动装置验收 (7)一、系统组成和分布：烟感探测器、温感探测器、红外对射探测器、模块、主机二、系统的主要特点：自动报警联动三、系统施工方案：火灾自动报警系统的施工，是火灾自动报警系统工程应用的重要环节，系统施工质量如何，直接影响系统能否正常发挥作用。

为了保证系统的施工质量，必须严格执行国家标准《火灾自动报警系统施工及验收规范》的规定。

(一)配管、配线1．线管、线盒等的预埋、预留按招标书工程技术要求，消防工程的所有预埋预留由消防施工单位负责，这就要求土建工程开工时，消防施工单位就须进场配合施工。

(1) 准备工作：因管线敷设方式为暗敷，工程项目开工前，消防电气技术人员需会同土建施工技术人员共同查对土建和消防电气施工图，确定管线预埋途径、设备线盒安装位置，排出配合交叉施工计划。

(2) 配管方法：配管材料按电气设计总说明中要求，在普通平面采用PVC硬塑料管P20或P25暗敷，其保护层≥3cm。

施工程序为：根据线管的每段埋设位置和线管所需长度进行锯断、弯曲，做好部分管与盒的连接，然后在配合土建施工敷设时进行管与管及管与盒（箱）的预埋和连接,并加以临时固定。

土建捣制砼时，派员检查管、盒是否有损坏现象，并及时处理。

(3) 配管技术要求与注意事项①管子弯曲时可采用冷弯法或热弯法。

②管与管的连接采用专用成品管接头进行连接，连接管两端需涂套管专用胶合剂贴接。

③管与盒（箱）连接：连接管外径应与盒（箱）敲落孔相一致，管口光滑，一管一孔顺直进入盒（箱），进入深度＜5mm，多根管进入配电箱时应长度一致，排列间距均匀，管与盒（箱）应固定牢固，各种盒（箱）的敲落孔不被利用的不应被破坏。

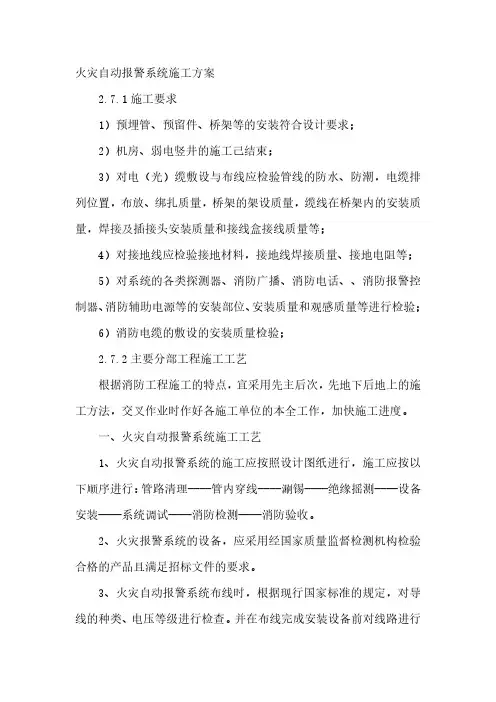

火灾自动报警系统施工方案2.7.1施工要求1）预埋管、预留件、桥架等的安装符合设计要求；2）机房、弱电竖井的施工己结束；3）对电（光）缆敷设与布线应检验管线的防水、防潮，电缆排列位置，布放、绑扎质量，桥架的架设质量，缆线在桥架内的安装质量，焊接及插接头安装质量和接线盒接线质量等；4）对接地线应检验接地材料，接地线焊接质量、接地电阻等；5）对系统的各类探测器、消防广播、消防电话、、消防报警控制器、消防辅助电源等的安装部位、安装质量和观感质量等进行检验；6）消防电缆的敷设的安装质量检验；2.7.2主要分部工程施工工艺根据消防工程施工的特点，宜采用先主后次，先地下后地上的施工方法，交叉作业时作好各施工单位的本全工作，加快施工进度。

一、火灾自动报警系统施工工艺1、火灾自动报警系统的施工应按照设计图纸进行，施工应按以下顺序进行：管路清理----管内穿线----涮锡----绝缘摇测----设备安装----系统调试----消防检测----消防验收。

2、火灾报警系统的设备，应采用经国家质量监督检测机构检验合格的产品且满足招标文件的要求。

3、火灾自动报警系统布线时，根据现行国家标准的规定，对导线的种类、电压等级进行检查。

并在布线完成安装设备前对线路进行绝缘摇测，在各线路的绝缘值达到设计要求时方能进行设备的安装。

绝缘摇测的具体操作为：首先将应将干线和支线分开，一人摇测，一人读数并及时做好记录，保持摇表平稳的情况下，摇动速度应保持在120r/min左右，读数应采用一分钟后的读数为宜。

4、火灾报警控制器容量和每一回路所连接的火灾探测器和控制模块或信号模块的地址编码总数应留有约20%的余量。

5、在管内或线槽内的穿线，要在建筑抹灰及地面工程结束后进行。

在穿线前，将管内或线槽内的积水及杂物清除干净。

当管路较长或转弯较多时,要在穿线的同时往管内吹入适当的滑石粉。

6、不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽的同一槽孔内。

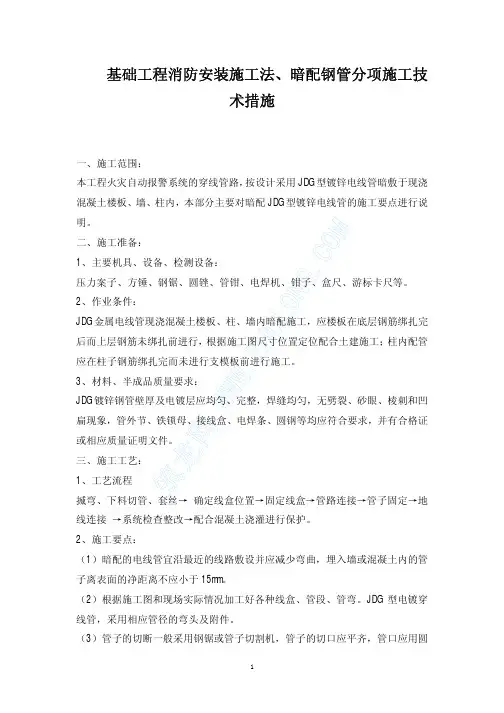

筑龙网 W W W .Z H U L O N G .C O M 基础工程消防安装施工法、暗配钢管分项施工技术措施一、施工范围：本工程火灾自动报警系统的穿线管路，按设计采用JDG 型镀锌电线管暗敷于现浇混凝土楼板、墙、柱内，本部分主要对暗配JDG 型镀锌电线管的施工要点进行说明。

二、施工准备： 1、主要机具、设备、检测设备：压力案子、方锤、钢锯、圆锉、管钳、电焊机、钳子、盒尺、游标卡尺等。

2、作业条件： JDG 金属电线管现浇混凝土楼板、柱、墙内暗配施工，应楼板在底层钢筋绑扎完后而上层钢筋未绑扎前进行，根据施工图尺寸位置定位配合土建施工；柱内配管应在柱子钢筋绑扎完而未进行支模板前进行施工。

3、材料、半成品质量要求：JDG 镀锌钢管壁厚及电镀层应均匀、完整，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象，管外节、铁锁母、接线盒、电焊条、圆钢等均应符合要求，并有合格证或相应质量证明文件。

三、施工工艺：1、工艺流程揻弯、下料切管、套丝→ 确定线盒位置→固定线盒→管路连接→管子固定→地线连接 →系统检查整改→配合混凝土浇灌进行保护。

2、施工要点：（1）暗配的电线管宜沿最近的线路敷设并应减少弯曲，埋入墙或混凝土内的管子离表面的净距离不应小于15mm 。

（2）根据施工图和现场实际情况加工好各种线盒、管段、管弯。

JDG 型电镀穿线管，采用相应管径的弯头及附件。

（3）管子的切断一般采用钢锯或管子切割机，管子的切口应平齐，管口应用圆筑龙网 W W W .Z H U L O N G .C O M 锉锉平，使其光滑、无毛刺。

（4）管路超过下列长度时，应在便于穿线的地方增设接线盒：无弯曲时，30m ；有一个弯时，20m ；有两个弯时，15m ；有三个弯曲时，8m 。

（5）焊接钢管的内、外壁应进行防腐处理，埋设于混凝土内的钢管外壁可不进行防腐；直埋设于土层内的钢管其外壁应涂两度历青漆。

钢管防腐前应先将内外壁的锈蚀物清理干净。

钢管内壁的防腐方法为：先用绑有布条的铁丝将钢管内壁的锈蚀物拉拽干净，然后将钢管的一头垫高，由高端处将防腐漆注入钢管内壁，并不停地转动钢管，直到从低端处流出防腐漆为止，待内壁的防腐漆干燥后即可使用。

中国建筑一局（集团）有限公司智能建筑工程火灾自动报警系统暗配管专项施工方案编制人：***审核人：***审批人：张立新2014年3月8 日目录一、编制依据二、工程概况三、施工准备四、施工安排五、施工范围六、电气暗配管施工工艺流程七、配管的施工过程八、暗配管的质量控制要点九、施工质量通病的防治十、暗配管施工的安全生产措施十一、施工中必须落实的事宜合和国际中心结构阶段火灾自动报警系统暗配管专项施工方案一、编制依据《智能建筑工程质量验收规范》（GB50339-2003）《建筑工程施工质量统一标准》（GB50300—2001）二、工程概况本项目为山西顺德房地产开发有限公司开发，工程隶属于山西省太原市，场地位于太原市长风商务区S6地块，北侧为商务西四条，西侧和南侧临接干渠路，东接商务西环路。

本项目是集办公、餐饮、会议、展览为一体的现代化办公综合体。

基地内建有南北两栋高层建筑，使用功能以办公为主。

高层建筑层数为：地上南/北：29/33层，地下3层，建筑高度为南/北127/143米，总高度南/北塔楼150/170米。

裙房功能为会议、展厅、商业、餐饮等功能，建筑层数为：地上4层，地下3层。

地下主要功能为车库、设备用房，建筑层数为地下3层。

在地下工程东南地下二层设有平时为地下汽车库，战时为核6级常6级甲类人防物资库，地下三层设有战时为核6级常6级甲类二等人员掩蔽和核6级常6级甲类人防物资库。

本工程地上建筑面积为：116436.37㎡，地下建筑面积为：32936.91㎡，主楼结构形式为型钢混凝土框架-钢筋混凝土核心筒结构，裙房为框架结构。

建筑使用年限：50年；建筑防火分类：一类；建筑耐火等级：地上一级，地下一级。

电气分部包括消防报警、弱电等系统，管路采用镀锌钢管，现浇混凝土结构内暗敷设。

三、施工准备人员准备：本工程在结构预留预埋阶段技工配置10人、普工配置15人机械准备：套丝机一台、手动畏管器5套、液压畏管器一台、钢锯10把、卷尺10把、切割机2台等相应辅助工具材料准备：按照设计图纸内所涉及的管材提前将厂家确定，相关质量证明文件准备齐全，确保工程材料按时进场四、施工安排：根据土建施工进度计划进行施工，在结构墙体钢筋绑扎完毕并验收合格后将管路及接线盒按照图纸设计位置安装到位，在顶板低筋绑扎完成后将顶板内所需管路及接线盒安装到位。

消防火灾自动报警系统施工方案消防火灾自动报警系统施工方案一、火灾自动报警系统施工工序根据施工设计图纸及工程特点，合理安排施工工序。

扫管→穿线准备→穿平层支路线→桥架内主线→摇测绝缘→设备安装→配合消防总包调试→配合消防总包系统调试。

二、线管及线槽安装工程中所用导线、管材及电气原件均应符合国家的现行技术标准，并有生产许可证和产品合格证。

符合设计要求，技术规格书。

消防控制、广播、电源、通讯和报警线路，宜暗敷在非燃烧体结构内，当必须明敷时，应在金属线管及线槽上采取刷环氧防火涂料进行保护措施，如采用绝缘和护套为非燃烧性材料的电缆时，可不穿金属管保护，但应敷设在消防专用的电缆竖井内。

管子入盒时，盒外侧应套锁母，内侧应装管口护套，在吊顶内敷设时，盒的内外侧均应套锁母。

在吊顶内敷设各类明装线管、线槽时，宜采用单独的卡具吊装或支撑物固定。

明装线管固定间距应均匀，管卡与终端、弯头中心、电气器具或盒（箱）边缘的距离宜为150～500mm，钢管管卡间的最大距离下列规定。

线槽的直线段应每隔1.0～1.5 m设置吊点或支点，吊装线槽的吊杆直径，采用10 mm。

在下列部位也应设置吊点或支点。

线槽接头处；距接线盒200 mm处；线槽走向改变或转角处。

三、线管、线槽内导线敷设在穿线前，对已预埋管路；应对照图纸检查预埋管数量、位置，并应将管内或线槽内的积水及杂物清除干净。

保证管路畅通，盒箱与管口应加管口护套，并固定牢固，无用管口应封堵。

导线应符合下列要求：火灾自动报警系统的传输线路应采用铜芯绝缘导线或铜芯绝缘电缆，其电压等级不应低于交流250 v，火灾报警信号总线采用NH-RVS-2×2.5导线；火灾报警DC24V电源线采用NH-BV-2X2.5；消防电话线采用ZR-BV-2×1.5；消火栓泵控制线采用NH-KVV-4X1.5；联动控制线采用NH-BV-2X1.0。

探测器之间和探测器至手动报警按钮间导线采用RVS电线。
