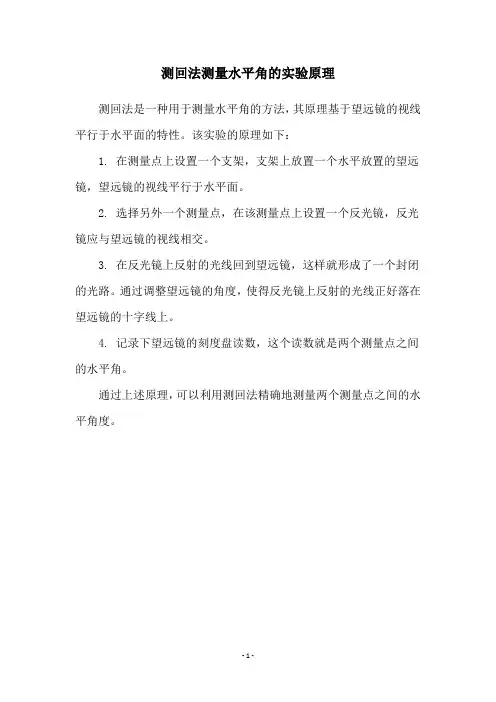

测回法测量水平角的实验原理
测回法是一种用于测量水平角的方法，其原理基于望远镜的视线平行于水平面的特性。

该实验的原理如下：
1. 在测量点上设置一个支架，支架上放置一个水平放置的望远镜，望远镜的视线平行于水平面。

2. 选择另外一个测量点，在该测量点上设置一个反光镜，反光镜应与望远镜的视线相交。

3. 在反光镜上反射的光线回到望远镜，这样就形成了一个封闭的光路。

通过调整望远镜的角度，使得反光镜上反射的光线正好落在望远镜的十字线上。

4. 记录下望远镜的刻度盘读数，这个读数就是两个测量点之间的水平角。

通过上述原理，可以利用测回法精确地测量两个测量点之间的水平角度。

- 1 -。

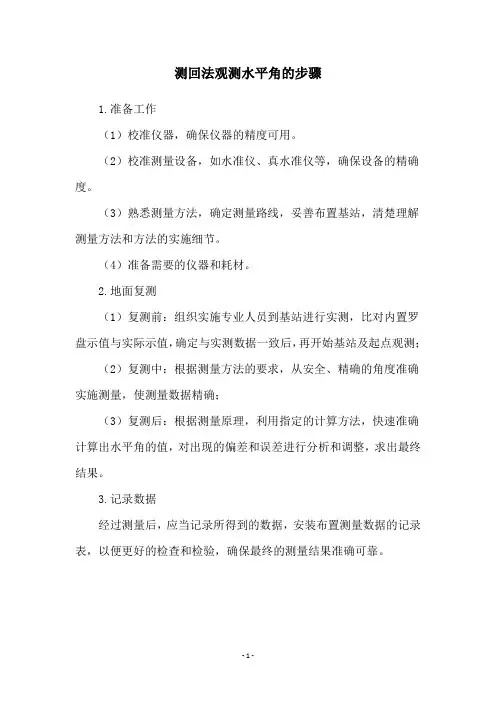

测回法观测水平角的步骤
1.准备工作
（1）校准仪器，确保仪器的精度可用。

（2）校准测量设备，如水准仪、真水准仪等，确保设备的精确度。

（3）熟悉测量方法，确定测量路线，妥善布置基站，清楚理解测量方法和方法的实施细节。

（4）准备需要的仪器和耗材。

2.地面复测
（1）复测前：组织实施专业人员到基站进行实测，比对内置罗盘示值与实际示值，确定与实测数据一致后，再开始基站及起点观测；
（2）复测中：根据测量方法的要求，从安全、精确的角度准确实施测量，使测量数据精确；
（3）复测后：根据测量原理，利用指定的计算方法，快速准确计算出水平角的值，对出现的偏差和误差进行分析和调整，求出最终结果。

3.记录数据
经过测量后，应当记录所得到的数据，安装布置测量数据的记录表，以便更好的检查和检验，确保最终的测量结果准确可靠。

- 1 -。

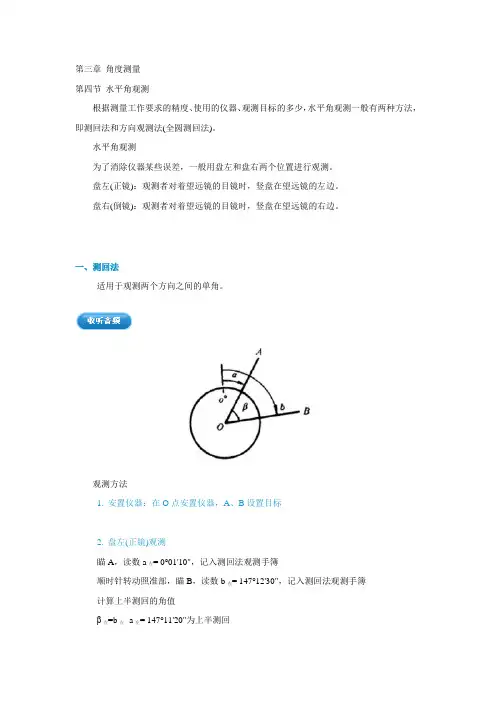

第三章角度测量第四节水平角观测根据测量工作要求的精度、使用的仪器、观测目标的多少，水平角观测一般有两种方法，即测回法和方向观测法(全圆测回法)。

水平角观测为了消除仪器某些误差，一般用盘左和盘右两个位置进行观测。

盘左(正镜)：观测者对着望远镜的目镜时，竖盘在望远镜的左边。

盘右(倒镜)：观测者对着望远镜的目镜时，竖盘在望远镜的右边。

一、测回法适用于观测两个方向之间的单角。

观测方法1. 安置仪器：在O点安置仪器，A、B设置目标2. 盘左(正镜)观测瞄A，读数a左= 0°01'10"，记入测回法观测手簿顺时针转动照准部，瞄B，读数b左= 147°12'30"，记入测回法观测手簿计算上半测回的角值β左=b左- a左= 147°11'20"为上半测回3.倒转望远镜，盘右(倒镜)观测瞄B，读数b右=327°12'55"，记入测回法观测手簿逆时针转动照准部，瞄A，读数a右= 180°01'50"，记入测回法观测手簿计算下半测回角值β右= b右- a右= 147°11'05"为下半测回上、下半测回，合称一测回4.计算一测回的角值水平角(测回法)观测手簿仪器型号DJ6-1 日期2000.11.20观测者记录者5.观测n个测回当测角精度要求较高时，要进行多个测回的观测，为了减少度盘分划误差的影响，根据测回数n，各测回应变换起始方向度盘位置。

起始方向读数变化按照变换若测回数n=4，则起始方向读数分别为0°，45°，90°，135°利用复测扳手或拨盘手轮，安置起始方向水平度盘读数。

6.限差测回法通常有两项限差，即上、下半测回的方向值(角值)之差；各测回方向值之差；对于不同精度的仪器，有不同的规定限值。

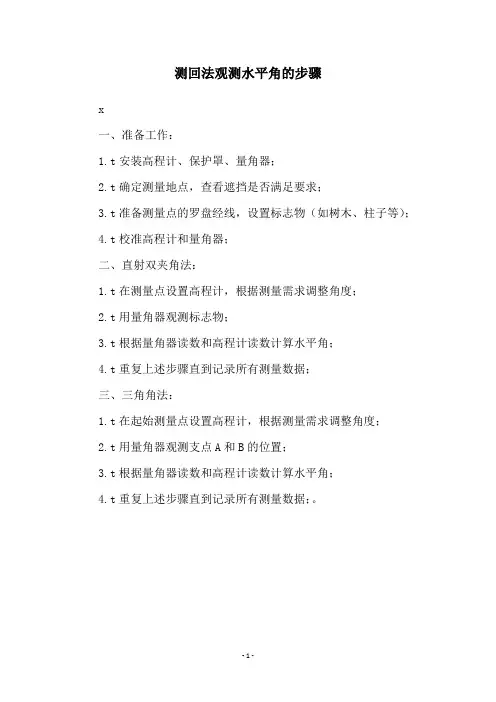

测回法观测水平角的步骤
x
一、准备工作：
1.t安装高程计、保护罩、量角器；
2.t确定测量地点，查看遮挡是否满足要求；
3.t准备测量点的罗盘经线，设置标志物（如树木、柱子等）；
4.t校准高程计和量角器；
二、直射双夹角法：
1.t在测量点设置高程计，根据测量需求调整角度；
2.t用量角器观测标志物；
3.t根据量角器读数和高程计读数计算水平角；
4.t重复上述步骤直到记录所有测量数据；
三、三角角法：
1.t在起始测量点设置高程计，根据测量需求调整角度；
2.t用量角器观测支点A和B的位置；
3.t根据量角器读数和高程计读数计算水平角；
4.t重复上述步骤直到记录所有测量数据；。

- 1 -。

测回法测水平角的操作步骤1. 引言测回法是一种常用于测量水平角的方法，通过在起始点和终止点之间测量方向的变化角度，可以准确测算出水平角。

本文将介绍测回法测水平角的详细操作步骤。

2. 需要的工具和设备在进行测回法测水平角之前，需要准备以下工具和设备： - 具有高精度水平仪的仪器（如经纬仪） - 支架或三脚架 - 测距设备（如测距仪、测距杆） - 笔记本电脑或记录表格 - 线状物体（用来标定测量起始点和终止点）3. 操作步骤3.1 设置水平仪•将水平仪设备放置于支架上，并确保其安装稳固。

•打开水平仪，并进行校准，确保其精度和准确性。

3.2 标定起始点和终止点•在水平仪所在的位置选择一个标志物作为测量起始点，可以使用线状物体（如木杆）插入地面或墙壁上。

•在预计终止点的位置也进行相同操作，将线状物体插入地面或墙壁上。

3.3 准备开始测量•将测距设备放置在起始点，并测量起始点到终止点的距离，记录下来。

3.4 开始测量•根据测距设备的测量结果，将仪器从起始点转向终止点方向，并观察水准仪的读数。

•在到达终止点后，记录下水准仪的方向读数。

3.5 反向测量•将仪器从终止点转回起始点方向，继续观察水准仪的读数。

•在到达起始点后，记录下水准仪的方向读数。

3.6 计算水平角•根据记录的起始点、终止点和水准仪的方向读数，计算出水平角度数。

•常用的计算公式为：水平角 = 终止点方向读数 - 起始点方向读数4. 注意事项•在测量过程中，应尽量避免操作时的震动和干扰，以保证测量的准确性。

•对于长距离的测量，可以采用分段测量的方式，以提高测量的精度。

•在记录数据时，应注意保留足够的有效数字，以保证计算结果的准确性。

5. 结论通过测回法测水平角的操作步骤，我们可以准确测量出水平角的数值。

在实际应用中，这种方法常用于建筑工程、地质勘探等领域的测量工作中。

在操作过程中，需要注意选择合适的仪器和设备，并严格按照步骤进行测量，以保证测量结果的准确性和可靠性。
