电气工程试卷

建筑电气工程施工试卷第一部分：选择题1. 以下哪项是建筑电气工程施工的主要任务？A. 安装电气设备B. 安装水暖设备C. 安装通风设备D. 安装防火设备2. 在建筑电气工程中，施工人员需要具备哪些技能？A. 电路布线B. 电气设备安装C. 设备调试D. 以上都是3. 电气设备的安装位置应当符合哪些要求？A. 美观B. 安全C. 方便维修D. 以上都是4. 安装电气设备时，应当遵守哪些安全规定？A. 使用绝缘工具B. 施工现场严禁吸烟C. 佩戴安全帽D. 以上都是5. 电气线路应当采用哪种颜色进行标识？A. 红色B. 黄色C. 蓝色D. 绿色6. 现场施工中，如果发现电气设备故障，应当立即采取哪些措施？A. 切断电源B. 通知相关人员C. 进行维修D. 以上都是7. 施工现场的电气设备应当定期进行哪项检查？A. 绝缘电阻检测B. 线路连接检查C. 设备运行试验D. 以上都是8. 在建筑电气工程中，安装电气设备需要遵守哪些规范？A. 建筑设计规范B. 施工安全规范C. 电气设备安装规范D. 以上都是9. 对于电气设备的安装位置和布线应当符合哪些要求？A. 方便维修B. 美观C. 安全D. 以上都是10. 安装电气设备的施工人员需要具备哪些基本知识？A. 电气安全知识B. 电气设备操作技能C. 电气设备维修能力D. 以上都是第二部分：简答题1. 电气设备的安装前需要进行哪些准备工作？2. 在施工现场如何进行电气设备的布线？3. 在建筑电气工程施工中，安装电气设备存在哪些安全隐患？4. 对于电气设备的安装位置和布线应当具备哪些要求？5. 安装电气设备的施工人员需要具备哪些基本能力？第三部分：综合题在进行建筑电气工程施工时，需要考虑到如下几个方面的问题：1. 安全问题：在施工现场，安全问题是最为重要的。

施工人员需要具备丰富的安全知识和防护意识，严格遵守安全规定，做到安全施工。

2. 现场布线：电气设备的布线需要按照设计要求进行，在布线过程中要注意线路的绝缘和连接情况，确保设备正常运行。

电气考研试卷真题电气工程及其自动化专业考研试卷真题一、选择题（每题2分，共20分）1. 在电气工程中，三相交流电的相位差是：A. 30°B. 60°C. 90°D. 120°2. 以下哪个不是电力系统的组成部分？A. 发电B. 变电C. 用电D. 信号传输3. 变压器的工作原理是：A. 电磁感应B. 静电感应C. 磁共振D. 磁通量变化4. 以下哪个不是电力电子器件？A. 晶闸管B. 功率晶体管C. 继电器D. 绝缘栅双极晶体管5. 电气设备中，保护接地的主要作用是：A. 提高设备效率B. 防止设备过载C. 保护人身安全D. 减少设备损耗...二、填空题（每空1分，共10分）1. 电流的单位是_____，电压的单位是_____。

2. 在电路中，电阻的单位是欧姆，其符号为_____。

3. 电力系统中，频率的单位是_____，通常为50Hz或60Hz。

4. 电力系统中，功率因数的提高可以减少_____的损耗。

5. 电气设备中，过载保护通常采用_____继电器。

...三、简答题（每题10分，共20分）1. 简述电力系统的基本组成及其功能。

2. 解释什么是短路，以及短路对电力系统可能造成的影响。

...四、计算题（每题15分，共30分）1. 给定一个单相交流电路，已知电压U=220V，电阻R=10Ω，电容C=100μF，求电路的总阻抗Z，并计算电流I。

2. 给定一个三相四线制供电系统，已知相电压Uph=380V，线电流Iline=50A，功率因数cosφ=0.8，求该系统的功率P。

...五、论述题（每题15分，共15分）1. 论述现代电力系统自动化技术的应用及其对提高电力系统效率和可靠性的作用。

...六、案例分析题（15分）某工厂电气系统发生故障，导致生产线停机。

请根据以下信息分析可能的原因，并提出相应的解决方案：- 故障现象：生产线突然停止，控制室显示过载报警。

- 现场检查：发现主变压器温度异常升高，继电器动作。

电气工程考研试卷真题一、选择题（每题2分，共20分）1. 在三相电路中，星型连接的三个相电压之和为：A. 0VB. 220VC. 380VD. 无穷大2. 以下哪个不是电力系统的基本组成元素？A. 发电机B. 变压器C. 电动机D. 继电器3. 变压器的原边和副边的电压比与它们的匝数比的关系是：A. 正比B. 反比C. 无关D. 非线性关系4. 以下哪个是电力电子器件？A. 二极管B. 三极管C. 晶闸管D. 以上都是5. 直流电机的励磁方式主要有：A. 他励B. 并励C. 串励D. 所有选项6. 以下哪个不是电力系统稳定性分析的内容？A. 静态稳定性B. 动态稳定性C. 瞬态稳定性D. 经济稳定性7. 电力系统中的短路电流计算主要考虑的是：A. 电流的大小B. 电流的方向C. 电流的频率D. 电流的相位8. 以下哪个不是电力系统的保护装置？A. 断路器B. 熔断器C. 继电器D. 变压器9. 电力系统中的负荷预测通常采用哪种方法？A. 统计分析法B. 经验估计法C. 专家咨询法D. 所有选项10. 以下哪个是电力系统的自动化设备？A. 变电站自动化系统B. 调度自动化系统C. 配电自动化系统D. 所有选项二、简答题（每题10分，共30分）1. 简述电力系统的基本功能和组成。

2. 解释什么是电力系统的短路，以及短路对电力系统可能造成的影响。

3. 描述直流电动机的工作原理及其主要应用领域。

三、计算题（每题25分，共50分）1. 假设有一个三相四线制的星型连接系统，其线电压为380V，相电流为10A，求系统的功率因数为0.8时的有功功率和无功功率。

2. 给定一个单相变压器，其原边电压为220V，副边电压为110V，原边电流为5A，求变压器的匝数比和功率。

四、论述题（共30分）1. 论述电力系统自动化的重要性及其在现代电力系统中的作用。

五、案例分析题（共30分）1. 某电力系统在运行过程中发生了一次大规模的停电事故，请分析可能的原因，并提出相应的预防措施。

专业 电气工程及其自动化注意事项：1.满分100分。

要求卷面整洁、字迹工整、无错别字。

2.考生必须将“学生姓名”和“学号”完整、准确、清楚地填写在试卷规定的地方，否则视为废卷。

3.考生必须在签到表上签到，否则若出现遗漏，后果自负。

（共 25 题，每题 2 分，共 50 分）1、单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差（ ）度。

A 、180°， B 、60°， c 、360°， D 、120°2、α为（ ） 度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断续的临界状态。

A ，0度，B ，60度，C ，30度，D ，120度，3、晶闸管触发电路中，若改变 （ ） 的大小，则输出脉冲产生相位移动，达到移相控制的目的。

A 、同步电压，B 、控制电压，C 、脉冲变压器变比。

4、可实现有源逆变的电路为 （ ）。

A 、三相半波可控整流电路，B 、三相半控桥整流桥电路，C 、单相全控桥接续流二极管电路，D 、单相半控桥整流电路。

5、在一般可逆电路中，最小逆变角βmin 选在下面那一种范围合理 （ ） 。

A 、30º-35º， B 、10º-15º， C 、0º-10º， D 、0º。

6、在有源逆变电路中，逆变角β的移相范围应选 （ ） 为最好。

A 、β=90º∽180º， B 、β=35º∽90º， C 、β=0º∽90º，7、下面哪种功能不属于变流的功能（ ）A 、有源逆变B 、交流调压C 、变压器降压D 、直流斩波8、三相半波可控整流电路的自然换相点是( ) A 、交流相电压的过零点；B 、本相相电压与相邻相电压正、负半周的交点处；C 、比三相不控整流电路的自然换相点超前30°；D 、比三相不控整流电路的自然换相点滞后60°。

精心整理Ⅰ、 一．名词解释（本大题共5小题，每小题6分，共30分）1.有功功率 交流电的瞬时功率不是一个恒定值，功率在一个周期内的平均值叫做有功功必须接地以防外壳带电危及人身安全。

点火花的大量汇集形成电弧1.短路就是指不同的电位的导电部分包括导电部分对地之间的低阻性短接。

短路的原因：绝缘损坏、过电压、外力损伤、违反操作规程、动物造成等。

短路对电力系统的危害：产生很大的电动力、很高温度、元器件损坏；电压骤停、影响电气设备正常运行；停电、电力系统运行的稳定性遭到破坏；不平衡电流、不平逆变磁场、电磁干扰等出现。

2.直流电机的启动方式？ 直接启动、串电阻动、动。

3.节约电能对工业和国民经济有何重要意义?电能是发展国民经济的重要物质技术基础，同时也是制约国民经济发展的一个重要因素，而能源问题是我国也是当今世界各国面临的一个严重问题，由于电能能创造比它本身价值高几十倍甚至上百倍的工业产值，因此多节约lkWh的电能，就能为国家多创造若干财富，因此，节约电能具有十分重要的5.以及特别重要的负荷。

双电源供电，必要时增设应急电源。

二级负荷：是断供电，在政治、经济上造成较大损失者。

双电源供电，当负荷较小时可以专线供电。

三级负荷：不属于一、二级的负荷。

对供电电源无特殊要求。

7.低压断路器如何选择?选择低压断路器应满足的条件：低压断路器的额定电压不低于保护线路的额定电压。

低压断路器的额定电流不小于它所安装的脱扣器的额定电流。

低压断路器的类型应符合安装、保护、操作方式的要求。

1、电力网通常按电压等级的高低供电范围的大小分为：地方电力网，区域电力网和（D）A、配电网B、6KV电网C、枢纽电网D、超高压远距离输电网2、对电气主接线最基本的要求是（C）。

A、经济性B、灵活性C、可靠性D、易扩建性3、变电所中用以防御直击雷的主要措施是（AB）A、避雷针B、避雷线C、避雷带D、避雷器4、按国家标准，额定电压在（D）kV以上的电器称为高压电器。

电气工程师专业考试试题
1. 请简述直流电路中欧姆定律的表达式及其含义。

2. 一台电动机在220V电压下工作，功率为2kW，如果电动机的效率为85%，请计算电动机的电流大小。

3. 请解释三相电路中相电压和线电压的概念，并说明它们之间的关系。

4. 描述开关电源电路中的PWM调制原理及其应用。

5. 请简要说明电气工程中常用的阻燃电缆的特点及用途。

6. 说明交流电路中电感和电容的作用，以及它们在滤波电路中的应用。

7. 请列举电气设备中常见的故障及其排除方法，并说明如何预防这些故障的发生。

8. 一台三相感应电动机额定功率为5kW，额定电压为380V，额定功率因数为0.85，额定效率为88%，额定转速为1440rpm，请计算电动机的额定电流大小。

9. 请简要介绍光伏发电系统的工作原理及其在电气工程中的应用。

10. 请解释交流电路中谐波的产生原因及对电网的影响，以及谐波滤波器的作用。

11. 请说明电路中的电阻、电容、电感分别对交流电路中的电流和
电压的影响。

12. 请描述电气工程中常用的断路器和接触器的工作原理及其区别。

13. 一根长为3m，直径为2mm的均匀电阻丝，电阻率为1.72×10^-
8Ωm，请计算该电阻丝的电阻值。

14. 请简要说明电气设备中的接地保护原理及接地系统的设计要求。

15. 请介绍电气工程中常见的变压器类型及其应用领域。

以上为电气工程师专业考试试题，请根据题目要求逐一回答。

祝你
成功！。

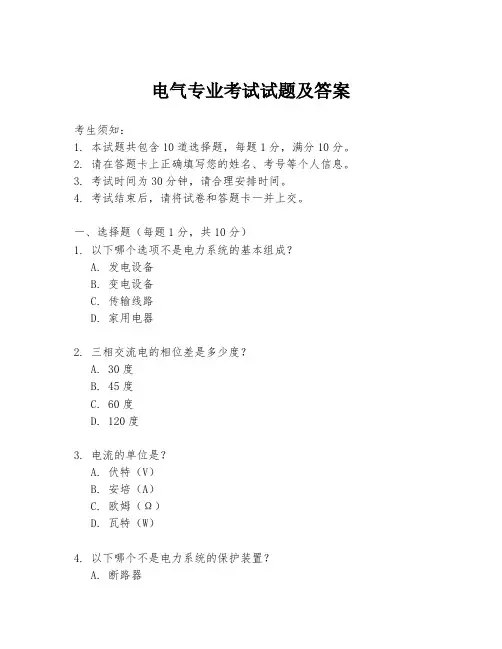

电气专业考试试题及答案考生须知：1. 本试题共包含10道选择题，每题1分，满分10分。

2. 请在答题卡上正确填写您的姓名、考号等个人信息。

3. 考试时间为30分钟，请合理安排时间。

4. 考试结束后，请将试卷和答题卡一并上交。

一、选择题（每题1分，共10分）1. 以下哪个选项不是电力系统的基本组成？A. 发电设备B. 变电设备C. 传输线路D. 家用电器2. 三相交流电的相位差是多少度？A. 30度B. 45度C. 60度D. 120度3. 电流的单位是？A. 伏特（V）B. 安培（A）C. 欧姆（Ω）D. 瓦特（W）4. 以下哪个不是电力系统的保护装置？A. 断路器B. 熔断器C. 继电器D. 变压器5. 电气设备中，哪个元件主要用于控制电路的通断？A. 电阻B. 电容C. 电感D. 开关6. 以下哪个是电气工程中常用的绝缘材料？A. 铜B. 铝C. 塑料D. 铁7. 什么是电气工程中的短路？A. 电路的总电阻突然变小B. 电路的总电阻突然变大C. 电路的总电流突然变小D. 电路的总电流突然变大8. 以下哪个是电气工程中常用的测量仪器？A. 万用表B. 电压表C. 电流表D. 所有选项都是9. 什么是电气工程中的过载？A. 电流超过额定值B. 电压超过额定值C. 电阻超过额定值D. 功率超过额定值10. 以下哪个不是电气工程中常用的连接方式？A. 串联B. 并联C. 混联D. 网联答案：1. D2. D3. B4. D5. D6. C7. A8. D9. A10. D考生结束语：请检查您的答题卡是否填写完整，并在规定时间内交卷。

祝您考试顺利！。

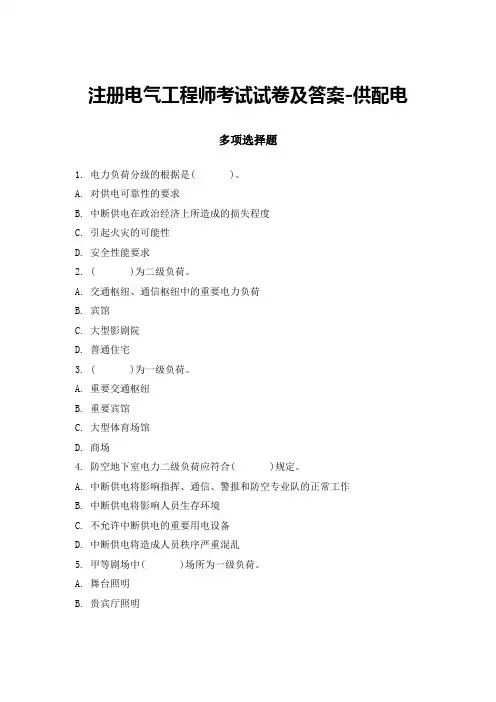

注册电气工程师考试试卷及答案-供配电多项选择题1. 电力负荷分级的根据是( )。

A. 对供电可靠性的要求B. 中断供电在政治经济上所造成的损失程度C. 引起火灾的可能性D. 安全性能要求2. ( )为二级负荷。

A. 交通枢纽、通信枢纽中的重要电力负荷B. 宾馆C. 大型影剧院D. 普通住宅3. ( )为一级负荷。

A. 重要交通枢纽B. 重要宾馆C. 大型体育场馆D. 商场4. 防空地下室电力二级负荷应符合( )规定。

A. 中断供电将影响指挥、通信、警报和防空专业队的正常工作B. 中断供电将影响人员生存环境C. 不允许中断供电的重要用电设备D. 中断供电将造成人员秩序严重混乱5. 甲等剧场中( )场所为一级负荷。

A. 舞台照明B. 贵宾厅照明C. 化妆室照明D. 休息间照明6. 下列叙述正确的是( )。

A. 采用二项式法计算负荷时, 应将计算范围内的所有设备统一划组, 逐级计算B. 补偿功率又称平均功率, 是指瞬时功率在一个周期内的平均值C. 计算变电所高压侧负荷时, 应加上变压器的功率损耗D. 对于不同性质的负荷, 其尖峰电流的计算公式是不同的7. 电力负荷应按( )进行计算。

A. 平时情况B. 战时情况C. 平时与战时大者情况D. 用电高峰8. 下列表述正确的是( )。

A. 二级负荷的供电系统, 不宜由两回线路供电B. 一级负荷应由两个电源供电: 当一个电源发生故障时, 另一个电源不应同时受到损坏C. 一类高层建筑应按二级负荷要求供电, 二类高层建筑应按三级负荷要求供电D. 应急电源与工作电源之间, 必须采取可靠措施防止并列运行9. 在一级负荷中, 当中断供电将发生( )等情况的负荷, 应视为特别重要的负荷。

A. 中毒B. 爆炸C. 火灾D. 停止生产10. 凡允许停电时间为毫秒级, 且容量不大的特别重要负荷, 若可能采用直流电源者, 应用( )作为应急电源。

A. 蓄电池组B. 干电池装置C. 进口电池D. 多功能变频电源11. 防空地下室电力一级负荷应符合下列( )规定。

选择题：在电路理论中，欧姆定律描述了哪两个物理量之间的关系？A. 电流和电压（正确答案）B. 电阻和功率C. 电容和电感D. 磁通量和电流下列哪项不是电场的基本性质？A. 电场对放入其中的电荷有力的作用（正确答案）B. 电场线总是从正电荷出发，终止于负电荷C. 电场是一种物质D. 电场线的切线方向表示电场强度的方向下列关于磁场的说法中，正确的是：A. 磁场是由磁感线组成的B. 磁场对放入其中的磁体没有力的作用C. 磁体之间的相互作用是通过磁场发生的（正确答案）D. 磁场的方向就是小磁针N极所受磁场力的反方向在电磁感应现象中，产生感应电流的条件是：A. 闭合电路的一部分导体在磁场中运动B. 闭合电路的一部分导体在磁场中做切割磁感线运动（正确答案）C. 导体在磁场中运动D. 闭合电路在磁场中运动下列哪个物理量是描述电场强弱的物理量？A. 电势B. 电场强度（正确答案）C. 电容D. 电阻下列关于电流的说法中，正确的是：A. 电流有方向，所以电流是矢量B. 电流的单位是安培，符号为“A”（正确答案）C. 电流的大小和方向都不随时间变化的电流称为脉动电流D. 电流的方向就是正电荷定向移动的方向的反方向在正弦交流电路中，电压和电流的有效值分别用U和I表示，则它们的瞬时值表达式分别为：A. u = U√2sin(ωt)，i = I√2sin(ωt + φ)B. u = Usin(ωt)，i = Isin(ωt + φ)（正确答案）C. u = U√2cos(ωt)，i = I√2cos(ωt + φ)D. u = Ucos(ωt)，i = Icos(ωt + φ)下列关于电阻的说法中，正确的是：A. 电阻是描述导体导电性能好坏的物理量（正确答案）B. 电阻的单位是欧姆，符号为“Ω”C. 电阻的大小与导体两端的电压成正比D. 电阻的大小与通过导体的电流成反比在电路中，电源的作用是：A. 消耗电能B. 将其他形式的能转化为电能（正确答案）C. 储存电能D. 传输电能。

供配电单选-电气工程师供配电专业试卷与试题1. 正弦波脉冲宽度调制英文缩写是A. PWMB. PAMC. SPWMD. SPAM答案：C2. 三相异步电动机的转速除了与电源频率、转差率有关，还与（）有关系A. 磁极数B. 磁极对数C. 磁感应强度D. 磁场强度答案：B3. 目前，在中小型变频器中普遍采用的电力电子器件是（）A. SRCB. SCRC. MOSFETD. IGBT答案：B4. IGBT 属于（）控制型元件A. 电流B. 电压C. 电阻D. 频率答案：B5. 变频器种类很多，其中按滤波方式可分为电压型和（）型A. 电流B. 电阻C. 电感D. 电容答案：A6. 电力晶体管 GTR 属于（）控制型元件A. 电流B. 电压C. 电阻D. 频率答案：A7. 对电动机从基本频率向上的变频调速属于（）调速A. 恒功率B. 恒转矩C. 恒磁通D. 恒转差率答案：A8. 下列哪种制动方式不适用于变频调速系统（）A. 直流制动B. 回馈制动C. 反接制动D. 能耗制动答案：C9. 为了使电机的旋转速度减半，变频器的输出频率必须从 60Hz 改变到 30Hz，这时变频器的输出电压就必须从 400V 改变到约（）VA. 400B. 100C. 200D. 220答案：C10. 变频器的调压调频过程是通过控制（）进行的A. 载波B. 调制波C. 输入电压D. 输入电流答案：B11. 为了适应多台电动机的比例运行控制要求，变频器设置了（）功能A. 频率增益B. 转差补偿C. 矢量控制D. 回避频率答案：A12. 在 U/f 控制方式下，当输出频率比较低时，会出现输出转矩不足的情况，要求变频器具有（）功能A. 频率偏置B. 转差补偿C. 转矩补偿D. 段速控制答案：C13. 变频器常用的转矩补偿方法有：线性补偿、分段补偿和（）补A. 平方根B. 平方率C. 立方根D. 立方率答案：B14. 平方率转矩补偿法多应用在（）的负载A. 高转矩运行B. 泵类和风机类C. 低转矩运行D. 转速高答案：B15. 变频器的节能运行方式只能用于（）控制方式A. U/f 开环B. 矢量C. 直接转矩D. CVCF答案：A16. 对于风机类的负载宜采用（）的转速上升方A. 直线型B. S 型C. 正半 S 型D. 反半 S 型答案：D17. 工业洗衣机甩干时转速快，洗涤时转速慢，烘干时转速更慢，故需要变频器的（）功A. 转矩补偿B. 频率偏置C. 段速控制D. 电压自动控制答案：C18. 变频调速过程中，为了保持磁通恒定，必须保持（）A. 输出电压 U 不变B. 频率 f 不变C. U/F 不变D. U·f 不变答案：C19. 变频器的 PID 功能中，I是指（）运算A. 积分B. 微分C. 比例D. 求和答案：A20. 变频器主电路由整流及滤波电路、（）和制动单元A. 稳压电路B. 逆变电路C. 控制电路D. 放大电路答案：B21. 设置矢量控制时，为了防止漏电流的影响，变频器与电动机之间的电缆长度应不大于（）米A. 50B. 100C. 200D. 300答案：A22. 实践表明，风机或泵类负载恒速运转改为变频调速后，节能可达（）A. 5%~10%B. 10%~20%C. 20%~30%D. 20%~60%答案：D23. 下面的那些原因可能是引起变频器欠压跳闸的？（）A. .电源电压过高B. 雷电干扰C. 同一电网中有大电动机启动D. 原来没有配置制动单元答案：C24. 风机、泵类负载运行时，叶轮受的阻力大致与（）的平方成比例A. 叶轮转矩B. 叶轮转速C. 频率D. 电压答案：B25. 下面哪个答案不是变频器输出的高次谐波对电动机产生的影响（)A. 使电动机温度升高B. 噪声增大C. 产生振动力矩D. 产生谐振答案：D26. 若保持电源电压不变，降低频率，电动机的工作电流会（）A. 不变B. 增大C. 减小D. 不能判断答案：B27. 变频器的基本频率是指输出电压达到（）值时输出的频A. UNB. UN/2C. UN/3D. UN/4答案：A28. 为了避免机械系统发生谐振，变频器采用设置（）的方法A. 基本频率B. 上限频率C. 下限频率D. 回避频率答案：D29. 西门子系列变频器操作面板上的显示屏幕可显示（）位数字或字母。

低压电工理论基础试卷-电气工程师供配电基础试卷与试题判断题（每题10分）1. 根据电能的不同作用形式，可将电气事故分为触电事故、静电危害事故、雷电灾害事故、电磁场危害和电气系统及设备故障危害事故等。

⭕对⭕错答案：对2. 绝缘是利用绝缘物把带电体封闭起来，实现带电体相互之间良好的绝缘，保证设备和线路正常运行。

⭕对⭕错答案：对3. 禁止带负荷分合刀闸，送电时先合母线侧刀闸，再合线路侧刀闸，最后合上开关，停电操作的顺序相同。

⭕对⭕错答案：错4. 变压器联结组别用以表明变压器高低压侧线圈相电压的相位关系。

⭕对⭕错答案：错5. 可以利用的自然接地体有：与大地有可靠连接的金属自来水管道、建筑物和构筑物的金属结构物等。

⭕对⭕错答案：对单选题（每题10分）6. 用钳形电流表测电流时，只要将钳形表( )。

A. 串联在被测电路中B. 并联在被测电路中C. 钳住被测导线答案：C7. 为了防止未拆接地线合闸的事故，在放置接地线的固定地点应有( )。

A. 统一编号B. 完好的记录本C. 标示牌答案：A8. 交流接触器的额定工作电压，是指在规定条件下，能保证电器正常工作的( )电压。

A. 最低B. 最高C. 平均答案：B9. 国家标准规定凡( )Kw 以上的电动机均采用三角形接法。

A. 3B. 4C. 7.5答案：B10. 当低压电气火灾发生时，首先应做的是( )。

A. 迅速设法切断电源B. 迅速离开现场去报告领导C. 迅速用干粉或者二氧化碳灭火器灭火答案：A。
