GBL 型机房动力配电柜简介GBL 型机房动力配电柜 GBL 型机房动力配电柜是山源公司自行设计开发的，专门供计算机房使用的配电设备。
额定电流630A ，短路容量30KA 。
采用间隔式结构，玻璃门和二层覆板设计，防护等级IP40。
主要方案有双电源互投，UPS 进出线保护和防雷，计算机专用接地等。
主要元件选用国产或西门子、ABB 、施耐德等公司生产的塑壳开关和微型断路器。
结构采用型材和焊接结合的方式，模数25mm 。
机房动力配电柜。
GBL 型机房动力配电柜符合IEC439《低压成套开关设备和控制设备》、GB7251 《低压成套开关设备》等标准。
产品型号及含义G B L - 1000 - 01结构特点●GBL 柜的柜体采用通用柜的形式，构架用C 型 冷弯型钢局部焊接组装而成， 构架零件及专用配套零件由型钢定点生产厂配套供货，以保证柜体的精度和质 量。
通用柜的零部件按模块原理设计，并有25 模的安装孔，通用系数高●GBL 柜设计时充分考虑到柜体运行中散热问题。
在柜体上下两端均有不同数 量的散热槽孔，当柜内电器元件发热时，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的●GBL 柜按照现代工业产品造型设计的要求，采用黄金分割方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新●柜门用转轴活动铰链与构架相连，安装、拆卸方便。
门的折边处均嵌有一根山型橡塑条，关门时门与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，同时提高了门的防护等级●装有电器元件的仪表门用多股软铜线与构架相连。
柜内的安装件与构架间用滚花螺钉连接，整柜构成完整的接地保护电路●柜体面漆可选用聚酯桔形烘漆，附着力强，质感好。
整柜呈亚光色调，避免了眩目效应，给值班人员创造了较舒适的视觉环境●柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运●柜体的防护等级为IP30，根据用户安装场所要求可在IP20～IP40 之间选择电气性能1）额定绝缘电压：交流660v（1000）v2）额定工作电压：主电路：交流380v（660V）辅电路：交流380v（220v）直流220v（110v）3）额定频率：50Hz4）额定电流：≤4000A5）额定峰值耐受电流（0.1s) 105KA6）额定短时耐受电流（1s) 50KA2. 主电路方案GBL 柜的主电路设计了129 个方案，共298 个规格(不包括辅助电路的功能变化及控制电压的变化而派生的方案和规格)。
GCS 型抽出式（固定分隔式）开关柜1.概述GCS抽出式开关柜适用于发电厂、变电站、石油化工，厂矿企业、饭店及高层建筑等低压配电系统的动力、配电和电动机控制中心，电容补偿等的电能转换、分配与控制用。
在大单机容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时能满足与计算机接口的特殊需要。
GCS开关柜是根据电力部主管上级、广大电力用户及设计部门的要求，为满足不断发展的电力市场对增容、计算机接口，动力集中控制、方便安装维修、缩短事故处理时间等需要，本着安全、经济、合理、可靠原则设计的新型低压抽出式开关柜可以作为低压抽出式开关柜的换代产品使用。
GCS开关柜具有分断、接通能力高，动稳定性好，电气方案灵活，组合方便，系列性、实用性强，结构新颖，防护等级高等特点。
符合以下标准IEC60439.1-1999《低压成套开关设备和控制设备》GB7251.1-2005《低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备》JB/T 9661-1999《低压抽出式成套开关设备》等标准.2.产品型号与含义3.使用条件a)周围空气温度不高于40℃，不低于–5℃。
24小时内平均温度不得高于35℃超过时，需根据实际情况降容运行。
b)户内使用，使用地点的海拔不得超过2000m。
c)周围空气相对湿度，在最高温度为40℃时不超过50%,在较低温度时允许有较大的相对湿度,如20℃时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。
d)开关柜安装时与垂直面的倾斜度不超过5%，且整组柜列相对平整（符合GBJ232-82标准）。
e)开关柜应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所f)用户有特殊要求时，可以与制造厂协商解决。
4.电气性能：a)基本电气参数额定绝缘电压交流660（1000）V额定工作电压主电路交流380（600）V辅助电路交流380、220V直流220、110V额定频率50（60）HZ水平母线额定电流≤3150A垂直母线额定电流1000A额定峰值耐受电流（0.1S）105、176KA额定短时耐受电流（1S）50、80KAb)开关柜的主电路方案:共32组118个规格,额定工作电流为4000A,适合2500KVA及以下的配电变压器选用。

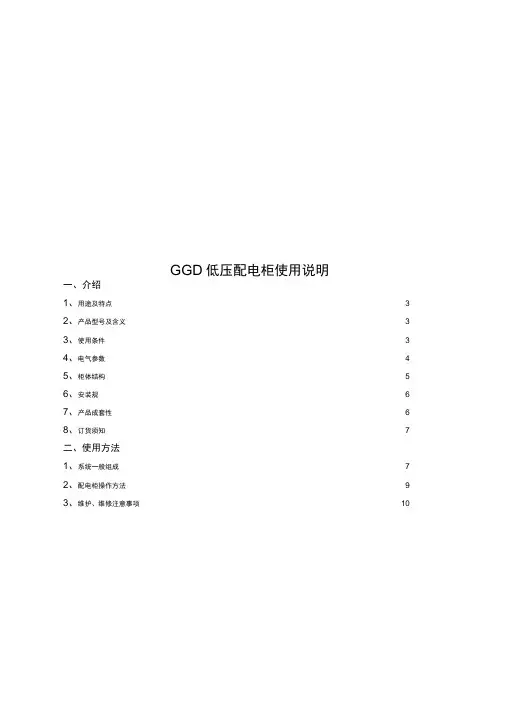

GGD低压配电柜使用说明一、介绍1、用途及特点32、产品型号及含义33、使用条件34、电气参数45、柜体结构56、安装规67、产品成套性68、订货须知7二、使用方法1、系统一般组成72、配电柜操作方法93、维护、维修注意事项10一、产品介绍1. 用途及特点GGD 型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户作为交流50 赫。
额定工作电压389V ，额定工作电流至3150A 的配电系统中，做为动力，照明及配电设备的电能转换、分G G D □一□-呵供用电部分作”发电部分辅助电路編号配与控制之用。
根据能源部主管部门、广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则而设计的新型低压配电柜。
产品具有分断能力高，动热稳定性好，结构新颖、合理，电气方案切合实际，系列性、适用性强、防护等级高等特点。
可作为更新换代的产品使用。
符合IEC439《低压成套开关设备和控制设备》，GB7251《低压成套开关设备》等标准。
2. 产品型号及含义主电路方秦号设计序号一电力用元件園定安装，固定接统交流低压配电柜3. 使用条件3. 1周围空气温度不高于40 C,不低于-5C。
24h的平均温度不得大于+35 C。
3. 2户安装使用，使用地点的海拔高度不超过2000M。
3 . 3周围空气相对湿度在最高温度为+40 C时不超过50%。
在较低温度时允许在较大的相对湿度（例如：20C时为90%）应考虑到由于温度的变化可能会偶然产生凝露的影响。
3. 4设备安装时与垂直面的倾斜度不超过5度。
3. 5设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。
4. 电气参数4. 1额定绝缘电压660V4. 2额定工作频率50HZ4. 3辅助电路的工作电压：交流：100V、220V、380V ;直流：110V、220V。
4. 3额定工作电流GGD1 : 400A、600A (630 )、1000AGGD2 : 1000A、1500A (1600 )GGD3 : 2000A、2500A、3150A。

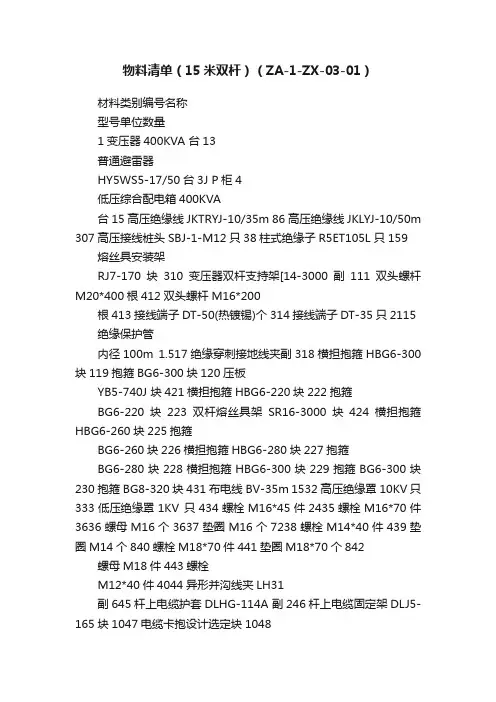

物料清单（15米双杆）（ZA-1-ZX-03-01）材料类别编号名称型号单位数量1变压器400KVA 台13普通避雷器HY5WS5-17/50台3J P柜4低压综合配电箱400KVA台15高压绝缘线JKTRYJ-10/35m 86高压绝缘线JKLYJ-10/50m 307高压接线桩头SBJ-1-M12只38柱式绝缘子R5ET105L 只159 熔丝具安装架RJ7-170块310变压器双杆支持架[14-3000副111双头螺杆M20*400根412双头螺杆M16*200根413接线端子DT-50(热镀锡)个314接线端子DT-35只2115 绝缘保护管内径100m 1.517绝缘穿刺接地线夹副318横担抱箍HBG6-300块119抱箍BG6-300块120压板YB5-740J 块421横担抱箍HBG6-220块222抱箍BG6-220块223双杆熔丝具架SR16-3000块424横担抱箍HBG6-260块225抱箍BG6-260块226横担抱箍HBG6-280块227抱箍BG6-280块228横担抱箍HBG6-300块229抱箍BG6-300块230抱箍BG8-320块431布电线BV-35m 1532高压绝缘罩10KV 只333低压绝缘罩1KV 只434螺栓M16*45件2435螺栓M16*70件3636螺母M16个3637垫圈M16个7238螺栓M14*40件439垫圈M14个840螺栓M18*70件441垫圈M18*70个842 螺母M18件443螺栓M12*40件4044异形并沟线夹LH31副645杆上电缆护套DLHG-114A 副246杆上电缆固定架DLJ5-165块1047电缆卡抱设计选定块1048横担抱箍HBG6-320块2绝缘压线线夹LH11-10/35个3跌落式熔断器成套附件类16成套附件类400KVA变压器物料明细表2设备类3只100A49抱箍BG6-320块250横担抱箍HBG6-320块251抱箍BG6-320块252横担抱箍HBG6-280块253抱箍BG6-280块254横担抱箍HBG6-260块255抱箍BG6-260块2其他类56横担抱箍HBG6-240块257抱箍BG6-240块258横担抱箍HBG6-240块459横担HD6-1500块460挂线联铁LT7-580G块861设备线夹SLG-3只862低压接线桩头SBJ-1-M20只363低压接线桩头SBJ-1-M12只164螺栓M16*70件2465螺母M16个2466垫圈M16个4867螺栓M14*40件2468垫圈M14个48物料编码备注500027151A图，带绝缘罩配400kvA变压器JP柜500065813500014672500019880500035224500013166配螺母垫片500013069配螺母垫片（可选防盗螺栓)500032474并沟线夹可选5000191005000188325001269635000190985000188645000182 7450001909950001900550001889350001900650000791450000 7914500018784500017324配螺母配螺母500052217500020103500055071500019101弹射锲型，螺栓J.C型线夹可选熔丝按变压器容量配置,可选封闭5000126974500019007 500019100 500018832 500018893 500019006 500019099 500019005 500018892 500018831 500018892 500071566 500123916。
安全技术/电气安全低压配电柜技术要求一、设备采购清单二、使用条件及标准规范：2.1遵循的主要现行标准，但不仅限于下列标准的要求：GB191 《包装贮运标志》GB7251 《低压成套开关设备和控制设备》IEC60439 《低压开关设备和控制设备组件》所有标准均会被修改，供货方在设备设计和制造中所涉及的各项规程、协议和标准必须遵循现行最新版本的中国国家标准和行业标准。
2.2环境条件a）本条的目的在于强调设备应遵照的环境条件要求，因为这会影响设备的寿命、结构和运行可靠性。
b）下列环境条件适用按合同提供的所有设备和结构，特别是对于控制和仪表及电气设备的设计和选择尤其重要。
c）供货方必须保证提供的所有材料、设备、精加工件、装置和系统在运输、卸货、搬运、储存、安装和运行中能经得起环境的条件，并且没有损坏和失灵，能长期满容量连续运行。
d）环境条件见下表三、低压配电柜技术条件3.1低压抽出式开关柜：GCS型。
3.1.1开关柜进方式：变压器低压侧出线经母排连接至电源柜1AA1开关上桩头,在主母排上引一分支至电源柜2AA1开关上桩头（若用母排连接困难，则采用3×（3×240）mm2电缆连接，连接位置必须在柜内）。
出线方式：由1AA1柜体右侧到顶部母线室与母排连接、2AA1柜体由开关下桩电缆引出。
3.1.2低压柜一次出线为：柜后出线；二次出线为；柜体右侧。
3.1.3柜门为：柜后双开门，柜前单开门。
3.1.4开关柜内断路器、接触器、热继电器等元件均采用天水二一三，一次插头选用温州德源电气有限公司产品。
3.2参数：整柜参数：1000×800×2200（宽×深×高）额定电压 380V最高工作电压 440V额定频率 50HZ额定绝缘电压 690V工频试验电压：主电路 2500V/1min辅助电路2000V/1min水平母线(铜质)3200A。
垂直母线(铜质) 630A额定短时耐受电流³50kA(1s有效值)额定峰值耐受电流³125kA辅助电路额定电压 220V3.3 防护等级为IP40。
