电表试验原理与方法

1R 2R 1S 2S G 电学实验：电表改装，电源电动势和内阻的测量，电阻的测量方法电表的改装: 微安表改装成各种表，关健在于原理(1)灵敏电流表（也叫灵敏电流计）：符号为G ，用来测量微弱电流，电压的有无和方向．其主要参数有三个： 首先要知：微安表的内阻R g 、满偏电流I g 、满偏电压U g 。

满偏电流I g 即灵敏电流表指针偏转到最大刻度时的电流,也叫灵敏电流表的电流量程．满偏电压U g 灵敏电流表通过满偏电流时加在表两端的电压．以上三个参数的关系U g = I g R g ．其中I g 和U g 均很小，所以只能用来测量微弱的电流或电压．采用半偏法先测出表的内阻；最后要对改装表进行较对。

(2) 半值分流法（也叫半偏法）测电流表的内阻，其原理是：当S 1闭合、S 2打开时：E R r I gg =+)(1 当S 2再闭合时：E U U R G =+2,E R R r I I r I g g g g g =⨯⋅++⋅12)221(21 联立以上两式，消去E 可得：211122R R r R r R I g g g ⋅++=+ 得：2121R R R R r g -= 可见：当R 1>>R 2时， 有：2R r g =(3)电流表：符号A ，用来测量电路中的电流，并联电阻分流原理．如图所示为电流表的内部电路图， 设电流表量程为I,扩大量程的倍数n=I/I g ，由并联电路的特点得：g g g gg g g R 1-n 1R I -I I R )R I -I (R I ==⇒= (n 为量程的扩大倍数) 内阻g g A g RR R r R R n ==+,由这两式子可知，电流表量程越大，R g 越小，其内阻也越小.(4)电压表：符号V ，用来测量电路中两点之间的电压． 串联电阻分压原理 如图所示是电压表内部电路图． 设电压表的量程为U ，扩大量程的倍数为n=U/U g ，由串联电路的特点，得：g g g g g g g 1)R -(n 11u u R )u u -u (R R u -u R u =-==⇒= (n 为量程的扩大倍数)电压表内阻V g g r R R nR =+=,由这两个式子可知，电压表量程越大，分压电阻就越大，其内阻也越大．(5)改为欧姆表的原理 两表笔短接后,调节R o 使电表指针满偏，得 I g ＝E/(r+R g +R o ) 接入被测电阻R x 后通过电表的电流为 I x ＝E/(r+R g +R o +R x )＝E/(R 中+R x )由于I x 与R x 对应，因此可指示被测电阻大小(6) 非理想电表对电路的影响不能忽略，解题时应把它们看作是能显示出本身电压或电流的电阻器. ①用电压表测得的电压实际上是被测电路与电压表并联后两端的电压，由于电压表内阻不可能无限大， 因此测得的电压总比被测电路两端的实际电压小，表的内阻越大，表的示数越接近于实际电压值. ②用电流表测得的电流，实质上是被测量的支路(或干路)串联一个电阻(即电流表内阻)后的电流. 因此，电流表内阻越小，表的示数越接近于真实值.测电动势和内阻(1)直接法：外电路断开时，用电压表测得的电压U 为电动势E ;U=E (2)通用方法：A V 法测要考虑表本身的电阻,有内外接法；①单一组数据计算，误差较大②应该测出多组(u ，I)值，最后算出平均值③作图法处理数据，(u ，I)值列表，在u --I 图中描点，最后由u --I 图线求出较精确的E 和r 。

多用电表的原理和使用方法一、多用电表的结构和原理（1）多用电表由一只灵敏的电流表（表头）与若干元件组成测量电路，每进行一种测量时只使用其中的一部分电路，其他部分不起作用。

（2）多用电表的上半部分为表盘，下半部分为选择开关，周围标有测量功能的区域及量程。

将多用电表的选择开关旋转到电流档，多用电表内的电流表电路就被接通，将多用电表的选择开关旋转到电阻档，多用电表内的欧姆表电路就被接通，另外还可以测量二极管的单向导电性及三极管的放大倍数等。

（3）多用电表的表面结构如图所示，其表面分为上、下两部分，上半部分为表盘，共有三条刻度线，最上面的刻度线的左端标有“ ”，右端标有“0”，是用于测电阻的。

中间的刻度线是用于测电流和直流电压的，其刻度是均匀的，，最下面的一条刻度线左侧标有“V”，是用于测交流电压的，其刻度是不均匀的。

多用电表的下半部分为选择开关，周围标有测量功能的区域及量程。

将多用电表的选择开关旋转到电流档，多用电表就能测量电流；将多用电表的选择开关旋转到其他功能区域时，就可用于测量电压和电阻。

多用电表的表面还有一对正、负插孔。

红表笔插正插孔，黑表笔插负插孔，在插孔上面的旋钮叫调零旋钮，用它可进行电阻调零。

另外，在表盘和选择开关之间还有一个调零螺丝，用它可进行机械调零，即旋转该调零螺丝，可使指针（在不接入电路中时）指在“0”刻线。

二、多用电表的使用方法（一）多用电表在使用前，应观察指针是否指电流表的零刻度，若有偏差，应用螺丝刀调节多用电表中间的机械调零螺丝，使多用电表的指针指电流表的零刻度。

（二），使用多用电表进行测量时，要根据测量要求选择正确的档位。

（1）直流电流档：直流电流档的几个档位实际是由同一表头改装而成的几个量程不同的电流表。

（2）直流电压档：直流电压档的几个档位实际是由同一表头改装而成的几个量程不同的电压表。

（3）欧姆档（欧姆表）①使用欧姆档操作要点的口诀：开关扳到欧姆档，估计阻值选量程；正负表笔相碰时，转动旋钮调好零；接入待测电阻后，金属测棒手莫碰；从右向左读示数，阻值还须倍率乘；每次换档都调零，这条牢牢记心中；用完拔出两表笔，选择开关空档停。

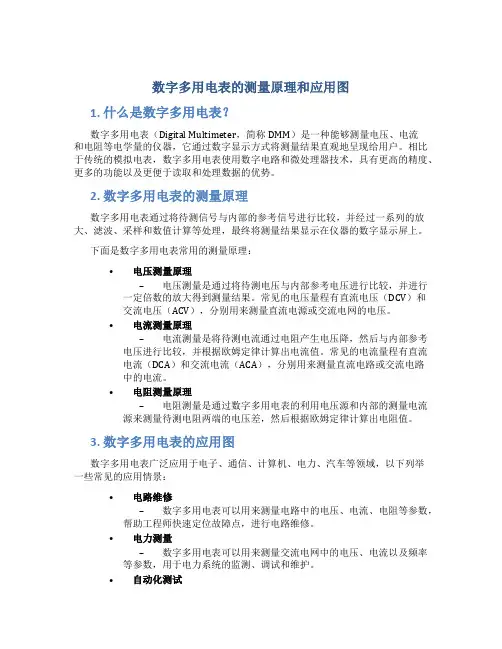

数字多用电表的测量原理和应用图1. 什么是数字多用电表？数字多用电表（Digital Multimeter，简称DMM）是一种能够测量电压、电流和电阻等电学量的仪器，它通过数字显示方式将测量结果直观地呈现给用户。

相比于传统的模拟电表，数字多用电表使用数字电路和微处理器技术，具有更高的精度、更多的功能以及更便于读取和处理数据的优势。

2. 数字多用电表的测量原理数字多用电表通过将待测信号与内部的参考信号进行比较，并经过一系列的放大、滤波、采样和数值计算等处理，最终将测量结果显示在仪器的数字显示屏上。

下面是数字多用电表常用的测量原理：•电压测量原理–电压测量是通过将待测电压与内部参考电压进行比较，并进行一定倍数的放大得到测量结果。

常见的电压量程有直流电压（DCV）和交流电压（ACV），分别用来测量直流电源或交流电网的电压。

•电流测量原理–电流测量是将待测电流通过电阻产生电压降，然后与内部参考电压进行比较，并根据欧姆定律计算出电流值。

常见的电流量程有直流电流（DCA）和交流电流（ACA），分别用来测量直流电路或交流电路中的电流。

•电阻测量原理–电阻测量是通过数字多用电表的利用电压源和内部的测量电流源来测量待测电阻两端的电压差，然后根据欧姆定律计算出电阻值。

3. 数字多用电表的应用图数字多用电表广泛应用于电子、通信、计算机、电力、汽车等领域，以下列举一些常见的应用情景：•电路维修–数字多用电表可以用来测量电路中的电压、电流、电阻等参数，帮助工程师快速定位故障点，进行电路维修。

•电力测量–数字多用电表可以用来测量交流电网中的电压、电流以及频率等参数，用于电力系统的监测、调试和维护。

•自动化测试–数字多用电表常被集成到自动化测试系统中，用于对电子产品进行性能测试、可靠性测试、耐压测试等，提高测试效率。

•电子原型设计–数字多用电表可以用来测量电子原型电路中的各种信号参数，包括电压、电流、频率等，方便工程师进行原型设计和验证。

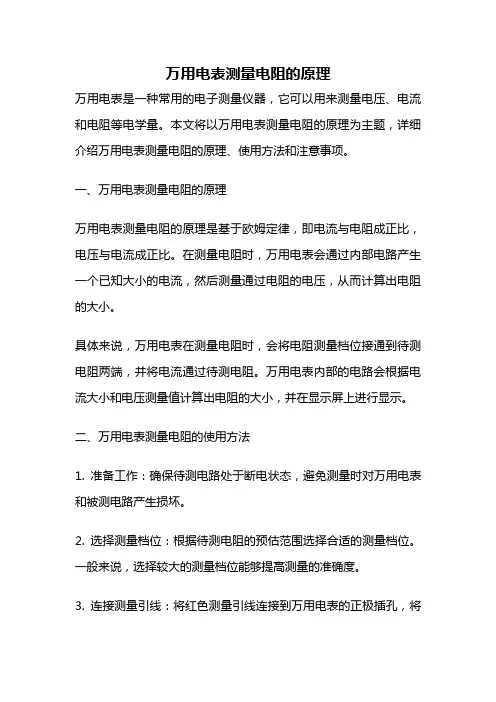

万用电表测量电阻的原理万用电表是一种常用的电子测量仪器，它可以用来测量电压、电流和电阻等电学量。

本文将以万用电表测量电阻的原理为主题，详细介绍万用电表测量电阻的原理、使用方法和注意事项。

一、万用电表测量电阻的原理万用电表测量电阻的原理是基于欧姆定律，即电流与电阻成正比，电压与电流成正比。

在测量电阻时，万用电表会通过内部电路产生一个已知大小的电流，然后测量通过电阻的电压，从而计算出电阻的大小。

具体来说，万用电表在测量电阻时，会将电阻测量档位接通到待测电阻两端，并将电流通过待测电阻。

万用电表内部的电路会根据电流大小和电压测量值计算出电阻的大小，并在显示屏上进行显示。

二、万用电表测量电阻的使用方法1. 准备工作：确保待测电路处于断电状态，避免测量时对万用电表和被测电路产生损坏。

2. 选择测量档位：根据待测电阻的预估范围选择合适的测量档位。

一般来说，选择较大的测量档位能够提高测量的准确度。

3. 连接测量引线：将红色测量引线连接到万用电表的正极插孔，将黑色测量引线连接到负极插孔。

4. 测量电阻：将测量引线的探针分别连接到待测电阻的两端，确保良好的接触。

在测量时，尽量避免手指接触导致额外的电阻。

5. 读取测量结果：观察万用电表的显示屏，读取电阻值。

注意，万用电表显示的电阻值可能带有一定的误差，因此应根据具体情况进行合理的四舍五入和修约。

三、万用电表测量电阻的注意事项1. 选择合适的测量档位：根据待测电阻的预估范围选择合适的测量档位。

选择过小的档位会导致测量值超出量程而无法测量，选择过大的档位则可能降低测量的准确度。

2. 确保良好的接触：在测量时，应确保测量引线和待测电阻之间有良好的接触，避免接触不良引起的测量误差。

可以通过轻轻摇动测量引线来检查接触情况。

3. 避免手指接触：在测量电阻时，避免手指接触测量引线和待测电阻，以免产生额外的电阻，影响测量结果的准确性。

4. 注意量程选择：在测量电阻时，应选择合适的量程档位，避免测量值超出量程而无法测量或导致测量结果不准确。

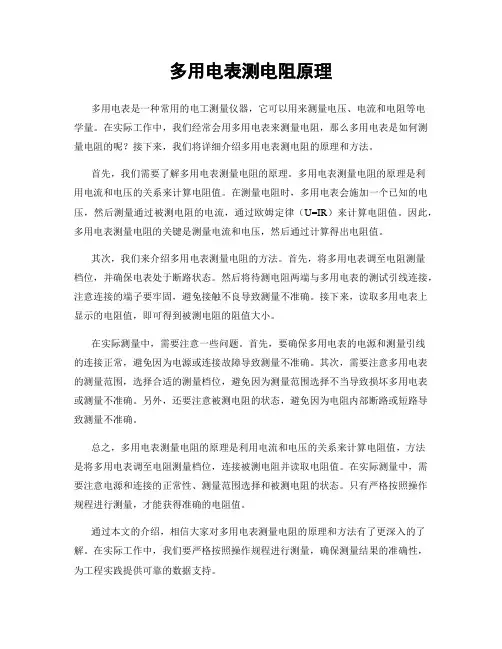

多用电表测电阻原理多用电表是一种常用的电工测量仪器，它可以用来测量电压、电流和电阻等电学量。

在实际工作中，我们经常会用多用电表来测量电阻，那么多用电表是如何测量电阻的呢？接下来，我们将详细介绍多用电表测电阻的原理和方法。

首先，我们需要了解多用电表测量电阻的原理。

多用电表测量电阻的原理是利用电流和电压的关系来计算电阻值。

在测量电阻时，多用电表会施加一个已知的电压，然后测量通过被测电阻的电流，通过欧姆定律（U=IR）来计算电阻值。

因此，多用电表测量电阻的关键是测量电流和电压，然后通过计算得出电阻值。

其次，我们来介绍多用电表测量电阻的方法。

首先，将多用电表调至电阻测量档位，并确保电表处于断路状态。

然后将待测电阻两端与多用电表的测试引线连接，注意连接的端子要牢固，避免接触不良导致测量不准确。

接下来，读取多用电表上显示的电阻值，即可得到被测电阻的阻值大小。

在实际测量中，需要注意一些问题。

首先，要确保多用电表的电源和测量引线的连接正常，避免因为电源或连接故障导致测量不准确。

其次，需要注意多用电表的测量范围，选择合适的测量档位，避免因为测量范围选择不当导致损坏多用电表或测量不准确。

另外，还要注意被测电阻的状态，避免因为电阻内部断路或短路导致测量不准确。

总之，多用电表测量电阻的原理是利用电流和电压的关系来计算电阻值，方法是将多用电表调至电阻测量档位，连接被测电阻并读取电阻值。

在实际测量中，需要注意电源和连接的正常性、测量范围选择和被测电阻的状态。

只有严格按照操作规程进行测量，才能获得准确的电阻值。

通过本文的介绍，相信大家对多用电表测量电阻的原理和方法有了更深入的了解。

在实际工作中，我们要严格按照操作规程进行测量，确保测量结果的准确性，为工程实践提供可靠的数据支持。

电表的改装和校准的实验报告电表的改装和校准的实验报告一、引言电表是我们日常生活中使用频率较高的电气仪器之一。

然而，由于市场上出售的电表存在一定的误差，为了保证电表的准确度，我们进行了电表的改装和校准实验。

本文将详细介绍实验的目的、方法、结果和讨论。

二、实验目的本次实验的主要目的是改装和校准电表，使其准确度达到标准要求。

通过实验，我们希望了解电表的工作原理，并掌握电表的改装和校准方法。

三、实验方法1. 改装电表为了改装电表，我们首先需要了解电表的结构和工作原理。

电表主要由电流线圈和电压线圈组成，通过测量电流和电压的变化来计算电能消耗。

在改装过程中，我们需要调整电流线圈和电压线圈的灵敏度，以提高电表的准确度。

2. 校准电表校准电表是为了确保其准确度。

我们使用标准电流源和标准电压源来校准电表。

首先，我们将标准电流源接入电表的电流线圈，调整电表读数与标准电流源的数值一致。

接下来，我们将标准电压源接入电表的电压线圈，同样调整电表读数与标准电压源的数值一致。

通过这样的校准过程，我们可以确保电表的准确度。

四、实验结果经过改装和校准后，我们成功地提高了电表的准确度。

在改装过程中，我们调整了电流线圈和电压线圈的灵敏度，使其适应不同的电流和电压变化。

在校准过程中，我们使用标准电流源和标准电压源，通过与电表读数进行比较，确保了电表的准确度。

五、讨论通过本次实验，我们深入了解了电表的工作原理和校准方法。

改装电表可以提高其准确度，使其更适应实际使用环境。

校准电表是确保电表准确度的重要步骤，通过与标准电流源和标准电压源进行比较，我们可以及时发现电表的误差并进行调整。

然而，需要注意的是，改装和校准电表需要一定的专业知识和技能，操作不当可能会导致电表损坏或不准确。

因此，在进行电表的改装和校准时，建议寻求专业人士的指导或进行相关培训。

六、结论通过本次实验，我们成功地改装和校准了电表，使其准确度达到标准要求。

通过调整电流线圈和电压线圈的灵敏度，并使用标准电流源和标准电压源进行校准，我们确保了电表的准确度。

电表改装实验原理、误差分析及实验改进综述摘要：电表改装实验是高中电学的重要知识点之一，本综述结合前人的研究结果，对其实验步骤与各个步骤所涉及的知识点进行了简要分析。

关键词：电表改装；实验原理；误差分析；实验改进1引言在高考中，电学实验一直是实验题命题概率很大的一个知识点。

其中对电阻阻值的测量和电表的改装原理、设计与误差的分析包含有许多知识点。

所以为了更加清晰了解该实验，本文综述了对实验各个步骤的分析。

2电表的基本原理2.1我们在高中阶段所做的实验一般使用的都是电磁式电流表，其内部结构如图1.11.1当有电流通过线圈时，线圈在永磁体产生的磁场中受安培力作用，旋转带动指针偏转，当达到一定角度时，安培力与螺旋弹簧的弹力平衡，不再偏转。

电流越大，安培力越大，则偏转角越大。

通过调整刻度，即可表示电流大小。

2.2 灵敏电流计与电流表，电压表的关系图1.2.1图1.2.1为电流表内部示意图。

通过给灵敏电流表并联一定值电阻R我们就能得到一个较大量程的电流表。

图1.2.2图1.2.2为电压表内部示意图。

通过给灵敏电流表串联一定值电阻R我们就能得到一个较大量程的电压表。

3实验概述3.1电流表改装（1）为了得到更大量程电表，我们给表头并联一个小电阻，使得电路总电阻减少。

（2）电流表改装原理电路图如下图2.1.2图2.1.2方框内即为电流表内部基本结构，通过并联一个小电阻，电表测量范围由原来的变为。

欲将电流的量程扩大为原来的 n 倍，需要并联一个较小的分流电阻，满偏时分流数值，分流电阻满足方程，即，安培表的内阻。

改装之后的表盘刻度要重新更换，应将原来的电流刻度盘数值相应的扩大为原来的 n 倍。

3.2 电压表改装（1）为了得到电压表，我们给表头串联一个小电阻，使得电路总电阻增大。

（2）电压表改装原理电路图如下图2.2.1图2.2.1将电压的量程扩大为原来的 n倍，需要串联一个较大的分压电阻，满偏时分压数值为，分压电阻满足方程，即．伏特表的内阻 .改装后的伏特表刻度盘也要重新更换，应将表头原来的电压刻度值相应的扩大为原来的 n倍．3.3半偏法测电阻上述的方法中，我们不难发现，为了得到我们想要的电表，我们首先需要知道表头的电阻。

万用电表的使用实验报告
目录
1. 实验目的
1.1 实验原理
1.1.1 电流电压关系
1.1.2 电阻测量
1.2 实验仪器
1.3 实验步骤
1.4 数据记录与处理
1.5 实验结论
1 实验目的
这个部分描述了进行该实验的目的和意义。

1.1 实验原理
在这一部分，将解释实验中所涉及的理论基础。

1.1.1 电流电压关系
这一小节将重点介绍电流和电压之间的关系，以及如何使用万用表进行电流和电压的测量。

1.1.2 电阻测量
这一小节将介绍如何使用万用表进行电阻的测量，以及电阻的计算方法。

1.2 实验仪器
这一部分将列出本次实验所用到的仪器设备，如万用表、电源等。

1.3 实验步骤
这一部分详细描述了进行实验所需的步骤和操作流程，包括具体的操作方法和注意事项。

1.4 数据记录与处理
在这一部分，将介绍实验数据的记录方法和处理步骤，包括数据的整理和分析。

1.5 实验结论
最后，通过对实验数据的分析和讨论，得出本次实验的结论，并总结实验结果的意义和实验过程中遇到的问题。

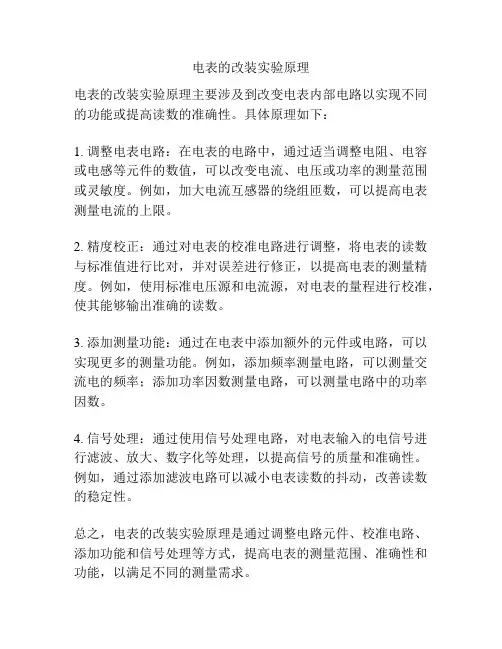

电表的改装实验原理
电表的改装实验原理主要涉及到改变电表内部电路以实现不同的功能或提高读数的准确性。

具体原理如下：
1. 调整电表电路：在电表的电路中，通过适当调整电阻、电容或电感等元件的数值，可以改变电流、电压或功率的测量范围或灵敏度。

例如，加大电流互感器的绕组匝数，可以提高电表测量电流的上限。

2. 精度校正：通过对电表的校准电路进行调整，将电表的读数与标准值进行比对，并对误差进行修正，以提高电表的测量精度。

例如，使用标准电压源和电流源，对电表的量程进行校准，使其能够输出准确的读数。

3. 添加测量功能：通过在电表中添加额外的元件或电路，可以实现更多的测量功能。

例如，添加频率测量电路，可以测量交流电的频率；添加功率因数测量电路，可以测量电路中的功率因数。

4. 信号处理：通过使用信号处理电路，对电表输入的电信号进行滤波、放大、数字化等处理，以提高信号的质量和准确性。

例如，通过添加滤波电路可以减小电表读数的抖动，改善读数的稳定性。

总之，电表的改装实验原理是通过调整电路元件、校准电路、添加功能和信号处理等方式，提高电表的测量范围、准确性和功能，以满足不同的测量需求。

电表测电阻原理
电表测电阻的原理是利用欧姆定律，即电流与电阻成正比关系。

当电流通过一个电阻时，电阻产生的电压与电流成正比。

根据欧姆定律可得到电阻的计算公式为：R = V/I，其中R表示电阻，V表示电压，I表示电流。

电表主要通过测量电压和电流来计算电阻。

一般情况下，电表的电流测量范围比较小，因此在测量电阻时，常需要在电路中串联一个标准电阻，以限制电流大小。

电表会测量电压和电流的数值，并根据欧姆定律计算出电阻的数值。

具体操作时，首先将电表调至电阻测量档位，然后将电表的两个测试引线分别连接到待测电阻的两端，确保引线与电阻连接牢固。

接下来，电流会通过电阻，电表会测量电压的数值，然后使用欧姆定律的公式计算出电阻的数值。

需要注意的是，在进行电阻测量时，应确保电路处于断电状态，防止电流对电表和其他电器设备造成损坏。

同时，应选择适合范围的电阻测量档位，以确保测量的准确性。

综上所述，电表测电阻的原理是利用欧姆定律，通过测量电压和电流来计算电阻的数值。

电表感应原理
电表感应原理是指利用感应原理来测量电流和电压的一种方法。

感应原理是指当一个导体中有电流通过时，会产生一个磁场。

根据法拉第电磁感应定律，当这个导体被放置在一个变化的磁场中时，会在导体两端产生感应电动势。

通过测量这个感应电动势，就可以得到电流的大小。

同样地，当一个导体中存在电压时，也会在导体两端产生感应电动势。

因此，通过测量感应电动势的大小，就可以得到电压的大小。

电表感应原理的具体实现是通过将被测电流或电压通过一个线圈，使其在磁场中运动。

根据感应原理，线圈中会产生感应电动势。

电表中会有一个电流表或电压表，通过连接到线圈两端，来测量感应电动势的大小。

由于感应电动势与电流或电压的大小成正比，因此通过测量感应电动势的大小，就可以得到电流或电压的大小。

为了提高测量的精度，电表中通常会加入一些校正电路，以消除由于温度、频率等因素引起的误差。

同时，为了保护电表和被测电路，电表中还会加入一些安全措施，如保险丝、防雷击等。

总之，电表感应原理是利用感应电动势来测量电流和电压的一种方法。

通过测量感应电动势的大小，就可以得到被测电流或电压的大小。

这种方法简单而有效，已被广泛应用于各个领域中的电力测量。

万用表使用实验原理
万用表使用实验原理：
万用表是一种常用的电测量仪器，可以用于测量电压、电流、电阻等电学量。

其使用原理主要包含以下几个方面：
1. 电压测量原理：
万用表的电压测量是基于欧姆定律进行的。

根据欧姆定律，电压等于电流与电阻的乘积。

万用表通过内部电路将待测电压与内部的电阻串联，然后通过电流测量和计算来得到待测电压的数值。

2. 电流测量原理：
万用表的电流测量依赖于毫伏表原理。

当电流流过被测电路时，会引起电路两点之间的电压降，通过测量电压降并根据欧姆定律计算电流大小。

3. 电阻测量原理：
万用表的电阻测量基于电压和电流的测量。

通过将万用表的电极接触待测电阻两端，测量通过电阻的电流和电压，并根据欧姆定律计算出电阻值。

需要注意的是，使用万用表时应选择适当的量程和测量档位，以保证测量结果的准确性。

另外，万用表的接线要正确，避免短路或接反等错误操作。

在测量前，还需检查万用表是否正常工作，如电池电量是否充足等。
