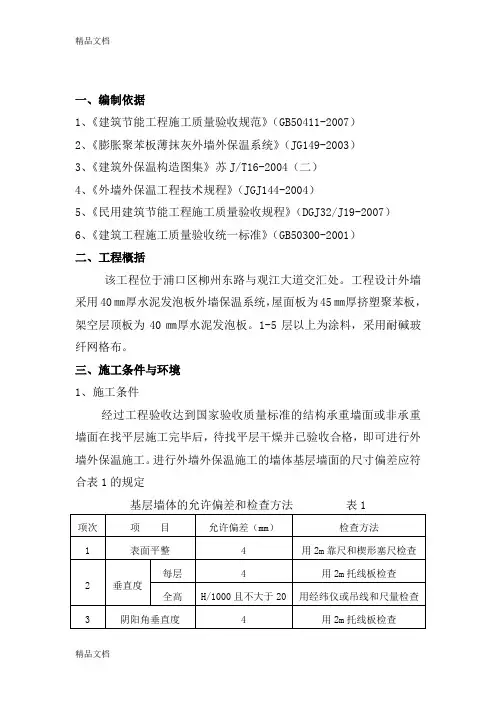

一、编制依据
1、《建筑节能工程施工质量验收规范》（GB50411-2007）
2、《膨胀聚苯板薄抹灰外墙外保温系统》（JG149-2003）
3、《建筑外保温构造图集》苏J/T16-2004（二）
4、《外墙外保温工程技术规程》（JGJ144-2004）
5、《民用建筑节能工程施工质量验收规程》（DGJ32/J19-2007）
6、《建筑工程施工质量验收统一标准》（GB50300-2001）
二、工程概括
该工程位于浦口区柳州东路与观江大道交汇处。工程设计外墙采用40㎜厚水泥发泡板外墙保温系统，屋面板为45㎜厚挤塑聚苯板，架空层顶板为40㎜厚水泥发泡板。1-5层以上为涂料，采用耐碱玻纤网格布。
三、施工条件与环境
1、施工条件
经过工程验收达到国家验收质量标准的结构承重墙面或非承重墙面在找平层施工完毕后，待找平层干燥并已验收合格，即可进行外墙外保温施工。进行外墙外保温施工的墙体基层墙面的尺寸偏差应符合表1的规定
基层墙体的允许偏差和检查方法表1
对于未达到以上标准的墙体应按以下方法进行处理：
对新建工程，必须彻底清除基层表面浮灰、涂料、油污、空鼓及风化物等影响粘结强度的材料，墙面平整度超差部分应剔凿或用1：3的水泥砂浆修补。
2、门窗口
门窗洞口经验收，洞口尺寸位置达到设计和质量要求；门窗或辅框已安装完毕。
3、伸缩缝
伸缩缝的间距应与土建单位或设计单位协商确定，应同建筑设计师协调好伸缩缝和装饰缝的具体位置，以便施工。
4、预埋管道
各种与外墙有关的管线、预埋件、支架等已安装到位，并预留出外保温的余地。
5、环境条件
施工现场环境温度和基层墙体表面温度在施工及施工后24小时内均不得低于5。C，风力不大于5级，雨天不能施工。
为保证施工质量，施工面应避免阳光直射。必要时，应在脚手架上搭设防晒布，遮挡墙面。如施工中突遇降雨应采取有效措施，防止雨水冲刷墙面。
四、材料准备
材料的验收、存放和运输应符合有关要求，并分类挂牌存放。XPS保温板成包平放；聚合物砂浆和专用粘结剂存放要注意防雨防潮；网格布、固定件也应防雨存放。涂料配料及操作地点应经常清理保持整洁，保持良好的通风条件，使用可燃性溶剂时严禁明火。
五、施工工具
电动搅拌器、壁纸刀、剪刀、墨斗、棕刷或滚筒、粗砂纸、塑料搅拌桶、冲击钻、电锤、抹子、压子、阴阳角抿子、托线板、2m 靠尺等。
六、劳动力、机械设备及脚手架
根据各工程外保温的工作量及工期要求应合理安排劳动力、机械设备以及施工工具，并检查整理外脚手架达到安全使用要求。
七、施工工序流程
根据工程进度及现场情况，可分单组双向或双向同向“流水”作业，即单组粘贴水泥发泡板由下向上施工，安装固定件、抹面由下向上施工；双组粘贴水泥发泡板和安装固定件、抹面均由下向上施工，常温施工流水间隔12小时以上。涂料施工从上至下流水作业。
八、各道工序施工详细说明及要求
（一）、水泥发泡板保温涂料饰面工艺流程
1、基层处理
（1）、清除已验收合格基层墙面的浮灰、涂料、油污、空鼓及风化物等影响粘贴强度的材料。超差部分应剔凿或用1：3水泥砂浆修补平整。
2、弹控制线
根据建筑立面设计和外墙外保温技术要求，在外门窗水平、垂直控制线及伸缩缝、装饰线等处弹控制线。
3、挂基准线
（1）、在建筑物外墙大角（阴角、阳角）及其他必要处挂出垂直基准控制线，弹出水平控制基线。
（2）、施工过程中每层适当挂水平线，以控制XPS保温板粘贴的垂直度和平整度。
4、配制专用粘贴剂
（1）、使用一只干净的塑料搅拌桶倒入三份干混砂浆，加约一份的水，注意应边加水边搅拌，然后用手持式电动搅拌器搅拌约五分钟，直到搅拌均匀，且稠度适中为止。保证聚合物砂浆有一定粘度。
（2）、以上工作完成后，应将配好的砂浆静置5分钟，再搅拌即可使用。调好的砂浆宜在一小时内用完。
（3）、注意：本系统聚合物砂浆只需加入净水，不能加入其它添加剂如：水泥、砂、防冻剂及其它聚合物等。
5、粘贴翻包网格布
凡水泥发泡板侧边外露出（如升缩缝、建筑沉降缝、温度缝等缝线两侧），门窗洞口处，与主体墙体接触处，都应做网格布翻包处理。
6、粘贴水泥发泡保温板
（1）、标准外墙板尺寸为300*300*40mm。凸窗壁板尺寸300*300*40mm，架空层顶板尺寸为300*300*40mm。非标准尺寸和局部不规则处可用工具刀现场切割，尺寸允许偏差为±1.5㎜，大小面垂直。
（2）、条贴法：用抹子在每块涂刷过界面剂的水泥发泡保温板上均匀的抹上配制好的专用粘贴砂浆，厚度控制在3mm左右，然后用齿形刮板沿水泥发泡保温板的纵向（短边向）有规则的拉出条状纹路，深度和齿形刮板的齿槽深度相等。
（3）、涂好粘贴砂浆后立即将水泥发泡保温板贴到墙上，并将其拍压平实，保证其垂直、平整度和粘贴面积符合要求。碰头处不得抹粘贴砂浆。每贴完一块，应及时清除挤出的砂浆。板与板之间要挤紧，不得有缝，板缝超出1.5mm时用
水泥发泡保温板片填塞。拼缝高差不大于1.5mm。
（4）、施工水泥发泡保温板时应水平粘贴，上下两排水泥发泡保温板应竖向错缝板长1/2，保证最小错缝尺寸不小于200mm。
（5）、在墙拐角处，应先排好尺寸，裁切水泥发泡保温板，使其粘贴时垂直交错连接，保证拐角处顺直且垂直。
（6）、在粘贴窗框四周的阳角和外墙阳角时，应先弹出基准线，作为控制阳角上下竖直的依据。
7、打磨找平
（1）、在固定件施工完毕后，对水泥发泡保温板接缝不平处应用衬有平整处理的粗砂纸打磨，打磨动作宜为轻柔的圆周运动，不要沿着与XPS保温板接缝平等的方向打磨。
（2）、打磨后应用刷子或压缩空气将打磨操作产生的碎屑、其它浮尘清理干净。
（3）、对水泥发泡保温板粘贴不平处，应用面层聚合物砂浆找平。
8、安装固定件
（1）、待水泥发泡保温板铺设完毕后，按设计要求的位置用冲击钻钻孔，锚固深度25mm，钻孔深度100mm。
（2）、位置固定件个数:
（1）、每平方米约5个；
（2）、固定件加密：阳角、檐口下、门窗洞口四周应加密，距基层边缘不小于60㎜，间距不大于300㎜；
（3）、锚栓用铁钉应打紧并将工程塑料膨胀钉的帽子与水泥发泡保温板表面齐或略打入一些，确保膨胀钉与基层充分锚固。
