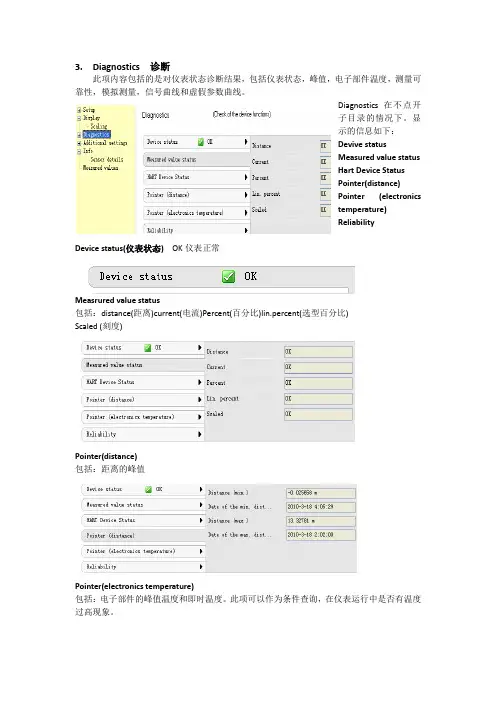

3. Diagnostics 诊断此项内容包括的是对仪表状态诊断结果，包括仪表状态，峰值，电子部件温度，测量可靠性，模拟测量，信号曲线和虚假参数曲线。
Diagnostics在不点开子目录的情况下。
显示的信息如下：Devive statusMeasured value statusHart Device StatusPointer(distance)Pointer (electronicstemperature)ReliabilityDevice status(仪表状态)OK仪表正常Measrured value status包括：distance(距离)current(电流)Percent(百分比)lin.percent(选型百分比)Scaled (刻度)Pointer(distance)包括：距离的峰值Pointer(electronics temperature)包括：电子部件的峰值温度和即时温度。
此项可以作为条件查询，在仪表运行中是否有温度过高现象。
Reliability 信噪比Echo curve显示仪表曲线运行并存储在Echo cure曲线屏幕上点右键出现如下图Freeze cures 点击后保留现在曲线和新生成的曲线进行对比Echo curve 点击后显示信号线Dectection curve 点击显示检测线False signal suggression 点击显示虚假参数线时间正常显示图像查看前面的曲线查看后面的曲线查看以往的曲线记录曲线停止记录曲线记录曲线的个数Echo data 显示信号的信息Measured value memory(instrument)测量趋势记忆在上面右键后出现左边的窗口点击read recorded data from device读取仪表中的记录。
读取显示的数据趋势的时间。
确认后显示查看的趋势Settings(设定)按照start recording assistant的要求进行设定后记录数据Measured vlue memory(DTM)在线记录趋势Event memory(instrument)事件记忆Updata（更新事件）点击后出现事件Status signals(状态信息)此处是说明的记录事件的名称。
菜单系统：液晶显示，显示：－测量值－菜单栏－参数【ESC】:－中断输入－返回上层菜单【＋】：改变参数值【►】选择:－菜单.菜单栏进入菜单【OK】:－确定菜单－选择参数－编辑参数－保存参数调整系统传感器的调整通过调整和显示模块PLICSCOM 的四个按键进行。
LC 显示指示个别的菜单栏。
功能显示在图表的上方。
最后按键约10 分钟之后，自动触发恢复到测量值显示。
任何数值不用[OK] 确认将不保存。
PLICSCOM 平时显示测量值主菜单由五部分组成：1．Setup 设置2．Display 显示3．Diagnostics 诊断4．Additional adjustments 附加校准5．Info 信息用[ESC] [ ►] [OK] 键在菜单字段之间移动注：PLICSCOM 的功能菜单由相应的传感器和传感器各自的软件版本决定。
各自的菜单栏视当时连接的仪表和信号输出类型而定。
当选中后显示黑色分菜单1. setup包括以下内容Measurement loop name 仪表的名字Medium 介质的类型Application 容器的类型Vessel type 容器底部形状Vessel height/Me.range 容器的高度Max.adjustment 最大量程调整Min.adjustment 最小量程调整Damping 阻尼时间Current output mode 当前输出的模式Current output min./max. 当前输出的最大最小电流Lock adjustment 锁定调整2. Display 包括以下内容Language 显示模块显示的语言Displayed value 显示的测量值Backlight 背光的选择3. Diagnostics 包括以下内容Device status 仪表状态Peak values (distance) 峰值Electronics temperature 温度Meas.relibility 可靠性Simulation 模拟测量Curve indication 曲线显示4. Additional adjustments 包括以下内容Instrument units 给距离和温度赋单位False signal suppression 虚假参数处理Linearization curve 线性化曲线PIN 密码Date/Time 日期和时间Reset 复位HART operation mode HART工作模式Copy instr.settings 拷贝传感器数据5、Info 包括以下内容Device name 仪表名称Instrument version软件信息Date of manufacture 制作日期Inatrument features 传感器详细资料。
一 PLICSCOM显示调试模块设置1.1 概述功能/设置显示调试模块PLICSCOM用于测量显示、调整和测试，可安装于下列封装外壳和仪器中：●plics®系列传感器的所有单室壳体和双室壳体；●外置的显示调试单元VEGADIS61；从PLICSCOM的硬件版本…-01开始及其传感器，可以通过调试菜单设置背光显示。
硬件的版本号标示在PLICSCOM的标签上或传感器的电子部件中。
提示：此功能是用于带有安全许可的仪表，如：StEx、WHG或船用许可，以及FM、CSA等一些即将实施的国家专用许可。
备注：您可以在显示调试模块PLICSCOM的操作指引手册中获得详细的资料。
1.2 显示调试模块的安装装卸显示调试模块显示调试模块可随时装卸，装卸可带电操作，无需关闭供电电源。
安装步骤如下：1、旋开外壳面盖；2、把显示调试模块放入电子面板上（你可选择四种不同的方位，每个方位相差90°）3、压紧显示调试模块并顺时针转动，直至模块卡紧到位；4、装回带观察视窗的外壳面盖并旋紧。
拆卸方法则是上述步骤的反操作。
显示调试模块直接由传感器供电，无需连接额外的电源。
图26 显示调试模块安装示意图备注：如果您是在原有的VEGAPULS63上增加显示调试模块用于连续测量显示，将需要配置一个加高的带观察视窗的面盖。
1.3 系统调试图27 显示和调试部件1、液晶显示屏2、菜单编号显示3、调试按键按键功能●[OK] 按键：-返回到菜单首项-确认所选菜单-编辑参数-保存设置●[►]按键选择：-菜单选择-列出选项-位置编辑●[+]按键：-改变参数值●[ESC] 按键：-中断输入-返回上一层菜单系统调试传感器通过显示调试模块的四个按键作调整，液晶屏显示各个菜单选项，各个按键的功能如上所述。
在停止按键10分钟后，模块将会自动回复到显示测量值状态。
任何没有以[OK]键确认的设置将不会保存。
1.4 设置的步骤HART-Multidrop地址设置在HART-Multidrop模式（一个输入设置多个传感器），必须首先设置地址，然后才能作参数调整。
（仅供参考）一、VEGA-DTM的窗口格对所有的VEGA仪表的 DTM由一条菜单条和三个区域组成:1、导航区域显示被连的接仪表和打开的 DTM 的一些数据和状态。
在导航中对于参数部分，依靠被连接的仪器一个树状参数被显示。
通过选择进入树状参数，想要的参数将会在参数区域中显示出来。
可以对参数进行修改。
（在左下角有测量值的显示）。
导航区域菜单栏的前面如果有 + 号，标志该菜单栏还有下一级菜单用鼠标左键点击 + 号，使之变为–号，就会展开相关的下一级菜单2、参数区域在这里，可以显示所有仪器的数据并且能对传感器的参数调整做必要的修改。
在左下角有测量值的显示。
通过选择参数部分的功能块按钮或选择导航部分的树状菜单栏调整参数页面。
.3、信息区域信息区域由经过挑选的几个文件卡片部分组成。
确定传感器连接的显示部分二、参数调整（修改过的参数用保存到传感器上）1、“Basic adjustment”基本调整在Sensor tag栏，可以为传感器做一个标记，如：“1#原煤仓”。
在Units of measurement测量单位栏，保留默认值 m 。
Min./Max. adjustment (量程调整)" Basic adjustment – Min-Max Adjustment" （设置物位百分比的距离）VEGAPULS、VEGASON、VEGAFLEX 传感器是距离测量仪表，它们测量的是（传感器）到产品之间的距离而并不是直接的物位。
为了显示这个物位，测量距离对应物位百分比的分配必须进行。
借助这一调整，物位被计算出来。
同样传感器的工作范围是从最大限制到所需的范围。
这些设置的始点是"Sensor reference plane"（传感器基准面），例如FLEX62传感器安装螺纹的根部。
实际的物位是不重要的，最小/ 最大的调整总是进行在不需变化实际料位的情况下进行。
最大调整在最大调整窗口中输入对应最大物位的适当距离，举例来说 100% 对应 m 距离。
2. Display 显示显示部分调试针对的是显示模块显示的数值。
进入后有如下显示：Language 显示模块显示的语言Displayed value 显示的测量值Backlight 背光的选择1）设定显示的语言键进入显示如下可以选择显示的语言按一下[OK] 键显示如下信息德语英语法语西班牙语俄语►]键选择需要的语言用[OK]ESC】退出2）测量值显示键进入显示如下设定需要显示的状态键进入显示如下距离高度百分比线性百分比刻度电流键选择需要的语言用[OK]ESC】退出3) 显示单位(选择Scaled 刻度后出现)键进入显示如下设定需要显示的状态单位键进入显示如下高度质量流量容积不带单位键进入显示与状态对应的单位用ESC】退出显示单位选择Height 高度或Distance 距离ok后出现单位符号: m ft in cm mm供进一步选择显示单位选择Mess 质量ok后出现单位符号: kg t Ib 供进一步选择显示单位选择Flow 流量ok后出现单位符号:m3/s m3/h ft3/s ft3/min gal/s gal/min，gal/h l/s l/min l/h kg/s lb/s供进一步选择显示单位选择Volume 容积ok后出现单位符号: m3l hl ft3in3gal供进一步选择显示单位选择No unit 不带单位ok后出现单位符号: Without unit 不带单位4）(选择Scaled 刻度后出现)]键对100％0％赋值完成选择按【ESC】退出5）背光灯键进入显示如下状态开关关键进入显示如下询问开关是否打开键背光灯打开询问开关是否关闭键背光灯关闭根据需要自己选择需要的模式按【ESC】退出。
使用PACT ware TM VEGA DTM调试FLEX60 PULS60 SON60（仅供参考）一、VEGA-DTM的窗口格对所有的VEGA仪表的 DTM由一条菜单条和三个区域组成:1、导航区域显示被连的接仪表和打开的 DTM 的一些数据和状态。
在导航中对于参数部分，依靠被连接的仪器一个树状参数被显示。
通过选择进入树状参数，想要的参数将会在参数区域中显示出来。
可以对参数进行修改。
（在左下角有测量值的显示）。
导航区域菜单栏的前面如果有 +号，标志该菜单栏还有下一级菜单123 PACT ware TM应用－7用鼠标左键点击 + 号，使之变为–号，就会展开相关的下一级菜单2、参数区域在这里，可以显示所有仪器的数据并且能对传感器的参数调整做必要的修改。
在左下角有测量值的显示。
通过选择参数部分的功能块按钮或选择导航部分的树状菜单栏调整参数页面。
.几个功能块按钮：阻尼时间、最大最小调整、线性化、电流输出、显示等3、信息区域信息区域由经过挑选的几个文件卡片部分组成。
确定传感器连接的显示部分二、参数调整（修改过的参数用保存到传感器上）1、“Basic adjustment”基本调整在Sensor tag栏，可以为传感器做一个标记，如：“1#原煤仓”。
在Units of measurement测量单位栏，保留默认值 m 。
1.1 Min./Max. adjustment (量程调整)" Basic adjustment – Min-Max Adjustment" （设置物位百分比的距离）VEGAPULS、VEGASON、VEGAFLEX 传感器是距离测量仪表，它们测量的是（传感器）到产品之间的距离而并不是直接的物位。
为了显示这个物位，测量距离对应物位百分比的分配必须进行。
借助这一调整，物位被计算出来。
同样传感器的工作范围是从最大限制到所需的范围。
这些设置的始点是"Sensor reference plane"（传感器基准面），例如FLEX62传感器安装螺纹的根部。
利用PACTWARE操作软件对VEGA物位传感器的调试说明FX60系列导向微波式物位传感器版本：3.0寇新华2006．9目录调试设备及连线------------------------------------------------------------------------------------ 3 PACTWARE的进入和初步配置---------------------------------------------------------------- 4 传感器量程的设定--------------------------------------------------------------------------------- 11 传感器的缆（棒）长------------------------------------------------------------------------------ 13 传感器测量条件的选择--------------------------------------------------------------------------- 15 电流输出的设定-------------------------------------------------------------------------------------- 17 虚假回波的处理-------------------------------------------------------------------------------------- 18 测量数据采集周期的设定-------------------------------------------------------------------------- 23 传感器的快速反应----------------------------------------------------------------------------------- 25 结束----------------------------------------------------------------------------------------------------- 27调试设备及连线调试设备：●安装了PACTWARE软件的PC；----------------------------------●VEGA的通讯接口转换器CONNECT3；----------------------连线：●可以在安装物位传感器的现场，利用专用“I2C”插头插入传感器的“I2C”插座（见下图）用安装了PACTWARE软件的PC和通讯接口转换器CONNECT3对传感器进行调试。

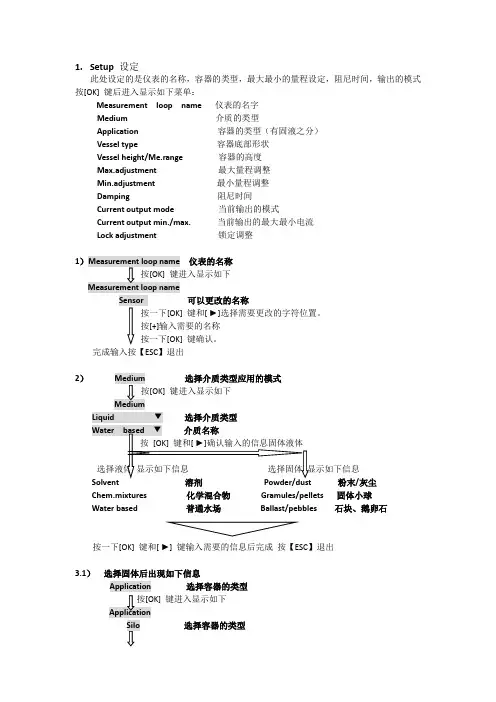

1.Setup 设定此处设定的是仪表的名称，容器的类型，最大最小的量程设定，阻尼时间，输出的模式按[OK] 键后进入显示如下菜单：Measurement loop name 仪表的名字Medium 介质的类型Application 容器的类型（有固液之分）Vessel type 容器底部形状Vessel height/Me.range 容器的高度Max.adjustment 最大量程调整Min.adjustment 最小量程调整Damping 阻尼时间Current output mode 当前输出的模式Current output min./max. 当前输出的最大最小电流Lock adjustment 锁定调整1仪表的名称可以更改的名称键和[ ►]选择需要更改的字符位置。
键确认。
完成输入按【ESC】退出2）粉末/灰尘Chem.mixtures 化学混合物Gramules/pellets 固体小球Water based 普通水场Ballast/pebbles 石块、鹅卵石按一下[OK] 键和[ ►]键输入需要的信息后完成按【ESC】退出3.1）选择固体后出现如下信息Application 选择容器的类型键进入显示如下选择容器的类型筒仓煤仓物位变化快的煤仓堆料压碎器演示按[OK]3.2）选择液体后出现如下信息Application 选择容器的类型储存罐储存罐带搅拌轮船上的储存罐反应器定量给料器导波管旁通管穿透测量开放水池水槽演示[ ►]键选择以上显示类型按[OK] 按【ESC】退出4）选择容器底部的类型键进入显示如下容器底部的类型可以选择的类型键显示顶部类型竖直的圆弧的有尖角的]键选择以上显示类型按[OK] 】退出5）选择容器的高度可以按照实际高度更改的数值键和[ ►]选择和更改的量程位置。
键确认。
6）最大数值校准键进入显示如下可以更改的百分比数可以更改的上空距离数[OK] 键和[ ►]选择和更改百分比数输入需要更改的数值可以更改的百分比数键确认后出现如下可以更改的上空距离数按一下[OK] 键和[ ►]选择和更改上空的距离值按[OK] ESC】退出7）最小数值校准键进入显示如下可以更改的百分比数可以更改的上空距离数[OK] 键和[ ►]选择和更改百分比数输入需要更改的数值可以更改的百分比数键确认后出现如下可以更改的上空距离数按一下[OK] 键和[ ►]选择和更改上空的距离值按[+]输入需要更改的数值按[OK] ESC】退出8) Damping 积分时间键确认后出现如下可以更改积分时间按一下[OK] 键和[ ►]选择和更改积分数值按[+]输入需要更改的数值按[OK] 键完成选择按【ESC】退出9）当前输出的模式输出电流的类型输出信号失败的模式不更改键显示此项是一般选择的电流输出方式[ ►]键和[OK]键选择和确认输出电流的类型此项是固定选取的项目[ ►]键按[OK] 】退出10) 设定当前电流的最大最小输出设定最小电流输出固定选择4mA设定最大电流输出固定选择20mA]键和[OK]键选择和确认输出的最小电流按[ ►]键和完成选择按【ESC】退出11）调试锁选择不同的状态是模块信息锁住不可以乱动封闭是否开锁[OK] 键后用[ ►]键和[OK]键输入值再按[OK] 键开启是否上锁按【ESC】退出。
VEGA PULS / SON / FLEX 60 仪表电子部件电流输出的标定
标定前做好调试通讯的连接，并在电流输出回路中连接一只高精度能稳定显示微安的电流表。
仪表通电后运行PACTware软件，手工配置RS232 –CONNECT3(HART) – SERVICE HART（电子部件）。
项目配置如下图：
将VEGA SERVICE HART在线后双击进入DTM界面。
通讯后如下图：
如PACTware软件的版本是2.40的，上图导航菜单中的Corrent calibration选项可能不出现，需按照下图输入口令：servicedtm
选择导航菜单中的Corrent calibration项，界面如下：
选择Adjustment后，将电流表的当前显示值以微安为单位输入下图框中：如19202
86899866
选择Next后将电流表的显示值以微安为单位输入下图框中：如7526
选择Next后出现模拟值请与电流表对比，如下图的20.000mA
OK结束。

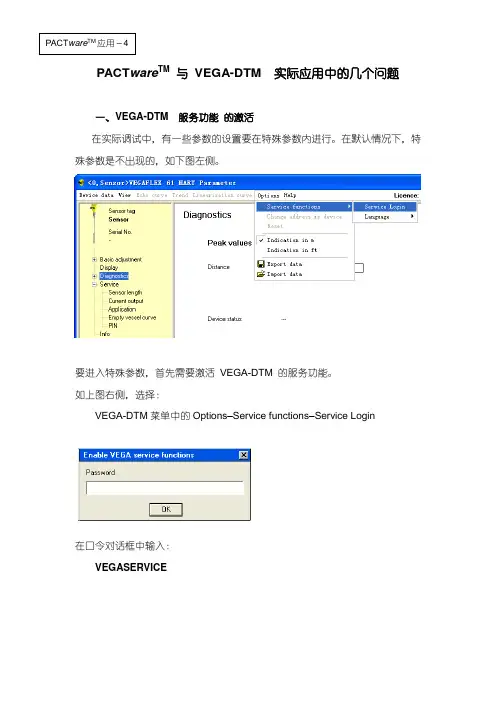

PACT ware TM与VEGA-DTM 实际应用中的几个问题一、VEGA-DTM 服务功能的激活在实际调试中，有一些参数的设置要在特殊参数内进行。
在默认情况下，特殊参数是不出现的，如下图左侧。
要进入特殊参数，首先需要激活VEGA-DTM 的服务功能。
如上图右侧，选择：VEGA-DTM菜单中的Options–Service functions–Service Login在口令对话框中输入：VEGASERVICE在下图左侧的Service 里面，增加了Special parameters (特殊参数)点击Service 里面的Special parameters (特殊参数)，在上图右侧的参数框中可以看到Special parameters (特殊参数) 列表。
二、FLEX 60 工作范围的始端的位置如上图，FLEX 60 的Begin of operation range [m] （工作范围的始端）选项出现在Special parameters (特殊参数) 列表的第1行。
三、FLEX 60测量值快速变化选项的位置如上图，FLEX 60 的Fast change of level [>1m/min]（测量值快速变化）选项出现在Special parameters (特殊参数) 列表的第21行。
四、60系列仪表电流输出的选项Failure mode (故障模式)选项：根据用户的要求选择故障模式，默认值为<3.6mA，如无特殊要求，一般建议故障模式选择No changeOutput characteristics (输出特性)选项：根据用户的要求选择输出特性，默认值为4…20mA，大多数用户选择的是4…20mAMinimum current (电流最小值)选项：默认值为3.8mA，由于有的二次仪表或系统接收低于4mA的信号时出现异常，一般电流最小值选择4mA五、FLEX 60 空容器曲线（虚假回波）编辑FLEX 60在应用于固体时不能记忆空容器曲线FLEX 60 只有在应用于液体时才能记忆空容器曲线。
一 PLICSCOM显示调试模块设置1.1 概述功能/设置显示调试模块PLICSCOM用于测量显示、调整和测试，可安装于下列封装外壳和仪器中：●plics®系列传感器的所有单室壳体和双室壳体；●外置的显示调试单元VEGADIS61；从PLICSCOM的硬件版本…-01开始及其传感器，可以通过调试菜单设置背光显示。
硬件的版本号标示在PLICSCOM的标签上或传感器的电子部件中。
提示：此功能是用于带有安全许可的仪表，如：StEx、WHG或船用许可，以及FM、CSA等一些即将实施的国家专用许可。
备注：您可以在显示调试模块PLICSCOM的操作指引手册中获得详细的资料。
1.2 显示调试模块的安装装卸显示调试模块显示调试模块可随时装卸，装卸可带电操作，无需关闭供电电源。
安装步骤如下：1、旋开外壳面盖；2、把显示调试模块放入电子面板上（你可选择四种不同的方位，每个方位相差90°）3、压紧显示调试模块并顺时针转动，直至模块卡紧到位；4、装回带观察视窗的外壳面盖并旋紧。
拆卸方法则是上述步骤的反操作。
显示调试模块直接由传感器供电，无需连接额外的电源。
图26 显示调试模块安装示意图备注：如果您是在原有的VEGAPULS63上增加显示调试模块用于连续测量显示，将需要配置一个加高的带观察视窗的面盖。
1.3 系统调试图27 显示和调试部件1、液晶显示屏2、菜单编号显示3、调试按键按键功能●[OK] 按键：-返回到菜单首项-确认所选菜单-编辑参数-保存设置●[►]按键选择：-菜单选择-列出选项-位置编辑●[+]按键：-改变参数值●[ESC] 按键：-中断输入-返回上一层菜单系统调试传感器通过显示调试模块的四个按键作调整，液晶屏显示各个菜单选项，各个按键的功能如上所述。
在停止按键10分钟后，模块将会自动回复到显示测量值状态。
任何没有以[OK]键确认的设置将不会保存。
1.4 设置的步骤HART-Multidrop地址设置在HART-Multidrop模式（一个输入设置多个传感器），必须首先设置地址，然后才能作参数调整。
PACT ware TM 与 VEGA-DTM 快速进入一、启动PACT ware 程序：启动 PACTware TM ，输入（英文小写）口令“manager ”出现PACT ware TM 的窗口画面：工程项目窗口 仪表目录窗口二、自动配置在线设备的项目选择PACTware主菜单Project-VEGA project assistant (VEGA 项目助手)单击start （开始）一个在线设备的配置如下：双击在线的传感器，进入VEGA-DTM 画面三、手工创建一个项目（也可用作脱机模拟练习）：方法1：在仪表目录上用双击或拖放的方法，将所要求的设备、接口、仪表放到工程项目窗口1、首先要选择的是 PC 进行通讯要经过的那个设备。
选择来自仪表目录的 “VEGA RS232”（上图中 ①）2、其次要选择一个网关 (接口转换器)例如 VEGACONNEC ，根据调试连接方式，在信号线上是 HART ®方式，在表头的四芯插孔是I²C 方式，（上图中 ②）3、最后选择传感器按照已经连接的传感器，从仪器目录向工程项目窗口传递相应的传感器- DTM （例如VEGA FLEX 61 HART ）；完成的结果如上图中 ③4、点击将 FLEX 61 HART 在线，5、双击上图中 ③ 处的传感器- DTM （例如VEGA FLEX 61 HART ），进入VEGA-DTM 画面如此栏未出现点击如此栏未出现点击方法2：使用鼠标右键的弹出式菜单添加设备（例如FLEX 61 HART ）1、用鼠标右键单击工程项目窗口中的HOST PC，在弹出式菜单中选择(增加设备)Add device在Device for HOST PC窗口，选择VEGA RS2322、用鼠标右键单击工程项目窗口中的<COM>VEGA RS232，在弹出式菜单中选择(增加设备)Add device在Device for VEGA RS232窗口，选择VEGA CONNECT(HART)3、用鼠标右键单击工程项目窗口中的VEGA CONNECT(HART)，在弹出式菜单中选择CONNECT（在信号线上是HART®方式，在表头的四芯插孔是I²C方式），使VEGA CONNECT(HART)在线4、用鼠标右键单击工程项目窗口中的VEGA CONNECT(HART)，在弹出式菜单中选择Additional functions (附加功能)→Device search (搜索设备)，启动自动的搜索设备功能。
MINICOM是一种安装在50系列雷达式物位传感器外壳内或VEGA外部显示仪表内的，用于对传感器参数进行设定的调整模块。
它有一个显示窗和6个功能键，各键的功能如右图所示。
在调整传感器时请按以下步骤进行：1. Adjustment ~ 调整2. Signal conditioning ~ 信号处理3. Output ~ 输出4. Operating range ~ 操作范围5. Meas. Conditions ~ 测量条件6. Gauging in tube only when measuring in a standpipe ~ 安装导波管7. Fales echo memory ~ 虚假回波记忆（仅当测量出现错误时使用）8. Indication of the useful and noise ~ 显示物位面和噪声面Adjustment ~ 调整在菜单“Adjustment”下，可设定传感器的最大/最小测量范围和所希望的工程单位。
用户可以设定“带料调整”和“不带料调整。
一般选择不带料调整，因为这样可以避免在进行传感器该项调整时反复加注介质。
调整该项参数时请参考右边的图例。
当用户希望以“米”作为工程单位对物位进行测量时，可在菜单下的三个画有双外框的菜单中分别进行如下设定：------------------------------------------------------------------------------------------------------------------------------------------选择所希望的工程单位。
用“+”“-”键选择：m(d)以米表示的上空距离/ ft(d)以英尺表示的上空距离。
按“OK”键确认。
------------------------------------------------------------------------------------------------------------------------------------------设定0%对应的距离。
4. Additional adjustments附加校准此项包括如下内容：虚假参数的处理，线性化，密码，日期，出厂恢复等内容。
Additional setting 附加设定Distance unit of the instrument:(对距离的单位进行设定)Temperatureunit0fthe instrument(对温度的单位进行设定)False signal suppression虚假参数处理对虚假参数进行处理。
Create new 创建新的Update 更新Delete part 部分删除Delete all全部删除Create new 新建空容器曲线/ 虚假回波记忆第一次设置时使用或将以前建立的空容器曲线/ 虚假回波记忆删除。
保存你输入的回波曲线距离的安全距离之内的物位距离。
安全距离是扣除避免将物位回波保存到空容器曲线内的距离。
Update更新空容器曲线/ 虚假回波记忆空容器曲线/ 虚假回波记忆已经建立，在此期间回波曲线发生变化，适用空容器曲线/ 虚假回波记忆更新。
将当前的曲线，按照你输入的距离，减去一个安全距离，进行保存。
Delete all删除所有的空容器曲线/ 虚假回波记忆/ 虚假回波记忆全部记忆的空容器曲线/ 虚假回波记忆，除了出厂时内在的空容器曲线/ 虚假回波记忆，将被删除。
Delete part删除部分空容器曲线/ 虚假回波记忆/ 虚假回波记忆部分记忆范围内的空容器曲线/ 虚假回波记忆被删除。
根据需要选择做的工作。
在soundedDistance 中输入距离。
Execute 把输入的数值输入的仪表中Edit false signal 虚假参数编辑手工做的虚假参数图像显示虚假回波编辑列表显示已经进行虚假回波手工编辑的虚假回波记忆的编号、开始距离、结束距离、幅度在下面的窗口中输入开始距离、结束距离、幅度，将增加一个手工编辑的虚假回波记忆点击Apply 接受虚假参数信息在这个右键可以对手动设定的虚假参数数值进行处理。
设置步骤主菜单:►Setup 设置Display 显示Diagnostic 诊断Additional adjustment 附加调整Information 信息按[ ►]键选择Setup，按[OK]键进入1.Setup 设置此处设定的是测量点名称，介质，应用，容器形状，容器高度，最大最小的量程设定，阻尼时间，电流输出的模式，锁定操作。
按[OK] 键后进入显示如下菜单：Measurement loop name 测量点名称Medium 介质的类型Application 应用Vessel type 容器形状Vessel height/Me. range 容器的高度/测量范围Max. adjustment 最大量程调整Min. adjustment 最小量程调整Damping 阻尼时间Current output mode 电流输出的模式Current output min./max. 电流输出的最大最小电流Lock adjustment 锁定操作1测量点名称可以更改的名称，比如输入工位号键和[ ►]选择需要更改的字符位置。
键确认。
完成输入按【ESC】退出2）选择介质类型键进入显示如下选择介质类型液体或固体介质名称键和[ ►]确认输入的信息Solvent 溶剂Powder/dust 粉末/粉尘Chem.mixtures 化学混合物Gramules/pellets 颗粒/切片Water based 水溶液Ballast/pebbles 碎石/卵石按一下[OK] 键和[ ►] 键输入需要的信息后完成按【ESC】退出3）Application 应用3.1）选择固体后出现如下信息料仓料斗快速入料的料斗料堆压碎机演示ESC】退出3.2）选择液体后出现如下信息储罐带搅拌储罐船用储罐搅拌罐/反应器配料罐导波管旁通管塑料罐（穿透容器测量）可移动的塑料罐露天水池露天水渠（流量测量）溢流堰演示[ ►] 键选择以上显示类型按[OK] 按【ESC】退出4）选择容器的类型键进入显示如下容器顶部类型容器底部类型按[OK] 键显示顶部或底部类型平的弧形的锥形的尖形的] 键选择以上显示类型按ESC】退出5）容器高度/测量范围相当于设置仪表所要测量的最大范围设置容器高度键和[ ►]选择和更改的量程位置。
4. Additional adjustments 附加校准Instrument units 给距离和温度赋单位False signal suppression 虚假参数处理Linearization curve 线性化曲线PIN 密码Date/Time 日期和时间Reset 复位HART operation mode HART工作模式Copy instr.settings 拷贝传感器数据1）Instrument units 给距离和温度赋单位键进入显示如下对距离赋予单位可以选择m ft对温度赋予单位可以选择℃℉K[OK] 键和[ ►]键配合选择单位ESC】退出2）虚假参数处理是否更改虚假参数按键和[ ►]选择3）线性化曲线显示可以选择的线性化线性化卧罐球罐水槽文氏管v型槽自定义[ ►]确认输入的信息4）密码键进入显示如下可以更改的密码是否更改[OK] 键和[ ►]选择需要更改的字符位置。
按一下[OK] ESC】退出5）日期和时间键和[ ►]选择需要的格式通过按[OK] 键和[ ►]和[+]完成时间的输入按【ESC】退出6）复位是否做复位工厂设定基本设定设定虚假参数峰值电子部件温度[ ►]键和[OK] 键搭配就可以进行复位按【ESC】退出7）HART工作模式Standard 标准的（输出4…20mA时使用）Multidrop ( 多支路工作模式为Multidrop时使用）键和[ ►]选择需要的格式8）拷贝传感器数据从传感器拷贝到plicscom.新plicscom只有这一项从plicscom拷贝到传感器[ ►]键和[OK] 键搭配就可以确认按【ESC】退出。
利用PACTWARE操作软件对VEGA物位传感器的调试说明PS60系列雷达式物位传感器版本：3.0寇新华2006．8目录3 调试设备及连线------------------------------------------------------------------------------------4 PACTWARE的进入和初步配置----------------------------------------------------------------传感器量程的设定---------------------------------------------------------------------------------11传感器测量条件的选择--------------------------------------------------------------------------- 16电流输出的设定-------------------------------------------------------------------------------------- 19虚假回波的处理-------------------------------------------------------------------------------------- 20测量数据采集周期的设定-------------------------------------------------------------------------- 25出现多重回波时参数的设定----------------------------------------------------------------------- 27传感器的快速反应----------------------------------------------------------------------------------- 29测量回波的合并与分离----------------------------------------------------------------------------- 30结束----------------------------------------------------------------------------------------------------- 33调试设备及连线调试设备：●安装了PACTWARE软件的PC；----------------------------------●VEGA的通讯接口转换器CONNECT3；----------------------连线：●可以在安装物位传感器的现场，利用专用“I2C”插头插入传感器的“I2C”插座（见下图）用安装了PACTWARE软件的PC和通讯接口转换器CONNECT3对传感器进行调试。
V E G A物位传感器的调试详解内部Newly compiled on November 23, 2020利用PACTWARE操作软件对VEGA物位传感器的调试说明PS60系列雷达式物位传感器版本：寇新华2006．8目录调试设备及连线 ------------------------------------------------------------------------------------ 3PACTWARE的进入和初步配置 ---------------------------------------------------------------- 4传感器量程的设定 --------------------------------------------------------------------------------- 11传感器测量条件的选择 --------------------------------------------------------------------------- 16电流输出的设定 -------------------------------------------------------------------------------------- 19虚假回波的处理 -------------------------------------------------------------------------------------- 20测量数据采集周期的设定 -------------------------------------------------------------------------- 25出现多重回波时参数的设定 ----------------------------------------------------------------------- 27传感器的快速反应 ----------------------------------------------------------------------------------- 29测量回波的合并与分离 ----------------------------------------------------------------------------- 30结束 ----------------------------------------------------------------------------------------------------- 33调试设备及连线调试设备：●安装了PACTWARE软件的PC；----------------------------------●VEGA的通讯接口转换器CONNECT3；----------------------连线：●可以在安装物位传感器的现场，利用专用“I2C”插头插入传感器的“I2C”插座（见下图）用安装了PACTWARE软件的PC和通讯接口转换器CONNECT3对传感器进行调试。
●也可以在远离现场的控制室，从串接在信号回路中的250Ω电阻两端连接通讯接口转换器CONNECT3；再连接安装了PACTWARE软件的PC，对传感器进行远程调试。
见下图：4~20mA信号回路PACTWARE的进入和初步配置通过PACTWARE操作软件，可以和所有现在VEGA公司生产的连续测量的传感器产品，如雷达式、超声波式、导向微波式、电容式、静压式、压力变送器、差压变送器及数据采集系统等进行通讯连接，并进行其参数的设定和存储。
PACTWARE的功能及可以设定的参数很多，在这个说明书中我们仅介绍PACTWARE中，雷达式物位传感器的一般调试。
超声波式物位传感器的调试与其类似，也可以参考。
传感器通讯连接的操作：1. 双击PACTWARE图标（如果你把它置于桌面上）或找到文件中的PACTWARE双击图标，将出现右图所示的对话框：2. 在“Password”处输入“manager”，按“OK”键。
屏幕将变为：3. 点击标题栏中的键（产品目录键），将出现：为表述方便，我们将屏幕定义为三个部分：左图框、中图框和右图框。
4. 点击中图框中的VEGA Grieshaber KG，右图框将出现PACTWARE可以连接的VEGA公司的所有产品的名细表。
如下图：5. 以在现场调试4~20mAHART信号输出的雷达式传感器PS62为例，在右图框的名细表中：●选择“VEGA RS232”，双击或拖到左图框的“HOST PC”下。
即使用PC的RS232串口。
●选择“VEGA CONNECT（I2C）”，（如果在远离现场的控制室，从串接在信号回路中的250Ω电阻两端连接CONNECT3；再连接PC对传感器进行远程调试，就选择“VEGA CONNECT（HART）”），双击或拖到上一步骤的“VEGA RS232”下。
即通过RS232串口连接通讯接口转换器CONNECT3。
●选择“VEGAPULS 62 HART”，双击或拖到上一步骤的“VEGACONNECT（I2C）”下。
即通过通讯接口转换器CONNECT3又连接了具有HART协议的雷达式传感器PS62。
这样，我们就完成了主PC机→RS232串口→ CONNECT通讯接口转换器→被调试的传感器的连接设置。
如下图的左图框所示：6. 双击左图框所连接传感器的图标“0，Sensor＞VEGAPULS 62 HART”，将出现：7. 按此键进行在线通讯连接。
屏幕将出现：8. 通讯连接成功后，将出现：此时，中图框下端的灰色状态显示“Offline”将变为绿色的“Online”。
即PACTWARE此时已与被调试的传感器通讯连接成功。
同时中图框中将出现所连接产品的照片、产品系列号、产品型号、产品版本号、设备状态和当前测量值等。
此外，中图框中还将出现下述可调试的内容：●+ Basic adjustment（基本调整）Display（指示）●+ Diagnostics（诊断）●+ Service（服务）Info（信息）至此传感器的通讯连接结束。
PACTWARE与传感器的通讯连接也可以采用另一种方法。
在上述的第5步骤中，建立了PC机→RS232串口→ CONNECT通讯接口转换器的连接设置后：1. 按此连接键，（连接）2. 用鼠标指向左图框中的“VEGA CONNECT（I2C）”，按鼠标的右键，屏幕显示将出现：3. 选择“Additional functions”（附加功能） / “Device search”（设备查询），PACTWARE将自动查询所连接的传感器，如下图：当所连接的传感器被找到后，PACTWARE将自动把找到的传感器的图标置于左图框中的“VEGA CONNECT（I2C）”通讯转换器下，从而完成主PC机→RS232串口→ CONNECT通讯接口转换器→被调试的传感器的连接设置。
下面的操作步骤与本部分的前一种方式的第6步骤以后相同。
通过这个过程，我们为传感器的调试已经做好了准备，在此基础上，利用PACTWARE丰富的可调试参数和形象的图形化指示，如果传感器的测量出现问题，我们可以相应地调整一些参数，以改善传感器的测量品质。
参数修改后，我们可以多画面地，直观地从PACTWARE中观察参数修改后的效果，这些可以在后面的调试过程中去体验。
传感器量程的设定对于雷达式传感器，有三个量程需要设定：1. “Basic adjustment”（基本调整）下的“Min-Max adjustment”（最小 - 最大调整）：这个参数的设定是选择传感器输出（在我们的例子中是输出4~20mA的传感器）所对应的测量范围。
即4~20mA输出所对应的量程。
点击“Basic adjustment”左边的“+”，会下拉出所包含的一些调试菜单，点击其中的“Min-Max adjustment”，右上图框中将出现：从右上图框中可以看出，出厂时传感器设定为：Max adjustment % ---------------- 0.000 m(d)Min adjustment % ----------------- 30.000 m(d)m(d)是指从传感器到被测介质表面的距离。
这样设定的含义就是传感器探测到30.000m时的点为测量零点，此时传感器应输出4mA，当传感器探测到0.000m时，为测量终点，此时传感器应输出20mA。
即这样的设定使4~20mA 对应被测介质高度由小到大变化（即物位测量）。
如果希望传感器对被测介质的空高进行测量，可以将%和%对调，或将0.000m和30.000m对调，也可以在后面介绍的“电流输出的设定”中将4~20mA 输出修改为20~4mA输出。
2. “Display”显示：这个设定是针对显示/调试模块PLICSCOM的。
可以设定的参数有：“Menu Language”菜单语言。
可选德、英、法、荷、意等语言。
如选择英文后，PLICSCOM的菜单就是以英文显示的。
“Displayed value”显示值。
可选择以电流、距离、高度或百分数等工程单位显示测量值。
如选择以距离做为传感器的显示，在PLICSCOM上，就显示传感器到被测介质表面的距离（空高）值。
注意：只有传感器选型时选择了带显示表头或分离式现场指示器（DIS61）时，上述设定才有效。
3. Operation range工作范围：点击右下图框标题栏上的Echo curve（回波曲线）键，该处将显示回波曲线图：工作范围是传感器的模糊分析处理系统对其测量时发/收回波进行运算分析处理的范围。
这个范围的设定一般应等于或大于我们设定的Min-Max adjusment范围（特殊情况除外）。
传感器在出厂时已设定Operationrange总是自动地比Min-Max adjusment大1m，这样，可以满足大多数应用场合的测量要求，非特殊情况时此参数不需改变。
从回波图上，也可以理解为，Operation range是回波曲线图横坐标的标尺。
注意，由于我们设定的Min-Max adjusment范围的零点不一定是所测量容器的最低处，例如一个上部分为圆柱形而下部分为倒圆锥形的容器，要求仅测量圆柱部分的物位，但当传感器测量到圆柱部分以下，既有效测量回波超出了Min-Max adjusment+1m（例如测到了锥形部分某位置）时，有效回波的位置就超出Operation range的范围，这样有效回波就会因处于Operation range以外而得不到传感器的分析处理，传感器此时会在Operation range内找一个相对大一些的虚假回波作为测量结果，从而使传感器出现错误测量。
