主井提升机技术规格书

JK-2.5 型2P 矿井提升机技术匕配置书一、执行标准1)《煤矿安全规程》(2016版)。

2)《金属非金属地下矿山安全规程》(GB16424-1996)。

3)《矿井提升机和矿用提升绞车安全要求》(GB20181 -2006)4)《煤矿地面多绳摩擦式提升系统设计规范》(MT5021 -1997 )。

5)《直流传动矿井提升机电控设备第二部分晶闸管电控设备》(JB/T6754.2-93 )6)《工业过程测量和控制装置的电磁兼容性》(GB/T13926-92)7)《低压配电设计规范》(G B50054 -95)8)《电气设备的抗干扰特性基本测量方法》(GB4859-84)。

9)(89)中煤总生机字第128号文件规定的各项保护及后备保护功能。

10)现行国家电工委员会及其它标准。

11)进口电气设备遵守国际电工委员会IEC标准。

12)《3-110 KV高压配电装置设计规范》(GB50060-92 )。

13)《电力装置的继电保护和自动装置的设计规范》(GB50062-92)14)《矿用一般型电气设备》(GB12173-90)。

15)《外壳防护等级的分类》(GB4208-84 )。

16)《电能质量公用电网谐波》(GB/T14549-199317)《煤矿用单绳缠绕式矿井提升机安全检验规范》(AQ1035-2007)118)《单绳缠绕式矿井提升机》(GB20961-2007 )19 ) 《单绳缠绕式矿井提升机》(Q/HBSHM003-2013 )23电机型号功率 直径卷筒 ,宽度 YTS400S2-8315KW 250Omm 200Omm740r∕min个数 一层容绳量二层 490m 986m 6 速度三层1438m 钢丝绳直径3.0m∕s最大静张力83KN二、 使用条件 井筒长度： m进筒倾角：三、 机械部分 1、JK-2.5 技术参数表序号项目 参数 备注提升机型号减速器型号速比JK-2.5 × 2PJC1200 双排齿31.5提升机计算公式：1、卷筒一层多少米计算公式：卷筒直径× 3.14 =钢丝绳一周多长卷筒宽度÷钢丝绳直径=卷筒一层少圈卷筒一层圈数×钢丝绳一周数=一层多少米2、提升速度计算公式：电机转速÷减速比×卷筒的周长÷ 60秒=速度3、提升机提升重量计算公式：0.95 电机功率H电机转数×减速比÷卷筒半径÷⅞度系数= 提升量2、技术要求1）主轴装置4卷筒采用有限元法优化设计为厚壳薄支结构，锻打45#钢板焊接成型；卷筒在承载后产生的变形能迅速扩散，应力变形不集中，有效地提高了卷筒的承载能力及抗疲劳强度。

茂华下梨园煤业有限公司副斜井提升机机械设备及电气控制技术规格书2010.11特备提示：本技术规格书含交流10千伏变频拖动和直流660V拖动，根据性能价格比选择。

规格书分机械部分和电控部分。

一、使用范围：辅助运输（一）使用地点环境及工作条件1.1设备：现场标准型式安装。

1.2提升形式：斜井提升。

1.3工作环境：地面1.4其他：环境温度—30摄氏度—+40摄氏度，海拔1500m（二）设备参数：2.1设备名称：单绳缠绕式提升机。

2.2提升机型号：JK—3×2.2／202.3卷筒个数：1个2.4卷筒直径：3000mm2.5卷筒宽度：2200mm2.6最大载荷：30吨。

（含平板车重量）2.7提升钢丝绳φ36.2.8提升机速度≦3.8m/s二．总则2.1本技术规格书适用于茂华公司下梨园煤业有限公司的副斜井提升机的招标工作，包括技术要求、质量保证、技术配合、售后服务、人员培训、安装调试和实验验收等方面的内容。

2.2本技术规范书提出的是最低限度的技术要求，并未对一切细节做出规定，也未充分引述有关标准和规范条文，投标方应保证提供一整套符合本技术规格书的优质产品及其相应的服务内容。

2.3如果投标方没有以书面形式对本规格书的条文提出异议，则意味着提供的产品和系统符合本技术规范书的要求；如有异议，都应在投标书中以“对技术规格书的意见和同技术规范书的差异”为标题的专门章节进行详细描述，甲方根据情况而决定。

2.4在签订合同之后，甲方有因规范，标准和设计要求发生变化而产生一些补充要求时，应就具体事项甲、乙双方共同协商解决。

2.5系统内所有原器件、组件应符合国家标准和部颁标准的要求，使之具有高度的可靠性和互换性。

2.6投标人在招标货物制造中，发生侵犯专利权的行为时，侵犯责任与业主无关，应有投标人承担相应的责任，并不得影响业主的利益。

2.7甲乙双方必须执行本技术规格书所列标准，若所列标准与乙方执行的标准发生矛盾时，以较高标准执行。

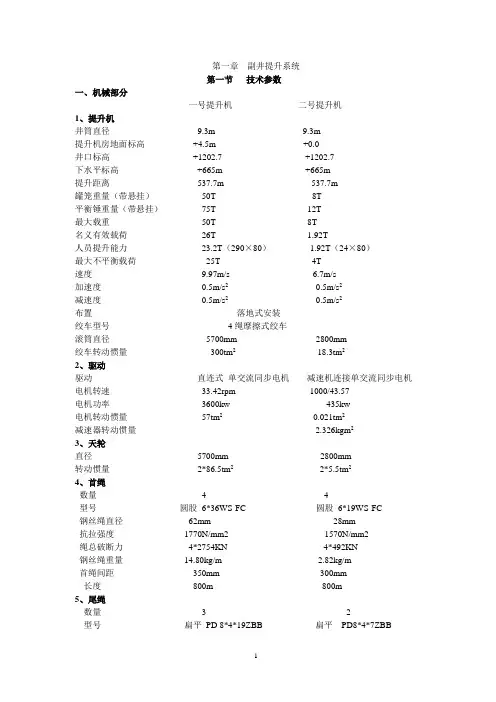

第一章副井提升系统第一节技术参数一、机械部分一号提升机二号提升机1、提升机井筒直径9.3m 9.3m提升机房地面标高+4.5m +0.0井口标高+1202.7 +1202.7下水平标高+665m +665m提升距离537.7m 537.7m罐笼重量（带悬挂）50T 8T平衡锤重量（带悬挂）75T 12T最大载重50T 8T名义有效载荷26T 1.92T人员提升能力23.2T（290×80） 1.92T（24×80）最大不平衡载荷25T 4T速度9.97m/s 6.7m/s加速度0.5m/s2 0.5m/s2减速度0.5m/s2 0.5m/s2布置落地式安装绞车型号4绳摩擦式绞车滚筒直径5700mm 2800mm绞车转动惯量300tm2 18.3tm22、驱动驱动直连式单交流同步电机减速机连接单交流同步电机电机转速33.42rpm 1000/43.57电机功率3600kw 435kw电机转动惯量57tm2 0.021tm2减速器转动惯量 2.326kgm23、天轮直径5700mm 2800mm转动惯量2*86.5tm2 2*5.5tm24、首绳数量 4 4型号圆股6*36WS-FC 圆股6*19WS-FC钢丝绳直径62mm 28mm抗拉强度1770N/mm2 1570N/mm2绳总破断力4*2754KN 4*492KN钢丝绳重量14.80kg/m 2.82kg/m首绳间距350mm 300mm长度800m 800m5、尾绳数量 3 2型号扁平PD 8*4*19ZBB 扁平PD8*4*7ZBB尺寸206*33 113*19长度640mm 640mm抗拉强度1470N/mm2 933N/mm2绳总破断力3*3243KN 2*884KN钢丝绳重量19.5kg/m 5.8kg/m6、罐笼及平衡锤标称长度7700mm 2680mm标称宽度3900mm 1040mm底层净高4500mm 2360mm中间层净高2800mm 2360mm总高度（不带顶篷）10500mm 6500mm总高度（带顶篷）12986mm 8750mm导向固定罐道角罐道在井口和井下水平导向形式滚轮罐耳导向罐耳滚轮罐耳BG05-388.P2 450-00 BG05-388.P2 300-00 罐耳直径450mm 300mm罐笼罐道距离5500mm*4020mm 2800mm平衡锤罐道距离2840mm 1600mm罐道截面220*220*12 180*180*10安全系数提物时＞10提人时＞137、操车系统操作模式，罐笼装卸载手动装卸载矿车类型无轨胶轮车甲板层数 1摇台动作液压驱动锁舌动作液压动作液压系统型号SIEMAG TECBERGHY1-46/15-160 U23 SP32液压动作压力（最大）180bar电源380V/50hz 井口660v/50hz 井下阀门电源24v DC信号电源12V DC/4-20MA压力蓄能器V0=32L P0=99barP1=101bar P2=160bar泵流量Qa=46l/min 160barQb=23l/min 5bar电机功率15KW油箱容量Vg=630L 过滤容积501L液压油HFC ISO VG46锁罐装置锁舌数量每个水平配备4个上锁舌和4个下锁舌罐笼定位误差+/-20mm锁舌误差+/-40mm最大总载荷（作用在4个锁舌上）60t摇台长度1500mm宽度3800mm摇起角度90度测锁机械垂直位置总载荷58t锁舌液压缸40/28 x 220摇台液压缸80/56 x 1000侧锁销的液压缸40/22-220安全门的液压缸50/36-23808、首绳悬挂装置型号XSZ—4000 XSZ---900单根设计破断载荷4000KN 900KN钢绳最大可调距离933mm 540mm单位重量1678kg 242kg9、尾绳悬挂装置型号XWB---260 XWB---60尾绳数 3 2钢绳尺寸206*33 113*19设计破断载荷2600KN 600KN单位重量817KG 179KG10、液压制动系统设计盘型制动器ST3-D制动闸BE100制动闸对数12对3对工作压力140bar 140bar电机功率2*11kw 2*11kw恒力矩制动下二级压力20bar 42bar富余压力蓄能器VO：2.5dm3 VO：2.5dm3P0：25bar P0：25barPMAX：27bar PMAX：27bar 控制蓄能器VO：5.0dm3 VO：5.0dm3P0：104bar P0：104barPMAX：140bar PMAX：140bar 控制压力范围105----87 105----87液压油HLP DIN （ISO）VG 46油箱标称大小2*400dm3 1*400dm3油箱充油量2*300dm3 1*300dm3 11、电动加油车轴向柱塞泵：2.5CY14---1B4 排量2.5ML/H 压力31.5MP启东华岛高压油泵有限公司0513---83116323手动换向阀：34SM---H10B-T 公称压力：31.5MP 流量：40L/MIN建湖天威液压件制造公司0515-----86276488压力表：0----40MP 上海荣华仪表厂12、二号提升机减速机和联轴器：减速机SIEMENS FLENDER H2SH20联轴器Zapex ZWN585 和Rupex RBS400二、电气部分（一）一号系统1、主电机：IDM6040-6×T10-Z，电机功率3600kw，额定电流701.3A。

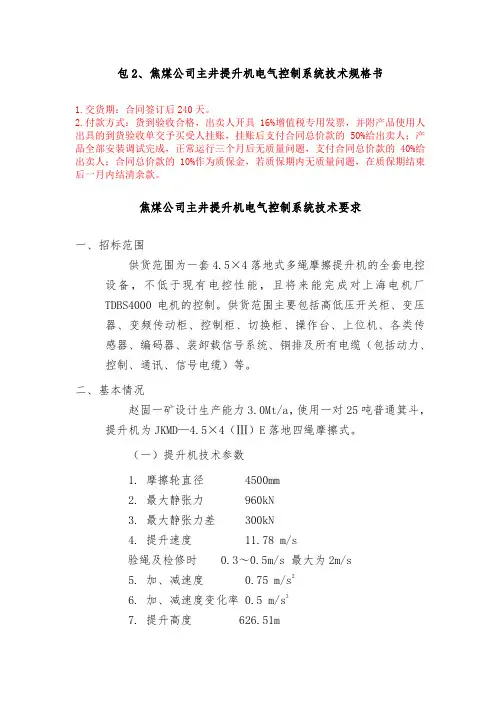

包2、焦煤公司主井提升机电气控制系统技术规格书1.交货期：合同签订后240天。

2.付款方式：货到验收合格，出卖人开具16%增值税专用发票，并附产品使用人出具的到货验收单交予买受人挂账，挂账后支付合同总价款的50%给出卖人；产品全部安装调试完成，正常运行三个月后无质量问题，支付合同总价款的40%给出卖人；合同总价款的10%作为质保金，若质保期内无质量问题，在质保期结束后一月内结清余款。

焦煤公司主井提升机电气控制系统技术要求一、招标范围供货范围为一套4.5×4落地式多绳摩擦提升机的全套电控设备，不低于现有电控性能，且将来能完成对上海电机厂TDBS4000电机的控制。

供货范围主要包括高低压开关柜、变压器、变频传动柜、控制柜、切换柜、操作台、上位机、各类传感器、编码器、装卸载信号系统、铜排及所有电缆（包括动力、控制、通讯、信号电缆）等。

二、基本情况赵固一矿设计生产能力3.0Mt/a，使用一对25吨普通箕斗，提升机为JKMD—4.5×4（Ⅲ）E落地四绳摩擦式。

（一）提升机技术参数1. 摩擦轮直径 4500mm2. 最大静张力 960kN3. 最大静张力差 300kN4. 提升速度 11.78 m/s验绳及检修时 0.3～0.5m/s 最大为2m/s5. 加、减速度 0.75 m/s26. 加、减速度变化率 0.5 m/s37. 提升高度 626.51m8. 提升水平单水平9. 传动方式低速直联10. 箕斗自重25.6t 载重25t11.单次提升循环时间：100秒（二）交流同步电动机：1. 型号TDBS3400-242. 功率 3400kW3. 定子电压 1450V4. 电流 2×723A5. 转速 50r/min6. 定子绕组接法 Y/Y7. 额定频率 10Hz 8. 励磁电压 228V9. 励磁电流 272A10. 相数 2×3 定子双绕组对电网形成12脉动11. 过载倍数 2倍时间60秒12. 绝缘等级 F级（按B级绝缘使用）13. 冷却方式强制风冷14. 定子槽内埋设“pt—100型”测温元件12只。

技术规格书一、用途本天轮为梁宝寺能源有限责任公司（二号井）主井提升机备用天轮。

二、项目、规格型号、数量三、设计参数及技术要求（一）设计参数天轮直径 3500mm每组天轮绳轮个数 4提升速度 10.63m/s绳轮间距 300mm钢丝绳直径 36mm钢丝绳最大静张力 570kN（二）技术要求1、天轮主轴采用45#钢锻件，轮子采用全焊接式结构，整体退火。

每组天轮装置由一个固定轮和三个游动轮组成，游动轮应有方便的注油装置，天轮装置轴端留有轴编码器的接口。

2、天轮的轴承要求全部采用瑞典进口SKF双列向心球面滚子轴承，使用寿命不小于30万小时。

每个轴承座应有温度监测装置，当轴承温度超出正常值时，发出信号给电控装置。

每个轴承座均留有加油孔，保证轴承得到很好的润滑。

3、天轮绳槽衬垫应装在天轮上，并按要求车削好。

4、天轮的轮毂、轮辐、轮轴强度刚度必须满足最大载荷的要求，轴的挠度满足要求。

天轮轴承座必须坚固耐用，并具有良好的密封性。

5、每个活动轮与轮轴间装有铜轴瓦，每个铜轴瓦上车制螺旋润滑槽，每个活动轮上配置两个对称润滑油孔，便于加油润滑。

6、天轮装置所有主要承力焊缝都必须进行探伤检查并合格。

7、天轮基础尺寸必须和现场实际相匹配。

8、绳槽径向跳动及轴向跳动均不大于1.5。

9、装配后三个游动轮在轴上转动灵活，固定轮连同轴一起空转灵活，均不得有卡阻现象。

10、四个轮子涂油漆前，一定要进行防锈处理。

天轮的幅板应刷天蓝色面漆。

四、供货范围五、供方责任范围1、产品质量严格按照GB/T10599-2010、Q/HM401-2002、Q/HM9601-2000等国家有关标准规定。

2、质保期为投入运行之日起一年，质保期内出现任何质量问题由供货方负责处理。

3、矿方在更换天轮时，供货方无偿派技术人员到现场指导安装，若达不到使用要求，供货方负责对天轮本身存在的问题进行处理，无法处理的供货方负责免费更换。

4、供货方保证所提供的产品各部件为正规产品，否则所造成所有损失由供货方负责承担相应责任。

提升机技术参数及设备选型过程矿井提升机技术参数介绍及设备选型过程目录一、提升机相关参数二、选型过程三、MA标志查询办法四、提升系统设计内容与步骤。

五、电机功率选择与校核一、技术参数1、卷筒宽度和直径2、两卷筒中心距3、最大静张力、最大静张力差4、钢丝绳直径、绳速5、提升高度、容绳量6、减速器速比7、电机功率、极数、电机型号简介8、变位质量JK-2/2JK-2提升机技术参数表1、卷筒宽度和直径卷筒直径：提升机卷筒上第一层钢丝绳中心到卷筒中心距离的2倍。

绞车卷筒的直径为：卷筒缠绳表面到卷筒中心距离的2倍。

二者概念有差别，相差1根钢丝绳的直径。

卷筒宽度：卷筒两个挡绳板内侧直间的距离。

卷筒直径和宽度决定了卷筒使用钢丝绳的最大直径和容绳量2、最大静张力和最大静张力差JK-2型提升机的最大静张力161KN，2JK-2型绞车的最大静张力和最大静张力差分别为61KN、40KN。

钢丝绳的张力，也就是钢丝绳的拉力。

在单钩提升时，滚筒上只有一根钢丝绳，其拉力主要由提升容器、钢丝绳、提升载荷的重力构成。

拉力最大值在天轮的切点处，载荷越大、井筒越深、容器重量越大钢丝绳的拉力就越大。

最大静张力是针对提升机而言的，是强度允许的，滚筒上最大的拉力值双钩提升时，滚筒上有两条钢丝绳，重载钢丝绳的拉力大，轻载钢丝绳的拉力小，两根钢丝绳拉力的差值就是静张力差。

最大静张力差就是静张力差的最大值，是绞车强度所允许的，滚筒上两根钢丝绳拉力差的最大值。

通过以上分析，我们可以这样来理解二者。

对于单滚筒绞车，只有最大静张力，没有最大静张力差。

最大静张力就是绞车强度所允许的容器、钢丝绳、提升载荷自重的总和。

单位为重力单位：KN，最大静张力的值除9.8就为上述三者的质量。

即为提升量的质量，单位为：kg。

对于双滚筒绞车。

最大静张力也是绞车强度所允许的容器、钢丝绳、提升载荷自重的总和。

而最大静张力差是绞车强度所允许的钢丝绳、提升载荷自重的总和。

单位为重力单位：KN，KN除9.8就为提升量的质量，单位为：kg 最大静张力为什么分为载人和载物？二者的数值不同？是因为提升人员和物料时，其安全系数要求不同，提人要求9倍的安全系数，提物要求7.5倍的系数。

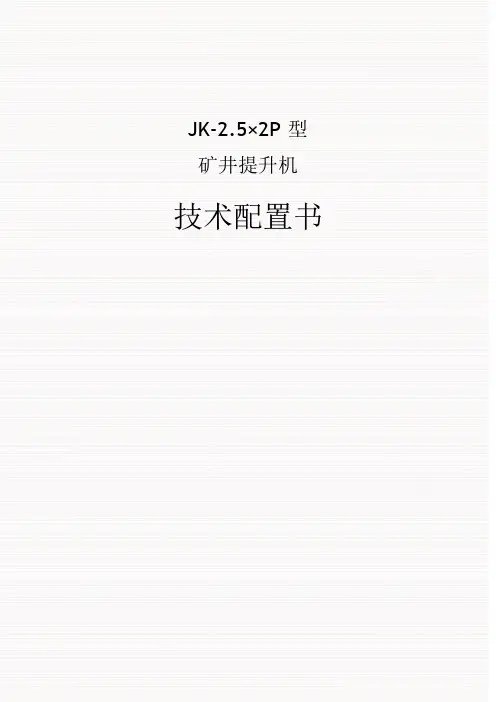

JK-2.5×2P 型矿井提升机技术配置书一、执行标准1）《煤矿安全规程》（2016版）。

2）《金属非金属地下矿山安全规程》（G B16424-1996）。

3）《矿井提升机和矿用提升绞车安全要求》（G B20181-2006）4）《煤矿地面多绳摩擦式提升系统设计规范》（M T5021-1997）。

5）《直流传动矿井提升机电控设备第二部分晶闸管电控设备》（JB/T6754.2-93）6）《工业过程测量和控制装置的电磁兼容性》（G B/T13926-92）7）《低压配电设计规范》（G B50054-95）8）《电气设备的抗干扰特性基本测量方法》（G B4859-84）。

9）（89）中煤总生机字第128号文件规定的各项保护及后备保护功能。

10）现行国家电工委员会及其它标准。

11）进口电气设备遵守国际电工委员会 IEC 标准。

12）《3-110K V高压配电装置设计规范》（G B50060-92）。

13）《电力装置的继电保护和自动装置的设计规范》（G B50062-92）。

14）《矿用一般型电气设备》（G B12173-90）。

15)《外壳防护等级的分类》（G B4208-84）。

16)《电能质量公用电网谐波》（GB/T14549-1993）17）《煤矿用单绳缠绕式矿井提升机安全检验规范》（A Q1035-2007）18）《单绳缠绕式矿井提升机》(G B20961-2007)19）《单绳缠绕式矿井提升机》( Q/HBSHM003-2013 )1二、使用条件井筒长度：m进筒倾角：三、机械部分1、JK-2.5×2P 技术参数表序号项目参数备注1提升机型号JK-2.5×2P2减速器型号JC1200双排齿速比31.53电机型号YTS400S2-8740r/min功率315KW4卷筒直径2500mm宽度2000mm个数15容绳量一层490m二层986m三层1438m6速度 3.0m/s7钢丝绳直径30mm8最大静张力83KN2提升机计算公式：1、卷筒一层多少米计算公式：卷筒直径 × 3.14 = 钢丝绳一周多长卷筒宽度 ÷ 钢丝绳直径 = 卷筒一层少圈卷筒一层圈数 × 钢丝绳一周数 = 一层多少米2、提升速度计算公式：电机转速 ÷ 减速比 × 卷筒的周长 ÷ 60 秒＝速度3、提升机提升重量计算公式：0.95 × 电机功率 ÷电机转数 × 减速比 ÷卷筒半径 ÷坡度系数＝提升量2、技术要求1）主轴装置卷筒采用有限元法优化设计为厚壳薄支结构,锻打45#钢板焊接成型；卷筒在承载后产生的变形能迅速扩散,应力变形不集中,有效地提高了卷筒的承载能力及抗疲劳强度。

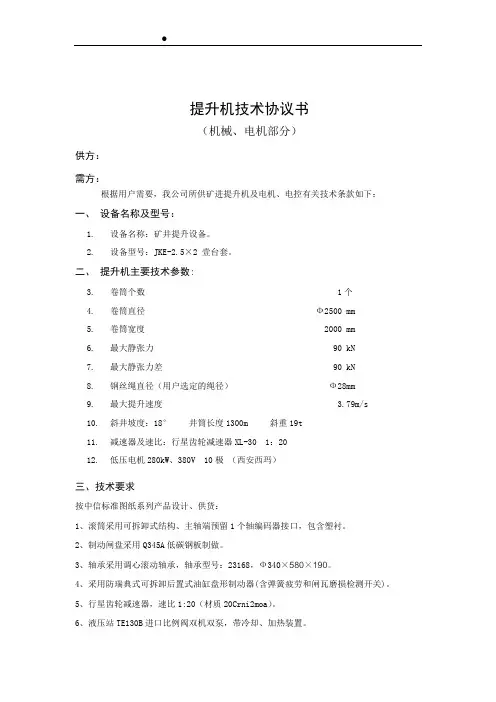

提升机技术协议书（机械、电机部分）供方：需方：根据用户需要，我公司所供矿进提升机及电机、电控有关技术条款如下：一、设备名称及型号：1.设备名称：矿井提升设备。

2.设备型号：JKE-2.5×2 壹台套。

二、提升机主要技术参数:3.卷筒个数 1个4.卷筒直径Ф2500 mm5.卷筒宽度 2000 mm6.最大静张力 90 kN7.最大静张力差 90 kN8.钢丝绳直径（用户选定的绳径）Ф28mm9.最大提升速度 3.79m/s10.斜井坡度：18°井筒长度1300m 斜重19t11.减速器及速比：行星齿轮减速器XL-30 1：2012.低压电机280kW、380V 10极（西安西玛）三、技术要求按中信标准图纸系列产品设计、供货：1、滚筒采用可拆卸式结构、主轴端预留1个轴编码器接口，包含塑衬。

2、制动闸盘采用Q345A低碳钢板制做。

3、轴承采用调心滚动轴承，轴承型号：23168，Ф340×580×190。

4、采用防瑞典式可拆卸后置式油缸盘形制动器(含弹簧疲劳和闸瓦磨损检测开关)。

5、行星齿轮减速器，速比1:20（材质20Crni2moa）。

6、液压站TE130B进口比例阀双机双泵，带冷却、加热装置。

7、润滑站采用双机双泵TE001G(螺杆泵，带风冷装置)。

9、采用CO.11.15齿轮联轴器和TS293弹性棒销联轴器,电机端联轴器厂内加工并装配；四、主要供货范围及价格附：随机特殊工具和备品、备件清单五、技术资料交付1.合同签订七日内供方向需方提供施工所需的图纸2套（提升机总图和基础图、液压制动系统图、润滑系统图、完整的安装、操作、维修说明等技术资料）。

2.设备发货时，供方向需方提供2套随机资料（机械安装图纸、说明书，主轴探伤报告、全套合格证、煤矿安全标志证书和配套电动机合格证）。

变频电控技术协议一、总体要求交流提升机双PLC网络化电控系统符合下列文件的规定和基本要求：1.1 《煤矿安全规程》（2010版）。

内蒙古自治区鄂托克旗千里沟白云煤矿主井提升设备选型计算书临汾市天宇新矿山设备制造有限公司主井提升设备选型计算书本选型计算是根据内蒙古自治区鄂托克旗千里沟白云煤矿矿领导的合理化建议，在太原市明仕达煤炭设计有限公司初步设计的基础进行的，由于时间短，基础资料不完善，是否合理请各位领导审核。

（一）、设计依据生产能力 60万t/a井口标高 +1591.21m装载硐室底板标高 +1220.0m装载高度 5m卸载高度 9m工作制度 330d/a,16h/d提升容器：箕斗型号： 4t 提煤箕斗本体质量（包含悬挂） 3650kg装载质量 4000kg本体高度 7.56m装载口距箕斗底高度 3.56m（二） 、设备选择1、钢丝绳绳端载荷： Qd=3650+4000=7650kg提升高度： H t =1591.21-1220+5+9+3.56=388.77m 悬挂长度： H c =388.77+7.56+6.5=402.83m最大允许提升速度： ［Vm ］=0.6t H =0.677.388=11.83m/s专用升降物料的立井提升的最大速度不得超过公式［Vm ］=0.6t H 钢丝绳选用30 18×7+FC 1770 B ZZ GB8918-2006型钢丝绳，d=30mm ；qk=3.51kg/m,δB =1770Mpa （钢丝绳的公称抗拉强度），Fq =1.283×494=633.802KN钢丝绳安全系数：m=g ×)H ×(c k d qq Q F +=9.81×402.83)×51.37650(633802+=7.1＞6.5（专为升降物料用的不得小于6.5）式中：Fq 为钢丝绳的全部破断拉力总和，NQd 为钢丝绳终端载荷；qk 为所选钢丝绳每米质量，kg/mHc 为钢丝绳的悬挂长度，mg 为重力加速度，m/s 22、提升机滚筒计算直径： D /g =（60-80）×d=80×30=2400mm其中d-已选定的钢丝绳直径，30mm计算最大静张力：Fjmax=（Qd +qk Ht ）g=(7650+3.51×388.77) ×9.81×10-3=88.43KN 计算最大静张力差：Fcmax=（m+ qk Ht ）g=（4000+3.51×388.77）×9.81×10-3=52.626KN 式中：m 为装载质量；根据以上计算，选用2JK-2.5/11.5E 型单绳缠绕式提升机，其主要技术参数如下：型号 2JK-2.5/11.5E滚筒直径 2.5m滚筒宽度 1.2m最大静张力 90KN最大静张力差 55KN滚筒数量 2提升速度 6.6m/s主机变位质量 13700kg减速比 10.5计算钢丝绳实际缠绕宽度： B=ππ×Dp ×2 2.5××)43(+++Lm Ht =ππ×2.528×2 2.5××)43(3077.388+++×（30+2.5）=969mm ＜1200mm式中：Dp=Dg+(Kc-1)d ；Dg 为卷筒直径，2500mm ；Kc 为缠绕层数，2层；d-已选定的钢丝绳直径，30mm3、电动机初选 Ns=η1000max Km gV ρ=0.92×1000 6.6×9.81×4000×15.1×1.25=404.66KW 式中：Ns 所需电动机功率，kwK 矿井提升的阻力系数，箕斗可取1.15；Vmax 提升机选定的最大速度，m/sη减速器的传动效率，《煤炭工业矿井设计规范》规定，行星齿轮减速器可取0.92.ρ动负荷的影响系数，称为动力系数，箕斗可取1.2-1.3。

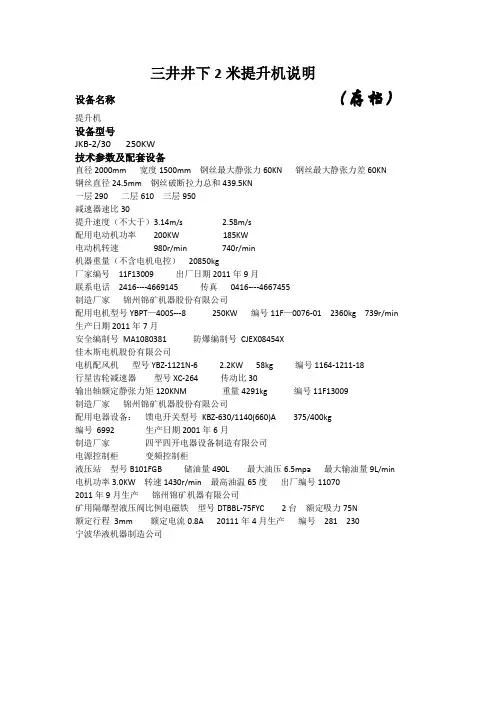

三井井下2米提升机说明设备名称（存档）提升机设备型号JKB-2/30 250KW技术参数及配套设备直径2000mm 宽度1500mm 钢丝最大静张力60KN 钢丝最大静张力差60KN钢丝直径24.5mm 钢丝破断拉力总和439.5KN一层290 二层610 三层950减速器速比30提升速度（不大于）3.14m/s 2.58m/s配用电动机功率200KW 185KW电动机转速980r/min 740r/min机器重量（不含电机电控）20850kg厂家编号11F13009 出厂日期2011年9月联系电话2416----4669145 传真0416----4667455制造厂家锦州锦矿机器股份有限公司配用电机型号YBPT—400S---8 250KW 编号11F—0076-01 2360kg 739r/min 生产日期2011年7月安全编制号MA1080381 防爆编制号CJEX08454X佳木斯电机股份有限公司电机配风机型号YBZ-1121N-6 2.2KW 58kg 编号1164-1211-18行星齿轮减速器型号XC-264 传动比30输出轴额定静张力矩120KNM 重量4291kg 编号11F13009制造厂家锦州锦矿机器股份有限公司配用电器设备：馈电开关型号KBZ-630/1140(660)A 375/400kg编号6992 生产日期2001年6月制造厂家四平四开电器设备制造有限公司电源控制柜变频控制柜液压站型号B101FGB 储油量490L 最大油压6.5mpa 最大输油量9L/min 电机功率3.0KW 转速1430r/min 最高油温65度出厂编号110702011年9月生产锦州锦矿机器有限公司矿用隔爆型液压阀比例电磁铁型号DTBBL-75FYC 2台额定吸力75N额定行程3mm 额定电流0.8A 20111年4月生产编号281 230宁波华液机器制造公司。

轨道暗斜井提升机机械设备技术规格书二○二一年三月目录一概述 (1)二使用条件和基础数据 (1)2.1工作条件 (1)2.2工作任务 (1)2.3工作制度 (2)三标准与规定 (2)四提升设备技术条件及要求 (2)4.1提升机 (3)4.2主减速器及润滑站 (5)4.3深度指示器 (5)4.4制动器及液压站 (6)4.5提升机主电动机 (6)五供货范围 (7)六图纸及技术资料 (8)七备品、备件 (8)一概述隶属，井田位于沁水县城东南直距约32.5km的嘉峰镇西南侧，沁河西侧的梁圪坨村、大夫街村一带，行政区划属沁水县嘉峰镇管辖。

煤矿属煤与瓦斯突出矿井。

山西省国土资源厅2012年6月11日换发了证号为C1400002009111220042331的采矿许可证，有效期至2022年6月11日，批准开采3号～15号煤层，井田面积为9.3398km2，生产能力1.20Mt/a。

轨道暗斜井提升设备为JKB-2.0×1.5P型防爆单滚筒缠绕式提升机一台，配660V，10极，250kW交流变频电动机。

轨道暗斜井提升系统的设备包括：提升机机械，提升机电气，提升信号及通讯装置三大部分。

供货商应根据要求及需要提供有关设备相应的全套图纸、技术资料、计算资料及其详细说明，以及技术服务项目。

正常生产所需要的部件、必要的备件和安装、维修专用工具，无论在本技术规格书中是否加以说明，均应提供完备。

供货范围中提出的所有设备部件等，其技术数据应由供货商加以完善。

二使用条件和基础数据2.1 工作条件矿井服务年限：13.6 a平均相对湿度：井下95%瓦斯等级：煤与瓦斯突出煤尘有爆炸性：15号煤层煤尘无爆炸危险性煤层自燃倾向性：15号煤层自燃倾向性等级为Ⅰ，容易自燃地温地压：矿井地温、地压正常。

2.2工作任务轨道暗斜井采用单钩串车提升方式，担负二水平运送设备、材料及大件等辅助提升任务。

2.3工作制度年工作日330天，每天四班作业（其中三班生产，一班准备），最大班净作业时间不超过4.5h。

提升机技术要求.doc矿⽤提升机技术指标书⼀、产品设计及验收标准所有产品的设计、制造验收过程中执⾏和符合下列现⾏国家标准和规范。

技术规范要求及总概设计的规范要求提升机符合下列⽂件的规定和基本要求：1）国际标准化组织ISO 标准2）《煤矿安全规程》（2011 年版）3）GB/T 20961-2007《单绳缠绕式提升机》4）电⽓部分满⾜国际电⼯技术委员会IEC 标准5）本提升机满⾜投标⽂件技术规格规定和需⽅的要求6）JB3721-1999《矿井提升机盘形制动器闸⽡》7）JB/T 3277-2004《矿井提升机和矿⽤提升绞车液压站》8）JB8519-1997《矿井提升机和矿⽤提升绞车盘形制动器》9）《设计标准汇编》（1）- （2）10）GB4208-1993《外壳防护登记（ IP 代码）》11）JB/T3812-1999 《矿井提升机和矿⽤提升绞车盘形制动器⽤碟形弹簧》12）GB/T699-1999《优质碳素结构钢》13）GB/T 3077-2012 《合⾦结构钢》14）Q/LK234-85《不锈钢、耐酸钢、耐热钢》15）GB/T 7659-2010 《碳素钢铸件》16）JB/T 6402-2006《合⾦钢铸件》17）GB9439-88《灰铁铸件》18）JB/T5000.1-1998 《产品检验通⽤技术要求》19）JB/T5000.9-1998 《切削加⼯件通⽤技术要求》20）JB/T5000.3-1998 《焊接件通⽤技术要求》21）JB/T5000.2-1998 《⽕焰切割件通⽤技术要求》22）JB/T5000.6-1998 《铸件通⽤技术要求》23）JB/T5000.8-1998 《锻件通⽤技术要求》24）JB/T5000.10-1998 《装配通⽤技术条件》25）JB/T5000.12-1998 《涂装通⽤技术条件》26）JB/T5000.13-1998 《包装通⽤技术条件》27）GB/T985.2-2008 《埋弧焊焊缝坡⼝的基本形式和尺⼨》28）GB/T8923.2-2008《涂装前钢材表锈蚀和除锈等级》29）GB/T3274-2007《普通碳素钢和低合⾦钢热轧厚钢板技术条件》30）GB/T 11345-2013 《钢焊缝⼿⼯超声波探伤⽅法和探伤结果等级》31）产品的外观质量、涂装前的制件表⾯处理质量必须达到GB8923-1988中 st2 级要求；⼆、设备技术性能的详细描述1、产品的执⾏标准和技术参数本系列产品是依据GB/T20961-2007《单绳缠绕式矿井提升机》、AQ1035-2007《煤矿⽤单绳缠绕式矿井提升机安全检验规范》、《煤矿安全规程》（2011 年版）、Q/XTD004-2008以及现⾏有关的矿⼭机械产品标准设计与制造。

主井提升系统资料汇编1、主井提升系统简介主井提升机为西德引进矿井摩擦轮提升设备，型号为GHH4×4，直联塔式多绳摩擦式提升机。

1.1主井提升机主要技术参数摩擦轮直径4000mm主绳数目 4主绳直径36.5mm4根主绳最大破断载荷450000Kg最大静张力60000 Kg最大静张力差16800 Kg箕斗额定载荷16000 Kg最大提升速度10m/s摩擦轮转速47.75r/min围包角195提升高度464m制动装置液压操作盘形闸直流电动机型号：GLC 8165.79/16容量2100KW额定电压900V额定电流2675A额定转速47.75 r/min1.2提升机机械设备简介提升机机械设备包括摩擦轮、导向轮、主轴、钢丝绳、箕斗等。

摩擦轮采用未老化的钢板焊接而成，闸盘用高强度螺栓紧固在摩擦轮上，摩擦轮的基本参数如下：摩擦轮直径4000mm摩擦轮宽度（包括闸盘）1560mm绳距300mm摩擦轮外径4210mm可拆卸闸盘的外径4210 mm闸盘厚度70mm摩擦轮与轴的连接高强度螺栓轮壳材料RRSt 37—3N侧护板材料RRSt 37—3N闸盘材料RRSt 52—3N摩擦轮轮衬材料BECORIT K25摩擦轮转动惯量63000 kgm2摩擦轮重量（不包括闸盘）14400 kg闸盘重量4600 kg摩擦轮和电动机为一根主轴，主轴的基本参数如下：主轴长度4350 mm凸缘法兰直径1050/1055/1100 mm主轴承直径600 mm外侧轴承直径500 mm轴的材料CK—35N轴的重量9900 kg轴承型号球行支座滑动轴承主轴承尺寸Φ600×450 mm主轴承重量3900 kg外侧轴承尺寸Φ500×400 mm外侧轴承重量2600 kg轴承合金材料西密铅基轴承合金的抗磨力>20000 h轴承合金的厚度 6 mm润滑油循环系统润滑（美孚630）液压操作的盘形闸：闸盘数 1闸柱数 2闸组数（每一闸组由二个闸元件组成）8钢丝绳与摩擦轮衬垫的摩擦系数0.25闸盘与闸衬的摩擦系数0.41.3提升机电气控制系统拖动系统为全数字晶闸管三相全控桥式逻辑无环流串联12脉动整流器电枢供电直流拖动，励磁为全数字控制晶闸管三相全控桥式整流器供电，经变换励磁电流方向，实现拖动系统四象限运行。

主副井提升设备技术参数主井提升设备1、箕斗，出产厂家:徐州煤矿安全特种设备厂基本尺寸：3.08m×1.5m×21.6m有效载荷：45T 箕斗（每一个）质量，含钢丝绳的悬挂装置：75T2、钢丝绳首绳，出产厂家:英国布顿型号:ø59×6T 6×28 FC Galv 数量：4尾绳，出产厂家:中国鞍钢型号:206×33 ZBB P8×4×19 数量：33、提升电机（低速直连交流同步电动机）出产厂家：芬兰电机厂型号：AMZ2500 QN16PWB，电机定子48.7t，转子39t，电机功率7000kw，电压3150v，电流701.37A，转速46r/min，电机冷却方式采用风冷；4、5.7×4米的滚筒，出产厂家：瑞典ABB滚筒直径：5.7米 4绳5、制动系统，出产厂家：瑞典ABB型号:BSFG816制动器制动盘外径：6.8米6、闸控系统，出产厂家：瑞典ABB制动器对数：14对（56块）闸座数量：47、液压站，出产厂家：瑞典ABB数量:2台两个同时运作（一热备用）8、天轮，出产厂家：瑞典ABB直径: 5.7×4米绳距：350mm9、信号系统，出产厂家：唐山东润自动化工程技术有限公司10、电机变压器，出产厂家：广东顺特电气有限公司主变压器:2500KVA；励磁变压器：800KVA；辅助变压器：500KVA11、高压柜（7个），出产厂家：广东顺特电气有限公司12、传动柜（12个），出产厂家：上海ABB13、低压及控制柜（6个），出产厂家：上海ABB副井提升设备1、（1）大罐笼及平衡锤，出产厂家:徐州煤矿安全特种设备厂基本尺寸：4270mm×7900mm×10500mm罐笼有效载荷：50T 载人：290人平衡锤自重：70T（2）小罐笼及平衡锤，出产厂家:徐州煤矿安全特种设备厂基本尺寸：2680mm×1040mm×6500mm罐笼有效载荷：8T 载人：24人平衡锤自重：12T2、钢丝绳大罐笼首绳：出产厂家:英国布顿型号:ø62 ZBB 6×36 WS FC 数量：4大罐笼尾绳：出产厂家:鞍钢型号:206×33 ZBB P8×4×19 数量：3小罐笼首绳：出产厂家:英国布顿型号:ø28 NAT 6×19 WS FC 数量：4小罐笼尾绳：出产厂家:鞍钢型号:113×19 ZBB P8×4×7 数量：23、副井1号提升电机（低速直连交流同步电动机）出产厂家：德国西门子型号：IDM6040-6×T10-Z，电机定子32t，转子26.6t，电机功率3600kw，电压3150v，电流701.37A，转速33.42r/min，电机冷却方式采用风冷；配套进口西马格公司的恒减速制动系统及液压站，两台液压站一用一备（冷备用），4、副井2号提升电机（交流鼠笼式异步电动机）出产厂家：德国西门子型号：IPQ8 403—6PM80 -Z，电机滚筒+主轴+轴承16t，齿轮箱包括基板10t，电机功率400kw，电压690v，电流500A，电机转速1000r/min，滚筒转速45.72r/min，减速比22.95；电机冷却方式采用风冷；液压系统为采用一个油箱的两套液压系统，一工一备5、副井1号5.7×4米的滚筒，出产厂家：德国西马格滚筒直径：5.7米 4绳副井2号 2.8×4米的滚筒滚筒直径：2.8米 4绳6、制动系统，出产厂家：德国西马格型号:ST3-D制动器制动盘外径：6.35米和3.35米7、润滑系统，出产厂家：德国西马格8、闸控系统，出产厂家：德国西马格9、大天轮，出产厂家：德国西马格直径: 5.7×4米绳距：350mm小天轮，出产厂家：德国西马格直径: 2.8×4米绳距：300mm10、操车系统，出产厂家：德国西马格托罐、锁罐装置8个，液压站4个。

主井提升机（HSCE3*6 JKM3*6）一、概述矿井提升机是矿山重要和关键设备之一。

主要用于煤矿，金属矿及非金属矿提升和下放人员，提升煤炭，矿石，钎石及运输材料和设备。

它是联系井上和井下的重要交通运输工具。

因此被人们称为“咽喉设备”。

所以矿井提升机的性能优劣，质量好坏，不仅直接影响到矿井生产，而且也与矿山职工的生命安危息息相关，所以矿井提升机在矿井中占有十分显要的地位，是矿山的重要设备。

矿井提升机的分类方式很多。

按用途分：主要有主井提升机和副井提升机。

目前梅山矿在用的提升机有两台主井提升机、两台副井提升机（副井和西南井提升机）和两台盲井辅助提升机（-330m水平、-420m水平）。

按传动方式分：蒸汽机传动电动机传动液压传动。

目前梅山矿的提升机均为电动机拖动。

按钢丝绳的工作方式分：缠绕式提升机摩擦式提升机。

目前梅山矿的提升机除盲竖井及1.6m卷扬外均为摩擦式。

缠绕式提升机又分：单筒圆柱形，双筒圆柱形。

盲井提升机为双筒缠绕式。

摩擦式提升机可分：井搭式和落地式两种。

主、副井提升机为井塔式，西南井为落地式。

目前梅山矿使用的提升机可分两大类：单绳缠绕式和多绳摩擦式。

单绳缠绕式提升机是较早出现的一种提升机，它的工作原理比较简单，就是把钢丝绳的一端固定并缠绕在提升机的卷筒上，另一端绕过井架天轮悬挂提升容器，这样，利用滚筒转动方式的不同，将钢丝绳缠上或放松，以完成提升或下放容器的工作。

多绳摩擦式提升机的工作原理是利用摩擦传递动力，就像皮带运输机的传动原理一样，这类提升机的特点是体积小，重量轻，适用于中等深度和比较深的矿井。

单绳缠绕提升机的使用范围，在深井条件下受到一定的限制，这是因为在深井，大终端载荷时，为了承担终端荷重及钢丝绳本身的重量，在单绳提升情况下，钢丝绳的直径往往要求很大，而过大直径的钢丝绳在制造和使用上都不方便。

这样就在一定程度上限制了单绳缠绕式提升机在深井条件下的使用。

多绳摩擦式提升机，由于采用了多绳，所以在一定范围内解决了这个问题。

提升机配置及参数型号说明：（2）J K Z双筒卷扬机类矿井提升机凿井专用配置：一、2JK-3.5(75.435吨)主轴装置：卷筒为活滚筒，活刹车盘，便于运输调绳部分为径向齿块调绳，装配形式为洛矿新型标准，主轴转动为滚动轴承。

减速器：为100型行星减速机。

盘形制动器：仿瑞典后置式制动器。

电动机：选用1WV/6KV两用，上海电机厂产（外购）电控：高压部分为1WV/6KV两用，控制部分为我公司研发编程双PLC免维护高性能电控。

其余附件：按洛矿图纸。

发货总量按洛矿发货清单发货。

二、2JKZ-3（72.2吨）主轴装置：本主轴装置为凿井专用提升机，卷筒容绳宽度为1.8m（一个），相对普通提升机，卷筒筒皮加厚，主轴加粗加长，联轴器与3.5米提升机选用同型号，其装配方式为洛矿新型转配方式，主轴转动为滚动轴承。

减速器：选用ZHLR-170（Ⅲ）式XP-80行星减速机。

盘形制动器：仿瑞典后置式（三对头四台）电动机：选用1WV/6KV两用，上海电机厂产（外购）电控：高压部分1WV/6KV两用，控制部分为我公司研发编程双PLC免维护高性能电控。

其余附件：洛矿图纸发货总量按洛矿发货清单发货。

三、JKZ-2.8（51.78吨）主轴装置：本主轴装置为凿井专用提升机，容绳宽度为2.2单筒，联轴器与3.5米提升机选用同型号，其装配方式为洛矿新型装配方式，主轴转动为滚动轴承。

减速器：选用相配套的行星减速机。

盘形制动器：彷瑞典后置式（三对头四台）电动机：选用1WV/6KV两用，上海电机厂产（外购）电控：高压部分为1WV/6KV两用，控制部分为我公司研发编程双PLC免维护高性能电控。

其余附件：按洛矿图纸发货总量按洛矿发货清单发货。

四、JK-2.5 (37.3吨)主轴装置：卷筒为或卷筒可拆开，便于运输，装配方式为洛矿新型装配方式，主轴转动为滚动轴承。

减速器：选用相配套的行星减速器。

盘形制动器：仿瑞典后置式制动器。

电动机：选用1WV/6KV两用，上海电机厂产（外购）电控：高压部分为1WV/6KV两用，控制部分为我公司研发编程双PLC免维护高性能电控。

JK系列主要部件性能结构、JTP系列主要部件性能结构（一）、主轴装置主轴装置是由主轴、卷筒、轴承及轴承座、制动盘、塑料衬板等组装而成。

1、主轴采用优质45#碳素钢,经锻压、正火处理、精加工并通过二次探伤检查的精细加工件，主轴轴端设置有连接测速元件的接口。

2、主轴轴承：支撑主轴的轴承采用双列向心球面滚子轴承，该轴承属于调心滚子轴承，具有调心作用，润滑优良，适合提升机频繁加减速，频繁正反转运行的工况,轴承座装有测温元件，轴承温度过高，起到报警作用。

3、卷筒采用Q235A钢板焊接，经整体退火处理后精加工。

4、制动盘与卷筒焊为一体，制动盘的偏摆在设计规定的要求之内,制动盘厚度（），保证其强度、刚度,其较高的热容量，使制动闸瓦在盘面上摩擦产生的热量不致于累积得过高，确保闸瓦的制动性能,同时保证不会因过热而使制动盘变形。

为了防止制动盘偏摆，带有闸盘偏摆监测装置.5、卷筒上的衬板采用了专门压制的塑料衬板，保证钢绳排列整齐,不产生咬绳、夹绳等现象.6、双筒有径向齿块式调绳离合器，动作迅捷、对位准确、操作灵活。

（二）、制动系统：1、盘形制动器装置采用盘形制动器装置是中低压制动器,控制油压为0～6。

3Mpa.设备配置的盘形制动器装置采用4个（或2个）支架，每个支架上装有多个盘形制动器,制动器上配置的碟形弹簧和闸瓦均为提升机制动器的专用产品,能确保制动性能满足矿井提升机的要求。

制动器装置上要设有碟形弹簧疲劳及闸瓦磨损监测开关，通过该装置完成闸瓦磨损及弹簧疲劳报警。

2、液压站采用恒力矩液压站，能在0~6。

3MPa的油压范围内无级调节，系统工作制动可以自动控制，也可以手动控制。

系统的液压站为一个油箱上设置两套油源液压系统.通过液控换向机构将两套系统自动分配到A、B两个出口，使用时一用一备，电控箱可以方便地将两套系统互相转换,一套使用时，另一套可以进行维护和更换阀件。

一套发生故障时，可以使用另一套，不影响矿山的正常生产。

液压站的参数如下：最高工作油压 6.3MPa最大工作总流量 14L/min油箱最大容量 550L最高使用油温 700C电机功率 2.2kW（三)、减速器及润滑站提升机专用的ZZL重载行星齿轮减速器。
