CAD2016教学ppt课件
- 格式：pptx
- 大小：4.53 MB
- 文档页数：112
下载文档原格式
合集下载
全版CAD2016教学课件.pptx
换能力。 5. 支持多种硬件设备。 6. 支持多种操作平台。 7. 具有通用性、易用性。
目录 下一张课件 上一张 首页
第二节AutoCAD界 面
目录 下一张课件 上一张 首页
第三节 新建文件
一、命令执行方法 1. 文件新建 2. 常用工具栏上的“新建” 3. 快捷键“Ctrl + N” 4. 在命令输入“New”命令，回车
3. 英制新建文件：以国际单位新建空白文件
操作：①执行新建命令 ②在“打开”后面点击“三角按钮”，选择
“无样板打开——英制”。
目录 下一张课件 上一张 首页
作业：
1、熟悉CAD基本操作 2、简述新建文件的三种方法 3、简述CAD的作用 4、简述CAD的特点
目录 下一张课件 上一张 首页
目录
2、用相对坐标绘制 属性：倒角C/标高E/圆角F/厚度T/宽度 W 方式：面积A/尺寸D/旋转R
目录 下一张课件 上一张
首页
五、正多边形 命令：polygon
定义：边一样长的多边形 操作方法： 1、执行命令
2、指定边数` 3、指定中心 4、选择绘制内接还是外切多边形 5、指定多边形半径大小 选项：边(E)：以指定多边形一条边的方式来绘制多边形
操作：1、执行图形界限命令 2、回车 3、在命令行输入图形界限的长度和
宽度，中间用逗号隔开
注：在设置完成图形界限后，必须执行“视图缩放 全部”或者在命令行执行ZOOM缩放命令，选 择“全部(A)”的选项,图形界限才会生效
目录 下一张课件 上一张 首页
第二节视图控制
一、缩放视图
执行位置：视图缩放… 或“标准工具栏上”
选项：1、对正(J)：设置多线与捕捉辅助线的对齐方式
①上：设置多线的上面一条线对齐捕捉的辅助线 ②无：设置多线的中间一条线对齐捕捉的辅助线 ③下：设置多线的下面一条线对齐捕捉的辅助线
目录 下一张课件 上一张 首页
第二节AutoCAD界 面
目录 下一张课件 上一张 首页
第三节 新建文件
一、命令执行方法 1. 文件新建 2. 常用工具栏上的“新建” 3. 快捷键“Ctrl + N” 4. 在命令输入“New”命令，回车
3. 英制新建文件：以国际单位新建空白文件
操作：①执行新建命令 ②在“打开”后面点击“三角按钮”，选择
“无样板打开——英制”。
目录 下一张课件 上一张 首页
作业：
1、熟悉CAD基本操作 2、简述新建文件的三种方法 3、简述CAD的作用 4、简述CAD的特点
目录 下一张课件 上一张 首页
目录
2、用相对坐标绘制 属性：倒角C/标高E/圆角F/厚度T/宽度 W 方式：面积A/尺寸D/旋转R
目录 下一张课件 上一张
首页
五、正多边形 命令：polygon
定义：边一样长的多边形 操作方法： 1、执行命令
2、指定边数` 3、指定中心 4、选择绘制内接还是外切多边形 5、指定多边形半径大小 选项：边(E)：以指定多边形一条边的方式来绘制多边形
操作：1、执行图形界限命令 2、回车 3、在命令行输入图形界限的长度和
宽度，中间用逗号隔开
注：在设置完成图形界限后，必须执行“视图缩放 全部”或者在命令行执行ZOOM缩放命令，选 择“全部(A)”的选项,图形界限才会生效
目录 下一张课件 上一张 首页
第二节视图控制
一、缩放视图
执行位置：视图缩放… 或“标准工具栏上”
选项：1、对正(J)：设置多线与捕捉辅助线的对齐方式
①上：设置多线的上面一条线对齐捕捉的辅助线 ②无：设置多线的中间一条线对齐捕捉的辅助线 ③下：设置多线的下面一条线对齐捕捉的辅助线
全套课件-《中文版AutoCAD 2016基础教程》_完整
第10章 三维绘图基础
三维模型是对三维形体的空间描述，可以直观地表达产品的设计效果。目 前，三维图形的绘制广泛应用在工程设计和绘图过程中。使用AutoCAD三维建 模空间提供的各种视点观察工具、坐标系定位工具以及各种控制视觉样式的工 具，可以全方位辅助零件建模。本章将介绍三维建模、视图视口、三维坐标系 等相关基础知识 。
10.4.1 切换视觉样式
零件的不同视觉样式呈现出不同的视觉效果。如果要形象地展示模型效果， 可以切换为概念样式；如果要表达模型的内部结构，可以切换为线框样式。视 觉样式用于控制视口中模型和着色的显示，用户可以在视觉样式管理器中创建 和更改视觉样式的设置 。
10.4.2管理视觉样式
在实际建模过程中，可以通过“视觉样式管理器”选项板来控制线型颜色、 样式面、背景显示、材质和纹理以及模型显示的精度等特性 。
11.3.5 绘制棱锥体
在快速访问工具栏选择“显示菜单栏”命令，在弹出的菜单中选择“绘 图”|“建模”|“棱锥体”命令(PYRAMID)，可以绘制棱锥面 。
11.4 通过二维图形创建实体
在AutoCAD 2016中，通过拉伸二维轮廓曲线或者将二维曲线沿指定轴旋 转，可以创建出三维实体 。
11.4.1 将二维图形拉伸成实体
11.2.4 绘制旋转网格
在快捷工具栏选择“显示菜单栏”命令，在弹出的菜单中选择“绘 图”|“建模”|“网格”|“旋转网格”命令(REVSURF)，可以将曲线绕旋转轴旋 转一定的角度，形成旋转网格 。
11.2.5 绘制平移网格
在快速访问工具栏选择“显示菜单栏”命令，在弹出的菜单中选择“绘 图”|“建模”|“网格”|“平移网格”命令(TABSURF)，可以将路径曲线沿方向矢 量进行平移后构成平移曲面 。
三维模型是对三维形体的空间描述，可以直观地表达产品的设计效果。目 前，三维图形的绘制广泛应用在工程设计和绘图过程中。使用AutoCAD三维建 模空间提供的各种视点观察工具、坐标系定位工具以及各种控制视觉样式的工 具，可以全方位辅助零件建模。本章将介绍三维建模、视图视口、三维坐标系 等相关基础知识 。
10.4.1 切换视觉样式
零件的不同视觉样式呈现出不同的视觉效果。如果要形象地展示模型效果， 可以切换为概念样式；如果要表达模型的内部结构，可以切换为线框样式。视 觉样式用于控制视口中模型和着色的显示，用户可以在视觉样式管理器中创建 和更改视觉样式的设置 。
10.4.2管理视觉样式
在实际建模过程中，可以通过“视觉样式管理器”选项板来控制线型颜色、 样式面、背景显示、材质和纹理以及模型显示的精度等特性 。
11.3.5 绘制棱锥体
在快速访问工具栏选择“显示菜单栏”命令，在弹出的菜单中选择“绘 图”|“建模”|“棱锥体”命令(PYRAMID)，可以绘制棱锥面 。
11.4 通过二维图形创建实体
在AutoCAD 2016中，通过拉伸二维轮廓曲线或者将二维曲线沿指定轴旋 转，可以创建出三维实体 。
11.4.1 将二维图形拉伸成实体
11.2.4 绘制旋转网格
在快捷工具栏选择“显示菜单栏”命令，在弹出的菜单中选择“绘 图”|“建模”|“网格”|“旋转网格”命令(REVSURF)，可以将曲线绕旋转轴旋 转一定的角度，形成旋转网格 。
11.2.5 绘制平移网格
在快速访问工具栏选择“显示菜单栏”命令，在弹出的菜单中选择“绘 图”|“建模”|“网格”|“平移网格”命令(TABSURF)，可以将路径曲线沿方向矢 量进行平移后构成平移曲面 。
CAD详细教程从入门到精通(2016)
精品培训课件PPT
18
【从草图开始】选项卡
选择“英制”或“公制”测量 单位。 我国实行“公制”的测量制式。
精品培训课件PPT
19
【使用样板】选项卡
样板图文件为.dwt文件。 用户可以选择已有的样板文件； 也可以根据需要创建自己的样板文件；
精品培训课件PPT
20
【使用向导】选项卡
【高级设置】和【快速设置】两种向导方式
精品培训课件PPT
3
1.1.2 AutoCAD 2006的退出
1.单击标题栏右边的按钮。 2.单击菜栏中的【文件】|【退出】命令。 3.按Alt+F4组合键。 4.在命令行中输入QUIT或EXIT命令后敲击回车键。
注意：如果退出之前图形未保存，则出现如图对话框。 【是】:保存文件后退出； 【否】:
21
1)【高级设置】步骤1
【单位】：选择绘图单位及精度
精品培训课件PPT
22
1)【高级设置】步骤2
【角度】：设置角度的测量单位及精度。
精品培训课件PPT
23
1)【高级设置】步骤3
【角度测量】：用于设置零角度的方向。
精品培训课件PPT
24
1)【高级设置】步骤4
【角度方向】：选择角度旋转的正方向为逆时针。
精品培训课件PPT
12
1.3.3 存储文件
1．菜单栏中的【文件】|【保存】命令。 2．【标准】工具栏中的保存命令按钮。 3．在命令行中输入SAVE。
文件已命名：则自动保存； 文件未命名：第一次进行保存，弹出【图形另存为】对 话框。可选择保存目录，选择文件的类型和版本格式， 输入文件名，单击【保存】。
16
1.4.2 “启动”对话框的设置
AutoCAD 2016中文版课件第1章 AutoCAD用户界面及基本操作
结果如图 1-4 所示。
图 1-4 画圆（1）
（8）单击【默认】选项卡中【绘图】面板上的 按钮，AutoCAD 提示如下。
命 令: _circle 指 定圆 的 圆 心或 [三 点(3P)/两 点(2P)/切 点、 切 点 、半 径(T)]:
// 将 光标 移 动 到端 点 E 处 ，系 统 自 动捕 捉 该点 ， 单 击鼠 标 左 键确 认 ，如 图 1-5 所 示
第1章 AutoCAD用户界面及基本操作
1.1
学习AutoCAD基本操作
1.2
图形文件管理
1.3 AutoCAD用户界面详解
1.4 AutoCAD多文档设计环境
1.5
操作与练习
1.1 学习AutoCAD基本操作
1.1.1 绘制一个简单图形 1.1.2 工作空间 1.1.3 调用命令 1.1.4 选择对象的常用方法 1.1.5 删除对象 1.1.6 撤销和重复命令 1.1.7 取消已执行的操作
// 单 击点 A， 如图 1-2 所 示 // 向 下移 动 光 标， 输 入线 段 长 度并 按 Enter 键 // 向 右移 动 光 标， 输 入线 段 长 度并 按 Enter 键 // 向 下移 动 光 标， 输 入线 段 长 度并 按 Enter 键 // 向 右移 动 光 标， 输 入线 段 长 度并 按 Enter 键 // 输 入选 项 “ C”， 按 Enter 键 结束 命 令
图 1-11 【选项】对话框
滚轮：向前转动滚轮，放大图形；向后转动滚轮，缩小图形。默认情况下，缩放增量为 10％。按住鼠标滚轮 并拖动鼠标光标，则平移图形。双击滚轮，则全部缩放图形。
1.1.4 选择对象的常用方法
用户在使用编辑命令时，选择的多个对象将构成一个选择集。系统提供了多种构造选择 集的方法。默认情况下，用户可以逐个拾取对象或利用矩形窗口、交叉窗口一次选取多个对 象。
CAD2016教学 ppt课件
换能力。 5. 支持多种硬件设备。 6. 支持多种操作平台。 7. 具有通用性、易用性。
目录 下一p张pt课件 上一张 首页
7
第二节AutoCAD界 面
目录 下一p张pt课件 上一张 首页
8
第三节 新建文件
一、命令执行方法
1. 文件新建 2. 常用工具栏上的“新建” 3. 快捷键“Ctrl + N” 4. 在命令输入“New”命令，回车
教学课件

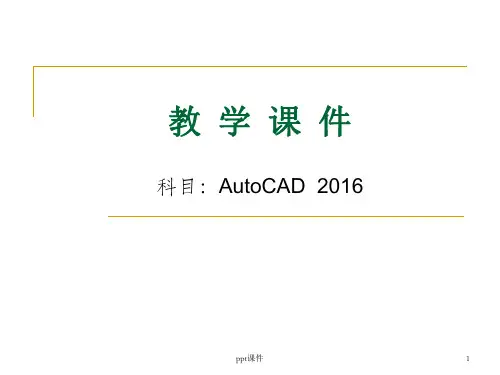

科目：AutoCAD 2016
ppt课件
1
目录
第一章：简介、界面、新建文件 第二章：绘图前设置、视图控制、选择对象 第三章：绘制图形 第四章：修改工具 第五章：图层、捕捉状态 第六章：标注 第七章：三维 第八章：打印
目录 下一p张pt课件 上一张 首页2 Nhomakorabea目录
第一章：简介、界面、新建文件
第一节：简介 第二节：界面 第三节：新建文件
目录 下一p张pt课件 上一张 首页
16
第二节视图控制
一、缩放视图
执行位置：视图缩放… 或“标准工具栏上”
实时平移：对视图进行平行移动 实时缩放：用鼠标拖动对视图进行缩放 窗 口：放大视图的指定区域 上一个 ：回到上一个视图 范围缩放：将文件中的所有对象缩放到视图中 全部缩放：将文件中的所有对象和图形界限区或缩放到视图中
AutoCAD也在不断的发展着，从最早的版AutoCAD V1.0.....AutoCAD V2.6 AutoCAD R9.....
AutoCAD R14 AutoCAD 2000..... 至今最新版为
AutoCAD2018
目录 下一p张pt课件 上一张 首页
5
二、AutoCAD的用途
目录 下一p张pt课件 上一张 首页
7
第二节AutoCAD界 面
目录 下一p张pt课件 上一张 首页
8
第三节 新建文件
一、命令执行方法
1. 文件新建 2. 常用工具栏上的“新建” 3. 快捷键“Ctrl + N” 4. 在命令输入“New”命令，回车
教学课件
科目：AutoCAD 2016
ppt课件
1
目录
第一章：简介、界面、新建文件 第二章：绘图前设置、视图控制、选择对象 第三章：绘制图形 第四章：修改工具 第五章：图层、捕捉状态 第六章：标注 第七章：三维 第八章：打印
目录 下一p张pt课件 上一张 首页2 Nhomakorabea目录
第一章：简介、界面、新建文件
第一节：简介 第二节：界面 第三节：新建文件
目录 下一p张pt课件 上一张 首页
16
第二节视图控制
一、缩放视图
执行位置：视图缩放… 或“标准工具栏上”
实时平移：对视图进行平行移动 实时缩放：用鼠标拖动对视图进行缩放 窗 口：放大视图的指定区域 上一个 ：回到上一个视图 范围缩放：将文件中的所有对象缩放到视图中 全部缩放：将文件中的所有对象和图形界限区或缩放到视图中
AutoCAD也在不断的发展着，从最早的版AutoCAD V1.0.....AutoCAD V2.6 AutoCAD R9.....
AutoCAD R14 AutoCAD 2000..... 至今最新版为
AutoCAD2018
目录 下一p张pt课件 上一张 首页
5
二、AutoCAD的用途
全套课件 中文版AutoCAD 2016基础教程
1.1.1 绘制编辑图形
AutoCAD的“功能区”选项板的“默认”选项卡中包含着丰富的绘图命令， 使用它们可以绘制直线、构造线、多段线、圆、矩形、多边形、椭圆等基本图 形，也可以将绘制的图形转换为面域，对其进行填充。如果再借助于“默认” 选项卡中的“修改”面板中的各种命令，还可以绘制出各种各样的二维图形 。
第1章 AutoCAD 2016入门基础
AutoCAD是由美国Autodesk公司开发的通用计算机辅助绘图与设计软件 包，可以帮助用户绘制二维图形和三维图形。AutoCAD是一款功能强大的工程 绘图软件，使用该软件可以精确、快速地绘制各种图形，因此被广泛应用于机 械、建筑、电子、服装和广告设计等行业。本章作为全书的开端，将重点介绍 AutoCAD 2016软件的基本功能、用户界面以及图形文件管理的相关方法，为 下面进一步学习该软件打下坚实的基础 。
第2章 AutoCAD绘图基础知识
使用AutoCAD 2016进行各种绘图及编辑操作之前，为了规范绘图，提高 绘图效率，应该掌握绘图环境的设置，以及坐标系的使用方法等。本章将主要 介绍在AutoCAD中设置绘图环境，使用命令与系统变量，常用绘图的方法以及 坐标系的使用方法等知识 。
2.Байду номын сангаас 设置AutoCAD绘图环境
在使用AutoCAD 2016绘图前，用户需要对参数选项、绘图单位和绘图界 限等进行必要的设置 。
2.1.1 设置参数选项
单击“菜单浏览器”按钮，在弹出的菜单中单击“选项”按钮，打开“选 项”对话框。在该对话框中包含“文件”、“显示”、“打开和保存”、“打 印和发布”、“系统”、“用户系统配置”、“绘图”、“三维建模”、“选 择集”、“配置”和“联机”选项卡 。
2.1.2 设置图形单位
AutoCAD 2016中文版课件第3章 绘制直线、圆及简单平面图形
图 3-2 画线段 AB、BC 等
图 3-3 画线段 CF、CJ 等
图 3-4 画闭合线框
3.1 画直线构成的平面图形（1）
3.1.1 画直线 3.1.2 输入点的坐标画线 3.1.3 使用对象捕捉精确画线 3.1.4 实战提高
3.1.1 画直线
使用 LINE 命令可在二维或三维空间中创建直线。发出命令后，用户通过鼠标指定线段 的端点或利用键盘输入端点坐标，AutoCAD 就将这些点连接成直线。LINE 命令可生成单条直 线，也可生成连续折线。不过，由该命令生成的连续折线并非一个单独对象，折线中的每条 直线都是独立的，用户可以对每条直线进行编辑操作。 捉 代号“ FROM” // 捕 捉端 点 A
// 输 入点 B 的 相对 坐 标 // 输 入点 C 的 相对 坐 标 // 输 入点 D 的 相对 坐 标 // 输 入点 E 的 相对 坐 标 // 输 入点 F 的 相对 坐 标 // 使 线框 闭 合
投影视图中显示相交，但实际上并不一定相交），捕捉代号为 APP。
延长线：捕捉延伸点，捕捉代号为 EXT。用户把光标从几何对象端点开始移动，此时系统沿该对象显示出捕捉
辅助线和捕捉点的相对极坐标，如图 3-10 所示，输入捕捉距离后，AutoCAD 定位一个新点。
自：正交偏移捕捉，该捕捉方式可以使用户相对于一个已知点定位另一点，捕捉代号为 FRO。下面的例子说 明了偏移捕捉的用法：在已绘制出的矩形中从点 B 开始画线，点 B 与点 A 的关系如图 3-11 所示。
本节介绍如何输入点的坐标画线和怎样捕捉几何对象上的特殊点等。 【例 3-1】 通过绘制图 3-1 所示的平面图形，来介绍输入点的坐标画线及利用对象捕 捉精确画线的过程。
图 3-1 使用相对坐标及对象捕捉画线
CAD教学课件2016

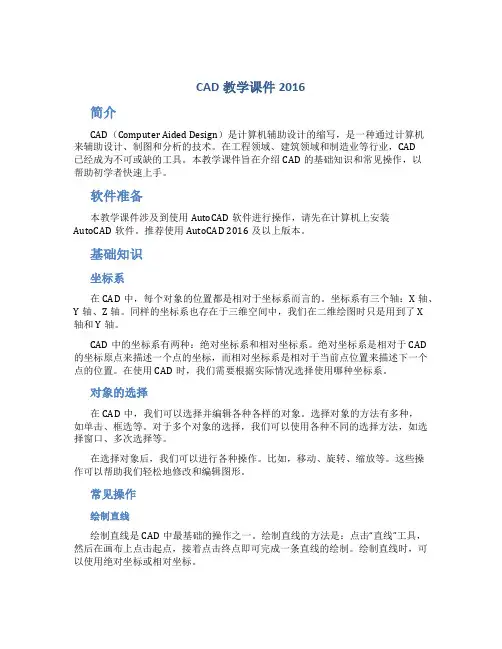

CAD教学课件2016简介CAD（Computer Aided Design）是计算机辅助设计的缩写，是一种通过计算机来辅助设计、制图和分析的技术。
在工程领域、建筑领域和制造业等行业，CAD已经成为不可或缺的工具。
本教学课件旨在介绍CAD的基础知识和常见操作，以帮助初学者快速上手。
软件准备本教学课件涉及到使用AutoCAD软件进行操作，请先在计算机上安装AutoCAD软件。
推荐使用AutoCAD 2016及以上版本。
基础知识坐标系在CAD中，每个对象的位置都是相对于坐标系而言的。
坐标系有三个轴：X轴、Y轴、Z轴。
同样的坐标系也存在于三维空间中，我们在二维绘图时只是用到了X轴和Y轴。
CAD中的坐标系有两种：绝对坐标系和相对坐标系。
绝对坐标系是相对于CAD 的坐标原点来描述一个点的坐标，而相对坐标系是相对于当前点位置来描述下一个点的位置。
在使用CAD时，我们需要根据实际情况选择使用哪种坐标系。
对象的选择在CAD中，我们可以选择并编辑各种各样的对象。
选择对象的方法有多种，如单击、框选等。
对于多个对象的选择，我们可以使用各种不同的选择方法，如选择窗口、多次选择等。
在选择对象后，我们可以进行各种操作。
比如，移动、旋转、缩放等。
这些操作可以帮助我们轻松地修改和编辑图形。
常见操作绘制直线绘制直线是CAD中最基础的操作之一。
绘制直线的方法是：点击“直线”工具，然后在画布上点击起点，接着点击终点即可完成一条直线的绘制。
绘制直线时，可以使用绝对坐标或相对坐标。
绘制圆弧绘制圆弧的方法与绘制直线类似。
我们可以使用“绘制圆弧”工具，在画布上选择圆心、起始角度和终止角度，然后指定半径，即可画出一个圆弧。
绘制矩形绘制矩形的方法也比较简单。
我们可以选择“矩形”工具，然后在画布上点击一个角点，接着指定另一个角点即可画出一个矩形。
矩形可以使用旋转、拉伸和平移工具进行调整。
应用CAD命令CAD提供了各种各样的命令，我们可以使用这些命令来对图形进行操作。
AutoCAD2016基础知识---入门(2016版AutoCAD) ppt课件
ppt课件
8
二、配置，使用AutoCAD2016的默认配置
就可以绘图，但是由于每台计算机所使用的
显示器、输入设备和输出设备的类型不同，
用户喜好的风格及计算机的目录设置也不同
，每台计算机都是独特的。为了使用定点设
备或打印机，并提高绘图效率，AutoCAD推
➢ 命令的重做 ✓ 在命令行中输入redo ✓ 选择菜单栏中的“编辑/重做” ✓ 单击快速访问工具栏中的“重做”按钮
ppt课件
23
5.3 透明命令
在AutoCAD2016中，有些命令不仅可以 直接在命令行中使用，还可以在其他命令的 执行过程中插入并执行，待该命令执行完毕 后，系统继续执行原命令，这种命令成为透 明命令。
➢ 选择菜单栏中的“文件/绘图实用程度/图形 修复管理器”命令
ppt课件
19
五、基本输入操作
在AutoCAD中，有一些基本的输入操作 方法，这些基本方法是进行AutoCAD绘图 的必备知识基础，也是深入学习AutoCAD 功能的前提。
➢ 命令的输入方式 ➢ 命令的重复、撤消、重做 ➢ 透明命令 ➢ 坐标系统与数据的输入方法
荐用户在开始绘图前进行必要的配置。
➢ 绘图单位的设置
➢ppt课件 图形边界的设置
10
3.1 绘图单位的设置
➢ 在命令行中输入ddunits或units命令 ➢ 选择菜单栏中的“格式/单位”命令
ppt课件
11
3.2 图形边界的设置
➢ 在命令行中输入LIMITS命令 ➢ 选择菜单栏中的“格式/图形界线”命令
ppt课件
21
5.2 命令的重复、撤消、重做
➢ 命令的重复 在命令行中按enter键可重复调用上一个命令
《土木工程CAD(2016)》教学课件第一章AutoCAD 2016基础知识
01
项目背景
05
项目背景
02
解决方案
06解Leabharlann 方案03预期目标07
预期目标
04
实施计划
08
实施计划
Part
01
AutoCAD的应用领域
• 在土木工程方面的应用 • 在建筑方面的应用
AutoCAD的应用领域
AutoCAD是Autodesk公司开发的计算机辅助设计软件。 作为系列产品之一，其具有强大的二维、三维绘图功能， 灵活、方便的编辑修改功能，规范的文件管理功能，人 性化的界面设计等特点。设计人员可以利用它轻松、快 捷地进行绘图设计，进而从复杂、繁重的绘图工作中解 放出来，这也是使用CAD产品最根本的目的。 目前，AutoCAD凭借其优越的性能、灵活的使用方法， 已经被广大设计人员接受并广泛应用于以下领域： （1）土木建筑类，如建筑规划、方案设计、施工图设计、 施工管理等各类工程图纸的设计。 （2）机械类，如机械产品的设计。 （3）电子类，如集成电路、印刷电路板的设计等。 （4）其他类，如服装设计、商标设计、军事、运输等。
01 在土木工程方面的应用
AutoCAD在土木工程方面的应用相当普遍。使用它不仅可以快速绘制二维施工图， 还可以进行三维建模等工作，在工程未完工之前就看到了它的“真面目”，对现场 施工人员尽快熟悉设计图纸，更快、更好地完成施工任务会有很大的帮助。随着 CAD绘图在工程中的作用越来越大，其在土木工程方面的应用也越来越广泛。 另外，AutoCAD提供的许多辅助功能，如尺寸查询和图块使用等，使设计者完全 摆脱了图板式设计的传统设计理念，提高了设计速度，从而有更多的时间考虑施工 的可行性。只要按照1∶1的比例绘制图形，设计者就可以检查工程物体任意位置的 尺寸，避免施工过程中产生的干涉现象。图1-1为使用AutoCAD绘制的二维施工 图，图1-2为使用AutoCAD绘制的三维模型图。

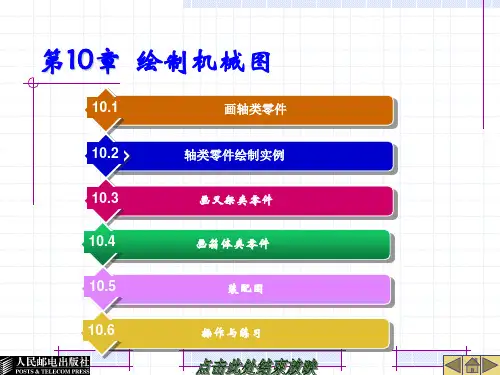

AutoCAD 2016中文版课件第10章 绘制机械图
图 10-2 画对称轴线及左端面线
图 10-3 画第一轴段
（3）偏移线段 A、C，然后修剪多余线条，形成第二轴段，如图 10-4 所示。 （4）偏移线段 A、D，然后修剪多余线条，形成第三轴段，如图 10-5 所示。
图 10-4 画第二轴段
图 10-5 画第三轴段
（5）用上述同样的方法，画出轴类零件主视图的其余轴段，结果如图 10-6 所示。
（4）绘制左边第一段。用 OFFSET 命令向右偏移线段 B，向上、向下偏移线段 A，如图 10-12 所示。修剪多余线条，结果如图 10-13 所示。
图 10-11 画轴线及左右端面线
图 10-12 绘制左边第一段
图 10-13 修剪结果
（5）用 OFFSET 和 TRIM 命令绘制轴的其余各段，如图 10-14 所示。 （6）用 OFFSET 和 TRIM 命令画退刀槽和卡环槽，如图 10-15 所示。 （7）用 LINE、CIRCLE 和 TRIM 命令画键槽，如图 10-16 所示。
图 10-34 支架零件图
【例 10-4】 绘制如图 10-49 所示的托架零件图。
图 10-49 托架零件图
10.4 画箱体类零件
与轴类、叉架类零件相比，箱体类零件的结构最为 复杂。表现此类零件的视图往往也较多，如主视图、 左视图、俯视图、局部视图及局部剖视图等。绘图时， 用户应考虑采取合适的绘图步骤，使整个绘制工作有 序地进行，从而提高绘图效率。
轴类零件的视图有以下特点。 （1）主视图表现了零件的主要结构形状，有对称轴线。 （2）主视图图形是沿轴线方向排列的，大部分线条与轴线平行或垂直。 图 10-1 所示为一个轴类零件的主视图，对于该图形一般采取下面两种绘制方法。
图 10-1 轴类零件主视图
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
选项：1、对正(J)：设置多线与捕捉辅助线的对齐方式
①上：设置多线的上面一条线对齐捕捉的辅助线 ②无：设置多线的中间一条线对齐捕捉的辅助线 ③下：设置多线的下面一条线对齐捕捉的辅助线
2、比例(S)：设置多线之间的宽度
3、样式(ST)：选择绘制多线所使用的样式
目录 下一张. 上一张 首页
37
2、多线样式
2、用相对坐标绘制 属性：倒角C/标高E/圆角F/厚度T/宽度
W 方式：面积A/尺寸D/旋转R
目录 下一张. 上一张 首页
29
五、正多边形
命令：polygon
定义：边一样长的多边形 操作方法： 1、执行命令
2、指定边数` 3、指定中心 4、选择绘制内接还是外切多边形 5、指定多边形半径大小 选项：边(E)：以指定多边形一条边的方式来绘制多边形
目录 下一张. 上一张 首页
32
多段线的编辑
进入修改： 1、修改对象多段线选择编辑的多段线 2、选中多段线单击右键选择编辑多段线
编辑选项： 1、闭合(C)：封闭多段线 2 、合并(J)：将端点连接的线条合并 为一条多段线 3、宽度(W)：设置整条多段线的线宽度 4、编辑顶点(E)：对线的顶点进行编辑
目录
第二章：绘图前设置、视图控制、选择对象
第一节 绘图前设置 第二节视图控制 第三节 选择对象
目录 下一张. 上一张 首页
13
第二章：绘图前设置、视图控制、选择对象
ห้องสมุดไป่ตู้计划：
课时：2节 重点：绘图设置 要求：1、学会绘图前设置
2、熟练控制视图 3、熟练如何选择对象
目录 下一张. 上一张 首页
14
六、圆
命令：circle
命令位置：绘图圆…
目录 下一张. 上一张 首页
30
绘制方法：
圆心、半径：以圆的圆心和半径绘制圆 圆心、直径：以圆的圆心和直径绘制圆 两点：确定圆上任意一条直线的两个端点绘制圆 三点：确定圆上任意三个点绘制圆 相切、相切、半径：确定圆的任意两个切点和半
径绘制圆 相切、相切、相切：分别确定圆的任意三个切点
⑧宽度(w)：修改当前顶点下一段起点的宽度和端点宽度
⑨退出 (x)：退出编辑顶点
5 、拟合(F) ：使用点的切向（方向）将所有线条拟合为圆弧 6、样条曲线(S)：将多段线改变为样条曲线索形状 7、非曲线化(D)：将多段线变为直线 8、线型生成（L）:多段线设置为虚线显示时，短线为实线显示 9、反转（R）:PLINE REVERS EWIDTHS 10、放弃(U) ：放弃编辑
教学课件
科目：AutoCAD 2016
.
1
目录
第一章：简介、界面、新建文件 第二章：绘图前设置、视图控制、选择对象 第三章：绘制图形 第四章：修改工具 第五章：图层、捕捉状态 第六章：标注 第七章：三维 第八章：打印
目录 下一张. 上一张 首页
2
目录
第一章：简介、界面、新建文件
第一节：简介 第二节：界面 第三节：新建文件
实时平移：对视图进行平行移动 实时缩放：用鼠标拖动对视图进行缩放 窗 口：放大视图的指定区域 上一个 ：回到上一个视图 范围缩放：将文件中的所有对象缩放到视图中 全部缩放：将文件中的所有对象和图形界限区或缩放到视图中
目录 下一张. 上一张 首页
17
二、其它控制
1、鸟瞰视图 执行位置：视图鸟瞰视图 作用：可以模拟从天空上向下观察对象
目录 下一张. 上一张 首页
34
八、圆弧
“圆弧”工具
命令：Arc或A 命令位置：绘图圆弧
目录 下一张. 上一张 首页
35
九、修剪
定义：用于沿制定的修剪边界修剪掉目标对象中不需要的部分，所 选的修剪边界可以是圆弧、直线以及样条曲线等，与目标对象可以 相交，也可以不相交。
1. “修改>修剪”菜单 2. 工具栏 3. 命令：TR或 Trim
操作：1、执行图形界限命令 2、回车 3、在命令行输入图形界限的长度和
宽度，中间用逗号隔开
注：在设置完成图形界限后，必须执行“视图缩放 全部”或者在命令行执行ZOOM缩放命令，选 择“全部(A)”的选项,图形界限才会生效
目录 下一张. 上一张 首页
16
第二节视图控制
一、缩放视图
执行位置：视图缩放… 或“标准工具栏上”
AutoCAD也在不断的发展着，从最早的版AutoCAD V1.0.....AutoCAD V2.6 AutoCAD R9.....
AutoCAD R14 AutoCAD 2000..... 至今最新版为 AutoCAD2018
目录 下一张. 上一张 首页
5
二、AutoCAD的用途
1. 工程制图：建筑工程、装饰设计、环境艺术设计、
命令位置：格式多线样式mlstyle
目录 下一张. 上一张 首页
38
2、多线样式
命令位置：格式多线样式mlstyle
目录 下一张. 上一张 首页
39
3、多线修改
命令位置：修改对象多线
目录 下一张. 上一张 首页
40
十一、椭圆
命令：ellipse或el
命令位置：绘图椭圆 操作方法：1、执行命令
2、指定其中一跟轴的两个端点 3、指定另外一跟轴的其中一个端点 选项:1、圆弧（A）：可以绘制椭圆弧 2、中心点（C）：可以用指定中心的方法来绘制z`
绘制圆
目录 下一张. 上一张 首页
31
七、多段线
命令：pline或pl
定义：一个可以由圆弧和直线连接的线条 绘制方法：与直线相同
选项：
1、圆弧(A)：从直线的绘制转换到圆弧的绘制 2、闭合(C)：将多段线闭合 3、半宽(H)：设置多段线绘制宽度的一半 4、长度(L)：以上一点的方向，绘制指定长度的线 5、放弃(U)：放弃上一次绘制的线段 6、宽度(W)：设置多段线绘制的宽度
3. 英制新建文件：以国际单位新建空白文件
操作：①执行新建命令 ②在“打开”后面点击“三角按钮”，选择
“无样板打开——英制”。
目录 下一张. 上一张 首页
11
作业：
1、熟悉CAD基本操作 2、简述新建文件的三种方法 3、简述CAD的作用 4、简述CAD的特点
目录 下一张. 上一张 首页
12
目录 下一张. 上一张 首页
22
目录
第三章：绘制图形 第一节 绘制线
第二节 辅助绘图工具
作业
目录 下一张. 上一张 首页
23
第三章：绘制图形
计划：
课时：15节 重点：绘图 要求：1、熟练绘图工具
2、熟练绘图
目录 下一张. 上一张 首页
24
第一节 绘制线
一、直线
命令：Line或L 命令位置：1、绘图直线
使用方法：①启用工具>空格（全选）>修剪 ②Ctrl+A（全选）>启用工具>修剪
选项： 栏选（F） 投影（P） 边 （E） 删除（R）
技巧：按住Shift键可延伸对象。
目录 下一张. 上一张 首页
36
十、多线
定义：由多条线条组成的平行线
1、多线绘制
命令：Mline或ML 命令位置：绘图多线 绘制方法：和直线一样，（只不无过多线绘制出来的是多条平等直
十二、样条曲线
命令：Spline或spl
命令位置：绘图样条曲线 定 义：一条自动光滑的曲线 绘制方法：直接用鼠标点击进行绘制
目录 下一张. 上一张 首页
41
十三、点 命令：point或po 命令执行位置：1、绘图点
2、绘图工具栏上
绘制方法：
1、单点(PO)：执行一次命令只能绘制一个点 2、多点(PO)：执行一次命令可以绘制无数个点 3、定数等分(DVI)：可以用点将一条线等分指定的份数 4、定距等分(ME)：可以用点按照一定的距离将线进行等分
绘制以下线条：
目录 下一张. 上一张 首页
28
二、构造线
命令：Xline 或XL 定义：两端无限长的直线 绘制方法：直接用鼠标在视图中点击 属性：水平H/垂直V/二等分A/偏移O
三、射线
命令：Ray或绘图菜单 定义：一端无限长的直线 绘制方法：直接用鼠标在视图中点击
四、矩形
命令：Rectang或Rec 绘制方法：1、用鼠标直接拖动
换能力。 5. 支持多种硬件设备。 6. 支持多种操作平台。 7. 具有通用性、易用性。
目录 下一张. 上一张 首页
7
第二节AutoCAD界 面
目录 下一张. 上一张 首页
8
第三节 新建文件
一、命令执行方法
1. 文件新建 2. 常用工具栏上的“新建” 3. 快捷键“Ctrl + N” 4. 在命令输入“New”命令，回车
2、绘图工具栏上的“直线”
绘制方法：1、用鼠标在视图中点击绘制 2、用鼠标确定方向，在命令行输入长度绘制 3、打开状态栏上的正交绘制水平或垂直线条
目录 下一张. 上一张 首页
25
4、绝对坐标 定义：根据坐标以绝对位置绘制线 输入格式：X轴方向位置，Y轴方向位置 注：（打开素材DWG1文件夹下的“坐标”文件讲解）
工具栏上
目录 下一张. 上一张 首页
19
第三节 选择对象
一、点选 定义：用鼠标点击进行选择对象 技巧：按住Shift键点击可以减选对象
二、框选 定义：用鼠标拖动出选择区进行选择对象 分类：1、窗口选择
作用：选择选择区框完的对象 操作：用鼠标从左向右拖动 2、交叉窗口选择 作用：选择选择区碰到的对象 操作：用鼠标从右向左拖动
水电工程、土木施工等等。
2. 工业制图：机床、汽车、飞机、船舶、航天器。 3. 服装设计：服装制版。 4. 电子工业：电器、电子、电路板设计。
目录 下一张. 上一张 首页
①上：设置多线的上面一条线对齐捕捉的辅助线 ②无：设置多线的中间一条线对齐捕捉的辅助线 ③下：设置多线的下面一条线对齐捕捉的辅助线
2、比例(S)：设置多线之间的宽度
3、样式(ST)：选择绘制多线所使用的样式
目录 下一张. 上一张 首页
37
2、多线样式
2、用相对坐标绘制 属性：倒角C/标高E/圆角F/厚度T/宽度
W 方式：面积A/尺寸D/旋转R
目录 下一张. 上一张 首页
29
五、正多边形
命令：polygon
定义：边一样长的多边形 操作方法： 1、执行命令
2、指定边数` 3、指定中心 4、选择绘制内接还是外切多边形 5、指定多边形半径大小 选项：边(E)：以指定多边形一条边的方式来绘制多边形
目录 下一张. 上一张 首页
32
多段线的编辑
进入修改： 1、修改对象多段线选择编辑的多段线 2、选中多段线单击右键选择编辑多段线
编辑选项： 1、闭合(C)：封闭多段线 2 、合并(J)：将端点连接的线条合并 为一条多段线 3、宽度(W)：设置整条多段线的线宽度 4、编辑顶点(E)：对线的顶点进行编辑
目录
第二章：绘图前设置、视图控制、选择对象
第一节 绘图前设置 第二节视图控制 第三节 选择对象
目录 下一张. 上一张 首页
13
第二章：绘图前设置、视图控制、选择对象
ห้องสมุดไป่ตู้计划：
课时：2节 重点：绘图设置 要求：1、学会绘图前设置
2、熟练控制视图 3、熟练如何选择对象
目录 下一张. 上一张 首页
14
六、圆
命令：circle
命令位置：绘图圆…
目录 下一张. 上一张 首页
30
绘制方法：
圆心、半径：以圆的圆心和半径绘制圆 圆心、直径：以圆的圆心和直径绘制圆 两点：确定圆上任意一条直线的两个端点绘制圆 三点：确定圆上任意三个点绘制圆 相切、相切、半径：确定圆的任意两个切点和半
径绘制圆 相切、相切、相切：分别确定圆的任意三个切点
⑧宽度(w)：修改当前顶点下一段起点的宽度和端点宽度
⑨退出 (x)：退出编辑顶点
5 、拟合(F) ：使用点的切向（方向）将所有线条拟合为圆弧 6、样条曲线(S)：将多段线改变为样条曲线索形状 7、非曲线化(D)：将多段线变为直线 8、线型生成（L）:多段线设置为虚线显示时，短线为实线显示 9、反转（R）:PLINE REVERS EWIDTHS 10、放弃(U) ：放弃编辑
教学课件
科目：AutoCAD 2016
.
1
目录
第一章：简介、界面、新建文件 第二章：绘图前设置、视图控制、选择对象 第三章：绘制图形 第四章：修改工具 第五章：图层、捕捉状态 第六章：标注 第七章：三维 第八章：打印
目录 下一张. 上一张 首页
2
目录
第一章：简介、界面、新建文件
第一节：简介 第二节：界面 第三节：新建文件
实时平移：对视图进行平行移动 实时缩放：用鼠标拖动对视图进行缩放 窗 口：放大视图的指定区域 上一个 ：回到上一个视图 范围缩放：将文件中的所有对象缩放到视图中 全部缩放：将文件中的所有对象和图形界限区或缩放到视图中
目录 下一张. 上一张 首页
17
二、其它控制
1、鸟瞰视图 执行位置：视图鸟瞰视图 作用：可以模拟从天空上向下观察对象
目录 下一张. 上一张 首页
34
八、圆弧
“圆弧”工具
命令：Arc或A 命令位置：绘图圆弧
目录 下一张. 上一张 首页
35
九、修剪
定义：用于沿制定的修剪边界修剪掉目标对象中不需要的部分，所 选的修剪边界可以是圆弧、直线以及样条曲线等，与目标对象可以 相交，也可以不相交。
1. “修改>修剪”菜单 2. 工具栏 3. 命令：TR或 Trim
操作：1、执行图形界限命令 2、回车 3、在命令行输入图形界限的长度和
宽度，中间用逗号隔开
注：在设置完成图形界限后，必须执行“视图缩放 全部”或者在命令行执行ZOOM缩放命令，选 择“全部(A)”的选项,图形界限才会生效
目录 下一张. 上一张 首页
16
第二节视图控制
一、缩放视图
执行位置：视图缩放… 或“标准工具栏上”
AutoCAD也在不断的发展着，从最早的版AutoCAD V1.0.....AutoCAD V2.6 AutoCAD R9.....
AutoCAD R14 AutoCAD 2000..... 至今最新版为 AutoCAD2018
目录 下一张. 上一张 首页
5
二、AutoCAD的用途
1. 工程制图：建筑工程、装饰设计、环境艺术设计、
命令位置：格式多线样式mlstyle
目录 下一张. 上一张 首页
38
2、多线样式
命令位置：格式多线样式mlstyle
目录 下一张. 上一张 首页
39
3、多线修改
命令位置：修改对象多线
目录 下一张. 上一张 首页
40
十一、椭圆
命令：ellipse或el
命令位置：绘图椭圆 操作方法：1、执行命令
2、指定其中一跟轴的两个端点 3、指定另外一跟轴的其中一个端点 选项:1、圆弧（A）：可以绘制椭圆弧 2、中心点（C）：可以用指定中心的方法来绘制z`
绘制圆
目录 下一张. 上一张 首页
31
七、多段线
命令：pline或pl
定义：一个可以由圆弧和直线连接的线条 绘制方法：与直线相同
选项：
1、圆弧(A)：从直线的绘制转换到圆弧的绘制 2、闭合(C)：将多段线闭合 3、半宽(H)：设置多段线绘制宽度的一半 4、长度(L)：以上一点的方向，绘制指定长度的线 5、放弃(U)：放弃上一次绘制的线段 6、宽度(W)：设置多段线绘制的宽度
3. 英制新建文件：以国际单位新建空白文件
操作：①执行新建命令 ②在“打开”后面点击“三角按钮”，选择
“无样板打开——英制”。
目录 下一张. 上一张 首页
11
作业：
1、熟悉CAD基本操作 2、简述新建文件的三种方法 3、简述CAD的作用 4、简述CAD的特点
目录 下一张. 上一张 首页
12
目录 下一张. 上一张 首页
22
目录
第三章：绘制图形 第一节 绘制线
第二节 辅助绘图工具
作业
目录 下一张. 上一张 首页
23
第三章：绘制图形
计划：
课时：15节 重点：绘图 要求：1、熟练绘图工具
2、熟练绘图
目录 下一张. 上一张 首页
24
第一节 绘制线
一、直线
命令：Line或L 命令位置：1、绘图直线
使用方法：①启用工具>空格（全选）>修剪 ②Ctrl+A（全选）>启用工具>修剪
选项： 栏选（F） 投影（P） 边 （E） 删除（R）
技巧：按住Shift键可延伸对象。
目录 下一张. 上一张 首页
36
十、多线
定义：由多条线条组成的平行线
1、多线绘制
命令：Mline或ML 命令位置：绘图多线 绘制方法：和直线一样，（只不无过多线绘制出来的是多条平等直
十二、样条曲线
命令：Spline或spl
命令位置：绘图样条曲线 定 义：一条自动光滑的曲线 绘制方法：直接用鼠标点击进行绘制
目录 下一张. 上一张 首页
41
十三、点 命令：point或po 命令执行位置：1、绘图点
2、绘图工具栏上
绘制方法：
1、单点(PO)：执行一次命令只能绘制一个点 2、多点(PO)：执行一次命令可以绘制无数个点 3、定数等分(DVI)：可以用点将一条线等分指定的份数 4、定距等分(ME)：可以用点按照一定的距离将线进行等分
绘制以下线条：
目录 下一张. 上一张 首页
28
二、构造线
命令：Xline 或XL 定义：两端无限长的直线 绘制方法：直接用鼠标在视图中点击 属性：水平H/垂直V/二等分A/偏移O
三、射线
命令：Ray或绘图菜单 定义：一端无限长的直线 绘制方法：直接用鼠标在视图中点击
四、矩形
命令：Rectang或Rec 绘制方法：1、用鼠标直接拖动
换能力。 5. 支持多种硬件设备。 6. 支持多种操作平台。 7. 具有通用性、易用性。
目录 下一张. 上一张 首页
7
第二节AutoCAD界 面
目录 下一张. 上一张 首页
8
第三节 新建文件
一、命令执行方法
1. 文件新建 2. 常用工具栏上的“新建” 3. 快捷键“Ctrl + N” 4. 在命令输入“New”命令，回车
2、绘图工具栏上的“直线”
绘制方法：1、用鼠标在视图中点击绘制 2、用鼠标确定方向，在命令行输入长度绘制 3、打开状态栏上的正交绘制水平或垂直线条
目录 下一张. 上一张 首页
25
4、绝对坐标 定义：根据坐标以绝对位置绘制线 输入格式：X轴方向位置，Y轴方向位置 注：（打开素材DWG1文件夹下的“坐标”文件讲解）
工具栏上
目录 下一张. 上一张 首页
19
第三节 选择对象
一、点选 定义：用鼠标点击进行选择对象 技巧：按住Shift键点击可以减选对象
二、框选 定义：用鼠标拖动出选择区进行选择对象 分类：1、窗口选择
作用：选择选择区框完的对象 操作：用鼠标从左向右拖动 2、交叉窗口选择 作用：选择选择区碰到的对象 操作：用鼠标从右向左拖动
水电工程、土木施工等等。
2. 工业制图：机床、汽车、飞机、船舶、航天器。 3. 服装设计：服装制版。 4. 电子工业：电器、电子、电路板设计。
目录 下一张. 上一张 首页
