ZGM型煤立磨磨辊换轴承作业指导书

立磨磨辊辊套更换方案二线立磨磨辊辊套更换方案一、检修依据及目前设备状况1.检修依据：2#磨辊轴承已坏；2.当前设备状况：磨辊不能正常使用，立磨只能靠两个辊勉强工作。

二、人员准备1.项目负责人：冀东水泥机修工11位，领队杨俊伟负责指挥现场作业；3.公司技术员1位，负责停送电的办理和现场的组织协调。

三、工具准备序号工具规格数量备注1 手拉葫芦2T 22 手拉葫芦5T 23 手拉葫芦10T 14 液压同步顶50T 15 液压千斤顶300T 16 大锤5P 27 开口两用扳手1套8 敲击扳手85、100 各19 套筒扳手一套10 榔头2P 211 翻转液压缸及附属配件1套12 辊皮工装 113 钢丝绳 614 角磨机 1四、材料备件准备序号名称规格数量备注1 磨辊、辊套1套2 密封胶 63 纱布104 砂纸40目10张5 二硫化钼 2 KG6 柴油25KG7 棉布25KG五、检修方案1.准备工具，检查工具完好性（1）翻转液压缸、液压顶；（1）手拉葫芦、钢丝绳；（2）套筒扳手；（3）敲击扳手。

2.提前将工具搬运至施工现场3.人员布置（1）1人办理停电手续，联系工艺人员确保内部无润滑油；（2）2人准备起吊工具；（3）2人准备开始拆卸检修门螺栓。

4.步骤（1）磨辊翻转到位；（时间：6小时内）；（2）辊皮压块拆除；（时间：4小时内）；（3）辊皮工装安装到位；（时间：4小时内）；（4）旧辊芯吊出；（时间：6小时内）；（5）新辊芯安装到位；（时间：4小时内）；（6）新辊皮安装（时间：4小时内）；（7）磨辊翻转到位及辊皮压块安装；（时间：4小时内）；（8）磨门安装及油管会装；（时间：4小时内）；（9）翻转液压缸拆除；（时间：3小时内）；（10）检查各部位准备试机（时间：1小时内）；六、协调项目1.磨辊翻转时联系25T吊车协助，旧辊芯吊出，新辊芯安装及新辊皮安装均由130T吊车协助，磨辊翻转到位及翻转液压缸拆除均由25T吊车协助。

CLM立磨磨辊的拆卸与安装磨辊的拆卸和安装必须在清洁的环境进行，应将磨辊冷却至内外温度相同时，再拆卸。

不得用压缩空气对磨辊强制冷却，以免损坏轴承。

➢磨辊的拆卸1) 准备好拆卸工具。

2) 拆卸辊架防磨板。

3) 拆卸辊套：将磨辊辊套端朝上平躺，拧下紧固辊套的楔环螺栓，用顶丝将楔环拆卸，再用专用工具“辊套起吊架”将辊套从辊芯上拔出吊走。

如果磨辊辊套不松动，应撤下辊套拆卸工具，沿辊套四周外部均匀加热。

加热过程中，加热器喷嘴与辊套间的距离应为100～150mm。

将温度加热至50℃（可用接触式温度计检测）时，保温15分钟，加热时的温度变化率控制在0.5℃/min为好。

再用辊套拆卸装置拆卸辊套。

在大多数情况下，磨辊辊套会松动，如仍不行，应再加热，并将温度提高10℃，以提高两配合件间温差使辊套松动。

注意：绝不能使用气焊枪进行加热，因为其加热过程极不规则并容易过热，这不仅会降低材料硬度，还会因辊套材料的热敏感性而使辊套报废。

4) 拆卸辊架把磨辊放到检修台上，磨辊辊架位置朝上，取下防护罩，左压板，呼吸器，然后用辊架拆卸工具拆卸，拆卸时可对辊架缓慢、均匀加热，以便拆卸，拧下辊架上的螺丝堵，拧入吊环螺钉，吊走辊架。

注意：拆卸前检查磨辊密封风固定密封与转动密封环之间的间隙，如其半径间隙大于1.5~2 mm，则应更换新辊架。

5) 拆卸辊轴卸下透盖上的螺栓，用顶丝卸下透盖。

取出大O型圈，拆掉轴套，取出油封和小O型圈。

将固定双列调心滚子轴承内圈的右压板拆下。

然后将磨辊的双列向心轴承向上放置磨辊。

用辊轴拆卸工具拆下辊轴（带圆柱轴承内圈）和轴承隔套。

6) 轴承的拆卸用圆柱滚子轴承内圈拆卸工具从辊轴上拆出圆柱滚子轴承的内圈；用圆柱滚子轴承外圈拆卸工具拆下圆柱滚子轴承（不带内圈）。

用双列向心滚子轴承拆卸工具拆下辊芯上双列向心滚子轴承。

至此磨辊轴承的全部零件均拆下，可进行清洗工作。

7) 磨辊轴承及密封件的检查由于滚动部位的连续应力造成材料的疲劳，滚动轴承的寿命会因滚动件材料的破坏而受到限制。

为了更高效的利用好检修时刻，磨辊吊装设备必须在检修之前进行专门的检修和调试，确保能够正常的起吊和行走。

以至于不在起吊方面延误时刻。

同时也要对高压空气设备进行检查，确保在起吊磨辊时时有足够的高压空气提供磨辊吊装设备。

一、起吊大梁的连接工具：平安带〔三条〕、圆柱销、螺丝〔栓、帽〕搭接板两块、梯子工序：停磨后——翻开磨门〔上下〕——移动起吊大梁到内大梁对口位置——用圆柱销、螺丝通过搭接板连接内外梁。

大梁的连接过程中要害有高空作业，一定要注重平安，穿戴好防护用具。

二、对辊的外吊工具：手拉葫芦〔2T两个〕、绳扣四条工序：在吊对辊之前应先摘取挂在对辊上的液压拉环(两个)、密封空气管路及内部的油管与电线，让对辊完全独立。

才能够对其进行起吊。

注：〔1〕、摘取液压拉环时，应先取除液压缸上的进出油管，然后用手拉葫芦对液压拉环进行摘取。

〔2〕、在对辊起吊前还应确定两端的起吊点在对辊的中心线，起吊过程中2米内不得有人。

三、辊套的更换方法1、磨辊水平放置时辊套水平放在一边，将螺母从双头螺栓上卸掉，将螺丝钉从涨紧环上撤除。

辊套现在一个升空。

要是辊套钉住，那么不能不能强行托出，否那么，辊套有可能变形。

这时就需要对辊套进行加热。

注重：加热辊套时，不能让轴承和径向轴承密封过热。

方法2、磨辊立放对辊在从磨内吊出放在支座之后〔平稳〕：涨紧环上的所有螺栓撤除〔液压扳手65#、75#〕——涨紧环取出——辊套往除辊套如有顶死现象，同方法1相同，对辊套进行加热同时在辊套内侧用千斤顶加压。

〔辊套外事先安装起吊外套，防止辊套猛然掉落在地〕注:方法1只有在磨辊需要更换轴承时用，要是光更换辊套直截了当用方法2.毕竟要把一个接近100吨的对辊平放不是一件轻易的事。

四、拆卸、安装磨辊轴承：前提：对辊必须水平放置〔由于每个对辊的重量在97300KG左右，因此在要将其平安的水平放置就必须需要大型的起吊设备。

估量三台50T吊车〕拆卸流程：对辊吊出后先放油——对辊水平放置——卸外部轴承盖〔大端盖〕——卸油位传感器和电阻式温度计——卸轴承涨紧丝且往掉涨紧盖——移开外部轴承内圈——取出内部轴承端盖的螺栓——移开轴承室——取出中间环——松卸弹簧形直轴销——移开内部轴承内圈——移开内部轴承压盖——移开径向轴密封滑环——移开空气室盖(需更换时再取出)。

立磨更换辊套、辊心、轴承及衬板方案一、磨辊图二、检修方案1、拆卸检修门及安装液压缸：（1）用电动扳手拆卸磨辊检修门螺栓，拆卸时应用2个1T手动葫芦把检修门和立磨壳体拉住，防止吊检修门突然掉出，用25T吊车及φ10钢丝绳及卸扣吊出检修门；（2）拆卸出液压缸关节轴承销轴，用25T吊车辅助安装液压缸下部关节轴承销轴，然后接通液压站并开启，把液压杆伸出缓慢对准液压拉杆上座并安装关节轴承销轴；2、拆卸磨辊与摇臂连接螺栓：制作T型工具及2个50T液压油顶拔出两边磨辊与摇臂锥销及退卸衬套。

如拆一个锥度销后，其余锥度销及退卸套可用φ60×2500钢管及大锤敲打辅助拆卸（还可用加热方式辅助拆卸）；3、翻出辊：通过移动液压站把对角两个磨辊翻出磨机外面，注意控制翻辊速度，防止速度过快把液压缸损坏；4、拆卸压块、辊套与辊心连接螺栓：用100割枪把辊套与辊心连接螺栓割断，制作T型工具及2个50T螺旋顶，用大锤敲击，吊车辅助拆卸辊套压块，辊套压块拆卸前应做好顺序记号，防止安装顺序混乱，螺栓孔对不上；5、安装磨辊拆卸工具：搭好脚手架，用30mm钢板制作一个辊套拆卸平台并直接焊接到磨辊两侧密封槽上，拆卸平台与辊套距离应与100T油顶高度一致，在地面用一根φ120的钢管直接支撑平台底部；6、顶出辊套：安装两台100T油顶到拆卸平台与辊套之间，开动油顶油站，加压约120MPa时，辊套则可拆卸出来，如不行，可用加热方式对辊套进行加热。

拆卸完毕，制作4个辊套吊勾（注：吊勾内侧弧度应与辊套表面弧度一致），用25T吊车吊下磨损辊套（约4T）；7、拆卸、安装辊心及轴承：（1）拆卸磨辊轴与辊座后端盖，拆卸磨辊前端盖、轴承内圈压盖及辊心内部润滑油管；（2）安装2台50T薄油顶于拆卸平台，把辊心、轴承及磨辊轴整体从磨辊座里面拔出，用25T吊车吊下；（3）解体辊心、轴承及磨辊轴：拆卸辊心两端轴承外圈压盖，垂直吊起磨辊轴，则可分离辊轴带轴承与辊心（轴承与辊心是间隙配合），然后制作工具及油顶拔出磨辊轴承；（4）组装辊心、轴承及磨辊轴：清洗磨辊轴干净，然后把两套磨辊轴承安装到磨辊轴上；把辊心外轴承外圈端盖安装到辊心上，把辊心水平摆放，垂直吊起磨辊轴带轴承放入辊心里面，然后安装内轴承外圈端盖。

更换立磨辊套或轴承按下列步骤：
1、阅读磨辊装置、传动臂、液压原理图等相关部件图纸。

2、卸掉上壳体上的磨辊门。

3、卸掉工作油缸的压力、
4、卸下动臂与摇臂间的连接销轴。

5、将检修油缸用销子与摇臂相联，将液压装置置于检修状态。

启动液压泵电机，将磨辊翻出机外，将磨辊装置成竖直状态后，立刻将该油缸所对应的高压管路上的两只球心截止阀关闭。

卸下固定辊套的螺栓和压环，即可卸下辊套，然后换上新的辊套或将辊套翻面，转配时应先将各件清扫干净，装配完毕后应用塞尺检查结合面情况。

辊套换好后，即可按卸磨辊的相反步骤吧磨辊装置送入磨腔内。

若是更换轴承，必须将磨辊总成整体从摇臂中取出，送到机修车间维修。

作业指导书-磨煤机检修一、检修前的准备工作1.对磨煤机进行全面了解，了解其工作原理和结构。

2.准备必要的工具和设备，如扳手、螺丝刀、油脂、润滑油等。

3.确保磨煤机停机状态，并切断电源。

二、检查磨煤机的外部部分1.检查磨煤机的外观是否存在明显的损坏，如裂纹或焊接处开裂等。

2.检查磨煤机的各个部位是否松动，如螺栓是否紧固等。

3.检查磨煤机的密封装置是否完好，如轴封、密封圈等。

三、检查磨煤机的内部部件1.拆卸磨煤机的上壳体，清除内部的灰尘和杂物。

2.检查磨煤机的主轴、轴承和轴套的磨损情况，如有磨损应及时更换。

3.检查磨煤机的磨板和磨杆的磨损情况，如有磨损应及时更换。

4.检查磨煤机的内部润滑系统，确保润滑油的供给和循环。

5.检查磨煤机的进出口喷口，确保其畅通无阻。

四、清洁和润滑1.清洁磨煤机内外表面的灰尘和杂物，特别是磨板和磨杆的表面。

2.涂抹适量的润滑油或润滑脂到磨煤机的摩擦部位，如轴承、主轴等。

五、重新组装和验收1.根据拆卸过程的逆序，重新组装磨煤机的各个部件。

2.确保各个部件装配正确，紧固螺栓并调整紧度，防止松动。

3.检查磨煤机的各个动作部件是否灵活，如旋转、升降等。

4.运转磨煤机，观察其工作状态和噪音情况，确保正常运行。

六、安全问题的注意事项1.检修前确认磨煤机已停机，并切断电源，防止意外启动。

2.拆卸和装配磨煤机时，要注意使用适当的工具和技巧，防止损坏或伤害。

3.在检修过程中，要注意磨煤机各个部位的热量释放，避免灼伤。

4.磨煤机内部电气设备和接线要定期检查，以防止电气故障。

七、检修记录和总结1.对检修过程中出现的问题和解决方法进行记录，以备将来参考。

2.总结检修过程中的经验和教训，为下一次检修提供指导。

以上就是磨煤机检修的作业指导书，希望能对你的学习和工作有所帮助。

煤立磨设备操作规范-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN煤立磨操作规程一、设备参数：磨机型号：ZGM95G-II中速磨；生产能力：> 25 t/h(磨损后期)；磨辊碾压力：217 kN；磨盘转速： rpm；磨盘旋向：顺时针（俯视）；磨盘辊道工作直径：1900 mm；主电机型号：YMKQ500-6-10；主电机功率：500kW；电机转速：990rpm；电机最大转矩/额定转矩：12350/4410 N·m减速机形式：立式螺旋伞齿轮行星减速机；减速机型号：SXJ140-Ⅱ；传动比：；额定功率：421kW；二、操作方法：1. 主机设备工作原理主电机通过主减速机带动磨盘转动，热风从进风口进入磨机，物料从下料口进入磨机内，通过磨棍进行不断的碾压，经过碾压的物料在环风口处被带起，在旋风机离心力的作用下，不合格物料被打回磨机内重新粉磨，磨内较大的物料块则通过排渣口的刮板刮出磨机，合格的细粉则通过磨机出口收入到袋收尘中，在通过不停的振打与反吹将细粉储存到煤粉仓，物料在磨里粉磨时，通过热风可以将物料烘干。

2. 开车前检查a 确认分离器减速机、主减速机、磨棍以及其他需润滑的部位是否加注了相应牌号的润滑油，预先启动稀油站给主减速机供油，检查加压装置的工作情况，其中包括蓄能器中是否冲入相应压力的氮气，高压油站有无漏油现象，高压油站的工作压力是否能正常调整，换向阀的方向是否正确。

3. 运行中检查a 检查磨煤机振动情况，振幅应小于50μmb 检查磨煤机噪音情况，噪音应小于85dB，不应有杂音（测量点距离磨机1米）c检查磨煤机排渣情况，是否定期排渣，不容许渣量漫过排渣箱口；注意渣口有无磨内零件掉下。

d 检查机座密封装置，注意密封间隙，有无渣粒漏出。

e 检查拉杆密封环是否灵活无漏粉现象。

f 检查密封风机的噪音、振动、滤网情况。

密封风与一次风的压差应≧g 检查高压油站液压系统、稀油站漏油情况、油压等。

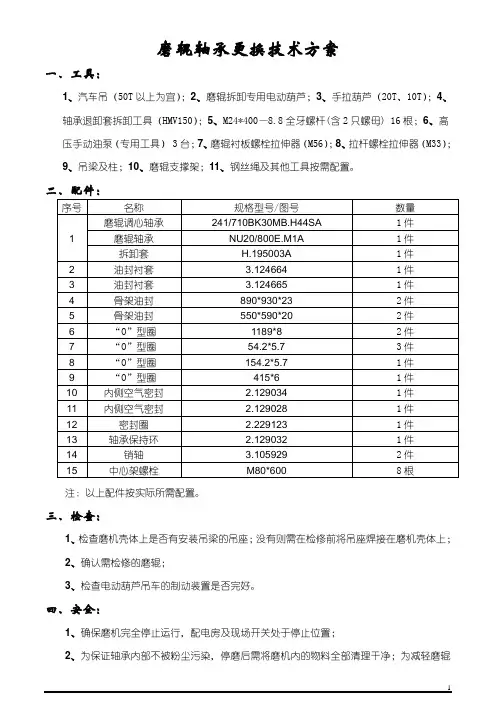

磨辊轴承更换技术方案一、工具：1、汽车吊（50T以上为宜）；2、磨辊拆卸专用电动葫芦；3、手拉葫芦（20T、10T）；4、轴承退卸套拆卸工具（HMV150）；5、M24*400—8.8全牙螺杆(含2只螺母) 16根；6、高压手动油泵（专用工具） 3台；7、磨辊衬板螺栓拉伸器（M56）；8、拉杆螺栓拉伸器（M33）；9、吊梁及柱；10、磨辊支撑架；11、钢丝绳及其他工具按需配置。

注：以上配件按实际所需配置。

三、检查：1、检查磨机壳体上是否有安装吊梁的吊座；没有则需在检修前将吊座焊接在磨机壳体上；2、确认需检修的磨辊；3、检查电动葫芦吊车的制动装置是否完好。

四、安全：1、确保磨机完全停止运行，配电房及现场开关处于停止位置；2、为保证轴承内部不被粉尘污染，停磨后需将磨机内的物料全部清理干净；为减轻磨辊重量，轮毂内的物料也需要清理；3、把三个磨辊支撑架移到到磨盘上，放在中心支架下，使它支撑住三个磨辊。

将支撑座和中心架固定。

五、磨辊拆卸电动葫芦安装：1、拆卸拉杆头与扭力杆的连接销轴、检修大门螺栓，将大门移到空旷场地；如果销轴难以拆下，需要破坏销轴；如需检修的磨辊不在检修位置，需要拆除三根销轴。

2、拆除选粉机下料内锥斗、外锥斗。

3、将磨辊检修专用电动葫芦安装在吊梁上（用汽车吊将钢梁吊起，与磨机壳体外侧的支座用螺栓连接固定，将钢柱支撑在钢梁下，要求垫平，钢柱地脚固定牢固用吊车将电动葫芦安装在吊座上，接好电源，检查电动葫芦运行是否正常）。

六、磨辊拆卸：1、拆除需更换轴承的磨辊辊皮衬板及大门口的导风锥；2、用钢丝绳穿过磨辊轮毂的铸造工艺孔中，挂在导链的吊钩上，确保不能松脱；3、启动电动葫芦将磨辊轮毂缓缓水平移动到磨外，然后慢慢落到地面上；七、磨辊解体：（必须在干净的场地进行）1、用液压工具将GE380ES的涨套取出，将拉杆头卸下；2、拆卸外侧凹凸密封空气圈和带密封圈的轴承盖；（盖上有可供拆卸的螺纹孔）3、用汽车吊把磨辊及轴整体放置于垂直地面，使法兰朝上和磨辊轮毂躺在一个牢固支架上，以及使轴端伸出，使得能够装上拆卸用的液压螺母；4、由于安全原因必须支撑住轴颈的端部。

HP1003型磨煤机磨辊轴承更换作业指导书乌沙山运行维护作业指导书文件编号: 名称：编制单位：编制：审核：批准：版次：目录1、目的2、适用范围3、编制依据4、作业前应具备的条件5、作业危险因素和环境因素辨识及对策表6、作业人员要求及职责分工7、作业工器具及消耗材料8、作业程序、技术要求及质量控制点9、作业技术记录表10、质量验收签证单11、附录（表格、记录图等）1 目的：规范维护检修作业程序和作业标准，提高维护检修人员素质，保证设备维护检修质量和作业全过程安全有序。

2 适用范围：大唐乌沙山发电厂一期2×600MW机组HP1003型中速磨煤机3序号资料名称编号版本1《锅炉专业施工组织设计》2《电力建设安全工作规程》DL 5009•1－92(3《电力建设施工及验收技术规范》(锅炉机组篇)DL/T 5047－964上海重型机器厂HP1003碗式磨煤机安装图5上海重型机器厂HP磨煤机使用说明书6 浙江省电力设计院磨煤机设计院图纸（J0301-02）74序号必须具备的条件和应作的准备责任单位备注1 检修工作票（检修任务书）编制完成并已批准。

有明火作业时开明火作业票2 检修场地清理干净，检修用备品备件材料准备完3 检修的工机具准备齐全，检查合格4 相关系统隔离完毕，并挂警示牌565 作业危险因素和环境因素辨识及对策表序号危险点和环境因素描述拟采用的风险控制技术措施监督管理措施实施负责人确认签证人一场地和环境HSS 二作业人员HSSS 三使用工器具HH6 作业人员要求及职责分工作业人员数量资格要求职责分工状态工作负责人 1 具有施工组织能力、熟悉本专业施工工艺流程，熟悉施工质量和安环要求。

具备中级工及以上资格合理安排检修工作;给予普通作业人员必要指导;负责现场工作进度控制及安全工作.技术员兼质检员1能够撑握图纸和规程、验评中的要求，熟悉施工记录的编制要求.合理安排检修工艺和工序，给予检修人员必要的技术指导；控制检修质量及工作进度。
