2012高中物理 2-4《认识多用电表 》同步课时训练 粤教版选修3-1

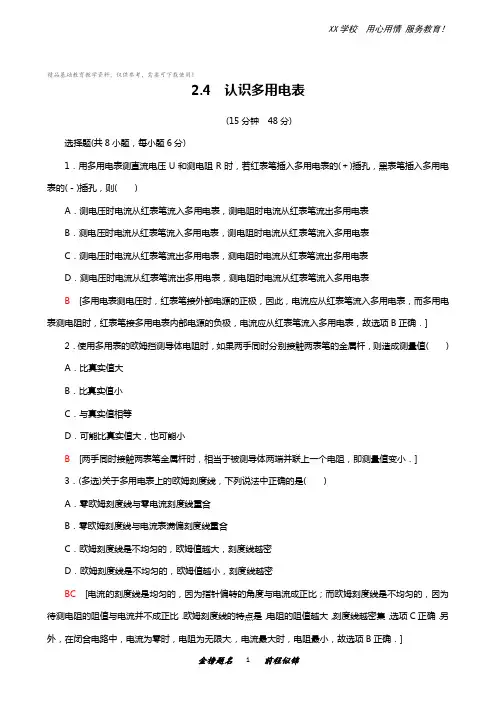

精品基础教育教学资料，仅供参考，需要可下载使用！2.4 认识多用电表(15分钟48分)选择题(共8小题，每小题6分)1．用多用电表测直流电压U和测电阻R时，若红表笔插入多用电表的(＋)插孔，黑表笔插入多用电表的(－)插孔，则( )A．测电压时电流从红表笔流入多用电表，测电阻时电流从红表笔流出多用电表B．测电压时电流从红表笔流入多用电表，测电阻时电流从红表笔流入多用电表C．测电压时电流从红表笔流出多用电表，测电阻时电流从红表笔流出多用电表D．测电压时电流从红表笔流出多用电表，测电阻时电流从红表笔流入多用电表B[多用电表测电压时，红表笔接外部电源的正极，因此，电流应从红表笔流入多用电表，而多用电表测电阻时，红表笔接多用电表内部电源的负极，电流应从红表笔流入多用电表，故选项B正确．] 2．使用多用表的欧姆挡测导体电阻时，如果两手同时分别接触两表笔的金属杆，则造成测量值( ) A．比真实值大B．比真实值小C．与真实值相等D．可能比真实值大，也可能小B[两手同时接触两表笔金属杆时，相当于被测导体两端并联上一个电阻，即测量值变小．]3．(多选)关于多用电表上的欧姆刻度线，下列说法中正确的是( )A．零欧姆刻度线与零电流刻度线重合B．零欧姆刻度线与电流表满偏刻度线重合C．欧姆刻度线是不均匀的，欧姆值越大，刻度线越密D．欧姆刻度线是不均匀的，欧姆值越小，刻度线越密BC[电流的刻度线是均匀的，因为指针偏转的角度与电流成正比；而欧姆刻度线是不均匀的，因为待测电阻的阻值与电流并不成正比．欧姆刻度线的特点是，电阻的阻值越大，刻度线越密集，选项C正确．另外，在闭合电路中，电流为零时，电阻为无限大，电流最大时，电阻最小，故选项B正确．]4．有一个多用电表，其欧姆挡的四个量程分别为：“×1”“×10”“×100”“×1k ”，某同学把选择开关旋到“×100”挡测量一未知电阻时，发现指针偏转角很大，为了减小误差，它应该( )A ．换用“×1 k ”挡，不必重新调整调零旋钮B ．换用“×10”挡，不必重新调整调零旋钮C ．换用“×1 k ”挡，必须重新调整调零旋钮D ．换用“×10”挡，必须重新调整调零旋钮D [某同学把选择开关旋到“×100”挡测量一未知电阻时，发现指针偏转角很大，即读数较小，所选量程较大，应换用较小挡位，所以A 、C 错误．而换挡时必须重新调零，所以B 错误，D 正确．]5．(多选)关于欧姆表，下列说法正确的是( ) A ．欧姆表是根据闭合电路欧姆定律制成的B ．由于电流和电阻成反比，所以刻度盘上的刻度是均匀的C ．使用欧姆表时，选择好一定量程的欧姆挡后首先应该将两表笔短接，进行欧姆调零D ．当换用不同量程的欧姆挡去测量电阻时，可不进行欧姆调零 AC [欧姆表是根据闭合电路欧姆定律制成的，A 正确；因为I x ＝ER ＋r ＋R g ＋R x，所以I x 与R x 并不成反比关系，故刻度盘上的刻度不均匀，B 错误；使用欧姆表时，每换一次挡位都需重新进行欧姆调零，C 正确，D 错误．]6．某同学在探究规格为“6 V 3 W ”的小电珠伏安特性曲线实验中：在小电珠接入电路前，使用多用电表直接测量小电珠的电阻，则应将选择开关旋至的挡位是( )A ．直流电压10 VB ．直流电流5 mAC ．欧姆×100D ．欧姆×1D [由小电珠的规格可知其电阻R ＝U 2P ＝623 Ω＝12 Ω，故应将选择开关旋至欧姆挡“×1”，D 正确．]7．(多选)调零后，用“×10”挡测量一个电阻的阻值，发现表针偏转角度极小，正确的判断和做法是( )A ．这个电阻值很小B．这个电阻值很大C．为了把电阻测得更准一些，应换用“×1”挡，重新调零后再测量D．为了把电阻测得更准一些，应换用“×100”挡，重新调零后再测量BD[表针偏角极小，说明欧姆表电路中的电流太小，待测电阻的阻值很大．应换用大倍率挡．若偏角太大应换小倍率挡．故应选B、D.]欧姆表是由表头、干电池和调零电阻等串联而成的．有关欧姆表的使用和连接，下列说法正确的是( )A．测电阻前要使红、黑表笔短接，调节调零电阻，使表头的指针指最左端B．红表笔与表内电池正极相接，黑表笔与表内电池负极相连接C．红表笔与表内电池负极相接，黑表笔与表内电池正极相连接D．测电阻时，表针偏转角度越大，待测电阻值越大C[测量电阻之前都要进行欧姆调零，使指针指最右端电阻为零处，所以A错误；由欧姆表内部结构可知B错误，C正确；测电阻时，表针偏转角度越大，说明通过表头的电流越大，待测电阻值越小，故D 错误．]8．晶体二极管是电子电路中的常用元件，用多用电表欧姆挡可粗略测量它的好坏．如图2­4­10所示，是用多用电表欧姆挡(×10 Ω)测试三只二极管的示意图，由图可知哪个图中的二极管是好的，哪端为它的正极，正确的是( )图2­4­10A．甲，a B．乙，aC．丙，b D．乙，bB[晶体二极管的正向电阻很小，而反向电阻很大．由甲、乙、丙测量结果可知，乙图二极管是好的，a端为正极，故B正确．][能力提升练](25分钟52分)一、选择题(共4小题，每小题6分)1．在电流表的改装实验中所用电流表G 的内阻为R g ，用它测量电压时，量程为U ；用它改装成较大量程的电流表后，内阻为R A ，量程为I ，这几个量的关系正确的是( )A.UI ＝R A <R g B.UI ＝R g <R A C.UI＝R g >R A D.UI<R A ＝R g A [电流表G 测电压时，量程为U ，即指满偏时电流表两端电压为U ；G 并联电阻后改装成较大量程的电流表，其内阻满足欧姆定律，故R A ＝U I ，由于并联关系R A <R g ，所以R A ＝UI<R g ，A 正确．]2．(多选)有一电流计，内阻R g ＝25 Ω，满偏电流I g ＝3 mA ，现对它进行改装，下列说法正确的是( ) A ．把它改装成量程为0.6 A 的电流表，需与它并联一个0.126 Ω的电阻 B ．把它改装成量程为0.6 A 的电流表，需与它串联一个0.126 Ω的电阻 C ．把它改装成量程为3 V 的电压表，需与它并联一个975 Ω的电阻 D ．把它改装成量程为3 V 的电压表，需与它串联一个975 Ω的电阻AD [A.把电流表改装成0.6 A 的电流表需要并联一个分流电阻，分流电阻阻值：R ＝I g R g I －I g＝0.003×250.6－0.003Ω＝0.126 Ω，故A 正确，B 错误；C.把电流表改装成3 V 的电压表需要串联分压电阻，串联电阻阻值：R ′＝U I g R g ＝30.003Ω－25 Ω＝975 Ω，故C 错误，D 正确．]3．用一个满偏电流为10 mA ，内阻为40 Ω的电流表，一个电动势为1.5 V 、内阻为1 Ω的干电池和一个可变电阻组装成一个欧姆表，可变电阻应选( )A ．0～20 ΩB ．0～50 ΩC ．0～100 ΩD ．0～200 ΩD [设当表头满偏时，接入的阻值为R x ，则 I g ＝ER g ＋r ＋R x所以R x ＝E I g －r －R g ＝(1.50.01－1－40) Ω＝109 Ω所以只能选D.]4.如图2­4­11所示为多用电表欧姆挡原理的示意图，其中电流表的满偏电流为300 μA ，内阻r g ＝100 Ω，调零电阻最大阻值R ＝50 k Ω，串联的固定电阻R 0＝50 Ω，电池的电动势E ＝1.5 V ，用它测量电阻R x ，能准确测量的阻值范围是( )图2­4­11A ．30 k Ω～80 k ΩB ．3 k Ω～8 k ΩC ．300 k Ω～800 k ΩD ．30 000 k Ω～8 000 k ΩB [本题考查欧姆表的测量原理，可根据欧姆表原理求出欧姆表的中值电阻，跟中值电阻相当的电阻就是能准确测出的阻值范围．12I g ＝ER 0＋R ＋r g ＋R 中＝E 2R 0＋R ＋r g，其中R 中＝R 0＋R ＋r g .由于本题当电流表半偏时，12I g ＝E 2R 中，所以，R 中＝E I g ＝ 1.5300×10－6＝5 k Ω.]二、非选择题(2小题，共28分)5．(14分)用多用电表的欧姆挡测量一未知电阻的阻值，若将选择倍率的旋钮拨至“×100 Ω”的挡时，测量时指针停在刻度盘0 Ω附近处，为了提高测量的精确度，有下列可供选择的步骤：A．将两根表笔短接B．将选择开关拨至“×1 kΩ”挡C．将选择开关拨至“×10 Ω”挡D．将两根表笔分别接触待测电阻的两端，记下读数E．调节调零电阻，使指针停在0刻度线上F．将选择开关拨至交流电压最高挡上图2­4­12将上述步骤中必要的步骤选出来，这些必要步骤的合理顺序是________(填写步骤的代号)；若操作正确，上述D步骤中，指针偏转情况如图2­4­12所示，则此未知电阻的阻值R x＝________.【解析】用多用电表的欧姆挡测未知电阻时，指针停在中值(中心位置)附近时测量误差较小，当用“×100 Ω”的挡测量时，指针停在0 Ω附近，说明该待测电阻的阻值相对该挡比较小，为了提高测量精度，应换低倍率“×10 Ω”的挡来测量，换挡之后，必须重新调零，之后再接入未知电阻进行测量和读取数据，测量后若暂时不使用此多用电表，应将选择开关置于交流电压最高挡上，这是为了安全，保证多用电表不受意外损坏，如下次再使用这个多用电表测电流、电压时，一旦忘了选挡，用交流电压最高挡虽然测不出正确结果，但不会把多用电表烧坏．此时电表所测电阻的阻值为R＝16×10 Ω＝160 Ω.【答案】CAEDF 160 Ω6．(14分)图2­4­13所示的欧姆表示意图中，电流表的满偏电流I g＝200 μA，内阻R g＝100 Ω，R0＝1.4 kΩ，电源电动势E＝1.5 V，电源电阻不计，欧姆表的调零电阻的有效值R是多大？当测量某电阻时，指针恰好在中间位置，则被测电阻R1是多大？图2­4­13【解析】 对欧姆表调零时，指针指在0处，此位置为满偏电流的位置，即：I g ＝ER g ＋R 0＋R ，解得R ＝EI g －R g －R 0＝ 1.5200×10－6 Ω－100 Ω－1 400 Ω＝6 k Ω欧姆表总内阻R 内＝R ＋R 0＋R g ＝7.5 k Ω 当指针在中间位置时 I g 2＝ER 内＋R 1得 R 1＝2EI g－R 内＝7.5 k Ω 【答案】 6 k Ω 7.5 k Ω。

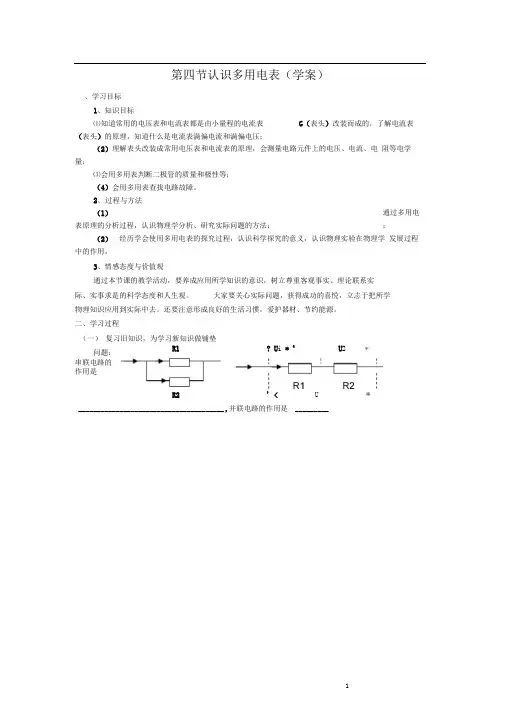

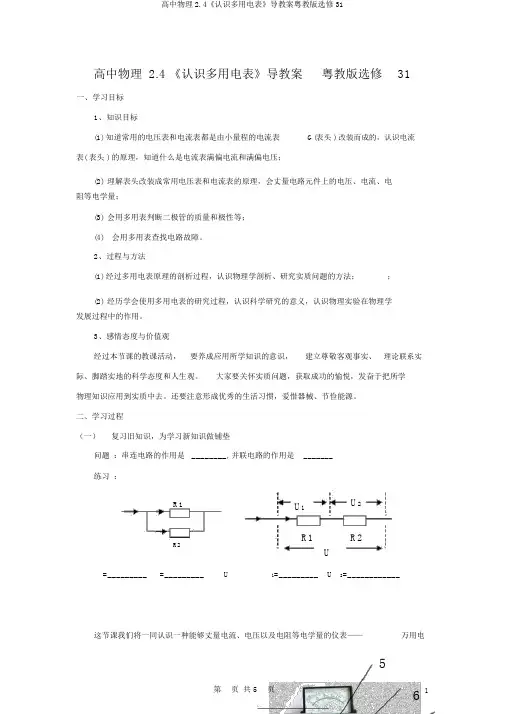

1第四节认识多用电表（学案）、学习目标 1、 知识目标⑴知道常用的电压表和电流表都是由小量程的电流表 G （表头）改装而成的，了解电流表（表头）的原理，知道什么是电流表满偏电流和满偏电压；（2）理解表头改装成常用电压表和电流表的原理，会测量电路元件上的电压、电流、电 阻等电学量；⑶会用多用表判断二极管的质量和极性等； （4）会用多用表查找电路故障。

2、 过程与方法 （1）通过多用电表原理的分析过程，认识物理学分析、研究实际问题的方法； ；（2） 经历学会使用多用电表的探究过程，认识科学探究的意义，认识物理实验在物理学 发展过程中的作用。

3、情感态度与价值观通过本节课的教学活动，要养成应用所学知识的意识，树立尊重客观事实、理论联系实 际、实事求是的科学态度和人生观。

大家要关心实际问题，获得成功的喜悦，立志于把所学物理知识应用到实际中去。

还要注意形成良好的生活习惯，爱护器材、节约能源。

二、学习过程（一） 复习旧知识，为学习新知识做铺垫问题：串联电路的作用是_______________________________________ ,并联电路的作用是 _________R1? U i * 4U 2*R2' <U *1练习：U 2= _______________这节课我们将一起认识一种可以测量电流、电压 以及电阻等电学量的仪表一- （二）多用电表的原理1、写出多用电表各部分名称 1--- 2--- ［来源学科网］3-- 4 _ 5- 一 6— —2、了解多用电表电路 阅读课本完成下列问题: 转换开关旋纽与电路图中的 红表笔与电路图中的 ___________________ 黑表笔与电路图中的 _______34RRR6 R2R1E,rS万用电表。

Jri______ 相连?，相连？相连？公共端“Q”调零旋纽调节的是哪个电阻？ _________思考：万用表电路设置那么多端口有什么作用? 由部分电路欧姆定律知道， 通过表头的电流跟加在表头两端的电压成正比，即I x U 。

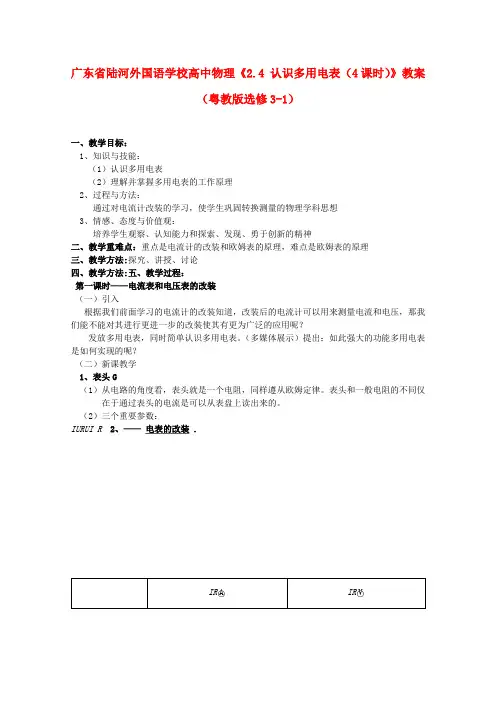

广东省陆河外国语学校高中物理《2.4 认识多用电表（4课时）》教案（粤教版选修3-1）一、教学目标：1、知识与技能：（1）认识多用电表（2）理解并掌握多用电表的工作原理2、过程与方法：通过对电流计改装的学习，使学生巩固转换测量的物理学科思想3、情感、态度与价值观：培养学生观察、认知能力和探索、发现、勇于创新的精神二、教学重难点：重点是电流计的改装和欧姆表的原理，难点是欧姆表的原理三、教学方法:探究、讲授、讨论四、教学方法:五、教学过程：第一课时——电流表和电压表的改装（一）引入根据我们前面学习的电流计的改装知道，改装后的电流计可以用来测量电流和电压，那我们能不能对其进行更进一步的改装使其有更为广泛的应用呢？发放多用电表，同时简单认识多用电表。

（多媒体展示）提出：如此强大的功能多用电表是如何实现的呢？（二）新课教学1、表头G（1）从电路的角度看，表头就是一个电阻，同样遵从欧姆定律。

表头和一般电阻的不同仅在于通过表头的电流是可以从表盘上读出来的。

（2）三个重要参数：IURUI R 2、——电表的改装 .特别提醒：UI RIRI第二课时——万用表的电流表和电压表使用3、多用电表的内部构造及测量原理.黑表笔插入公共端“－”插孔测电流 ① 原理:利用并联电阻的分流作用。

并联小电阻a测电压 ① 原理：利用串联电阻的分压作用。

串联大电阻b第三课时——欧姆表的使用测电阻欧姆表R x c ② 当红黑表笔不接触时，电路中没有电流，表头指针不偏转，对应的红黑表笔间的电阻为无限大 .R xgx g g gR R R r R R R E R R I R U I 165⨯⋅++++===并并并干g x R R R r R R R E I 并并⨯++++=65 并R gg R R R R R R R ++⋅+=2121)(并 . 中值电阻．．．．是分析多用表问题时常提到的一个概念，多用表表盘上中间的数值就是中值电阻值。

含义是当测量的电阻值等于多用表的内阻时，电流为满偏电流的一半。

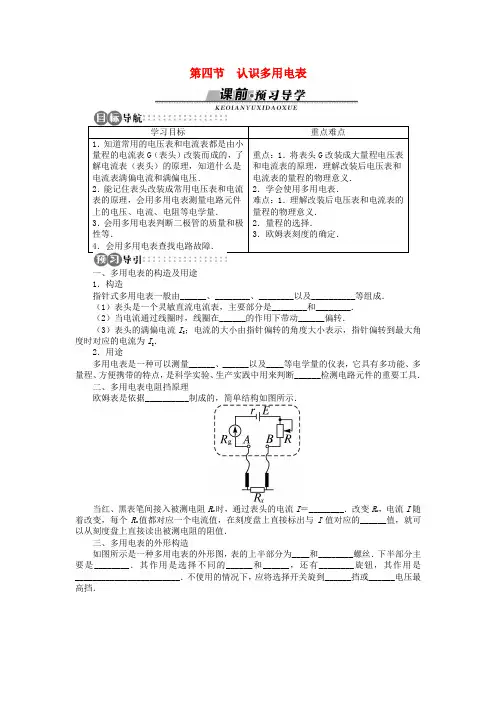

第四节 认识多用电表一、多用电表的构造及用途1．构造指针式多用电表一般由______、________、________以及__________等组成．（1）表头是一个灵敏直流电流表，主要部分是________和________．（2）当电流通过线圈时，线圈在______的作用下带动______偏转．（3）表头的满偏电流I g ；电流的大小由指针偏转的角度大小表示，指针偏转到最大角度时对应的电流为I g ．2．用途多用电表是一种可以测量______、______以及____等电学量的仪表，它具有多功能、多量程、方便携带的特点，是科学实验、生产实践中用来判断______检测电路元件的重要工具．二、多用电表电阻挡原理欧姆表是依据__________制成的，简单结构如图所示．当红、黑表笔间接入被测电阻R x 时，通过表头的电流I ＝________．改变R x ，电流I 随着改变，每个R x 值都对应一个电流值，在刻度盘上直接标出与I 值对应的______值，就可以从刻度盘上直接读出被测电阻的阻值．三、多用电表的外形构造如图所示是一种多用电表的外形图，表的上半部分为____和________螺丝．下半部分主要是________．其作用是选择不同的______和______，还有________旋钮，其作用是________________________．不使用的情况下，应将选择开关旋到______挡或______电压最高挡．预习交流仔细观察多用电表表盘，欧姆表的表盘刻度均匀吗？答案：一、1．表头测量电路转换开关红黑测量表笔（1）永久磁铁可动线圈（2）磁场指针2．电流电压电阻电路故障二、欧姆定律E/（R＋R x＋R g＋r）R x三、表头调零定位选择开关挡位倍率欧姆调零使指针停在欧姆刻度线的零刻度线OFF 交流预习交流：答案：不均匀．一、多用电表的原理实验室中的电流表和电压表都是由小量程的电流表改装而成的，可用来测量较大的电流和电压，它们是根据什么原理改装的呢？如图为实验室常用的两个量程的电压表原理图．当使用O 、A 两接线柱时，量程为0～3 V ；当使用O 、B 两接线柱时，量程为0～15 V ．已知电流计的内电阻R g =500 Ω，满偏电流I g =100 μA ．求：分压电阻R 1和R 2的阻值．1．电流表改装电压表的原理（1）将电流表的示数根据欧姆定律U g =I g R g 换算成电压值，可直接用于测电压，只是量程U g 很小．如果给小量程电流表串联一个分压电阻，就可以用来量度较大的电压．因此电压表是一个串联了分压电阻的电流表，如图所示．（2）分压电阻的计算由串联电路的特点：g g g U I R I R =+ 解得：g g g g g g 11R U U U R R R R I I R U ⎛⎫⎛⎫=-=-=- ⎪ ⎪ ⎪ ⎪⎝⎭⎝⎭． 因为电压表扩大量程的倍数gU n U =， 所以g 1R n R =-（）．2．把小量程的电流表改装成大量程的电流表（1）电流表改装的原理：给小量程电流表并联一个分流电阻，就可以用来量度较大的电流，即扩大了电流表的量程，如图所示．（2）分流电阻的计算：由并联电路的特点I g R g ＝（I －I g ）R ，解得：R ＝I g R g I －I g ＝R g I I g－1． 电流扩大量程的倍数n ＝I I g所以R ＝R g n －1． 3．欧姆表的工作原理（1）构造 欧姆表是根据闭合电路欧姆定律制成的，它的原理如图所示，是电流表（表头），内阻为R g ，满偏电流为I g ，电池的电动势为E ，内阻为r ．电阻R 是可变电阻，也叫调零电阻．（2）原理①当红、黑表笔相接时（图甲），相当于被测电阻R x ＝0，调节R 的阻值，使E /（r ＋R g ＋R ）＝I g ，则表头的指针指到满刻度，所以刻度盘上指针指在满偏处定为欧姆表刻度的零点．r ＋R g ＋R 是欧姆表的内阻．②当红、黑表笔不接触时（图乙），相当于被测电阻R x →∞，电流表中没有电流，表头的指针不偏转，此时指针所指的位置是欧姆表刻度的“∞”点．③当红、黑表笔间接入被测电阻R x 时（图丙），通过表头的电流I ＝E /（r ＋R g ＋R ＋R x ）．改变R x ，电流I 随着改变，每个R x 值都对应一个电流值，在刻度盘上直接标出与I 值对应的R x 值，就可以从刻度盘上直接读出被测电阻的阻值．4．如图是简化的多用电表电路图．它由表头G 、直流电流测量电路、直流电压测量电路、电阻测量电路以及转换开关S 等部分组成．其中1、2为电流测量端，3、4为电压测量端，5为电阻测量端．测量时，黑表笔插入“－”插孔，红表笔插入“＋”插孔，并通过转换开关接入与待测量相应的测量端．使用时，电路只有一部分起作用．5．在利用多用电表进行读数时，首先应明确所要测量的是哪一个物理量，然后结合所选的挡位对表盘进行读数．二、多用电表的使用思考分析：用多用电表测电阻时应注意什么问题？（2011·银川一中检测）如图所示为用多用电表测电路中电流的实验，图中多用电表测定的是________（填“甲电阻”“乙电阻”或“总”）的电流，测得电流的大小的是________________．多用表的型号很多，但使用方法基本相同，请同学们注意如下几个问题．1．如图所示，表盘面上“＋”“－”插孔，表示直流电流挡、直流电压挡的正、负接线柱．因此，不管测什么项目，首先将红表笔插入“＋”插孔，将黑表笔插入“－”插孔，那么，用直流电流挡、直流电压挡时，电流从红表笔流入，从黑表笔流出；用电阻挡时由原理图可知，红表笔连接的是表内电源的负极，黑表笔连接的是表内电源的正极，因此，电流是从红表笔流入，从黑表笔流出．2．测量前，应把选择开关旋到相应项目的适当量程上，读数时要注意挡位与刻度盘对应．直流电流挡、直流电压挡跟电流表和电压表的使用方法一样，要注意所选的量程应大于用电器两端电压的估计值或通过用电器电流的估计值．3．判断晶体二极管的质量和极性质量好的晶体二极管，用欧姆挡黑表笔接晶体二极管正极，红表笔接晶体二极管负极时读数较小；用欧姆挡红表笔接晶体二极管正极，黑表笔接晶体二极管负极时读数很大．4．查找电路故障可用测电流法、测电压法和欧姆挡测电阻法查找．A．欧姆表是根据闭合电路欧姆定律制成的B．由于电流和电阻成反比，所以刻度盘上的刻度是均匀的C．使用欧姆表时，选择好一定量程的欧姆挡后首先应该将两表笔短接，进行欧姆调零D．当换用不同量程的欧姆挡去测量电阻时，可不必进行欧姆调零2．下图中E为电源，R1、R2为电阻，S为电键．现用多用电表测量流过电阻R2的电流．将多用电表的选择开关调至直流电流挡（内阻很小）以后，正确的接法是（）．A．保持S闭合，将红表笔接在a处，黑表笔接在b处B．保持S闭合，将红表笔接在b处，黑表笔接在a处C．将S断开，红表笔接在a处，黑表笔接在b处D．将S断开，红表笔接在b处，黑表笔接在a处3．一个电流表的满偏电流I g＝1 mA，内电阻为200 Ω，现要把它改装成一个量程为0.5 A的电流表，则应在电流表上（）．A．并联一个0.4 Ω的电阻B．串联一个0.4 Ω的电阻C．并联一个200 Ω的电阻D ．串联一个200 Ω的电阻4．用多用电表测直流电压U 和测电阻R 时，若红表笔插入多用电表的（＋）插孔，黑表笔插入多用电表的（－）插孔，则（ ）．A ．测电压时电流从红表笔流入多用电表，测电阻时电流从红表笔流出多用电表B ．测电压时电流从红表笔流入多用电表，测电阻时电流从红表笔流入多用电表C ．测电压时电流从红表笔流出多用电表，测电阻时电流从红表笔流出多用电表D ．测电压时电流从红表笔流出多用电表，测电阻时电流从红表笔流入多用电表5．（2011·南京调研）如图所示，电路中有三根导线，其中一根是断的，电源，电阻R 1、R 2及另外两根导线是好的．为了查出断导线，某学生想先用多用电表的红表笔连接在电源的正极a ，再将黑表笔连接在电阻R 1的b 端和R 2的c 端，并观察多用电表指针的示数．下列选项中符合操作规程的是该同学选用（ ）．A ．直流10 V 挡B ．直流0.5 A 挡C ．直流2.5 V 挡D ．欧姆挡答案：活动与探究1：答案：并联电路的分流作用和串联电路的分压作用．迁移与应用1：答案：2.95×104 Ω 1.2×105 Ω解析：串联分压电路的特点就是电流相同．在改装的电压表中，各量程达到满偏电压时，经过“表头”的电流均为满偏电流．接O 、A 时：I g ＝U 1R g ＋R 1即R 1＝U 1I g －R g ＝（310－4－500）Ω＝2.95×104 Ω 接O 、B 时，I g ＝U 2R g ＋R 1＋R 2即 R 2＝U 2I g －R g －R 1＝（1510－4－500－2.95×104）Ω ＝1.2×105ΩR 1和（R 1＋R 2）分别是量程为0～3 V 和量程为0～15 V 时的分压电阻．活动与探究2：答案：（1）选挡后要进行欧姆调零．（2）被测电阻要与电源、其他元件分离，不能用手接触表笔的金属杆．（3）被测电阻阻值等于指针示数乘以倍率．（4）使用后，要将两表笔从插孔中拔出，并将选择开关旋至“OFF”挡或交流电压最高挡．（5）若长期不用，应把电池取出．迁移与应用2：答案：乙电阻50.0 mA解析：由电路中连接情况知，多用电表与乙电阻串联，故测定的乙电阻的电流；由题图知选择量程为0～100 mA，故指针所指的读数为50.0 mA．当堂检测1．AC 解析：欧姆表是根据闭合电路欧姆定律制成的．因为I x＝E(R＋r＋R g)＋R x，所以I x与R x并不成比例关系，所以刻度盘上的刻度不均匀；使用欧姆表时，每换一次挡位都需进行一次欧姆调零．2．C 解析：电流表应串联在电路中，将S断开，多用表的两个表笔，接在电路时应遵循“红正黑负”的原则，所以红表笔接在a处，黑表笔接在b处，所以C选项正确．3．A 解析：由题中的条件可知，电流表的满偏电压为U g＝I g R g＝0.2 V，而改装成一个大量程的电流表，必须并联一个电阻，由欧姆定律可知R并＝U gI－I g＝0.4 Ω，可见，选项A 正确．4．B 解析：本题主要考查正确使用多用电表，多用电表测电压时，红表笔接外部电源的正极，因此，电流应从红表笔流入多用电表，而多用电表测电阻时，红表笔接多用电表内部的电源负极，电流应从红表笔流入多用电表，故选项B正确．5．A 解析：因为被检测的电路为含电源电路，所以选用欧姆挡一定不行．由于电路中电源电动势为6 V，所以选用直流2.5 V挡也不安全．估测电路中电流的最大值可能为I m＝ER2＝65A＝1.2 A，所以选用直流0.5 A挡也不对，只能选用直流10 V挡．故正确选项为A．。

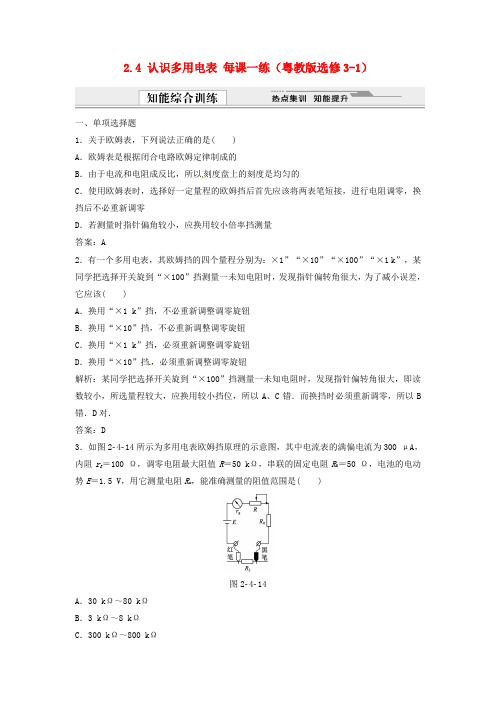

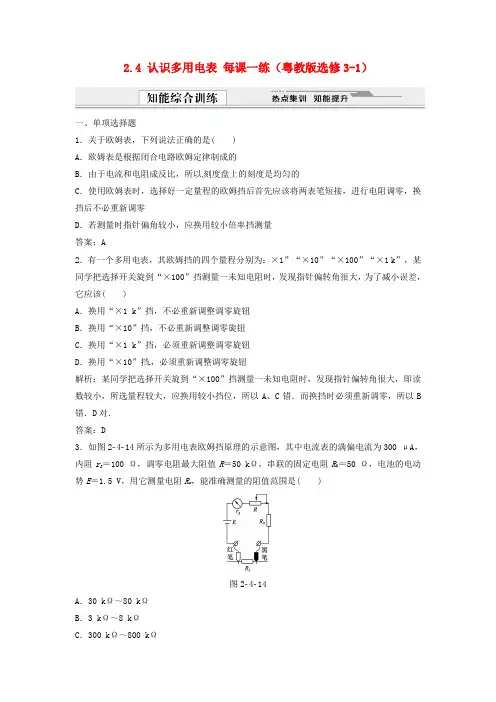

2.4 认识多用电表每课一练（粤教版选修3-1）一、单项选择题1．关于欧姆表，下列说法正确的是( )A．欧姆表是根据闭合电路欧姆定律制成的B．由于电流和电阻成反比，所以刻度盘上的刻度是均匀的C．使用欧姆表时，选择好一定量程的欧姆挡后首先应该将两表笔短接，进行电阻调零，换挡后不必重新调零D．若测量时指针偏角较小，应换用较小倍率挡测量答案：A2．有一个多用电表，其欧姆挡的四个量程分别为：×1”“×10”“×100”“×1 k”，某同学把选择开关旋到“×100”挡测量一未知电阻时，发现指针偏转角很大，为了减小误差，它应该( )A．换用“×1 k”挡，不必重新调整调零旋钮B．换用“×10”挡，不必重新调整调零旋钮C．换用“×1 k”挡，必须重新调整调零旋钮D．换用“×10”挡，必须重新调整调零旋钮解析：某同学把选择开关旋到“×100”挡测量一未知电阻时，发现指针偏转角很大，即读数较小，所选量程较大，应换用较小挡位，所以A、C错．而换挡时必须重新调零，所以B 错．D对．答案：D3．如图2­4­14所示为多用电表欧姆挡原理的示意图，其中电流表的满偏电流为300 μA，内阻r g＝100 Ω，调零电阻最大阻值R＝50 kΩ，串联的固定电阻R0＝50 Ω，电池的电动势E＝1.5 V，用它测量电阻R x，能准确测量的阻值范围是( )图2­4­14A．30 kΩ～80 kΩB．3 kΩ～8 kΩC．300 kΩ～800 kΩD．30 000 kΩ～8 000 kΩ解析：本题考查欧姆表的测量原理，可根据欧姆表原理求出欧姆表的中值电阻，跟中值电阻相当的电阻就是能准确测出的阻值范围．1 2I g＝ER0＋R＋r g＋R中＝E2 R0＋R＋r g，其中R中＝R0＋R＋r g.由于本题当电流表半偏时，12I g＝E2R中，所以R中＝EI g＝1.5300×10－6＝5 kΩ.答案：B4．有三个电阻串联，如图2­4­15所示，电流表是完好的，合上开关S后，发现电流表的示数为零，在不拆开电路的前提下，通过电压表测量各连接点的电压值，可判断故障原因．电压表测量数据为U ab＝U cd＝0，U ac≠0，则该电路的故障原因可能是( )图2­4­15A．R1断路B．R2断路C．R3断路D．R1、R2、R3断路解析：若R1断路，U ab≠0.A错误：若R2断路，U ab＝U cd＝0.U ac≠0，且电流表的示数为零．B 正确；若R3断路，U cd≠0，C错误；若R1、R2、R3断路，U ac＝0.D错误．答案：B二、双项选择题5．调零后，用“×10”挡测量一个电阻的阻值，发现表针偏转角度极小，正确的判断和做法是( )A．这个电阻值很小B．这个电阻值很大C．为了把电阻测得更准一些，应换用“×1”挡，重新调零后再测量D．为了把电阻测得更准一些，应换用“×100”挡，重新调零后再测量解析：表针偏角极小，说明欧姆表电路中的电流太小，待测电阻的阻值很大．应换用大倍率挡．若偏角太大应换小倍率挡．故应选B、D答案：BD6．某学生做研究串联电路电压特点的实验时，接成如图2­4­16所示的电路，接通S后，他将多用电表电压挡的红、黑表笔并联在A、C两点间时，电压表读数为U；当并联在A、B两点间时，电压表读数也为U；当并联在B、C两点间时，电压表读数为零，故障的原因可能是( )图2­4­16A．AB段断路B．BC段断路C．AB段短路D．BC段短路解析：由题意可得U AB＝U AC＝U，说明由A、B分别至电源的线路均已接通．若BC段完好，则AB段断路；若BC段短路，则AB段可能断路，也可能完好．又由题述得U BC＝0，因而可能AB段断路，或BC段短路，也有可能出现两者同时发生的情况．分析时考虑要全面，要把故障的可能原因全部找出来，不要漏掉正确选项．答案：AD7．关于多用电表，下列说法正确的是( )A．多用电表是电压表、电流表、欧姆表共用一个表头改装而成的B．用多用电表无论是测电压、电流还是测电阻，红表笔的电势都高于黑表笔的电势C．多用电表的电压挡、电流挡和欧姆挡都是靠外部提供电流的D．用多用电表测电压、测电流和测电阻时，电流都是从红表笔流入的解析：多用电表内只有一个表头，所以A选项正确；对于多用电表，电流都是从红表笔流进，从黑表笔流出．其它测量电流的来源都是外电路提供的，但是欧姆挡和其它挡不同，它是靠内部提供电流的．答案：AD8．用多用电表的欧姆挡(×1 000 Ω)检验性能良好的晶体二极管，发现多用电表的指针向右偏转的角度很小，这说明( )A．二极管加有正向电压，故测得电阻很小B．二极管加有反向电压，故测得电阻很大C．此时红表笔接的是二极管的正极D．此时红表笔接的是二极管的负极解析：用欧姆挡进行检查，指针向右偏转的角度很小，说明电阻值接近无穷大，二极管加有反向电压．而欧姆表的红表笔是和电源负极相连，二极管不导通，说明红表笔接的是二极管正极．答案：BC9．在图2­4­17所示的电路中，a、b间的电压为4 V，电流表G的指针刚好指满偏；当a、b间的电压为3 V，时，如果仍要电流表G的指针指向满偏，则下列措施中可能做到的是( )图2­4­17A．保持R2不变，增大R1B．保持R2不变，减小R1C．增大R1，减小R2D．增大R2，减小R1解析：由题可知a，b间的电压减小时，仍要电流表G指向满偏，因此改造后电流表两端所占a，b间总电压的比例应增加，故提高R1电阻，或减小R2电阻均可．三、非选择题10．图2­4­18所示的欧姆表示意图中，电流表的满偏电流I g＝200 μA，内阻R g＝100 Ω，R0＝1.4 kΩ，电源电动势E＝1.5 V，电源内阻不计，欧姆表的调零电阻的有效值R是多大？当测量某电阻时，指针恰好在中间位置，则被测电阻R1是多大？图2­4­18解析：对欧姆表调零时，指针指在0处，此位置为满偏电流的位置，即：I g＝ER g＋R0＋R，解得：R＝EI g －R g－R0＝1.5200×10－6Ω－100 Ω－1 400 Ω＝6 000 Ω＝6 kΩ欧姆表总内阻R内＝R＋R0＋R g＝7.5 kΩ当指针在中间位置时I g 2＝ER内＋R1得R1＝2EI g－R内＝7.5 kΩ答案：6 kΩ7.5 kΩ11．如图2­4­19所示为多用电表的刻度盘．若选用倍率为“×100”的电阻挡测电阻时，表针指示如图所示，则：图2­4­19(1)所测电阻的阻值为________Ω；如果要用此多用电表测量一个阻值约为2.0×118 Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡是________(选填“×10”、“×100”或“×1 k”)．(2)用此多用电表进行测量，当选用量程为50 mA的电流挡测量电流时，表针指于图示位置，则所测电流为________mA；当选用量程为250 mA的电流挡测量电流时，表针指于图示位置，则所测电流为________mA.(3)当选用量程为10 V的电压挡测量电压时，表针也指于图示位置，则所测电压为________V. 解析：(1)欧姆表读数：对应最上一行刻度值15，倍率为“×100”，读数为1.5×118 Ω.(2)选50 mA直流电流挡，则每一大格表示10 mA，每一小格表示1 mA，测量的精确度为1 mA，应估读到0.1 mA(时为1/10估读)，指针对应的读数为30.8 mA；选择量程为250 mA的电流挡，则每一大格表示50 mA，每一小格表示5 mA；测量的精确度为5 mA，应估读到1 mA(此时为1/5估读)，指针对应的读数为154 mA.(3)选择10 V电压挡，则每一大格表示2 V，每一小格表示0.2 V，测量的精确度为0.2 V，应估读到0.1 V(此时应为1/2估读)．指针对应的读数为6.2 V.答案：(1)1.5×118 ×1 k(2)30.8(30.7～30.9都正确) 154 (3)6.212．多用电表表头的示意图如图2­4­20所示，在正确操作的情况下：图2­4­20(1)若选择开关的位置如箭头a所示，则测量的物理量是________，测量结果为________．(2)若选择开关的位置如箭头b所示，则测量的物理量是________，测量结果为________．(3)若选择开关的位置如箭头c所示，则测量的物理量是________，测量结果为________．(4)若选择开关的位置如箭头c所示，正确操作后发现指针的偏转角很小，那么接下来的正确操作步骤应该为： ___________________________________.(5)全部测量结束后，应将选择开关拨到________挡或者________．(6)无论用多用电表进行何种测量(限于直流)，电流都应该从________色表笔经________插孔流入电表．解析：多用电表可以测直流电压、直流电流、交流电压、电阻．测电压、电流时，同电压表、电流表的使用方法相同，选择的挡位是最大量程；而选择测电阻挡位时，指针指示的数，乘以倍率得测量值．答案：(1)直流电压 1.15 V(2)直流电流46 mA(3)电阻 1.7 kΩ(4)选用欧姆表“×1 k”倍率，重新调零，将红黑表笔分别接触被测电阻的两根引线，读出指针所指刻度，再乘以倍率得测量值(5)“OFF”交流电压500 V(6)红正。

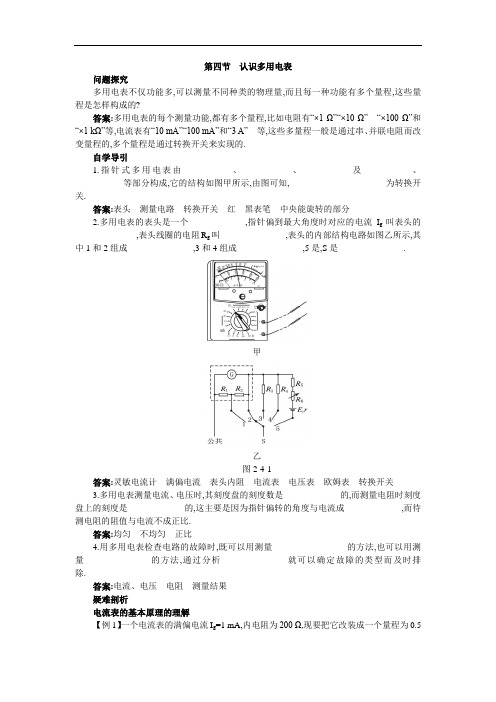

第四节认识多用电表问题探究多用电表不仅功能多,可以测量不同种类的物理量,而且每一种功能有多个量程,这些量程是怎样构成的?答案:多用电表的每个测量功能,都有多个量程,比如电阻有“×1 Ω”“×10 Ω”“×100 Ω”和“×1 kΩ”等,电流表有“10 mA”“100 mA”和“3 A”等,这些多量程一般是通过串、并联电阻而改变量程的,多个量程是通过转换开关来实现的.自学导引1.指针式多用电表由___________、___________、___________及___________、___________等部分构成,它的结构如图甲所示,由图可知,______________________为转换开关.答案:表头测量电路转换开关红黑表笔中央能旋转的部分2.多用电表的表头是一个_____________,指针偏到最大角度时对应的电流I g叫表头的______________,表头线圈的电阻R g叫_______________,表头的内部结构电路如图乙所示,其中1和2组成_______________,3和4组成_______________,5是,S是_______________.甲乙图2-4-1答案:灵敏电流计满偏电流表头内阻电流表电压表欧姆表转换开关3.多用电表测量电流、电压时,其刻度盘的刻度数是_____________的,而测量电阻时刻度盘上的刻度是_____________的,这主要是因为指针偏转的角度与电流成_____________,而待测电阻的阻值与电流不成正比.答案:均匀不均匀正比4.用多用电表检查电路的故障时,既可以用测量_________________的方法,也可以用测量_______________的方法,通过分析_______________就可以确定故障的类型而及时排除.答案:电流、电压电阻测量结果疑难剖析电流表的基本原理的理解【例1】一个电流表的满偏电流I g=1 mA,内电阻为200 Ω,现要把它改装成一个量程为0.5A 的电流表,则应在电流表上( )A.并联一个0.4 Ω的电阻B.串联一个0.4 Ω的电阻C.并联一个200 Ω的电阻D.串联一个200 Ω的电阻解析:由题中的条件可知,电流表的满偏电压为U g =I g R g =0.2 V ,而改装成一个大量程的电流表,必须并联一个电阻,由欧姆定律可知Ω=-=4.0gg I I U R 并,可见,选项A 正确.答案:A温馨提示:改装电流表是将原表的两端并联一个小电阻组成,并联电阻的大小可根据原表和改装表的量程及原表的内阻推算.电压表的基本原理的理解 【例2】 一个电压表由电流表G 和电阻R 串联而成,如图2-4-2所示.若在使用中发现电压表的示数总比准确值稍小一些,采取下列哪种措施可以改进（ ）图2-4-2A.在R 上串联一个比R 小得多的电阻B.在R 上串联一个比R 大得多的电阻C.在R 上并联一个比R 小得多的电阻D.在R 上并联一个比R 大得多的电阻解析:电压表的读数比准确值稍小一些,表明通过电流表的电流偏小,为了改进,必须提高流过电流表的电流,可行的方法是减小与表头串联的电阻值,但减小的阻值又不能太大,所以只能给电阻R 并联一个比R 大得多的电阻,选项D 正确.答案:D温馨提示:弄清电压表读数比准确值小的原因是改正的依据,对电压表的结构的了解是改正实施的关键,同时,还要注意读数只是稍小,改正时要注意力度.欧姆表的原理的理解 【例3】一个用满偏电流为3 mA 的电流表改装而成的欧姆表,调零后用它测量500 Ω的标准电阻时,指针恰好指在刻度盘的正中间.如用它测量一个未知电阻时,指针指在 1 mA 处,则被测电阻的阻值为( )A.1 000 ΩB.5 000 ΩC.1 500 ΩD.2 000Ω 解析:设欧姆表的内阻R 内,由欧姆定律知Ω=⇒+==500500513内内内R R E 。

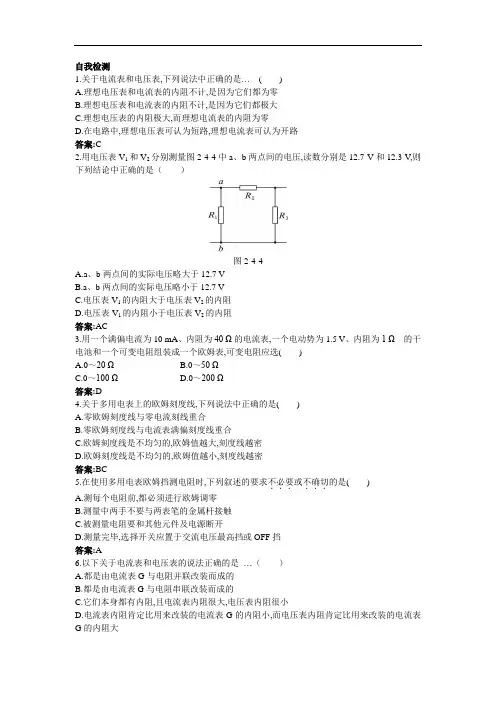

1.关于电流表和电压表,下列说法中正确的是… ()A.理想电压表和电流表的内阻不计,是因为它们都为零B.理想电压表和电流表的内阻不计,是因为它们都极大C.理想电压表的内阻极大,而理想电流表的内阻为零D.在电路中,理想电压表可认为短路,理想电流表可认为开路答案:C2.用电压表V1和V2分别测量图2-4-4中a、b两点间的电压,读数分别是12.7 V和12.3 V,则下列结论中正确的是（）图2-4-4A.a、b两点间的实际电压略大于12.7 VB.a、b两点间的实际电压略小于12.7 VC.电压表V1的内阻大于电压表V2的内阻D.电压表V1的内阻小于电压表V2的内阻答案:AC3.用一个满偏电流为10 mA、内阻为40 Ω的电流表,一个电动势为1.5 V、内阻为1 Ω 的干电池和一个可变电阻组装成一个欧姆表,可变电阻应选()A.0～20 ΩB.0～50 ΩC.0～100 ΩD.0～200 Ω答案:D4.关于多用电表上的欧姆刻度线,下列说法中正确的是()A.零欧姆刻度线与零电流刻线重合B.零欧姆刻度线与电流表满偏刻度线重合C.欧姆刻度线是不均匀的,欧姆值越大,刻度线越密D.欧姆刻度线是不均匀的,欧姆值越小,刻度线越密答案:BC5.在使用多用电表欧姆挡测电阻时,下列叙述的要求不必要．．．的是()．．．或不确切A.测每个电阻前,都必须进行欧姆调零B.测量中两手不要与两表笔的金属杆接触C.被测量电阻要和其他元件及电源断开D.测量完毕,选择开关应置于交流电压最高挡或OFF挡答案:A6.以下关于电流表和电压表的说法正确的是…（）A.都是由电流表G与电阻并联改装而成的B.都是由电流表G与电阻串联改装而成的C.它们本身都有内阻,且电流表内阻很大,电压表内阻很小D.电流表内阻肯定比用来改装的电流表G的内阻小,而电压表内阻肯定比用来改装的电流表G的内阻大7.将一块内阻为600 Ω、满偏电流为50 μA的电流表G改装成量程为0.6 A的电流表,应该___________联一个阻值为______________Ω的电阻,改装后的电流表的内阻为______________Ω.答案:并0.050.058.有一个电压表的量程为3 V,内阻为900 Ω,由于没有电流表,需要将其改装成一个量程为0.6 A的电流表,则应该_____________联一个阻值为_____________Ω的电阻,当用改装好的电流表去测某电流时,指针的读数为1.2 V,则对应的电流为_____________A.答案:并 5.030.249.某多用电表的欧姆挡指针的最大偏角为120°,用它去测量R x=500 Ω的电阻时,指针偏转角为90°,而测另一个电阻时,指针偏转角为75°,则R的阻值为_____________Ω.答案:90010.在如图2-4-5所示的电路中,电压表的读数为 9 V ,电流表的读数为0.1 A,已知电压表内阻为900 Ω,电流表内阻为20 Ω, 则电阻R的阻值为 Ω .图2-4-5答案:10011.用多用电表的欧姆挡的“×10 Ω”挡测量一个电阻的阻值,发现表的指针偏转角度极小,为了准确测定该电阻的阻值,正确的判断和做法（）A.这个电阻极小B.这个电阻较大C.应把选择开关换到“×1 Ω”挡,重新进行欧姆调零后再测量D.应把选择开关换到“×100 Ω”挡,重新进行欧姆调零后再测量答案:BD12.在如图2-4-6所示,电路的三根导线中,有一根是断开的,电源、电阻器R1和R2及另外两根导线都是好的.为了查出断导线,某学生想先将多用电表的红表笔连接在电源的正极a,再将黑表笔分别接在R1的b端和R2的c端,并观察多用电表指针的示数.在下列选挡中,符合操作规程的是()图2-4-6A.直流10 V挡B.直流0.5 A挡C.直流2.5 V挡D.欧姆挡答案:A13.如图2-4-7所示,a、b端接入电源,当滑动变阻器滑片P向下滑动时,电路中两个灯泡都不亮,用电压表检查电路时,测得U ab=U,U cd=U,U ac=0,U bd=0,则故障原因可能是… ()图2-4-7A.变阻器短路B.变阻器断路C.a、c间灯泡断路D.两个灯泡都断路答案:B14.一个电流表G的内阻为36 Ω,刻度盘上共有刻度20格,当通入100 mA的电流时,指针偏转了4格,当该电流表G接入4 Ω的分流电阻而改装成电流表A时,其量程是___________A;若接入144 Ω的分压电阻而改装成电压表V时,其量程是___________V.答案:59015.一电流表,当它并联一个R1=100 Ω的电阻时,电流量程扩大到I1=3 A,当该电流表串联一个电阻R2=300 Ω时,电压的量程扩大到原来的4倍.要使该电流表的量程扩大到7.5 A,则应___________联一个电阻为____________Ω的电阻.答案:并2516.如图2-4-8所示是一个电流表、电压表两用表的电路,电流表G的量程是100 μA,内阻是1 000 Ω,电阻R1=0.1 Ω,R2=99 Ω.当双刀双掷电键接到a、b上时,电流表改装结果是什么表?其量程是多少?当双刀双掷电键接到c、d上时,电流表改装结果是什么表?其量程是多少?图2-4-8答案:电流表 1 A电压表10 V。

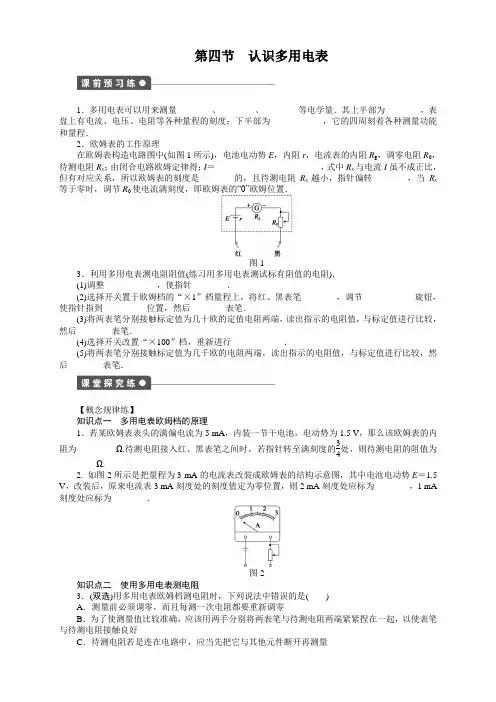

第四节认识多用电表1．多用电表可以用来测量________、________、________等电学量．其上半部为________，表盘上有电流、电压、电阻等各种量程的刻度；下半部为____________，它的四周刻着各种测量功能和量程．2．欧姆表的工作原理在欧姆表构造电路图中(如图1所示)，电池电动势E，内阻r，电流表的内阻R g，调零电阻R0，待测电阻R x；由闭合电路欧姆定律得：I＝________________________，式中R x与电流I虽不成正比，但有对应关系，所以欧姆表的刻度是________的，且待测电阻R x越小，指针偏转________，当R x 等于零时，调节R0使电流满刻度，即欧姆表的“0”欧姆位置．图13．利用多用电表测电阻阻值(练习用多用电表测试标有阻值的电阻)．(1)调整____________，使指针________．(2)选择开关置于欧姆档的“×1”档量程上，将红、黑表笔________，调节____________旋钮，使指针指到__________位置，然后________表笔．(3)将两表笔分别接触标定值为几十欧的定值电阻两端，读出指示的电阻值，与标定值进行比较，然后________表笔．(4)选择开关改置“×100”档，重新进行____________．(5)将两表笔分别接触标定值为几千欧的电阻两端，读出指示的电阻值，与标定值进行比较，然后________表笔．【概念规律练】知识点一多用电表欧姆档的原理1．若某欧姆表表头的满偏电流为5 mA，内装一节干电池，电动势为1.5 V，那么该欧姆表的内阻为________ Ω.待测电阻接入红、黑表笔之间时，若指针转至满刻度的34处，则待测电阻的阻值为________ Ω.2. 如图2所示是把量程为3 mA的电流表改装成欧姆表的结构示意图，其中电池电动势E＝1.5 V，改装后，原来电流表3 mA刻度处的刻度值定为零位置，则2 mA刻度处应标为________，1 mA 刻度处应标为________．图2知识点二使用多用电表测电阻3．(双选)用多用电表欧姆档测电阻时，下列说法中错误的是()A．测量前必须调零，而且每测一次电阻都要重新调零B．为了使测量值比较准确，应该用两手分别将两表笔与待测电阻两端紧紧捏在一起，以使表笔与待测电阻接触良好C．待测电阻若是连在电路中，应当先把它与其他元件断开再测量D．使用完毕应当拔出表笔，并把选择开关旋到OFF档或交流电压最高档4．实验室新进了一批电阻，课外活动小组的同学用多用电表粗测电阻的阻值，操作过程分以下几个步骤：图3(1)将红、黑表笔分别插入多用电表的“＋”“－”插孔；选择开关旋至电阻档“×10”；(2)将红、黑表笔短接，调节欧姆调零旋钮使欧姆表指针指零；(3)把红、黑表笔分别与电阻的两端相接，此时多用电表的示数如图3所示；(4)_______________________________________________________________________；(5)_______________________________________________________________________；(6)把红、黑表笔分别与电阻的两端相接，读出多用电表示数；(7)将选择开关旋至OFF档，取出红、黑表笔．请你完成操作步骤中第(4)、(5)两步．【方法技巧练】一、多用电表的使用方法5．图4为一正在测量中的多用电表盘．使用时红表笔插入多用表的正(＋)插孔，则：图4(1)测电压时，电流从________表笔流入多用电表；测电阻时，电流从________表笔流出多用电表；测电流时，电流从________表笔流入多用电表．(2)如果是用直流10 V档测量电压，则读数为________ V.(3)如果是用“×1”档测量电阻，则读数为________ Ω.(4)如果是用直流5 mA档测量电流，则读数为________ mA.二、用多用电表判断电路故障6．如图5所示为一电路板示意图，a、b、c、d为接线柱，a、d与220 V的交流电源连接，ab 间、cd间分别连接一个电阻，现发现电路中没有电流，为检查电路故障，用一多用电表的交流电压表分别测得b、d两点以及a、c两点间的电压均为220 V，由此可见()图5A．ab间电路通，cd间电路不通B．ab间电路不通，bc间电路通C．ab间电路通，bc间电路不通D．cd间电路不通，bc间电路通1．关于多用电表表面上的刻度线，下列说法中不正确的是()A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一刻度B．电阻刻度是不均匀的C．电阻刻度上的零刻度与直流电流的最大刻度线相对应D．电阻刻度上的零刻度与直流电流的最大刻度线不对应2．在使用多用电表测电阻时，以下说法错误的是()A．使用前检查指针是否指在电阻档的“∞”处B．每换一次档位，都必须重新进行电阻档调零C．在外电路中，电流从黑表笔流经被测电阻到红表笔D．测量时，若指针偏角较小，应换倍率较小的档位来测量3．(双选)下列关于多用电表电阻档的说法中，正确的是()A．表盘刻度是不均匀的，从零刻度处开始，刻度值越大处，刻度越疏B．红表笔是与表内的电源的正极相连的C．测电阻时，首先要把红、黑表笔短接进行调零，然后再去测电阻D．为了减小误差，应尽量使指针指在中间刻度附近4．甲、乙两同学使用多用电表电阻档测同一个电阻时，他们都把选择开关旋到“×100”档，并能正确操作．他们发现指针偏角太小，于是甲把选择开关旋到“×1 k”档，乙把选择开关旋到“×10”档，但乙重新调零，而甲没有重新调零．则以下说法正确的是()A．甲选档错误，而操作正确B．乙选档正确，而操作错误C．甲选档错误，操作也错误D．乙选档错误，而操作正确5．图6中E为电源，R1、R2为电阻，K为电键．现用多用电表测量流过电阻R2的电流．将多用电表的选择开关调至直流电流档(内阻很小)以后，正确的接法是()图6A．保持K闭合，将红表笔接在a处，黑表笔接在b处B．保持K闭合，将红表笔接在b处，黑表笔接在a处C．将K断开，红表笔接在a处，黑表笔接在b处D．将K断开，红表笔接在b处，黑表笔接在a处6．在如图7所示电路的三根导线中，有一根是断的，电源、电阻R1、R2及另外两根导线都是好的．为了查出断的导线，某同学想先将多用电表的红表笔连接在电源的正极a上，再将黑表笔分别连接在电阻R1的b端和R2的c端，并观察多用表指针的示数，在下列选项中符合操作规程的是()图7A．直流10 V档B．直流0.5 A档C．直流2.5 V档D．欧姆档7．如图8所示，用多用电表测量直流电压U和测电阻R，若红表笔插入多用电表的正(＋)插孔，则()图8A．前者电流从红表笔流入多用电表，后者电流从红表笔流出多用电表B．前者电流从红表笔流入多用电表，后者电流从红表笔流入多用电表C．前者电流从红表笔流出多用电表，后者电流从红表笔流出多用电表D．前者电流从红表笔流出多用电表，后者电流从红表笔流入多用电表题号1234567答案图可知，图________中的二极管是好的，该二极管的正极是________端．图99．某同学用多用电表测量二极管的反向电阻．完成下列测量步骤：(1)检查多用电表的机械零点．(2)将红、黑表笔分别插入正、负表笔插孔，将选择开关拨至电阻测量档适当的量程处．(3)将红、黑表笔________，进行欧姆调零．(4)测反向电阻时，将________表笔接二极管正极，将________表笔接二极管负极，读出电表示数．(5)为了得到准确的测量结果，应让电表指针尽量指向表盘________(填“左侧”、“右侧”或“中央”)，否则，在可能的条件下，应重新选择量程，并重复步骤(3)、(4)．(6)测量完成后，将选择开关拨向________位置．10．如图10所示为一简单欧姆表原理示意图，其中电流表的满偏电流I g＝300 μA，内阻R g＝100 Ω，可变电阻R的最大阻值为10 kΩ，电池的电动势E＝1.5 V，内阻r＝0.5 Ω，图中与接线柱A相连的表笔颜色应是______色．按正确使用方法测量电阻R x的阻值时，指针指在刻度盘的正中央，则R x ＝________ kΩ，若该欧姆表使用一段时间后，电池电动势变小、内阻变大，但此表仍能调零，按正确使用方法再测上述R x，其测量结果与原结果相比将______(填“变大”、“变小”或“不变”)．图10第四节认识多用电表课前预习练1．电阻电流电压表盘选择开关2.ER x＋R0＋R g＋r不均匀越大3．(1)定位螺丝指零(2)短接欧姆调零“0”欧姆断开(3)断开(4)欧姆调零(5)断开课堂探究练1．300100解析将红、黑表笔短接，调节调零电阻的阻值，当电流满偏时I g＝ER g＋r＋R0，欧姆表的内阻R内＝R g＋r＋R0＝EI g ＝ 1.55×10－3Ω＝300 Ω当电流为34I g 时，有34I g＝ER内＋R x，即R内＋R x＝4E3I g＝400 Ω，故R x＝100 Ω2．250 Ω 1 000 Ω解析 因为R 内＝E I g ＝1.5 V 3 mA ＝500 Ω，I 1＝E R 内＋R x 1，2 mA ＝ 1.5 V 500 Ω＋R x 1，所以R x 1＝250 Ω.因为I 2＝E R 内＋R x 2，1 mA ＝ 1.5 V 500 Ω＋R x 2，所以R x 2＝1 000 Ω. 3．AB4．见解析解析 倍率的选取应让指针尽可能指在中间位置附近，以减小读数误差，题图中指针偏角太大，应由“×10”倍率换成“×1”倍率，更换倍率后要重新调零，因此，缺少的步骤为：(4)将选择开关旋至“×1”档；(5)将红、黑表笔短接，调节欧姆调零旋钮使欧姆表指针指零．5．(1)红 黑 红 (2)6.6 (3)8 (4)3.3解析 (1)多用电表是电压表、电流表和欧姆表共用一个表头，无论测电流、电压还是电阻，电流总是从红表笔流入，从黑表笔流出的．(2)用直流10 V 档测电压时，第2行刻度每1大格的电压是2 V ，每1小格的电压是0.2 V ，指针指在第3大格的第3小格位置，读数为6.6 V.(3)用“×1”欧姆档测电阻时，因指针指在电阻刻度(第一行)的“8”位置：读数为8.0 Ω.(4)用直流5 mA 档测电流时，因电流、电压都是用表盘第2行的刻度来读数，此时每1大格的电流是1 mA ，每小格的电流是0.1 mA ，所以读数为3.3 mA.方法总结 读数时一定要根据测量物理量找到对应的刻度盘，读取测量值．6．C解析 测量ac 时电压为220 V ，说明abc 这一段电路某点断路，测bd 时电压为220 V ，说明bcd 间某点断路，显然，这两种情况综合的结果便是bc 断路．故选C.方法总结 在用多用电表的电压档进行测量电压时，一定要先从量程大的电压档开始测量，在满足量程的条件下，量程越小越好，这样可以使示数明显，减少测量误差．在用电压档去判断断路时，无示数，说明测量点等电势，即电路是通路，否则测量点间肯定有断路．在用欧姆档去测量判断断路时，首先要断开测量电路，然后再进行测量，如有示数，则测量点间是通路，无示数则为断路．课后巩固练1．D2．D[指针偏角小，示数大，应换用倍率大的档位重新测量，故D错误．]3．CD[由多用电表电阻档的工作原理可知表盘刻度是不均匀的，且刻度值越大刻度越密；红表笔是与电表内部电源的负极相连的；在测量时一定要先进行电阻档调零，再测量，同时为减小误差，要尽量使指针指在中间刻度附近．]4．D[在使用多用电表的电阻档时一定要先进行电阻档调零，再测量；同时为减小误差，要尽量使指针指在中间刻度附近，即要合理地选择倍率档位．]5．C6．A[本题考查的是多用电表的操作规程，根据题中所给条件，首先判定不能选用欧姆档，因为使用欧姆档时，被测元件必须与外电路断开．先考虑电压档，将黑表笔接在b端，如果表针偏转，说明R1与电源连接的导线断了，此时所测的数据应是电源的电动势6 V，基于这一点，C项不能选，否则会烧毁多用电表；如果指针不偏转，说明R1与电源之间的导线是好的，而R1与R2之间的导线和R2与电源之间的导线其中之一是坏的．再把黑表笔接在c点，如果表头指针偏转，说明R1与R2之间的导线是断的，否则说明R2与电源之间的导线是断的，A项正确；再考虑电流档，如果黑表笔接在b端，表针有示数则说明R1与电源间的导线是断的，此时表头指针示数I＝E＝0.4 A，没有超过量程；如果指针不偏转，说明R1与电R1＋R2源之间的导线是连通的，而R1与R2和R2与电源之间的导线其中之一是断的；黑表笔接在c点时，＝1.2 A，超过表的量如果表头指针有示数，说明R1与R2间的导线是断的，此时表头指针示数I＝ER2程，故B不选．]7．B[图中所示是多用电表的示意图，无论是测电压U还是测电阻R，电流都是从红表笔流入多用电表，从黑表笔流出多用电表，选项B正确．]8．②a解析二极管的特性是，正向电阻很小，反向电阻极大，由图可知，②图中的二极管是好的，由于电流由a流向b时二极管的电阻很小，故二极管的正极是a端．9．(1)短接(2)红黑(3)中央(4)OFF档解析 用多用电表测二极管的反向电阻，应将黑表笔接二极管的负极．选择欧姆档位后将红、黑表笔短接进行调零，使指针指在最右端零位．为测量准确应使指针尽量指向表盘的中央．测量完毕后，应将选择开关指向OFF 档．10．红 5 变大解析 由I ＝E R g ＋R ＋r ＋R x 及I g ＝E R g ＋R ＋r，且指针指中央，I ＝12I g ＝150 μA ，联立解得R x ＝5 kΩ；因欧姆表的内阻变大，同样的电阻值，电流变小，读数变大．。

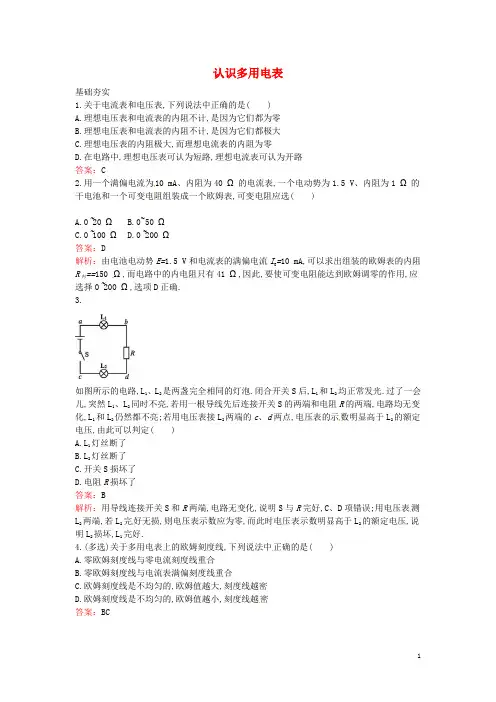

认识多用电表基础夯实1.关于电流表和电压表,下列说法中正确的是()A.理想电压表和电流表的内阻不计,是因为它们都为零B.理想电压表和电流表的内阻不计,是因为它们都极大C.理想电压表的内阻极大,而理想电流表的内阻为零D.在电路中,理想电压表可认为短路,理想电流表可认为开路答案：C2.用一个满偏电流为10 mA、内阻为40 Ω的电流表,一个电动势为1.5 V、内阻为1 Ω的干电池和一个可变电阻组装成一个欧姆表,可变电阻应选()A.0~20 ΩB.0~50 ΩC.0~100 ΩD.0~200 Ω答案：D解析：由电池电动势E=1.5 V和电流表的满偏电流I g=10 mA,可以求出组装的欧姆表的内阻R内==150 Ω,而电路中的内电阻只有41 Ω,因此,要使可变电阻能达到欧姆调零的作用,应选择0~200 Ω,选项D正确.3.如图所示的电路,L1、L2是两盏完全相同的灯泡.闭合开关S后,L1和L2均正常发光.过了一会儿,突然L1、L2同时不亮,若用一根导线先后连接开关S的两端和电阻R的两端,电路均无变化,L1和L2仍然都不亮;若用电压表接L2两端的c、d两点,电压表的示数明显高于L2的额定电压,由此可以判定()A.L1灯丝断了B.L2灯丝断了C.开关S损坏了D.电阻R损坏了答案：B解析：用导线连接开关S和R两端,电路无变化,说明S与R完好,C、D项错误;用电压表测L2两端,若L2完好无损,则电压表示数应为零,而此时电压表示数明显高于L2的额定电压,说明L2损坏,L1完好.4.(多选)关于多用电表上的欧姆刻度线,下列说法中正确的是()A.零欧姆刻度线与零电流刻度线重合B.零欧姆刻度线与电流表满偏刻度线重合C.欧姆刻度线是不均匀的,欧姆值越大,刻度线越密D.欧姆刻度线是不均匀的,欧姆值越小,刻度线越密答案：BC解析：在多用电表中,欧姆刻度线与电流刻度线虽然共用一个刻度盘,但刻度线是有差异的,电流的刻度线是均匀的,因为指针偏转的角度与电流成正比;而欧姆刻度线是不均匀的,因为待测电阻的阻值与电流并不成正比.欧姆刻度线的特点是电阻的阻值越大,刻度线越密集,选项C正确;另外,在闭合电路中,电流为零时,电阻为无限大,电流最大时,电阻最小,故选项B 正确.5.(多选)用欧姆表“×10”挡测量一个电阻,调零后测量,发现指针偏角很小,下列判断和做法中正确的是()A.这个电阻阻值很大B.这个电阻阻值很小C.为了测量得更准些,应换用“×1”挡进行欧姆调零后重测D.为了测量得更准些,应换用“×100”挡进行欧姆调零后重测答案：AD6.(多选)用多用电表的欧姆挡(×1 kΩ)检查性能良好的晶体二极管,发现多用电表的表针向右偏转的角度很小,这说明()A.二极管加有正向电压,故测得电阻很小B.二极管加有反向电压,故测得电阻很大C.此时红表笔接的是二极管的正极D.此时红表笔接的是二极管的负极答案：BC解析：用多用电表的欧姆挡(×1 kΩ)检查性能良好的晶体二极管,发现多用电表的表针向右偏转的角度很小,说明测得二极管的阻值很大,说明二极管加有反向电压,故测得电阻很大,此时红表笔接的是二极管的正极.能力提升7.用如图所示的多用电表测量电阻,要用到选择开关K和两个部件S、T.请根据下列步骤完成电阻测量:(导学号51120168)(1)旋动部件,使指针对准电流的“0”刻线.(2)将K旋转到电阻挡“×100”的位置.(3)将插入“+”“-”插孔的表笔短接,旋动部件,使指针对准电阻的(选填“0刻线”或“∞刻线”).(4)将两表笔分别与待测电阻相接,发现指针偏转角度过小.为了得到比较准确的测量结果,请从下列选项中挑出合理的步骤,并按的顺序进行操作,再完成读数测量.A.将K旋转到电阻挡“×1 k”的位置B.将K旋转到电阻挡“×10”的位置C.将两表笔的金属部分分别与被测电阻的两根引线相接D.将两表笔短接,旋动合适部件,对电表进行校准答案：(1)S (3)T 0刻线(4)ADC解析：(1)使用多用表以前,应先检查指针是否指在电流的“0”刻线上,如果没有,则用螺丝刀调节定位螺丝S,使其指零.(3)测电阻时,把选择开关K打到合适的电阻挡后,应把两表笔短接,看指针是否指在电阻的“0”刻线上,如果没有,则应调节调零旋钮T,使其指零,这一步操作叫欧姆调零.(4)测电阻时若指针偏角过小,说明此电阻很大,应换用更大倍率的挡位进行测量.本题中应将“×100”换成“×1k”,换挡位后,应重新进行欧姆调零,再测量.故测量顺序为ADC. 8.(1)用多用电表的欧姆挡测量阻值约为几十千欧的电阻R x,以下给出的是可能的操作步骤,其中S为选择开关,P为欧姆挡调零旋钮.把你认为正确步骤前的字母按合理的顺序填写在下面的横线上.a.将两表笔短接,调节P使指针对准刻度盘上欧姆挡的0刻度,断开两表笔b.将两表笔分别连接到被测电阻的两端,读出R x的阻值后,断开两表笔c.旋转S使其尖端对准欧姆挡×1 kd.旋转S使其尖端对准欧姆挡×100e.旋转S使其尖端对准交流500 V挡,并拔出两表笔根据图所示指针位置,此被测电阻的阻值约为Ω.(2)下述关于用多用表欧姆挡测电阻的说法中正确的是()A.测量电阻时,如果指针偏转过大,应将选择开关S拨至倍率较小的挡位,重新调零后测量B.测量电阻时,如果红、黑表笔分别插在负、正插孔,则会影响测量结果C.测量电路中的某个电阻,应该把该电阻与电路断开D.测量阻值不同的电阻时,都必须重新调零答案：(1)cabe3×104(2)AC9.如图所示,把一只电阻和一只半导体二极管串联,装在盒子里,盒子外面只露出三个接线柱A、B、C,今用多用电表的电阻挡进行测量,测量的阻值如下表所示,试在虚线框内画出盒内元件的符号和电路.(导学号51120169)答案：见解析解析：首先知道电阻无极性,而二极管正向电阻很小,反向电阻很大;再须明确选择多用电表的电阻挡测量时,表内电源连入电路起作用,红表笔与表内电源的负极相连、黑表笔与表内电源的正极相连,故红表笔的电势低,黑表笔的电势高,再根据测量结果进行合理的猜测即可得出结果,本题中的结果如图(可能还有其他连接情况)所示.10.某电流表内阻R g为200 Ω,满偏电流I g为2 mA,按如图甲、乙改装成量程为0~0.1 A和0~1 A的两个量程的电流表,试求在图甲、乙两种情况下,R1和R2各为多少.(导学号51120170)答案：甲:4.08 Ω0.40 Ω乙:0.41 Ω3.67 Ω解析：根据串联电路的分压作用和并联电路的分流作用去求解.按题图甲接法,由并联电路中电流跟电阻成反比,可得R1=R g=×200 Ω≈4.08 Ω.R2=R g=×200 Ω≈0.40 Ω.按题图乙接法,量程为0~1 A时,R2和R g串联后与R1并联;量程为0~0.1 A时,R1和R2串联后与R g并联,分别得I g(R g+R2)=(1 A-I g)R1,I g R g=(0.1 A-I g)(R1+R2).解得R1≈0.41 Ω,R2≈3.67 Ω.。

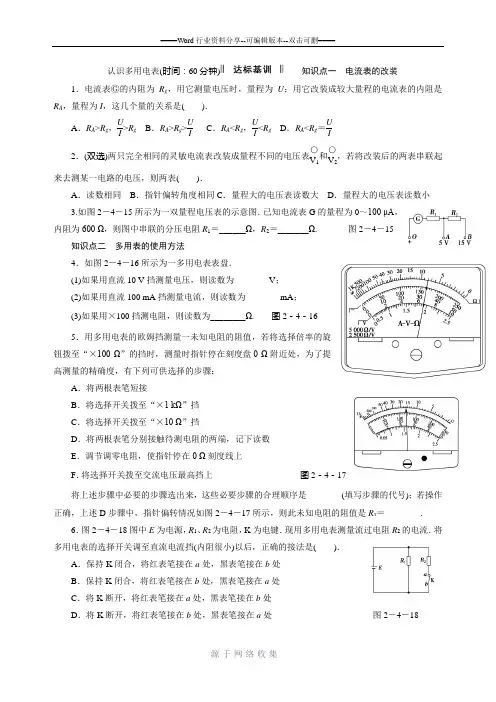

认识多用电表(时间：60分钟) 知识点一 电流表的改装1．电流表Ⓖ的内阻为R g ，用它测量电压时，量程为U ；用它改装成较大量程的电流表的内阻是R A ，量程为I ，这几个量的关系是( )．A ．R A >R g ，U I >R gB ．R A >R g >U IC ．R A <R g ，U I <R gD ．R A <R g ＝U I2．(双选)两只完全相同的灵敏电流表改装成量程不同的电压表○V 1和○V 2，若将改装后的两表串联起来去测某一电路的电压，则两表( )．A ．读数相同B ．指针偏转角度相同C ．量程大的电压表读数大D ．量程大的电压表读数小3.如图2－4－15所示为一双量程电压表的示意图．已知电流表G 的量程为0～100 μA ，内阻为600 Ω，则图中串联的分压电阻R 1＝______Ω，R 2＝_______Ω. 图2－4－15知识点二 多用表的使用方法4．如图2－4－16所示为一多用电表表盘．(1)如果用直流10 V 挡测量电压，则读数为________V ；(2)如果用直流100 mA 挡测量电流，则读数为________mA ；(3)如果用×100挡测电阻，则读数为________Ω. 图2－4－165．用多用电表的欧姆挡测量一未知电阻的阻值，若将选择倍率的旋钮拨至“×100 Ω”的挡时，测量时指针停在刻度盘0 Ω附近处，为了提高测量的精确度，有下列可供选择的步骤：A ．将两根表笔短接B ．将选择开关拨至“×1 kΩ”挡C ．将选择开关拨至“×10 Ω”挡D ．将两根表笔分别接触待测电阻的两端，记下读数E ．调节调零电阻，使指针停在0 Ω刻度线上F ．将选择开关拨至交流电压最高挡上 图2－4－17将上述步骤中必要的步骤选出来，这些必要步骤的合理顺序是________(填写步骤的代号)；若操作正确，上述D 步骤中，指针偏转情况如图2－4－17所示，则此未知电阻的阻值是R x ＝________.6．图2－4－18图中E 为电源，R 1、R 2为电阻，K 为电键．现用多用电表测量流过电阻R 2的电流．将多用电表的选择开关调至直流电流挡(内阻很小)以后，正确的接法是( )．A ．保持K 闭合，将红表笔接在a 处，黑表笔接在b 处B ．保持K 闭合，将红表笔接在b 处，黑表笔接在a 处C ．将K 断开，将红表笔接在a 处，黑表笔接在b 处D ．将K 断开，将红表笔接在b 处，黑表笔接在a 处 图2－4－187．如图2－4－19为某多用电表示意图．其中A、B、C为三个可调节的部件．某同学在实验室中用它测量一阻值约为1～3 kΩ的电阻．他测量的操作步骤如下：(1)调节可动部件________，使电表指针指向________．(2)调节可调部件，使它的尖端指向________位置．(3)将红黑表笔分别插入正负插孔中，笔尖相互接触，调节可动部件________，使电表指针指向________位置．(4)将两只表笔分别与待测电阻两端相接，进行测量读数．图2－4－19(5)换测另一阻值为20～25 kΩ的电阻时，应调节B，使它的尖端指向“×1 k”的位置．此时还必须重复步骤________，才能进行测量，若电表读数如图2－4－19所示，则该待测电阻的阻值是________．E＝3 V(内阻不计)；B.变阻器0～100 Ω；C.变阻器0～500 Ω；D.红表笔；E.黑表笔；图2－4－20(1)变阻器选用________．(2)红表笔接________端，黑表笔接________端．(3)电流表2 mA刻度处换成电阻刻度，其电阻值应为________．9.如图2－4－21所示，电路中有三根导线，其中一根是断的，电源、电阻R1、R2及另外两根导线是好的．为了查出断导线，某学生想先用多用电表的红表笔连接在电源的正极a，再将黑表笔连接在电阻R1的b端和R2的c端，并观察多用电表指针的示数．下列选项中符合操作规程的是()．A．直流10 V挡B．直流0.5 A挡C．直流2.5 V挡D．欧姆挡图2－4－2110．如图2－4－22所示的电路中，1、2、3、4、5、6为连接点的标号．在开关闭合后，发现小灯泡不亮．现用多用电表检查电路故障，需要检测的有：电源、开关、小灯泡、3根导线以及电路中的各连接点．(1)为了检测小灯泡以及3根导线，在连接点1、2已接好的情况下，应当选用多用电表的________挡．在连接点1、2同时断开的情况下，应当选用多用电表的________挡．图2－4－22(2)在开关闭合情况下，若测得5、6两点间的电压接近电源的电动势，则表明__________________可能有故障．(3)将小灯泡拆离电路，写出用多用电表检测该小灯泡是否有故障的具体步骤．11．图2－4－23是某同学连接的实验实物图，闭合开关S后，发现A、B灯都不亮，他采用下列两种方法检查故障：图2－4－23(1)用多用电表的直流电压挡进行检查：①那么选择开关应置于下列量程的________挡．(用字母序号表示)A．2.5 V B．10 V C．50 V D．250 V②在测试a、b间直流电压时，红表笔应接触________(填“a”或“b”)．③该同学测试结果如下表所示，根据测试结果，可以判定故障是________．(假设只有下表中的某一项有故障)测试点电压示数a、b 有示数c、b 有示数c、d 无示数d、f 有示数A断路B．灯B短路C．cd段断路D．df段断路(2)用欧姆挡检查：①测试前，应将开关S________(填“断开”或“闭合”)．②测量结果如右表所示，由此可以断定故障是()．A．灯A断路B．灯B断路C．灯A、B都断路D．de间导线断路1. C2.BC3.×104×1054.(1)6.5(2)65(3)8×1025.CAEDF160 Ω6. C7.(1)A左边零刻度处(2)“×100”的倍率挡(3)C右边电阻零刻度处(5)(3)22 kΩ8．(1)C(2)N M(3)1 000 Ω9. A10(1)电压欧姆(2)开关或连接点5、6(3)①调到欧姆挡；②将红黑表笔相接，检查欧姆挡能否正常工作；③测量小灯泡的电阻．如果电阻无穷大，表明小灯泡有故障．11.(1)①B②a③D(2)①断开②D。
