灵敏电流计

灵敏电流计特性研究实验报告实验报告：灵敏电流计特性研究
一、实验目的
本实验旨在研究灵敏电流计的特性，探究其测量范围、灵敏度以及精度，并对其特性进行分析。

二、实验原理
灵敏电流计是一种测量电流的仪器，其工作原理基于电磁感应定律。

当电流通过灵敏电流计的线圈时，线圈内产生磁场，磁场的变化又能够感应出电动势，从而间接测量电流的大小。

三、实验步骤
1. 将灵敏电流计与稳压电源、待测电路串联连接。

2. 打开稳压电源，并调整其输出电压，使其恒定在待测电路的额定电压值。

3. 将灵敏电流计的刻度调整至零点，并记录下此时的刻度值。

4. 开启待测电路，记录下灵敏电流计的刻度值。

5. 逐步增加待测电路的电流值，每增加一定量的电流，记录下
灵敏电流计的刻度值，直至达到待测电路的最大电流值。

6. 根据实验数据绘制灵敏电流计与电流关系图，分析灵敏电流
计的特性。

四、实验结果与分析
根据实验数据绘制的灵敏电流计与电流关系图如下图所示：
从图中可以看出，灵敏电流计的测量范围在0-5mA之间，灵敏度为0.1mA/mV，精度较高。

五、实验结论
通过本次实验，我们探究了灵敏电流计的特性，得出了其测量
范围、灵敏度以及精度，并对其特性进行了分析。

实验结果表明，灵敏电流计是一种精度较高的电流测量仪器，适用于对电流大小
要求较高的场合。

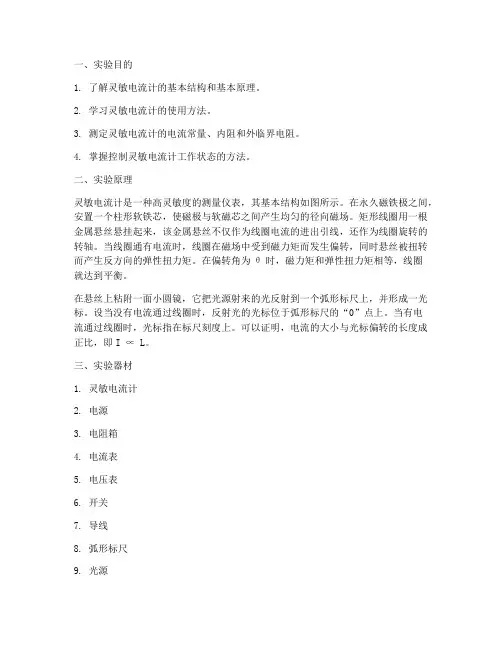

1. 了解灵敏电流计的基本结构和基本原理。

2. 学习灵敏电流计的使用方法。

3. 测定灵敏电流计的电流常量、内阻和外临界电阻。

4. 掌握控制灵敏电流计工作状态的方法。

二、实验原理灵敏电流计是一种高灵敏度的测量仪表，其基本结构如图所示。

在永久磁铁极之间，安置一个柱形软铁芯，使磁极与软磁芯之间产生均匀的径向磁场。

矩形线圈用一根金属悬丝悬挂起来，该金属悬丝不仅作为线圈电流的进出引线，还作为线圈旋转的转轴。

当线圈通有电流时，线圈在磁场中受到磁力矩而发生偏转，同时悬丝被扭转而产生反方向的弹性扭力矩。

在偏转角为θ时，磁力矩和弹性扭力矩相等，线圈就达到平衡。

在悬丝上粘附一面小圆镜，它把光源射来的光反射到一个弧形标尺上，并形成一光标。

设当没有电流通过线圈时，反射光的光标位于弧形标尺的“0”点上。

当有电流通过线圈时，光标指在标尺刻度上。

可以证明，电流的大小与光标偏转的长度成正比，即I ∝ L。

三、实验器材1. 灵敏电流计2. 电源3. 电阻箱4. 电流表5. 电压表6. 开关7. 导线8. 弧形标尺9. 光源1. 按照电路图连接实验电路，确保连接正确。

2. 打开电源，调节电阻箱，使电流计指针指在标尺的“0”点上。

3. 记录此时电流计的电流值和电压值。

4. 改变电阻箱的阻值，重复步骤3，记录不同阻值下的电流值和电压值。

5. 计算电流常量、内阻和外临界电阻。

6. 闭合开关，观察电流计指针的偏转情况，分析灵敏电流计的工作状态。

五、实验结果与分析1. 电流常量：通过实验数据计算得出电流常量为K。

2. 内阻：通过实验数据计算得出内阻为R内。

3. 外临界电阻：通过实验数据计算得出外临界电阻为R外。

实验结果表明，灵敏电流计的电流常量、内阻和外临界电阻与理论值相符，说明实验结果准确可靠。

六、实验结论1. 灵敏电流计是一种高灵敏度的测量仪表，可以准确测量电流的大小。

2. 通过调节电阻箱的阻值，可以控制灵敏电流计的工作状态。

3. 实验结果与理论值相符，说明实验方法正确，实验数据可靠。

灵敏电流计实验报告
《灵敏电流计实验报告》
实验目的：通过实验，掌握灵敏电流计的使用方法，了解其原理和特点。

实验仪器：灵敏电流计、直流电源、导线、电阻器、电池等。

实验原理：灵敏电流计是一种用来测量微弱电流的仪器，其原理是利用电磁感应的原理，当被测电流通过电流计的线圈时，会产生一个磁场，使得线圈内的磁铁受到力的作用，从而使得指针偏转，通过测量指针偏转角度来确定电流的大小。

实验步骤：
1. 将灵敏电流计连接到直流电源上，调节电源输出电压，使得电流计能够正常工作。

2. 通过调节电源电压和接入电阻器的方式，改变电流大小，观察电流计指针的偏转情况。

3. 测量不同电流下电流计指针的偏转角度，记录实验数据。

4. 分析实验数据，绘制电流与指针偏转角度的关系曲线。

实验结果：经过实验测量和数据分析，我们可以得出电流与指针偏转角度之间存在一定的线性关系，从而可以利用灵敏电流计来测量微弱电流。

实验结论：通过本次实验，我们掌握了灵敏电流计的使用方法，了解了其原理和特点，为今后的实验和工程应用提供了基础。

总结：灵敏电流计是一种非常重要的测量仪器，广泛应用于科研、工程和教学实验中。

通过本次实验，我们对其有了更深入的了解，为今后的学习和工作打下了坚实的基础。

实验五、灵敏电流计特性的研究灵敏电流计是一种用途十分广泛的高灵敏度的直读式磁电式仪表。

它常常用来测量微弱电流(10510~10--A)，如生理电流、光电流等。

还可用它来测量微弱电压（6510~10--V ），如温差电动势等。

正因为灵敏电流计有较高的灵敏度，所以常用它做为电桥和电位差计中的平衡指示仪（也称检流计）。

灵敏电流计在获得高灵敏度的同时，伴随带来了如何控制电流计指示迅速稳定和迅速回零的问题，因此，有必要了解灵敏电流计线圈在磁场中的运动特性，最佳工作状态，以及它的内阻和灵敏度等。

灵敏电流计的种类较多，现以常用的直流复射式检流计（AC15型）为例，了解灵敏电流计的基本构造、工作原理、主要参数的测定及正确使用方法。

实验目的（1） 了解灵敏电流计的构造和工作原理。

（2） 并观察在过阻尼、欠阻尼及临界阻尼下的三种运动状态。

（3） 掌握测定灵敏电流计内阻和灵敏度的方法。

（4） 学习正确使用灵敏电流计的方法。

仪器和用具AC15型直流复射式灵敏电流计、ZX21直流电阻箱（2个）、DM －V 9数字电压表、BZ3标准电阻器（1Ω）、WYT －10直流电源、BX －7型滑线变阻器（0~100Ω）、双刀双掷开关(1个) 、单刀双掷开关（2个）、秒表（1块），fx-3600p 计算器。

实验原理一、 灵敏电流计的构造原理灵敏电流计的构造如（图1）所示。

它由一个多匝线圈和永久磁铁组成，线圈用上下两根很细且有弹性的金属丝（扁铍青铜丝），铅直悬挂在永久磁铁与圆柱形软铁所形成的匀强磁场的空隙中。

线圈可以以金属丝为轴转动，上下两根金属丝分别为线圈两端电流引入线，由于用金属丝代替了变通磁电式仪表线框上的转动轴和轴承，减少了摩擦，从而大大提高了灵敏电流计的灵敏度。

在灵敏电流计中，线圈通电转动的角度不用指针来指示，而采用光学放大的方法来指示，如（图2）所示，在线圈上端的金属丝装置了一个小平面镜M ，由光源S 向这小镜M 射来一束定向的聚焦平行光。

灵敏电流计原理灵敏电流计是一种用于测量电流的仪器，它通过检测某种特定参数来测量电流，并将其转换为对应的数字信号。

它可以检测电流的变化，并将变化值转换为数字信号。

灵敏电流计的原理是，电流是一种由电子流动产生的电磁力，电子流动通过电阻产生热能，从而在电阻上产生电压，即传统的Ohm定律。

电流的大小取决于电阻的大小，因此可以通过测量电阻来测量电流。

灵敏电流计的核心元件是金属氧化物半导体（MOS）敏感元件，它的主要特性是在某一特定的偏置电压下，只要有外界电场存在，它就会产生一定的电流。

由于MOS管的特性，它可以用作电流检测器，可以检测电流的变化，并将变化值转换为数字信号。

灵敏电流计的工作原理是，通过把MOS管的偏置电压和外界电场相结合，来检测电流的变化。

当外界电场变化时，MOS管的电流也会随之变化，在MOS管的输出端，可以获得一个电流变化的数字信号，从而可以测量出电流的大小。

灵敏电流计的优点是其灵敏度高，精度高，结构简单，抗干扰能力强，噪声小，安装简单，可以检测微小的电流变化，而且可以将变化值转换为数字信号，可以用于实时读出电流值，从而用来控制和监控电流。

灵敏电流计的应用非常广泛，可以用于电池充电检测，电池组调节，电源开关控制，单片机电流检测，稳压电源，电动车检测，家用电器检测，电力系统调节，汽车电子系统，发电机检测，等等。

总之，灵敏电流计的原理是利用MOS管的偏置电压和外界电场，来检测电流的变化，并将变化值转换为数字信号，具有灵敏度高，精度高，结构简单，抗干扰能力强，噪声小，安装简单等特点，可以广泛用于电池充电检测，电池组调节，电源开关控制，单片机电流检测，稳压电源，电动车检测，家用电器检测，电力系统调节，汽车电子系统，发电机检测等多种应用。

大学物理实验报告【实验名称】 灵敏电流计内阻和灵敏度的测定【实验目的】1．了解灵敏电流计的结构及工作原理。

2．观察灵敏电流计在欠阻尼、过阻尼及临界阻尼条件下的三种运动状态。

3．掌握测定灵敏电流计内阻和灵敏度的方法。

【实验仪器】灵敏电流计、直流稳压电源、直流电压表、标准电阻、直流电阻箱、停表、单双刀开关。

【实验原理】1．灵敏电流计的工作原理当线圈中通有电流I S 时，由于气隙磁场的作用而产生的电磁力矩推动线圈偏转。

线圈在偏转过程中，支承它的张丝发生扭曲变形，同时产生与电磁力矩方向相反的弹性回复力矩，该力矩与线圈偏转角成正比。

当这两个力矩大小相等时，线圈不再偏转而处于平衡位置a 0，此时有：NSBI g = D α0 （31-1）式中N 为线圈的匝数，S 为线圈的面积，B 为线圈所在气隙处的磁感应强度，D 为张丝的扭转系数。

变换式（31-1）可得：s i g I S I DNSB==0α （31-2） 其中，DNSBS i 定义为电流计的电流灵敏度，其倒数i i S K 1=称为电流计常量，该值通常标明在电流计铭牌上，单位为A/mm 。

这样，电磁阻尼力矩为dtd P α，其中外R R NSB P g +=2)(称为阻力系数，线圈的偏转过程可用下式表示为g NSBI D dtd P dt d J =++ααα22 （31-3） 式中J 为线圈的转动惯量。

（1）当JD P 42<时，称为欠阻尼状态。

P 2/（4JD ）越小r 阻尼振荡越明显。

当P = 0时，可分别得其自由振荡频率)(210J D f π=和周期DJT π20=。

（2）当P 2 > 4JD 时，过阻尼状态。

当R 外 = 0时，P 最大，也即阻尼最强。

在实际测量中，我们常利用电流计的这一特点。

（3）当P 2 = 4JD 时，称为临界阻尼状态，相应的R 外称为外临界阻尼电阻。

如果R 外的取值不能满足上述要求，可考虑在电流上串联或并联电阻来实现。

灵敏电流计特性的研究 - 基础物理实验
灵敏电流计是一种用于测量电流的仪器，它具有高精度、高稳定性、高灵敏度和高分
辨率等优点。

在现代物理实验和工业生产中，灵敏电流计被广泛应用于测量微小电流、交
流电流和高频电流等。

本文将探讨灵敏电流计的特性和应用。

首先，灵敏电流计的灵敏度是指在一定量级范围内，它能够检测到微小电流的能力。

灵敏度越高，表示电流检测的精度越高。

灵敏电流计的灵敏度与其内部电路和材料的特性
有关。

一般来说，灵敏电流计采用的是高阻抗的电路，能够避免电流损失和热噪声的产生，从而提高灵敏度。

其次，灵敏电流计的分辨率是指能够识别的电流变化最小值。

分辨率越高，表示可以
检测到更微小的电流变化。

灵敏电流计的分辨率与其信号处理电路和显示器的性能有关。

一般来说，灵敏电流计采用的是差动放大电路，能够提高分辨率，同时使用数字显示器能
够显示更精细的电流数值。

再次，灵敏电流计的响应时间是指检测到电流变化后所需的时间。

响应时间越短，表
示检测速度越快。

灵敏电流计的响应时间与其内部电路和传感器的特性有关。

一般来说，
灵敏电流计采用快速响应的传感器和电路，能够在很短的时间内检测到微小电流变化。

最后，灵敏电流计的应用范围非常广泛。

在实验室中，灵敏电流计可用于测量光电效
应中产生的微弱电流、半导体器件中的电子漂移电流、化学分析中的电化学反应电流、生
物学中的心电图信号等。

在工业生产中，灵敏电流计可用于检测电子器件中的故障电流、
电力系统中的泄漏电流和磁化电流、医疗设备中的生物电流等。

实验十一灵敏电流计特性的研究灵敏电流计是一种灵敏度很高的磁电式电流表，常用作检流计，如作为电桥、电位差计中的示零器，用来检测闭合回路中的微弱电流（约10－6—10－10A）或微弱电压（约10－3—10－6V），如光电流、生理电流、温差电动势等。

它分指针式和光点反射式两种，光点反射式的电流灵敏度高于指针式电流计。

本实验研究的是光点反射式灵敏电流计。

1、教学目标（1）了解灵敏电流计的基本结构和工作原理；（2）掌握测量电流计内阻和灵敏度的方法。

（3）学习正确使用灵敏电流计。

2、教学重点、难点（1）灵敏电流计的基本结构和工作原理；（2）测量电流计内阻和灵敏度的设计意图和接线；（3）线圈的阻尼运动规律，并观察过阻尼、欠阻尼及临界阻尼下的三种运动状态。

3、实验室提供的仪器和用具直流复射式检流计（AC15/4型）；直流电阻箱2个（ZX21型；直流电压表（0.5级，0~15，3，7.5, 15V）；标准电阻器（0.1级，1Ω）；双路直流电源（YB1713型）；秒表；变阻器（1.9k，0.3A）；双刀双掷开关；单刀双掷开关；单刀开关（单刀单掷，用做检流计阻尼开关）；14-16根导线。

4、实验原理讲解概要教材p 114-1214.1 光点反射式灵敏电流计的基本构造与主要参数问题1灵敏电流计为什么“灵敏”光点式灵敏电流计的结构如图1所示。

在永久磁铁之间有一圆柱形软铁芯，使空隙中的磁场呈辐射状分布。

用张丝将一多匝矩形线圈垂直悬挂于空隙中，在线圈下端装置了一平面小镜。

从光源发出的一束定向聚焦光首先投射在小镜上，反射后射到凸面镜上，再反射到长条平面镜上，最后反射到弧形标度尺上，形成一个中间有一条黑色准丝像的方形光斑。

当有微弱电流通过线圈时，此线圈（及小镜）在电磁力矩作用下以张丝为轴而偏转，于是小镜的反射光也改变方向。

这个反射光起了电流计指针的作用。

由于这种装置没有轴承，消除了难以避免的机械摩擦；又由于发射光线多次来回反射，增加了“光指针”的长度，使在同样转角下，“光指针针尖”（光斑）所扫过的弧长增加，所以这种电流计的灵敏度得到大大提高。

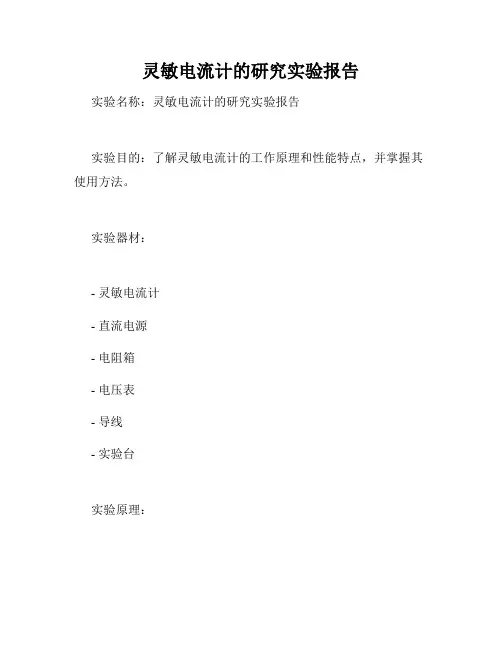

灵敏电流计的研究实验报告实验名称：灵敏电流计的研究实验报告
实验目的：了解灵敏电流计的工作原理和性能特点，并掌握其使用方法。

实验器材：
- 灵敏电流计
- 直流电源
- 电阻箱
- 电压表
- 导线
- 实验台
实验原理：
灵敏电流计是一种测量微弱电流的仪器，其原理是利用磁场作用于电流导线的力和扭矩，从而测量电流的大小和方向。

其特点是灵敏度高、分辨率高、响应速度快、误差小等。

实验步骤：
1. 将灵敏电流计放置在实验台上并连接直流电源和电压表。

2. 调整电源和电阻箱，使电流在一定范围内变化，记录电流和电压的值。

3. 分别改变电流的方向和大小，测量其对应的电压值。

4. 记录实验数据并进行处理，得出灵敏电流计的灵敏度、误差等参数。

实验结果分析：
通过实验得出，灵敏电流计的灵敏度为0.1μA，误差为0.5%，响应时间小于1ms，在测量微弱电流方面具有较好的性能表现。

同时，我们还发现，灵敏电流计的使用方法比较简单，但在使用过程中需要注意保护仪器，以免损坏仪器导致实验失败。

结论：
本实验通过对灵敏电流计的研究和使用，让我们更加深入地了解了该仪器的工作原理和性能特点，也掌握了其使用方法，具有一定的科学实验意义。

在今后的科研和工作中，我们可以更加准确地测量微弱电流，提高实验结果的精度和可靠性。

灵敏电流计特性研究【实验目的】1． 了解灵敏电流计的原理和构造2． 测定灵敏电流计的内阻和电流计常数3． 观察灵敏电流计的运动状态与外电阻的关系【实验原理】1． 灵敏电流计的构造：在极细并富有弹性的金属丝上面悬挂着小镜子和线圈，当线圈通有电流时，线圈所受到的磁力矩和金属丝的扭力矩平衡时，线圈偏转一个角度，然后偏转角度经过光的反射放大后显示在屏幕上，实验了多倍放大从而测量比较精准。

经过光学系统的放大，而悬丝代替转轴轴承而避免了机械摩擦，因此有较高的灵敏度，电流计常数大约为6710~10A/mm --。

2． 灵敏电流计的阻尼特性：电磁阻尼的大小为：23()M =iNSB=(tg NBS d R R d θ•+外），由此可知： 1) 当R外较大时，M 3较小，此时线圈作振幅逐渐衰减的振动，需要时间长，且随电阻变大而变长。

此状态称为欠阻尼状态。

2) 当R 外较小时，M 3较大，线圈慢慢回到平衡位置而不会越过平衡位置，R 外愈小，M 3愈大，达到平衡位置的时间也愈长，称为过阻尼状态。

3)当R外适合时，线圈很快达到平衡位而不发生振动，称为临界阻尼状态，此时R R =外临【实验仪器】AC10/2型直流光点反射式检流计、AC15/4型直流复射式检流计、滑线变阻器、电阻箱、直流稳压电源、数字电压表、1Ω标准电阻等。

【实验内容】1．测定灵敏电流计的内阻Rg 和电流常数K 1) 了解灵敏电流计的结构与调节方法。

2) 按图连接，E 1V ≤，电压表用PZ28a/1型数字电压表。

R a =999+1Ω，R b =1.0000+0.0001Ω，K 2合向1。

3) 调节R 0，使电压表读数U=0.110V ，调节R 使电流表偏转50mm ，记下此时的R值。

调节滑线式电阻器R 0，分别使电压表读数为0.120V,0.130V,0.140V,0.150V,0.220V,0.240V,0.260V,0.280V,0.300V 。

167实验5-24 灵敏电流计特性研究灵敏电流计是一种测量微小电流的直读式磁电式仪表，由于它变革了机械指针式电流计的机械结构和偏转显示系统（用悬丝代替了普通电表的转轴和轴承，避免了机械摩擦，同时采用一套光学放大系统来测量偏转角），因而具有很高的灵敏度，可以检测610-～1010-A 的微小电流，或检测310-～610-V 的微小电压，常用于光电流、生物电流、温差电动势的测量或用做精密电桥、精密电位差计的平衡指示器。

【实验目的】1．了解灵敏电流计的结构，掌握控制灵敏电流计运动状态的方法。

2．测定灵敏电流计的特性参量─外临界电阻、电流常数及内阻。

3．学会用最小二乘法处理数据。

【实验器材】AC15型直流复射式检流计、直流稳压电源、直流电压表、电阻箱、滑线变阻器、双刀双掷开关、单刀开关等。

【实验原理】一、灵敏电流计的工作原理灵敏电流计的结构见图5-24-1，主要由三部分组成：1．磁场部分永久磁铁N 、S 产生磁场，圆柱形软铁芯J 使磁场呈均匀辐射状。

2．偏转部分线圈C 可以在磁场内转动，上下两端用金属悬丝绷紧，金属丝同时作为线圈的电流引线。

3．读数部分（小镜m 和弧形标尺） 小镜m 固定在线圈上，它把光源射来的光反射到弧形标尺上并成一光标，见图5-24-1b 。

当没有电流通过线圈时，反射光标位于弧形标尺的零点上，当某一稳定电流I 流过线圈时，线圈受到的磁力矩为NBSI M B =式中，N 为线圈匝数，B 为磁感应强度，S 为线圈面积。

线圈在磁力矩的作用下而产生转动，悬丝随线圈转动而产生的反向扭转力矩为θD M D -=图5-24-1 灵敏电流计的结构原理图a)线圈偏转系统 b)读数系统168 式中，D 为扭转系数，θ为线圈转过的角度。

当B M 和D M 大小相等时，光标停在新的平衡位置。

由图5-24-1b 知标尺读数l d θ2=，由于θD NBSI =得kd NBSlDdI ==2 （5-24-1）由此可见，通过电流计的电流I 与反射光标在弧形标尺上的读数d 成正比，式中)2/(NBSl D k =称为电流计的电流常数，即光标移动mm 1对应的电流值，其倒数Sk =/1称为电流计的灵敏度，式（5-24-1）可写为SI k I d ==/式中S 表示单位电流引起的光标移动距离。

灵敏电流计原理
灵敏电流计是一种测量电流强度的仪器，其原理是利用电磁感应或电化学原理。

一种常见的灵敏电流计是基于电磁感应原理的。

它由一个细长的导线圈组成，通过电流表或电压表来测量电流强度。

当电流通过导线圈时，产生的磁场会与导线圈内的磁场发生相互作用，导致导线圈内的磁通量发生变化。

这个变化的磁通量会导致在导线圈两侧产生一个感应电动势，这个感应电动势的大小与电流强度成正比。

接着，将感应电动势接入到电流表或电压表中，就可以测量到电流的强度。

另一种灵敏电流计是基于电化学原理的。

这种电流计通常由两个电极组成，一个是工作电极，另一个是参比电极。

工作电极与待测电流连接，而参比电极则与一个已知电流连接，用于进行校准。

当待测电流通过工作电极时，会引起电极表面的电化学反应，产生一定的电流。

这个电流可以通过测量电极之间的电势差来确定。

需要注意的是，灵敏电流计的设计需要考虑如下几个因素：首先，导线圈或电极的材料必须具有较低的电阻，以减小电阻对电流测量的影响；其次，电流计的灵敏度要足够高，以便能够测量到较小电流；最后，电流计的使用范围和工作条件需要根据实际需求进行设计和选择。

灵敏电流计的使用方法
灵敏电流计是一种用于测量极小电流的实验仪器，采用的灵敏电流主要
有“灵敏电流阀”、“灵敏钳表”和OHM电流表。

灵敏电流计在以微弱电流
作为放大信号的情况下，可以将微弱电流的变化放大到可以操作的幅度，更
易于测量微弱的电流。

使用灵敏电流计首先要确定测量电流大小，然后根据该电流大小正确安
装灵敏电流计。

由于模拟仪表有灵敏电流参数，确定灵敏电流时必须注意它
们的相关参数大小，以确保测量精度。

安装完成后，手动调节灵敏电流开关
的档位，以使表盘上的刻度线值正好落在零度上，即调节到中档位。

灵敏电流计还有一个调零环，调零环可以用来手动调整表盘上的刻度线，使被测物体所需要的电流大小正好落在零线上，这时表示电流测量正确。

在
使用灵敏电流计进行测量时，用户可以用两指分离，将测量前后电流变化情
况均摸索完毕。

补充说明，在使用灵敏电流计测量电流大小时，用户需要按照测量步骤
依次进行，而且要注意，如果安装的灵敏电流范围不够，测量结果将可能不
准确。

此外，在安装完成后，用户可以根据需要调整灵敏电流计的零点，使
测量更精准。

灵敏电流计实验报告灵敏电流计实验报告引言灵敏电流计是一种用来测量电流的仪器，它能够在微弱电流下进行准确测量。

在本次实验中，我们将使用灵敏电流计来测量不同电路中的电流强度，并分析实验结果。

实验目的1. 了解灵敏电流计的工作原理；2. 掌握使用灵敏电流计进行电流测量的方法；3. 分析不同电路中电流强度的变化规律。

实验材料1. 灵敏电流计2. 电源3. 电阻4. 电路连接线实验步骤1. 将灵敏电流计与电路连接线相连，并接入电源；2. 调节电源的电压，使电流计指针在刻度盘上有适当的偏转；3. 记录电流计的示数；4. 更改电路中的电阻值，再次记录电流计的示数；5. 重复步骤4，记录不同电路中的电流计示数。

实验结果与分析通过实验记录的数据，我们可以得出以下结论：1. 电流计示数随电阻值的增加而减小。

这是因为电阻值的增加导致电路中的电流强度减小，从而使得电流计示数降低。

2. 电流计示数随电源电压的增加而增大。

这是因为电源电压的增加会导致电路中的电流强度增加，从而使得电流计示数上升。

3. 不同电路中的电流计示数存在差异。

这是因为不同电路中的电阻值和电源电压不同，从而导致电流强度的变化也不同。

结论通过本次实验，我们深入了解了灵敏电流计的工作原理，并掌握了使用灵敏电流计进行电流测量的方法。

实验结果表明，电流计示数受电阻值和电源电压的影响，不同电路中的电流计示数存在差异。

这为我们在实际应用中正确选择和使用灵敏电流计提供了依据。

实验中可能存在的误差1. 电流计的灵敏度限制了测量的准确性。

在实验中，由于灵敏电流计的灵敏度有限，可能无法精确测量微弱电流。

2. 电源电压的稳定性也会对实验结果产生影响。

如果电源电压不稳定，将会导致电流计示数的波动，从而影响测量的准确性。

改进方案1. 使用更高灵敏度的灵敏电流计，以提高测量的准确性。

2. 使用稳定的电源，确保电源电压的稳定性，减小测量误差。

总结通过本次实验，我们深入了解了灵敏电流计的工作原理，并通过实验掌握了使用灵敏电流计进行电流测量的方法。

灵敏电流计实验报告灵敏电流计实验报告引言：在电子学领域中，电流的测量是一项基础而重要的工作。

为了实现精确测量，我们需要使用一种灵敏电流计。

本实验旨在探究灵敏电流计的原理和应用，并通过实际操作来验证其性能。

一、实验目的1.了解灵敏电流计的工作原理；2.掌握灵敏电流计的使用方法；3.通过实验验证灵敏电流计的测量精度。

二、实验器材和原理实验器材：1.灵敏电流计；2.电源；3.电阻箱；4.导线。

实验原理：灵敏电流计是一种基于电磁感应原理的仪器，它利用电流通过导线时产生的磁场来测量电流的强度。

当电流通过导线时，灵敏电流计中的线圈会受到磁场的作用力，从而使指针偏转。

通过测量指针偏转的角度，我们可以得知电流的大小。

三、实验步骤1.将灵敏电流计与电源连接，并将电流计的线圈放置在所需测量的电流通路中；2.调节电源输出电压，使电流计的指针偏转到合适的刻度范围；3.通过改变电阻箱中的电阻值，调节电流的大小，并记录下对应的电流计示数；4.重复步骤3，取不同电流值下的示数，以获得测量数据；5.根据实验数据，绘制电流与示数的关系曲线。

四、实验结果与分析在实验中，我们通过改变电阻箱中的电阻值，得到了一系列电流值和对应的示数。

根据这些数据，我们可以绘制电流与示数的关系曲线。

通过分析曲线，我们可以得出以下结论：1.灵敏电流计的测量范围：通过观察曲线的线性段，我们可以确定灵敏电流计的测量范围。

在该范围内，电流与示数呈线性关系，可以较为准确地测量电流的大小。

2.灵敏度：曲线的斜率代表了灵敏电流计的灵敏度。

斜率越大，表示单位电流对应的示数变化越大，灵敏度越高。

3.误差分析：在实际测量中，由于电阻箱的精度、导线的电阻等因素的影响，测量结果可能存在一定误差。

我们可以通过比较实际测量值与理论值的差异来评估测量的准确性。

五、实验总结通过本次实验，我们深入了解了灵敏电流计的工作原理和使用方法，并通过实际操作验证了其测量精度。

实验结果表明，灵敏电流计具有较高的测量精度和灵敏度，在电流测量中具有重要的应用价值。
