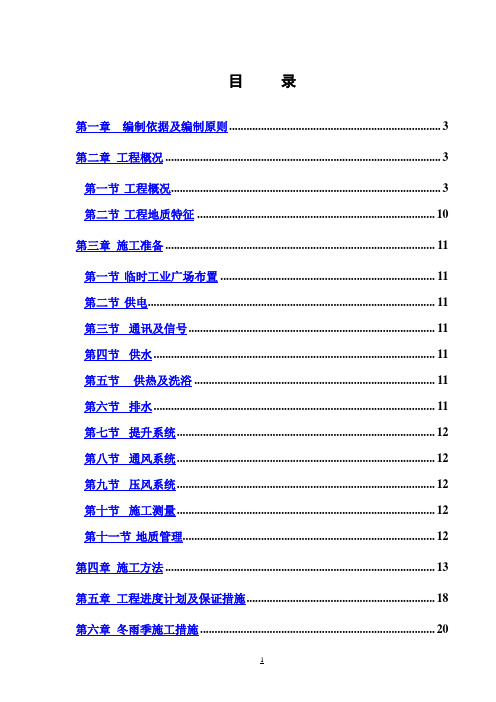

目录第一章编制依据及编制原则 (3)第二章工程概况 (3)第一节工程概况 (3)第二节工程地质特征 (10)第三章施工准备 (11)第一节临时工业广场布置 (11)第二节供电 (11)第三节通讯及信号 (11)第四节供水 (11)第五节供热及洗浴 (11)第六节排水 (11)第七节提升系统 (12)第八节通风系统 (12)第九节压风系统 (12)第十节施工测量 (12)第十一节地质管理 (12)第四章施工方法 (13)第五章工程进度计划及保证措施 (18)第六章冬雨季施工措施 (20)第七章工程质量、安全保证措施 (21)第一节质量保证措施及承诺 .......................................................................... 第二节安全保证措施 . (25)第八章农忙季节、节假日连续施工措施 (32)第十章文明施工及环境保护 (32)第一章编制依据及编制原则(一)编制依据（1）山西省长治经坊煤业有限公司井下避难硐室工程招标文件及有关图纸资料。
（2）«煤矿井巷工程施工及验收规范»、«煤矿井巷工程质量检验评定标准»、«煤炭工业建设工程质量技术资料管理规定»、«煤矿安全规程»等与本标工程有关的国家及部颁现行的各种技术规范、规程、规定。
（3）工程情况和企业自身施工综合能力。
（二）编制原则（1）确保工程质量和工期目标。
（2）应用新技术、新工艺、新设备、新材料，提高机械化施工水平。
（3）提高综合抗灾能力，抓好特殊情况下的工程施工。
（4）降低工程成本，以获取最大的经济效益、社会效益。
（5）搞好文明施工和环境保护。
第二章工程概况第一节工程概况一、交通位置山西省长治经坊煤业有限公司隶属山西煤炭进出口集团公司控股管理，是集采煤、洗精煤、矸石制砖于一体的现代化新型企业，是长治市百强调产重点企业之一。

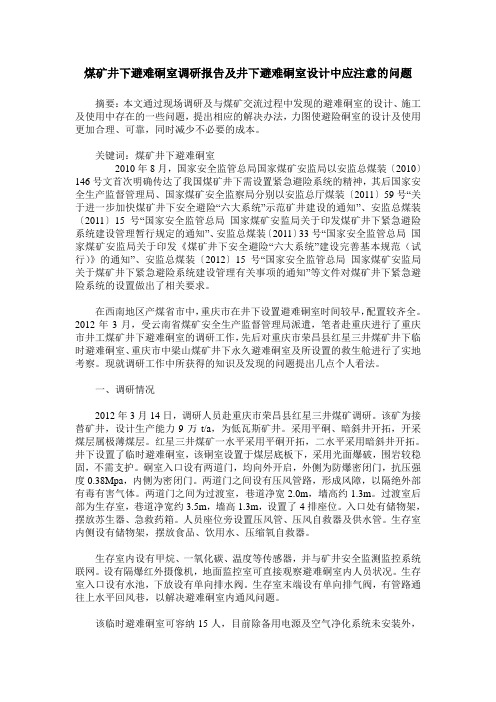

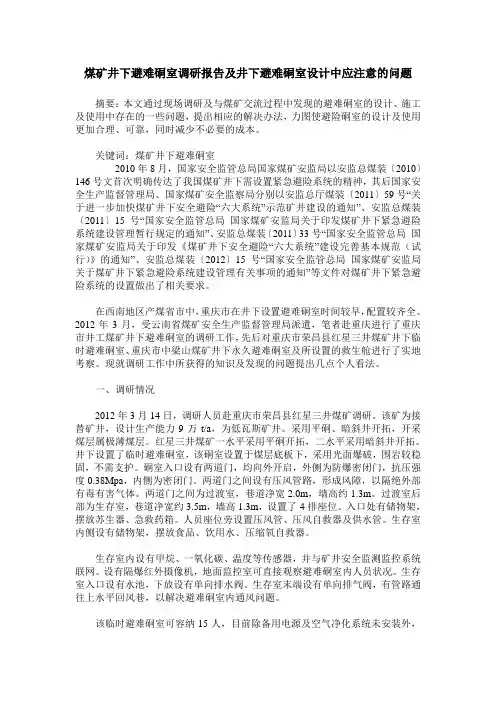

煤矿井下避难硐室调研报告及井下避难硐室设计中应注意的问题摘要：本文通过现场调研及与煤矿交流过程中发现的避难硐室的设计、施工及使用中存在的一些问题，提出相应的解决办法，力图使避险硐室的设计及使用更加合理、可靠，同时减少不必要的成本。
关键词：煤矿井下避难硐室2010年8月，国家安全监管总局国家煤矿安监局以安监总煤装〔2010〕146号文首次明确传达了我国煤矿井下需设置紧急避险系统的精神，其后国家安全生产监督管理局、国家煤矿安全监察局分别以安监总厅煤装〔2011〕59号“关于进一步加快煤矿井下安全避险“六大系统”示范矿井建设的通知”、安监总煤装〔2011〕15号“国家安全监管总局国家煤矿安监局关于印发煤矿井下紧急避险系统建设管理暂行规定的通知”、安监总煤装〔2011〕33号“国家安全监管总局国家煤矿安监局关于印发《煤矿井下安全避险“六大系统”建设完善基本规范（试行）》的通知”、安监总煤装〔2012〕15号“国家安全监管总局国家煤矿安监局关于煤矿井下紧急避险系统建设管理有关事项的通知”等文件对煤矿井下紧急避险系统的设置做出了相关要求。
在西南地区产煤省市中，重庆市在井下设置避难硐室时间较早，配置较齐全。
2012年3月，受云南省煤矿安全生产监督管理局派遣，笔者赴重庆进行了重庆市井工煤矿井下避难硐室的调研工作，先后对重庆市荣昌县红星三井煤矿井下临时避难硐室、重庆市中梁山煤矿井下永久避难硐室及所设置的救生舱进行了实地考察。
现就调研工作中所获得的知识及发现的问题提出几点个人看法。
一、调研情况2012年3月14日，调研人员赴重庆市荣昌县红星三井煤矿调研。
该矿为接替矿井，设计生产能力9万t/a，为低瓦斯矿井。
采用平硐、暗斜井开拓，开采煤层属极薄煤层。
红星三井煤矿一水平采用平硐开拓，二水平采用暗斜井开拓。
井下设置了临时避难硐室，该硐室设置于煤层底板下，采用光面爆破，围岩较稳固，不需支护。
硐室入口设有两道门，均向外开启，外侧为防爆密闭门，抗压强度0.38Mpa，内侧为密闭门。

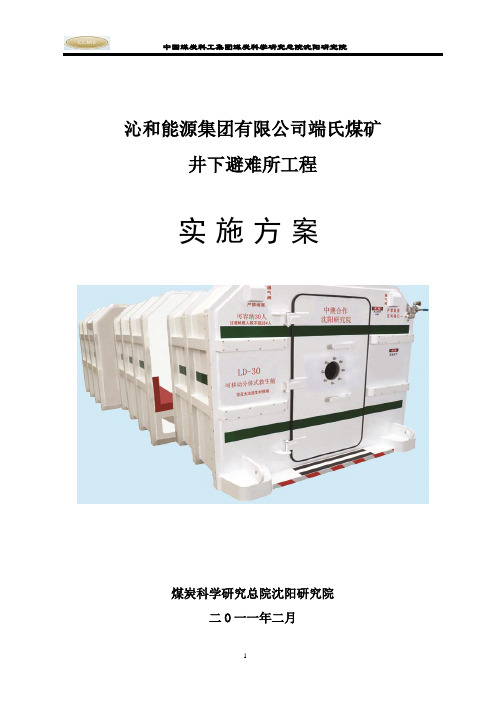

沁和能源集团有限公司端氏煤矿井下避难所工程实施方案煤炭科学研究总院沈阳研究院二O一一年二月目录前言 (4)一、矿井概述 (4)二、设计的主要依据三、设计的指导思想四、井下避难所工程设计简介 (5)第一章井下避难所建设分析 (6)第一矿井的基本情况 6第二节建立井下避难所必要性7第三节井下避难所建设基本要求 (7)第四节井下避难所位置的确定 10 第二章井下避难所及生命保障系统的组成和主要技术参数 (13)第一节系统简介 (13)第二节认证资质 (14)第三节结构特点 (14)第四节供氧系统 (17)第五节过滤降温除湿系统 (22)第六节气幕洗气系统 (26)第七节井下避难所环境监测装置 (28)第八节井下避难所供电系统 (43)第九节救灾通信系统 (48)第十节个体防护装备 (57)第十一节辅助设施 (58)第三章避难所维护管理 (60)第一节日常维护管理 (60)第二节避难所救援应急管理措施 (62)第四章工程投资概算 (63)前言一、矿井概述端氏煤矿位于山西省南部，晋城市西北方向约36km(直距)处，隶属沁水县端氏镇管辖。
其地理位置为东径112°30†52‡-112°34†28‡，北纬35°39†59‡-35°41†04‡。
井田范围由山西省国土资源厅2006年10月颁发的采矿许可证(证号为1000000630116)划定的4个拐点坐标(6度带)：1.X=3949657 Y=196371202.X=3949740 Y=196425713.X=3951740 Y=196425404.X=3951680 Y=19638590井田东西长约3.95-5.45km，南北宽约2km，面积9.4036km2。
地表总的趋势为东高西低，最高点位于井田东北部，标高980.90m，最低点位于井田西南角，标高588.40m，相对高差392.50m，属剥蚀强烈的中低山区，区内沟谷纵横，多呈“V”字型、树枝状沟谷。
避难硐室土建施工方案
安顺万峰集团半冲煤矿：
一、门墙沟槽
根据避难硐室平面布置施工图中门墙位置进行门墙沟槽的
开挖，具体方式为在门墙位置处向巷道内开挖深400mm的
沟槽，防护密闭门（主门）和逃生门墙厚度为600mm，沟
槽开挖宽度即为600mm，密闭门门墙厚度为300mm，沟
槽开挖宽度即为300mm。
二、管线沟槽
根据沟槽施工图，进行沟槽的施工，断面上显示沟槽的规
格，平面上显示沟槽开挖的长度，沟槽过门墙段，在以后
施工完成后用强度不低于C30的混凝土浇筑密封，生存室
及过渡室部分用混凝土盖板封盖。
三、门体浇筑
根据门体浇筑图进行门体内框的浇筑，浇筑时根据硐室水
平定位好门体离地面的垂直距离，然后扎好钢筋，将整个
门体内框固定牢靠，保证门体在三个方位均无偏斜，定位
固定完成后，将配件地脚螺栓拧上门体内框，具体方式及
定位尺寸见门体浇筑图上所示，完成后，合板用强度不低
于C30的混凝土进行浇筑。
贵州建新安矿科技有限公司。
煤矿井下临时避难硐室设计及施工方法
杨健;丁银磊;姜军
【期刊名称】《科技信息》
【年(卷),期】2012(0)27
【摘要】煤矿井下紧急避险系统是国家强制推行的先进适用技术装备,为规范和促进煤矿井下紧急避险系统的建设、完善和管理工作,根据国家安全监管总局国家煤矿安监局关于建设完善煤矿井下安全避险“六大系统”的要求,结合兴隆庄煤矿实际,开发设计了临时避难硐室,以供发生灾变时人员安全避险使用.建设临时避难硐室,为避险人员及时躲避灾难赢得救援时间,增加生存机会,挽救遇险人员生命,最大限度降低灾害伤亡人数.
【总页数】2页(P417,449)
【作者】杨健;丁银磊;姜军
【作者单位】兖矿集团兴隆庄煤矿山东兖州272102;兖矿集团兴隆庄煤矿山东兖州272102;兖矿集团兴隆庄煤矿山东兖州272102
【正文语种】中文
【相关文献】
1.煤矿井下避难硐室的制冷方法研究
2.泰州长江公路大桥南锚沉井地基临时加固设计及施工方法
3.煤矿井下避难硐室系统的构建与应用分析
4.煤矿井下避难硐室系统的构建与应用分析
5.煤矿井下避难硐室安全要求
因版权原因，仅展示原文概要，查看原文内容请购买。

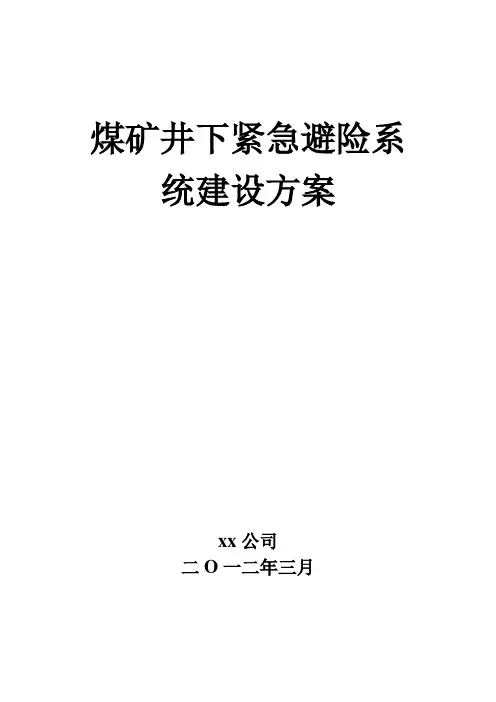

煤矿井下紧急避险系统建设方案xx公司二O一二年三月目录第一章矿井概况................................ - 4 - 第二章采掘地区分布情况 ........................ - 9 - 第三章紧急避险设施分布依据及地点 .............. - 9 -3.1 紧急避险设施分布地点依据.................................................................................... - 9 -3.2 紧急避险设施数量及分布地点.............................................................................. - 15 - 第四章紧急避险设施类型及容积 ................. - 15 -4.1 永久避难硐室.......................................................................................................... - 15 -4.2 临时避难硐室.......................................................................................................... - 18 -4.3 矿用可移动式救生舱.............................................................................................. - 19 -第一章矿井概况矿井地层走向总体构造形态为单斜构造,走向近南北、倾向东。
煤层厚度2.1m～7.2m，平均5.1m。

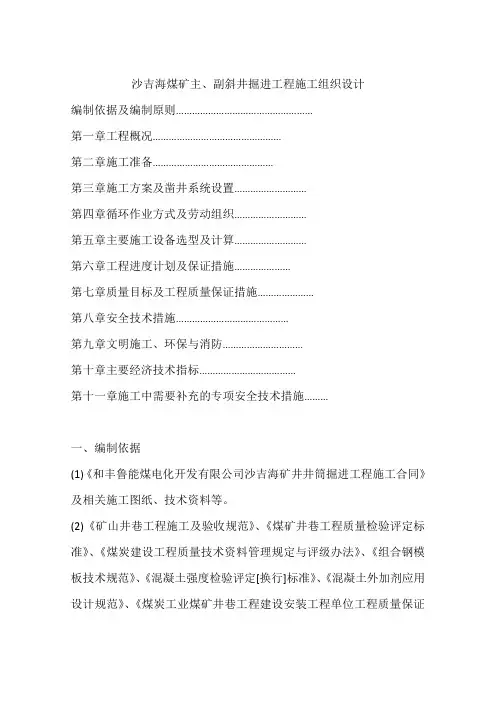

沙吉海煤矿主、副斜井掘进工程施工组织设计编制依据及编制原则……………………………………………第一章工程概况…………………………………………第二章施工准备………………………………………第三章施工方案及凿井系统设置………………………第四章循环作业方式及劳动组织………………………第五章主要施工设备选型及计算………………………第六章工程进度计划及保证措施…………………第七章质量目标及工程质量保证措施…………………第八章安全技术措施……………………………………第九章文明施工、环保与消防…………………………第十章主要经济技术指标………………………………第十一章施工中需要补充的专项安全技术措施………一、编制依据(1)《和丰鲁能煤电化开发有限公司沙吉海矿井井筒掘进工程施工合同》及相关施工图纸、技术资料等。
(2)《矿山井巷工程施工及验收规范》、《煤矿井巷工程质量检验评定标准》、《煤炭建设工程质量技术资料管理规定与评级办法》、《组合钢模板技术规范》、《混凝土强度检验评定[换行]标准》、《混凝土外加剂应用设计规范》、《煤炭工业煤矿井巷工程建设安装工程单位工程质量保证资料评级办法》、《煤矿建设安全规程》、《矿山安全法》、《煤矿安全规程》等与本标工程有关的国家及部颁现行的各种技术规范、规程、规定。
(3)企业自身施工综合能力。
二、编制原则(1)根据沙吉海矿井斜井工程特点并结合我处技术实力，确定合理的施工方案。
(2)在可靠、实用的基础上，采用先进的施工工艺和技术装备，提高工作效率，促进技术进步。
(3)注重节能、减少定员、缩短施工工期，以减少和控制成本，提高经济效益。
(4)积极采用新技术、新工艺，确保工程质量和工期目标的实现。
(5)在整个施工过程中，要积极合理地采用和推广国内外行之有效的先进技术和先进施工组织管理经验，依靠科技进步实现快速、优质、安全、高效的目的。
第一章工程概况第一节工程概况和丰鲁能煤电化开发有限公司沙吉海煤矿位于新疆和布克赛尔蒙古自治县城东南63km，新疆和什托洛盖和什东－沙吉海矿区的南部，行政区划属和布克赛尔蒙古自治县管辖。
××××××煤矿“煤矿专用管线安全避险系统”施工方案前言本工程施工设计是根据“×××××××煤矿”紧急避险系统设计方案”的配置、选型等，对×××的“煤矿专用管线安全避险系统”进行了工程施工、安装图纸设计。
现将本工程施工图纸总体设计作如下说明。
一、工程施工执行依据本设计方案在严格按照“紧急避险系统设备管理暂行规定”和“煤矿井下安全避险‘六大系统改造' 建设完善基本规范”等相关文件要求的基础上，本次施工设计遵循如下原则：1、满足“××××××煤矿井下紧急避险系统设计方案”的要求；就是在煤矿井下避灾路线上布设永久避难硐室供氧专用管路，并要引入1个40人永久硐室。
2、满足×××××××煤矿的要求；就是施工要保证工程质量和工程时间，在施工开始后30日内通过省相关部门验收。
3、满足产品抗破坏的指标、功能要求。
就是整个施工要达到抗破坏的效果，并能充分展示出产品的功能和特点。
4、严格按照设计院相关设计图纸以及承建单位施工、安装图纸标准进行施工。
二、安装图表在施工过程中执行相关图纸：1、避难硐室设备布置图；2、永久硐室预埋管件图；3、避险系统示意图。
三、避险工程施工设计说明本次施工方案从施工方便及施工进度等方面考虑，分为井下施工、井下施工和系统调试三部分。
每部分核算出相应的工程量，工程量以人天为单位进行计算，每班工作时间暂定8小时。
井下部分分为巷道（310米）、永久硐室等井上部分分为供给中心、控制中心。
整个工程施工分为3部分：土建工程施工、设备安装施工和设备调试施工。
其中土建工程施工由矿方负责；设备安装施工由矿方和公司人员共同承担，矿方负责设备的运输、安放、固定以及简单的连接，公司人员负责设备的电气连接；设备调试施工由公司人员承担。

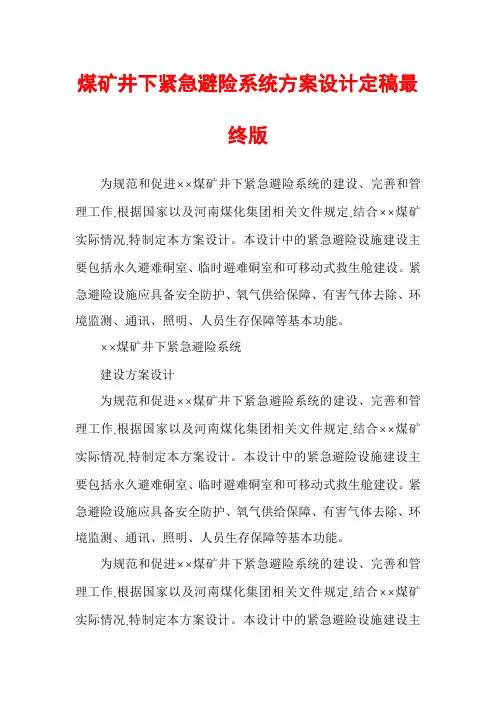

煤矿井下紧急避险系统方案设计定稿最终版为规范和促进××煤矿井下紧急避险系统的建设、完善和管理工作,根据国家以及河南煤化集团相关文件规定,结合××煤矿实际情况,特制定本方案设计。
本设计中的紧急避险设施建设主要包括永久避难硐室、临时避难硐室和可移动式救生舱建设。
紧急避险设施应具备安全防护、氧气供给保障、有害气体去除、环境监测、通讯、照明、人员生存保障等基本功能。
××煤矿井下紧急避险系统建设方案设计为规范和促进××煤矿井下紧急避险系统的建设、完善和管理工作,根据国家以及河南煤化集团相关文件规定,结合××煤矿实际情况,特制定本方案设计。
本设计中的紧急避险设施建设主要包括永久避难硐室、临时避难硐室和可移动式救生舱建设。
紧急避险设施应具备安全防护、氧气供给保障、有害气体去除、环境监测、通讯、照明、人员生存保障等基本功能。
为规范和促进××煤矿井下紧急避险系统的建设、完善和管理工作,根据国家以及河南煤化集团相关文件规定,结合××煤矿实际情况,特制定本方案设计。
本设计中的紧急避险设施建设主要包括永久避难硐室、临时避难硐室和可移动式救生舱建设。
紧急避险设施应具备安全防护、氧气供给保障、有害气体去除、环境监测、通讯、照明、人员生存保障等基本功能。
目录第一章建设煤矿井下紧急避险系统的必要性和紧迫性 . - 1 - 第二章矿井概况 ................................ - 2 - 第三章采掘地区分布情况 ........................ - 8 - 第四章紧急避险设施分布依据及地点 .............. - 9 -4.1 紧急避险设施分布地点依据 ............................................... - 9 - 4.2 紧急避险设施数量及分布地点 ......................................... - 14 - 4.2 紧急避险设施数量及分布地点 ......................................... - 14 - 第五章紧急避险设施类型及容积 ................. - 18 -5.1 永久避难硐室 ..................................................................... - 18 - 5.2 矿用可移动式救生舱 ........................................................... - 20 - 第六章紧急避险设施基本功能及整体性设计 ........ - 26 -6.1 紧急避险设施施工进度指标............................................. - 26 - 6.2 紧急避险设施基本功能..................................................... - 26 - 6.3 紧急避险系统整体性设计 ................................................. - 32 -第七章维护与管理 ............................. - 45 -7.1 建立管理制度 ..................................................................... - 45- 7.2 定期维护和检查 ................................................................. - 45 - 7.3 建立紧急避险设施技术档案 ............................................. - 46 -第八章培训与应急演练 ......................... - 47 - 第九章紧急避险系统建设项目投资估算 ........... - 49 -为规范和促进××煤矿井下紧急避险系统的建设、完善和管理工作,根据国家以及河南煤化集团相关文件规定,结合××煤矿实际情况,特制定本方案设计。
第一部分：避难硐室设备安装第一章防爆密闭门的安装1-1、掏槽根据图纸尺寸，在预定安装位置进行周边掏槽，掏槽深度为 600mm，槽宽500mm。
1-2、立门1、按照防爆密闭门上方 2 块固定板的孔距，在硐室顶部中央打入3根锚杆。
2、用手拉葫芦将防爆密闭门以顶部朝上的方向吊起，并使之前打入的3根锚杆穿过防爆密闭门顶部固定板的孔，再用锚杆托盘和螺母固定、调节。
锚杆一端打入墙体深度不小于1000mm，另一端穿过固定板孔的长度不超过 100mm。
3、调节防爆密闭门的位置。
要求防爆密闭门安装于硐室正中间，防爆密闭中心线竖直上下偏差不超过 5mm，防爆密闭门的位置高度确定为：贴完地面装修完成后，门框内框下沿距离硐室水平200mm米。
4、防爆密闭门全部向外开启，设计为左侧开启方式。
5、锚杆规格Φ18×2000mm 螺纹钢树脂锚杆。
1-3、浇筑1、防爆密闭门处墙体采用钢筋混凝土浇筑,混凝土抗压强度为 C30，墙宽500mm。
2、浇筑前先扎好钢筋骨架，然后根据图纸要求安装好2根Φ108排气管，两根Φ50 穿线管。
排气管、穿线管应水平安装并垂直与墙体。
3、门框周边 0—200mm，应浇筑于墙体内（即浇筑到门框边缘）。
4、地沟不应浇筑。
5、浇筑时，应在门扇、把手、锁眼上包裹临时防护，用于避免粘上溅落的混凝土。
若不慎沾上混凝土，应在其凝固前及时清理。
1-4、施工过程注意事项1、施工前，所有的机具材料应全部到位，保证随取随用。
2、手拉葫芦、钢丝绳、卸扣、龙门架等应事先检验校核，确保其强度满足施工要求，保证吊安装工作的安全顺利。
3、在运输密闭门过程中，一定要捆扎牢靠，防止突然掉落造成意外事故。
4、为了使防水墙垂直地面，放线时先放地平沟线，再联接上顶垂直线，最后联接侧面线。
5、防水墙内φ16螺纹钢配筋，网格为300×300mm，钢筋之间用20#扎丝扎牢。
墙内安装双层钢筋，间距为300mm。
6、由于混凝土重量大，因此立模时用钢模。
在立模时一定要牢固可靠在模板外侧用14#槽钢加工框架并找正找平、加固；而且模板尺寸要正确，模板要垂直，偏差不大于20mm。
7、在支模时在模板上要涂隔离剂，以便拆除方便。
8、在灌浆时，混凝土浇灌要按国家标准配材，并用震动棒震动捣实。
第二章压风、供水、排水、排气管路的安装：2-1、压风管路1、压风管路口径应保证额定人数的需风量，压风管路中接头、活节、弯头、直通、三通等接口处都需要缠紧生料带以保证管路的气密性。
硐室内部的压风管一般为Φ50 的无缝钢管。
2、根据设计要求压风管路要在指定位置预留接口。
（生存硐室4个）3、压风管路连接好后要保证管路平直，送风管与墙面平直，距墙面150mm 左右且保持上下竖直。
同时要将管路固定牢靠，切勿出现管路晃动现象，球阀的开关把手要保证在外侧以方便开关。
2-2、供水、排水管路1、供水管路应选用抗压力性能好的无缝钢管，连接时接口处应缠生料带保证管路的密封性。
管路接好后出水管、出水口要固定。
不可随意转动。
洗手盆要固定好，洗手盆下水软管要密封好。
不能出现漏水现象。
2、供水管路必须配有减压器、过滤器和球阀。
3、排水管路一般选用Φ50钢管，必须配有逆止阀和球阀。
排水管铺设时应该内高外低，保障排水质量。
2-3、排气管路1、生存硐室、过渡硐室的排气管路要分别铺设。
2、生存硐室和过渡硐室的排气管路采用Φ90钢管。
第三章过渡硐室设备的安装3-1、气瓶的安装1、过渡硐室内只安装压缩痒气瓶，根据硐室规模的不同气瓶的数量有所不同， 100 人的硐室每个过渡硐室均放置6个压缩氧气瓶。
2、每个气瓶都要摆放平稳，气瓶与气瓶之间尽量靠拢。
3、气瓶要集中摆放在硐室的一侧。
4、压缩空气瓶之间要通过Φ12的铜制连接件逐个串联，在末端安装一个Φ12 的不锈钢卡套截止阀。
3-2、气幕洗气系统的安装1、先安装洗气装置控制组件，将双表减压器和换向阀安装在主板上。
2、用Φ12的铜管将双表减压器的高压侧和气瓶外的Φ12不锈钢卡套截止阀连接。
3、将Φ12的球型截止阀通过不锈钢卡套管路与生存室压风设备连接，球型截止阀的另一端连接至过滤器高压侧。
3-3、硐室排气系统的安装：1、过渡硐室内安装两套排气系统，分别安装在硐室第一道门的两侧。
2、Φ90球型截止阀连接单向排气阀然后固定在之前预埋的排气管路上。
第四章生存硐室设备的安装4-1、压风供氧装置的安装1.1 先将三级空气过滤器、压风供氧减压装置组装好。
1.2 将预埋的压风管路通过Φ40 的球阀连接至三级过滤器的进气口。
1.3 用Φ12 的膨胀螺栓把三级过滤器固定在墙面上。
1.4 先将压风供氧减压装置的固定板安装在合适的高度，用Φ6 的胀塞螺栓固定。
1.5 三级过滤器的排气口连接至减压装置的进气侧。
在流量计的排气孔安装消声器。
4-2、桌椅、储物柜、灭火器、担架等物资的摆放座椅的摆放原则上是根据设计位置摆放，必要时要根据硐室内实际情况重新放置。
座椅下面的储物柜内一般是摆放自救器、压缩饼干、矿泉水、工具、医疗药品等生命保障物资。
灭火器一般放置在电源硐室附近及生存硐室两侧。
第五章电气设备的安装5-1、机电硐室设备的安装1、动力电源及照明电源1.1 1140(660)V动力一路电源引自地面风机房变电所，保证期能持续供电。
为保障硐室正常供电，原则上要分别从变电所两条不同母线段引出两路动力电源专为避难硐室提供电源。
（一台防爆馈电开关）另一路电源引自石门皮带机机头变电所。
1.2 避难硐室照明电源一般由动力电源接照明综保变 127V 之后提供。
照明电源原则上与动力电源一样应分别引自两处不同的母线，以保证硐室持续照明。
（一台照明综保）2、监控分站、分站电源2.1 每台监控分站配有一套电源箱。
2.2 备用电源箱整齐摆放在电源架上，供电线路应布置整齐，线与线之间间隔均匀地固定在硐室壁上。
5-2、线路及 LED 巷道灯、传感器的安装1、传感器线路、照明线路敷设在硐室拱顶。
2、LED 巷道灯要安装规整，吊顶安装，电缆敷设切勿扭曲，灯具之间的间距参考井下变电所等场所暂定为5000mm。
3、传感器要根据设计要求安装在指定位置。
先将传感器挂架固定在硐室墙壁上，传感器挂在挂架上方。
4、硐室外两组传感器；过渡硐室两组传感器；生存硐室两组传感器；5-3、通信设备、视频监控设备的安装1、通信设备包括有线调度电话和无线救援电话。
有线电话安装在生存硐室中部，通过通信线路和矿调度室直通。
无线电话一般安装在生存硐室一侧（靠经煤矿主巷道的一端），天线要和矿井动力线缆精密缠绕。
2、视频监控摄像头通过光纤连接至矿调度室。
光纤接头要用专用熔接器连接。
第二部分：钻孔管道及电缆安装第六章钻孔管道安装6-1、钻孔管道施工措施工程1、绞车选型及布置根据现场实际情况，在钻孔附近布置两台30T双速绞车。
绞车型号： JH-30，牵引力300KN，绳速0.13 m/s，容绳量400m，绳径Φ31mm，电机功率45 kw，总重量4460kg。
钢丝绳选用φ24.5mm, 2根。
经现场实地考察，开挖基础，浇筑混凝（C30），作为绞车基础，绞车基础尺寸为：长×宽×深（5000×2000×3000mm）。
2、管道下放支架制作、安装根据管路、电缆总长度计算出来总提升重量为7000kg，其中包括Φ108*6mm 无缝钢管320000mm（单根长度7000mm），Φ20焊管320000mm，矿用阻燃电缆MYP 3*16+1*16 320000mm,监控通讯电缆320000mm等。
为确保施工安全，对下放支架进行制作、安装。
支架总高度9000mm，宽度4500mm，长度4500mm。
支架立柱采用Φ219*7mm无缝钢管制作（4根立柱），上部采用30#工字钢作为起重梁，立柱之间采用14#槽钢制作交叉支撑。
下放支架制作完成后对支架进行安装，支架基础尺寸为：长×宽×深（1000×1000×2000mm）,C30。
基础底板采用20mm钢板制作，长×宽（800×800mm），基础螺栓为M24*800，4套。
2、导向滑轮布置根据管路施工平面布置图，在支架顶端的作业平台上，增设导向滑轮支架梁，采用30#工字钢制作，最后在大梁上布置两只10T导向滑轮。
6-2、管道下放方案1、管道下放支架制作完后，对管道进行下放。
2、首先对提升系统进行测试，对绞车供电、保护系统、通讯系统进行测试，在确保无误的情况下，再进行施工。
3、所有准备工作全部准备完毕后，将1#绞车钢丝绳与第一根管道一端固定牢固，启动绞车将管道提升至垂直位置，将2#绞车钢丝绳与管道、电缆等设施用专用卡箍固定牢固。
然后对管道进行下放，当管道下放剩余最后0.5米的时候，停车。
用管道夹板（C向视图）将管道固定好后，放置在钻孔管道上，拆除与管口连接的1#绞车钢丝绳，将拆除后的1#绞车钢丝绳与第二根管道一端固定牢固，启动绞车将管道提升至垂直位置，将第二根管道与第一根管道套管对接后，对管道进行焊接。
焊接完毕后，将2#绞车钢丝绳与管道、电缆等设施用专用卡箍固定牢固。
如此反复，直至管道等设施安装完毕。
4、钻孔设施安装完毕后对措施工程设施进行拆除、回收第七章钻孔电缆敷设7-1、电缆下放方案1电缆卡制作，电缆及钢丝绳滑轮支吊架制作、安装按照厂家及设计院要求制作电缆卡、支架等，制作好后，竖立在电缆入井管口正上方。
支架底部用地锚及拌绳固定，并对钢结构支架进行混凝土浇筑。
2、入井段电缆敷设入井电缆采用钢丝绳固定敷设的方法。
根据所敷设的电缆的长度，计算好电缆地面段长度，电缆入井垂直段长度和井下部分长度。
3、挂设好25吨导向滑轮，地面导向滑轮由地锚固定。
4、电缆运输到位，电缆及钢丝绳滑轮支架以后，即可进行电缆敷设。
敷设电缆时，用Ф22钢丝绳副绳穿过导向滑轮进入电缆入井口，下入3米左右，开始与电缆卡连接固定。
电缆滚支架放在电缆入井口10米远左右, 电缆盘用Φ100㎜的圆钢滚杠托在支架上, 正对电缆入井方向，人工盘动电缆盘，电缆越过托辊，拖动电缆入井。
一边下放电缆和钢丝绳，一边卡固电缆及钢丝绳，将电缆在钢丝绳上卡连固定，电缆卡每隔5m固定一个。
当电缆入井长度达到电缆套管长度后，电话联系井下，组织人员在井下避难硐室开始人工拖动电缆。
当电缆入井后地面剩余长度为电缆套管上出口地面电缆沟至地面配电室馈出柜距离长度并放上适当余量时，在钢丝绳滑轮支架上固定Ф24.5副绳，副绳另一端与Ф24.5电缆吊钢丝绳卡固连接, Ф24.5电缆吊钢丝绳留适当长度截断，绕过工字钢梁的钢丝绳护绳环卡固永久固定，拆除Ф24.5副绳。
第三部分：质量、工期控制及安全技术措施第八章质量控制、安全8-1、工程质量目标投标方项目组将提高现场实施人员的质量意识，强化实施质量管理，完善质量保证体系，落实实施人员质量责任制，确保本系统项目的质量。
