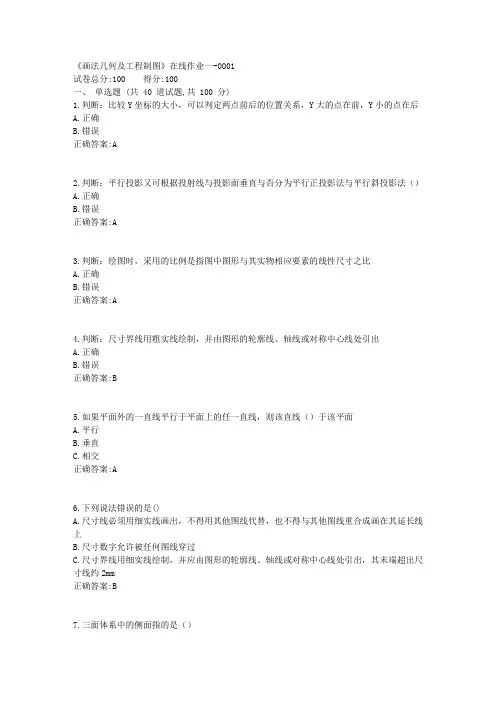

《画法几何及工程制图》在线作业一-0001试卷总分:100 得分:100一、单选题 (共 40 道试题,共 100 分)1.判断：比较Y坐标的大小，可以判定两点前后的位置关系，Y大的点在前，Y小的点在后A.正确B.错误正确答案:A2.判断：平行投影又可根据投射线与投影面垂直与否分为平行正投影法与平行斜投影法（）A.正确B.错误正确答案:A3.判断：绘图时，采用的比例是指图中图形与其实物相应要素的线性尺寸之比A.正确B.错误正确答案:A4.判断：尺寸界线用粗实线绘制，并由图形的轮廓线、轴线或对称中心线处引出A.正确B.错误正确答案:B5.如果平面外的一直线平行于平面上的任一直线，则该直线（）于该平面A.平行B.垂直C.相交正确答案:A6.下列说法错误的是()A.尺寸线必须用细实线画出，不得用其他图线代替，也不得与其他图线重合成画在其延长线上B.尺寸数字允许被任何图线穿过C.尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中心线处引出，其末端超出尺寸线约2mm正确答案:B7.三面体系中的侧面指的是（）A.VB.WC.H正确答案:B8.A.AB.BC.CD.D正确答案:C9.判断：绘图铅笔铅芯的软硬用字母“B”和“H”表示。

B前的数值越大，表示铅芯越硬A.正确B.错误正确答案:B10.为作图方便起见．通常选用（）作为旋转轴A.投影面平行线B.投影面垂直线C.投影面相交线正确答案:B11.判断：完整的尺寸一般由尺寸界线、尺寸数字组成A.正确B.错误正确答案:B12.当一个立体全部贯穿另一个立体时，这样的相贯称为（）A.互贯B.全贯正确答案:B13.侧面投影反映平面的实形；正面投影、水平投影均积聚为一条直线段，且分别平行于OZ、OYH轴A.正平面B.水平面C.侧平面14.判断：由若干平面所围成的立体称为多面体，它的每个表面都是多边形。

A.正确B.错误正确答案:A15.判断：尺寸应注在视图外面，以免数字与图线相交A.正确B.错误正确答案:A16.判断：棱柱的各棱线互相平行，若用一个垂直于棱线的正截面截棱柱，则沿截交线展开后，截交线成为一直线，且展开后的各棱线垂直于该直线A.正确B.错误正确答案:A17.判断：如果一条直线与平面互相平行，则在该平面内一定存在与该直线平行的直线A.正确B.错误正确答案:A18.直线与平面相交，则（）相交于一点A.一定B.不一定正确答案:A19.图纸有正反两面，用橡皮擦拭容易起毛的一面是（）A.正面B.反面正确答案:B20.在三面投影体系中，Z坐标值大小反映两点的（）位置A.前后B.左右C.上下21.迹点的其他投影（）在直线的相应投影与投影轴的相交处A.不在B.必C.不一定正确答案:B22.由若干平面所围成的立体称为（）A.多面体B.曲面体正确答案:A23.垂直于一平面的直线，其投影（）于该平面上投影面平行线的相应投影A.垂直B.不垂直正确答案:A24.点的水平投影到OX轴的距离等于（）到OZ轴的距离A.水平投影B.侧面投影正确答案:B25.确定一条属于已知平面的直线的几何条件是：该直线上的（）点属于已知平面A.1B.2C.3D.4正确答案:B26.点的正面投影和（）的连线垂直OZ轴A.水平投影B.侧面投影正确答案:B27.判断：直线段的真实长度称为实长；线段的投影一定不反映其实长；线段的实长也要通过作图求得。

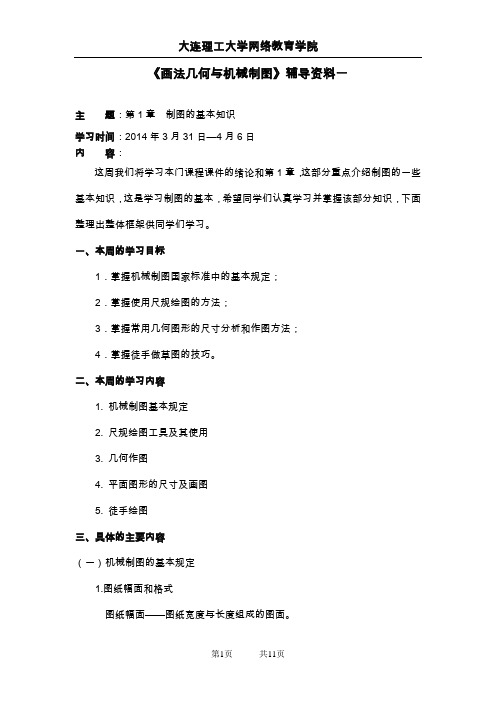

《画法几何与机械制图》辅导资料一主题：第1章制图的基本知识学习时间：2014年3月31日—4月6日内容：这周我们将学习本门课程课件的绪论和第1章，这部分重点介绍制图的一些基本知识，这是学习制图的基本，希望同学们认真学习并掌握该部分知识，下面整理出整体框架供同学们学习。

一、本周的学习目标1．掌握机械制图国家标准中的基本规定；2．掌握使用尺规绘图的方法；3．掌握常用几何图形的尺寸分析和作图方法；4．掌握徒手做草图的技巧。

二、本周的学习内容1. 机械制图基本规定2. 尺规绘图工具及其使用3. 几何作图4. 平面图形的尺寸及画图5. 徒手绘图三、具体的主要内容（一）机械制图的基本规定1.图纸幅面和格式图纸幅面——图纸宽度与长度组成的图面。

图框——图纸上限定绘图区域的线框。

标题栏——由名称及代号区、签字区、更改区和其他区组成的栏目。

基本图纸幅面有五种代号：A0、A1、A2、A3、A4。

图框在图纸上必须用粗实线画出,图样绘制在图框内部。

其格式分为不留装订边和留装订边两种。

2.比例比例——图中图形与实物相应要素的线性尺寸之比。

同一机件的各个视图应采用相同的比例，并在标题栏中标明。

当某视图采用不同的比例时，必须另行标注。

3.字体字体——图中汉字、字母、数字的书写形式。

4.图线图线——图中采用各种型式的线。

绘制机械图样使用的基本图线：粗实线、细实线、细虚线、细点画线、细双点画线、波浪线、双折线、粗虚线、粗点画线。

机械制图中通常采用粗细两种线宽，其比例关系为2 : 1，粗线宽度优先采用0.5mm或0.7mm。

图线的画法：(1)细虚线、细点画线、细双点画线与其他图线相交时，应交于画或长画处；(2)细虚线直接在实线延长线上相接时,细虚线应留出空隙。

(3)细虚线圆弧与实线相切时,细虚线圆孤应留出间隙。

(4)画圆的中心线时,圆心应是长画的交点,细点画线两端应超出轮廓2～5mm。

(5)考虑缩微制图的需要,两条平行线之间的最小间隙一般不小于0.7 mm。

------------------------------------------------------------------------------------------------------------------------------(判断题) 1: 左右手件简化画法不属于特定画法。

A: 错误B: 正确正确答案:(判断题) 2: 画组合体视图的基本法方是应用形体分析法。

A: 错误B: 正确正确答案:(判断题) 3: 断面分为移出断面和重合断面。

A: 错误B: 正确正确答案:(判断题) 4: 剖视图分为全剖视图、半剖视图和局部剖视图。

A: 错误B: 正确正确答案:(判断题) 5: 轴测图是将物体连同其参考直角坐标系，沿不平行于任一坐标面的方向，用平行投影法将其投射在单一投影面上所得到的具有立体感的图形。

A: 错误B: 正确正确答案:(判断题) 6: 从形体分析角度来说，组合体都是由基本体叠加、切割而成。

因此，应先分析组合体的尺寸标注，然后再分析基本体的尺寸标注。

A: 错误B: 正确正确答案:(判断题) 7: 在特定结构或要素画法中，钢筋可用单根粗实线表示。

A: 错误B: 正确正确答案:(判断题) 8: 正轴测投影分三种：正等轴测投影、正二等轴测投影和正三等轴测投影。

A: 错误B: 正确正确答案:(判断题) 9: 画轴测剖视图的方法由两种：先画后剖和先剖后画。

A: 错误B: 正确正确答案:(判断题) 10: 简化画法应避免不必要的视图和剖视图。

A: 错误B: 正确正确答案:(判断题) 11: 多个立体相交相贯线的求法和两个立体相交相贯线的求法是不一样的。

------------------------------------------------------------------------------------------------------------------------------A: 错误B: 正确正确答案:(判断题) 12: 真实尺寸注法属于规定注法。

北理工《机械制图1》在线作业一、单选题：1.（单选题）断面图标注中，不配置在剖切线延长线上的对称移出断面图（） (满分A要标注齐全B可省略箭头C可省略标注正确:B2.（单选题）产品图样中所标注的尺寸，未另加说明时，则所指是机件的（） (满分A最后完工尺寸B原坯料尺寸C加工中尺寸D参考尺寸正确:A3.（单选题）为了得到断面的真实形状，剖切平面一般应（）零件上被剖切部分的轮廓线。

(满分 A平行于B相交即可C垂直于正确:C4.（单选题）在装配图剖视图中，在不致引起误解时，剖切平面后不需表达的部分（） (满分A可省略不画B必须画出正确:5.（单选题）画装配图时，两零件的接触面画一条线，不接触面画（） (满分A一条线B两条线C两种均可正确:6.（单选题）下列关于断面图的阐述正确的是（） (满分:)A是体的投影，要将剖切面之后的结构的投影画出B是面的投影，仅画出断面的形状正确:7.（单选题）那种销常与槽型螺母配合使用，起防松作用。

（） (满分:)A圆柱销B圆锥销C开口销D梯形销正确:8.（单选题）下列表述中不属于面面相对位置的是（） (满分:)A相交B相错C平行D垂直正确:9.（单选题）如果点A在V面则说明点A的（）坐标为零。

(满分:)AXBYCZ正确:10.（单选题）关于双折线的几种说法中，正确的是（） (满分:)A任何情况下可以采用B只可以用作断裂边界线正确:11.（单选题）装配图中，指引线应自所指零件的可见轮廓内引出，并在末端画一圆点。

其中指引线应用（）(满分:)A粗实线B细实线C细点画线正确:12.（单选题）下列一组公差带代号，哪一个可与基准轴￠50h7形成过盈配合？（） (满分:)A￠50F8B￠50H8C￠50K8D￠50S8正确:13.（单选题）两螺纹孔或螺纹孔与光孔相贯时，其相贯线按螺纹的（）画出。

(满分:)A大径B小径C中径正确:14.（单选题）单叶双曲回转面指的是（） (满分:)A由一直母线围绕与之相交的轴线作回转运动所形成B由一直母线围绕与之相错的轴线作回转运动所形成C由一直母线围绕与之平行的轴线作回转运动所形成D由一圆母线围绕其直径作回转运动所形成正确:15.（单选题） (满分:)AABBCCDD正确:16.（单选题）平面与圆球相交，其截交线的空间形状是（） (满分:)A椭圆B直线C双曲线D圆正确:17.（单选题）相贯线的空间形状与下列哪个因素没有关系（） (满分:)A两曲面立体的形状B两曲面立体的大小C两曲面立体的相对位置D两曲面立体与投影面的相对位置正确:18.（单选题）画销连接图时，当剖切平面通过销的轴线时，销按（）绘制。

北交《机械制图（专)》在线作业一0一、单选题：1.（单选题）已知直齿圆柱齿轮的齿数Z＝60，模数m＝3，其分度圆直径是() (满分A180B186C174D185正确答案:A2.（单选题）在螺纹标注中，M36表示的是（） (满分A粗牙普通螺纹B细牙普通螺纹C梯形螺纹D锯齿形螺纹正确答案:A3.（单选题）φ30h6/k7的含义是，基本尺寸为φ30的（） (满分A基孔制间隙配合B基轴制间隙配合C基孔制过渡配合D基轴制过渡配合正确答案:D4.（单选题）φ30h6/f7的含义是，基本尺寸为φ30的（） (满分A基孔制间隙配合B基轴制间隙配合C基孔制过渡配合D基轴制过渡配合正确答案:5.（单选题）在螺纹标注中，M36x2表示的是（） (满分A粗牙普通螺纹B细牙普通螺纹C梯形螺纹D锯齿形螺纹正确答案:6.（单选题）我们在标注尺寸时，应注意同一方向尺寸的尺寸链不能_闭合且应开口在 (满分:) A靠左或靠右B并不重要的地方C靠上或考下D任意地方正确答案:7.（单选题）滚动轴承由四种基本结构组成但不包括() (满分:)A内外圈B滚动体C保持架D轴承座正确答案:8.（单选题）尺寸线用（）画出 (满分:)A粗实线B细实线C细虚线D细点画线正确答案:9.（单选题）梯形螺纹的牙型符号为（） (满分:)ABBTrCMDG正确答案:10.（单选题）某图纸一角度为30°，改图采用比例2:1，则该角实际大小（） (满分:)A15°B30°C60°D90°正确答案:11.（单选题）两个一般位置平面相交，其交线是() (满分:)A空间曲线B直线C平面曲线D折线正确答案:12.（单选题）垂直于Ｖ面的平面称为（） (满分:)A正垂面B铅垂面C侧垂面D一般面正确答案:13.（单选题）图样中所标注的尺寸（） (满分:)A所示机件的最后完工尺寸B绘制图样的尺寸，和比例有关C以毫米为单位时，必须标注计量单位的代号后名称D只确定机件的大小正确答案:14.（单选题）符号表示该表面是用（）方法获得的 (满分:)A不去除材料B去除材料C机械加工D抛光正确答案:15.（单选题）两等直径的圆柱轴线正交相贯，其相贯线（） (满分:)A椭圆B直线C圆D圆弧正确答案:二、多选题：16.（多选题）正投影的基本性质包括（） (满分:)A显实性B积聚性C类似性D平行性正确答案:17.（多选题）尺寸标注有（）组成。
