砌体围墙计算工具2013

1、 高厚比验算[]βμμβ210/≤=h H围墙上端为自由端，作为悬臂构件，则H H 20=；据《砌体结构设计规范》（GB 50003-2011）表6.1.1可得：当砂浆强度等级≥M7.5时，墙体允许高厚比[]β取26；由于监狱围墙厚度为500mm ，大于240mm ，且无开洞、未设置构造柱等，即修正系数1μ、2μ均取1.0由26500/2/2≤⨯==H h H β可得，当墙体高度大于6.5m 时，墙体高厚比不满足要求。

2、受压承载力验算fA N ϕ≤围墙计算长度取b=1m ，墙厚h=500mm ，围墙砌筑砂浆强度取M2.5，砖抗压强度等级取MU10，由《砌体结构设计规范》（GB 50003-2011）表3.2.1-1可得：砌体抗压强度设计值为1.30MPa ；围墙上端附加线荷载（巡逻道自重、栏杆及附属管道等）取7.0 kN/m ；巡逻道活荷载标准值取3.5 kN/m 2；结构重要系数取1.0，调整系数取1.0；砖墙砌体容重取20 kN/m 3；)4.12.1(210qik ci n i Qi L K Q L GK S S S N ψγγγγ∑=++=}2.10.15.30.14.10.10.7200.15.02.1{0.1⨯⨯⨯⨯+⨯+⨯⨯⨯⨯⨯=）（H NkN fA 6500.15.01030.10.13=⨯⨯⨯⨯=ϕ3、受弯承载力验算W f M tm ≤围墙计算长度取b=1m ，墙厚h=500mm ，基本风压取0.70kN/m 2，分项系数取1.4，据《砌体结构设计规范》（GB 50003-2011）表3.2.2可得：当砂浆强度取M7.5时，普通烧结砖MPa f tm 7.1=)0.17.02/1(4.12H F H M ⨯+⨯⨯⨯⨯=，F 为风荷载作用于钢网墙上的荷载12/107.123bh W f tm ⨯⨯=4、受弯构件的受剪承载力验算bz f V v ≤风荷载产生的总剪力）F H V +⨯⨯⨯=0.17.0(4.1据《砌体结构设计规范》（GB 50003-2011）表3.2.2可得：当砂浆强度取M7.5时，普通烧结砖MPa f v 7.1=3/2107.13v h b bz f ⨯⨯⨯=。

【2013计价】脚手架工程计算规则及计价外脚手架、里脚手架房屋围护结构浇灌、砌筑、装修计算规则：按图示结构外墙外边线长度乘以外墙高度以平方米计算；不扣除门窗洞、空圈洞口等所占面积，突出墙外宽度在24cm以内的墙垛、附墙烟囱等不计算脚手架，突出墙外宽度超过24cm以外时，按图示结构尺寸展开并入外脚手架工程量计算。

砖石围墙、挡土墙计算规则：按墙中心线乘以室外设计地坪至墙顶的平均高度以平方计算。

砌筑高度不大于3.6m时，按里脚手架计算；砌筑高度大于3.6m时，按相应高度的外脚手架计算，定额租赁材料量乘系数0.19；砖砌围墙、挡土墙执行单排外脚手架定额；石砌围墙、挡土墙执行双排外脚手架定额。

混凝土柱计算规则：按图示柱结构外围周长另加3.6m乘以柱高以平方米计算；按相应高度的单排外脚手架计算，定额租赁材料量乘以系数0.19；砖柱计算规则：按图示柱结构外围周长另加3.6m乘以柱高以平方米计算；高度不大于3.6m时，按里脚手架计算；高度大于3.6m时，按相应高度的单排外脚手架计算，定额租赁材料量乘以系数0.19；石柱计算规则：按图示柱结构外围周长另加3.6m乘以柱高以平方米计算；高度不大于3.6m时，按里脚手架计算；高度大于3.6m时，按相应高度的双排外脚手架计算，定额租赁材料量乘以系数0.19；砖基础计算规则：按砖基础长度（外墙基础取外墙中心线长，内墙基础取内墙净长线）乘以垫层上表面砖基础平均高度以平方米计算；砌筑高度不大于3.6m者，按里脚手架计算；砌筑高度大于3.6m者，按相应高度的单排外脚手架计算，定额租赁材料量乘以系数0.19；室内管沟墙计算规则：按墙长乘以墙的平均高度以平方米计算；砌筑高度不大于3.6m者，按里脚手架计算；砌筑高度大于3.6m者，按相应高度的单排外脚手架计算，定额租赁材料量乘以系数0.19；混凝土内墙计算规则：按墙面垂直投影面积执行相应高度的单排外脚手架定额，不扣除门、窗、空圈洞口等所占面积；执行相应高度的单排外脚手架定额，定额租赁材料量乘以系数0.19；室内单梁、连续梁计算规则：按梁长乘以设计室内陆坪至单梁上表面之间的高度以面积计算；执行相应高度的双排外脚手架定额，定额租赁材料量乘以系数0.19；地下室外墙计算规则：按图示结构外墙外边线长度乘垫层底面至室外设计地坪间的高度以平方米计算；执行相应高度的双排外脚手架定额，定额租赁材料量乘以系数1.5；建筑物内墙体的砌筑计算规则：按墙面垂直投影面积计算，不扣除门、窗、空圈洞口等所占面积；内墙砌筑高度超过3.6米时，执行相应高度的单排外脚手架定额，定额租赁材料量乘以系数0.19。

清单计量规则简洁版1（2013新）A.1、土石方工程一、平整场地：按设计图示尺寸以建筑物首层建筑面积计算二、挖一般土方；按设计图示尺寸以体积计算三、挖沟槽土方/沟槽土方：（1）房屋建筑按设计图示尺寸以基础垫层底面积乘以挖土深度计算；（2）构筑物按最大水平投影面积乘以挖土深度（原地面平面标高至坑底高度）以体积计算。

四、冻土开挖：按设计图示尺寸开挖面积乘厚度以体积计算五、挖淤泥、流沙：按设计图示位置、界限以体积计算六、管沟土方：（1）以米计量，按设计图示以管道中心线长度计算。

（2）以立方米计量，按设计图示管底垫层面积乘以挖土深度计算；无管底垫层按管外径的水平投影面积乘以挖土深度计算。

A.2、石方工程一、挖一般石方：按设计图示尺寸以体积计算。

二、挖沟槽石方：按设计图示尺寸沟槽底面积乘以挖石深度以体积计算。

三、挖基坑石方：按设计图示尺寸基坑底面积乘以挖石深度以体积计算。

四、基底摊座：按设计图示尺寸以展开面积计算。

五、管沟石方：（1）以米计量，按设计图示以管道中心线长度计算。

（2）以立方米计量，按设计图示截面积乘以长度计算。

A.3、回填一、回填方：按设计图示尺寸以体积计算。

(1)场地回填：回填面积乘平均回填厚度；(2)室内回填：主墙间面积乘回填厚度，不扣除间隔墙。

(3)基础回填：挖方体积减去自然地坪以下埋设的基础体积（包括基础垫层及其他构筑物）二、余方弃置：按挖方清单项目工程量减利用回填方体积（正数）计算。

三、缺方内运：按挖方清单项目工程量减利用回填方体积（负数）计算。

B地基处理与边坡支护工程B.1地基处理一、换填垫层：按设计图示尺寸以体积计算。

二、铺设计土工合成材料：按设计图示尺寸以面积计算。

三、预压地基/强夯地基/振冲密实（不填料）：按设计图示尺寸以加固面积计算。

四、振冲桩（填料）：(1)以米计量，按设计图示尺寸以桩长计算。

(2)以立方米计算，按设计桩截面积乘以桩长以体积计算。

五、砂石桩：(1)以米计量，按设计图示尺寸以桩长（包括桩尖）计算。

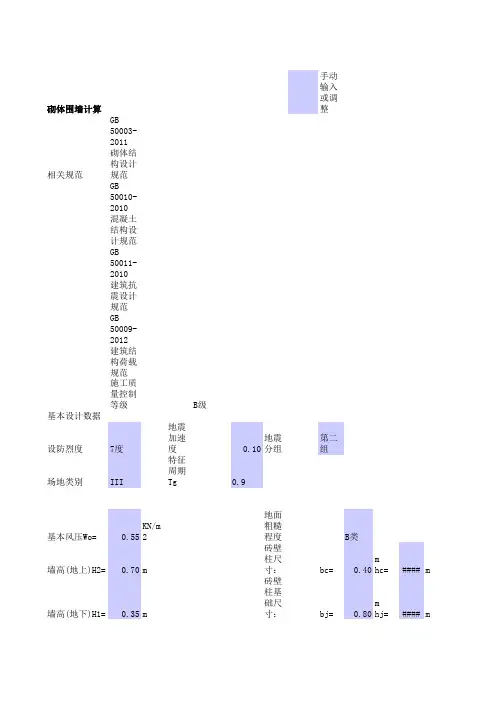

砌体围墙计算手动输入或调整相关规范GB 50003-2011 砌体结构设计规范GB 50010-2010 混凝土结构设计规范G B 50011-2010 建筑抗震设计规范GB 50009-2012 建筑结构荷载规范施工质量控制等级B级基本设计数据设防烈度7度地震加速度0.10地震分组第二组场地类别III 特征周期Tg 0.9基本风压Wo=0.55KN/m2地面粗糙程度B类墙高(地上)H2=0.70m 砖壁柱尺寸：bc=0.40m hc=####m 墙高(地下)H1=0.35m 砖壁柱基础尺寸bj=0.80m hj=####m 墙高H = 1.05m （从墙顶至基础顶）砖壁柱距离：l=8.00m 墙厚h=0.24mγg1= 1.92KN/m2烧结多孔砖10(MU)混合砂浆M(Mb) 5.0γg2=8.00KN/m31. 墙高厚比验算：β=(Ho/h)≤μ1μ2[β]《砌体规范》6.1.1Ho= 2.10m Ho：墙、柱的计算高度《砌体规范》5.1.3注2μ1= 1.56μ1：自承重墙允许高厚比的修正系数《砌体规范》6.1.3μ2= 1.00μ2：有门窗洞口墙允许高厚比的修正系数《砌体规范》6.1.4[β]=24.00[β]：墙、柱允许高厚比《砌体规范》表6.1.1β=(Ho/h)=8.75≤μ1μ2[β]=37.44满足要求2.局压验算：N l ≤γfA l《砌体规范》5.2.1《砌体规范》5.2.2砌体的抗压强度设计值f 1.5Mpa《砌体规范》3.2.1砖壁柱基础面积Ao0.8m2影响砌体局部抗压强度的计算面积砖壁柱面积A l0.16m2砂浆强度调整系数γa 0.8《砌体规范》3.2.3砌体局部抗压强度提高系数γ= 1.7> 1.5取γ= 1.5《砌体规范》5.2.2砖柱自重N l =1.35*γg 2*Al*H=0.44KN≤γfA l=γa γfA l=326KN 满足要求3.风荷载验算：风荷载标准值Wk=βz μs μzWo 《荷载规范》8.1.1受剪构件的承载力V≤(fv+αμσo)A 《荷载规范》5.5.1风压高度变化系数μz 1《荷载规范》8.2.1风荷载体型系数μs 1.3《荷载规范》表8.3.1第34项高度Z的处风振系数βz 1《荷载规范》8.4.1规定0.72KN/m2两柱间墙地面处风荷载产生的总剪力标准值：4KN 两柱间墙地面处风荷载产生的总剪力设计值：5.61KN 砌体的抗剪强度设计值fv 0.11Mpa 《砌体规范》表3.2.2砌体的抗压强度设计值f 1.5Mpa 《砌体规范》3.2永久荷载的分项系数γG 1.2《荷载规范》3.2.4修正系数α=0.6《砌体规范》5.5.1永久荷载设计值产生的水平截面平均压应力σo:σo=γG*H2*γg1/h=0.01N/mm2≤0.8f= 1.2满足要求砖砌体自重：砖壁柱容重：Wk=βz μs μzWo=Vwo=Wk*l*H2=V=1.4*Vwo=剪压复合受力影响系数μ=0.26-0.082σo/f=0.2596V= 5.61KN≤(fv+αμσo)A=213KN满足要求折合1米宽墙段0.726.74.抗震验算：砌体沿阶梯形截面破坏的抗震抗剪强度设计值fv E=δN*fv《抗规》7.2.6普通砖、多孔砖墙体的截面抗震受剪承载力验算V E≤fv E*A/γRE《抗规》7.2.7-1地面以上高度墙体产生的压应力σo=γg1*H2/h= 5.6KN/m2∵σo/fv=0.051∴δN=0.80967《抗规》表7.2.6fvE=δN*fv=89.064KN砌体承载力抗震调整系数γRE=1《抗规》表5.4.2fvE*A/γRE=21.38KN特征周期Tg0.90《抗规》表5.1.4-2水平地震影响系数最大值αmax0.08《抗规》表5.1.4-1阻尼比ξ0.05《抗规》5.1.5曲线下降段的衰减指数γ=0.9+(0.05-ξ)/(0.3+6ξ)=0.9《抗规》5.1.5-1阻尼调整系数ε2=1+(0.05-ξ)/(0.08+1.6*ξ)=1《抗规》5.1.5-3自振周期T=0.6*n=0.6*1=0.6相应于结构基本自振周期的水平地震影响系数值α1α1=ε2*αmax*(Tg/T)^γ=0.1152《抗规》图5.1.5结构等效总重力荷载Geq=γg1*H2= 1.344KN结构总水平地震作用标准值F ek=α1*Geq=0.1549KN《抗规》5.2.1-1剪力系数λ0.016《抗规》表5.2.5地震剪力标准值V EK=Fek=0.15KN>λ*Geq=0.0215KN满足要求地震剪力设计值VE=1.3*VEK=0.2013KNVE=0.2KN≤fvE*A/γRE=21.38KN满足要求1、墙厚为240mm时，μ1取1．2；墙厚为90mm时，μ1取1．5；当墙厚小于24Omm且大于90mm时，μ1按插入法取值。

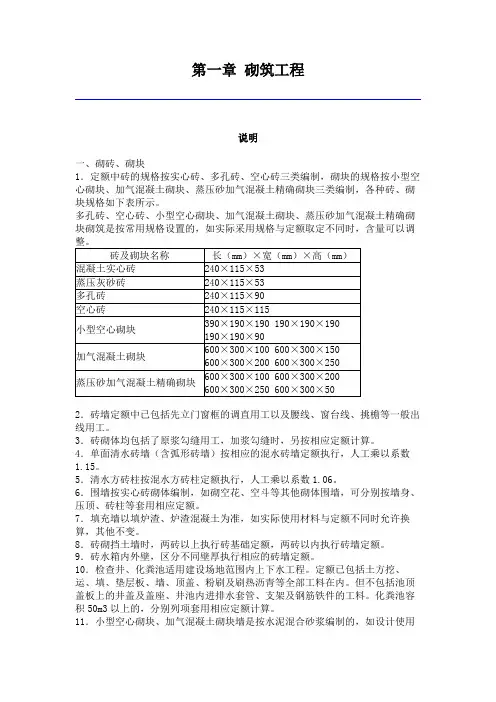

第一章砌筑工程说明一、砌砖、砌块1．定额中砖的规格按实心砖、多孔砖、空心砖三类编制，砌块的规格按小型空心砌块、加气混凝土砌块、蒸压砂加气混凝土精确砌块三类编制，各种砖、砌块规格如下表所示。

多孔砖、空心砖、小型空心砌块、加气混凝土砌块、蒸压砂加气混凝土精确砌块砌筑是按常用规格设置的，如实际采用规格与定额取定不同时，含量可以调2．砖墙定额中已包括先立门窗框的调直用工以及腰线、窗台线、挑檐等一般出线用工。

3．砖砌体均包括了原浆勾缝用工，加浆勾缝时，另按相应定额计算。

4．单面清水砖墙（含弧形砖墙）按相应的混水砖墙定额执行，人工乘以系数1.15。

5．清水方砖柱按混水方砖柱定额执行，人工乘以系数1.06。

6．围墙按实心砖砌体编制，如砌空花、空斗等其他砌体围墙，可分别按墙身、压顶、砖柱等套用相应定额。

7．填充墙以填炉渣、炉渣混凝土为准，如实际使用材料与定额不同时允许换算，其他不变。

8．砖砌挡土墙时，两砖以上执行砖基础定额，两砖以内执行砖墙定额。

9．砖水箱内外壁，区分不同壁厚执行相应的砖墙定额。

10．检查井、化粪池适用建设场地范围内上下水工程。

定额已包括土方挖、运、填、垫层板、墙、顶盖、粉刷及刷热沥青等全部工料在内。

但不包括池顶盖板上的井盖及盖座、井池内进排水套管、支架及钢筋铁件的工料。

化粪池容积50m3以上的，分别列项套用相应定额计算。

11．小型空心砌块、加气混凝土砌块墙是按水泥混合砂浆编制的，如设计使用水玻璃矿渣等粘结剂为胶合料时，应按设计要求另行换算。

12．砖砌圆弧形空花、空心砖墙及圆弧形砌块砌体墙按直形墙相应定额项目人工乘以系数1.10。

二、砌石1．定额中粗、细料石（砌体）墙按400mm×220mm×200mm，柱按450mm×220mm×200mm，踏步石按400mm×200mm×100mm规格编制的。

2．毛石墙镶砖墙身是按内背镶1/2砖编制的，墙体厚度为600mm。

1基本设计数据：基本风压 w 0=kN/m2墙高 H = m (从墙顶至地坪)墙厚 t =m采用M5混合砂浆砌MU10蒸压灰砂砖f tm1 =N/m2(沿齿缝)f tm2 =砖壁柱尺寸：b=m h=m砖壁柱距离：l=m 结构重要性系数取2荷载计算：（参照门规附录A进行风荷载计算）μs =μz =w k =μs μz w 0 =kN/m2分项系数：结构重要性系数取0.93墙承载力计算3lx/ly =墙视为3边固定1边自由板计算弯矩，查计算手册得弯矩系数如下：（μ＝1/6）跨中水平弯矩系数：跨中竖向弯矩系数：支座水平弯矩系数：支座竖向弯矩系数：跨中水平弯矩Mx = kN.m 跨中竖向弯矩My = kN.m 支座水平弯矩Mx 0 =kN.m 支座竖向弯矩My 0 ＝kN.m剪力 V=3承载力验算：取1m墙计算截面抵抗矩 W =1*t 2/6=m 3沿齿缝破坏验算：M/W =N/m2<OK0.160.850.620.00960.060.03780.00560.07840.05690.090.4110.370.483.61.40.90.752.50.241.440.160.80.6沿通缝破坏验算：M/W = N/m2<OK抗剪：4壁柱承载力计算：4壁柱根部弯矩M=0.5*1.4*w k *l 0*H 2=kN.m 4根据砌体规范4.2.8条，取每侧翼缘宽度为m则计算壁柱抗弯截面矩如下：中和轴高度（距翼缘外侧）y1＝(1.8*2*0.24*0.12+0.37*0.24*0.36)/(3.6*0.24+0.37*0.24)=my2=0.48-0.142= mI=(0.0833*3.6*0.243+0.0833*0.37*0.243+3.6*0.24*0.0222+0.37*0.24*0.2182)=W1=I/y1=m 3W2=I/y2=m34按通缝抗拉验算壁柱承载力M/W2=N/m2>>不通过设置钢筋混凝土壁柱：（按悬臂梁确定计算）用理正进行计算：240x240混凝土构造柱，配4-14钢筋, 8-200箍筋0.089.450.069.210.080.3386.486E-022.725E-020.3471.80.1420.08N/m2(沿通缝)9.21E-03m4。

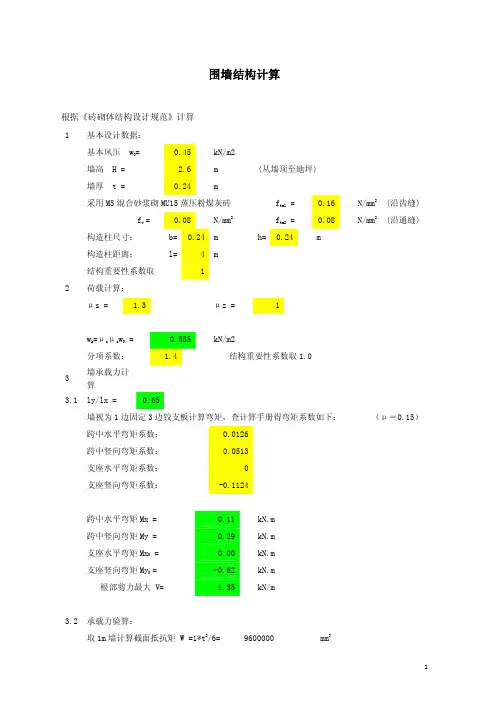

围墙结构计算根据《砖砌体结构设计规范》计算1 基本设计数据：基本风压 w0= 0.45 kN/m2墙高 H = 2.6 m (从墙顶至地坪)墙厚 t = 0.24 m采用M5混合砂浆砌MU15蒸压粉煤灰砖f tm1 = 0.16 N/mm2(沿齿缝)f v = 0.08 N/mm2f tm2 = 0.08 N/mm2(沿通缝)构造柱尺寸：b= 0.24 m h= 0.24 m构造柱距离：l= 4 m结构重要性系数取 12 荷载计算：μs = 1.3 μz = 1w k=μsμz w0 = 0.585 kN/m2分项系数： 1.4 结构重要性系数取1.03 墙承载力计算3.1 ly/lx = 0.65墙视为1边固定3边铰支板计算弯矩，查计算手册得弯矩系数如下：（μ＝0.15）跨中水平弯矩系数：0.0126跨中竖向弯矩系数：0.0513支座水平弯矩系数：0支座竖向弯矩系数：-0.1124跨中水平弯矩Mx = 0.11 kN.m跨中竖向弯矩My = 0.29 kN.m支座水平弯矩Mx0 = 0.00 kN.m支座竖向弯矩My0 = -0.62 kN.m根部剪力最大 V= 1.35 kN/m3.2 承载力验算：取1m墙计算截面抵抗矩 W =1*t2/6= 9600000 mm3沿齿缝破坏验算：M/W = 0.012 N/mm2< 0.16 OK 沿通缝破坏验算：M/W = 0.065 N/mm2< 0.08 OK 抗剪：f v bz= 12.80 KN/m > 1.35 OK1 已知：荷载数据：轴向压力设计值N = 13.00kN弯矩设计值M = 0.62kN.m几何数据：相邻间墙间距s = 4000mm墙厚h = 240mm墙高H = 2600mm墙体材料：蒸压粉煤灰普通砖砌体强度等级：MU15；砂浆强度等级：M5；抗压强度：f = 1.50MPa计算要求：1) 无筋砌体受压承载力计算2) 无筋砌体高厚比验算-------------------------------------------------------2 受压承载力计算：H0 = 0.4s + 0.2H = 2120mmγβ= 1.2e = M/N = 47.69mmβ= γβH0/h = 10.60由砂浆强度等级得, α= 0.0015φ0 = 1 / (1 + αβ2) = 0.86φ= 1 / (1 + 12(e/h + sqrt(1/12(1/φ0 - 1)))2) = 0.45b = s = 4000mmA = bh = 960000mm2结论：N = 13.00kN ≤φfA = 652.29kN，满足。
