Matlab高级绘图技巧

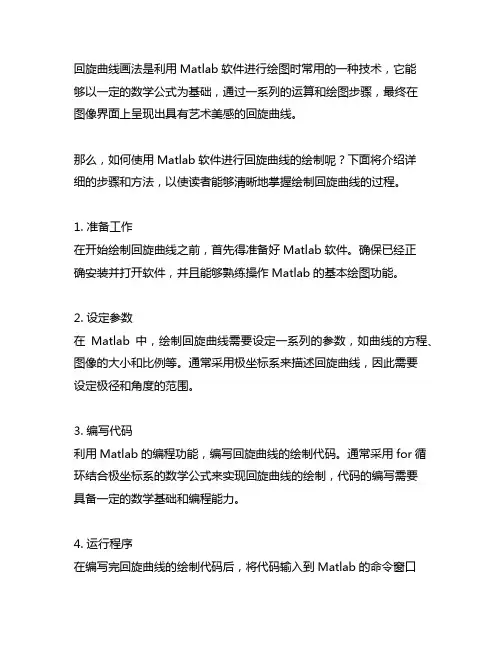

回旋曲线画法是利用Matlab软件进行绘图时常用的一种技术，它能够以一定的数学公式为基础，通过一系列的运算和绘图步骤，最终在图像界面上呈现出具有艺术美感的回旋曲线。

那么，如何使用Matlab软件进行回旋曲线的绘制呢？下面将介绍详细的步骤和方法，以使读者能够清晰地掌握绘制回旋曲线的过程。

1. 准备工作在开始绘制回旋曲线之前，首先得准备好Matlab软件。

确保已经正确安装并打开软件，并且能够熟练操作Matlab的基本绘图功能。

2. 设定参数在Matlab中，绘制回旋曲线需要设定一系列的参数，如曲线的方程、图像的大小和比例等。

通常采用极坐标系来描述回旋曲线，因此需要设定极径和角度的范围。

3. 编写代码利用Matlab的编程功能，编写回旋曲线的绘制代码。

通常采用for循环结合极坐标系的数学公式来实现回旋曲线的绘制，代码的编写需要具备一定的数学基础和编程能力。

4. 运行程序在编写完回旋曲线的绘制代码后，将代码输入到Matlab的命令窗口或脚本文件中，并执行程序。

在程序执行完毕后，将在Matlab的图像界面上显示出绘制好的回旋曲线图案。

5. 调整优化绘制出的回旋曲线可能不尽如人意，可能需要进行一些调整和优化。

比如调整曲线的颜色、线型和粗细，使图案更加美观和符合要求。

6. 结果展示将绘制好的回旋曲线图案展示给其他人，或者保存为图片文件进行共享。

也可以将绘制过程和结果发布到Matlab社区或论坛上，与他人交流和学习经验。

通过以上步骤，我们可以清晰地了解到使用Matlab软件进行回旋曲线的绘制过程。

借助Matlab强大的数学计算和图像处理功能，我们能够轻松绘制出令人赏心悦目的回旋曲线，为科研和艺术创作提供了便利和可能。

希望本文能够对读者有所帮助，谢谢！绘制回旋曲线是Matlab中的一项高级绘图技术，在科学研究和工程领域具有广泛的应用。

随着计算机软件和硬件的不断发展，利用Matlab绘制回旋曲线也变得更加简便和高效。

Mat1ab技术工程图形绘制引言Mat1ab是一种极为强大的技术工程软件，提供了丰富的绘图功能。

在各个领域的科学研究和工程实践中，MatIab的图形绘制功能起到了至关重要的作用。

本文将介绍Mat1ab的技术工程图形绘制相关知识，并通过实例展示其应用。

一、MatIab绘图基础MatIab提供了多种绘图函数和工具箱，可以绘制各种类型的图形，如二维直线图、散点图、曲线图、柱状图、等高线图等。

其中最常用的绘图函数是p1ot函数。

p1ot函数可以用于绘制二维直线图和曲线图。

通过指定横坐标和纵坐标的数值,可以绘制出对应的线条。

此外，还可以通过设置线条的颜色、线型和线宽等参数，使得绘图更具美感和可读性。

二、技术工程绘图实例以下是一个工程实例，展示了如何使用MatIab进行技术工程图形绘制。

假设我们要绘制一条压力-体积图曲线，用于描述气体在不同压力下体积的变化关系。

首先，我们需要定义一组压力和体积的数据。

假设我们有以下数据：压力(P)：[12345678910]体积(V)：[105321.51.21.11.051.011]我们可以使用p1ot函数将这组数据绘制成一条曲线图：''v mat1abP=[12345678910];V=[105321.51.21.11.051.011];p1ot(P,V,T，，'1ineW汕h',2);在这段代码中，P表示横坐标，V表示纵坐标，K表示线条颜色为红色，1ineWidh表示线宽为2个像素。

运行这段代码，我们就可以得到一条表示压力一体积关系的曲线。

三、MatIab图形美化除了基本的绘图功能外，MatIab还提供了一些图形美化技巧，帮助我们生成更具视觉效果的技术工程图形。

首先，我们可以设置图形的标题、坐标轴标签和图例，使得图形的含义更加清晰明了：'''mat1abHt1eC压力.体积关系图，)；X1abeIc压力(P),);y1abe1C体积(V),);IegendC压力•体积曲线’)；其次，我们可以设置坐标轴的刻度范围和标记，使得图形的比例更加合理：''v mat1abx1im([012]);y1im([012]);xticks(0:2:12);yticks(0:2:12);最后，我们还可以添加网格线和背景颜色，提升图形的可读性：''v mat1abgridon;set(gca,,Co1or1,[0.90.90.9]);、、、通过这些简单的技巧，我们可以将简单的线条图美化为一个专业的技术工程图形。

MATLAB常见绘图问题及解决方法一、引言MATLAB作为一种强大的科学计算和数据可视化工具，广泛应用于各个领域。

在进行数据分析和可视化过程中，经常会遇到一些绘图问题。

本文将针对一些常见的绘图问题进行探讨，并提供相应的解决方法，帮助读者更好地使用MATLAB进行数据可视化。

二、数据处理与准备在进行绘图前，首先需要对数据进行处理和准备。

常见的问题包括数据清洗、数据类型转换以及数据筛选与排序等。

在MATLAB中，可以使用各种功能强大的函数来解决这些问题。

例如，可以使用"readtable"函数读取Excel中的数据，并使用"table2array"函数将表格转换为数组。

此外，还可以使用"sort"函数对数据进行排序，或者使用"unique"函数去除重复值。

三、基本绘图函数的使用MATLAB提供了丰富的基本绘图函数，如"plot"、"bar"、"scatter"等，可以根据需求选择适合的函数进行绘图。

然而，在使用这些函数时，也会遇到一些常见的问题。

1. 如何设置坐标轴范围在绘制图形时，经常需要设置坐标轴的范围，以确保所展示的数据能够完整显示。

可以使用"xlim"和"ylim"函数来设置x轴和y轴的范围。

例如，使用"xlim([0,10])"将x轴范围设置为0到10。

2. 如何设置坐标轴标题为了使图形更加清晰明了，可以为坐标轴添加标题。

可以使用"xlabel"和"ylabel"函数来设置x轴和y轴的标题。

例如，可以使用"xlabel('时间（s）')"来为x轴添加标题。

3. 如何添加图例在绘图时，可能同时展示多条曲线或者多个数据集，此时需要添加图例以区分不同的曲线或数据。

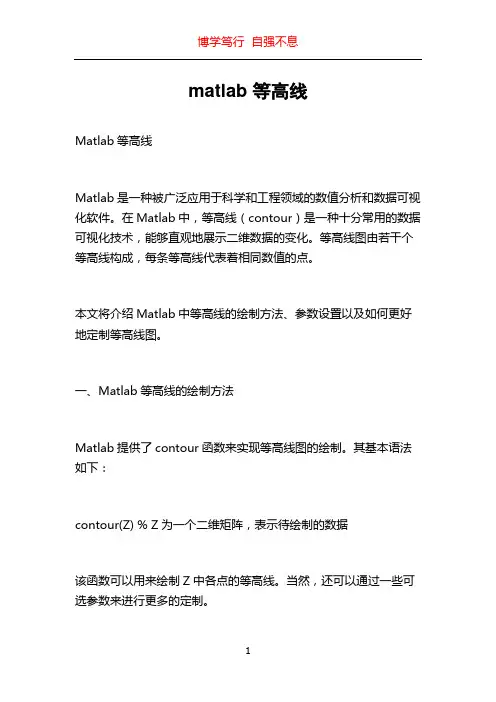

matlab 等高线Matlab等高线Matlab是一种被广泛应用于科学和工程领域的数值分析和数据可视化软件。

在Matlab中，等高线（contour）是一种十分常用的数据可视化技术，能够直观地展示二维数据的变化。

等高线图由若干个等高线构成，每条等高线代表着相同数值的点。

本文将介绍Matlab中等高线的绘制方法、参数设置以及如何更好地定制等高线图。

一、Matlab等高线的绘制方法Matlab提供了contour函数来实现等高线图的绘制。

其基本语法如下：contour(Z) % Z为一个二维矩阵，表示待绘制的数据该函数可以用来绘制Z中各点的等高线。

当然，还可以通过一些可选参数来进行更多的定制。

例如，要绘制矩阵Z的等高线图，可以使用以下代码：Z = [1 2 3; 4 5 6; 7 8 9];contour(Z);二、Matlab等高线的参数设置contour函数支持许多可选参数，可以用来调整等高线图的外观和细节。

下面介绍一些常用的参数：1. levels：可以通过levels参数来设定绘制的等高线的数量，其语法为：contour(Z, levels)其中，levels为一个向量，包含了要绘制的每条等高线的数值。

例如，我们可以通过以下代码绘制等高线图，并指定每个等高线的数值：Z = [1 2 3; 4 5 6; 7 8 9];levels = [2 4 6 8];contour(Z, levels);2. 'LineColor'：可以通过设置LineColor参数来指定等高线的颜色。

其语法为：contour(Z, 'LineColor', color)其中，color可以是预设颜色、RGB颜色值或16进制颜色代码。

例如，我们可以通过以下代码将等高线的颜色设置为红色：Z = [1 2 3; 4 5 6; 7 8 9];contour(Z, 'LineColor', 'r');3. 'LineWidth'：可以通过设置LineWidth参数来指定等高线的宽度。

matlab绘图的一些技巧1.在坐标轴上任意标上感兴趣的刻度。

用XTick、YTick、ZTick。

如图1.如：x=0:0.1:10;y=x.^2;h=plot(x,y,'o',x,y);set(gca,'YTick',[0,10,25,50,80,99],'XTick',[0.5,8,10]); 用XTickLabel、YTickLabel、ZTickLabel属性把标记标签从数值改为字符串。

如图2.如将y轴上的值80用字符串代替：x=0:0.1:10;y=x.^2;h=plot(x,y,'o',x,y);set(gca,'YTickLabel','0|10|25|50|cutoff|99');图1图22.使用多个x轴和y轴XAxisLocation和YAxisLocation属性指定在图形的哪一侧放置x轴和y轴。

如图3.x1=0:0.01:10;y1=sin(x1);h1=line(x1,y1,'Color','r');ax1=gca;set(ax1,'XColor','r','YColor','r');ax2=axes('Position',get(ax1,'Position'),'XAxisLocation','top','YAxisLocation','right','Color','none',' XColor','k','YColor','k');x2=x1;y2=cos(x2);h2=line(x2,y2,'Color','k','Parent',ax2);图33.连接图形与变量（更新自变量或因变量的值）用数据源属性XDataSource、YDataSource、ZDataSource及refreshdata.可以做动画。

第2章MA TLAB二维绘图 (2)2.1 二维绘图基本流程 (2)2.2 二维图形的基本绘图命令 (4)2.2.1 高级绘图命令 (4)2.2.2低级绘图命令 (6)2.2 二维图形的修饰 (8)2.2.1 坐标轴的调整 (8)2.2.1.1 调整坐标轴的范围 (8)2.2.1.2 调整坐标轴的状态 (9)2.2.1.3 保存坐标轴的范围 (11)2.2.1.4 保存坐标轴的状态 (11)2.2.2画出或取消网格线 (12)2.2.3设置坐标轴的名称 (12)2.2.4设置图形标题 (13)2.2.5在图形中显示文字 (14)2.2.5.1用坐标轴确定文字位置 (14)2.2.5.2用鼠标确定位置显示文字 (15)2.2.6 图形的标定和颜色条 (16)2.2.7 使用绘图工具栏标注图形 (18)2.3 填充图形的绘制 (19)2.4 多坐标系绘图与图形窗口的分割 (20)2.4.1 图形叠印法 (20)2.4.2 子图的绘制 (21)2.5 特殊坐标图形的绘制 (22)2.5.1 绘制极坐标图形 (23)2.5.2对数/半对数坐标系绘图 (23)2.6 特殊二维图形的绘制 (24)2.4.3 直方图 (24)2.4.1 柱状图和面积图 (26)2.4.2 饼图 (28)2.4.4 离散数据绘图 (28)2.4.5 等高线图 (30)2.4.6 向量图 (31)2.7 函数绘图 (34)2.7.1 fplot函数 (34)2.7.2函数function的定义 (35)2.8 工作空间直接绘图 (36)2.9 手工绘图方式 (38)2.10 小结 (41)第2章MATLAB二维绘图数据可视化是MATLAB一项重要功能，它所提供的丰富绘图功能，使得从繁琐的绘图细节中脱离出来，而能够专心于最关心的本质。

通过数据可视化的方法，工程科研人员可以对自己的样本数据的分布、趋势特性有一个直观的了解。

本章将重点介绍MA TLAB二维图形的绘制方式，并按照完整的步骤来说明一个图形产生的流程，以便将数据以图形形式来识别。

实验四MATLAB 高级图形绘制一、实验目的及要求：1.熟悉各种绘图函数的使用；2.掌握图形的修饰方法和标注方法；3.了解MATLAB 中图形窗口的操作。

二、实验内容：1．用图形表示连续调制波形Y=sin(t)sin(9t)及其包络线。

程序代码如下：包络线：2．x=［－2π，2π］，y1=sinx、y2=cosx、y3=sin2x、y4=cos 2x①用MATLAB语言分四个区域分别绘制的曲线，并且对图形标题及横纵坐标轴进行标注。

程序：结果：②另建一个窗口，不分区，用不同颜色、线型绘出四条曲线，并标注图例注解。

程序：结果：③绘制三维曲线：⎪⎩⎪⎨⎧=≤≤==)cos()sin()200()cos()sin(t t t z t t y t x π程序：结果：3．绘制极坐标曲线ρ=asin(b+nθ),并分析参数a、b、n对曲线形状的影响。

（1）a=1;b=1;n=1（2）a=10;b=1;n=1（3）a=10;b=10;n=1 （4）a=10;b=10;n=10参数a、b、n对曲线形状的影响：由上面绘制的图形可知：a决定图形的大小，当a为整数时，图形半径大小就是a；b决定图形的旋转角度，图形的形状及大小不变；n决定图形的扇叶数，当n 为奇数时，扇叶数为n，当n为偶数时，扇叶数为2n。

三、结论本次实验用到了曲线绘图、三位曲线绘图的知识，与老师上课的内容一致，让我学的matlab绘图的知识得到了巩固，我还学会了如何使用title、subplot、plot、axis等函数。

在做实验的过程复习了hold on指令是覆盖函数继续绘图的意思。

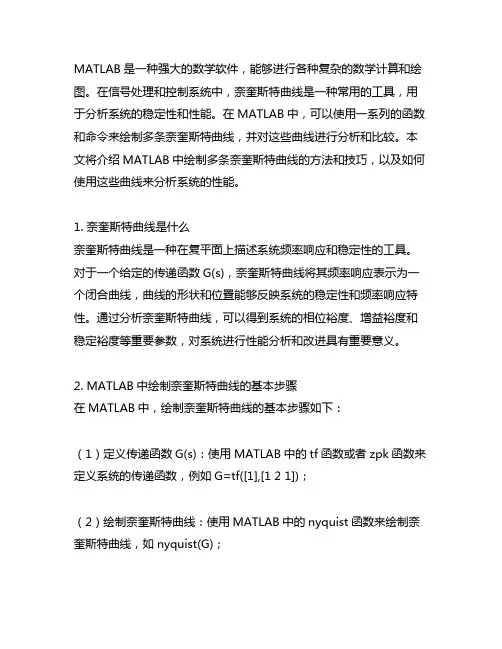

在MATLAB中，绘制多条曲线是非常常见的需求。

通过绘制多条曲线，我们可以直观地比较不同数据之间的关系，分析数据的变化趋势，从而更好地理解数据的特点和规律。

在本文中，我们将介绍在MATLAB中绘制多条曲线的方法，希望能够帮助读者更加熟练地使用MATLAB进行数据可视化和分析。

一、使用plot函数绘制多条曲线在MATLAB中，最常用的绘制曲线的函数是plot函数。

通过plot函数，我们可以轻松地将多组数据绘制成曲线，并在同一张图上进行比较和分析。

下面是使用plot函数绘制多条曲线的基本步骤：1. 准备数据我们需要准备要绘制的多组数据。

假设我们有两组数据x1和y1，以及另外两组数据x2和y2。

这些数据可以是向量、矩阵，甚至是函数表达式。

2. 绘制曲线接下来，我们可以使用plot函数将数据绘制成曲线。

具体的代码如下所示：```matlab绘制第一组数据plot(x1, y1, 'r-'); 'r-'表示红色实线hold on; 将图形保持在同一张图上绘制第二组数据plot(x2, y2, 'b--'); 'b--'表示蓝色虚线hold off; 取消保持图形在同一张图上```通过以上代码，我们可以将两组数据分别绘制成红色实线和蓝色虚线的曲线，并显示在同一张图上。

这样，我们就可以方便地对两组数据进行比较和分析了。

3. 添加图例和标签我们可以通过legend函数添加图例，通过xlabel和ylabel函数添加坐标轴标签，通过title函数添加图标题，使得图像更加清晰和易懂。

二、使用plot3函数绘制三维曲线除了在二维平面上绘制曲线外，MATLAB还提供了plot3函数用于在三维空间中绘制曲线。

使用plot3函数绘制多条三维曲线的步骤与使用plot函数类似，只是需要将数据扩展到三维空间，并指定绘制的坐标系。

具体的代码如下所示：```matlab准备三维数据[x1, y1, z1] = meshgrid(-2:0.2:2, -2:0.2:2, -2:0.2:2);[x2, y2, z2] = meshgrid(-2:0.2:2, -2:0.2:2, -2:0.2:2);v1 = x1.*exp(-x1.^2 - y1.^2 - z1.^2);v2 = x2.*exp(-x2.^2 - y2.^2 - z2.^2);绘制三维曲线plot3(x1, y1, z1, 'r-', 'LineWidth', 2); 'r-'表示红色实线hold on;plot3(x2, y2, z2, 'b--', 'LineWidth', 2); 'b--'表示蓝色虚线hold off;xlabel('X');ylabel('Y');zlabel('Z');legend('Exp(-x^2 - y^2 - z^2)', 'X*Exp(-x^2 - y^2 - z^2)');title('Three-Dimensional Curve');```通过以上代码，我们可以将两组三维数据绘制成红色实线和蓝色虚线的曲线，并显示在同一张图上。
