土木工程cad形考作业1一、土木工程CAD的概述土木工程CAD（计算机辅助设计）是一种利用计算机技术和图形处理软件进行土木工程设计、分析和可视化的技术。
它广泛应用于建筑、道路、桥梁、水利等土木工程领域，提高了设计效率和质量。
二、土木工程CAD的应用领域1.建筑设计：利用CAD软件进行建筑模型的创建、修改和分析，为建筑师提供更加直观、高效的设计工具。
2.道路与桥梁设计：通过CAD技术进行道路、桥梁的三维建模，模拟交通流量，分析工程结构的安全性与稳定性。
3.水利工程设计：应用CAD软件进行水利设施的设计，如水电站、水库、河道整治等，提高水利工程设计的科学性和准确性。
4.岩土工程：利用CAD技术进行地质勘探、地下结构设计、土力学分析等，为岩土工程师提供数据支持。
5.市政工程：在市政设计中应用CAD，如给排水、燃气、电力等，提高设计效率和质量。
三、土木工程CAD的基本功能1.绘图功能：绘制工程图纸，包括平面图、立面图、剖面图等。
2.编辑功能：对绘制好的图纸进行编辑、修改，方便进行设计调整。
3.计算功能：根据设计参数进行工程量的自动计算，为工程预算和成本控制提供依据。
4.分析功能：对工程结构进行力学分析、模拟，评估设计方案的可行性。
5.协同功能：实现多专业、多部门之间的设计协同，提高设计效率。
四、土木工程CAD的操作技巧1.熟练掌握常用CAD软件：如AutoCAD、Revit、Microsoft Visio等。
2.学会使用插件和第三方软件：提高设计效率，如插件：广联达、斯维尔等；第三方软件：理正、启明星等。
3.掌握基本操作命令：如移动、复制、旋转、缩放等，提高绘图速度。
4.学会利用图层管理图纸：合理设置图层属性，使图纸更加清晰、有序。
五、土木工程CAD的实践案例以某桥梁工程为例，通过CAD软件进行桥梁的三维建模、结构分析、施工图绘制等，实现了设计周期缩短、质量提高的目标。
六、总结与展望土木工程CAD技术在工程设计中发挥着越来越重要的作用，未来将向着更加智能化、一体化的方向发展，为工程建设提供更加高效、优质的服务。
2023土木工程cad作业练习本文旨在介绍土木工程CAD作业练的目的和背景。
通过此练，学生将有机会运用CAD软件进行土木工程设计和绘图，以提升他们的技能和实践能力。
土木工程作为一门重要的工程学科，涉及到道路、桥梁、建筑物等基础设施的设计和建造。
而在现代工程实践中，CAD软件已经成为不可或缺的工具之一。
它能够帮助工程师们更加高效地进行设计和绘图，减少错误和成本。
因此，通过土木工程CAD作业练，学生们将研究如何运用CAD软件进行各种土木工程项目的设计和绘图。
此练旨在帮助他们熟悉常用的CAD工具和功能，培养他们的实践能力和创造力。
在练中，学生们将面临不同难度的土木工程项目，需要根据给定的要求和约束条件进行设计和绘图。
他们将研究如何创建平面图、剖面图和立体图，了解工程图的各个组成部分和符号含义。
通过完成这些练，学生们将更好地理解土木工程的实际应用，并能够将理论知识转化为实际操作。
他们将提升自己在土木工程设计和施工方面的能力，为将来的职业发展打下坚实的基础。
总之，土木工程CAD作业练旨在通过实践提升学生们的土木工程设计和绘图能力，使他们能够更好地适应和应对现实工程问题。
本文将讲解土木工程中常用的CAD软件及其基础知识，包括工具的使用、文件操作等。
CAD（计算机辅助设计）是一种广泛应用于土木工程领域的技术，它能够帮助工程师们更高效地进行设计和绘图工作。
以下是一些常用的CAD软件及其基础知识：1.AutoCADAutoCAD是目前最常用的CAD软件之一，它在土木工程领域具有广泛的应用。
使用AutoCAD，工程师可以通过绘制线条、标注尺寸、创建图层等功能，完成各类土木工程图纸的制作。
2.SolidWorksSolidWorks是一种3D建模软件，它在土木工程领域常用于设计和分析复杂的结构和构件。
使用SolidWorks，工程师可以创建三维模型并进行各种模拟和测试，以确保设计的可行性和安全性。
3.RevitRevit是一种BIM（建筑信息模型）软件，它在土木工程领域广泛用于建筑设计和施工过程中的数据管理和协作。

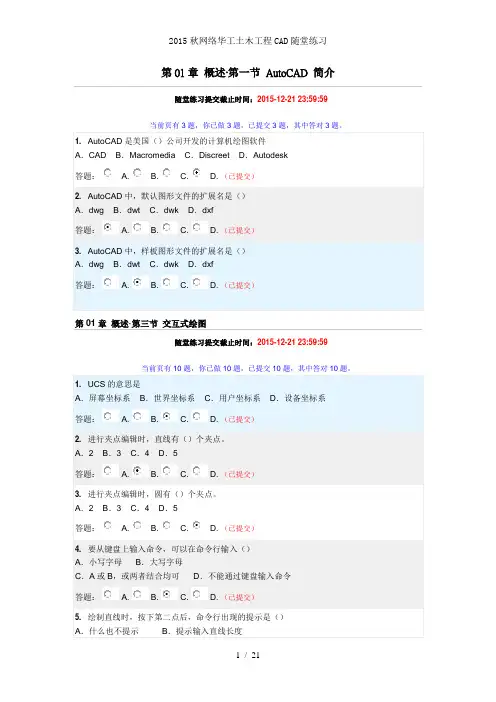

第01章概述·第一节AutoCAD 简介随堂练习提交截止时间：2015-12-21 23:59:59当前页有3题，你已做3题，已提交3题，其中答对3题。
1.AutoCAD是美国（）公司开发的计算机绘图软件A．CAD B．Macromedia C．Discreet D．Autodesk答题： A. B. C. D. （已提交）2.AutoCAD中，默认图形文件的扩展名是（）A．dwg B．dwt C．dwk D．dxf答题： A. B. C. D. （已提交）3.AutoCAD中，样板图形文件的扩展名是（）A．dwg B．dwt C．dwk D．dxf答题： A. B. C. D. （已提交）随堂练习提交截止时间：2015-12-21 23:59:59当前页有10题，你已做10题，已提交10题，其中答对10题。
1.UCS的意思是A．屏幕坐标系 B．世界坐标系 C．用户坐标系 D．设备坐标系答题： A. B. C. D. （已提交）2.进行夹点编辑时，直线有（）个夹点。
A．2 B．3 C．4 D．5答题： A. B. C. D. （已提交）3.进行夹点编辑时，圆有（）个夹点。
A．2 B．3 C．4 D．5答题： A. B. C. D. （已提交）4.要从键盘上输入命令，可以在命令行输入（）A．小写字母B．大写字母C．A或B，或两者结合均可 D．不能通过键盘输入命令答题： A. B. C. D. （已提交）5.绘制直线时，按下第二点后，命令行出现的提示是（）A．什么也不提示 B．提示输入直线长度C ．终止命令D ．提示输入下一点答题： A. B. C. D. （已提交）6. 在用Line 命令绘制封闭图形时，最后一直线可敲入哪个字母后回车而自动封闭。
（ ） (A) C (B) G (C) D (D) 0答题： A. B. C. D. （已提交）7. 用一次Line 命令连续绘出多条直线，在Line 命令末结束，在TO Point 提示下， 敲入哪个字母并回车，可取消上一条直线。

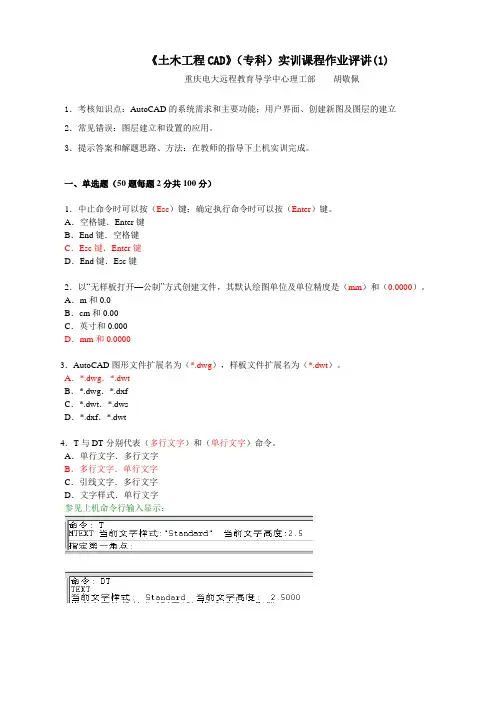

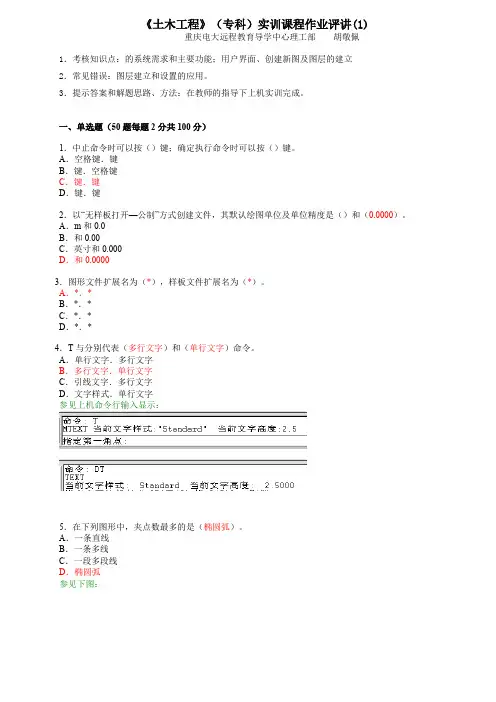

《土木工程CAD》（专科）实训课程作业评讲(1)重庆电大远程教育导学中心理工部胡敬佩1．考核知识点：AutoCAD的系统需求和主要功能；用户界面、创建新图及图层的建立2．常见错误：图层建立和设置的应用。
3．提示答案和解题思路、方法：在教师的指导下上机实训完成。
一、单选题（50题每题2分共100分）1．中止命令时可以按（Esc）键；确定执行命令时可以按（Enter）键。
A．空格键．Enter键B．End键．空格键C．Esc键．Enter键D．End键．Esc键2．以“无样板打开—公制”方式创建文件，其默认绘图单位及单位精度是（mm）和（0.0000）。
A．m和0.0B．cm和0.00C．英寸和0.000D．mm和0.00003．AutoCAD图形文件扩展名为（*.dwg），样板文件扩展名为（*.dwt）。
A．*.dwg．*.dwtB．*.dwg．*.dxfC．*.dwt．*.dwsD．*.dxf．*.dwt4．T与DT分别代表（多行文字）和（单行文字）命令。
A．单行文字．多行文字B．多行文字．单行文字C．引线文字．多行文字D．文字样式．单行文字参见上机命令行输入显示：5．在下列图形中，夹点数最多的是（椭圆弧）。
A．一条直线B．一条多线C．一段多段线D．椭圆弧参见下图：6．若定位距离某点25个单位．角度为45的位置点，需要输入（C ）。
A．25,45B．@25,45C．@25<45D．@45<257．如果在0图层上创建的图块被插入到其他图层上，那么图块颜色．线型等特性将会继承（D ）层上的特性。
A．0图层B．被关闭的图层C．被冻结的图层D．被插入的图层8．（Limits）命令可以设置图形界限；（全部缩放）命令可以显示图形界限。
A．Limits全部缩放B．Options范围缩放C．Limits范围缩放D．Options全部缩放9．在使用【拉伸】命令编辑图形时，需要使用（B ）方式选择对象。

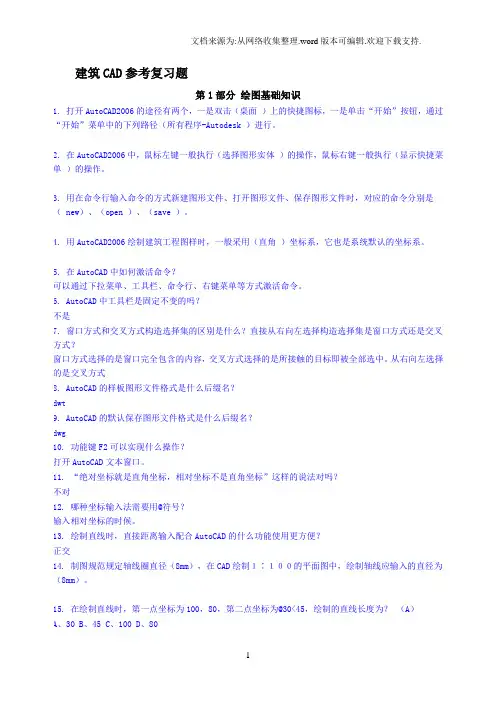

土木工程cad习题集答案土木工程CAD习题集答案土木工程CAD是土木工程领域中不可或缺的工具，它能够帮助工程师们进行设计、分析和施工等各个方面的工作。
然而，在学习过程中，我们常常会遇到一些难题，需要通过习题集来提升自己的能力。
本文将为大家提供一些土木工程CAD习题集的答案，以帮助大家更好地掌握相关知识。
第一章：基础知识1. CAD是什么意思？CAD是计算机辅助设计（Computer-Aided Design）的简称，它是一种利用计算机技术辅助进行设计的方法。
2. CAD的主要应用领域有哪些？CAD主要应用于工程设计、建筑设计、机械设计等领域。
3. CAD的优势是什么？CAD能够提高设计效率、减少错误、方便修改和协作等。
第二章：CAD软件的使用1. 常见的土木工程CAD软件有哪些？常见的土木工程CAD软件有AutoCAD、Civil 3D、MicroStation等。
2. 如何创建一个新的CAD绘图文件？打开软件后，选择“新建”或者使用快捷键Ctrl + N，然后设置绘图文件的名称、单位和纸张大小等参数。
3. 如何绘制一条直线？在CAD软件中，可以通过选择“直线”工具或者使用快捷键L来绘制一条直线。
首先点击起点，然后点击终点，即可完成绘制。
第三章：CAD绘图技巧1. 如何使用CAD软件进行尺寸标注？选择“标注”工具或者使用快捷键D，然后点击需要标注的线段或者图形，CAD 会自动添加尺寸标注。
2. 如何使用CAD软件进行图层管理？选择“图层管理器”工具或者使用快捷键LA，然后可以添加、删除、修改图层，并设置图层的可见性和打印属性等。
3. 如何使用CAD软件进行图形修剪？选择“修剪”工具或者使用快捷键TR，然后点击需要修剪的图形和修剪边界，CAD会自动修剪图形。
第四章：CAD三维建模1. 如何在CAD软件中创建一个立方体？选择“绘制盒子”工具或者使用快捷键BOX，然后设置立方体的起点和终点，CAD会自动创建一个立方体。
《土木工程》（专科）实训课程作业评讲(1)重庆电大远程教育导学中心理工部胡敬佩1．考核知识点：的系统需求和主要功能；用户界面、创建新图及图层的建立2．常见错误：图层建立和设置的应用。
3．提示答案和解题思路、方法：在教师的指导下上机实训完成。
一、单选题（50题每题2分共100分）1．中止命令时可以按（）键；确定执行命令时可以按（）键。
A．空格键．键B．键．空格键C．键．键D．键．键2．以“无样板打开—公制”方式创建文件，其默认绘图单位及单位精度是（）和（0.0000）。
A．m和0.0B．和0.00C．英寸和0.000D．和0.00003．图形文件扩展名为（*），样板文件扩展名为（*）。
A．*．*B．*．*C．*．*D．*．*4．T与分别代表（多行文字）和（单行文字）命令。
A．单行文字．多行文字B．多行文字．单行文字C．引线文字．多行文字D．文字样式．单行文字参见上机命令行输入显示：5．在下列图形中，夹点数最多的是（椭圆弧）。
A．一条直线B．一条多线C．一段多段线D．椭圆弧参见下图：6．若定位距离某点25个单位．角度为45的位置点，需要输入（C ）。
A．25,45B．x25,45C．x25<45D．x45<257．如果在0图层上创建的图块被插入到其他图层上，那么图块颜色．线型等特性将会继承（D ）层上的特性。
A．0图层B．被关闭的图层C．被冻结的图层D．被插入的图层8．（）命令可以设置图形界限；（全部缩放）命令可以显示图形界限。
A．全部缩放B．范围缩放C．范围缩放D．全部缩放9．在使用【拉伸】命令编辑图形时，需要使用（B ）方式选择对象。
A．窗口选择B．窗交选择C．点选D．栏选10．按（B ）键，可以从绘图窗口内切换到文本窗口内。
A．F1B．F2C．F3D．F511．使用“”拉长图线时，不可用的参数有（D ）。
A．增量B．百分数C．动态D．参照12．使用（B）功能可以将光标锁定在预先定义的位置点上。
土木工程cad期末考试试题及答案一、选择题（每题2分，共20分）1. CAD软件中，用于创建直线的命令是？A. LINEB. CIRCLEC. ARCD. POLYLINE答案：A2. 在CAD中，以下哪个命令用于绘制圆？A. CIRCLEB. RECTANGLEC. ELLIPSED. POLYGON答案：A3. 在CAD中，如何快速选择多个对象？A. 使用鼠标左键单击B. 使用鼠标右键单击C. 使用鼠标左键框选D. 使用鼠标右键框选答案：C4. CAD中，哪个命令用于创建多边形？A. POLYLINEB. POLYGONC. RECTANGLED. CIRCLE答案：B5. 在CAD中，如何修改对象的颜色？A. 使用属性面板B. 使用命令行C. 使用图层管理器D. 使用颜色选择器答案：C6. CAD中，哪个命令用于绘制矩形？A. RECTANGLEB. POLYLINEC. POLYGOND. CIRCLE答案：A7. 在CAD中，如何快速复制一个对象？A. 使用COPY命令B. 使用MOVE命令C. 使用ARRAY命令D. 使用MIRROR命令答案：A8. CAD中，哪个命令用于绘制圆弧？A. ARCB. CIRCLEC. ELLIPSED. POLYLINE答案：A9. 在CAD中，如何测量两点之间的距离？A. 使用DIST命令B. 使用MEASURE命令C. 使用LENGTHEN命令D. 使用OFFSET命令答案：A10. CAD中，哪个命令用于绘制椭圆？A. ELLIPSEB. CIRCLEC. ARCD. POLYLINE答案：A二、填空题（每题2分，共20分）1. 在CAD中，创建多线段的命令是________。
答案：POLYLINE2. 用于绘制等距平行线的CAD命令是________。
答案：OFFSET3. 用于创建矩形的CAD命令是________。
答案：RECTANGLE4. 用于创建多边形的CAD命令是________。
《土木工程CAD》第一次大作业
一、作业内容
在计算机上完成题目要求的全部内容。
二、作业要求
1．按1：1比例绘制。
2．尺寸标注参数使用系统缺省配置。
3．分层绘图。
图层、颜色、线型按系统缺省配置。
4．按题目顺序自行安排图形位置。
5．存盘时文件名采用号码。
三、作业题目
1．绘制图框，图框形式：横3。
在标题栏的“设计”栏内填写姓名。
2．绘制平面图形并标注全部尺寸。
3．绘制平面图形并标注全部尺寸（直径尺寸A的数值取整数位）。
小圆直径相等。
第2题图形
第3题图形4．抄画已知两个视图、补绘出俯视图（不标注尺寸）
5、绘制缸盖、缸体的主视图，（不标注尺寸）
6．根据上题缸盖、缸体的主视图和给出的标准件参数，绘制油缸装配图的主视图。
标准件参数
螺栓M8×95 GB 5782-86
螺母M8 GB 97.1-85
垫圈8 GB 6170-86。
答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D. 答题： A. B. C. D.答题： A. B. C. D.答题： A. B. C. D. 参考答案：A答题： A. B. C. D. 参考答案：B答题： A. B. C. D. 参考答案：C答题： A. B. C. D. 参考答案：C答题： A. B. C. D. 参考答案：D答题： A. B. C. D. 参考答案：B答题： A. B. C. D. 参考答案：A答题： A. B. C. D. 参考答案：C答题： A. B. C. D. 参考答案：A答题： A. B. C. D. 参考答案：C答题： A. B. C. D. 参考答案：A答题： A. B. C. D. 参考答案：C答题： A. B. C. D. 参考答案：C答题： A. B. C. D. 参考答案：D答题： A. B. C. D. 参考答案：B答题： A. B. C. D. 参考答案：D答题： A. B. C. D. 参考答案：A答题： A. B. C. D.答题： A. B. C. D. 参考答案：C答题： A. B. C. D. 参考答案：C答题： A. B. C. D. 参考答案：B答题： A. B. C. D. 参考答案：D答题： A. B. C. D. 参考答案：B答题： A. B. C. D. 参考答案：A答题： A. B. C. D. 参考答案：B答题： A. B. C. D. 参考答案：D答题： A. B. C. D. 参考答案：A答题： A. B. C. D. 参考答案：C答题： A. B. C. D. 参考答案：B答题： A. B. C. D. 参考答案：D答题： A. B. C. D. 参考答案：B答题： A. B. C. D. 参考答案：D答题： A. B. C. D. 参考答案：A答题： A. B. C. D. 参考答案：A答题： A. B. C. D. 参考答案：A答题： A. B. C. D. 参考答案：A答题： A. B. C. D. 参考答案：A答题： A. B. C. D. 参考答案：B答题： A. B. C. D. 参考答案：D答题： A. B. C. D. 参考答案：B答题： A. B. C. D. 参考答案：B答题： A. B. C. D. 参考答案：A答题： A. B. C. D. 参考答案：D答题： A. B. C. D. 参考答案：D答题： A. B. C. D. 参考答案：C答题： A. B. C. D. 参考答案：B答题： A. B. C. D. 参考答案：A答题： A. B. C. D. 参考答案：B答题： A. B. C. D. 参考答案：B答题： A. B. C. D. 参考答案：C答题： A. B. C. D. 参考答案：A答题： A. B. C. D. 参考答案：D答题： A. B. C. D. 参考答案：D答题： A. B. C. D. 参考答案：A答题： A. B. C. D. 参考答案：A答题： A. B. C. D. 参考答案：D答题： A. B. C. D. 参考答案：B答题： A. B. C. D. 参考答案：A答题： A. B. C. D. 参考答案：D答题： A. B. C. D. 参考答案：D答题： A. B. C. D. 参考答案：C答题： A. B. C. D. 参考答案：B答题： A. B. C. D. 参考答案：B答题： A. B. C. D. 参考答案：B答题： A. B. C. D. 参考答案：B答题： A. B. C. D. 参考答案：C答题： A. B. C. D. 参考答案：A答题： A. B. C. D. 参考答案：D答题： A. B. C. D. 参考答案：B答题： A. B. C. D. 参考答案：A答题： A. B. C. D. 参考答案：D答题： A. B. C. D. 参考答案：C答题： A. B. C. D. 参考答案：D答题： A. B. C. D. 参考答案：C答题： A. B. C. D. 参考答案：D答题： A. B. C. D. 参考答案：B答题： A. B. C. D. 参考答案：A答题： A. B. C. D. 参考答案：A答题： A. B. C. D. 参考答案：B答题： A. B. C. D. 参考答案：B答题： A. B. C. D. 参考答案：D答题： A. B. C. D. 参考答案：C答题： A. B. C. D. 参考答案：A答题： A. B. C. D. 参考答案：D答题： A. B. C. D. 参考答案：B答题： A. B. C. D. 参考答案：C答题： A. B. C. D. 参考答案：C答题： A. B. C. D. 参考答案：A答题： A. B. C. D. 参考答案：D。
2022年国家开放大学土木工程CAD形成性
考核与大作业答案
（个人作品盗版者可耻）
形考任务一
按1：1比例绘制。
1．绘制平面图形。
（20分）
2．绘制平面图形。
（20分）
3．绘制指北针。
圆的直径为24mm，指针尖为北向，指针尾部宽度为
3mm。
（20分）
4．抄绘下面的平面图形，已知四个小圆直径相等。
（20分）
5．绘制平面图形。
（20分）
答案：
形考任务一.zip
双击或者拖到桌面即可形考任务二
答案：
形考任务二.dwg
双击或者拖到桌面即可大作业一
答案：
大作业一.dwg
双击或者拖到桌面即可大作业二
答案：
大作业二.dwg
双击或者拖到桌面即可
大作业三
答案：
大作业三.dwg
双击或者拖到桌面即可
为了大家方便把作业打包在一个文件：
CAD作业.rar
双击或者拖到桌面即可
所有答案按照最新的绘图要求绘制，绘图软件采用2014版CAD绘制。
各个图均已保存成CAD2007格式。
著作权人：雪域离梦
绘图时间2022年5月26日。
《土木工程CAD》（专科）实训课程作业评讲(2)重庆电大远程教育导学中心理工部胡敬佩1．考核知识点：基本绘图命令应用及图形数据交换2．常见错误：图形地编辑与修改；图形数据交换.3．提示答案和解题思路.方法：在教师地指导下上机实训完成.一.单选题（20题每题2分共86分）1．用LINE命令与PLINE命令分别作一条直线,那么夹点地数目分别为（C）.A．2,2B．2,3C．3,2D．3,3参见下图：2．在没有执行命令地前提下,为何选中地对象不显示夹点（B）.A．系统变是grips被设置为0B．选项中地“启用夹点”被关闭C．对象未被选中,只是线型被设置为虚线D．系统变量highlight被设置地太小.参见下图：3．要表示离现在10单位远,成50度角地点有（A）.A．@10<50B．10＜50Ｃ．10,50Ｄ．50＜104．新建块时,所选取地对象位于哪个层时,该块插入到当前文件地非0层后,块地颜色．线型随当前层设置改变（B）.A．0层B．当前层C．视块地插入层而定D．定义点层5．哪个命令设置AUTOCAD图形边界（C）.A．GRIDB．SNAP和GRIDC．LIMITSD．OPTIONS6．图层名字最长为（A）个字符.A．255B．254C．10D．用户任意7．以下关于“Revolve”命令地叙述正确地是（）.A．截面轮廓线可以是一个或多个不闭合地对象.B．截面轮廓与旋转轴可以不共面.C．截面轮廓可以跨越旋转轴地两侧.D．旋转轴一定要是一条实际存在地直线.8．以下选项中哪个特性不受等比缩放“Scale”命令地影响？（D）A．用“PE”命令设置地线线宽B．在“对象特性中设置地线型”C．用“Donut”命令绘制地圆地宽度D．标注中地箭头大小9．以下说法正确地有（C）A．逆时针角度为正值B．顺时针角度为负值C．角度地正负要依据设置D．以上都不对参见下图：10．下列编辑工具中,不能实现“改变位置”地功能地是（）.A．移动B．比例C．旋转D．阵列11．“ED”命令可以用来修改哪些文字对象？（B）A．属性B．多行文字C．参照块D．外部参照12．刷新屏幕,用以下哪个命令？（A）A．REDRAWB．VIEWRESC．REPAINTD．BLIPS13．作用STRETCH命令,在响应命令提示选择对象时,可输入哪种方式？（A）A．CPB．FC．PD．WP14．鼠标中键可以执行两种操作,一种是实时平移,一种是弹出对象捕捉菜单,可以通过以下哪个系统变量切换两种功能？（B）A．ZoomfactorB．MbuttonpanC．BlipmodeD．Apbox15．绘图窗口与文本窗口地转换是通过（A）功能键来实现地.A．F2B．F5C．F8D．F1016．一个图形上可以有多少种点样式（C）.A．3种B．2种C．1种D．无数种17．在输入一条长度为200地直线时,命令行出现了创建零长度地提示信息,并在某点绘制了一条长度为0地直线,这种情况可能是由于以下哪个种原因造成地？（B）A．坐标数据输入地优先级设置为“键盘输入”.B．坐标数据输入地优先级设置为“对象捕捉”.C．坐标数据输入地优先级设置为“键盘输入,脚本例外”.D．“Windows标准加速键”被关闭.18．如何通过夹点编辑选项来移动（C）.A．直接空格键B．直接回车键C．先按左键再右键D．两次左键19．CAD中可以进行subtract命令地是（C）.A．样条曲线B．表面模型C．实体模型D．轴测图20．以下关于对称,不正确地叙述是（B）.A．平面中地点对称可以通过环形阵列实现.B．平面中地轴对称可以通过“ROTA TE”命令实现.C．平面中地轴对称可以通过“MIRRIOR”命令来实现.D．三维中地平面对称可以通过三维镜像来实现.21．在三点定义UCS时,其中第三点表示（C）.A．坐标系原点B．X轴正方向C．Y轴正方向D．Z轴正方向22．在绘制正等轴测图时,按下（）键可以切换等轴测平面内.A．F2B．F5C．Ctrl+1D．Crtl+223．将一个长方体模型进行分解,可以得到（C）.A．三个面域B．三个矩形边界C．六个面域D．十二条线段24．在AutoCAD中,有关对坐标系地描述,错误地是（D）.A．坐标系分为世界坐标系和用户坐标系B．世界坐标系绝对不可能改变C．用户坐标系可随时改变D．世界坐标系和用户坐标系只能存在一个25．如果需要书写mn,那么需要在【文字格式】编辑器中输入（D）,然后再进行格式堆叠.A．m#nB．m^nC．mn#D．mn^26．SURFTAB1和SURFTAB2是设置（D）地系统变量.A．三维实体地形状B．三维实体地网格密度C．曲面模型地形状D．曲面模型地网格密度27．直线.多段线.样条线能用下面地哪一个选项闭合？（A）A．CloseB．CompleteC．ConnectD．Done28．STA TUS命令显示：（D）A．图形中所有对象地数量B．图形文件地大小C．可用内存大小D．以上都是29．标注样式被（A）后,仅会影响后续地尺寸标注,而已有地尺寸标注则不会产生变化. A．新建B．修改C．替代D．更新30.如图所示地三维模型所使用地是（带边框地体）着色样式.A．消隐B．直实C．概念D．渲染31．使用下列（D）命令可以创建棱台实体模型.A．PyramidB．PolysolidC．ConeD．Wedge32．使用（B）命令可以实现从图（a）到图（b）地转变.A．【Tabsurf】B．【Revsurf】C．【Rulesurf】D．【Edgesurf】33．下列有关【3Darray】命令地叙述错误地是（D）.A．此命令可以将模型在三维空间中成矩形阵列,还可以将模型以指定地轴成环形阵列B．在三维矩形阵列中,行．列．层分别沿着当前UCS地X．Y．Z方向C．当行．列．层等间距为正值时,将沿相应坐标轴正方向生成阵列D．当行．列．层等间距为负值时,将沿相应坐标轴正方向生成阵列34．在下列选项中,（D）不属于AutoCAD提供地视觉样式.A．三维线框B．三维隐藏C．概念D．消隐35．使用下列（B）命令,可以实现从（图a）到（图b）地快速转变.A．RevsurfB．TabsurfC．RulesurfD．Edgesurf36．下列命令中,（C）命令不属于布尔运算命令.A．UNIB．INC．UND．SU37．使用下列（C）命令,可以将线段．圆弧等非闭合对象转化为三维实体.A．ExtrudeB．PolysolidC．RevolveD．Extend38．使用下列（D）命令,可以将一个三维实心体分成两个独立地实心体.A．BRB．SweepC．3dalignD．SL39．在修改编辑时,只以采用交叉多边形窗口选取地编辑命令是（D）.A．拉长B．延伸C．比例D．拉伸40．拉伸命令“stretch”拉伸对象时,不能（A）.A．把圆拉伸为椭圆B．把正方形拉伸成长方形C．移动对象特殊点D．整体移动对象41．point点命令不可以（C）.A．绘制单点或多点B．定距等分直线．圆弧或曲线C．等分角D．定数等分直线,圆弧或曲线42．在AutoCAD中可以给图层定义地特性不包括（D）.A．颜色B．线宽C．打印/不打印D．透明/不透明参见下图：43．单行文字地命令是（B）.A．MTB．DTC．TTD．RT三.判断题（每空2分,共14分）（正确地打“T”,错误地打“F”）1．如果要从现在图形地局部创建新图形文件,可以使用BLOCK或WBLOCK命令（T）2．在运行对象捕捉模式下,仅可以设置一种对象捕捉模式.（F）参见下图：3．在对象捕捉中节点只能在两种情况下可见．对象是用Point来操作地；用标注时标注文字和标注箭头处.（F）参见下图：4．定数等分和定距分中都可以插入块.（T）5．拉长命令在选中对象时只能用交叉窗口选择对象.（F）6．用多行文字编辑器书写“63”,编辑器中应填写地文字为6^3.(F)7．所有在AUTOCAD中生成地直线或曲线对象具有相同地特性.（F）。
《土木工程CAD》作业参考答案作业一1第一阶段可称为CAD的酝酿与准备阶段（1946——1960）。
第二阶段是CAD的形成与发展阶段（1961——1970）。
第三阶段是CAD进入实用化阶段（1971——1980）。
第四阶段是CAD技术的普及和提高阶段（1981至今）2针式打印机：是利用打印钢针撞击色带和纸打击出的点阵组成字符和图形的。
特点是耗材是色带价格底，主要用于带发票，和单据等几联的快递等喷墨打印机：是通过热和电的作用将喷头中的墨水以极高的速度喷到介质上，形成字符或图形，耗材是墨水，优点：彩色还原效果好，机器便宜，一般的打印相片都是用喷墨机，缺点是耗材贵，打印速度慢，故障率高。
激光打印机：是激光扫描技术和电子照相技术相结合的高科技产品，利用激光束扫描光鼓，通过控制激光束的开或关使感光鼓吸或不吸墨粉，感光鼓再把吸附的墨粉转印到纸上而形成打印结果。
耗材是粉和鼓，速度快，故障率少。
但机器比较贵。
3.图形变化一般是对图形的几何信息经过变换后产生新的图形，而图形的几何信息可以用矩阵来表示。
因此，通过矩阵运算即可有效的进行图形的几何变换。
4 P72页在命令行中输入“NEW”命令，然后回车；或在下拉菜单中选择“FileàNew”；或在工具条中选择“StandardToolbaràNew”。
这些命令都可以完成新的图形文件的建立工作5.包含有标题条、下拉菜单条、工具条、命令行、屏幕菜单、绘图区、和状态条。
6命令回退：Ctrl+Z删除：E7图层是通过将不同性质的对象放置在不同的层上，用户通过控制层的特性可方便的显示和编辑处在不同层上的图形对象。
一幅图形可以由多个图层构成，每个图层又可包含图形上的不同部分。
可以把图层想象成绘图用的没有厚度的透明图纸，各图层之间完全对齐。
对绘图所用的每一图层可以指定不同的线型、颜色或状态，并可将具有相同线型和颜色的对象放到相同的图层上，这样可以使图层的管理有序，图形绘制效率大大提高。
1. AutoCAD是美国（）公司开发的计算机绘图软件A．CAD B．Macromedia C．Discreet D．Autodesk答题： A. B. C. D. （已提交）参考答案：D问题解析：2. AutoCAD中，默认图形文件的扩展名是（）A．dwg B．dwt C．dwk D．dxf答题： A. B. C. D. （已提交）参考答案：A问题解析：3. AutoCAD中，样板图形文件的扩展名是（）A．dwg B．dwt C．dwk D．dxf答题： A. B. C. D. （已提交）参考答案：B问题解析：1. UCS的意思是A．屏幕坐标系B．世界坐标系C．用户坐标系D．设备坐标系答题： A. B. C. D. （已提交）参考答案：C问题解析：2.进行夹点编辑时，直线有（）个夹点。
A．2 B．3 C．4 D．5答题： A. B. C. D. （已提交）参考答案：B问题解析：3.进行夹点编辑时，圆有（）个夹点。
A．2 B．3 C．4 D．5答题： A. B. C. D. （已提交）参考答案：D问题解析：4.要从键盘上输入命令，可以在命令行输入（）A．小写字母 B．大写字母C．A或B，或两者结合均可D．不能通过键盘输入命令答题： A. B. C. D. （已提交）参考答案：C问题解析：5.绘制直线时，按下第二点后，命令行出现的提示是（）A．什么也不提示B．提示输入直线长度C．终止命令D．提示输入下一点答题： A. B. C. D. （已提交）参考答案：D问题解析：6.在用Line命令绘制封闭图形时，最后一直线可敲入哪个字母后回车而自动封闭。
（）(A) C (B) G (C) D (D) 0答题： A. B. C. D. （已提交）参考答案：A问题解析：7.用一次Line命令连续绘出多条直线，在Line命令末结束，在TO Point 提示下，敲入哪个字母并回车，可取消上一条直线。
（）(A) C (B) U (C)@ (D) 0答题： A. B. C. D. （已提交）参考答案：B问题解析：8.绘制矩形时，需要提供的信息是（）A．起始角、宽度和高度B．矩形四个角的坐标C．矩形对角线的对角坐标D．矩形三个相邻角的坐标答题： A. B. C. D. （已提交）参考答案：C问题解析：9.用窗口方式选择图形时，窗口的拖动方向应该（）A．从左到右B．从右到左C．从上到下D．从下到上答题： A. B. C. D. （已提交）参考答案：A问题解析：10.用交叉窗口方式选择图形时，窗口的拖动方向应该（）A．从左到右B．从右到左C．从上到下D．从下到上答题： A. B. C. D. （已提交）参考答案：B问题解析：1.可以进行数据单位与精度设置的命令是（）A．DDUNITS B．LIMITSC．ZOOM D．UNITS答题： A. B. C. D. （已提交）参考答案：A问题解析：2.使用偏移（offset）命令对圆进行偏移时，得到的结果是（）A．改变了圆的位置B．改变了圆的半径C．得到与原始圆同心的圆D．不能对圆使用该命令答题： A. B. C. D. （已提交）参考答案：B问题解析：1.建立与修改文字样式的命令是（）A．style B．textC．dtext D．ddedit答题： A. B. C. D. （已提交）参考答案：A问题解析：2.可以输入多行文本的命令是（）A．text B．dtextC．mtext D．ddedit答题： A. B. C. D. （已提交）参考答案：C问题解析：3.可以输入单行文本的命令是（）A．text B．ddtextC．mtext D．ddedit答题： A. B. C. D. （已提交）参考答案：A问题解析：4.要建立文字“Φ60±0.5”，应该输入的内容是（）A．%%60%%u0.5 B．%%u60%%p0.5C．%%c60%%p0.5 D．%%p60%%d0.5答题： A. B. C. D. （已提交）参考答案：C问题解析：1.某图层内的图形不能编辑和删除，但仍然可以显示在屏幕上，并能够捕捉和标注尺寸，这种图层的状态是（）A．冻结B．解冻C．锁定D．解锁答题： A. B. C. D. （已提交）参考答案：C问题解析：2.有关0层，说法正确的是（）A．可以删除B．可以改名C．使系统默认图层D．只有0层存在时，不能将其关闭答题： A. B. C. D. （已提交）参考答案：C问题解析：3.有关加锁后的图层，错误的说法是（）A．层内的图形无法编辑B．不能继续向该层内绘制新图形C．层内的图形可以被选择D．不能改变层内的图形的图层答题： A. B. C. D. （已提交）参考答案：B问题解析：4.用“两点”方式绘制圆时，两点之间的距离等于圆的（）A．最短弦长B．周长C．半径D．直径答题： A. B. C. D. （已提交）参考答案：D问题解析：5.使用圆角命令时，通常需要首先（）A．设置圆角的半径B．设置圆角的修剪属性C．选择圆角的两个边D．没有顺序，可任意进行答题： A. B. C. D. （已提交）参考答案：A问题解析：6.修剪命令需要选择的两个要素及顺序是（）A．剪切边和修剪对象B．修剪对象和剪切边C．剪切边和直线上的点D．只要是两个相交对象即可答题： A. B. C. D. （已提交）参考答案：A问题解析：7.可以将直线拉长的命令是（）A．lengthen B．longC．leng D．strenth答题： A. B. C. D. （已提交）参考答案：A问题解析：8.用CIRCLE命令在一个三角形中画一内接圆，在提示3P／2P／TTR<CENTER&NBSP;POINT>下，应采用哪种方式最佳。
土木工程cad形考作业1【原创版】目录1.土木工程 CAD 形考作业 1 简介2.CAD 在土木工程中的应用3.作业 1 的具体内容和要求4.完成作业 1 的步骤和技巧5.注意事项和常见问题正文一、土木工程 CAD 形考作业 1 简介土木工程 CAD（计算机辅助设计）形考作业 1，是针对土木工程专业学生进行的一次计算机辅助设计实践操作考核。
通过此次作业，学生可以加深对 CAD 软件的理解和应用能力，为将来的工程实践打下基础。
二、CAD 在土木工程中的应用计算机辅助设计（CAD）在土木工程领域具有广泛的应用。
通过 CAD 软件，工程师可以快速、准确地完成各种土木工程设计，如建筑结构、道路桥梁、给排水系统等。
同时，CAD 软件还可以方便地进行设计修改和优化，提高工程质量和设计效率。
三、作业 1 的具体内容和要求土木工程 CAD 形考作业 1 主要包括以下几个方面的内容和要求：1.根据给定的图纸和参数，绘制一座桥梁的结构图。
2.确保图纸的准确性和规范性，包括尺寸标注、线型、图层管理等。
3.使用 CAD 软件的相关功能，如复制、粘贴、旋转、缩放等，进行设计修改和优化。
4.完成图纸的布局和打印，以便进行展示和交流。
四、完成作业 1 的步骤和技巧1.熟悉图纸和参数：在开始绘制桥梁结构图之前，需要认真阅读图纸和参数，确保理解正确。
2.创建新图纸：根据要求，创建一个新的 CAD 图纸，并设置合适的单位和比例尺。
3.绘制桥梁结构：使用 CAD 软件提供的绘图工具，如线、圆、矩形等，按照图纸和参数要求，绘制桥梁的各个部分。
4.添加标注和说明：为图纸添加尺寸标注、文字说明等，确保图纸的准确性和规范性。
5.使用快捷键：在绘制过程中，可以使用 CAD 软件提供的快捷键，提高操作效率。
6.设计修改和优化：根据需要，使用 CAD 软件的相关功能，如复制、粘贴、旋转、缩放等，进行设计修改和优化。
7.布局和打印：完成图纸绘制后，进行布局设置，以便于展示和交流。
随堂练习提交截止时间：2020-06-14 23:59:59当前页有10题，你已做10题，已提交10题，其中答对8题。
1.(单选题) AutoCAD是美国（）公司开发的计算机绘图软件A．CAD B．Macromedia C．Discreet D．Autodesk答题： A. B. C. D. （已提交）参考答案：D2.(单选题) AutoCAD中，默认图形文件的扩展名是（）A．dwg B．dwt C．dwk D．dxf答题： A. B. C. D. （已提交）参考答案：A3.(单选题) AutoCAD中，样板图形文件的扩展名是（）A．dwg B．dwt C．dwk D．dxf答题： A. B. C. D. （已提交）参考答案：B4.(单选题) 通常我们在定义绘图环境时使用最多的是( )对话框 A．选项 B. 自定义 C. 环境设置 D. 标准答题： A. B. C. D. （已提交）参考答案：A5.(单选题) 要从键盘上输入命令，可以在命令行输入（）A．小写字母 B．大写字母C．A或B，或两者结合均可 D．不能通过键盘输入命令答题： A. B. C. D. （已提交）参考答案：C6.(单选题) （）命令可以恢复最近一次被ERASE命令删除的图元。
A．UNDO B．U C．OOPS D．REDO答题： A. B. C. D. （已提交）参考答案：B7.(单选题) 滚动鼠标中心滚轮，可以实现的功能是（）A. 对绘图区进行缩小和放大B. 对图形进行缩小和放大C. 切换到下一个图形文件D. 向下滚动页面答题： A. B. C. D. （已提交）参考答案：A8.(单选题) 不能正确选择图形的是（）A．鼠标点选 B．鼠标框选C．交叉窗口选择 D．输入图形名称答题： A. B. C. D. （已提交）参考答案：D9.(单选题) 关于删除图形，以下说法不正确的是（）A．选中图形后按下del键B．选择删除按钮，再选择要删除的图形C．必须先选择图形，再执行删除命令D．输入Erase命令，选择要删除的图形答题： A. B. C. D. （已提交）参考答案：C10.(单选题) 绘制直线时，按下第二点后，命令行出现的提示是（）A．什么也不提示 B．提示输入直线长度C．终止命令 D．提示输入下一点答题： A. B. C. D. （已提交）参考答案：D11.(单选题) 在用Line命令绘制封闭图形时，最后可敲入哪个字母后回车而自动封闭。
