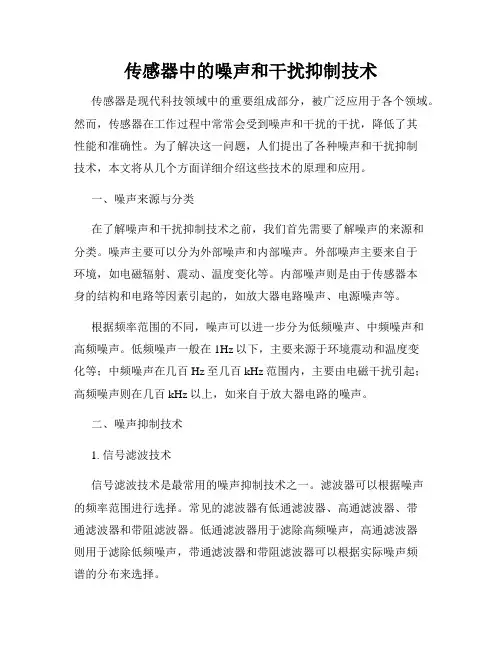

传感器电路的噪声及其抗干扰技术研究

传感器中的噪声和干扰抑制技术传感器是现代科技领域中的重要组成部分，被广泛应用于各个领域。

然而，传感器在工作过程中常常会受到噪声和干扰的干扰，降低了其性能和准确性。

为了解决这一问题，人们提出了各种噪声和干扰抑制技术，本文将从几个方面详细介绍这些技术的原理和应用。

一、噪声来源与分类在了解噪声和干扰抑制技术之前，我们首先需要了解噪声的来源和分类。

噪声主要可以分为外部噪声和内部噪声。

外部噪声主要来自于环境，如电磁辐射、震动、温度变化等。

内部噪声则是由于传感器本身的结构和电路等因素引起的，如放大器电路噪声、电源噪声等。

根据频率范围的不同，噪声可以进一步分为低频噪声、中频噪声和高频噪声。

低频噪声一般在1Hz以下，主要来源于环境震动和温度变化等；中频噪声在几百Hz至几百kHz范围内，主要由电磁干扰引起；高频噪声则在几百kHz以上，如来自于放大器电路的噪声。

二、噪声抑制技术1. 信号滤波技术信号滤波技术是最常用的噪声抑制技术之一。

滤波器可以根据噪声的频率范围进行选择。

常见的滤波器有低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

低通滤波器用于滤除高频噪声，高通滤波器则用于滤除低频噪声，带通滤波器和带阻滤波器可以根据实际噪声频谱的分布来选择。

2. 系统抗干扰技术系统抗干扰技术主要包括防电磁干扰和防震动技术。

防电磁干扰主要通过合理设计传感器的结构和电路布局以及屏蔽等手段来降低外界电磁信号对传感器的干扰。

防震动技术则通过采用减振材料、调整传感器的安装方式等方式来降低震动对传感器的影响。

3. 信号处理技术信号处理技术是一种较为复杂的噪声抑制技术，它可以通过对传感器采集到的信号进行处理，提取有用的信息并滤除噪声。

常见的信号处理技术包括数字滤波、小波变换、自适应滤波等。

这些技术可以对传感器信号进行干扰抑制、特征提取和信号重建等处理，从而提高传感器的性能。

三、干扰抑制技术的应用噪声和干扰抑制技术在各个领域都有广泛的应用。

例如，在无线通信领域，通过采用合适的信道编码和解码技术，可以降低信道噪声对通信质量的影响，提高通信的可靠性和性能。

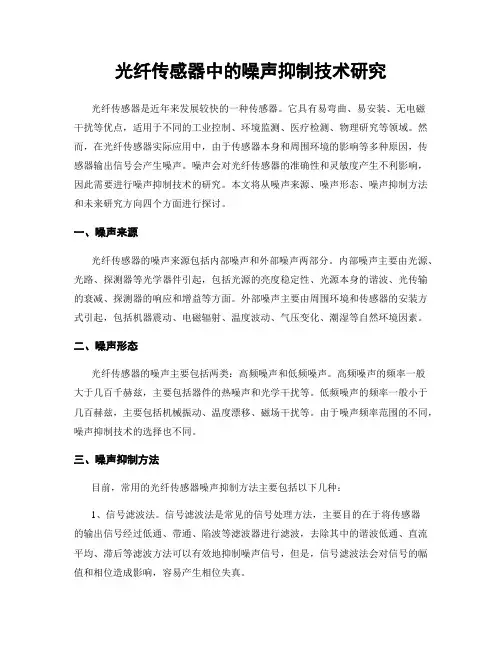

光纤传感器中的噪声抑制技术研究光纤传感器是近年来发展较快的一种传感器。

它具有易弯曲、易安装、无电磁干扰等优点，适用于不同的工业控制、环境监测、医疗检测、物理研究等领域。

然而，在光纤传感器实际应用中，由于传感器本身和周围环境的影响等多种原因，传感器输出信号会产生噪声。

噪声会对光纤传感器的准确性和灵敏度产生不利影响，因此需要进行噪声抑制技术的研究。

本文将从噪声来源、噪声形态、噪声抑制方法和未来研究方向四个方面进行探讨。

一、噪声来源光纤传感器的噪声来源包括内部噪声和外部噪声两部分。

内部噪声主要由光源、光路、探测器等光学器件引起，包括光源的亮度稳定性、光源本身的谐波、光传输的衰减、探测器的响应和增益等方面。

外部噪声主要由周围环境和传感器的安装方式引起，包括机器震动、电磁辐射、温度波动、气压变化、潮湿等自然环境因素。

二、噪声形态光纤传感器的噪声主要包括两类：高频噪声和低频噪声。

高频噪声的频率一般大于几百千赫兹，主要包括器件的热噪声和光学干扰等。

低频噪声的频率一般小于几百赫兹，主要包括机械振动、温度漂移、磁场干扰等。

由于噪声频率范围的不同，噪声抑制技术的选择也不同。

三、噪声抑制方法目前，常用的光纤传感器噪声抑制方法主要包括以下几种：1、信号滤波法。

信号滤波法是常见的信号处理方法，主要目的在于将传感器的输出信号经过低通、带通、陷波等滤波器进行滤波，去除其中的谐波低通、直流平均、滞后等滤波方法可以有效地抑制噪声信号，但是，信号滤波法会对信号的幅值和相位造成影响，容易产生相位失真。

2、环路反馈法。

环路反馈法主要通过环路反馈实现噪声抑制的目的，是一种较为高级的信号处理方法。

环路反馈法通常分为压变式和光纤式，前者主要是利用声光晶体的电光效应实现环路反馈，后者则可以利用光纤光栅等器件实现环路反馈。

相较于信号滤波法，环路反馈法可以减小对信号的影响，但是其成本较高、误差较大，需要调节环路的参数等。

3、模拟抵消法。

模拟抵消法主要是利用模拟技术实现噪声抵消，通过在线性电路中加入反相信号，使得输出信号与噪声信号相消，从而得到一个抗噪性能更好的滤波信号。

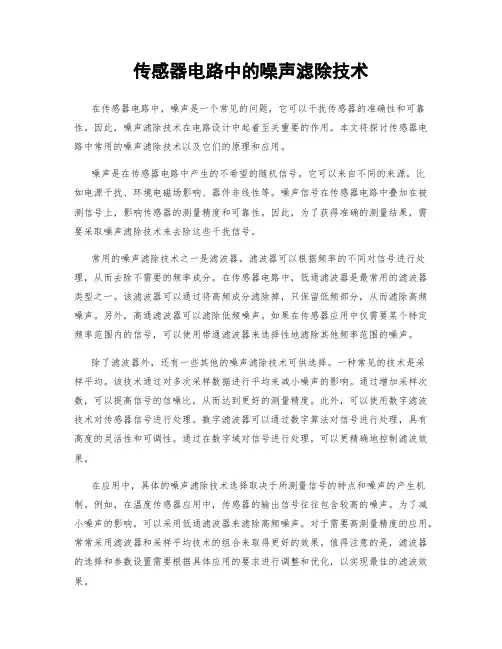

传感器电路中的噪声滤除技术在传感器电路中，噪声是一个常见的问题，它可以干扰传感器的准确性和可靠性。

因此，噪声滤除技术在电路设计中起着至关重要的作用。

本文将探讨传感器电路中常用的噪声滤除技术以及它们的原理和应用。

噪声是在传感器电路中产生的不希望的随机信号。

它可以来自不同的来源，比如电源干扰、环境电磁场影响、器件非线性等。

噪声信号在传感器电路中叠加在被测信号上，影响传感器的测量精度和可靠性。

因此，为了获得准确的测量结果，需要采取噪声滤除技术来去除这些干扰信号。

常用的噪声滤除技术之一是滤波器。

滤波器可以根据频率的不同对信号进行处理，从而去除不需要的频率成分。

在传感器电路中，低通滤波器是最常用的滤波器类型之一。

该滤波器可以通过将高频成分滤除掉，只保留低频部分，从而滤除高频噪声。

另外，高通滤波器可以滤除低频噪声。

如果在传感器应用中仅需要某个特定频率范围内的信号，可以使用带通滤波器来选择性地滤除其他频率范围的噪声。

除了滤波器外，还有一些其他的噪声滤除技术可供选择。

一种常见的技术是采样平均。

该技术通过对多次采样数据进行平均来减小噪声的影响。

通过增加采样次数，可以提高信号的信噪比，从而达到更好的测量精度。

此外，可以使用数字滤波技术对传感器信号进行处理。

数字滤波器可以通过数字算法对信号进行处理，具有高度的灵活性和可调性。

通过在数字域对信号进行处理，可以更精确地控制滤波效果。

在应用中，具体的噪声滤除技术选择取决于所测量信号的特点和噪声的产生机制。

例如，在温度传感器应用中，传感器的输出信号往往包含较高的噪声。

为了减小噪声的影响，可以采用低通滤波器来滤除高频噪声。

对于需要高测量精度的应用，常常采用滤波器和采样平均技术的组合来取得更好的效果。

值得注意的是，滤波器的选择和参数设置需要根据具体应用的要求进行调整和优化，以实现最佳的滤波效果。

除了上述提到的噪声滤除技术，还有一些其他的技术可以用于传感器电路中的噪声滤除。

例如，信号调理电路可以通过增加增益、调整增益的带宽等方式对信号进行处理，从而减小噪声的影响。

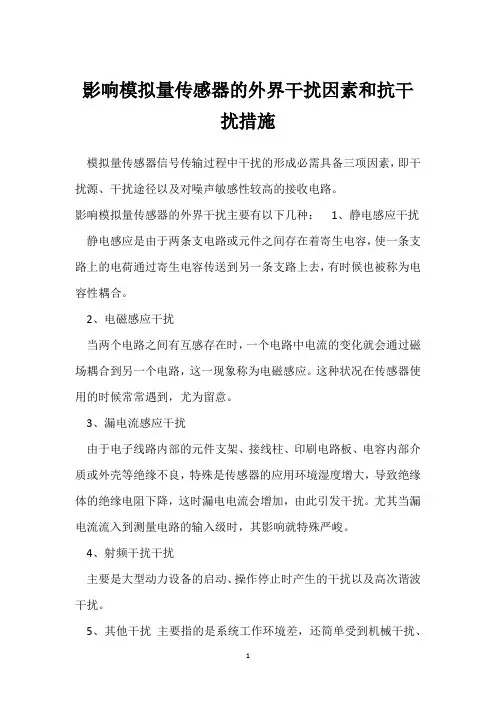

影响模拟量传感器的外界干扰因素和抗干扰措施模拟量传感器信号传输过程中干扰的形成必需具备三项因素，即干扰源、干扰途径以及对噪声敏感性较高的接收电路。

影响模拟量传感器的外界干扰主要有以下几种：1、静电感应干扰静电感应是由于两条支电路或元件之间存在着寄生电容，使一条支路上的电荷通过寄生电容传送到另一条支路上去，有时候也被称为电容性耦合。

2、电磁感应干扰当两个电路之间有互感存在时，一个电路中电流的变化就会通过磁场耦合到另一个电路，这一现象称为电磁感应。

这种状况在传感器使用的时候常常遇到，尤为留意。

3、漏电流感应干扰由于电子线路内部的元件支架、接线柱、印刷电路板、电容内部介质或外壳等绝缘不良，特殊是传感器的应用环境湿度增大，导致绝缘体的绝缘电阻下降，这时漏电电流会增加，由此引发干扰。

尤其当漏电流流入到测量电路的输入级时，其影响就特殊严峻。

4、射频干扰干扰主要是大型动力设备的启动、操作停止时产生的干扰以及高次谐波干扰。

5、其他干扰主要指的是系统工作环境差，还简单受到机械干扰、热干扰和化学干扰等等。

通过以上概述，我们了解传感器的干扰来源主要有两种途径：一是由电路感应产生干扰；二是由外围设备以及通信线路的感应引入干扰。

我们得认真分析外界干扰的来源，信号传输线路以及敏感程度，做好接地处理和传感器信号线屏蔽措施，有可能的话远离干扰源。

模拟量传感器抗干扰技术1、屏蔽技术利用金属材料制成容器。

将需要爱护的电路包在其中，可以有效防止电场或磁场的干扰，此种方法称为屏蔽。

屏蔽又可分为静电屏蔽、电磁屏蔽和低频磁屏蔽等。

2、静电屏蔽依据电磁学原理，置于静电场中的密闭空心导体内部无电场线，其内部各点等电位。

用这个原理，以铜或铝等导电性良好的金属为材料，制作密闭的金属容器，并与地线连接，把需要爱护的电路值r其中，使外部干扰电场不影响其内部电路，反过来，内部电路产生的电场也不会影响外电路。

这种方法就称为静电屏蔽。

3、电磁屏蔽对于高频干扰磁场，利用电涡流原理，使高频干扰电磁场在屏蔽金属内产生电涡流，消耗干扰磁场的能量，涡流磁场抵消高频干扰磁场，从而使被爱护电路免受高频电磁场的影响。

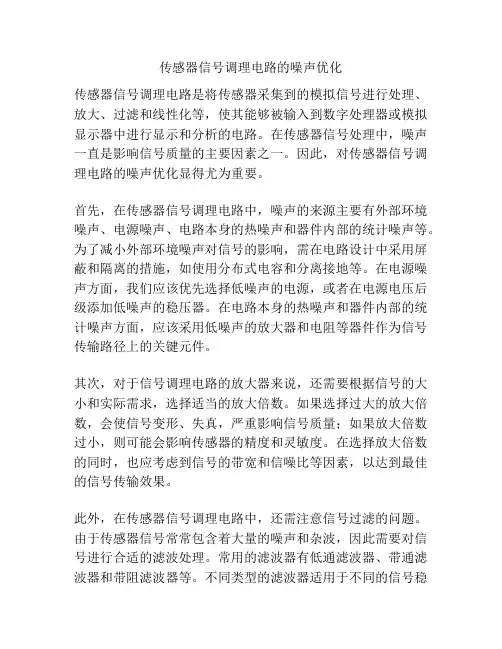

传感器信号调理电路的噪声优化传感器信号调理电路是将传感器采集到的模拟信号进行处理、放大、过滤和线性化等，使其能够被输入到数字处理器或模拟显示器中进行显示和分析的电路。

在传感器信号处理中，噪声一直是影响信号质量的主要因素之一。

因此，对传感器信号调理电路的噪声优化显得尤为重要。

首先，在传感器信号调理电路中，噪声的来源主要有外部环境噪声、电源噪声、电路本身的热噪声和器件内部的统计噪声等。

为了减小外部环境噪声对信号的影响，需在电路设计中采用屏蔽和隔离的措施，如使用分布式电容和分离接地等。

在电源噪声方面，我们应该优先选择低噪声的电源，或者在电源电压后级添加低噪声的稳压器。

在电路本身的热噪声和器件内部的统计噪声方面，应该采用低噪声的放大器和电阻等器件作为信号传输路径上的关键元件。

其次，对于信号调理电路的放大器来说，还需要根据信号的大小和实际需求，选择适当的放大倍数。

如果选择过大的放大倍数，会使信号变形、失真，严重影响信号质量；如果放大倍数过小，则可能会影响传感器的精度和灵敏度。

在选择放大倍数的同时，也应考虑到信号的带宽和信噪比等因素，以达到最佳的信号传输效果。

此外，在传感器信号调理电路中，还需注意信号过滤的问题。

由于传感器信号常常包含着大量的噪声和杂波，因此需要对信号进行合适的滤波处理。

常用的滤波器有低通滤波器、带通滤波器和带阻滤波器等。

不同类型的滤波器适用于不同的信号稳定性、频带范围和滤波效果要求。

在选择滤波器时，也需要注意折衷信号滤波的限制和衍生的矛盾，以达到最佳的信号质量。

总的来说，在传感器信号调理电路的噪声优化中，应注重器件和元器件的选择和匹配，为了降低各类噪声和干扰，最大限度地保证信号质量。

同时，在滤波、放大和采样等方面应根据实际应用需求，采取适当的技术手段，达到更好的信号处理效果。

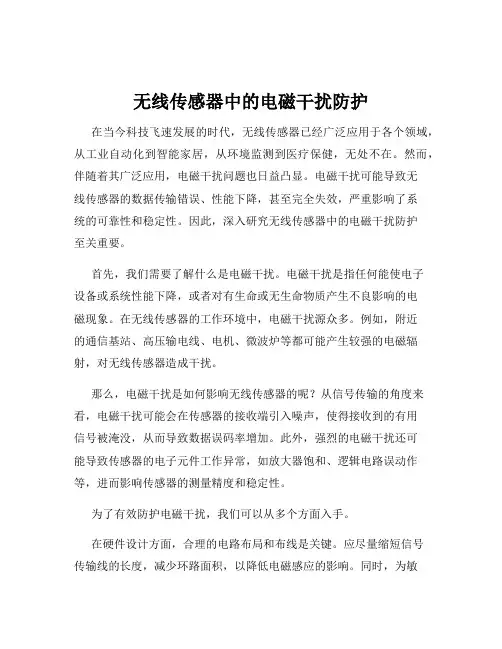

无线传感器中的电磁干扰防护在当今科技飞速发展的时代，无线传感器已经广泛应用于各个领域，从工业自动化到智能家居，从环境监测到医疗保健，无处不在。

然而，伴随着其广泛应用，电磁干扰问题也日益凸显。

电磁干扰可能导致无线传感器的数据传输错误、性能下降，甚至完全失效，严重影响了系统的可靠性和稳定性。

因此，深入研究无线传感器中的电磁干扰防护至关重要。

首先，我们需要了解什么是电磁干扰。

电磁干扰是指任何能使电子设备或系统性能下降，或者对有生命或无生命物质产生不良影响的电磁现象。

在无线传感器的工作环境中，电磁干扰源众多。

例如，附近的通信基站、高压输电线、电机、微波炉等都可能产生较强的电磁辐射，对无线传感器造成干扰。

那么，电磁干扰是如何影响无线传感器的呢？从信号传输的角度来看，电磁干扰可能会在传感器的接收端引入噪声，使得接收到的有用信号被淹没，从而导致数据误码率增加。

此外，强烈的电磁干扰还可能导致传感器的电子元件工作异常，如放大器饱和、逻辑电路误动作等，进而影响传感器的测量精度和稳定性。

为了有效防护电磁干扰，我们可以从多个方面入手。

在硬件设计方面，合理的电路布局和布线是关键。

应尽量缩短信号传输线的长度，减少环路面积，以降低电磁感应的影响。

同时，为敏感元件添加屏蔽罩，能够有效地阻挡外部电磁场的侵入。

此外，选择具有良好电磁兼容性的电子元件也非常重要。

例如，选用低噪声放大器、高精度的 ADC 等，可以提高传感器自身的抗干扰能力。

在软件算法方面，采用适当的数字滤波技术能够去除接收到的信号中的噪声。

常见的滤波算法有均值滤波、中值滤波、卡尔曼滤波等。

这些算法可以根据实际情况进行选择和优化，以达到最佳的滤波效果。

另外，合理的天线设计也是提高无线传感器抗电磁干扰能力的重要手段。

天线的类型、增益、方向性等参数都会影响传感器对电磁干扰的敏感性。

例如，采用定向天线可以减少来自非期望方向的干扰信号。

在系统层面，采取适当的电磁兼容性测试和规范也是必不可少的。

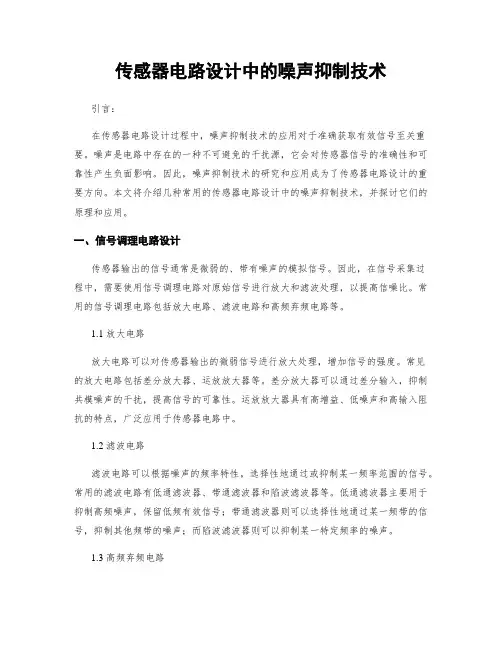

传感器电路设计中的噪声抑制技术引言：在传感器电路设计过程中，噪声抑制技术的应用对于准确获取有效信号至关重要。

噪声是电路中存在的一种不可避免的干扰源，它会对传感器信号的准确性和可靠性产生负面影响。

因此，噪声抑制技术的研究和应用成为了传感器电路设计的重要方向。

本文将介绍几种常用的传感器电路设计中的噪声抑制技术，并探讨它们的原理和应用。

一、信号调理电路设计传感器输出的信号通常是微弱的、带有噪声的模拟信号。

因此，在信号采集过程中，需要使用信号调理电路对原始信号进行放大和滤波处理，以提高信噪比。

常用的信号调理电路包括放大电路、滤波电路和高频弃频电路等。

1.1 放大电路放大电路可以对传感器输出的微弱信号进行放大处理，增加信号的强度。

常见的放大电路包括差分放大器、运放放大器等。

差分放大器可以通过差分输入，抑制共模噪声的干扰，提高信号的可靠性。

运放放大器具有高增益、低噪声和高输入阻抗的特点，广泛应用于传感器电路中。

1.2 滤波电路滤波电路可以根据噪声的频率特性，选择性地通过或抑制某一频率范围的信号。

常用的滤波电路有低通滤波器、带通滤波器和陷波滤波器等。

低通滤波器主要用于抑制高频噪声，保留低频有效信号；带通滤波器则可以选择性地通过某一频带的信号，抑制其他频带的噪声；而陷波滤波器则可以抑制某一特定频率的噪声。

1.3 高频弃频电路高频噪声是传感器电路中常见的一种干扰源，它往往来自于电源等外部因素。

为了抑制高频噪声对传感器信号的干扰，可以采用高频弃频电路。

高频弃频电路可以通过选择合适的电容和电感参数，形成与高频噪声频率相对应的谐振回路，将其短路到地，从而实现高频噪声的抑制。

二、信号串扰抑制技术信号串扰是指信号在传感器电路中相互干扰的现象。

在实际应用中，不同信号源可能会产生交叉干扰，从而影响到信号的准确性。

为了抑制信号串扰，可以采用以下技术措施。

2.1 信号隔离信号隔离是指通过隔离器件对传感器信号进行隔离处理，防止信号的相互干扰。

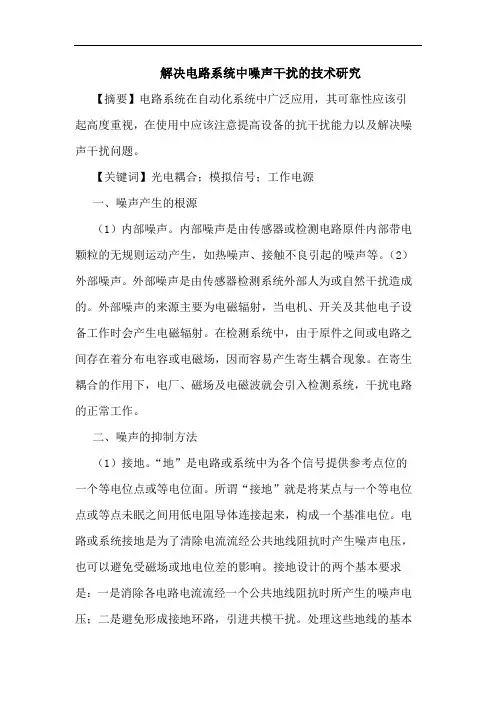

解决电路系统中噪声干扰的技术研究【摘要】电路系统在自动化系统中广泛应用，其可靠性应该引起高度重视，在使用中应该注意提高设备的抗干扰能力以及解决噪声干扰问题。

【关键词】光电耦合；模拟信号；工作电源一、噪声产生的根源（1）内部噪声。

内部噪声是由传感器或检测电路原件内部带电颗粒的无规则运动产生，如热噪声、接触不良引起的噪声等。

（2）外部噪声。

外部噪声是由传感器检测系统外部人为或自然干扰造成的。

外部噪声的来源主要为电磁辐射，当电机、开关及其他电子设备工作时会产生电磁辐射。

在检测系统中，由于原件之间或电路之间存在着分布电容或电磁场，因而容易产生寄生耦合现象。

在寄生耦合的作用下，电厂、磁场及电磁波就会引入检测系统，干扰电路的正常工作。

二、噪声的抑制方法（1）接地。

“地”是电路或系统中为各个信号提供参考点位的一个等电位点或等电位面。

所谓“接地”就是将某点与一个等电位点或等点未眠之间用低电阻导体连接起来，构成一个基准电位。

电路或系统接地是为了清除电流流经公共地线阻抗时产生噪声电压，也可以避免受磁场或地电位差的影响。

接地设计的两个基本要求是：一是消除各电路电流流经一个公共地线阻抗时所产生的噪声电压；二是避免形成接地环路，引进共模干扰。

处理这些地线的基本原则是尽量避免或减少由接地所引起的各种干扰，同时要便于施工，节省成本。

（2）屏蔽。

由于检测仪表或控制系统的工作现场往往存在强电设备，这些设备的磁力线或电力线会干扰仪表或系统的正常工作。

为了防止这种干扰，可利用低电阻的导电材料或高导磁率的铁磁材料制成容器，对易受干扰的部分如元件、传输导线、电路及组合件实行屏蔽，以达到阻断或抑制各种内外电磁或电场干扰的目的。

屏蔽可分为三种，即电场屏蔽、磁场屏蔽及电磁屏蔽。

电场屏蔽主要用于防止元器件或电路间因分布电容耦合形成的干扰。

磁场屏蔽主要用来消除元器件或电路间因磁场寄生耦合产生的干扰，磁场屏蔽的材料一般选用高磁导系数的磁性材料。

电磁屏蔽在屏蔽金属内部产生涡流而起屏蔽作用。

光电传感器中的噪声特性分析与优化研究首先，我们来分析光电传感器中可能存在的噪声源。

在光电传感器中，主要包括以下几种噪声：光电转换噪声、电子噪声、环境噪声、随机噪声和系统噪声等。

光电转换噪声是由于光信号转换为电信号时引入的噪声。

它主要由光电传感器中的光敏元件引起。

例如，光电二极管的光电流引入了噪声，而光电倍增管则引入了电子增益噪声。

电子噪声是由于电子元件本身的热激发引起的。

在光电传感器中，放大器和滤波器等电路元件也会引入一定的电子噪声。

这种噪声通过电路元件的热激发产生，其大小与温度相关。

环境噪声是由周围环境中的各种干扰因素引起的，如电磁辐射噪声、机械振动噪声等。

这些噪声会进入光电传感器系统中，影响信号的准确性。

随机噪声是由于统计不确定性引起的，它包括了量子噪声和读出噪声等。

量子噪声是由于光信号的波动性引起的，它是不可避免的。

读出噪声主要由于数据采集和数字转换引起。

系统噪声是由于光电传感器系统本身的不完善造成的。

例如，传感器的不均匀性、混叠效应等都会引入一定的系统噪声。

针对光电传感器中的噪声特性，可以采取一系列措施进行优化。

首先，可以采用信噪比（SNR）增强技术来提高系统的噪声性能。

例如，在光电转换过程中，可以选择高灵敏度的光敏元件，减小光电转换过程中引入的噪声。

同时，还可以采用低噪声放大器、滤波器等元件来减小电子噪声的影响。

其次，可以通过环境控制来减小环境噪声的影响。

例如，在光电传感器的设计中，可以采取屏蔽措施来减少电磁辐射噪声的干扰。

此外，还可以采用机械减振技术来减小机械振动噪声的影响。

此外，对于随机噪声和系统噪声，可以采取信号处理方法进行优化。

例如，在信号采集和数字转换过程中，可以采用滤波算法来降低读出噪声的影响。

对于系统噪声，可以采用校正算法进行修正，减小其对信号的影响。

综上所述，光电传感器中噪声特性的分析与优化研究对于提高传感器的测量精度具有重要意义。

通过合理选择元件、优化设计和信号处理等手段，可以降低各种噪声对光电传感器的影响，从而提高测量精度和系统的可靠性。

2011年4月刊计算机工程应用技术信息与电脑China Computer&Communication引言随着科学技术水平的不断提升，工业、农业、军事、航空、航天等领域的自动化水平不断提高，各类传感器和自动检测技术被应用到生产过程中的各个环节，通过对整个系统的监控和控制，提升其精度和准确度，从而使系统的自动化水平提高。

在整个自动检测系统中，传感器就像“感觉器官”一样，它的反应灵敏度、线性度、重复性、漂移等性能对整个系统的性能都有很大的影响。

除传感器本身的性能指标外，在实际生产中的各种干扰有时也会引发系统的误动作和故障，比如大功率感性设备的启停往往会产生高压尖脉冲干扰，各种绑扎在一起的信号线间的干扰，各种电磁、雷电等都会对传感器的正常工作造成干扰。

此外，电路参数可能会因为现场的温度、湿度的变化发生改变等等，以上种种情况都能造成传感器、自动检测系统工作异常。

因此，要想确保自动检测系统的正常工作，必须消除或者抑制各种干扰。

然而，要消除干扰，首先就要找到干扰源，分析干扰入侵的路径，才能针对不同的干扰，采取相应的措施。

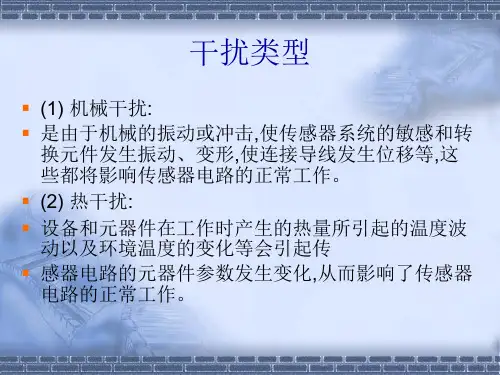

1. 常见干扰类型1.1湿度干扰环境湿度的加大会引起绝缘电阻降、漏电流增加，导致电路的参数发生变化，影响传感器电路的正常工作。

1.2机械干扰由于机械振动或冲击，导致连接导线产生位移，传感器系统元件产生变形、振动等，均对传感器电路的正常工作有影响。

1.3光干扰传感器的半导体元件在光的作用下会引起电阻值的改变或者产生电势，使其导电性能发生改变，使传感器电路的正常工作受到影响。

1.4热干扰现场设备及元器件运作时产生的热量造成环境温度的变化，导致传感器电路中元器件参数的变化，影响传感器的正常工作。

1.5电和磁干扰电和磁是最严重和普遍的干扰，可以通过电路和磁场对传感器系统产生干扰，影响其正常工作。

1.6化学干扰酸、碱等化学物品及腐蚀性气体会对元器件产生腐蚀作用，影响传感器电路的工作。

1.7射线辐射干扰射线能使气体电离,电子从金属中逸出等,影响传感器系统的工作。

传感器的干扰及抗干扰措施一、前言模拟传感器的应用非常广泛，不论是在工业、农业、国防建设，还是在日常生活、教育事业以及科学研究等领域，处处可见模拟传感器的身影。

但在模拟传感器的设计和使用中，都有一个如何使其测量精度达到最高的问题。

而众多的干扰一直影响着传感器的测量精度，如：现场大耗能设备多，特别是大功率感性负载的启停往往会使电网产生几百伏甚至几千伏的尖脉冲干扰；工业电网欠压或过压，常常达到额定电压的35％左右，这种恶劣的供电有时长达几分钟、几小时，甚至几天；各种信号线绑扎在一起或走同一根多芯电缆，信号会受到干扰，特别是信号线与交流动力线同走一个长的管道中干扰尤甚；多路开关或保持器性能不好，也会引起通道信号的窜扰；空间各种电磁、气象条件、雷电甚至地磁场的变化也会干扰传感器的正常工作；此外，现场温度、湿度的变化可能引起电路参数发生变化，腐蚀性气体、酸碱盐的作用，野外的风沙、雨淋，甚至鼠咬虫蛀等都会影响传感器的可靠性。

模拟传感器输出的一般都是小信号，都存在小信号放大、处理、整形以及抗干扰问题，也就是将传感器的微弱信号精确地放大到所需要的统一标准信号(如1VDC～5VDC或4mADC～20mADC)，并达到所需要的技术指标。

这就要求设计制作者必须注意到模拟传感器电路图上未表示出来的某些问题，即抗干扰问题。

只有搞清楚模拟传感器的干扰源以及干扰作用方式，设计出消除干扰的电路或预防干扰的措施，才能达到应用模拟传感器的最佳状态。

二、干扰源、干扰种类及干扰现象传感器及仪器仪表在现场运行所受到的干扰多种多样，具体情况具体分析，对不同的干扰采取不同的措施是抗干扰的原则。

这种灵活机动的策略与普适性无疑是矛盾的，解决的办法是采用模块化的方法，除了基本构件外，针对不同的运行场合，仪器可装配不同的选件以有效地抗干扰、提高可靠性。

在进一步讨论电路元件的选择、电路和系统应用之前，有必要分析影响模拟传感器精度的干扰源及干扰种类。

1、主要干扰源(1)静电感应静电感应是由于两条支电路或元件之间存在着寄生电容，使一条支路上的电荷通过寄生电容传送到另一条支路上去，因此又称电容性耦合。

传感网的噪声与干扰抑制策略传感网是一种由大量分散的传感器节点组成的网络，用于收集、处理和传输环境中的各种信息。

然而，由于传感器节点的密集分布和环境的复杂性，传感网往往容易受到各种噪声和干扰的影响。

本文将探讨传感网中的噪声与干扰抑制策略。

首先，传感网中的噪声来源主要包括传感器本身的噪声、信号传输过程中的噪声以及环境中的干扰。

传感器本身的噪声是由于传感器内部电子元件的不完美性引起的，例如热噪声、量化噪声等。

信号传输过程中的噪声主要包括信号传输线路的噪声、信号采样和转换过程中的噪声等。

而环境中的干扰主要包括电磁干扰、温度变化、光照变化等。

为了抑制传感网中的噪声与干扰，可以采取一系列策略。

首先，可以通过传感器的设计和制造来减小传感器本身的噪声。

例如，在传感器的电路设计中采用低噪声放大器、降低传感器工作温度等方法，可以有效地减小传感器本身的噪声。

其次，可以采用信号处理算法来抑制传感器信号传输过程中的噪声。

例如，可以采用滤波算法对传感器采集到的信号进行滤波处理，去除掉高频噪声和干扰。

此外，还可以采用信号增强算法来提高传感器信号的信噪比，从而减小噪声的影响。

另外，为了抑制传感网中的环境干扰，可以采取一些物理和软件上的措施。

在物理上，可以采用屏蔽和隔离的方法来减小传感器节点受到的电磁干扰。

例如，在传感器节点周围设置屏蔽罩、隔离墙等，可以有效地减小电磁干扰的影响。

在软件上，可以采用自适应算法来对抗环境干扰。

例如，可以根据环境干扰的特点，设计相应的自适应算法来抑制干扰信号。

此外，还可以采用多传感器数据融合的方法来提高传感器网络的抗干扰能力。

通过将多个传感器节点的数据进行融合处理，可以减小单个传感器节点受到的干扰，提高整个传感网的抗干扰能力。

综上所述，传感网的噪声与干扰抑制策略是一个复杂而重要的问题。

通过采用传感器设计优化、信号处理算法、物理和软件上的措施等多种策略，可以有效地抑制传感网中的噪声与干扰，提高传感网的性能和可靠性。

传感器电路噪声分析及抗干扰的研究
 尽量消除或抑制电子电路的干扰是电路设计和应用始终需要解决的问题。

 
 传感器电路通常用来测量微弱的信号，具有很高的灵敏度，如果不能解决好各类干扰的影响，将给电路及其测量带来较大误差，甚至会因干扰信号淹没正常测量信号而使电路不能正常工作。

 在此，研究了传感器电路设计时的内部噪声和外部干扰，并得出采取合理有效的抗干扰措施，能确保电路正常工作，提高电路的可靠性、稳定性和准确性。

 传感器电路通常用来测量微弱的信号，具有很高的灵敏度，但也很容易接收到外界或内部一些无规则的噪声或干扰信号，如果这些噪声和干扰的大小可以与有用信号相比较
 那幺在传感器电路的输出端有用信号将有可能被淹没，或由于有用信号分量和噪声干扰分量难以分辨，则必将妨碍对有用信号的测量。

传感器信号处理与抗干扰技术文档资料LELE was finally revised on the morning of December 16, 2020传感器信号处理与抗干扰技术前言在传感器电子测量装置的过程中会出现无用的信号，称之为噪声，在噪声影响电路正常工作时，该噪声就称为干扰。

抗干扰技术是指通过研究干扰产生的根源及其传播方式，并采用有效的避免措施解决干扰问题，通常信号传输过程中干扰的形成具备三项因素：即干扰源、干扰途径以及对噪声敏感性较高的接收电路。

因此，消除或减弱噪声干扰的方法可以通过针对这三项中的其中任意一项采取措施。

本文就传感器信号处理和抗干扰技术的具体措施进行阐述。

1.信号处理大多数传感器输出的信号是极其微弱的小信号，一般有电压信号，电流信号和电荷信号，使用这些信号时都需要经过放大；而不同的传感器信号，所用的放大电路也不同。

信号在传输的过程中，不可避免的会受到线路、容阻元件的干扰、外界环境干扰，为了保证传输过程尽量不被干扰，通常会对信号先进行调制，在接收到信号之后再解调还原出原来的信号。

2.形成干扰的因素干扰的产生的原因为：干扰源、干扰途径以及接受载体；抗干扰技术就是针对三个要素的研究和处理。

干扰源产生干扰信号的设备被称作干扰源，包括：雷电、太阳和宇宙射线，以及变压器、继电器、微波设备、电机、无绳电话和高压电线等等都可以产生空中电磁信号，属于干扰源。

干扰途径干扰的传播途径是干扰扩散和无所不在的主要原因，分为穿透性的在空中直线传播的辐射式干扰传播；借助导线传入设备的传导式干扰传播。

接受载体接受载体是指受影响的设备的某个环节吸收了干扰信号，并转化为对系统造成影响的电器参数。

接受载体的接受过程称为耦合，分为以电压或电流的形式通过金属导线或集总元件（如电容器、变压器等）耦合至接受载体的传导耦合；通过空间以电磁场形式耦合至接受载体的辐射耦合两类形式。

3.抗干扰技术的应用静电屏蔽利用电磁学原理，用铜或铝等导电性良好的金属为材料，制作密闭的金属容器，通过地线连接，将需要保护的电路置于其中，使外部干扰电场无法影响其内部电路；同理，内部电路产生的电场也不会影响外电路。

传感器的噪声及其抑制方法1 引言传感器作为自控系统的前沿哨兵，犹如电子眼一般将被测信息接收并转换为有效的电信号，但同时，一些无用信号也搀杂在其中。

这些无用信号我们统称为噪声。

应该说，噪声存在于任何电路之中，但它对传感器电路的影响却尤为突出。

这是因为，传感器的输出阻抗一般都很高，使其输出信号衰减厉害，同时，传感器自容易被噪声信号淹没。

因此，噪声的存在必定影响传感器的精度和分辨率，而传感器又是检测自控系统的首要环节，于是势必影响整个自控系统的性能。

由此，噪声的研究是传感器电路设计中必须考虑的重要环节，只有有效地抑制、减少噪声的影响才能有效利用传感器，才能提高系统的分辨率和精度。

但噪声的种类多，成因复杂，对传感器的干扰能力也有很大差异，于是抑制噪声的方法也不同。

下面就传感器的噪声问题进行较全面的研究。

2 传感器的噪声分析及对策传感器噪声的产生根源按噪声源分为内部噪声和外部噪声。

2．1 内部噪声——来自传感器件和电路元件的噪声2．1．1 热噪声热噪声的发生机理是，电阻中自由电子做不规则的热运动时产生电位差的起伏，它由温度引发且与之呈正比，由下面的奈奎斯特公式表示：其中，Vn：噪声电压有效值；K：波耳兹曼常数（1．38×10－23J〃K－1）；T：绝对温度（K）；B：系统的频带宽度（Hz）；R：噪声源阻值（Ω）。

噪声源包括传感器自身内阻，电路电阻元件等。

由公式（1）可见，热噪声由于来自器件自身，从而无法根本消除，宜尽可能选择阻值较小的电阻。

同时，热噪声与频率大小无关，但与频带宽成正比，即，对应不同的频率有均匀功率分布，故，也称白噪声。

因此，选择窄频带的放大器和相敏检出器可有效降低噪声。

2．1．2 放大器的噪声2．1．3 散粒噪声散粒噪声的噪声源为晶体管，其机理是由到达电极的带电粒子的波动引起电流的波动形成的。

噪声电流In与到达电极的电流Ic及频带宽度B成正比，可表示为：由此可见，使用双极型晶体管的前置放大器来放大传感器的输出信号的场合，选Ic取值尽可能小。
