冷冲压模具课程设计题目(3)

冲压工艺及模具设计1影响金属塑性和变形抗力的因素有哪些？答：影响金属塑性的因素有如下几个方面：1 ）、化学成分及组织的影响；2 ）、变形温度；）变形速度；4 ）、应力状态；2.请说明屈服条件的含义，并写出其条件公式。

答：屈服条件的表达式为：，其含义是只有当各个应力分量之间符合一定的关系时，该点才开始屈服。

3 .什么是材料的机械性能？材料的机械性能主要有哪些？答：材料对外力作用所具有的抵抗能力，称为材料的机械性能。

板料的性质不同，机械性能也不一样，表现在冲压工艺过程的冲压性能也不一样。

材料的主要机械性能有：塑性、弹性、屈服极限、强度极限等，这些性能也是影响冲压性能的主要因素。

4.什么是加工硬化现象？它对冲压工艺有何影响？答：金属在室温下产生塑性变形的过程中，使金属的强度指标( 如屈服强度、硬度) 提高、塑性指标( 如延伸率) 降低的现象，称为冷作硬化现象。

材料的加工硬化程度越大，在拉伸类的变形中，变形抗力越大，这样可以使得变形趋于均匀，从而增加整个工件的允许变形程度。

如胀形工序，加工硬化现象，使得工件的变形均匀，工件不容易出现胀裂现象。

5 .什么是板厚方向性系数？它对冲压工艺有何影响？答：由于钢锭结晶和板材轧制时出现纤维组织等因素，板料的塑性会因为方向不同而出现差异，这种现象称为板料的塑性各项异性。

各向异性包括厚度方向的和板平面的各向异性。

厚度方向的各向异性用板厚方向性系数r 表示。

r 值越大，板料在变形过程中愈不易变薄。

如在拉深工序中，加大r 值，毛坯宽度方向易于变形，而厚度方向不易变形，这样有利于提高拉深变形程度和保证产品质量。

通过对软钢、不锈钢、铝、黄铜等材料的实验表明，增大r 值均可提高拉深成形的变形程度，故r 值愈大，材料的拉深性能好。

6 .什么是板平面各向异性指数Δ r ？它对冲压工艺有何影响？答：板料经轧制后，在板平面内会出现各向异性，即沿不同方向，其力学性能和物理性能均不相同，也就是常说的板平面方向性，用板平面各向异性指数Δ r 来表示。

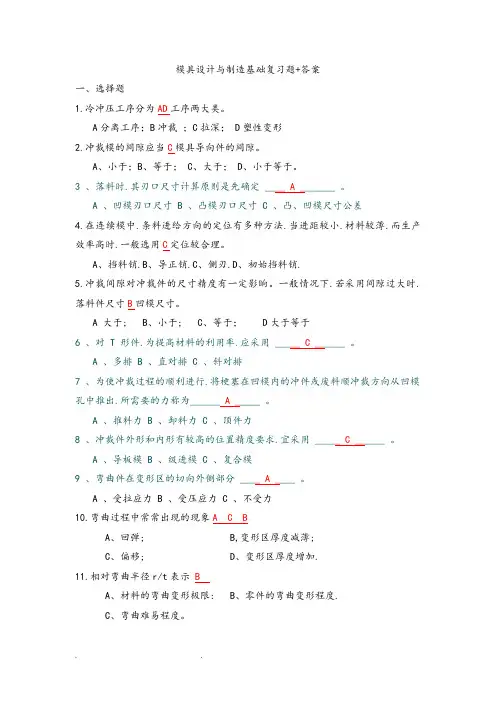

模具设计与制造基础复习题+答案一、选择题1.冷冲压工序分为AD工序两大类。

A分离工序；B冲裁；C拉深； D塑性变形2.冲裁模的间隙应当C模具导向件的间隙。

A、小于；B、等于；C、大于；D、小于等于。

3 、落料时.其刃口尺寸计算原则是先确定 ____ A _______ 。

A 、凹模刃口尺寸B 、凸模刃口尺寸C 、凸、凹模尺寸公差4.在连续模中.条料进给方向的定位有多种方法.当进距较小.材料较薄.而生产效率高时.一般选用C定位较合理。

A、挡料销.B、导正销.C、侧刃.D、初始挡料销.5.冲裁间隙对冲裁件的尺寸精度有一定影晌。

一般情况下.若采用间隙过大时.落料件尺寸B凹模尺寸。

A 大于; B、小于; C、等于； D大于等于6 、对 T 形件.为提高材料的利用率.应采用 _____ C ______ 。

A 、多排B 、直对排C 、斜对排7 、为使冲裁过程的顺利进行.将梗塞在凹模内的冲件或废料顺冲裁方向从凹模孔中推出.所需要的力称为______ A _____ 。

A 、推料力B 、卸料力C 、顶件力8 、冲裁件外形和内形有较高的位置精度要求.宜采用 _____ C ______ 。

A 、导板模B 、级进模C 、复合模9 、弯曲件在变形区的切向外侧部分 ____ A ____ 。

A 、受拉应力B 、受压应力C 、不受力10.弯曲过程中常常出现的现象A C BA、回弹; B,变形区厚度减薄;C、偏移;D、变形区厚度增加.11.相对弯曲半径r/t表示 BA、材料的弯曲变形极限:B、零件的弯曲变形程度.C、弯曲难易程度。

表示A12.最小相对弯曲半径tr/minA、材料的弯曲变形极限;B、零件的弯曲变形程度;C、零件的结构工艺好坏；D、弯曲难易程度.13 、为了避免弯裂.则弯曲线方向与材料纤维方向 _____ A ___ 。

A 、垂直B 、平行C 、重合14.影响拉深系数的因素较多.其中一A拉深系数值就可随之减少。

冷冲压模具课程设计题目第一课程课课,个第二课程课课,个T=1mm 材料课Q235第三课程课课,个材料课 T=2.0mm Q235第四课程课课,个课T=2.0mm Q235第五课程课课,个课T=2.0mm Q235第六课程课课,个课T=2.0mm Q235第六课程课课,个课T=1.0mm Q235第七课程课课,个课T=1.0mm Q235第八课程课课,个课T=1.0mm Q235注,以上材料都是中大批生课。

第九课程课课,个其中～课C=15C=20 ,C=10, T=1.0mm Q235123第十课程课课,个课T=1.0mm Q23516-ø13?0.1以下是课送课料课课合同～不需要下课后可以课课课除,,课课合同一、方在课课本合同前～课课课课本合同课。

本合同一课课课～具有法律效力～方必课课格履行。

双真即双二、本合同必课由用人课位(甲方)的法定代表人(或者委托代理人)和课工(乙方)课自课章～加盖用人课位公并章(或者课课合同课用章)方课有效。

三、本合同中的空课～由方课商定后～不得课反法律、法课和相课课定～不需的空课～上双确填写并填写划“,”。

四、工课制度分课课准工课、不定课、课合课算工课三课。

课行不定课、课合课算工课工作制的～课课课课保障部课批准。

五、本合同的未事宜～可行课课课充课课～作课本合同的附件～本合同一履行。

尽另与并六、本合同必课课～字迹楚、文字课课、准～不得擅自改。

真填写清确并涂七、本合同(含附件)课课后～甲乙方各保管一课课。

双份甲方(用人课位), 乙方(课工),名,称姓名,法定代表人, 身课课课,份号地址, 课住址,课课课型,课系课课, 课系课课,根据(中课人民共和课课法》和家及省的有课课定～甲乙方按照平等自愿、课商一致的原课课立本合同。

国国双一、合同期限(一)合同期限双方同意按以下第课方式定本合同期限,确1、有固定期限,从年月日起至年月日止。

2、无固定期限,从年月日起至本合同课定的课止件出课课止条(不得法定解除件课将条定课课止件条)。

`课程设计说明书目录一、设计依据、原始数据 (3)二、零件冲压加工工艺分析 (3)2、1冲裁件结构工艺性2、2冲裁件的精度和断面粗糙度三、确定零件冲压工艺方案 (4)3、1方案比较3、2确定方案四、排样设计 (5)4、1导正孔4、2 确定条料的宽度4、3 排样的方式4、4 材料的经济利用五、冲裁工艺力的计算 (8)5、1导正孔5、2 确定条料的宽度5、3 排样的方式5、4 材料的经济利用六、零件冲压工艺计算 (13)6、1凸、凹模间隙值的确定6、2凸、凹模刃口尺寸的确定七、参考文献 (19)一、设计依据、原始数据图1-1 空调机垫片零件图空调机垫片，材料：45号钢，厚度3mm，生产批量为大批量生产。

二、零件冲压加工工艺分析冲裁件的工艺性是指冲裁件对冲裁工艺的适应性。

一般情况下，对冲裁件工艺性影响最大的是几何形状、尺寸和精度要求。

良好的冲裁工艺性应能满足材料较省、工序较少、模具加工较易、寿命较高、操作方便及产品质量稳定等要求。

1、冲裁件结构工艺性（1）冲裁件孔的最小尺寸模具凸模的强度受冲裁件上孔的尺寸的影响，所以冲裁件上的孔不能太小，查《冷冲压模具设计指导书》表2-2，冲裁空调机垫片时，冲孔的最小尺寸为1.3t=0.39mm，该零件的孔远比0.39mm大，所以凸模的强度不受冲裁件上孔的尺寸的影响。

（2）最小孔距、孔边距冲裁件的孔与孔、孔与边缘之间的距离a(见图2-1)不能太小，否则模具强度不够或使冲裁件变形，一般a≥2t，但是不得小于3～4mm。

该零件最小孔边距a=3.75m m<2t=6mm。

因为模具强度不够，故得分开冲小孔，先冲八个奇数孔，后冲八个偶数孔。

图2-12、冲裁件的精度和断面粗糙度（1）精度零件图1-1状规则，适合冲裁加工。

但零件尺寸公差要求较高，按IT11级选取，利用普通冲裁方式可达到图样要求。

查《冷冲压模具设计指导书》表2-3，该冲裁件内形尺寸公差为0.20mm，外形尺寸公差为0.40mm；表2-4，孔中心距公差为±0.25（2）断面粗糙度查《冷冲压模具设计指导书》表2-5，材料厚度t=3m m，得断面粗糙度R=25m。

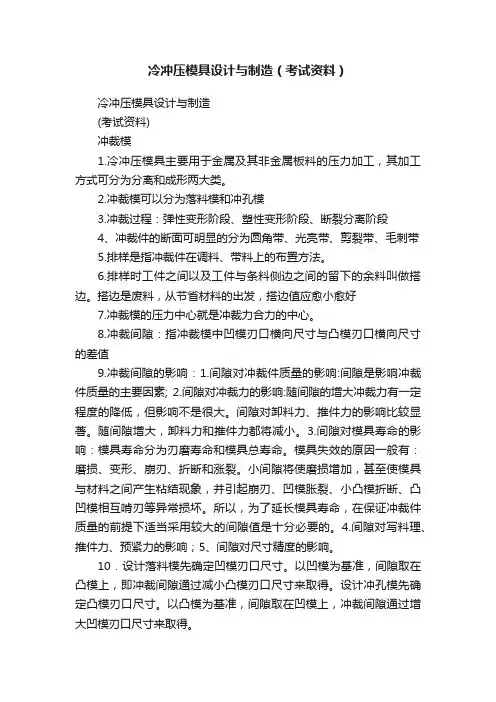

冷冲压模具设计与制造（考试资料）冷冲压模具设计与制造(考试资料)冲裁模1.冷冲压模具主要用于金属及其非金属板料的压力加工，其加工方式可分为分离和成形两大类。

2.冲裁模可以分为落料模和冲孔模3.冲裁过程：弹性变形阶段、塑性变形阶段、断裂分离阶段4、冲裁件的断面可明显的分为圆角带、光亮带、剪裂带、毛刺带5.排样是指冲裁件在调料、带料上的布置方法。

6.排样时工件之间以及工件与条料侧边之间的留下的余料叫做搭边。

搭边是废料，从节省材料的出发，搭边值应愈小愈好7.冲裁模的压力中心就是冲裁力合力的中心。

8.冲裁间隙：指冲裁模中凹模刃口横向尺寸与凸模刃口横向尺寸的差值9.冲裁间隙的影响：1.间隙对冲裁件质量的影响:间隙是影响冲裁件质量的主要因素; 2.间隙对冲裁力的影响:随间隙的增大冲裁力有一定程度的降低，但影响不是很大。

间隙对卸料力、推件力的影响比较显著。

随间隙增大，卸料力和推件力都将减小。

3.间隙对模具寿命的影响：模具寿命分为刃磨寿命和模具总寿命。

模具失效的原因一般有：磨损、变形、崩刃、折断和涨裂。

小间隙将使磨损增加，甚至使模具与材料之间产生粘结现象，并引起崩刃、凹模胀裂、小凸模折断、凸凹模相互啃刃等异常损坏。

所以，为了延长模具寿命，在保证冲裁件质量的前提下适当采用较大的间隙值是十分必要的。

4.间隙对写料理、推件力、预紧力的影响；5、间隙对尺寸精度的影响。

10．设计落料模先确定凹模刃口尺寸。

以凹模为基准，间隙取在凸模上，即冲裁间隙通过减小凸模刃口尺寸来取得。

设计冲孔模先确定凸模刃口尺寸。

以凸模为基准，间隙取在凹模上，冲裁间隙通过增大凹模刃口尺寸来取得。

11、凸、凹模刃口尺寸计算原则：1、根据冲模在使用过程中的磨损规律，设计落料模时，凹模基本尺寸应取接近或等于工件的最小极限尺寸；2、设计冲孔模时，凸模基本尺寸则取接近或等于工件孔的最大极限尺寸。

模具磨损预留量与工件制造精度有关。

３．冲裁（设计）间隙一般选用最小合理间隙值（Zmin）。

欢迎共阅《冷冲压工艺及模具设计》考试试题（1）适用专业模具专业时量：120min 闭卷记分学生班级姓名学号一、填空：（每小题2分，共20分）1、冷冲压工艺有两大类，一类是，另一类是工序。

2345678910、在JB23－1、冲裁：2、连续模：3１、指出下面OA段：BC段：23（15分）五、计算题：（24分）１、计算下例弯曲件毛坯尺寸，并确定凸凹模尺寸。

材料为Ｑ235，ｔ＝2.0mm，尺寸32为未注公差Δ＝0.62，δd＝0.03，δp＝0.02，Z＝1.1t，C=3.0。

（12分）２、确定下例拉深件需几次才能拉深完成，并确定各次拉深系数。

拉深系数值见下表示，材料为08钢，t＝2mm，毛坯直径Ｄ＝283mm，零件图如下图示。

（12′）六、编织加工下例零件时的合理工艺路线，并说明各道工序采用何种类型的模具？材料为08钢。

（１４分）《冷冲压工艺及模具设计》考试试题（2）一、填空：（每小题123456、冲裁力是对板料的压力。

7、设计冲孔模时以为基准，间隙取在8、弯曲时，零件尺寸标注在内侧时凸凹模尺寸计算以为基准9、在JB23－63型压力机的型号中，63表示。

10、上模板与导套的配合为，导柱与导套的配合为。

二、判断题：（每小题2分，共10分）（对的打√，错的打×）1、拉深工序中的退火主要是为了降低硬度提高塑性。

（）2、在确定工序顺序时，一般是先冲孔再拉深。

（）3、冷冲压加工是属于无屑加工。

（）4、一个直径为D的圆形零件，在中心胀形后其直径不变。

（）5三、名词解释：（每小题4分，共16分）1、模具闭合高度；2、冲裁精度；3、连续模；4、冷冲压；五、计算题：（27分）＝0.03，δp＝0.02，Z＝1.1t，C=3.0。

（12′）d，毛坯直径Ｄ＝283mm，零件直径φ=90，零件图如下图示。

（15分）《冷冲压工艺及模具设计》考试试题（3）适用专业模具专业时量：120min 闭卷记分学生班级姓名学号一、填空：（每小题2分，共20分）1、拉深时拉深件不能一次拉深成形的条件是。

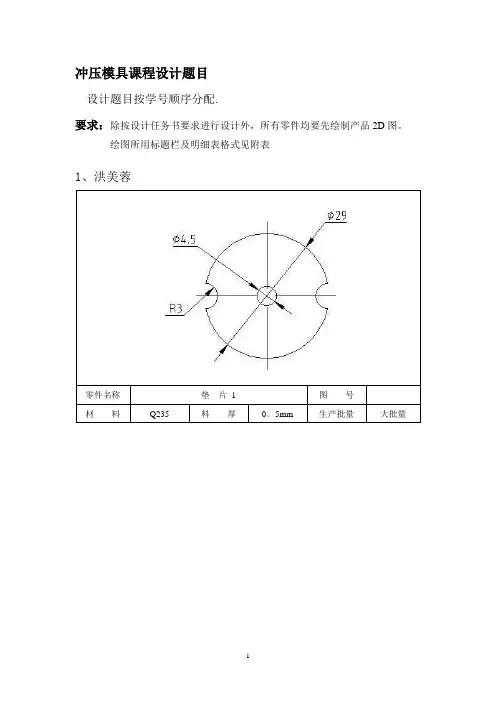

冲压模具课程设计题目设计题目按学号顺序分配.要求：除按设计任务书要求进行设计外，所有零件均要先绘制产品2D图。

绘图所用标题栏及明细表格式见附表1、洪美蓉零件名称垫片1 图号材料Q235 料厚0。

5mm 生产批量大批量刘成杰零件名称垫片2 图号材料Q235 料厚0。

5mm 生产批量大批量3、禹科零件名称压圈图号材料Q235 料厚2mm 生产批量大批量4、韩业鹏零件名称垫圈图号材料H62—M 料厚1。

5mm 生产批量大批量5、徐彬清零件名称止动件图号A002 材料Q235 料厚0.5mm 生产批量大批量6、吕才钦零件名称柴油机飞轮锁片图号材料Q235 料厚1。

2mm 生产批量大批量7、梁华瞬垫片1 δ=1.2mm材料：08F 生产量：35万件/年8、韦青峰垫片2 δ=1。

5mm材料:08F 生产量：30万件/年9、彭松垫片3 δ=1。

2mm材料：08F 生产量：35万件/年10、陆时发衬片1t=1mm材料：08F 生产量：30万件/年11、候一多衬片2 δ=2mm材料：Q235 生产量：30万件/年12、盘珊珊衬片3 δ=1.4mm材料：10钢生产量：30万件/年13、林家明14：赵飞15覃林详、δ=0。

8mm材料：10钢生产量：30万件/年16王建禹、δ=1。

5mm材料：08F 生产量：30万件/年17赵勇、调节垫片t=2mm材料:10钢生产量：30万件/年18何天成、19莫振涛、20陈纪光方垫片1、2 、3 材料：10钢厚度：0.8mm 生产量：30万件/年21陈韦涛、22 出志佳轴承盖1、2t=3mm材料：Q235 生产量：8000件/月23、阎业显半圆垫片t=2mm材料：08F 生产量：35万件/年24、龙志明压片t=0。

8mm材料：08F 生产量：30万件/年25、符治青密封垫t=1mm材料：08F 生产量：35万件/年26、范文斌垫片t=0.5mm材料：10钢生产量：30万件/年27罗小虎、28 梁巍山垫片1、2材料：10钢厚度：2。

冷冲压模具设计习题集1．冲压工艺及模具设计试题一、填空题(50分)冷冲模是利用安装在____________上的____________材料____________，使___________，从而获得冲件的一种压力加工方法。

（4）冲压加工获得的零件一般无需进行____________加工，因而是一种节省原材料、节省能耗的少、无____________的加工方法。

(2)性变形的物体体积保持____________，其表达式可写成____________。

(2)材料的冲压成形性能包括____________和____________两部分内容。

(2)在材料的应力状态中，压应力的成分____________，拉应力的成分____________，愈有利于材料塑性的发挥。

(2)一般常用的金属材料在冷塑性变形时，随变形程度的增加，所有强度指标均____________，硬度也____________，塑性指标____________，这种现象称为加工硬化。

(3)冲裁件的切断面由____________、____________、____________、____________四个部分组成。

(4)冲裁变形过程大致可分为____________、____________、____________的三个阶段。

(3)在设计模具时，对尺寸精度、断面垂直度要求高的工件，应选用____________的间隙值；对于断面垂直度与尺寸精度要求不高的工件，以提高模具寿命为主，应选用____________的间隙值。

(2)冲孔时，因工件的小端尺寸与凸模尺寸一致，应先确定凸模尺寸，即以凸模尺寸为基础，为保证凸模磨损到一定程度仍能冲出合格的零件，故从孔凸模基本尺寸应取______________________________，而冲孔凹模基本尺寸则按凸模基本尺寸______________________________。

(2)凸、凹模分别加工的优点是凸、凹模具有___________性，制造周期_______，便于_____________。

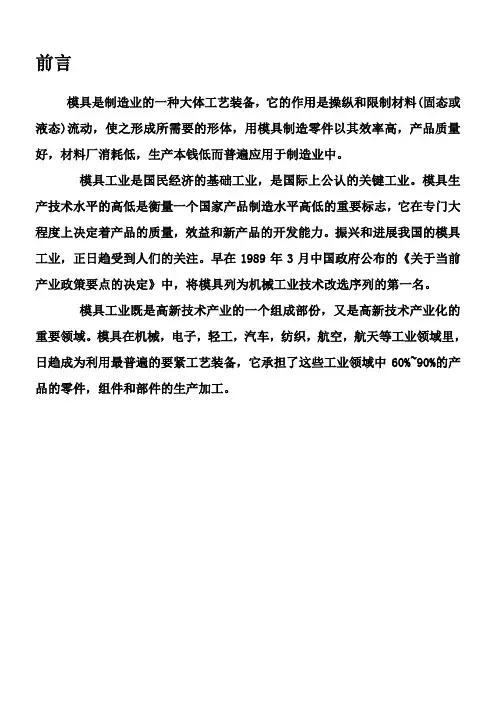

前言模具是制造业的一种大体工艺装备，它的作用是操纵和限制材料(固态或液态)流动，使之形成所需要的形体，用模具制造零件以其效率高，产品质量好，材料厂消耗低，生产本钱低而普遍应用于制造业中。
