常用钢材热处理实用工艺全参数表

热处理工艺‎规程B/Z61.012－95（工艺参数）2012年‎10月15‎日目录1.主题内容与‎适用范围 (1)2.常用钢淬火‎、回火温度 (1)2.1要求综合‎性能的钢种‎ (1)2.2要求淬硬的‎钢种 (4)2.3要求渗碳的‎钢种 (6)2.4几点说明 (6)3.常用钢正火‎、回火及退火‎温度 (7)3.1要求综合性‎能的钢种 (7)3.2其它钢种 (8)3.3几点说明 (8)4.常用钢去应‎力温度 (10)5.各种热处理‎工序加热、冷却范围 (12)5.1淬火……………………………………………………………………………………………1 25.2 正火及退火‎ (14)5.3回火、时效及去应‎力 (15)5.4工艺规范‎的几点说明‎ (16)6.化学热处理‎工艺规范 (17)6.1氮化 (17)6.2渗碳 (20)7.锻模热处理‎工艺规范 (22)7.1锻模及胎‎模 (22)7.2切边模 (24)7.3锻模热处‎理注意事项‎ (25)8.有色金属热‎处理工艺规‎范 (26)8.1铝合金的‎热处理 (26)8.2铜及铜合‎金 (26)9.几种钢锻后‎防白点工艺‎规范 (27)9.1第Ⅰ组钢 (27)9.2第Ⅱ组钢 (28)热处理工艺‎规程（工艺参数）1.主题内容与‎适用范围本标准为“热处理工艺‎规程”（工艺参数），它主要以企‎业标准《金属材料技‎术条件》B/HJ－93年版所‎涉及的金属‎材料和技术‎要求为依据‎（不包括高温‎合金），并收集了我‎公司生产常‎用的工具、模具及工艺‎装备用的金‎属材料。

本标准适用‎于汽轮机、燃气轮机产‎品零件的热‎处理生产。

2.常用钢淬火‎、回火温度2.1 要求综合性‎能的钢种：表1注：①采用日本材‎料时，淬火温度为‎960～980℃，回火温度允‎许比表中温‎度高10~30℃。

②有效截面小‎于20mm‎者可采用空‎冷。

2.2要求淬硬‎的钢种（新HRC＞30）表2注：①回火后油冷‎。

钢号热处理方法热处理T•艺硬度(HB) 15 正火900〜940°C加热保漏，出炉'空冷W14315 渗碳淬火900 T50°C 渗碳：780〜800°C水淬；180〜200乜回火143〜163（心部）15熔碗高频淬火900〜950°C渗碳；高频加热到820〜860*C水180-200°C 回火WI4R(心部)15 氤化淬火830〜85(TC鼠化,油淬；］80〜200°C回火143〜163（心部）35 正火860-R80°C加热，空冷W1R735 汗火840~860°C加热保温，水淬:380〜42(TC回火—45 正火840〜860°C加热:空冷W22945 调质840〜860乜加热,保温,水淬;550〜580°C回火220〜25045 灣火840〜8609加热，保温，水淬;350〜370°CM 火：260〜28O°C|口I火—45 油中淬火830〜850°C加热，保温;油淬；160〜180°C@火(用于截而实体厅度比较薄的形状复杂的冬件，如套环等)—45 岛频淬火高频加热至860〜900C,水淬:220〜250"C回火—45调质髙频淬火扁频加热至860〜9001,水淬；180〜20(TC回火—50 正火840-860°C加热；空冷207〜24150 淬火820〜840°C加热保温,油淬；180〜2209回火—50 调质R20T40°C加热保温，水评：600-620°C 冋火220〜25050调质高频淬火高频加热至840-860*0,水淬；160〜180°C回火20Cr 正火900〜920°C加热；空冷143〜17320Cr 穆碳淬火900〜950°C渗碳;800〜820°C油淬；180〜2009回火N2I220Cr渗碳高频淬火900 "乃U°C渗碳；商频加热到X3U〜XXU°C 乳化液淬火；180〜200°C冋火—18CrMnTi 正火900 -950°C加热：空冷160〜207哽度（HRC）56〜62（表面）56 〜6256 〜6235 〜4042〜47； 48〜5330 〜4045 〜5052-5835 〜4057 〜6256 〜6256、62ISCrMnTi 渗碳淬火 900〜950°C 渗碳；820〜840°C 油淬；180〜200°C 回火240〜300（心部）56 〜6218CrMnTi 渗碳高频淬火 900〜950°C 渗碳;髙频加热到830〜880°C 乳化液淬火；180〜200°C 回火 —56 〜62 40Cr 正火 870〜900°C 加热；空冷179〜229—40Cr 淬火830〜850°C 保温,油淬；350〜370°C回火；180〜200°C 回火— 40〜45； 50〜5540G 调质840〜86(TC 保温,油淬;600〜620°C@火220〜250 — 40Cr 调质高频淬火 离频加热至860〜880°C,乳化液淬火；180〜200C 回火—50 〜55 38CrMoAlA 退火 930〜950°C 保温炉冷W229 — 38CrMoAlA 调质 930〜950°C 保温，油或热水淬；600〜6X(TC 回火 350 — 38CrMoAlA氮化 将调质或正火后的T •件，加热至510〜HV>l000 — T8 退火 750〜770°C 保温后冷至650〜680°C等温,W187 — TX 淬火 760〜780°C 保温，水淬油冷；160〜180°C 回火 — 58 〜63 T10 退火 750〜770°C 保温后冷至6X0〜700°C等温， 随炉冷W197 —T1O 淬火 810〜830°C 保温后,水淬油冷；160〜 ix (rc 回火——T1O 调质 810〜830°C 保温后,水淬油冷；600〜 64(TC 回火200〜230 — T12 退火 750〜770°C 保温后冷至680〜700°C等温，W207 — T12 淬火 810〜830°C 保温,水粹油冷;160〜180°C 回火 —— 61 〜64 T12 调质 810~830°C 保温,水淬油冷；630〜650°C 回火200〜230—9Mn2V 退火 770〜79(TC 保温后随炉冷至3509后空冷W2299Mn2V 淬火 780〜810°C 保温后油冷；］80〜200°C回火；240〜260°C 回火 — 62〜65； 56〜61CrMn 退火 770〜810°C 保温后冷至700〜73(TC等温, 随炉冷 197〜241—CrMn淬火830〜850°C 保温油淬或熔融硝盐if ； 180 〜200°C 回火；320〜360°C 冋火62〜65； 56〜61CrMn 冷处理将淬火后的T•件冷到-801C,硬度可増加HRC1.5〜2（冷处理应不迟于淬火后1小时内进行）—CrWMn 退火770〜790°C保温后冷至6R0〜700°C等温，随炉冷207〜255 —CrWMn 淬火830〜85（TC保温油淬、殓淬或熔融梢盐淬；140 〜160°C 冋火；170 〜200°C 冋火；230〜2809回火—62〜65； 60-62：55 〜60CrWMn冷处理冷却温度为・70°C,硬度可增加HRC0〜1（冷处理应在淬火后1小时内进行）——9SiCr 退火790〜810°C保温后冷至700〜720°C等温、炉冷197〜241 —9SiCr 淬火860〜880°C保温后油淬、殓淬或熔融硝盐淬；140〜160°C回火；160〜1809回火;180〜200°C回火；200〜220°C回火—62〜65； 61〜63；60〜62； 58〜629SiCr 冷处理冷却温度为・70°C,硬度可増加HRC0〜1（冷处理应在淬火后1小时内进行）——W18Cr4V 退火870〜880°C保温后随炉冷207〜255 —W18Cr4V 淬火1260〜13109保温,分级淬火；570°C回火二〜三次—63~66Wl8Cr4V 冷处理冷却温度为・（70〜80°C）（冷处理应在淬火后2小时内进行）———65Mn 退火810〜830°C保温后随炉冷196〜229 —65Mn 淬火790〜820°C 保温油淬;200〜2209回火;370〜400°C回火—55〜60； 42〜485OSi2MnA 淬火860〜880°C保温油淬；400〜4509回火；440〜4609回火—45〜50； 42〜4750CrVA 退火830〜85O°C保温后随炉冷W22550CrVA 淬火840〜860°C保温后油淬；370〜420°C回火—45 〜50 GCrl5 退火790〜8IO°C保温后冷至710〜720°C等温，然后空冷207〜229 ——GCrl5 淬火840〜860°C保温，油淬；180〜2009回火；150〜160°C回火—58〜62； 61 〜65!Crl3 调质1000〜1050°C保温油淬或水淬;520〜560°C回火；580〜620°C|H| 火；630〜660°C|'«l 火260〜330； 21250； 200〜2—。

常用钢材热处理方法及目的常用钢材热处理方法一.淬火将钢制零件加热到临界温度以上40~60℃，保持一定时间并快速冷却的热处理方法称为淬火。

常用的快速冷却介质为油、水和盐水溶液。

淬火加热温度及冷却介质热处理规范见表淬火的目的是：使钢件获得高的硬度和耐磨性，通过淬火钢件的硬度一般可达hrc60~65，但淬火后钢件内部产生了内应力，使钢件变脆，因此，要经过回火处理加以消除。

钢件的淬火处理，在机械制造过程中应用比较普遍，它常用的方法有：1.单液淬火：将钢件加热至淬火温度，并在一种冷却剂中冷却一段时间。

这种热处理方法称为单液淬火。

适用于形状简单、技术要求低的碳钢或合金钢，以及工件直径或厚度大于5~8mm的碳钢，用盐水或水冷却；油冷却用于合金钢。

在单液淬火中，水冷容易变形和开裂；油冷却容易产生硬度不足或不均匀。

2．双液淬火：将钢件加热到淬火温度，经保温后，先在水中快速冷却至300~400℃，在移入油中冷却，这种处理方法，称为双液淬火。

形状复杂的钢件，常采用此方法。

它既能保证钢件的硬度，又能防止变形和裂纹。

缺点是操作难度大，不易掌握。

3.火焰表面淬火：将乙炔和氧气的混合燃烧火焰喷在工件表面，加热至淬火温度，然后立即向工件表面喷水。

这种处理方法称为火焰表面淬火。

适用于单件生产，要求高表面或局部表面硬度和耐磨钢件。

缺点是操作困难。

4．表面感应淬火：将钢件放人感应器内，在中频或高频交流电的作用下产生交变磁场，钢件在磁场作用下产生了同频率的感应电流，使钢件表面迅速加热(2-10s)至淬火温度，立即把水喷射到钢件表面。

这种热处理方法，称为表面感应淬火。

经表面感应淬火的零件，表面硬而耐磨，而内部有较好的强度和韧性。

这种方法适用于中碳钢和中等含碳量的合金钢件。

根据电流频率的不同，表面感应淬火可分为高频淬火、中频淬火和工频淬火。

高频淬火电流频率为100~150kHz，硬化层深度为1~3mm。

适用于齿轮、花键轴、活塞等小零件的淬火；中频淬火电流频率为500~10000Hz，硬化层深度为3~10mm。

常用钢热处理工艺热处理是一种通过改变金属结构来改善其力学性能的方法。

常用钢热处理工艺包括退火、正火、淬火、回火和表面淬火等。

下面对这几种常用钢热处理工艺进行详细介绍。

1. 退火退火是指将钢加热到一定温度，然后缓慢冷却。

退火工艺分为完全退火和等温退火两种。

完全退火是将钢材加热至超过临界温度，然后慢慢降温。

等温退火是将钢材加热至超过临界温度，然后在等温时间内，使钢材的温度均匀，从而使钢材的组织变得均匀，于是提高了钢材的韧性。

2. 正火正火是将钢加热到一定温度，然后快速冷却。

正火一般分为低温正火，中温正火和高温正火三种。

低温正火使钢材的硬度提高，但是韧性降低。

高温正火使钢材的韧性提高，但是硬度降低。

中温正火平衡了钢材的硬度和韧性。

3. 淬火淬火是指将钢加热到超过临界温度，然后快速冷却。

淬火一般分为油淬、水淬和气淬三种。

油淬适用于要求较低的钢材，水淬适用于要求较高的钢材，气淬适用于要求最高的钢材。

淬火后钢材的硬度很高，但是韧性降低，此时需要回火来消除内部应力，提高钢材的韧性。

4. 回火回火是将淬火后的钢在一定温度下加热一段时间，然后由于自然冷却所形成的工艺。

回火分为低温回火和高温回火两种。

低温回火提高了钢材的韧性，但是硬度降低。

高温回火提高了钢材的韧性，但是硬度降低。

5. 表面淬火表面淬火是一种特殊的热处理工艺，用于提高钢材的表面硬度和耐磨性。

表面淬火和淬火不同的是，只在钢材表面进行加热和快速冷却。

这种技术对钢材表面的耐磨性提高很大，但是对钢材硬度的提高不大。

总之，钢材热处理是提高钢材力学性能的重要方法，常用的钢热处理工艺包括退火、正火、淬火、回火和表面淬火等。

选择适当的热处理工艺可以使钢材达到最佳的机械性能。

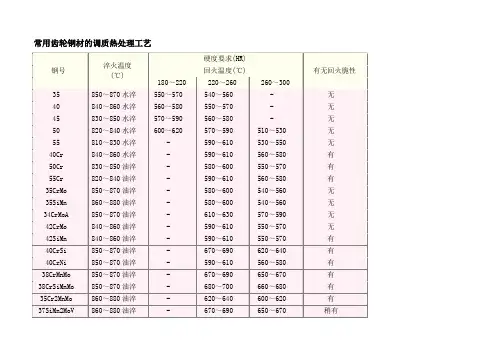

常用齿轮钢材的调质热处理工艺
常用大型锻件用钢的正火、高温回火温度3
热装炉过冷、正火、高温回火
工具钢锭制件锻后热处理
热装炉正火、高温回火(Ⅰ组钢过冷400～500℃,Ⅱ、Ⅲ组钢350～400℃)
曲轴感应加热淬火常见缺陷及防止方法
钢的退火工艺分类及应用
加热速度及保温时间
退火工件一般是随炉加热，加热速度不会太高。

为防止及热过程中开裂，高合金大件退火时，在700℃ 以下加热速度应为30～70℃/h ，温度超过750℃后增大为80～100℃/h 。

正或工件厂采用热炉装料，大型工件应注意控制装料时的炉温。

保温时间决定于钢的化学成分、炉温、装炉方式及装炉量，一般可按1.5～2.5min/mm(厚度或直径)估算。

钢件完全退火工艺规范
常用结构钢退火及正火工艺规范
常用工具钢退火及正火工艺规范
退火及正火缺陷
Fe-Fe3C合金相图Fe-Fe3C合金相图描述
Fe-Fe3C合金相图的特性点
Fe-Fe3C合金相图的特性线
铁碳合金常用临界温度代号。

热处理⼯艺规程（⼯艺参数）热处理⼯艺规程B/Z61.012－95（⼯艺参数）2005年12⽉5⽇⽬录1.主题内容与适⽤范围 (1)2.常⽤钢淬⽕、回⽕温度 (1)2.1要求综合性能的钢种 (1)2.2要求淬硬的钢种 (4)2.3要求渗碳的钢种 (6)2.4⼏点说明 (6)3.常⽤钢正⽕、回⽕及退⽕温度 (7)3.1要求综合性能的钢种 (7)3.2其它钢种 (8)3.3⼏点说明 (8)4.常⽤钢去应⼒温度 (10)5.各种热处理⼯序加热、冷却范围 (12)5.1淬⽕……………………………………………………………………………………………1 2 5.2 正⽕及退⽕ (14)5.3回⽕、时效及去应⼒ (15)5.4⼯艺规范的⼏点说明 (16)6.化学热处理⼯艺规范 (17)6.1氮化 (17)6.2渗碳 (20)7.锻模热处理⼯艺规范 (22)7.1锻模及胎模 (22)7.2切边模 (24)7.3锻模热处理注意事项 (25)8.有⾊⾦属热处理⼯艺规范 (26)8.1铝合⾦的热处理 (26)8.2铜及铜合⾦ (26)9.⼏种钢锻后防⽩点⼯艺规范 (27)9.1第Ⅰ组钢 (27)9.2第Ⅱ组钢 (28)热处理⼯艺规程（⼯艺参数）1.主题内容与适⽤范围本标准为“热处理⼯艺规程”（⼯艺参数），它主要以企业标准《⾦属材料技术条件》B/HJ－93年版所涉及的⾦属材料和技术要求为依据（不包括⾼温合⾦），并收集了我公司⽣产常⽤的⼯具、模具及⼯艺装备⽤的⾦属材料。

本标准适⽤于汽轮机、燃⽓轮机产品零件的热处理⽣产。

2.常⽤钢淬⽕、回⽕温度2.1 要求综合性能的钢种：表1注：①采⽤⽇本材料时，淬⽕温度为960～980℃，回⽕温度允许⽐表中温度⾼10~30℃。

②有效截⾯⼩于20mm者可采⽤空冷。

2.2要求淬硬的钢种（新HRC＞30）表2注：①回⽕后油冷。

②淬⽕加热时要加以保护，以防脱碳。

③回⽕脆性区为500～510℃，严禁采⽤。

钢的热处理及机械性能表机械性能钢号热处理技术要求工艺规范бsN/㎜2бb N/㎜2δs (%)ψ%akJ/cm 2HBSHRS应 用 范 围 举 例表面硬度能达到要求的最大断面寸 ㎜Q235-A热 轧185～235375～46021～26————————用于轻负荷、不受摩擦的地脚螺钉、螺母、垫圈等零件和水槽、油箱、电器柜、防护罩、盖板、托盘等焊接构件。

16Mn热 轧274.5～235460.7-509.919～21————————用于强度较高的焊接构件和磨床砂轮罩壳等热 轧——510-655≥15≥25——≤187——Y30冷 拉——540-825≥6————174-223——用于在自动机上大量加工，强度要求不高的各种紧固件等热 轧——590-735≥14≥20——≤207——Y40Mn冷拉后高温回火——590-785 ≥17————179-229——用于要求切削加工性好、表面粗糙度低，精度为7-9级的丝杠等零件。

YF40M nV不热处理热 轧≥490≥780≥15≥40≥39230-260——用于强度、硬度均与45钢调质状态水平相当。

精度7-9级的丝杠、光杠、轴类等零件。

Th≤131960-1000℃炉冷——————————≤131——用于要求磁导率较高，剩磁较少的电磁铁、电磁吸盘等电器零件。

08Z 910-940℃空冷≥195≥325≥33≥60——————用于深冲、冷作的零件15Z≤143910-940℃空冷≥225≥375≥27≥55≥63.7≤143——用于离心浇铸双金属套的基体材料Z≤187850-870℃空冷≥314≥529≥20≥45≥88≤187用于负荷较小和无耐磨性要求的轴、拉杆、手柄等零件。

不限35C35830-850℃淬火380-420℃回火≥637≥980≥8≥30≥59——35-40用于具有较高强度的螺钉、螺母、销、挡铁、垫圈等各种标准件≤50Z170～217840-860℃空冷≥353≥598≥16≥40≥49170-217——用于负荷不大的轴、丝杠、套筒、齿轮等零件不限45T215820-840℃淬火600-640℃≥54474026.568159200-230——用于要求强度不高的齿轮、蜗杆、丝杠等零件≤804 131 2016机械性能钢号热处理技术要求工艺规范бsN/㎜2бbN/㎜2δs(%)ψ%akJ/cm2HBS HRS应用范围举例表面硬度能达到要求的最大断面尺寸㎜T235820-840℃淬火570-600℃回火60882423.565171220-250——用于承受中等负荷、低速工作的轴、花键套、套、大型定位销等零件250-280T265T285820-840℃淬火530-580℃回火72694118.561156270-300——用于主轴、套筒、花键轴、丝杆、中等模数的齿轮等零件C35810-830℃淬火400-450℃回火≥637≥882≥15≥40≈39——35-40用于具有较高强度的螺钉、螺母、销、垫圈等各种标准件≤80 C42810-830℃淬火350-370℃回火≥980≥1176≥10≥40≥59——42-47用于要求强度、硬度较高、形状简单的离合器、齿轮、轴、销、挡铁等零件≤50 C48810-830℃淬火240-280℃回火≥931≥1176≥6≥22————48-53用于要求强度、硬度、耐磨性较高、且不受冲击的轴、齿轮、卡爪等零件≤30G48T-G48860-900℃淬火180-200℃回火————————————48-53用于小负荷、中等速度工作尺寸较大的齿轮、离合器和大轴零件。

常用钢临界温度锻造热处理工艺及硬度参数常用钢是指在工业生产和各种机械制造中广泛应用的钢种，其临界温度、锻造、热处理工艺以及硬度参数对于钢材的加工和使用具有重要的意义。

本文将从这四个方面来阐述常用钢的相关知识。

一、临界温度临界温度指的是钢材在加热过程中发生相变的温度，常用钢的临界温度主要有以下几种：1.A1临界温度：A1临界温度是指钢材在加热时开始发生奥氏体转变的温度，也是受力学性能要求决定的重要温度。

常用钢材的A1临界温度一般在700℃到900℃之间。

2.A3临界温度：A3临界温度是指钢材在加热时完成全部奥氏体转变的温度，进一步提高温度将无法改变组织。

常用钢材的A3临界温度一般在750℃到950℃之间。

3.AC1临界温度：AC1临界温度是指钢材在冷却时开始发生奥氏体相变的温度，也是冷作修正应力的关键温度。

常用钢材的AC1临界温度一般在700℃到800℃之间。

二、锻造工艺锻造是将钢材加热至临界温度后进行塑性变形的一种加工方法。

常用钢的锻造工艺主要包括以下几个环节：1.加热：将钢材加热至适当的锻造温度，一般要求温度应在临界温度以上50℃左右。

2.锻造：通过锻锤、压力机等设备对钢材进行塑性变形，通常分为自由锻造和模锻两种方式。

锻造过程中要控制好温度和变形速度，以确保钢材的物理性能和组织结构。

3.冷却：锻造后的钢材需要经过适当的冷却处理，一般采用空冷或水冷的方式。

冷却过程中应注意控制冷却速度，以防止产生裂纹和变形。

三、热处理工艺热处理是通过加热和冷却控制钢材的组织和性能，使其达到预期的要求。

常用钢的热处理工艺主要包括以下几种：1.回火处理：将淬火后的钢材加热到适当温度，保温一段时间后进行冷却，以缓解应力和提高韧性。

2.淬火处理：将钢材加热到临界温度以上，迅速冷却到室温，使钢材产生马氏体组织，提高硬度和强度。

3.淬火和回火处理：先进行淬火处理，然后再进行回火处理，可以使钢材既达到较高的硬度和强度，又有一定的韧性。

skd11的热处理工艺及硬度参数摘要：1.概述SKD11钢的特点和应用领域2.介绍SKD11的热处理工艺及其作用3.分析SKD11热处理过程中硬度变化的原因4.给出SKD11热处理工艺的详细步骤和参数5.总结SKD11热处理工艺对硬度的影响正文：SKD11是一种高硬度高韧性冷作模具钢，广泛应用于各类冷冲压、冷挤压、冷拉拔等模具制造。

其优秀的性能离不开合适的热处理工艺。

本文将详细介绍SKD11的热处理工艺及其对硬度的影响。

SKD11的热处理工艺主要包括预处理和最终处理两个阶段。

预处理目的是消除钢材的内应力，提高塑性，为最终处理创造有利条件。

预处理工艺一般包括退火和正火。

退火能消除钢材的内应力，提高塑性，降低硬度；正火则能调整晶粒大小，提高硬度。

接下来是最终处理，主要包括淬火和回火。

淬火是将SKD11钢加热至适当温度，然后快速冷却至室温，以获得高硬度的马氏体组织。

淬火过程中，碳原子从铁素体中析出，形成马氏体，硬度迅速升高。

淬火后，需进行回火处理。

回火是将淬火后的SKD11钢重新加热至一定温度，保温一段时间，然后冷却至室温。

回火目的是消除淬火应力，稳定组织，提高韧性。

回火过程中，马氏体分解，硬度略有下降，但韧性和塑性得到显著提高。

SKD11热处理工艺的详细步骤和参数如下：1.预处理：退火或正火。

退火温度一般为850-900℃，保温时间根据厚度调整；正火温度为850-900℃，保温时间约为1小时/每平方米。

2.淬火：将SKD11钢加热至淬火温度，通常为1000-1100℃，保温一段时间，然后快速冷却至室温。

淬火时，要注意控制冷却速度，以获得理想的马氏体组织。

3.回火：将淬火后的SKD11钢重新加热至回火温度，一般为500-600℃，保温1-2小时/每平方米，然后冷却至室温。

总之，SKD11热处理工艺对硬度的影响至关重要。

通过合理的预处理和最终处理，可以获得高硬度、高韧性的马氏体组织，提高模具的使用寿命和性能。

钢材常用的热处理方法及常见零件的热处理工艺一、钢材常用的热处理方法1、正火钢的正火就是将钢加热到适当温度，保温一定时间，然后在空气中进行冷却。

正火的目的是为了材料的组织均匀，增加强度与靭性，消除粗切削加工后的加工硬化现象，改善切削加工性能，并为其后的淬火做细化晶粒的组织准备。

2、淬火钢的淬火就是将钢加热到临界温度以上，保持一定时间，然后在适当的淬火介质中进行冷却，以获得较好的组织结构和性能。

钢经过淬火后，其硬度和强度均显著提高。

钢的加热情况可以其灼热的颜色来判定。

钢加热温度的选择见表1。

钢经过淬火，虽然会提高其硬度和强度，但由于淬火会产生内应力使钢变脆，所以淬火后必须进行回火。

3、回火钢的回火就是将钢件淬火后再加热到适当温度，并保温一定时间，然后在空气中或在水、油等介质中冷却到室温。

回火的目的是为了消除淬火时产生的内应力，减少脆性，提高钢的塑性和韧性，改善加工性能。

钢的回火分为高温回火、中温回火和低温回火3种。

碳素工具钢的回火温度见表2。

表2碳素工具钢的回火温度4、退火钢的退火就是将钢加热到临界温度以上，保温适当时间，然后在炉中缓缓冷却。

退火的目的是为了消除内应力和组织不均匀及晶粒粗大等现象，降低硬度，消除坯件的冷硬现象，提岛切削加工性能。

碳钢的退火规范见表3。

表3碳钢的退火规范注：临界温度是指在该温度下，钢的组织发生了变化。

二、几种常见零件的热处理1、齿轮机床齿轮的热处理见表3。

2、蜗轮蜗轮的热处理见表43、丝杠丝杠广泛应用于机床和各种机械的传动机构中。

丝杠传动能保证直线移动有较高的精确性和均匀性。

为此，丝杠必须具有一定的强度及较高的耐磨性和精度保持性。

丝杠的材料必须具有足够的机械性能和良好的切削加工性。

经过热处理后，应具有较高的硬度和最小的变形。

为了避免弯曲变形，丝杠的热处理通常都在井式炉中进行。

丝杠如果变形，必须进行校直(并且，最好是热校直）。

但是经过校直的丝杠，必须进行彻底的消除内应力的处理。
