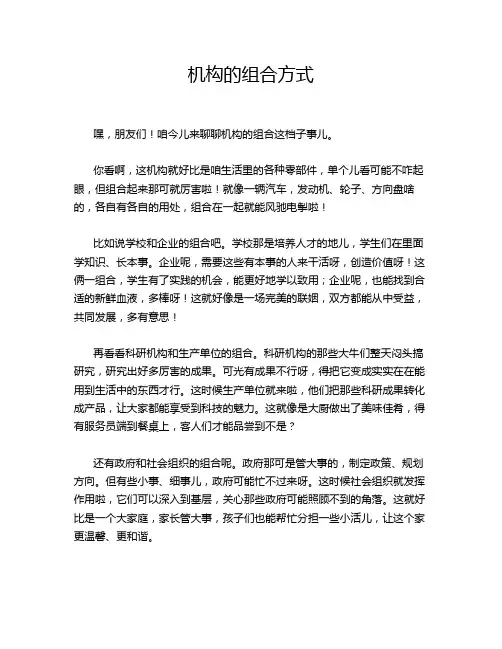

机构的组合方式嘿，朋友们！咱今儿来聊聊机构的组合这档子事儿。

你看啊，这机构就好比是咱生活里的各种零部件，单个儿看可能不咋起眼，但组合起来那可就厉害啦！就像一辆汽车，发动机、轮子、方向盘啥的，各自有各自的用处，组合在一起就能风驰电掣啦！比如说学校和企业的组合吧。

学校那是培养人才的地儿，学生们在里面学知识、长本事。

企业呢，需要这些有本事的人来干活呀，创造价值呀！这俩一组合，学生有了实践的机会，能更好地学以致用；企业呢，也能找到合适的新鲜血液，多棒呀！这就好像是一场完美的联姻，双方都能从中受益，共同发展，多有意思！再看看科研机构和生产单位的组合。

科研机构的那些大牛们整天闷头搞研究，研究出好多厉害的成果。

可光有成果不行呀，得把它变成实实在在能用到生活中的东西才行。

这时候生产单位就来啦，他们把那些科研成果转化成产品，让大家都能享受到科技的魅力。

这就像是大厨做出了美味佳肴，得有服务员端到餐桌上，客人们才能品尝到不是？还有政府和社会组织的组合呢。

政府那可是管大事的，制定政策、规划方向。

但有些小事、细事儿，政府可能忙不过来呀。

这时候社会组织就发挥作用啦，它们可以深入到基层，关心那些政府可能照顾不到的角落。

这就好比是一个大家庭，家长管大事，孩子们也能帮忙分担一些小活儿，让这个家更温馨、更和谐。

咱再想想文化机构和旅游行业的组合。

文化机构里面有那么多的历史、艺术、文化宝藏，可要是没人知道、没人去看，那不就可惜啦？旅游行业就可以把这些宝藏展示给大家，让大家在游玩的过程中了解历史、感受文化。

这不就像一个导游，带着大家在知识的海洋里畅游，多有意思呀！你说这机构的组合是不是很神奇？它们就像是一个个小小的拼图，单独看可能不完整，但组合在一起就能拼成一幅美丽的大画卷！咱的生活不也是这样吗？每个人都有自己的角色和作用，大家组合在一起，才能让这个世界变得更加丰富多彩呀！所以呀，咱可得好好重视这些机构的组合，让它们发挥出最大的效能，为我们的生活增添更多的光彩！这可不是开玩笑的，这是实实在在的好事儿呀！大家说是不是这个理儿？。

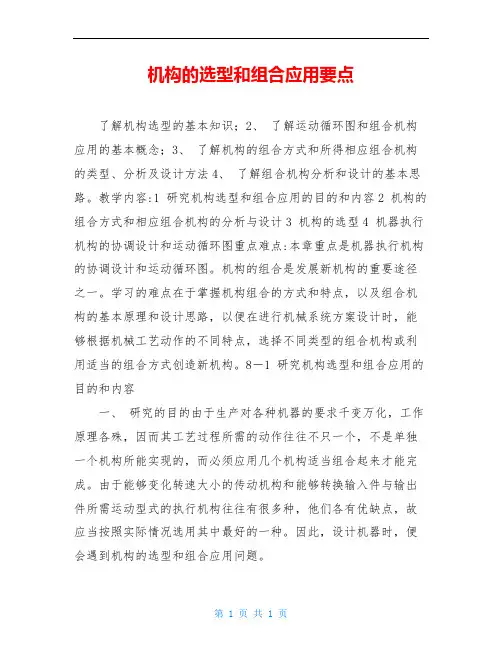

机构的选型和组合应用要点了解机构选型的基本知识；2、了解运动循环图和组合机构应用的基本概念；3、了解机构的组合方式和所得相应组合机构的类型、分析及设计方法4、了解组合机构分析和设计的基本思路。

教学内容:1 研究机构选型和组合应用的目的和内容2 机构的组合方式和相应组合机构的分析与设计3 机构的选型4 机器执行机构的协调设计和运动循环图重点难点:本章重点是机器执行机构的协调设计和运动循环图。

机构的组合是发展新机构的重要途径之一。

学习的难点在于掌握机构组合的方式和特点，以及组合机构的基本原理和设计思路，以便在进行机械系统方案设计时，能够根据机械工艺动作的不同特点，选择不同类型的组合机构或利用适当的组合方式创造新机构。

8－1 研究机构选型和组合应用的目的和内容一、研究的目的由于生产对各种机器的要求千变万化，工作原理各殊，因而其工艺过程所需的动作往往不只一个，不是单独一个机构所能实现的，而必须应用几个机构适当组合起来才能完成。

由于能够变化转速大小的传动机构和能够转换输入件与输出件所需运动型式的执行机构往往有很多种，他们各有优缺点，故应当按照实际情况选用其中最好的一种。

因此，设计机器时，便会遇到机构的选型和组合应用问题。

二、机构选型和组合应用的内容机器整机设计的内容和步骤是：1、根据生产任务拟定机器的工作原理，再进行工艺动作分析，定出其运动方案，从而便确定了所需的执行构件的数目和运动。

2、合理选择能够实现各执行构件所需运动的机构。

3、根据工艺过程各个动作的要求，编制机器的运动循环图来确定各执行构件动作的协调关系。

及结构设计计算，绘制装配图和零件工作图。

4、进行整体布置，完成各个机构的运动设计和动力设计，绘制组合起来的机构系统的运动简图。

5、进行零、部件的动力计算、强度设计8－2 机构的组合方式和组合机构的分析与设计在工程实际中，对于比较复杂的运动变换，单一的基本机构往往由于其本身所固有的局限性而无法满足多方面的要求。

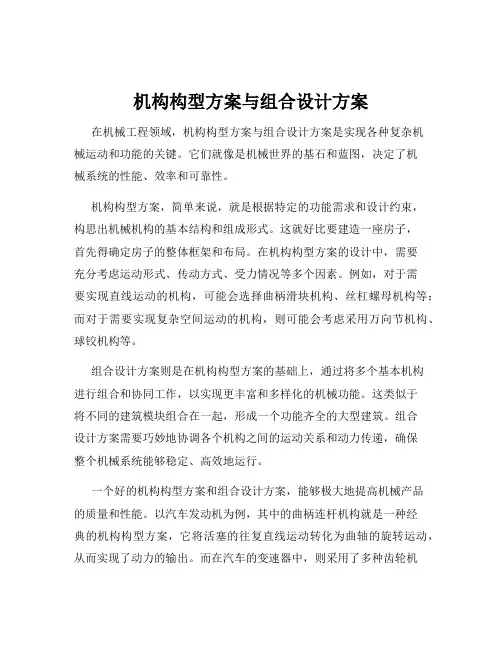

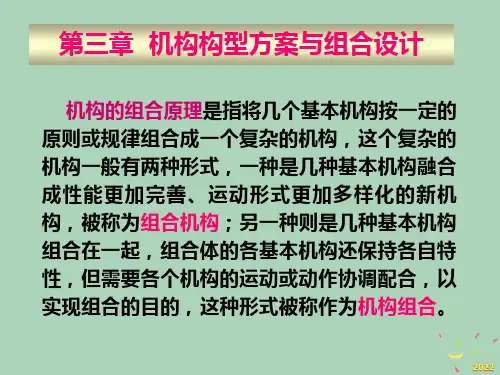

机构构型方案与组合设计方案在机械工程领域，机构构型方案与组合设计方案是实现各种复杂机械运动和功能的关键。

它们就像是机械世界的基石和蓝图，决定了机械系统的性能、效率和可靠性。

机构构型方案，简单来说，就是根据特定的功能需求和设计约束，构思出机械机构的基本结构和组成形式。

这就好比要建造一座房子，首先得确定房子的整体框架和布局。

在机构构型方案的设计中，需要充分考虑运动形式、传动方式、受力情况等多个因素。

例如，对于需要实现直线运动的机构，可能会选择曲柄滑块机构、丝杠螺母机构等；而对于需要实现复杂空间运动的机构，则可能会考虑采用万向节机构、球铰机构等。

组合设计方案则是在机构构型方案的基础上，通过将多个基本机构进行组合和协同工作，以实现更丰富和多样化的机械功能。

这类似于将不同的建筑模块组合在一起，形成一个功能齐全的大型建筑。

组合设计方案需要巧妙地协调各个机构之间的运动关系和动力传递，确保整个机械系统能够稳定、高效地运行。

一个好的机构构型方案和组合设计方案，能够极大地提高机械产品的质量和性能。

以汽车发动机为例，其中的曲柄连杆机构就是一种经典的机构构型方案，它将活塞的往复直线运动转化为曲轴的旋转运动，从而实现了动力的输出。

而在汽车的变速器中，则采用了多种齿轮机构的组合设计方案，通过不同齿轮的啮合组合，实现了不同的传动比，满足了汽车在不同行驶条件下的动力需求。

在实际的设计过程中，确定机构构型方案和组合设计方案需要经过一系列的步骤和考虑。

首先，要明确设计任务和要求，包括机械系统需要实现的运动轨迹、运动速度、承载能力等。

然后，对各种可能的机构构型和组合方式进行分析和比较，评估它们在满足设计要求方面的优缺点。

这时候，就需要运用力学、运动学等相关知识，对机构的运动特性和受力情况进行计算和仿真。

同时，还需要考虑制造工艺、成本、可靠性等实际因素。

例如，某些复杂的机构构型可能在理论上能够实现理想的功能，但由于制造难度大、成本高，可能并不适合实际应用。

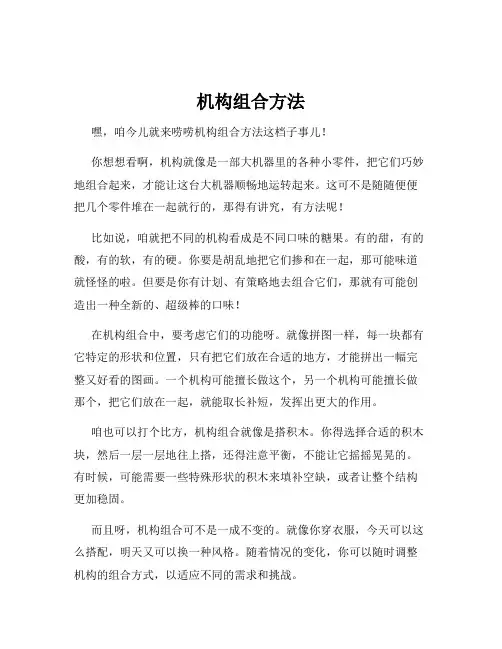

机构组合方法嘿，咱今儿就来唠唠机构组合方法这档子事儿！你想想看啊，机构就像是一部大机器里的各种小零件，把它们巧妙地组合起来，才能让这台大机器顺畅地运转起来。

这可不是随随便便把几个零件堆在一起就行的，那得有讲究，有方法呢！比如说，咱就把不同的机构看成是不同口味的糖果。

有的甜，有的酸，有的软，有的硬。

你要是胡乱地把它们掺和在一起，那可能味道就怪怪的啦。

但要是你有计划、有策略地去组合它们，那就有可能创造出一种全新的、超级棒的口味！在机构组合中，要考虑它们的功能呀。

就像拼图一样，每一块都有它特定的形状和位置，只有把它们放在合适的地方，才能拼出一幅完整又好看的图画。

一个机构可能擅长做这个，另一个机构可能擅长做那个，把它们放在一起，就能取长补短，发挥出更大的作用。

咱也可以打个比方，机构组合就像是搭积木。

你得选择合适的积木块，然后一层一层地往上搭，还得注意平衡，不能让它摇摇晃晃的。

有时候，可能需要一些特殊形状的积木来填补空缺，或者让整个结构更加稳固。

而且呀，机构组合可不是一成不变的。

就像你穿衣服，今天可以这么搭配，明天又可以换一种风格。

随着情况的变化，你可以随时调整机构的组合方式，以适应不同的需求和挑战。

比如说，在某个阶段，可能需要强调速度，那你就得把那些动作快的机构组合在一起；到了另一个阶段，可能更注重精度，那你就得换一批更精细的机构来组合啦。

还有哦，别忘了考虑它们之间的协调性。

就像跳舞一样，大家要步伐一致，节奏合拍，才能跳出优美的舞蹈。

如果有的机构快，有的机构慢，那可就乱套啦！这机构组合方法啊，真的是很神奇呢！它能让看似普通的机构焕发出新的活力，创造出意想不到的效果。

就好像魔法一样，能把一些平凡的东西变得非凡。

总之呢，机构组合方法是一门大学问，需要我们用心去钻研，去尝试。

只有不断地探索和实践，才能找到最适合的组合方式，让我们的“机器”跑得更快、更好！你说是不是这个理儿呀？。

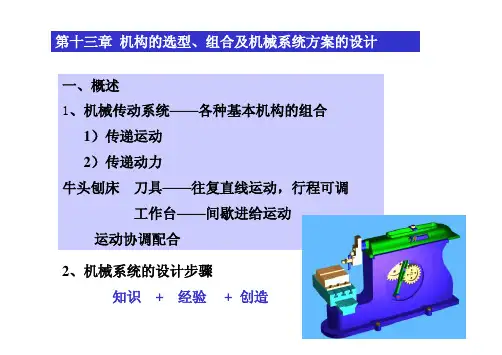

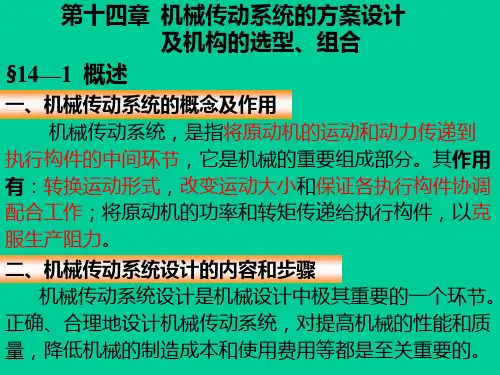

第十三章 机构的选型、组合及机械系统方案的设计 一、概述 1、机械传动系统——各种基本机构的组合 1）传递运动 2）传递动力 牛头刨床 刀具——往复直线运动，行程可调 工作台——间歇进给运动 运动协调配合 2、机械系统的设计步骤 知识 + 经验 + 创造1）根据工作任务选定工作原理和传动方案 螺纹加工 ：车、板牙、搓、范成 2）确定各执行构件的运动参数 生产阻力，选原动机 3) 机构选型、拟定机构组合方案，绘制机械传动系统示意图 4) 确定各构件的运动参数和几何参数，绘制机构简图 5) 力的分析计算作为强度计算的依据 二、机械传动系统方案的拟定 1 机构的原始运动参数1） 执行构件的运动参数回转运动连续转动 间歇转动 往复摆动转/分 次/分，动/停 次/分， 摆角大小，行程速比系数直线运动往复直动(行程数/分，行程大小，行程速比系数)带停歇往复直动 (次/分 停歇位置, 时间 行程 速度) 带停歇单向直动 曲线运动 x, y 或 (进给量/分) x=x(t), y=y(t)(2) 原动机的运动参数 回转运动 往复直线运动 电机，液压马达，气动马达等 往复式油缸或汽缸２各执行构件间的协调配合 （１）总传动比ｉ＝原动机的转速／执行构件转速 （２）互相有关，须严格配合 （３）运动速度的配合 （４）动作的配合 动作次序３机械的工作循环图 表明机械一个工作循环中各执行构件的运动配合关系图 看录像 （１）直线式工作循环图 （２）圆周式工作循环图 （３）直角坐标式工作循环图 选一定标件机构系统运动循环图Kinematic Circulating Picture of Mechanism System 半自动制钉机一枚鞋钉的工艺过程绘制的 运动循环图。

鞋钉分为钉头、钉杆、钉尖三部分， 一个工作循环： 镦头，送料，压紧、 挤方，挤头、切断（１）直线式工作循环图 绘制方法：将机械在一个工作循环中各执行构件各运动区段的起 止时间（或转角）和先后顺序，按比例绘制在直线轴上（主轴或 分配轴），形成长条矩形图。

第八章机构的选型和组合应用基本要求:1. 了解机构选型的基本知识；2. 了解运动循环图和组合机构应用的基本概念；3. 了解机构的组合方式和所得相应组合机构的类型、分析及设计方法4. 了解组合机构分析和设计的基本思路。

教学内容:1 研究机构选型和组合应用的目的和内容2 机构的组合方式和相应组合机构的分析与设计3 机构的选型4 机器执行机构的协调设计和运动循环图重点难点:本章重点是机器执行机构的协调设计和运动循环图。

机构的组合是发展新机构的重要途径之一。

学习的难点在于掌握机构组合的方式和特点，以及组合机构的基本原理和设计思路，以便在进行机械系统方案设计时，能够根据机械工艺动作的不同特点，选择不同类型的组合机构或利用适当的组合方式创造新机构。

§8－1 研究机构选型和组合应用的目的和内容一、研究的目的由于生产对各种机器的要求千变万化，工作原理各殊，因而其工艺过程所需的动作往往不只一个，不是单独一个机构所能实现的，而必须应用几个机构适当组合起来才能完成。

由于能够变化转速大小的传动机构和能够转换输入件与输出件所需运动型式的执行机构往往有很多种，他们各有优缺点，故应当按照实际情况选用其中最好的一种。

因此，设计机器时，便会遇到机构的选型和组合应用问题。

二、机构选型和组合应用的内容机器整机设计的内容和步骤是：1.根据生产任务拟定机器的工作原理，再进行工艺动作分析，定出其运动方案，从而便确定了所需的执行构件的数目和运动。

2.合理选择能够实现各执行构件所需运动的机构。

3.根据工艺过程各个动作的要求，编制机器的运动循环图来确定各执行构件动作的协调关系。

及结构设计计算，绘制装配图和零件工作图。

4.进行整体布置，完成各个机构的运动设计和动力设计，绘制组合起来的机构系统的运动简图。

5.进行零、部件的动力计算、强度设计§8－2 机构的组合方式和组合机构的分析与设计在工程实际中，对于比较复杂的运动变换，单一的基本机构往往由于其本身所固有的局限性而无法满足多方面的要求。

插床机构的选型与组合一、引言插床机构是机械设备中的一种重要组成部分，广泛应用于各个行业。

它的选型与组合对于机械设备的性能和效率起着至关重要的作用。

本文将详细探讨插床机构的选型与组合，从不同角度分析其影响因素，并提出一些实用的建议。

二、插床机构的分类插床机构根据其工作原理和结构特点可以分为以下几类： 1. 滑块式插床机构 2. 曲柄摇杆式插床机构 3. 齿轮传动式插床机构 4. 液压驱动式插床机构三、插床机构的选型因素选择合适的插床机构需要考虑以下几个因素： 1. 工作要求：不同的工作要求对插床机构的性能有不同的要求，如工作速度、力矩等。

2. 空间限制：插床机构需要安装在机械设备中，因此需要考虑机械设备的空间限制。

3. 维护成本：插床机构的维护成本包括维修费用、更换零件的费用等，需要考虑维护成本对整体成本的影响。

4. 可靠性：插床机构的可靠性直接影响到机械设备的工作效率和生产效益，因此需要选择可靠性较高的插床机构。

四、插床机构的组合原则在实际应用中，通常需要将多个插床机构进行组合，以实现更复杂的工作要求。

插床机构的组合原则如下： 1. 功能协调：不同的插床机构之间需要协调工作，以实现整体的工作要求。

2. 空间布局：插床机构的组合需要考虑机械设备的空间布局，合理利用空间。

3. 维护便利：插床机构的组合应该考虑维护的便利性，方便维修和更换零件。

五、插床机构的选型与组合实例以某机械设备为例，需要选择合适的插床机构并进行组合，以满足工作要求。

根据以上原则，我们进行如下选型与组合：1. 滑块式插床机构选用滑块式插床机构作为主要工作部分，具有较高的工作速度和力矩。

该插床机构可以满足设备的基本工作要求。

2. 曲柄摇杆式插床机构在滑块式插床机构的基础上，添加曲柄摇杆式插床机构，用于实现更复杂的工作要求，如旋转、摆动等。

3. 齿轮传动式插床机构在滑块式插床机构和曲柄摇杆式插床机构的基础上，添加齿轮传动式插床机构，用于实现更高速度和更大力矩的工作要求。
