空气源水-水热泵系统

空气源热泵水系统中央空调配套附属设备水力模块传统空气源热泵机房的水泵安装存在作业面积大、施工周期长、操作人员缺失专业技术和经验等弊端，而水力模块可以完美的解决这些问题，势必成为水系统中央空调安装的未来，现在就让我们来了解一下水力模块：一、水力模块的组成原理1、水力模块用于地源热泵、空气源热泵、风冷模块等中央空调水系统冷媒水、冷却水、卫生热水循环输送，配备泵组、阀组、自动补水、安全组件、旁通组件、系统清洗排污组件及控制元件等，系统内有镀锌管连接而成。

2、水力模块可根据末端需求自动调整水泵运行频率，单双泵自动切换、具备电源保护、相序保护、热保护、缺水自动保护、高温低温保护、高压低压保护等安全功能。

3、运用了水力系统模块化整合设计方案，是一个完全预制成套经过严格监控生产的产品。

水力模块在具有节能环保、节省时间和投资、提高工程质量的同时，还兼备运用灵活、安装快捷等特点，是工业、商业及民用建筑等水系统输配的最佳选择。

水力模块主要组成二、水力模块的应用水力模块就是把水泵、阀件、过滤器、定压补水装置、水泵控电控柜等等（几乎是除了主机以外所有的东西）集成在一个箱子里面，在安装的时候，只有主机和水力模块两个整体设备，管路也非常简单，就是将这两个设备连接起来再把负载侧和源侧管道接到相应位置就可以了。

这样做的目的一是减少机房的占地面积，二是增加机房的美观程度，三是安装方便，可以在工厂定制，在现场只需要简单的组装即可。

水力模块适用于中央空调水系统空调水、冷却水、卫生热水循环输送及其它水介质的输送。

可与任何水循环中央空调机组配套使用，单台最大推配套制冷量高达360KW，超出可多台并接供应。

适用于地源热泵、空气源热泵、分体太阳能、燃气锅炉和常规清水、供水领域等暖通空调产品的配套应用。

安装水力模块机房对比三、水力模块的特点1、系统整合、节省空间水力模块集水泵，阀门，安全组件，自动补水，旁通补水，系统清洗排污组件及控制一体，屏弃原有复杂的机房和繁琐的控制系统，紧凑型设计，单台机组占地面积仅1-2m2。

空气源热泵与水源热泵比较一、概述：在我国主要利用三种热泵技术，分别是水源热泵，地源热泵，以及空气源热泵。

热泵即可制冷，又可制热。

制冷时，其工作原理跟一般的冷气机没有区别；制热时，利用制冷循环系统的热端，将冷凝器排出的热量送入室内采暖或加热生活用水。

这时，热泵的运行过程看起来就像是把低温端的热量，源源不断地抽送到高温端一样，所以形象地称之为热泵。

如果热泵的冷端（蒸发器）直接置于室外的空气之中，称之为空气源热泵；如果其冷端（蒸发器）通过管道埋植于水中，则称之为水源热泵。

二、水源热泵2.1优点：2.1.1水源热泵技术属可再生能源利用技术2.1.2水源热泵属经济有效的节能技术2.1.3水源热泵环境效益显著2.1.4水源热泵一机多用，应用范围广2.1.5水源热泵空调系统维护费用低2.1.6水源热泵高效节能。

水源热泵是目前空调系统中能效比（COP值）最高的制冷、制热方式，理论计算可达到7（空气源热泵理论值为2--6），实际运行4～6。

2.2水源热泵的应用限制2.2.1利用会受到制约；2.2.2可利用的水源条件限制，对开式系统，地源要求必须满足一定的温度、水量和清洁度；2.2.3水层的地理结构的限制，对于从地下抽水回灌的使用，必须考虑到使用地的地质的结构，保证用后尾水的回灌可以实现；2.2.4投资的经济性，由于受到不同地区、不同用户及国家能源政策、燃料价格的影响，虽然总体来说，水源热泵的运行效率较高、费用较低，但与传统的空调制冷取暖方式相比，在不同地区不同需求的条件下，水源热泵的投资经济性会有所不同；2.3水源热泵目前的市场状况：水源热泵目前主要应用在北方冬季寒冷的地区，而在广阔的南方很少见到身影。

主要原因：南方主要以空气源热泵为主，冬天对空调制热的依赖不如北方明显，主要用来洗澡，所以空气源热泵基本能满足需要，并且工程相对简单，造价成本要低。

所以这类产品有较大的局限性，所以必须要走产品的差异化道路，来做好产品的推广！三、污水源热泵：3.1简介：污水源热泵是水源热泵的一种。

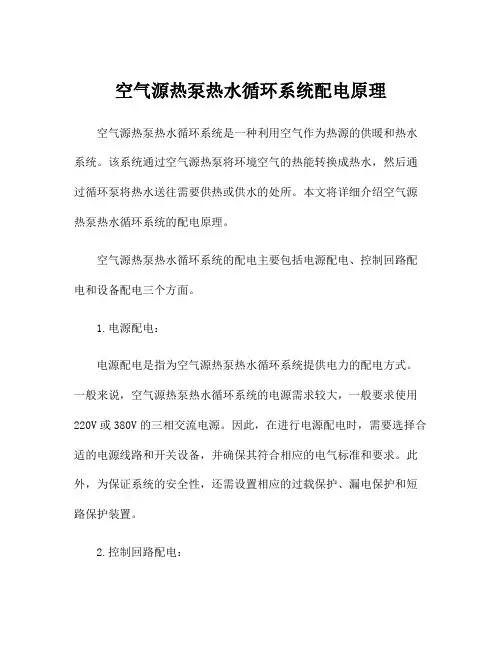

空气源热泵热水循环系统配电原理空气源热泵热水循环系统是一种利用空气作为热源的供暖和热水系统。

该系统通过空气源热泵将环境空气的热能转换成热水，然后通过循环泵将热水送往需要供热或供水的处所。

本文将详细介绍空气源热泵热水循环系统的配电原理。

空气源热泵热水循环系统的配电主要包括电源配电、控制回路配电和设备配电三个方面。

1.电源配电：电源配电是指为空气源热泵热水循环系统提供电力的配电方式。

一般来说，空气源热泵热水循环系统的电源需求较大，一般要求使用220V或380V的三相交流电源。

因此，在进行电源配电时，需要选择合适的电源线路和开关设备，并确保其符合相应的电气标准和要求。

此外，为保证系统的安全性，还需设置相应的过载保护、漏电保护和短路保护装置。

2.控制回路配电：控制回路配电是指为空气源热泵热水循环系统的控制和保护回路提供电力的配电方式。

空气源热泵热水循环系统的控制回路包括温控回路、水泵控制回路、风机控制回路等。

在进行控制回路配电时，需要安装控制器、温度传感器、水位传感器、压力传感器等控制元件，并合理布置线路，确保各个回路之间的正常通信和协调工作。

3.设备配电：设备配电是指为空气源热泵热水循环系统中各个设备提供电力的配电方式。

空气源热泵热水循环系统中的主要设备包括空气源热泵机组、循环泵、水箱加热器、电热管等。

在进行设备配电时，需要根据设备的功率和电流要求，选择合适的电源线路和开关设备，并采取相应的接线方式，以确保设备的正常运行和供电安全。

总之，空气源热泵热水循环系统的配电原理是通过合理选择电源线路和开关设备，安装相应的控制元件和保护装置，以实现系统的正常供电、控制和保护。

在进行配电时，需要充分考虑系统的电压、电流、功率和防护等要求，确保系统的安全性和可靠性。

同时，还需遵守相应的电气标准和规范，确保系统的合法合规性。

空气源热泵和水源热泵中央空调有什么不同？
中央空调系统按冷却（吸热）介质划分为两大类：就是以空气为介质的空气源热泵空调系统，和以水为介质的水源热泵空调系统。

这两种均可以满足使用场所人体的舒适性要求，但其结构和性能有所不同。

空气源热泵中央空调：这是传统的中央空调方式，不论何种场合都可以采用。

系统形式有:风机盘管+集中供冷（热）装置；或者是用小型空调机组+送（回）风管+集中供冷（热）源装置。

该系统的特点是传中空气源热泵空调技术成熟、性能稳定，设计亦同样成熟可靠。

最大的缺点是：耗电大（尽管改进后能效已显著提高，但仍不属于节能空调机组范畴），另外，受环境因素影响较大，严寒或高温地区，制热（制冷）效率下降严重。

水源热泵中央空调：由于空气源热泵空调存在能耗高及能效随环境因素下降的问题，专业的工作者研发并采用水源取代空气源作为机组传热媒介，这是因为水的比热大大高于空气的比热（为空气比热的4倍），在任何环境温度条件下都不存在能效下降的问题，而且能效比空气源大大提高，具有节能减排的明显优势。

水源热泵可以江河、湖泊、废水等低品位能源，也可通过土壤进行热交换，同时又能满足室内舒适性空调的目的，有关产品发展迅猛且成熟、有关法规、设计等相应配套也非常成熟和完善，因此水源空调机组是目前最为节能的空调技术机组，是节能减排政策下空调设备的首选。

资料整理——东莞市昌盛家用电器。

空气源热泵热水系统介绍（一种加热与供热分离双水箱热水系统）一、系统设计说明加热与供热分离双水箱热水系统，能保证热水用水质量，确保恒温（热水温度52~55℃，可调）出水，以及使热泵热水系统达到最优的节能效果，该系统采用加热与供热分离的双水箱设计。

结合投资成本与运行节能这两方面考虑，加热水箱采用承压式小水箱，供热水箱采用开式大水箱，系统工作原理图如下：二、工作原理说明：(1)冷水补水：系统首次补水采用手动补水，将加热水箱补满，当温度T2≥55℃（可调），且供热水箱的水低于高水位时，冷水电动阀打开，冷水将加热水箱的热水压出到供热水箱中，当温度T2≤52℃（可调）或供热水箱的水位到达高水位时，冷水电动阀关闭。

(2)热水加热：当温度T1≤53℃（可调），加热循环泵启动，空气源热泵启动，对加热水箱中的水加热。

当T1≥55℃（可调），空气源热泵停止，加热循环泵停止。

(3)供热水箱恒温：当温度T3≤50℃（可调），且T2≥50℃时，冷水电动阀停止工作，电动阀1关闭，同时电动阀2打开，当供热水箱中的水T3≥55℃（可调）时，电动阀1打开，同时电动阀2关闭，冷水电动阀恢复工作状态。

(4)热水管网恒温：当T4≤50℃（可调），回水电动阀打开，热水供水泵（变频恒压供水泵）工作，将管网的热水打回供热水箱，当T4≥53℃（可调），回水电动阀关闭，热水供水泵（变频恒压供水泵）停止工作（根据工作设定工作压力开停）。

(5)热水供水及供水泵的保护：热水供水压力，应根据实际项目热水使用要求调节供水压力，当热水供水压力没要求时，应设置与当地自来水供水压力一致。

当供热水箱水位低于低水位时，供水泵停止工作。

三、系统应用设计该热水系统可以广泛适用于学校、酒店、工厂宿舍等各个场所的定时与不定时的热水供水系统，每天热水供水量5-100吨范围的热水工程。

(1)对热水用水量小的项目(5-20吨)，可采用单台热泵设计，如下图所示：(2)对热水用水量大的项目(20-100吨)，可采用多台热泵并联的方式设计，如下图所示：四、系统热泵、水箱设计选型(1)空气源热泵设计选型该热水系统，根据项目热水需求，一般设计采用5P、10P、15P、20P的空气源热泵机组，选用单台或多台使用，采用这种系统的设计主要选用以10P、15P为主。

根据热泵所利用能源的不同，热泵可作如下分类：一、空气源热泵以空气作为“源体”，空气源热泵，通过冷媒作用，进行能量转移。

目前的产品主要是家用热泵空调器、商用单元式热泵空调机组和热泵冷热水机组。

热泵空调器已占到家用空调器销量的40—50%，年产量为400余万台。

热泵冷热水机组自90年代初开始，在夏热冬冷地区得到了广泛应用，据不完全统计，该地区部分城市中央空调冷热源采用热泵冷热水机组的已占到20—30%，而且应用范围继续扩大并有向此移动的趋势。

二、水源热泵以地下水作为冷热"源体"，在冬季利用热泵吸收其热量向建筑物供暖，在夏季热泵将吸收到的热量向其排放、实现对建筑物供冷。

虽然目前空气能热泵机组在我国有着相当广泛的应用，但它存在着热泵供热量随着室外气温的降低而减少和结霜问题，而水源热泵克服了以上不足，而且运行可靠性又高，近年来国内应用有逐渐扩大的趋势。

三、地源热泵地源热泵是以大地为热源对建筑进行空调的技术，冬季通过热泵将大地中的低位热能提高对建筑供暖，同时蓄存冷量，以备夏用；夏季通过热泵将建筑物内的热量转移到地下对建筑进行降温，同时蓄存热量，以备冬用。

由于其节能、环保、热稳定等特点，引起了世界各国的重视。

欧美等发达国家地源热泵的利用已有几十年的历史，特别是供热方面已积累了大量设计、施工和运行方面的资料和数据。

四、复合热泵为了弥补单一热源热泵存在的局限性和充分利用低位能量，运用了各种复合热泵。

如空气-空气热泵机组、空气-水热泵机组、水-水热泵机组、水-空气热泵机组、太阳-空气源热泵系统、空气回热热泵、太阳-水源热泵系统、热电水三联复合热泵、土壤-水源热泵系统等。

1、太阳-空气热源热泵系统太阳-空气热源热泵系统是在传统的空气热源热泵系统的基础上，利用太阳能热源而新开发的系统。

它可以制冷、供热、供生活热水，是一种利用自然能源、无污染、适用性广、效率高的新型冷热源系统。

2、土壤-水热泵系统土壤-水热泵（下称土壤热泵）可利用低品位的土壤热能提供热水或向建筑物供暖。

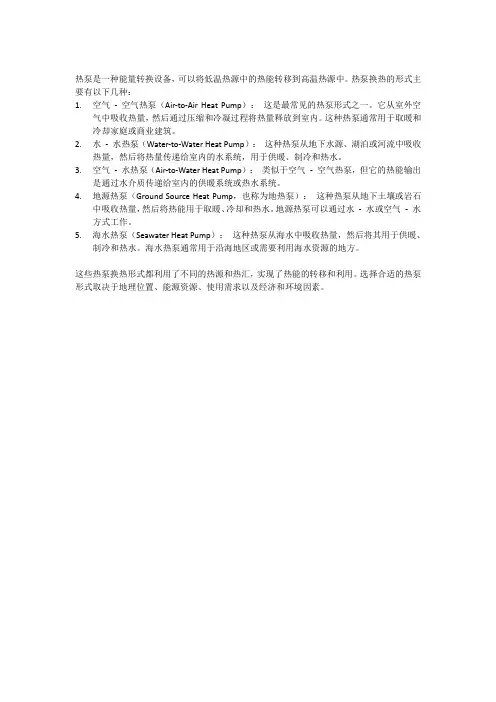

热泵是一种能量转换设备，可以将低温热源中的热能转移到高温热源中。

热泵换热的形式主要有以下几种：
1.空气- 空气热泵（Air-to-Air Heat Pump）：这是最常见的热泵形式之一。

它从室外空
气中吸收热量，然后通过压缩和冷凝过程将热量释放到室内。

这种热泵通常用于取暖和冷却家庭或商业建筑。

2.水- 水热泵（Water-to-Water Heat Pump）：这种热泵从地下水源、湖泊或河流中吸收
热量，然后将热量传递给室内的水系统，用于供暖、制冷和热水。

3.空气- 水热泵（Air-to-Water Heat Pump）：类似于空气- 空气热泵，但它的热能输出
是通过水介质传递给室内的供暖系统或热水系统。

4.地源热泵（Ground Source Heat Pump，也称为地热泵）：这种热泵从地下土壤或岩石
中吸收热量，然后将热能用于取暖、冷却和热水。

地源热泵可以通过水- 水或空气- 水方式工作。

5.海水热泵（Seawater Heat Pump）：这种热泵从海水中吸收热量，然后将其用于供暖、
制冷和热水。

海水热泵通常用于沿海地区或需要利用海水资源的地方。

这些热泵换热形式都利用了不同的热源和热汇，实现了热能的转移和利用。

选择合适的热泵形式取决于地理位置、能源资源、使用需求以及经济和环境因素。

空气源热泵机组与水源热泵机组制冷及采暖时能效比较分析一、两种中央空调机组工作原理１．水源热泵机组工作原理是以水为载体，冬季把地下水中的低品位热能利用热泵原理，通过消耗部分电能，将提取出来的热量供房间取暖所用，而夏季把房间内的热量释放到地下水中，以达到夏季制冷的目的。

２．空气源热泵机组工作原理是以室外空气为载体，冬季把室外空气中的低品位热能利用热泵原理，通过消耗部分电能，将提取出来的热量供房间取暖所用，而夏季把房间内的热量释放到室外空气中，达到夏季制冷的目的。

二、两种中央空调机组设备机构特点１．水源热泵机组是由：压缩机、冷凝器、蒸发器及膨胀阀四大主要部件构成，制冷时主要依靠蒸发器与室内散热系统热交换从而达到空调制冷的目的，冬季时主要依靠冷凝器与室内散热系统热交换。

２．空气源热泵机组也是由压缩机、冷凝器、蒸发器及膨胀阀四大主要部件构成，空气源热泵一般采用翅片换热器夏季充当冷凝器、冬季充当蒸发器使用。

空气源热泵机组通过机组内部安装的四通换向阀，在夏季制冷时其翅片换热器充当冷凝器使用与室外空气进行换热进行冷却；冬季时翅片换热器充当蒸发器使用与室外空气进行换热吸取空气中的热量。

三、两种中央空调机组制冷时冷凝器冷却方式分析中央空调机组在夏季制冷使用时，其冷凝器均需要通过外界不同类型的低品位能源进行冷却，将机组制冷时输出的电机功率产生的热量及房间热交换产生的热量带走或吸收从而达到一种热平衡。

１．水源热泵机组冷凝器的冷却方式：水源热泵机组夏季制冷时是依靠地下井水进行冷却，即地下井水与机组的的冷凝器进行循环换热，地下井水抽水后经过机组冷凝器，将热量通过直接回灌的方式把热量带走从而达到对机组冷却的目的。

地下水温不受天气气候的变化而受影响，常年地下水温保持恒温。

２．空气源热泵机组换热器的冷却方式：空气源热泵机组夏季制冷时是依靠室外空气为低品位能源进行冷却，即室外空气与机组的翅片换热器进行热交换，将换热器释放的热量直接排放到室外空气中，从而达到对机组冷却的目的。

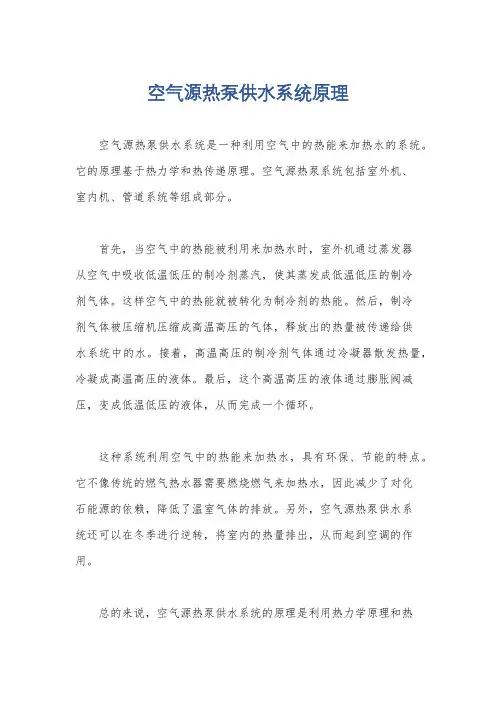

空气源热泵供水系统原理
空气源热泵供水系统是一种利用空气中的热能来加热水的系统。

它的原理基于热力学和热传递原理。

空气源热泵系统包括室外机、
室内机、管道系统等组成部分。

首先，当空气中的热能被利用来加热水时，室外机通过蒸发器
从空气中吸收低温低压的制冷剂蒸汽，使其蒸发成低温低压的制冷
剂气体。

这样空气中的热能就被转化为制冷剂的热能。

然后，制冷
剂气体被压缩机压缩成高温高压的气体，释放出的热量被传递给供
水系统中的水。

接着，高温高压的制冷剂气体通过冷凝器散发热量，冷凝成高温高压的液体。

最后，这个高温高压的液体通过膨胀阀减压，变成低温低压的液体，从而完成一个循环。

这种系统利用空气中的热能来加热水，具有环保、节能的特点。

它不像传统的燃气热水器需要燃烧燃气来加热水，因此减少了对化
石能源的依赖，降低了温室气体的排放。

另外，空气源热泵供水系
统还可以在冬季进行逆转，将室内的热量排出，从而起到空调的作用。

总的来说，空气源热泵供水系统的原理是利用热力学原理和热
传递原理，通过循环工作的方式将空气中的热能转化为加热水的热能，具有节能、环保的特点，是一种较为先进的供水系统。

水源热泵系统的组成水源中央空调系统的是由末端（室内空气处理末端等）系统，水源中央空调主机（又称 为水源热泵）系统和水源水系统三部分组成。

为用户供热时，水源中央空调系统从水源中 中提取低品位热能，通过电能驱动的水源中央空调主机（热泵）〃泵〃送到高温热源，以满足 用户供热需求。

为用户供冷时，水源中央空调将用户室内的余热通过水源中央空调主机（制 冷）转移到水源中，以满足用户制冷需求。

1 .系统原理图：制热工况为例，系统原理见下图：2 .用户（室内末端等）系统由用户侧水管系统，循环水泵，水过滤器，静电水处理仪，各 种末端空气处理设备，膨胀定压设备及相关阀门配件组成。

3 .水源中央空调主机系统由压缩机，蒸发器，冷凝器，膨胀阀，各种制冷管道配件和电器 控制系统等组成。

4 .水源水系统由水源取水装置，取水泵，水处理设备，输水管网和阀门配件等组成。

5 .制冷工况可通过阀门切换来实现，即使水源水进冷凝器，蒸发器的冷冻循环水接用户系 统。

（反之则为制热工况）水源热泵系统介绍摘要：本文首先介绍了水源热泵技术的概念和工作原理，并与锅炉和空气源热泵 在能 源利用角度作了对比，得出水源热泵技术是利用可再生能源的一种技 术。

随后，详细 地描述了水源热泵的特点并介绍了国内外关于地源应用的 基本情况和中国目前水源 热泵开发应用的前景，最后，特别介绍了清华同 方水源热泵的技术特点和中国水源热 泵推广应用中的一些问题。

一、水源热泵技术的概念和工作原理水源热泵技术是利用地球表面浅层水源如地下水、河流和湖泊中吸收的太阳能和地热能 而形成的低温低位热能资源，并采用热泵原理，通过少量的高位电能输入，实现低位热能向 高位热能转移的一种技术。

地球表面浅层水源如深度在1000米以内的地下水、地表的河流和湖泊和海洋中，吸收 用户末端系统水源中央空调水源水系统了太阳进入地球的相当的辐射能量，并且水源的温度一般都十分稳定。

水源热泵机组工作原理就是在夏季将建筑物中的热量转移到水源中，由于水源温度低，所以可以高效地带走热量，而冬季，则从水源中提取能量，由热泵原理通过空气或水作为载冷剂提升温度后送到建筑物中。

空气源热泵热水系统原理
空气源热泵热水系统是一种利用空气中的热能来加热水的系统。

其原理基本上是利用热泵的工作原理，通过循环工质的相变来实现
热量的吸收和释放。

下面我会从多个角度来解释其原理。

首先，空气源热泵热水系统利用空气中的热能来加热水。

当系
统工作时，室外的空气通过蒸发器吸收热量，使得其中的工质（通
常是制冷剂）蒸发成为低温低压的气态。

这部分热能随着蒸发过程
被吸收，使得室外空气温度下降。

蒸发后的气态工质被压缩机压缩，使其温度和压力升高，然后通过冷凝器释放热量，加热系统中的水。

这样循环往复，就能不断地将室外的热量转移到室内的水中，实现
加热的目的。

其次，空气源热泵热水系统的原理也涉及热力学的基本原理。

根据热力学第一定律，能量守恒，系统吸收的热量等于释放的热量
加上系统内部的能量变化。

通过热泵循环过程中的蒸发和冷凝，热
能被转移，最终实现了室内水的加热。

此外，空气源热泵热水系统原理还涉及到热传递的过程。

热泵
系统中的蒸发器和冷凝器起着热传递的作用，蒸发器吸收室外空气
中的热量，冷凝器释放热量给室内的水。

这种热传递过程是通过循环工质的相变来实现的，从而实现了热能的转移和利用。

总的来说，空气源热泵热水系统的原理是通过热泵循环过程中的蒸发和冷凝来实现室内水的加热，利用了热力学和热传递的基本原理。

希望这些解释能够帮助你更好地理解空气源热泵热水系统的工作原理。

空气源热泵冷热水机组工作原理工作过程如下：1.蒸发器：室外空气通过蒸发器的热交换管道，被低压制冷剂吸热，使得制冷剂从液态蒸发成为气态。

2.压缩机：气态制冷剂被压缩机吸入，压缩机对气态制冷剂进行压缩，使得气体的温度和压力升高。

3.冷凝器：压缩机排出的高温高压气体通过冷凝器进行热交换，释放出的热量被传递到热水机组中的热水。

4.膨胀阀：冷凝后的制冷剂经过膨胀阀放大节流，使得制冷剂的温度和压力急剧下降。

5.蒸发器：经过膨胀阀的制冷剂进入室内蒸发器，通过与需要冷却的水进行热交换，吸热后制冷剂再次蒸发成为气态。

通过上述的工作过程，空气源热泵冷热水机组实现了将低温的空气中的热量转移到高温的热水中，达到提供供暖和热水的效果。

在夏季，该机组可以通过逆向工作原理，将室内的热量转移到室外，实现室内的制冷效果。

1.制冷和供暖一体化：该机组可以通过改变工作方式实现制冷和供暖两种效果，不同于传统的分体式空调和燃气热水器，减少设备投资和占地面积。

2.节能环保：空气源热泵机组利用环境中的空气作为热源和热汇，无需额外的能源消耗，降低了对化石能源的依赖，减少了对大气的污染。

3.温度调节范围广：空气源热泵机组的调节范围较广，可以根据室外温度和需要调节的室内温度进行灵活调整，满足不同季节和不同环境的需求。

4.运行稳定可靠：空气源热泵机组采用的是封闭式循环系统，减少了制冷剂的泄漏风险，提高了系统运行的稳定性和可靠性。

总之，空气源热泵冷热水机组利用空气作为热源和热汇进行热能转换，通过蒸发器、压缩机、冷凝器和膨胀阀等组件的工作，实现了热量的传递和调节，达到供暖和制冷的效果。

同时，该机组具有节能环保、温度调节范围广和运行稳定可靠等优点。

空气源热泵系统分类
空气源热泵系统可以根据不同的分类标准进行分类，常见的分类方式如下：
1. 按制冷/供暖方式分类：分为空气-空气（空调热泵）和空气-水（地暖热泵）两种类型。

空气-空气热泵系统主要用于制冷和取暖，通过空气中的热量来提供制冷或供暖效果；空气-水热泵系统则将空气中的热量转移到热水中，再通过管道系统供给建筑物的地暖或热水使用。

2. 按热源类型分类：分为常温热泵系统和低温热泵系统两种类型。

常温热泵系统适用于热源温度较高的场合，一般能够提供40摄氏度以上的热水；低温热泵系统适用于热源温度较低的场合，能够提供20摄氏度以下的冷水或热水。

3. 按系统结构分类：分为分体式热泵系统和集中式热泵系统两种类型。

分体式热泵系统包括室内机和室外机两部分，通过管道连接，常见于家庭和小型商业建筑；集中式热泵系统则将所有的热泵机组集中放置在一个机房内，通过管道系统将制冷或供暖效果传输到各个建筑物。

总之，空气源热泵系统可根据不同的分类标准进行分类，以适应不同的应用场景和需求。
