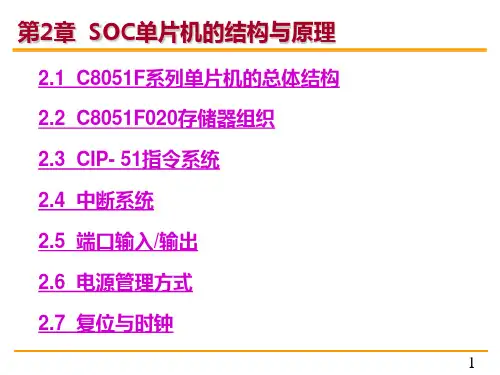

SOC单片机的结构与原理

soc芯片架构原理SOC芯片架构原理概述System on Chip（SOC）是一种集成度极高的芯片架构，将多个功能模块集成在一个芯片中，包括处理器、内存、外设等。

SOC芯片的设计原理是通过高度集成的方式，将各个功能模块集中在一起，以实现高性能、低功耗和小尺寸的系统。

一、功能模块集成SOC芯片的设计原理之一是功能模块的集成。

在SOC芯片中，各个功能模块如处理器、内存、外设等被集成在一起，通过内部总线进行连接和通信。

这种集成的方式使得SOC芯片具备更高的性能和更低的功耗。

二、内部总线内部总线是SOC芯片中各个功能模块之间进行通信的桥梁。

它负责数据的传输和控制信号的传递，确保各个模块之间的协同工作。

内部总线的设计需要考虑数据传输的带宽、延迟和功耗等因素，以实现高效的数据交换。

三、处理器核心处理器核心是SOC芯片的核心组成部分，负责执行指令和控制整个系统的运行。

SOC芯片中的处理器核心通常采用精简指令集（RISC）架构，具备高性能和低功耗的特点。

处理器核心的设计原理包括流水线技术、缓存技术和分支预测等，以提高指令的执行效率。

四、内存系统内存系统是SOC芯片中存储数据和指令的部分，包括内部RAM和外部DRAM。

内存系统的设计原理是提供高速、低功耗的存储器，以满足系统对数据和指令的读写需求。

内存系统的设计需要考虑存储器的容量、带宽和延迟等因素，以实现高效的数据存取。

五、外设接口外设接口是SOC芯片与外部设备进行通信的接口，包括串口、并口、USB、以太网等。

外设接口的设计原理是提供通用的接口标准，以便与各种外部设备进行连接和通信。

外设接口的设计需要考虑信号的传输速率、电压电平和数据格式等因素，以实现可靠的数据交换。

六、功耗管理功耗管理是SOC芯片设计中非常重要的一环。

SOC芯片通常被应用于移动设备等对功耗要求较高的场合。

功耗管理的设计原理是通过电源管理、时钟管理和电压调节等手段，实现对芯片功耗的控制和优化。

单片机的内部结构及工作原理解析单片机（Microcontroller）是指集成了中央处理器（CPU）、存储器（ROM、RAM）、输入/输出（I/O）接口和定时器/计数器等功能模块的一种超大规模集成电路。

在现代电子设备中，单片机已经广泛应用于各个领域，如家电、智能设备、汽车电子等。

而了解单片机的内部结构及工作原理，对于进行嵌入式系统开发和电子产品设计具有重要的意义。

一、内部结构单片机主要分为中央处理器（CPU）、存储器、输入/输出接口（I/O）和定时器/计数器等几个主要部分。

1. 中央处理器（CPU）：单片机的核心部分是CPU，它负责执行各种指令并控制整个单片机的操作。

CPU主要包括运算器、控制器和时序发生器。

运算器是负责执行各种运算操作的部分，包括算术运算、逻辑运算等。

控制器负责解析和执行指令，控制整个系统的工作。

时序发生器则负责产生各种时钟信号来同步整个系统的工作。

2. 存储器：单片机中的存储器分为可编程只读存储器（Programmable Read-Only Memory，PROM）、只读存储器（Read-Only Memory，ROM）和随机存储器（Random Access Memory，RAM）等几种类型。

PROM用于存储程序代码和常量数据，ROM用于存储不可更改的程序代码和数据，而RAM用于存储临时变量、中间结果等。

存储器的容量和类型取决于单片机的规格和需求。

3. 输入/输出接口（I/O）：单片机通过输入/输出接口与外部设备进行数据交换。

输入接口用于接收外部信号或数据，如按键、传感器等。

输出接口用于向外部设备发送信号或数据，如LED灯、液晶显示器等。

单片机通常提供多个通用输入/输出引脚（General Purpose Input/Output，GPIO）来扩展外部设备的连接。

4. 定时器/计数器：定时器和计数器是单片机中重要的功能模块，用于产生精确的时间延迟和计数功能。

定时器用于产生周期性的定时信号，计数器则用于对外部事件的计数。

单片机结构及工作原理单片机是一种集成电路，它包含了CPU、存储器、输入输出接口等核心组件。

它的工作原理是通过执行一系列指令来完成特定的任务。

本文将从单片机的结构和工作原理两个方面进行阐述。

一、单片机的结构单片机的结构可以分为CPU、存储器和输入输出接口三部分。

1. CPU（中央处理器）CPU是单片机的核心部件，负责执行指令、进行数据处理和控制整个系统的工作。

它包括运算器、控制器和寄存器等组件。

运算器负责执行算术和逻辑运算，控制器负责解码指令并控制程序的执行顺序，寄存器则用于暂存数据和指令。

2. 存储器存储器用于存储程序和数据。

单片机的存储器分为两种类型：ROM 和RAM。

ROM（只读存储器）存储了程序的指令，通常是不可修改的；RAM（随机存储器）用于存储变量和临时数据，可以读写。

3. 输入输出接口输入输出接口用于与外部设备进行通信。

它可以接收来自外部设备的输入信号，并将处理结果输出给外部设备。

输入输出接口可以是数字输入输出口、模拟输入输出口、定时器计数器等。

二、单片机的工作原理单片机的工作原理是通过执行一系列指令来完成特定的任务。

单片机的指令由汇编语言编写，经过编译后生成机器码，再由单片机执行。

1. 程序的加载当单片机上电后，首先需要将程序加载到存储器中。

通常，程序存储在ROM中，单片机将ROM中的指令复制到RAM中，然后开始执行。

2. 指令的解码和执行单片机将RAM中的指令读取到控制器中，然后进行解码。

解码后，控制器将指令发送给运算器执行。

不同的指令会执行不同的操作，如算术运算、逻辑运算、数据传输等。

3. 数据的读写单片机可以从外部设备读取数据，并将处理结果写回外部设备。

它通过输入输出接口与外部设备进行数据的交换。

4. 程序的控制单片机可以根据程序的要求进行条件判断和跳转。

根据运算结果或外部输入信号，单片机可以改变程序的执行顺序，实现不同的功能。

总结：单片机是一种集成电路，具有高度集成、体积小、功耗低等特点。

SOC的基本架构相关知识
SOC（System on Chip）是一种将整个电子系统集成在一块芯片上的设计方法。

它包含了处理器、存储器、输入输出接口、模拟电路等多种功能模块，可以应用于各种电子设备中。

SOC的基本架构包括以下几个方面：
1. 处理器核：SOC中的处理器核是整个系统的核心，它负责执行各种指令和运算。

常见的处理器核包括ARM、MIPS、Intel等。

2. 存储器：SOC中的存储器主要包括程序存储器（ROM）和数据存储器（RAM），它们分别用于存储程序代码和数据。

3. 输入输出接口：SOC中的输入输出接口用于连接外部设备和处理器，实现数据的输入输出。

常见的输入输出接口包括UART、SPI、I2C、USB等。

4. 模拟电路：SOC中的模拟电路主要用于处理模拟信号，如音频、视频等。

常见的模拟电路包括ADC、DAC等。

5. 时钟电路：SOC中的时钟电路负责提供系统时钟，控制整个系统的运行速度。

时钟电路通常由晶振、时钟发生器等组成。

6. 总线系统：SOC中的总线系统用于连接各个模块，实现数据的传输和通信。

常见的总线系统包括AHB、APB、SPI
等。

7. 电源管理：SOC中的电源管理用于控制各个模块的电源开关和电压调节，以保证系统稳定运行。

SOC的基本架构包括处理器核、存储器、输入输出接口、模拟电路、时钟电路、总线系统和电源管理等多个方面。

这些模块相互协作，构成了一个完整的电子系统。

单片机的基本结构与工作原理单片机（Microcontroller Unit，简称MCU）是一种集成电路，具备处理器核心、存储器、IO接口和时钟电路等功能单元。

它被广泛应用于各种电子设备中，是嵌入式系统的重要组成部分。

本文将介绍单片机的基本结构与工作原理。

一、单片机的基本结构单片机的基本结构由四个主要组成部分构成：中央处理器（Central Processing Unit，CPU）、存储器、IO接口和时钟电路。

1. 中央处理器（CPU）中央处理器是单片机最核心的部分，它负责执行各种指令和控制单片机的运行。

通常，单片机的CPU是一种低功耗、高性能的微处理器，具备运算、逻辑和控制等功能。

CPU的设计和性能直接影响单片机的执行能力。

2. 存储器存储器是单片机用来存储程序、数据和中间结果的重要部件。

单片机的存储器包括闪存（Flash）和随机存取存储器（Random Access Memory，RAM）等。

闪存用于存储单片机的程序代码，它具有非易失性，可以保存在断电后。

通过闪存编程器，开发者可以将编写的程序代码烧录到单片机的闪存中。

RAM主要用于存储程序运行时产生的变量和临时数据，它的读写速度相较闪存更快，但断电后数据会丢失。

3. IO接口IO接口是单片机与外部设备进行数据交换的接口，包括数字输入输出（Digital Input/Output，IO）、模拟输入输出（Analog Input/Output，AI/AO）等。

数字IO接口用于连接数字信号的收发，例如按键、LED灯、继电器等。

模拟IO接口用于连接模拟信号的输入和输出，例如温度传感器、电压检测等。

4. 时钟电路时钟电路是单片机提供时间基准的部分，用于控制单片机的运行速度和时序。

时钟电路产生的时钟信号决定了单片机的工作频率，它分为外部时钟和内部时钟两种。

二、单片机的工作原理单片机的工作原理可以概括为以下几个步骤：复位、初始化、执行程序、循环执行。

1. 复位当单片机上电或接收到外部复位信号时，会进入复位状态。

soc芯片工作原理一、SOC芯片的定义和概念SOC芯片全称为System on Chip，即“片上系统”，是一种集成度非常高的芯片，它将CPU、内存、外设等多个系统集成在一个芯片中，实现了高度集成化的设计。

SOC芯片通常采用先进的制造工艺，具有体积小、功耗低、性能高等优点，在智能手机、平板电脑、物联网等领域得到广泛应用。

二、SOC芯片的架构和组成1. SOC芯片的架构SOC芯片通常采用分层次结构设计，由不同层次的模块组成。

其中最底层是物理层，包括处理器核心和存储器；中间层是系统层，包括总线控制器、DMA控制器和中断控制器等；最上层是应用层，包括各种外设接口和应用处理单元等。

2. SOC芯片的组成(1) 处理器核心：通常采用ARM架构或者MIPS架构的处理器核心。

(2) 存储器：包括SRAM、DRAM、NOR Flash和NAND Flash等。

(3) 总线控制器：负责连接各个模块之间的数据传输。

(4) DMA控制器：负责数据传输的直接存储器访问。

(5) 中断控制器：负责处理外部中断和异常。

(6) 外设接口：包括USB、SDIO、SPI、I2C等各种外设接口。

(7) 应用处理单元：包括图像处理单元、音频处理单元等。

三、SOC芯片的工作原理1. 引导程序加载SOC芯片通常采用ROM或者Flash存储引导程序，当系统上电后，引导程序会自动运行。

引导程序的功能是初始化硬件系统，并将操作系统从存储器中加载到内存中。

2. 系统初始化在引导程序运行完成后，系统开始进行初始化。

系统初始化的过程包括设置时钟、初始化存储器、配置外设等。

3. 系统运行在系统初始化完成后，SOC芯片开始正式运行。

SOC芯片通过总线控制器和DMA控制器实现各个模块之间的数据传输，通过中断控制器处理外部中断和异常。

应用处理单元则负责实现各种应用功能。

四、SOC芯片的优缺点1. 优点(1) 高度集成化：SOC芯片将多个模块集成在一个芯片中，大大降低了系统复杂度和体积。

soc芯片工作原理一、什么是soc芯片soc芯片，全称System on a Chip，即片上系统，是一种集成了多个功能模块和电路的芯片，将处理器核心、内存、外设接口、通信模块等集成在一颗芯片中。

它是现代电子设备中的核心组件，广泛应用于智能手机、平板电脑、物联网设备等各种电子产品中。

二、soc芯片的组成部分soc芯片由以下几个主要部分组成：1. 处理器核心处理器核心是soc芯片的主要计算单元，负责执行指令、处理数据等任务。

常见的soc芯片使用ARM架构的处理器核心，如ARM Cortex-A系列和ARM Cortex-M系列。

不同的产品和应用需求会选择不同的处理器核心，以满足性能和功耗的要求。

2. 内存管理单元（MMU）内存管理单元是soc芯片中的重要功能模块，用于管理和映射系统的物理内存和虚拟内存。

它能够提供内存地址的转换和保护，为处理器核心提供有效的内存访问管理，确保数据的安全性和高效性。

3. 外设接口soc芯片通过外设接口与各种外部设备进行通信和控制。

常见的外设接口包括UART、SPI、I2C、USB、SDIO等，用于连接显示器、触摸屏、摄像头、传感器等外部设备，实现数据的输入、输出和控制。

4. 通信模块通信模块是soc芯片中的重要组成部分，用于实现无线通信和网络连接。

常见的通信模块包括Wi-Fi、蓝牙、GPS、移动网络等，能够使设备具备无线互联和远程通信的功能。

5. 电源管理单元（PMU）电源管理单元是soc芯片中的关键模块，负责对芯片和外围设备的供电进行管理和控制。

它能够根据系统的工作状态和需求，实现智能功耗管理，提高设备的电池寿命和节能效果。

三、soc芯片的工作原理soc芯片的工作原理可以总结为以下几个步骤：1. 上电初始化当soc芯片上电时，电源管理单元会对各个模块进行初始化和供电控制。

处理器核心会执行预设的启动程序，初始化系统的各个模块和外设接口。

2. 系统引导在上电初始化完成后，处理器核心会加载操作系统（如Android、iOS等）或者嵌入式固件。

soc单片机原理及应用单片机（SOC 单片机）原理及应用：1. 定义：SOC（System-on-Chip）单片机是一种集成了处理器核、存储器、外设接口、通信接口等多个功能模块的集成电路。

2. 架构：SOC单片机的架构包括处理器核（可能是ARM、MIPS等）、存储器单元（闪存、RAM等）、外设接口（GPIO、UART、SPI、I2C等）、通信接口（Ethernet、USB等）等。

3. 主要特点：集成度高：多个功能模块集成在一个芯片上，减小了电路板的尺寸和功耗。

灵活性：可通过编程改变功能，适用于多种应用领域。

低功耗：优化设计使得SOC单片机在功耗方面表现良好。

4. 应用领域：嵌入式系统：SOC单片机广泛应用于嵌入式系统，如智能家居、医疗设备、工业自动化等。

物联网（IoT）：SOC单片机是连接和控制物联网设备的关键组件。

消费电子：用于制造智能手机、智能电视、数码相机等设备。

汽车电子：SOC单片机在汽车中控制系统、驾驶辅助系统等方面发挥着重要作用。

5. SOC单片机的开发：使用集成开发环境（IDE）如Keil、IAR等进行软件开发。

利用硬件描述语言（HDL）如Verilog、VHDL进行硬件开发。

调试和仿真工具用于验证设计的正确性。

6. 主要厂商：ARM、Microchip、STMicroelectronics、NXP等公司提供了多款SOC 单片机产品。

7. 发展趋势：随着技术的发展，SOC单片机在性能、功耗、集成度等方面不断提升，更好地满足不同应用领域的需求。

8. 挑战和考虑因素：安全性：在连接到网络的设备中，对安全性的需求越来越高。

实时性：某些应用对实时性要求极高，需要SOC单片机具备快速响应的能力。

总体而言，SOC单片机作为嵌入式系统的核心，不断演进以适应各种应用需求，是现代电子系统中的重要组成部分。

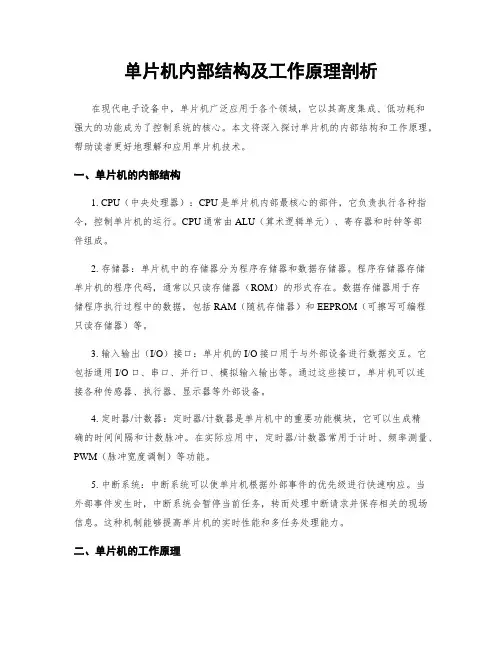

单片机内部结构及工作原理剖析在现代电子设备中，单片机广泛应用于各个领域，它以其高度集成、低功耗和强大的功能成为了控制系统的核心。

本文将深入探讨单片机的内部结构和工作原理，帮助读者更好地理解和应用单片机技术。

一、单片机的内部结构1. CPU（中央处理器）：CPU是单片机内部最核心的部件，它负责执行各种指令，控制单片机的运行。

CPU通常由ALU（算术逻辑单元）、寄存器和时钟等部件组成。

2. 存储器：单片机中的存储器分为程序存储器和数据存储器。

程序存储器存储单片机的程序代码，通常以只读存储器（ROM）的形式存在。

数据存储器用于存储程序执行过程中的数据，包括RAM（随机存储器）和EEPROM（可擦写可编程只读存储器）等。

3. 输入输出（I/O）接口：单片机的I/O接口用于与外部设备进行数据交互。

它包括通用I/O口、串口、并行口、模拟输入输出等。

通过这些接口，单片机可以连接各种传感器、执行器、显示器等外部设备。

4. 定时器/计数器：定时器/计数器是单片机中的重要功能模块，它可以生成精确的时间间隔和计数脉冲。

在实际应用中，定时器/计数器常用于计时、频率测量、PWM（脉冲宽度调制）等功能。

5. 中断系统：中断系统可以使单片机根据外部事件的优先级进行快速响应。

当外部事件发生时，中断系统会暂停当前任务，转而处理中断请求并保存相关的现场信息。

这种机制能够提高单片机的实时性能和多任务处理能力。

二、单片机的工作原理在单片机执行程序的过程中，它按照指令周期（基本的CPU工作单位）一步一步地执行指令。

1. 启动阶段：当单片机上电或复位时，首先执行启动阶段的初始化程序。

初始化程序负责对单片机进行各种初始化设置，包括设置时钟频率、外设的工作方式等。

2. 取指令阶段：单片机从程序存储器中取出指令，并将其传输到指令寄存器中。

指令寄存器存储当前待执行的指令，以供后续的执行阶段使用。

3. 执行指令阶段：根据指令寄存器中的指令，单片机执行相应的操作。
