一个简易短波发射电路图

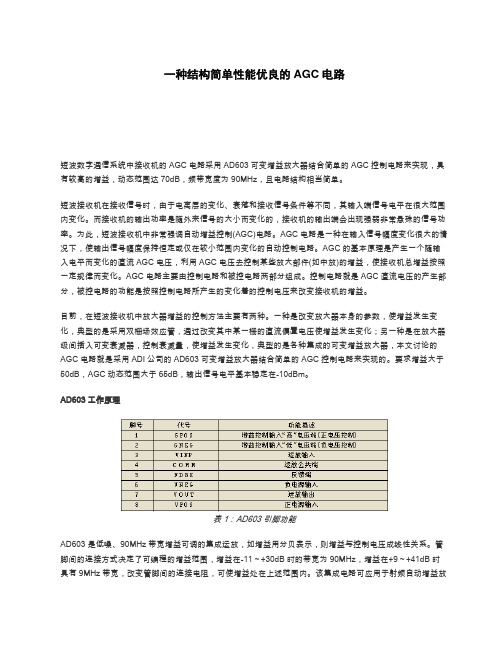

一种结构简单性能优良的AGC电路短波数字通信系统中接收机的AGC电路采用AD603可变增益放大器结合简单的AGC控制电路来实现，具有较高的增益，动态范围达70dB，频带宽度为90MHz，且电路结构相当简单。

短波接收机在接收信号时，由于电离层的变化、衰落和接收信号条件等不同，其输入端信号电平在很大范围内变化。

而接收机的输出功率是随外来信号的大小而变化的，接收机的输出端会出现强弱非常悬殊的信号功率。

为此，短波接收机中非常强调自动增益控制(AGC)电路。

AGC电路是一种在输入信号幅度变化很大的情况下，使输出信号幅度保持恒定或仅在较小范围内变化的自动控制电路。

AGC的基本原理是产生一个随输入电平而变化的直流AGC电压，利用AGC电压去控制某些放大部件(如中放)的增益，使接收机总增益按照一定规律而变化。

AGC电路主要由控制电路和被控电路两部分组成。

控制电路就是AGC直流电压的产生部分，被控电路的功能是按照控制电路所产生的变化着的控制电压来改变接收机的增益。

目前，在短波接收机中放大器增益的控制方法主要有两种。

一种是改变放大器本身的参数，使增益发生变化，典型的是采用双栅场效应管，通过改变其中某一栅的直流偏置电压使增益发生变化；另一种是在放大器级间插入可变衰减器，控制衰减量，使增益发生变化，典型的是各种集成的可变增益放大器，本文讨论的AGC电路就是采用ADI公司的AD603可变增益放大器结合简单的AGC控制电路来实现的。

要求增益大于50dB，AGC动态范围大于65dB，输出信号电平基本稳定在-10dBm。

AD603工作原理表1：AD603引脚功能AD603是低噪、90MHz带宽增益可调的集成运放，如增益用分贝表示，则增益与控制电压成线性关系。

管脚间的连接方式决定了可编程的增益范围，增益在-11～+30dB时的带宽为90MHz，增益在+9～+41dB时具有9MHz带宽，改变管脚间的连接电阻，可使增益处在上述范围内。

调频发射电路集锦调频发射电路集锦本文较详尽地介绍了颇有代表性的几款业余情况下容易制作成功的８８～１０８ＭＨｚ调频广播范围内的小功率发射电路，其中有简易的单管发射电路，也有采用集成电路的立体声发射电路。

主要用于调频无线耳机、电话无线录音转发、遥控、无线报警、监聴、数据传输及校园调频广播等。

单声道调频发射电路图１是较为经典的１．５ｋｍ单管调频发射机电路。

电路中的关键元件是发射三极管，多采用Ｄ４０、Ｄ５０、２Ｎ３８６６等，工作电流为６０～８０ｍＡ。

但以上三极管难以购到，且价格较高，假货较多。

笔者选用其他三极管实验，相对易购的三极管Ｃ２０５３和Ｃ１９７０是相当不错的，实际视距通信距离大于１．５ｋｍ。

笔者也曾将Ｄ４０管换成普通三极管８０５０，工作电流有６０～８０ｍＡ，但发射距离达不到１．５ｋｍ，若改换成９０１８等，工作电流更小，发射距离也更短。

电路中除了发射三极管以外，线圈Ｌ１和电容Ｃ３的参数选择较重要，若选择不当会不起振或工作频率超出８８～１０８ＭＨｚ范围。

其中Ｌ１、Ｌ２可用∮０．３１ｍｍ的漆包线在∮３．５ｍｍ左右的圆棒上单层平绕５匝及１０匝，Ｃ３选用５～２０ｐＦ的瓷介或涤纶可调电容。

实际制作时，电容Ｃ５可省略，Ｌ２也可换成１０～１００ｍＨ的普通电感线圈。

若发射距离只要几十米，那么可将电池电压选择为１．５～３Ｖ，并将Ｄ４０管换成廉价的９０１８等，耗电会更少，也可参考《电子报》２０００年第８期第五版《简易远距离无线调频传声器》一文后稍作改动。

图１介绍的单管发射机具有电路简单，输出功率大，制作容易的特点，但是不便接高频电缆将射频信号送至室外的发射天线，一般是将０．７～０．９ｍ的拉杆天线直接连在Ｃ５上作发射的，由于多普勒效应，人在天线附近移动时，频漂现象很严重，使本来收音正常的接收机声音失真或无声。

若将本发射机作无线话筒使用，手捏天线时，频漂有多严重就可想而知了。

图２为２ｋｍ调频发射机电路。

本电路分为振荡、倍频、功率放大三级。

简易便捷易制的Fm发射器电路集9018简易调频发射器电路上图中的发射器线圈是用１.０ｍｍ的漆包线在３.２ｍｍ的钻头上绕６－８圈，可覆盖８８－１０８ＭＨｚ，７圈时在１００ＭＨｚ附近。

距离不是很远，<100米（开阔地带）！虽距离不远，但对于初学者来说是很有帮助的！本无线话筒电路设计合理、造型美观大方、传声距离远、使用寿命长、经济实惠、耗电小，非常适合普通FM调频收音机接收使用。

振荡线圈L的制作：在Ф5mm的直柄钻花上用Ф0.5mm的漆包线平绕4T脱后即成。

振荡线圈L的调整：打开收音机（置于FM段）和话筒开关，然后手持话筒，一边对话筒讲话一边调收台旋钮，直到收音机中传出自己的声音为。

如果在整个频段（即88～108MHz）仍收不到自己的声音，仔细拨动振荡线圈L，拨动时只需拉开或缩小线圈每匝之间的距离，调整时应仔细。

若调整线圈的松紧仍无凑效应将L焊下来增加一匝或者减少一匝（因电子元件参数的影响），重新焊上后继续上述调整。

在准备安装制作前，请用万用表筛选一下各个元件的质量，有条件的话将各瓷片电容测量一下电容量，这样就万无一失，一装即成功。

在焊接时要保证质量，不能出现虚焊、假焊、错焊。

1）高频三极管V1和电容C3、C5、C6组成一个电容三点式的振荡器2）C4、L组成一个谐振器：谐振频率就是调频话筒的发射频率，根据图中元件的参数发射频率可以在88～108MHZ之间，正好覆盖调频收音机的接收频率，通过调整L的数值（拉伸或者压缩线圈L）可以方便地改变发射频率，避开调频电台。

发射信号通过C4耦合到天线上再发射出去。

3）R4是V1的基极偏置电阻，给三极管提供一定的基极电流，使V1工作在放大区。

4）R5是直流反馈电阻，起到稳定三极管工作点的作用。

5）话筒MIC采集外界的声音信号。

6）电阻R3为MIC提供一定的直流偏压，R3的阻值越大，话筒采集声音的灵敏度越弱，电阻越小话筒的灵敏度越高。

7）话筒采集到的交流声音信号通过C2耦合和R2匹配后送到三极管的基极。

PSM 100KW短波发射机功率模块工作原理与故障分析国家广电总局陈青松大型PSM短波发射机全机共使用50块功率模块，用于高末屏极直流供电48块，高末帘栅极供电2块，发射机当中大量使用此类功率模块，此类模块的工作稳定性至关重要。

现将此种模块的工作原理和存在的故障进行分析。

一、功率模块形成PSM调制器的基本原理，PSM调制器将传统的调幅器和主整变压器合二为一，主整电压化整为零。

一级功率模块是由低压整流器、滤波器、高速电子开关即IGBT 和空转二极管基本组成。

每级功率模块受数字化了的音频信号控制其导通，输入三相交流电压510V，输出直流电压700V，48级功率模块输出电压随调幅信号的变化而变化，并串联叠加输出，形成屏压加到电子管的屏极，用于屏极调制即（AM）。

工作于PSM（Pulse Step Modulation）调制方式，载波状态下正常工作模块为20块，固载波时的载波屏压为20块×700V=14KV，高音高调幅m=1时最多40级功率模块工作并叠加输出电压，其输出电压为40块×700V=28KV。

低音低调幅m=0时没有功率模块工作固输出电压为0，其余8块功率模块用于PDM补偿，用于最大限度的还原原始音频信号。

而用于帘栅极的2块功率模块工作于PDM脉宽调制方式，利用占空比原理输出电压，其输入电压为三相450V，输出电压为600V，二级模块串联叠加1.2KV，形成帘栅压加到电子管的帘栅极用于辅助调制。

传统的发射机主整电压输出载波功率，调幅器输出调幅功率，两者分别加之电子管屏极；而新型的PSM调制器输出功率既有载波功率也有调幅功率。

所以，设备简化输出效率更高。

同时为了使部分电子开关关断时能够保持串联电路的一直处于连通状态，每组功率模块的输出端都并联空转二极管DF,再有，为了使功率模块输出的脉冲阶梯式音频信号更加平滑化，最大限度的接近原始音频信号，在总输出端安装低通滤波器即俗称解调器。

调频无线话筒发射电路分析小功率语音调频发射电路广泛应用于无线话筒（无线麦克风）、无线教学扩声器、无绳电话及对讲机等设备。

专业调频无线话筒发射器电路具有一定的代表性，它综合了本模块各单元电路知识，通过学习掌握调频发射基本组成与原理。

无线话筒因摆脱了传输电缆的束服，使用灵活方便而被广泛采用。

其基本组成框图如图2-3-14所示，实物如图2-3-15所示。

图2-3-14 一种调频无线话筒发射电路组成框图图2-3-15 调频无线话筒发射器由于调频占用频带较宽，国内典型的调频无线话筒工作频率常选在甚高频VHF频段的169-260MHz和特高频UHF频段690-960MHz上。

这里介绍的无线话筒工作在甚高频VHF的180-260MHz。

下面结合附录调频无线话筒电原理图分析图2-3-14中各部分的作用：1．音频放大部分话筒音频放大选用MC358集成运放，因领夹话筒线也作发射天线，L1、L2为隔离高频信号的电感，对音频信号感抗较小可视为短路，C1为预加重电容，进行高频提升。

2．压缩电路压缩扩展是一种依靠“掩蔽”效应来提高无线系统信噪比的双重音频处理过程。

它由DBL5020专用信号处理IC电路实现音频信号的压缩，压缩比率为2：1，在接收机中的扩展器以1：2的反比率放大以恢复音频信号的原始动态。

压缩扩展电路用于提高无线话筒系统的信噪比。

3．音码电路在无线话筒发射音频信号的同时，加入一个听不见的32KHz超声波导频信号。

由32kHz晶体Y2和MC358集成运放组成超声波振荡器。

接收机中的静噪电路能识别这个导频信号，接收机只有在检测到这个导频信号时才输出音频，从而有效的防止来自其他发射器的无用信号、噪声以及来自无线话筒电源通断时产生的射频噪声。

业界常称此导频信号为音码。

4．锁相环压控振荡调频电路无线话筒要保证在温度、湿度、供电电压、振动、冲击等各种环境因素变化下稳定工作和获得良好的音质，发射机的载波频率稳定度是最重要的基本条件。

简易自制无线电原理无线电是一种利用电磁波传输信息的技术。

而自制无线电则是指使用简单的元件和电路，通过自己动手的方式制作出能够收发无线电信号的装置。

本文将介绍一种简易的自制无线电原理。

一、原理概述自制无线电的原理基于电磁感应和谐振。

当一个电流通过导线时，会产生一个围绕导线的磁场。

而当一个磁场穿过导线时，会产生感应电流。

利用这一原理，可以通过变化的电流和磁场来传输信息。

二、基本电路自制无线电的基本电路包括发射电路和接收电路。

1. 发射电路发射电路由振荡电路和天线组成。

振荡电路产生高频信号，并将其输出到天线上。

振荡电路可以使用一个简单的电容、电感和晶体管组成。

电容和电感构成了一个谐振回路，使其能够产生稳定的高频信号。

晶体管负责放大信号，并将其输出到天线上。

2. 接收电路接收电路由天线、放大电路和检波电路组成。

天线接收到传输的无线电信号，并将其输入到放大电路中。

放大电路利用放大器对信号进行放大，以增强信号的强度。

检波电路将放大后的信号转换为可供听觉或显示的信号。

三、制作步骤1. 制作发射电路我们需要准备电容、电感和晶体管这三种元件。

然后，根据振荡电路的原理，将电容和电感串联连接起来，形成一个谐振回路。

接下来，将晶体管与电容电感串联的电路相连，晶体管的引脚连接到适当的位置。

最后，将天线连接到电路的输出端。

2. 制作接收电路同样，我们需要准备天线、放大器和检波器这三种元件。

将天线连接到接收电路的输入端。

然后，将放大器连接到天线输出端，以放大接收到的信号。

最后，将检波器连接到放大器输出端，将信号转换为可供听觉或显示的信号。

四、注意事项在制作自制无线电时，需要注意以下几点：1. 选择合适的元件，确保其质量和性能符合要求。

2. 电路的连接要牢固可靠，避免接触不良或短路等问题。

3. 在操作时要注意安全，避免触电或引发火灾等危险。

4. 遵守相关法律法规，不得擅自干扰他人通信或产生无线电干扰。

五、应用领域自制无线电虽然相对简单，但其应用领域广泛。

FM发射器电路——全集本电路图所用到的元器件：BBC109C电路如图所示。

它包括红外传感头、电子开关、音响发声电路、无线FM电路等。

将它安装在银行、密室或库房等需要监护的场所，用于晚上代替人员值守，当有人潜入作案时，电路将自动发出调频(FM)无线报警信号，附近(500m)的值班人员从FM收音机中可收到“呜呜……”作响的报警信号．从而采取积极的防范措施。

高频发射管D40揭密最早的关于"D40"文章从电路明显可以看出电路还较简易，不够完善，但这篇文章的历史意义要远远大于他的实际制作意义，我想也是这篇文章给了业余调频发烧友一个美丽的梦。

晓吴：这是一篇刊登在《家电维修》1992年第7期上的文章，名叫《超远程无线话筒》，作者是李栋鑫，说是能在开阔地最远可以发射1.5kM。

我看到这篇文章是在95年还是96年的时候，当时我真的对这管子是日思夜想，千方百计的想买到这个神奇的管子，但几年后我终于明白了些什么…………D40 这个管子最早初现在1992年《家用电器》刊登的一篇《超远程调频无线话筒》文章提到的，文章发表后，无线电爱好者无不为它神往，但确苦于没D40的参数，无法制做，正在吊足所有人胃口时，巧在这时，半年后又一篇《超远程调频无线话筒》一文答读者见刊，声称D40为特殊新型产品，并提供了该管的性能指标：D40 管是台湾敏通公司的产品，进口时型号已被抹去，电气参数BVCE0>9V、ft>280MHz、PCM:1W、ICM:150mA、β>120，声称据他们了解国内市场目前是不可能有买或替代品，只有他们有货可供，12.5元/只(相当与一只2SC1971的价)。

几年来，圈内又相继出现了所谓发射距离更远的D50的精品发射管，一时间电子报刊与网上有供D40、D50的信息漫天飞，，无意例外他们的价格都高的离谱，甚至我还看到了声称可以发射5公里的发射管D60的广告，我的天那！但是到你经过千方百计真的把那些所谓的D系列弄到手时，你却发现并不像传说的那样好使，为什么哪？当你仔细观察这些D管是它们不是被打磨掉了原有型号就是又被重新印是了D40、D50的字样，没见有人买到过真正用激光印有D40的管子。

一、频率稳定的调频信号传输电路。

图1所示电路可以将音频信号以调频（FM）的方式传送到异地。

图中，VT1、R2、R3、C2、C3、L1、Cx组成谐振频率在88MHz～110MHz之间的电容三点式调频振荡电路。

话筒B将声音信号转换成电信号后经过耦合电容C1送入三极管VT1的基极。

此时，VT1的基极电压将随着音频信号的变化而变化，于是VT1的集电结电容也相应变化，引起振荡器的振荡频率随之变化，达到调频的目的。

VT1集电极负载L1、Cx、C3等调谐回路决定了高频振荡器的振荡频率（即发射频率），由于C3、L1的参数为固定值，所以电容Cx为振荡频率调整电容，调整电容Cx可以改变该发射器的发射频率，当Cx的电容量为12.5pF时，发射频率约为108MHz。

包含有声音信号的调频信号由VT1的集电极输出，并由发射天线向空中发射。

天线接在VT1的集电极，长度约为690mm时发射效果最佳。

L1的电感量为0.17μH，如果买不到成品电感，也可以自己绕制。

绕制电感的电感量与线圈骨架的直径、长度以及匝数有关，如图2所示。

图中，r表示骨架的半径（单位为mm），x表示线圈成型后的长度（单位为mm），n表示线圈的匝数，电感量为n2×r2/(228.6r+254x）（μH）。

据以上方法，电感L1用φ0.1mm的漆包线在直径为6.7mm的圆形木棒上绕5～6匝，然后脱胎并将线圈长度拉至6.4mm即可二、高保真调频音频信号传输电路在深夜看电视时通常都要降低音量以免影响他人休息，这就有可能听不清电视伴音。

如果有一个电路能够将电视伴音信号发射到周围空间，然后再用调频收音机接收就能很好地解决这个问题。

该电路如图1所示。

图1电路中，VT1及其外围电路组成振荡电路，振荡频率约为98MHz，R1、Cx为音频预加重电路，用来改善音频信号的频率响应，提高音质。

L1、L2均采用1mm的漆包线在5mm的骨架上绕10匝脱胎而成，将其长度拉长为11mm左右即可，如图2所示。
