喷射混凝土安全交底(新版)

喷射混凝土施工技术交底施工技术交底记录年月日工程名称分项工程名称喷射混凝土施工分部工程交底内容：一、施工机具准备混凝土喷射机、空气压缩机、搅拌机、输料管等。

二、施工材料准备普通硅酸盐水泥（>3.25级）、中粗砂（细度模数不宜小于2.5，含水率宜控制在5%—7%）、粗骨料（卵石或碎石，粒径不大于12mm）三、施工工艺基层处理——喷水湿润——分层喷射混凝土——养护——检查验收四、施工内容（一）基层处理1、将装饰层清除露出原有结构层后进行凿毛处理，再用压缩空气和水交替冲洗干净；对砌体结构表面，出清除装饰层外，还应对受清浊砌体或疏松灰缝进行处理。

灰缝的处理深度宜为10mm。

2、当结构加固部位的配筋有锈蚀现象时，钢筋表面应除锈；当结构中钢筋锈蚀造成的截面面积消弱达原截面的十二分之一以上时，应补配钢筋。

（二）喷射混凝土1、喷射作业前应对受喷表面进行喷水湿润。

喷射作业应按施工技术方案有求分片、分段进行，且应按先侧面后顶面的喷射顺序自下而上施工。

2、当设计的加固修复层厚度大于70mm时，可分层喷射，当分层喷射时，前后两层喷射的时间间隔不应少于混凝土的终凝时间。

当在混凝土1小时后再进行喷射时，应先喷水湿润前一层混凝土的表面。

当在间隔时间内，前层混凝土表面有污染时，应采用风、水清洗干净。

3、混凝土喷射手必须颠末专业培训方可上岗。

4、喷头与受喷面应基本垂直，喷射距离宜保持0.6—1.0m，喷射时，喷射手应控制好水灰比，保持喷射混凝土表面平整，湿润光泽，无干块滑移、流淌现象。

5、应控制好喷射混凝土的回弹率，墙面不宜大于20%，楼板或拱面不宜大于30%。

（三）养护1、喷射混凝土厚度达到设计要求后，应刮抹XXX应在混凝土初凝后及时进行。

修平时不得扰动新鲜混凝土的内部结构及其与基层的粘结。

2、待最后一层喷射混凝土终凝2小时后，应淋水养护。

养护时间不应少于14天。

3、当气温低于±5°C时，不宜喷水养护，应采取保水养护。

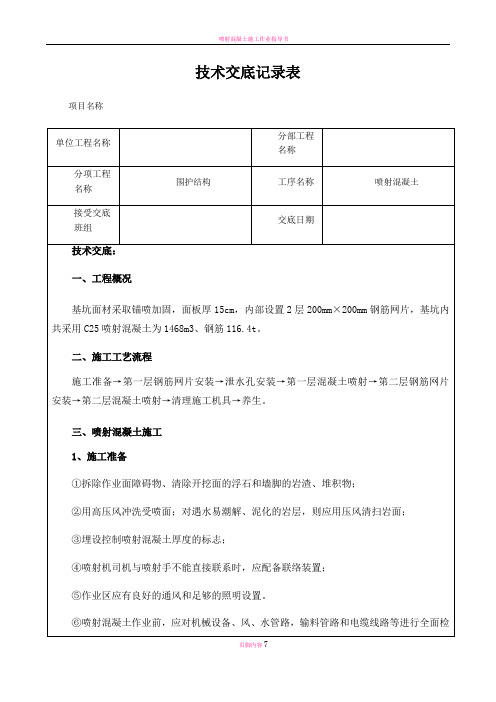

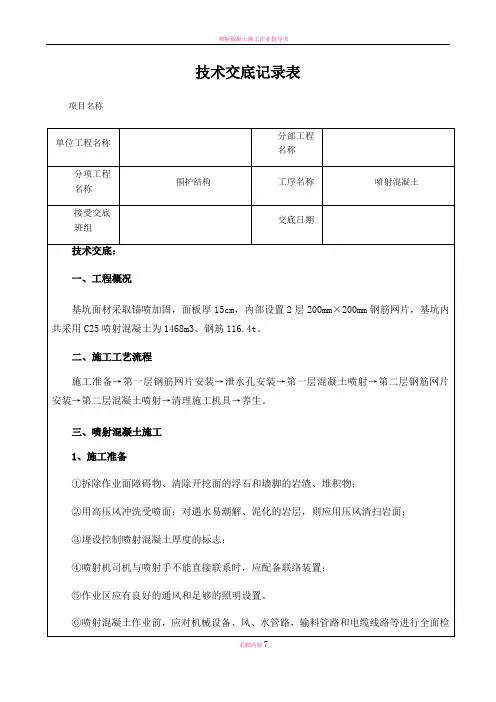

技术交底记录表项目名称
③钢筋网宜在岩面喷射喷射一层混凝土后铺设，钢筋与壁面的间隙宜为30mm。

④第二层钢筋网应在第一层钢筋网被混凝土覆盖后铺设；
⑤钢筋网应与锚杆或其他锚定装置联结牢固，喷射时钢筋不得晃动。

⑥开始喷射时，应减少喷头与受喷面的距离，并调节喷射角度，以保证钢筋与壁面之间混凝土的密实度。

⑦喷射混凝土中如有脱落的混凝土被钢筋网架住，应及时清除。

钢筋搭接示意图
6、混凝土喷射
①混凝土喷射过程中采取分段分片依次进行，喷射顺序应自下而上；
②混凝土一次喷射厚度应按下表控制；
序号
喷射方
法
部位
掺速凝
剂
不掺速
凝剂
备注
1
干喷
边墙70～100 50～70
2 拱部50～60 30～40
③分层喷射时，后一层喷射应在前一层混凝土终凝后进行，若终凝1h后再进行喷射时，应选用风、水清洗喷层表面。

喷射混凝土操作于安全技术交底一、喷磴前的准备工作1.1混凝土必须符合：最大粒径不超过15mm和坍落度严格控制在10— 16cm范围的规定。

1.2集料在拌合前须过筛，用孔径为5mm勺筛网对细集料（即砂）进行过筛，筛去细集料中粒径大于5mm勺石子；分别用孔径为15mnfH 5mm勺筛网对粗集料（即石子）进行过筛，筛去粗集料中粒径大于15mm 的大石子和小于5mm勺石粉与泥砂。

注意检查粗细集料中不得夹杂有如螺栓、玻璃、铁丝、铁片等异物；1.3检查料斗，不得混有铁器、扳手、铁丝等细长异物；1.4检查液体速凝剂，如发现速凝剂中有少量沉淀，可人工进行搅拌，以保持液体速凝剂混合均匀，但沉淀过多时不能使用。

温度低于零度时需采取加温措施防止液体速凝剂结冰。

1.5检查机器上的螺丝是否松动和电控柜中的接线是否松动；1.6检查减速箱和凸轮体中的机油是否加够，如不够就及时补充；1.7接风管、喷浆管、速凝剂管、吸水管和电源，通电试机，检查电压是否在380V士19范围之内，再点动主电机，然后观察转子运动是否良好和方向是否反转，其次启动计量泵，观察能否把速凝剂打出来，最后点动振动电机是否正常。

检查电触点气压表能否动作；1.8压紧四个拉杆，先对角均匀压紧一部份，然后运转几转后，再对拉杆第二次压紧，并保证四个拉杆压力均匀；检查系统风压的压力，低于0.5MPa时不能开机；1.9检查速凝剂管是否畅通，打开辅助风阀，察看喷嘴处有无出风。

二、开机方法和注意事项2.1开机方法开始拌料且运输到机器旁，上料，点动振动电机，使混凝土从筛网进入料斗，点动主电机，使转子略为转动一周左右，使气料混合仓中有少量混凝土形成料柱密封，打开速凝剂辅助风阀并启动计量泵，在喷嘴处出现速凝剂后，打开主风阀，再启动主电机，振动电机。

（准备开风时，必须与喷射手联系；必须缓慢打开主风阀，过快会导致喷嘴剧烈抖动，喷射手控制不住喷嘴，极有可能造成伤人事件） 2.2注意事项2.2.1运转中，注意观察风压表情况，系统风压值不能向下降，一旦降得过快，且不回升，表明风管可能破损漏气，或者空压机出现故障，这样就要及时把机器停止运转。

喷射混凝土技术交底一、工程概述本工程中，喷射混凝土将广泛应用于边坡支护、隧道衬砌等部位，以提高结构的稳定性和安全性。

为确保喷射混凝土施工的质量和安全，特进行此次技术交底。

二、施工准备1、材料准备（1）水泥：优先选用普通硅酸盐水泥，强度等级不低于 425 级，水泥应有出厂合格证和质量检验报告。

（2）砂：采用中砂或粗砂，细度模数应大于 25，含泥量不应大于3%。

（3）石子：采用碎石，粒径不宜大于15mm，含泥量不应大于1%。

（4）速凝剂：应根据水泥品种、水灰比等，通过试验确定最佳掺量，使用前应做速凝效果试验。

2、机械设备准备（1）喷射机：选用性能良好、工作稳定的喷射机，如转子式喷射机。

（2）空压机：提供足够的风压和风量，以保证喷射混凝土的顺利施工。

（3）搅拌机：用于搅拌混凝土干料。

3、作业条件准备（1）清理施工面：将受喷面上的松动岩块、浮渣等清理干净，并用高压风或水冲洗受喷面。

（2）设置控制喷射混凝土厚度的标志：在施工面上每隔一定距离设置厚度标志。

（3）检查机械设备：施工前对喷射机、空压机等设备进行检查和试运转，确保设备正常运行。

三、施工工艺流程1、干喷法工艺流程（1）混合料的拌制将水泥、砂、石子按配合比在搅拌机中搅拌均匀，然后运输至喷射现场。

（2）喷射作业①开机：先开风，再送电，然后送料。

②喷射顺序：应自下而上，分段分片进行，先喷边墙，再喷拱顶。

③喷射距离和角度：喷头与受喷面应垂直，并保持 06～10m 的距离。

④分层喷射：一次喷射厚度不宜超过 50mm，分层喷射时，后一层喷射应在前一层混凝土终凝后进行。

2、湿喷法工艺流程（1）原材料计量准确计量水泥、砂、石子、水及外加剂的用量。

（2）搅拌将原材料在搅拌机中搅拌均匀，形成混凝土拌合物。

（3）运输采用混凝土运输罐车将拌合物运输至喷射现场。

（4）喷射作业①开机：先开风，再开泵送料。

②喷射顺序、距离和角度同干喷法。

四、施工要点1、配合比控制严格按照设计要求的配合比进行配料，控制水灰比，确保混凝土的强度和耐久性。

喷射混凝土作业安全交底记录单位:中铁二局贵南高铁项目经理部二分部年月日和供风（这一次序不得颠倒b4.喷射混凝土施工中应经常检查输料管、接头的使用情况，当有磨损、击穿或松脱时及时处理。

5.在有水地段喷射混凝土前应对渗漏水进行处理，将分散的渗水集中引出，严禁采用防水布或铁皮等遮盖材料大面积引水，造成喷射混凝土与岩面分离、坍塌。

喷射混凝土中采用特殊添加材料在有水地段直接作业时，应先经技术人员进行试验并确认满足要求后方可推广使用。

6.松动围岩及时清除，找顶（排除洞顶危石）要彻底。

7.防止混凝土喷射过厚，剥离落下伤人。

8.采用机械喷嘴时，及时平整、硬化路面，及时清除路障。

9.采用人工喷射混凝土时，台架应固定牢固，作业人员戴好安全帽，系好安全带，穿好防滑鞋。

10.搅拌机里有硬化混凝土时，严禁用手去掏，防止发生意外。

11..喷射混凝土作业前必须要先对围岩、钢架情况进行初步判断，看是否能自稳，是否有坍塌或者掉块的迹象。

12.喷射混凝土作业前对超前探孔进行检查，察看是否有刺激性气体逸出，使用气体检测仪对掌子面气体进行检测；察看超前探孔是否有水流流出；察看超前探孔处是否有流水或者其他怪异的声响等。

13.作业前应该对作业面设置足够的照明，保证通风机正常运转。

14.喷射混凝土作业前应对作业平台稳固性进行检查，是否出现结构断裂、焊接处脱落等情况。

15.作业人员应戴好安全帽，系好安全带，穿好防滑鞋，严禁酒后作业。

16.当作业平台达到2米以上的高度时，必须对临边防护进行设置并每次作业前进行检查。

17.施工现场各种安全防护设施、安全标志等，未经领导及安全员批准严禁随意拆除和挪用。

18.严禁使用非绝缘电线，出现破皮或者裸露的电线路必须立即处理，严禁违章用电。

三、防范惯性事故案例1.“2012.07.29”厦漳高速公路雷公山隧道坍塌事故直接原因：雷公山隧道右洞坍塌地段为F3断裂，存在低倾角节理，围岩为砂土状强风化花岗岩，岩体破碎，结构松散，无自稳能力，因施工时受降雨影响，导致地下水骤增，经由隧道拱顶断层破碎带形成的导水通道排泄引发拱部塌方，导致事故发生。

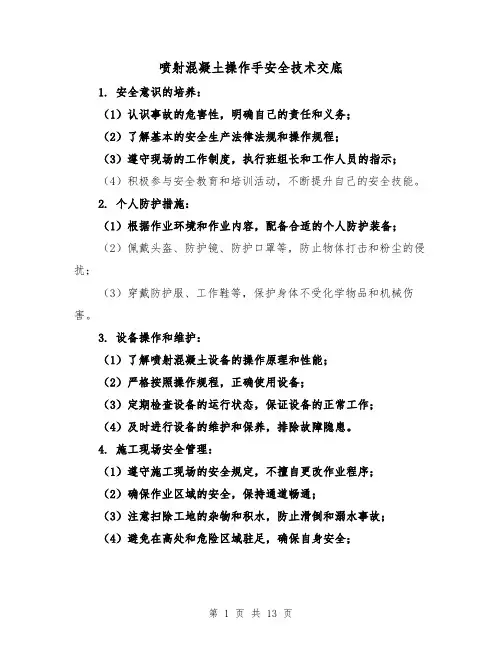

喷射混凝土操作手安全技术交底1. 安全意识的培养：（1）认识事故的危害性，明确自己的责任和义务；（2）了解基本的安全生产法律法规和操作规程；（3）遵守现场的工作制度，执行班组长和工作人员的指示；（4）积极参与安全教育和培训活动，不断提升自己的安全技能。

2. 个人防护措施：（1）根据作业环境和作业内容，配备合适的个人防护装备；（2）佩戴头盔、防护镜、防护口罩等，防止物体打击和粉尘的侵扰；（3）穿戴防护服、工作鞋等，保护身体不受化学物品和机械伤害。

3. 设备操作和维护：（1）了解喷射混凝土设备的操作原理和性能；（2）严格按照操作规程，正确使用设备；（3）定期检查设备的运行状态，保证设备的正常工作；（4）及时进行设备的维护和保养，排除故障隐患。

4. 施工现场安全管理：（1）遵守施工现场的安全规定，不擅自更改作业程序；（2）确保作业区域的安全，保持通道畅通；（3）注意扫除工地的杂物和积水，防止滑倒和溺水事故；（4）避免在高处和危险区域驻足，确保自身安全；（5）定期组织安全技术交底和实际操作演练，提高应急处理能力。

二、喷射混凝土操作手安全事故案例分析与处理1. 案例一：操作手未佩戴个人防护装备，造成头部受伤。

处理方法：加强安全教育，强调佩戴个人防护装备的重要性。

对于违规者进行批评教育，并严肃处理，以起到警示作用。

2. 案例二：操作手操作设备时未按规程操作，导致设备故障。

处理方法：加强对设备操作规程的培训和学习，规范操作行为。

同时，定期进行设备维护保养，及时发现并排除故障。

3. 案例三：操作手在高处操作时没有采取防护措施，发生坠落事故。

处理方法：严格执行安全规定，对违章操作进行纠正和批评教育。

同时，加强对高处作业的安全培训，提醒操作手注意安全。

4. 案例四：操作手未及时通报设备故障，延误了施工进度。

处理方法：加强沟通和配合，明确工作责任。

鼓励操作手积极报告和处理设备故障，以保证施工的正常进行。

以上是喷射混凝土操作手安全技术交底的内容，通过加强安全教育和培训，规范操作行为，强调个人防护和设备维护，以及加强现场安全管理，我们能够有效预防安全事故的发生，确保施工作业的安全进行。

喷射混凝土安全交底安全交底内容：一、一般要求1、进入施工现场必须戴安全帽，并正确使用劳动防护用品。

2、禁止穿拖鞋、赤脚进入现场操作。

3、施工现场作业人员严禁酒后作业，疲劳作业、带病作业。

4、进入施工现场必须遵守施工现场的安全管理制度，严禁违章指挥，违章作业；做到三不伤害：不伤害自己，不伤害他人，不被他人伤害。

5、现场用电必须满足三级配电和两级保护的要求，坚持“一机一闸一漏一箱”制度，电气设备故障由专业电工负责处理，其他人员不得乱动，以防止触电事故发生，严谨非电工人员从事电工操作。

二、喷射混凝土的安全措施1、建立健全以项目经理为第一责任人的安全文明施工领导小组，设置专职安全员，建立严格的安全管理制度及严格的安全奖惩措施。

2、喷射混凝土施工前，操作人员应接受岗前安全培训，未经培训人员严禁上岗。

3、施工人员进入施工现场应严格按照劳动保护着装规范着装，班前进行安全施工技术交底，每日进行安全巡检，每日进行安全考核，奖罚月月兑现。

对不服从安全人员检查，拒不执行安全的施工人员严肃处理。

对存在安全隐患的施工部位、工序等责令整改后施工。

4、施工前应检查作业区围岩稳定情况，必要时进行适当处理，各种相对固定的机械应布置在围岩或支架相对稳定的地段。

5、经常检查施工电源、线路和设备电气部分，按有关规定设置保护装置，以确保施工安全。

6、使用前必须彻底检查所有压力设备或容器，达到要求后方可投入使用，在使用过程中如发现压力表失灵或损坏，及时更换并经常检查易损部位，发现后要及时处理。

根据喷射方式（湿喷）、混凝土配合比等条件，采用合适的降尘措施，控制空气中粉尘的含量。

对从事喷射作业的人员，定期进行健康检查；7、施工作业时，必须配带防护用具（胶皮手套、防尘口罩、防护面罩、眼镜等），在任何情况下，任何人都不允许站在喷头前。

8、处理管道堵塞时，喷头应有专人看护，以防消除堵塞后，喷头摆动喷射伤人；9、为避免供料、拌合、运输、喷射作业之间的干扰，建立各工序之间联络信号和联络方法。

复核人：
日期：

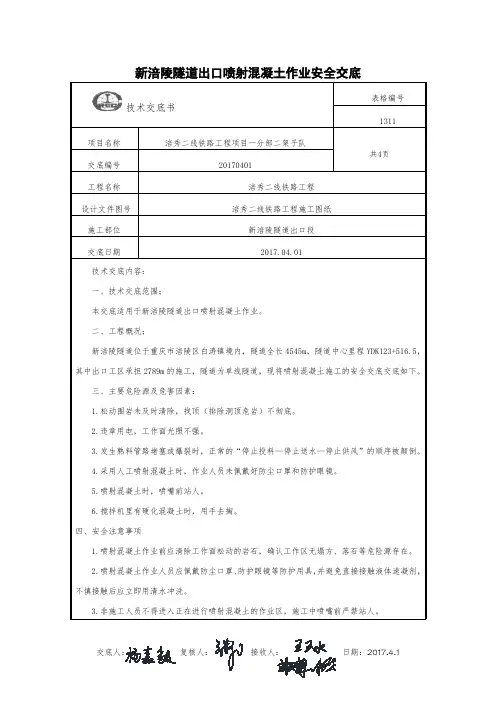

2017.4.1 新涪陵隧道出口喷射混凝土作业安全交底
技术交底书 表格编号
1311
项目名称
涪秀二线铁路工程项目一分部二架子队 共4页 交底编号
20170401 工程名称
涪秀二线铁路工程 设计文件图号
涪秀二线铁路工程施工图纸 施工部位
新涪陵隧道出口段 交底日期
2017.04.01
技术交底内容：
一、技术交底范围；
本交底适用于新涪陵隧道出口喷射混凝土作业。

二、工程概况；
新涪陵隧道位于重庆市涪陵区白涛镇境内，隧道全长4545m ，隧道中心里程YDK123+516.5，其中出口工区承担2789m 的施工，隧道为单线隧道，现将喷射混凝土施工的安全交底交底如下。

三、主要危险源及危害因素：
1.松动围岩未及时清除，找顶（排除洞顶危岩）不彻底。

2.违章用电，工作面光照不强。

3.发生熟料管路堵塞或爆裂时，正常的“停止投料—停止送水—停止供风”的顺序被颠倒。

4.采用人工喷射混凝土时，作业人员未佩戴好防尘口罩和防护眼镜。

5.喷射混凝土时，喷嘴前站人。

6.搅拌机里有硬化混凝土时，用手去掏。

四、安全注意事项
1.喷射混凝土作业前应清除工作面松动的岩石，确认工作区无塌方、落石等危险源存在。

2.喷射混凝土作业人员应佩戴防尘口罩、
防护眼镜等防护用具，并避免直接接触液体速凝剂，不慎接触后应立即用清水冲洗。

3.非施工人员不得进入正在进行喷射混凝土的作业区，施工中喷嘴前严禁站人。
