压力变送器的种类及优势

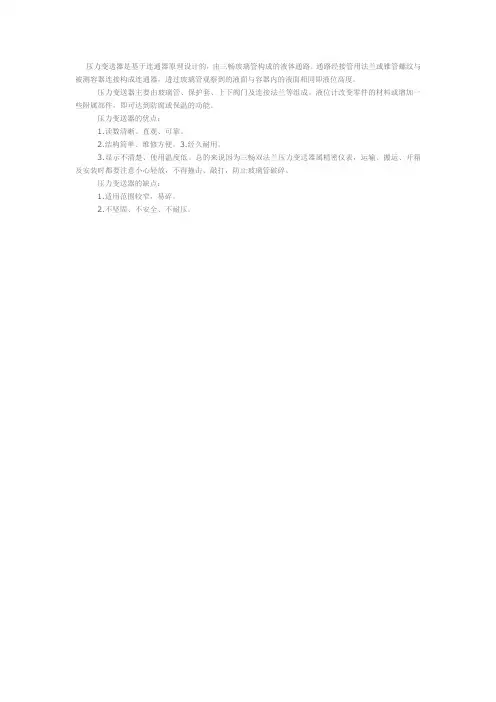

压力变送器是基于连通器原理设计的，由三畅玻璃管构成的液体通路。

通路经接管用法兰或锥管螺纹与被测容器连接构成连通器，透过玻璃管观察到的液面与容器内的液面相同即液位高度。

压力变送器主要由玻璃管、保护套、上下阀门及连接法兰等组成。

液位计改变零件的材料或增加一些附属部件，即可达到防腐或保温的功能。

压力变送器的优点：
1.读数清晰、直观、可靠。

2.结构简单、维修方便。

3.经久耐用。

3.显示不清楚、使用温度低。

总的来说因为三畅双法兰压力变送器属精密仪表，运输、搬运、开箱及安装时都要注意小心轻放，不得撞击、敲打，防止玻璃管破碎。

压力变送器的缺点：
1.适用范围较窄，易碎。

2.不坚固、不安全、不耐压。

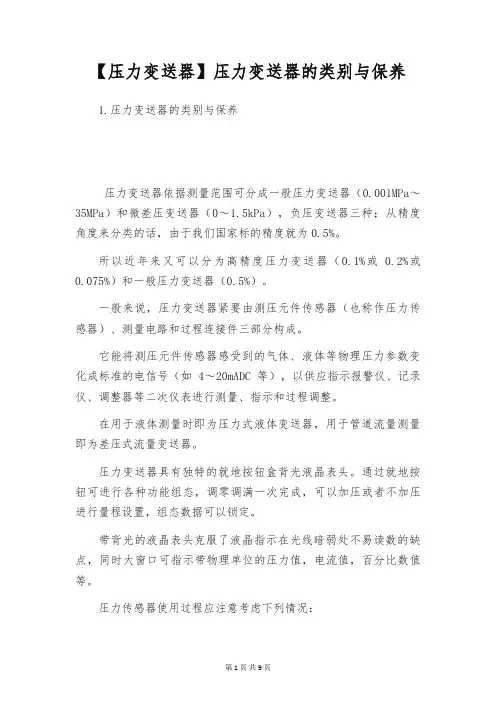

【压力变送器】压力变送器的类别与保养1.压力变送器的类别与保养压力变送器依据测量范围可分成一般压力变送器（0.001MPa～35MPa）和微差压变送器（0～1.5kPa），负压变送器三种；从精度角度来分类的话，由于我们国家标的精度就为0.5%。

所以近年来又可以分为高精度压力变送器（0.1%或0.2%或0.075%）和一般压力变送器（0.5%）。

一般来说，压力变送器紧要由测压元件传感器（也称作压力传感器）、测量电路和过程连接件三部分构成。

它能将测压元件传感器感受到的气体、液体等物理压力参数变化成标准的电信号（如4～20mADC等），以供应指示报警仪、记录仪、调整器等二次仪表进行测量、指示和过程调整。

在用于液体测量时即为压力式液体变送器，用于管道流量测量即为差压式流量变送器。

压力变送器具有独特的就地按钮盒背光液晶表头。

通过就地按钮可进行各种功能组态，调零调满一次完成，可以加压或者不加压进行量程设置，组态数据可以锁定。

带背光的液晶表头克服了液晶指示在光线暗弱处不易读数的缺点，同时大窗口可指示带物理单位的压力值，电流值，百分比数值等。

压力传感器使用过程应注意考虑下列情况：1、防止变送器与腐蚀性或过热的介质接触；2、防止渣滓在导管内沉积；3、测量液体压力时，取压口应开在流程管道侧面，以避开沉淀积渣；4、测量气体压力时，取压口应开在流程管道顶端，并且变送器也应安装在流程管道上部，以便积累的液体简单注入流程管道中；5、导压管应安装在温度波动小的地方；6、测量蒸汽或其它高温介质时，需接加缓冲管（盘管）等冷凝器，不应使变送器的工作温度超过极限；7、冬季发生冰冻时，安装在室外的变送器必需实行防冻措施，避开引压口内的液体因结冰体积膨胀，导至传感器损坏；8、测量液体压力时，变送器的安装位置应避开液体的冲击（水锤现象），以免传感器过压损坏；9、接线时，将电缆穿过防水接头（附件）或绕性管并拧紧密封螺帽，以防雨水等通过电缆渗漏进变送器壳体内。

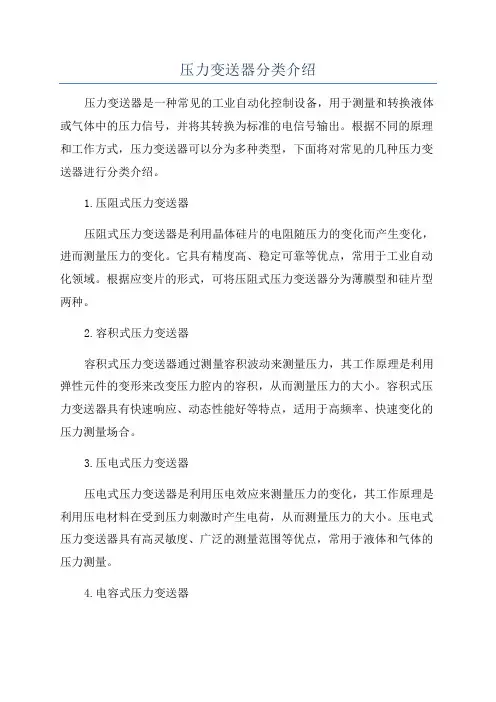

压力变送器分类介绍压力变送器是一种常见的工业自动化控制设备，用于测量和转换液体或气体中的压力信号，并将其转换为标准的电信号输出。

根据不同的原理和工作方式，压力变送器可以分为多种类型，下面将对常见的几种压力变送器进行分类介绍。

1.压阻式压力变送器压阻式压力变送器是利用晶体硅片的电阻随压力的变化而产生变化，进而测量压力的变化。

它具有精度高、稳定可靠等优点，常用于工业自动化领域。

根据应变片的形式，可将压阻式压力变送器分为薄膜型和硅片型两种。

2.容积式压力变送器容积式压力变送器通过测量容积波动来测量压力，其工作原理是利用弹性元件的变形来改变压力腔内的容积，从而测量压力的大小。

容积式压力变送器具有快速响应、动态性能好等特点，适用于高频率、快速变化的压力测量场合。

3.压电式压力变送器压电式压力变送器是利用压电效应来测量压力的变化，其工作原理是利用压电材料在受到压力刺激时产生电荷，从而测量压力的大小。

压电式压力变送器具有高灵敏度、广泛的测量范围等优点，常用于液体和气体的压力测量。

4.电容式压力变送器电容式压力变送器通过测量电容的变化来测量压力的大小，其工作原理是利用隔离膜片的变形改变电容量，进而测量压力的大小。

电容式压力变送器具有很高的灵敏度和稳定性，适用于高精度的压力测量场合。

5.振弦式压力变送器振弦式压力变送器是通过测量振弦的频率或振幅变化来测量压力的大小，其工作原理是利用压力的作用使振弦发生形变，进而改变振弦的振动特性。

振弦式压力变送器具有高精度、无温度漂移等特点，常用于高精度的压力测量场合。

以上是几种常见的压力变送器分类介绍，不同类型的压力变送器适用于不同的场合，选择合适的压力变送器对于准确测量和控制压力具有重要意义。

在实际应用中，需要根据具体的要求和场景选择合适的压力变送器来确保系统的正常运行。

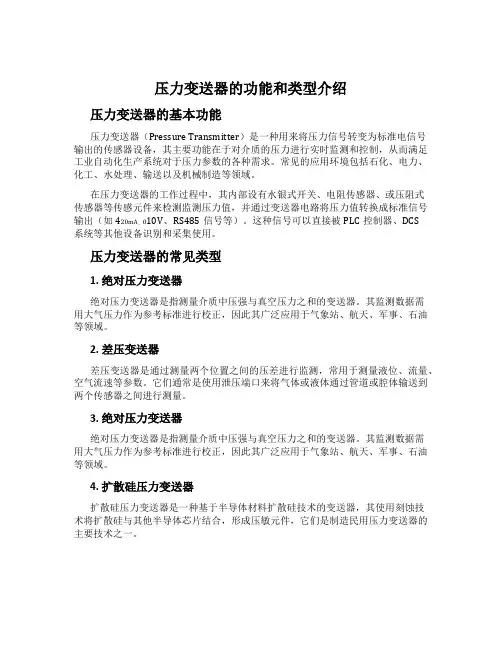

压力变送器的功能和类型介绍压力变送器的基本功能压力变送器（Pressure Transmitter）是一种用来将压力信号转变为标准电信号输出的传感器设备，其主要功能在于对介质的压力进行实时监测和控制，从而满足工业自动化生产系统对于压力参数的各种需求。

常见的应用环境包括石化、电力、化工、水处理、输送以及机械制造等领域。

在压力变送器的工作过程中，其内部设有水银式开关、电阻传感器、或压阻式传感器等传感元件来检测监测压力值，并通过变送器电路将压力值转换成标准信号10V、RS485信号等）。

这种信号可以直接被PLC控制器、DCS输出（如420mA、0系统等其他设备识别和采集使用。

压力变送器的常见类型1. 绝对压力变送器绝对压力变送器是指测量介质中压强与真空压力之和的变送器。

其监测数据需用大气压力作为参考标准进行校正，因此其广泛应用于气象站、航天、军事、石油等领域。

2. 差压变送器差压变送器是通过测量两个位置之间的压差进行监测，常用于测量液位、流量、空气流速等参数。

它们通常是使用泄压端口来将气体或液体通过管道或腔体输送到两个传感器之间进行测量。

3. 绝对压力变送器绝对压力变送器是指测量介质中压强与真空压力之和的变送器。

其监测数据需用大气压力作为参考标准进行校正，因此其广泛应用于气象站、航天、军事、石油等领域。

4. 扩散硅压力变送器扩散硅压力变送器是一种基于半导体材料扩散硅技术的变送器，其使用刻蚀技术将扩散硅与其他半导体芯片结合，形成压敏元件，它们是制造民用压力变送器的主要技术之一。

5. 智能压力变送器智能压力变送器可以连接互联网络系统，具有从远程访问和控制等功能。

它不仅可以实现常用的测量信号输出，还可以实现对用户进一步定制化的订阅服务，包括预警、控制、故障诊断、设备状态监测等功能。

总之，压力变送器是一种非常重要的压力检测和控制设备，在许多领域都有广泛的应用。

选择合适的压力变送器对于设备的正常运行和安全性非常重要。

压力变送器结构分类压力变送器是一种用于测量液体、气体和蒸汽中的压力的仪器。

根据其结构的不同，压力变送器可以分为以下几种类型。

一、膜片式压力变送器膜片式压力变送器是一种常见的压力测量仪器，其结构简单，可靠性高。

该类型的压力变送器通常由膜片、传感器和转换器组成。

膜片是一个非常薄的金属片，当受到压力作用时，膜片会发生微小的弯曲变形。

传感器通过测量膜片的变形来获得压力值，并将信号传递给转换器进行处理和转换。

膜片式压力变送器具有响应速度快、精度高、适用范围广等优点，常被广泛应用于工业领域。

二、电容式压力变送器电容式压力变送器是一种利用电容原理测量压力的仪器。

其结构包括两个金属平行板和介电层，其中一个平行板固定，另一个平行板随压力的变化而发生位移。

当压力作用在可动平行板上时，会改变两个平行板之间的电容值，通过测量电容值的变化来获得压力值。

电容式压力变送器具有高精度、稳定性好、抗干扰能力强等特点，常被应用于精密测量和自动控制系统中。

三、阻力式压力变送器阻力式压力变送器是一种利用电阻原理测量压力的仪器。

其结构包括一个弹性元件和电阻传感器。

当受到压力作用时，弹性元件会发生形变，从而改变电阻传感器的阻值。

通过测量电阻值的变化来获得压力值。

阻力式压力变送器具有结构简单、可靠性高、成本低等优点，广泛应用于工业自动化控制系统中。

四、振动式压力变送器振动式压力变送器是一种通过测量振动频率或振幅来获得压力值的仪器。

其结构包括一个有弹性的杆和一个固定在杆上的振动传感器。

当受到压力作用时，弹性杆会发生微小的振动，通过测量振动频率或振幅的变化来获得压力值。

振动式压力变送器具有结构简单、响应速度快、适用于高温高压等特点，常被用于航空航天、石油化工等领域中。

五、压电式压力变送器压电式压力变送器是一种利用压电效应来测量压力的仪器。

其结构包括一个压电晶体和传感器。

当受到压力作用时，压电晶体会发生形变，从而产生电荷。

通过测量电荷的变化来获得压力值。

压力变送器分类介绍压力变送器是一种常用的工业测量仪表，用于将被测压力转换为标准信号输出，通常为电流信号（如4-20mA）或电压信号（如0-5V）。

根据不同的工作原理和结构特点，压力变送器可以分为多种不同的分类。

以下将介绍常见的几种压力变送器分类。

1.基于应变片原理的压力变送器：基于应变片原理的压力变送器是一种使用金属应变片的变送器。

当外部压力作用在应变片上时，应变片产生应变，应变产生的电阻变化通过电路传感进行放大，并转换为标准电信号输出。

这种压力变送器具有高精度、高稳定性和良好的线性特性，广泛应用于高精度压力测量。

2.基于薄膜片原理的压力变送器：基于薄膜片原理的压力变送器使用金属或陶瓷薄膜片作为敏感元件。

当外部压力作用在薄膜片上时，薄膜片发生形变，使电阻发生改变，并通过电路传感进行放大，转换为标准电信号输出。

这种压力变送器结构简单，体积小巧，适用于需要小尺寸和轻量化的应用场合。

3.基于压电元件原理的压力变送器：基于压电元件原理的压力变送器使用压电材料作为敏感元件。

当外部压力作用在压电材料上时，压电材料发生压电效应，产生电荷或电压信号。

这种压力变送器具有快速响应、高频测量、高温稳定性等优点，常用于动态压力测量和特殊环境测量。

4.基于电容原理的压力变送器：基于电容原理的压力变送器使用电容传感器测量被测介质的压力。

当外部压力作用在电容传感器上时，电容的值发生变化，并经过信号处理电路转换为标准电信号输出。

这种压力变送器具有高精度、高灵敏度、低功耗等优点，广泛应用于精密测量和自动控制领域。

以上是常见的四种压力变送器分类，每种类型的压力变送器都有其特点和适用范围。

在选择压力变送器时，需要根据具体的测量要求和工作环境来确定最合适的类型。

此外，还需考虑价格、可靠性、维护要求等因素，以确保选择到最适合的压力变送器。

压力变送器的种类压力变送器常见问题解决方法压力变送器是一种将压力转换成气动信号或电动信号进行掌控和远传的设备。

它能将测压元件传感器感受到的气体、液体等物理压力参数变化成标准的电信号（如4～20mADC等），以供应指示报警仪、记录仪、调整器等二次仪表进行测量、指示和过程调整。

基本介绍压力变送器是工业实践中为常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等浩繁行业。

压力变送器有电动式和气动式两大类。

电动式的统一输出信号为0～10mA、4～20mA或1～5V等直流电信号。

气动式的统一输出信号为20～100Pa的气体压力。

压力变送器按不同的转换原理可分为力（力矩）平衡式、电容式、电感式、应变式和频率式等，下面简单介绍几种压力（差压）变送器的原理、结构、使用、检修和校验等学问。

压力变送器的紧要作用把压力信号传到电子设备，进而在计算机显示压力其原理大致是：将水压这种压力的力学信号变化成电流（4—20mA）这样的电子信号压力和电压或电流大小成线性关系，一般是正比关系。

所以，变送器输出的电压或电流随压力增大而增大由此得出一个压力和电压或电流的关系式压力变送器的被测介质的两种压力通入高、低两压力室，低压室压力接受大气压或真空，作用在元（即敏感元件）的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。

压力变送器是由测量膜片与两侧绝缘片上的电极各构成一个电容器。

当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过振荡和解调环节。

压力变送器是一种用于测量工艺管道或罐体中气体、液体或蒸汽等液位的压力差，并将通过数据的转换、开方将测量的差压值转换成电流信号输出。

在日常的操作使用当中，总是避开不了会显现这样那样的故障情况。

面对压力变送器的故障现象，我们该如何解决呢。

（1）调查法：回顾故障发生前的打火、冒烟、异味、供电变化、雷击、潮湿、误操作、误维护和修理。

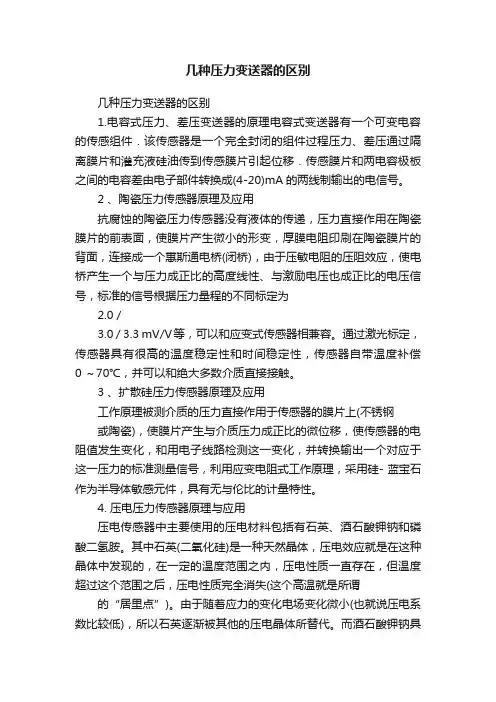

几种压力变送器的区别几种压力变送器的区别1.电容式压力、差压变送器的原理电容式变送器有一个可变电容的传感组件．该传感器是一个完全封闭的组件过程压力、差压通过隔离膜片和灌充液硅油传到传感膜片引起位移．传感膜片和两电容极板之间的电容差由电子部件转换成(4-20)mA的两线制输出的电信号。

2 、陶瓷压力传感器原理及应用抗腐蚀的陶瓷压力传感器没有液体的传递，压力直接作用在陶瓷膜片的前表面，使膜片产生微小的形变，厚膜电阻印刷在陶瓷膜片的背面，连接成一个惠斯通电桥(闭桥)，由于压敏电阻的压阻效应，使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号，标准的信号根据压力量程的不同标定为2.0 /3.0 / 3.3 mV/V等，可以和应变式传感器相兼容。

通过激光标定，传感器具有很高的温度稳定性和时间稳定性，传感器自带温度补偿0 ～70℃，并可以和绝大多数介质直接接触。

3 、扩散硅压力传感器原理及应用工作原理被测介质的压力直接作用于传感器的膜片上(不锈钢或陶瓷)，使膜片产生与介质压力成正比的微位移，使传感器的电阻值发生变化，和用电子线路检测这一变化，并转换输出一个对应于这一压力的标准测量信号，利用应变电阻式工作原理，采用硅- 蓝宝石作为半导体敏感元件，具有无与伦比的计量特性。

4. 压电压力传感器原理与应用压电传感器中主要使用的压电材料包括有石英、酒石酸钾钠和磷酸二氢胺。

其中石英(二氧化硅)是一种天然晶体，压电效应就是在这种晶体中发现的，在一定的温度范围之内，压电性质一直存在，但温度超过这个范围之后，压电性质完全消失(这个高温就是所谓的“居里点”)。

由于随着应力的变化电场变化微小(也就说压电系数比较低)，所以石英逐渐被其他的压电晶体所替代。

而酒石酸钾钠具有很大的压电灵敏度和压电系数，但是它只能在室温和湿度比较低的环境下才能够应用。

磷酸二氢胺属于人造晶体，能够承受高温和相当高的湿度，所以已经得到了广泛的应用。

压力变送器的类型
压力变送器的类型有许多种类，下面是一些常见的类型：
1. 电阻式压力变送器：利用电阻应变效应来测量压力的变化，常见的类型有金属薄膜压力变送器和硅压阻式压力传感器。

2. 容积式压力变送器：利用压力将其传感元件中的容积改变来测量压力的变化，常见的类型有波纹管式压力变送器和弹性元件式压力变送器。

3. 振动式压力变送器：利用压力的变化使振动频率或振动振幅发生变化来测量压力的变化，常见的类型有陶瓷谐振式压力传感器和石英晶体式压力传感器。

4. 光纤式压力变送器：利用光纤传感技术来测量压力的变化，通过光纤的弯曲或拉伸程度来检测压力的大小。

5. 压电式压力变送器：利用压电效应将压力转化为电荷来测量压力的变化，常见的类型有石英压电式压力传感器和聚合物压电式压力传感器。

这些类型的压力变送器在不同的应用场景中有各自的优势和适用性，具体选择哪种类型的压力变送器取决于具体的使用要求和环境条件。

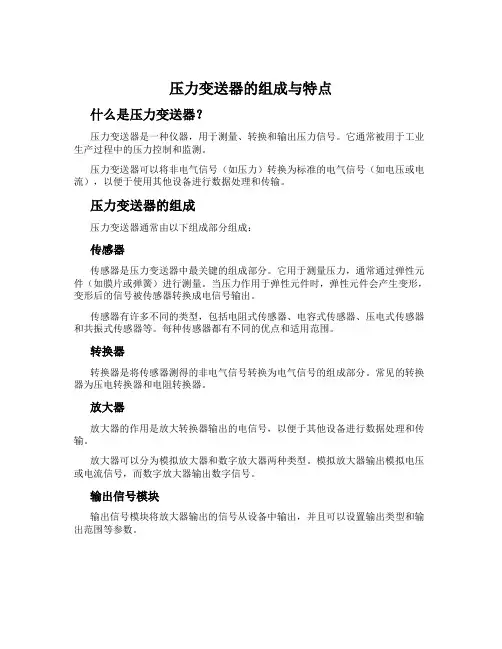

压力变送器的组成与特点什么是压力变送器？压力变送器是一种仪器，用于测量、转换和输出压力信号。

它通常被用于工业生产过程中的压力控制和监测。

压力变送器可以将非电气信号（如压力）转换为标准的电气信号（如电压或电流），以便于使用其他设备进行数据处理和传输。

压力变送器的组成压力变送器通常由以下组成部分组成：传感器传感器是压力变送器中最关键的组成部分。

它用于测量压力，通常通过弹性元件（如膜片或弹簧）进行测量。

当压力作用于弹性元件时，弹性元件会产生变形，变形后的信号被传感器转换成电信号输出。

传感器有许多不同的类型，包括电阻式传感器、电容式传感器、压电式传感器和共振式传感器等。

每种传感器都有不同的优点和适用范围。

转换器转换器是将传感器测得的非电气信号转换为电气信号的组成部分。

常见的转换器为压电转换器和电阻转换器。

放大器放大器的作用是放大转换器输出的电信号，以便于其他设备进行数据处理和传输。

放大器可以分为模拟放大器和数字放大器两种类型。

模拟放大器输出模拟电压或电流信号，而数字放大器输出数字信号。

输出信号模块输出信号模块将放大器输出的信号从设备中输出，并且可以设置输出类型和输出范围等参数。

压力变送器的特点精度高压力变送器的精度通常高于一般压力计，能够达到0.5%的测量精度，甚至更高。

这使得它非常适合于需要高精度压力测量和控制的工业应用。

外观小巧压力变送器通常具有小巧、轻便的外观，方便在狭窄的空间内安装和调试。

相对稳定由于压力变送器采用了先进的传感器和转换技术，因此具有较好的稳定性，能够长时间稳定地进行压力测量和控制。

耐压能力强压力变送器通常能够耐受较大的压力，能够在较大的压力范围内进行测量和控制。

适应性强压力变送器可以适应不同的工况和环境，包括温度变化、电磁干扰、振动影响等。

这种适应性使得压力变送器更加灵活和通用。

结论压力变送器是工业生产中不可或缺的压力测量和控制设备。

通过以上介绍，我们了解了它的组成部分和特点，进一步认识了它的作用和优势，对工业生产有着重要的意义。
