接触网拨接方案

既有线拨接开通接触网过渡方案探讨摘要：随着我国社会经济以及科学技术的不断进步和发展，人们生活水平的不断提高，对于铁路交通的要求也越来越高。

铁路既有线电气化改造增加，接触网的拨接数量也随之增多。

本文主要分析了既有线接触网改造施工的特点，并对接触网拨接施工过渡方案进行了探讨。

关键词：既有线接触网；改造工程；过渡工程。

引言接触网拨接施工在进行线路改造、站场改造工程中尤为重要，是保证运输秩序不受较大的干扰以及线路改造顺利实施的关键。

因此，对拨接接触网施工进行探讨具有十分重要意义。

改建符夹线扩能改造工程2018年年底开通，历时4年多建设完成，期间拨接过渡工程较多，比如线路两端接入既有符离集站（京沪铁路）、夹河寨站（陇海线）改造；胡菜园线路所（淮萧客车联络线）的拨接改造，区间的抬道拨接、上下行换边改造等。

通过改建符夹线扩能改造工程实施过程中的实际经验，浅谈下接触网过渡方案。

夹河寨站拨接改造施工现场1 接触网既有线施工的特点1.1只能利用“天窗”时间来施工，因此使得接触网改造施工受到时间、地点以及行车运输等的制约，施工时间短。

1.2 涉及到路局运输处、机务处、调度所等上级主管部门，供电段、电务段、工务段、通信段等既有设备管理单位，车站、车务段、机务段、车辆段等施工区域内的各单位，还有线路、桥梁、电力、信号、通信等各个专业的施工单位。

2 接触网过渡方案的设计原则接触网过渡方案以简单实用、安全可行、减少浪费为原则，在不降低设计标准的前提下尽量减少废弃工程。

充分利用既有设备，尽量做到永临结合。

过渡方案方便施工及运营，最大限度地缩短停电时间。

3 接触网改造的不同过渡方案根据线路改造的不同情况，接触改造的过渡工程大致可分为：站场改造的过渡、区间单线改造的过渡、区间双线改造的过渡几种。

3.1 站场改造过渡站场改造主要是股道的增加或者延长，全新岔区位置就会明显改变。

而土建铺轨工程很容易受到既有线路接触网的道岔定位柱等影响。

接触网上下行双线路拨接开通施工工法接触网上下行双线路拨接开通施工工法一、前言接触网是铁路运输系统中的关键组成部分，用于为电力牵引车辆供电。

在设备更新或维修时，需要进行接触网的拨接工作。

本文将介绍一种接触网上下行双线路拨接开通施工工法，该工法在实践中得到验证，具有可行性和可靠性。

二、工法特点此工法的特点是将接触网上下行双线路分成若干个小区域，逐个进行拨接开通，使线路运行受到的影响最小化。

同时，该工法采用模块化设计，有利于提高施工效率和质量。

三、适应范围该工法适用于综合运输枢纽、城市轨道交通和高速铁路等接触网拨接工程，可适应各种不同的线路形式和电力系统布置。

四、工艺原理该工法的工艺原理是根据施工计划和线路布置要求，采取逐个小区域进行拨接开通。

在施工过程中，采取了一系列的技术措施来确保施工质量和安全。

五、施工工艺1. 施工准备：包括现场勘测、制定施工计划和安全措施，准备所需材料和机具设备等。

2. 拨接准备：根据施工计划，确定拨接区域的范围和顺序，组织施工人员进行拨接准备工作。

3. 拨接施工：按照工艺要求，对接触网上下行双线路进行拨接工作，包括拆除原有导线、构架和隔离开通等。

4. 开通试验：对新拨接的接触网进行开通试验，检查线路的电气连续性和电力供应是否正常。

5. 完工验收：对施工质量进行检查和验收，确保拨接工作符合设计要求和安全标准。

六、劳动组织在施工过程中，需要合理组织施工人员，确保施工任务的顺利进行。

包括施工班组的设置、人员岗位分工和工作时间安排等。

七、机具设备该工法需要使用各种机具设备，包括起重机、拖车、工作平台和电力检测仪等。

这些机具设备具有高效、安全和可靠的特点，能够满足施工需求。

八、质量控制为确保施工质量，需要采取一系列的质量控制措施，包括施工前的准备和方案审核、施工中的巡检和监督、施工后的验收和整改等。

九、安全措施施工工法中，安全是首要考虑的因素。

需要采取一系列的安全措施，包括施工区域的封锁和警示、安全防护用具的使用和施工人员的安全培训等。

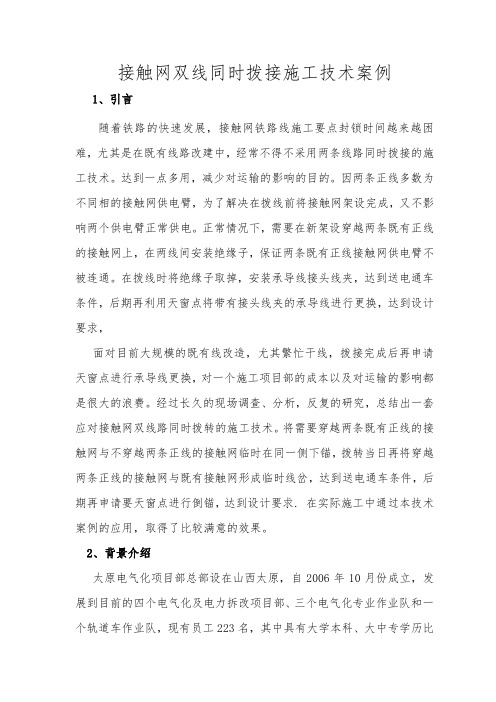

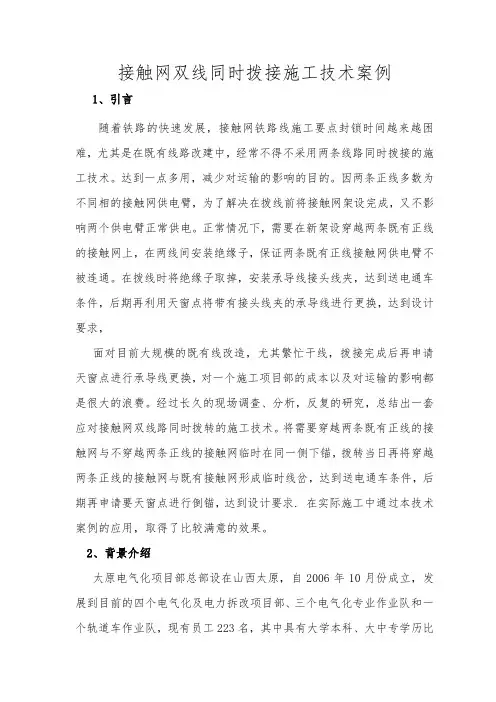

接触网双线同时拨接施工技术案例1、引言随着铁路的快速发展，接触网铁路线施工要点封锁时间越来越困难，尤其是在既有线路改建中，经常不得不采用两条线路同时拨接的施工技术。

达到一点多用，减少对运输的影响的目的。

因两条正线多数为不同相的接触网供电臂，为了解决在拨线前将接触网架设完成，又不影响两个供电臂正常供电。

正常情况下，需要在新架设穿越两条既有正线的接触网上，在两线间安装绝缘子，保证两条既有正线接触网供电臂不被连通。

在拨线时将绝缘子取掉，安装承导线接头线夹，达到送电通车条件，后期再利用天窗点将带有接头线夹的承导线进行更换，达到设计要求，面对目前大规模的既有线改造，尤其繁忙干线，拨接完成后再申请天窗点进行承导线更换，对一个施工项目部的成本以及对运输的影响都是很大的浪费。

经过长久的现场调查、分析，反复的研究，总结出一套应对接触网双线路同时拨转的施工技术。

将需要穿越两条既有正线的接触网与不穿越两条正线的接触网临时在同一侧下锚，拨转当日再将穿越两条正线的接触网与既有接触网形成临时线岔，达到送电通车条件，后期再申请要天窗点进行倒锚，达到设计要求. 在实际施工中通过本技术案例的应用，取得了比较满意的效果。

2、背景介绍太原电气化项目部总部设在山西太原，自2006年10月份成立，发展到目前的四个电气化及电力拆改项目部、三个电气化专业作业队和一个轨道车作业队，现有员工223名，其中具有大学本科、大中专学历比例达到总人数的63%，90％的工人都拥有接触网工、电工等特种作业资格证书。

在近11年的发展历程中，太原电气化项目部参建完成了多条铁路新线和既有线扩能改造重点工程建设。

自成立以来，曾先后参与承建了平朔铁路专用线店坪站万吨改造工程、湖大增建二线工程、燕大联络线工程、北京南站电力迁改工程、石太客专太原枢纽电气化改造工程、石家庄货运迁建工程、津秦客专电气化工程、宁岢线应急扩能改造工程、太原新南站电气化工程、太兴铁路太原至静游段项目、西南环三电迁改、石太G网电力改造等重点工程。

第1篇一、工程概况本工程为某铁路线路接触网改造工程，主要内容包括接触网支柱更换、接触线更换、补偿装置更换、隔离开关更换、接触网设备绝缘子更换等。

工程地点位于某铁路线路，线路全长约XX公里。

二、施工组织1. 施工队伍：由具有丰富接触网施工经验的专业施工队伍组成，施工人员具备相应的资格证书。

2. 施工设备：配备接触网施工专用的吊车、高空作业平台、绝缘工具、测量仪器等设备。

3. 施工材料：选用符合国家标准的接触网支柱、接触线、补偿装置、隔离开关、绝缘子等材料。

三、施工工艺1. 施工准备（1）现场勘察：对施工现场进行详细勘察，了解现场地形、地貌、地质条件等。

（2）技术交底：对施工人员进行技术交底，明确施工工艺、安全注意事项等。

（3）材料设备准备：按照施工进度计划，提前准备好施工所需的材料、设备。

2. 施工步骤（1）拆除旧接触网：采用高空作业平台，将旧接触网支柱、接触线、补偿装置、隔离开关、绝缘子等拆除。

（2）安装新接触网：按照设计要求，安装新接触网支柱、接触线、补偿装置、隔离开关、绝缘子等。

（3）调整接触网：对安装好的接触网进行调整，确保接触网高度、线间距、拉力等符合设计要求。

（4）绝缘子更换：将损坏或老化的绝缘子更换为新的绝缘子。

（5）接地处理：对接地装置进行检查、维修或更换，确保接地可靠。

（6）测试与验收：对接触网进行测试，确保各项技术指标达到设计要求。

四、安全措施1. 施工人员必须穿戴符合规定的劳动保护用品，如安全帽、安全带、绝缘手套等。

2. 高空作业时，必须使用安全带，并设置安全防护网。

3. 施工现场设置警示标志，禁止无关人员进入施工区域。

4. 施工车辆、设备应按照规定停放，不得占用施工通道。

5. 施工过程中，加强施工现场安全管理，严格执行各项安全操作规程。

五、进度安排根据工程实际情况，制定合理的施工进度计划，确保工程按期完成。

六、质量保证1. 选用符合国家标准的材料、设备，确保施工质量。

2. 严格执行施工工艺，加强施工过程质量控制。

第1篇一、项目背景随着我国铁路建设的快速发展，接触网作为铁路运输的重要组成部分，其施工质量直接关系到列车运行的安全和效率。

本方案旨在为某铁路接触网施工项目提供详细的施工计划和管理措施，确保工程质量和进度。

二、工程概况1. 工程名称：某铁路接触网施工项目2. 工程地点：某铁路沿线3. 工程规模：全长XX公里4. 工程内容：接触网支柱安装、接触线架设、绝缘子安装、接地装置施工等5. 工程工期：XX个月三、施工组织1. 施工单位：某铁路工程集团有限公司2. 施工队伍：由具备相关资质的专业施工队伍组成，包括技术人员、施工人员、质检人员等3. 施工设备：接触网施工专用设备、吊装设备、检测设备等4. 施工材料：接触网支柱、接触线、绝缘子、接地线、金具等四、施工准备1. 技术准备- 完成施工图纸的审核和确认- 组织技术人员进行技术交底，明确施工工艺和质量要求- 制定施工方案和施工组织设计2. 物资准备- 采购符合国家标准的施工材料- 准备施工设备，并进行检查和维护- 建立材料库房，确保材料供应3. 人员准备- 组织施工人员进行岗前培训，提高施工技能和安全意识 - 确保施工人员具备相应的资质和证书- 建立施工队伍，明确各岗位职责4. 安全准备- 制定安全施工方案，明确安全责任- 配备必要的安全防护设施，如安全帽、安全带、防护网等 - 建立安全检查制度，定期进行安全检查五、施工工艺1. 接触网支柱安装- 根据设计图纸确定支柱位置，进行测量放样- 挖设基坑，检查基础尺寸和位置- 安装支柱，调整支柱垂直度- 进行基础浇筑，确保支柱稳固2. 接触线架设- 根据设计图纸确定接触线位置，进行测量放样- 搭设脚手架，确保施工安全- 架设接触线，调整接触线高度和水平度- 连接接触线与支柱，确保连接牢固3. 绝缘子安装- 根据设计图纸确定绝缘子位置，进行测量放样- 安装绝缘子，调整绝缘子高度和水平度- 连接绝缘子与接触线，确保连接牢固4. 接地装置施工- 根据设计图纸确定接地装置位置，进行测量放样- 挖设接地沟，检查沟深和宽度- 安装接地线，连接接地线与接地体- 进行接地体埋设，确保接地电阻符合要求六、施工进度计划1. 施工准备阶段：1个月2. 接触网支柱安装阶段：2个月3. 接触线架设阶段：2个月4. 绝缘子安装阶段：1个月5. 接地装置施工阶段：1个月6. 工程验收阶段：1个月七、质量控制措施1. 严格材料检验，确保材料符合国家标准2. 严格执行施工工艺，确保施工质量3. 加强施工过程中的质量检查，及时发现和处理质量问题4. 建立质量追溯制度，确保工程质量可追溯八、安全管理措施1. 严格执行安全操作规程，确保施工安全2. 定期进行安全教育培训，提高施工人员的安全意识3. 加强施工现场的安全管理，防止安全事故发生4. 建立安全事故应急预案，确保事故得到及时处理九、环境保护措施1. 严格执行环境保护法规，减少施工对环境的影响2. 做好施工现场的垃圾处理，防止污染3. 采取措施减少施工噪音和粉尘排放4. 做好施工废水处理，防止污染水资源十、结论本接触网施工方案旨在为某铁路接触网施工项目提供详细的施工计划和管理措施。

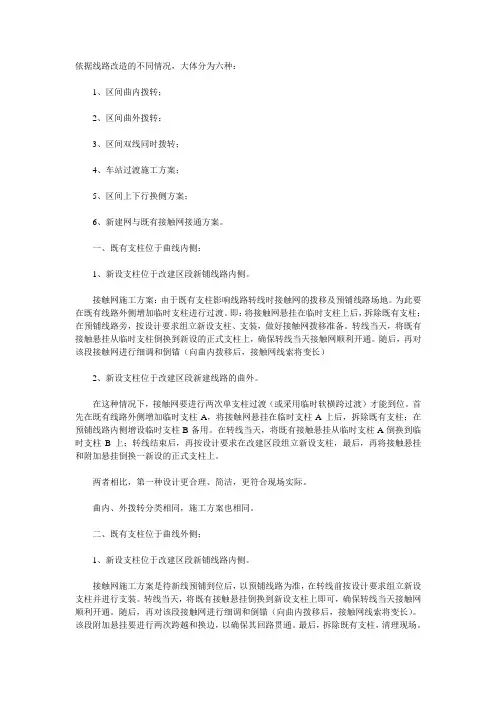

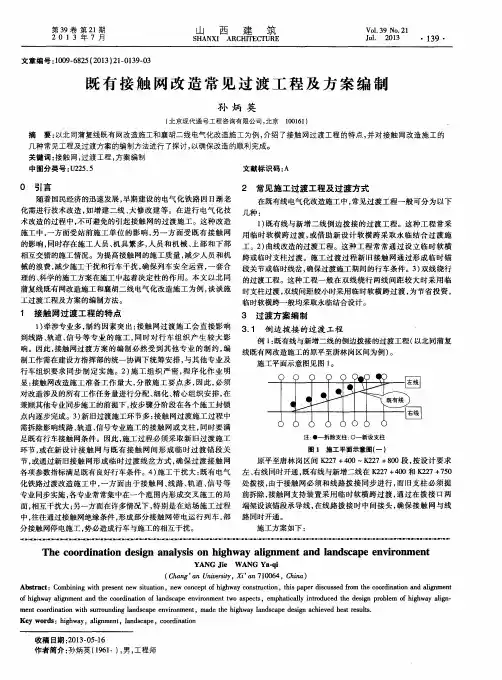

依据线路改造的不同情况，大体分为六种：1、区间曲内拨转；2、区间曲外拨转；3、区间双线同时拨转；4、车站过渡施工方案；5、区间上下行换侧方案；6、新建网与既有接触网接通方案。

一、既有支柱位于曲线内侧：1、新设支柱位于改建区段新铺线路内侧。

接触网施工方案：由于既有支柱影响线路转线时接触网的拨移及预铺线路场地。

为此要在既有线路外侧增加临时支柱进行过渡。

即：将接触网悬挂在临时支柱上后，拆除既有支柱；在预铺线路旁，按设计要求组立新设支柱、支装，做好接触网拨移准备。

转线当天，将既有接触悬挂从临时支柱倒换到新设的正式支柱上，确保转线当天接触网顺利开通。

随后，再对该段接触网进行细调和倒锚（向曲内拨移后，接触网线索将变长）2、新设支柱位于改建区段新建线路的曲外。

在这种情况下，接触网要进行两次单支柱过渡（或采用临时软横跨过渡）才能到位。

首先在既有线路外侧增加临时支柱A，将接触网悬挂在临时支柱A上后，拆除既有支柱；在预铺线路内侧增设临时支柱B备用。

在转线当天，将既有接触悬挂从临时支柱A倒换到临时支柱B上；转线结束后，再按设计要求在改建区段组立新设支柱，最后，再将接触悬挂和附加悬挂倒换一新设的正式支柱上。

两者相比，第一种设计更合理、简洁，更符合现场实际。

曲内、外拨转分类相同，施工方案也相同。

二、既有支柱位于曲线外侧；1、新设支柱位于改建区段新铺线路内侧。

接触网施工方案是待新线预铺到位后，以预铺线路为准，在转线前按设计要求组立新设支柱并进行支装。

转线当天，将既有接触悬挂倒换到新设支柱上即可，确保转线当天接触网顺利开通。

随后，再对该段接触网进行细调和倒锚（向曲内拨移后，接触网线索将变长）。

该段附加悬挂要进行两次跨越和换边，以确保其回路贯通。

最后，拆除既有支柱，清理现场。

2、新设支柱位于改建区段新铺线路外侧。

此时，新设支柱不能先期组立，否则，将影响既有接触网拨移。

因此，必须增加临时支柱进行过渡。

即转线时，先将接触网拨移至临时支柱上悬挂，转线结束后，再按设计要求在改建区段组立新设支柱，最后，再将接触悬挂和附加悬挂倒换到新设的正式支柱上。

1.1.接触网工程施工方案、施工方法1.1.1.工程概况新建、改建接触网均采用全补偿简单链形悬挂。

本标段的接触网工程主要包括既有线接触网的改建、还建，新增二线的接触网新建工程。

改建内容主要包括：车站改扩建引起的既有接触网的拆除与还建、车站咽喉区改造、车站关闭、新增电分相、既有电分相移位、自闭信号机引起既有接触网支柱移设、既有线接地系统改造等）及既有接触网需要配套增强的工程（如增设回流线、增设加强线引起的支柱更换等）。

1.1.2.总体方案根据施工区段划分，接触网工程由3个电务综合队分段实施。

每个工区设置两个工班。

正常施工时，每个工点各安排一个工班配合站场改造进行过渡工程施工，另一个工班进行增建线电气化施工。

线路“换边拨接”时，根据工作量大小，集中全部或部分施工人员和机具进行施工。

1.1.3.新建线接触网施工方案新增建二线部分不受行车影响，接触网专业可在站前完成区段直接组织施工。

根据施工工序流程，接触网施工过程总体上分为四个阶段。

第一阶段为定位测量、基础浇制；第二阶段为支柱安装、支持结构、附加导线安装；第三阶段为接触网架设、悬挂调整、设备和接地安装；第四阶段为静、动态检测、调试，克服缺陷和验收。

工程实施时，将接触网施工作业人员划分为五个专业化作业组：基坑开挖及基础浇制作业组；支柱安装作业组；支持结构安装作业组；架线、悬挂调整作业组；综合作业组。

采用专业化作业组施工是我单位在新线施工的一大特点，它既有利于保证质量、进度，最大限度的充分利用有限的站后净施工时间，又有利于保证安全和施工组织。

各施工作业组，原则上互不干扰，齐头并进。

以接触网站区或锚段为转序单元，各作业组人员应相对稳定，由于外部环境受到的影响时，以不影响主体工程进度为原则，可以适当调配各专业组的工序衔接。

下部工程为先施工项目，当下部开始后，作业人员根据工程进度情况补充到其它作业组。

流水推进式施工方案衔接紧凑，各工序间，各作业组间的交接验收非常重要，要加强质量意识的教育，做好工序检查交接。

接触网施工推进计划及整体施工方案接触网施工组织安排及推进计划根据要求，为高标准、高质量地完成任务，特制定施工组织安排如下：一、施工队伍组织：1、成立施工领导小组：组长：组员：小组成员分工负责：负责整体工作的安排、协调、部署；负责施工区段的宣传报道及后勤保障；负责施工点施工进度、技术标准落实、日常资料整理和上报。

施工计划编制、技术标准的制定、设备调整工艺的编制检测工具的改进。

施工点由负责日常施工的组织实施；负责施工质量的监督、技术标准的落实；2、施工人员：整建制、具有既有线电化改造施工经验的熟练操作人员120人。

3、施工机具：轨道吊车4台，平板车8台，接触网作业车6台。

二、施工阶段安排：第一阶段：完成对所辖设备摸底、测量，处理影响既有电化线路行车的缺陷。

结合施工现场复核设计图纸，开始进行下部工程的施工。

第二阶段：完成所有硬横梁（支柱）的架设及腕臂支撑装置的安装第三阶段：完成线索架设，调整悬挂达到设计要求第四阶段：完成各类附属设备的安装，处理缺陷，交工。

三、施工进度计划：日期 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25施工项目上部施工测量、缺陷处理架设硬横梁、安装吊柱架设硬横梁、安装吊柱架设硬横梁、安装吊柱、腕臂架设硬横梁、安装吊柱、腕臂架设硬横梁、安装吊柱、腕臂架设硬横梁、安装吊柱、腕臂架设硬横梁、安装吊柱、腕臂架设硬横梁、安装吊柱、腕臂架设硬横梁、安装吊柱、腕臂新立支柱、架设硬横梁、安装吊柱、腕臂新立支柱、架设硬横梁、安装吊柱、腕臂新立支柱、架设硬横梁、安装吊柱、腕臂架设硬横梁、安装吊柱、腕臂架设硬横梁、安装吊柱、腕臂架设硬横梁、安装吊柱、腕臂架设硬横梁、安装吊柱、腕臂架设硬横梁、安装吊柱、腕臂架设硬横梁、安装吊柱、腕臂架设硬横梁、安装吊柱、腕臂架设硬横梁、安装吊柱、腕臂架设第1锚段线索第1锚段安装吊弦，倒定位调整第1锚段悬挂架设第2锚段线索主要工程完成数量 2 4 4 4 4 4 44 4 4 4 4 4 4 4 4 4 4 4 4 4 1 1 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 第2锚段安装吊弦，倒定位调整第2锚段悬挂架设第3锚段线索第3锚段安装吊弦，倒定位调整第3锚段悬挂架设第4锚段线索第4锚段安装吊弦，倒定位调整第4锚段悬挂架设第5锚段线索第5锚段安装吊弦，倒定位调整第5锚段悬挂架设第6锚段线索第6锚段安装吊弦，倒定位调整第6锚段悬挂附属设备安装附属设备安装附属设备安装附属设备安装缺陷处理缺陷处理 1 1 1 1 四、各工序分项施工方案1、硬横梁架设施工方案一、架设硬横梁作业的工前准备： 1、现场堪察：（1）、硬横梁架设前，首先需对现场硬横梁安装处的位�Z及条件进行确认，是否有足够的场地用于摆放硬横梁？吊车大臂作业时，相关设备是否影响（特别是接触网设备的软横跨、腕臂或线索）？结合现场情况，同时对吊车作业的方向进行确定，是面向上行还是下行，确定可使用的吊车。
