设备安装工艺试卷2014

机械设备安装工技师训练试卷培训大纲一、知识要求(应知)：1.根据施工图了解大型厂、矿地成套联动设备生产工艺流程和主要车间地设备配置.2.一般机床、机械设备地电气原理图地基本知识.3.大型精密复杂机械设备地拆装检修工艺和安装调试方法.4.新技术、新工艺、新设备、新材料地性能及其应用知识.5.各种复杂传动机构地构造原理和特点.6.电控、热控、液控、数控、程控等自动控制技术地应用知识.7.编制单位工程施工组织设计地程序和方法.二、操作要求(应会)：1.联动生产线地安装和调整试车.2.大型、高精度、高速、高压设备地安装和调整试车.3.主持大型制冷、制氧、液压、热轧等系统设备地安装和调整试车.4.编制本职业分部工程地施工方案和技术措施.5.对初、中、高级工示范操作，传授技能.解决本职业操作技术上地疑难问题，处理试车中地故障.第二部分复习指导一、理论部分(一)是非题(对地打“√”，错地打“X”，答案写在每题括号内)1.为使三相异步电动机在切断电源后能迅速停车，必须采取地措施就是栅动.（X)2.组成数控机床里地控制介质，就是泛指地水；油、蒸汽山…等等.(√)3.大型机床，床身往往是多段地，多段床身安装时，宜先安好顺序地第一段，并以此为基准，再安第二段，第三段.(X)4.轧钢机地齿轮机座地齿轮轴和万向接头扁头应采用热装法.(X)5.水泥厂球磨机安装时，应对主轴进行检查，主轴承和轴承座地四周接触应均匀.一般局部间隙不应大于0.2mm.(√)6.水泥回转窑窑体对接，纵向焊缝应互相错开，错开角度不应小于300，窑体错边量不得大于lmm.(X)7.为保证汽轮机动、静部分不发生摩擦情况下，达到最小地漏汽量，需对轴封和隔板汽封轴向间隙进行测量并调整.(X)8.汽轮机油循环时，油温宜为40～50℃.(X)9.整体安装地机床，工作面和外表面应清洗干净.(√)10.在液压系统中，主要利用压力继电器和顺序阀来控制顺序动作.(√)11.无垫铁安装中，无收缩水泥和微膨胀水泥砂浆可同时使用.(√)12.金属胶粘剂，只甩于金属胶接而不能用于零件修理和修补.(X)13.聚四氟乙烯可做成盘根取代石棉盘根.(√)14.HWX系列锌基合金比ZQSn6-6—3铂青铜价格昂贵.(X)15.选定施工方案后，施工组织设计核心是确定技术措施.（X)16.工程交工验收，一般按单位工程进行.(√)17.不完全齿轮机构常应用在计数藉和某些进给机构中.(√)18.电磁抱闸制动，是机械制动地唯一办法.(X)19.程序控制是自动控制技术中地一个基本领域.(x)20.大型机床地龙刨、龙铣，两立柱横向宜向不同方向倾34.汽轮机轴承座地安装，其纵向水平应与转子轴颈地扬度基本符合，(√).35.无垫铁安装法就是设备地自重及地脚螺栓地拧紧力均由灌浆层承受.(√)36.变速传动轴承，采用不同地安装方式可以得到不同地定传动比地运动 .(√)37.钢筋混凝土钻孔，目前只有电锤和冲击电钻.(X)38.聚四氟乙烯应用范围很广，缺点是拆卸不方便.(X)39.HWX系列锌基合金比ZQSn6—6—3锡青铜密度(kg／M3)高.( X )40.—切从实际出发是编制设备安装工程施工组织设计地指导思想.(√)41.设备安装工程施工组织设计是直接指导现场施工地经济文件.(X)42.如果要使被动件达劲运动时间与停止盼间不同时，可采用星轮机构.(√)43.屈何一个复杂舶液压泊路系抛；都可以看成是由典型环节和十些专用环节或单个元件组成地.(√)44.程序挫稍器指地是电子计算机.(X).45.检修机床肘，·拆卸前要按有关标准对某些工程地精度进行检查卜(√)46.轧钢机组无负荷联动试运转，一般为连续运转24h；(√)47.水泥回转窑托轮地斜度测量与测量标高同时进行.(X)48.汽轮机轴承安装应在轴承座找正找平后，转子就位前.(√)：49.汽轮机蒸汽管路吹洗是保证汽轮机安全运转地一项重要措施，吹管前无需暖管即可直接吹洗.(X)50.单位工程地竣工验收，应在分项、分部工程验收地基础上进行.(√)51.拉键机构多用在车床走刀箱和立式钻床上.(√)52.间歇机构地作用是把主动件地连续运动变为从动件地间歇运动.(√)53.定轴轮系和周转轮系地传动比计算方法基本一样.(X)54.热控技术地目地是保证机组安全、经济运行.(√)55.在密闭容器中，由外力作用产生地压力可以等值地传递到液体内部地所有各点.(√)56.所谓测量大型导轨地直线度，仅指地是垂直面地直线度(X)57.连轧机安装时，宜以第一台轧机为准，按技术要求分别定出标高、中心线、水平度及垂直度.(X)58.大型汽轮机组地滑销系统由，纵销和横销组成.(X)59.汽轮机安装转子就位后，要测量转子地晃度和转子各端面地瓢偏度，这两者都是由于加工误差造成地.(X)60.无垫铁安装就是不用垫铁或调整螺钉地方法.(X)61.金属胶接地胶接强度，取决于胶结剂本身韵强度.(√)62.细牙螺纹调整垫铁和蜗轮蜗杆调整球面副垫铁，用于重型设备地找平；(√)63.UGM无收缩高强度灌注料，可代替设备基础地二次灌浆.(√)64.施工生产水平高佩一方面取决予生产技术水平，更重要地方面是取决于生产组织与管理地科学水平.（√)6L通用扔械设备安装工程质量检验评定对室内机械设备按分项工程分部工程、单位工程三级进行.(√)66.需要防震地机床，砌日防震层.(√)67.电动机地所谓全压起动，是指加在电动机转予上地起动电压是电机地额定电压.(X)68.机床导轨地修复方法通常有刮削、精刨和磨酣等方法，目前经常采用刮削方法.（X)69.轧辊辊身长度是钢板轧机地基本参数，据此参数可以决定所轧钢材地最大宽度.(X)70.水泥生产设备大致可分为原料加工机械、烧成设备、输送设备、选粉设备和收尘设备等.(√)71.水泥回转窑地托轮轴承地冷却水瓦，应试压，实验压力为1MPa.(√)72.汽轮机转子找中心，是按轴承找.(√)73.汽轮机真空系统严密性实验；可采用灌水实验法.(X)74.金属切削机床安装地检查数量按一个厂房、车间内地机床类别各抽查炳，但均不得少于l台.(X)75.液压油路系统中，增速环节就是加大油泵输油量.(X)76.应用无级变速机构，优点很多，但不能简化机构.(X)小；77.凸轮机构是机械中地一种常用机构，在自动化和半自动化机袱中应用非常广泛.(√)78.工厂电气设备与生产机械电力拖动自动控制线路主要是以各类电动机或其它执行电器为控制对象.(√)79.机械设备韵拆卸顺序与装配顺序大致相树.(√)80.溅量大型导轨地垂直面地直线度应用长直尺和方水平.(X)81.轧钢机工作机座安装准确性小抉定于孰座安装地准确程度(X)82.大型汽轮机转子与发电机转予应用联轴节连成一条平滑地连续曲线，(√)83.长径比较大地零件，如精密韵细长轴丝杠；光杠等零件，拆下清洗后，应垫平存放.(√)84.气垫式胶带输送机，是利用气垫代替传送带地一种新技术.（X)85.应用金属胶接剂与被接材料，胶接方法、接头地结构都无关系.(X)86.脱“黄袍”溶液地“黄袍”是指设备和零件上地油垢和污溃.(X)87.UGM无收缩高强幢灌拄料不能与细石子掺合.(X)88.单位工程组织设计，一般由企业地技术部门编制.(X)89.施工管理地内容可分为投标、施工准备、施工、交工验收和售后服务等五个阶段. (X)90.外圆磨床其床身纵、横水平度允许偏差地检验方法是移动检具、在床身导轨两端检查. (√)91.过程控制是指工业上连续生产工艺过程地自动化.(√)92.设计施工平面图不是单位工程施工组织设计地主要内容.(X)93.无论是哪种变速机构，都是通过改变一对齿轮传动比大小，从而达到主动轮变速.（X)94、无级变速机构地操作复杂.(X).95.周转轮系可分为差动轮系和行星轮系.(√)96.床身导轨安装水平度宜中间凹，两端翘起.(X)97.水泥厂生产过程，可以概括为“两磨一烧”三大环节.(√)98.在轧钢设备中，通常把完成被加工材料塑性蛮形过程地各自独立伪机器统称为轧钢机.(√)99.汽轮机，对机组纵向扬度要求是，单缸机组其汽轮加转子后颈扬度δ不等于零.(X)100.温差法装配和拆卸零件，主要是利用物体热胀冷缩特性.(√)(二)选择题：(把正确答案地序号填在各题横线上)1.回转窑标高与斜度检查，相邻两道托轮组地相对标高，偏差不得大于 C mm.A.0.3B.0.4C.0.5D.0.62.液压系统中，由于运动部件高速运动时，突然停止或换向将使油液地流速和方向发生急剧变化，压力骤增，引起液压冲击，造成不良后果，因此要采用一C一措施.A.增压B.减压C. 缓冲D. 保压3.大型车床地溜板移动对主轴回转轴心线地平行度检查，使用地测量器具是--D—.A.百分表和长直尺B.百分表和方水平C. 百分表和钢丝D.百分表和检查棒4.大型床身强力调平时，应—旦—进行调平，但绝不允许从床身两端同时向中间进行调子.A.从床身一端向另一端或从中间向床身两端B.像把紧设备缸盖螺栓那样交叉进行C. 单侧把紧后再进行另二侧D.从首端第一螺栓开始按对角线方向进行’5.水泥回转窑属于一B一设备.A.原料加工机械B.烧成机械C. 输送机械D.选粉及怔尘6.汽轮机组运行中影响中心地因素一是猫爪温度高于轴承座温度，使轴封洼窝中心抬高，一是转子转动后一D一.A.热态运行，将转子抬高B.高速状态，将转子抬高C.离心力作用，将转子抬高D. 油膜厚度把轴颈托起7.偏心轮机构是由一D一机构演变而来地.A.双曲柄B.导杆C. 双滑块D.曲柄滑块8.螺旋齿轮传动地速比，不但与分度圆直径有关而且还与 C 有关.A.端面模数B.法向模数C.螺旋角D.基圆直径9.溢流阀在液压系统中地联接方式为—D—.A.串联B.装在液压泵后C. 装在回路上D.并联10.水泥回转窑是对固体物料进行 D 处理地煅烧设备.A.再加工地过程B.焙烧加热过程C.粉碎过程D.机械、物理和化学过程11.水泥厂普通回转窑，主要由筒体、轮带、托轮、挡轮、传动装置、密封装置和 A 等部分组成.A.冷却装置B.润滑装置C.安全装置D. 吸尘装置12.在法定计量单位制中，力地单位是 B ，力矩地单位是——.A.kgB.N，mC.ND.kgf13.定轴轮系传动比地大小与轮系中情轮地齿数多少 A.A.有关B.成正比C.成反比D.无关14.液压系统中地溢流阀地用途是 A .A.控制系统中液流地压力B.控制液体地流量C. 控制液体流动方向D.控制液体流动速度15.在液压系统中，将机械能转为液压能地液体元件是—B—.A.液压缸B.液压泵C.滤油器D.溢流阀16.在常用地液压泵中，运转平稳、流量均匀地泵是C——.A.柱塞泵B.齿轮泵C. 螺杆泵D.叶片泵17.施工组织设计是施工单位为 D 而编制地设计文件.A.投标B.显示管理水平C.反映技术实力D.指导施工18.汽轮机油系统地作用是供给 D.用润滑油.A.润滑系统和轴承B.轴承和运动副C. 轴承和油箱D.调速保安系境地高压和轴承19.水泥回转窑试运转分两个阶段进行是一C一.A.空载和加载B. 单机和联动C.体内镶砖前和镶砖后D.验收前和验收后20.连轧机安装时，相邻机架底座地水平度(轧制线和传动线方向)允许偏差不应大于一C一.A.0.02mm／mB.0.04mm／mC.0.05山m／mD.0.03mm／m21.在液压系统中，动力元件是—B—，执行元件是C .A.换向阀B.液压泵C.液压缸D.液压马达22.高速旋转机械上地轴承大多采用.C-,—轴承.A.滚动轴承B. 非液体润滑轴承C. 滑动轴承D.静压轴承23.过盈连接是依靠一C一配合后地 C 值达到紧固连接.A.运动副、公差配合B. 两零件、过盈量C.包容件、被包容件、过盈量D.部件、公差配合24.机床导轨地直线度是指—C—二个直线度.A.纵向和横向B.平行面内和垂直面内C.垂直面内和水平面内D.上水平面和下水平面25.汽轮机喷嘴组装好后，打人稳钉，并用电焊点牢，然后 D 以防杂物进入喷嘴.A.封闭喷嘴进口B.封闭喷嘴出口C. 封闭整个喷嘴组D.封闭喷嘴进出口26.水泥回转窑圆筒设备地特点是具有—C—倾斜度.A.1％～2％B.10％～15％C.3％～6％D. 15％～J20％27.汽轮机推力轴承地推力间隙是在—B—状态下进行地，A.推力轴承装配前B.推力轴承全部装配完C. 推力轴承装配过程中 D.扣大盖前28.聚四氟乙烯密封带使用温度范围在—B--℃范围内.A.—50～+150℃B.-100～+260℃C. 一200～+200℃D.–30～+300℃29.电动机地全压起动只适用于电动机容量不超过电源容量一C一地情况.A. 20％～25％B.25％～30％C.30％～35％D.15％～20％30.大型机床，安装前除对基础检查验收外，一般还要对基础进 D 处理.A.7.8B. 8.8C.10.8D. 9.838.用于两交叉轴传动地联轴器是 C .A.凸缘联轴器B.齿轮联轴器C.万向联轴糕D.套筒联轴器39.液压系统中地压力继电器，只能 B 系统压力.A.减小B.反映C. 改变D.增大40.液压系统中调速阀属于 C 控制阀A.方向B.压力C.流量D.伺服41.变速机构地主要作用，是指在输入转速不变条件下，使从动轮得到B 地传动装置.A.扭矩传递B.不同转速C.一定转速D.动力传递42.金属地胶接，胶接剂由几种成分组成，其中二种或最多两种基本物质称为 C .A.树脂B.增光剂C.粘接剂D.填充剂43.汽轮发电机组联轴节找好中心后，应对发电机转子和静子地一A一进行测量和调整A.空气间隙和磁场中心B. 电流和电压C. 相对位置和中心D.各部尺寸和中心44.水泥回转窑地托轮，找正标高时，应以 B 为准.A.托轮中分面B.托轮顶面中心点C.托轮底座中心点D.托轮轮缘中心点45.轧钢机地轧辊调整机构用来B .A.调整轧辊水平B. 改变轧辊间距离C.调整轧辊转速D.改变轧辊水平位移46.液压系统中，节流阀通过改变—C—来控制流量大小A.通道数B.流通方向C.通流截面大小D.弹簧力大小47.精密机械地精密性，依靠—C—来保证.A.加工精度和安装精度B.各部零件加工尺寸和公差配合C.主体运动和进给运动D. 设备基础和运转平稳48.普通平键用于—D—连接；导向平键用于—D—连接.A.传动、导向B.传递扭矩、相对运动C.配合、平移D.固定、导向49.凸轮结构分为—D—二种.A.圆形凸轮和杆形凸轮B.角形凸轮和少齿凸轮C. 移动凸轮和固定凸轮D.盘形凸轮和圆柱凸轮50.当一对渐开线齿轮地中心距发生变化时，其瞬时传动比—D—.A.仍保持恒定B.发生变化C. 变大D.变小51.轧钢机轨座地安装，为保证安装质量，常采用—A—法.A.样板法B.测量法C.挂线法D.划线法52.利用温差法装配时，加热包容件时，未经热处理地装配件，加热温度应低于—C—℃.A.500B.600C.400D.30053.HWX系列锌基合金，在中低速(<8m／s)，重载(P<3200N／cm2)工况下使用，一般与ZQSn6—6—3.锡青铜比较，其使用寿命高 A 倍.A.1～3倍B.3～4倍C.4～6倍D.6—8倍.54.丝杠螺纹磨损地修理，在梯形螺纹丝杠地磨损不超过齿厚地一D一％时，可采用车深螺纹地方法来消除.A.5B.15C.3D.1055.车床导轨在垂直面地直线度，其偏差，允许 C 适当凸起.A.中间B.床尾C.床头箱一端D.部分56.水泥回转窑，应对窑体圆度检查，其圆度偏差不得大于一D—D(D为窑体直径，轮带和大齿圈下筒节例外).A.0.005B.0.004C.0.003D.0.00257.在周转轮系中，若两个中心轮都能转动，则该机构需要两个原动件，这种周转轮子称为 A 轮系.A.行星轮系B.差动轮系C. 定轴轮系D.混合轮系58.大型滚齿机，立柱上端只允许向 B 方向倾斜.A.向后B.向工作台方向C.左侧D.右侧59，-判断长导轨地垂直面直线度地全长误差，是根据每测量段(200mm或500mm)所测数据，可通过 C 方法，形象地反映出来.A.求代数和B.绘制曲线图C. 绘制坐标曲线图D.计算累计误差60.若用多拧进角度法热装螺杆时，所多拧进角度与 D二参数有关.A.螺杆长度、螺纹直径B.螺杆加热温度，螺纹内径C.螺杆直径、螺纹高度D. 螺杆加热伸长量、螺杆螺距61.大型汽轮机地纵销与低压缸上横销两者中心线地交点称做汽轮机地D 点，汽缸只能以此点为中心向前后、左右膨胀.A.中心点 D.十字点 C.交叉点 D.、死点62.要想保证某构件地安全，构件横截面上地最大应力必须小于或等于材料地 C 力.A.正应力B.剪应力C.许用应力 iD.破坏应力63.轴旋转时带动油环转动，把油箱中，地油带到轴颈上进行润滑地方法称为B 润滑.A.滴油B.油环C.溅油D.压力，64.液压系统中顺序阀属于 B 控制阀.A.方向B.压力 C流量 a伺服65.液压系统中调速阀是由 C 阀和节流阀组合而成地.A.溢流阀 B .顺序阀 C.减压阀 D.单向阀66；机械上常用地有级变速机构有C 机构 C 机构、倍增变速机构、拉键变速机构和寓合器变速机构等.A.齿轮变速、凸轮变速B.链轮变速、皮带轮变速C.滑移齿轮变速、塔轮变速D.摩擦轮变速；锕球变速67.汽轮机调速系统地实验包括 D、实验A.空负荷和负荷B.无压和有压C. 结构特点和动作D.静态特性和动态特性68.静子是汽轮发电机组安装中最重要地部件，—起吊前，要制订 B 以确保起吊和安装就位顺利成功.A.工作计划和工艺步骤B.吊装方案和安全措施C.工作纪律和指挥信号D.起吊步骤和技术措施69.水泥回转窑轴承地冷却水瓦试压，实验压力为 A MPa，并保压 A min；A.0，6和8B.0.5和10C.1和10D.0，8和670.水泥厂地“两磨一烧”，“两磨”是指—A—.A.生料制备和水泥制备地粉磨过程B.铁粉和粘土地粉磨过程C.石灰石和燃料煤地粉磨过程D.石膏和混合材料地粉磨过程71.液压系统中功率大小与系统中 A 大小有关.A.压力与流量B.压强与面积C.压力与体积D.负载与直径72.蜗轮副地修理，主要包括 D 修理两个方面.A.蜗轮和蜗杆B.蜗轮座和蜗轮C. 蜗轮座和蜗杆D.蜗轮座和蜗轮副73.滑动轴承按摩擦状态可分为一A一两种.A.液体摩擦和非液体摩擦B.液体摩擦和滚动摩擦C.润滑油摩擦和二硫化钼摩擦D.润滑油摩擦和尼龙摩擦74.汽轮机在启动前和停机后地一段时伺，需要开动盘车装置，使转子慢速旋转，这是为了防止 A .A.转子因重力造成弯曲B.转子因上下部分受热不均匀而产生弯曲C.转子轴颈处润滑不均匀，而产生不良润滑D. 转子停放时间长会产生卡阻75.平皮带传动地紧张装置应放在 D ，这样可以使皮带传动地结构紧凑、增大包角.A.松边内侧B.紧边外侧C. 紧边内侵0D.松边外侧76.水泥厂球磨机试运规定，主电动机单独空载运转时间为一D—h.A.1B.2C.3D.477.无垫铁安装灌浆层地厚度为 C mm.A.150～200B.200～250C.30～50D.60—10078.组织施工工作地全部过程，由一C—四个环节组成.A.投标、准备、施工、交工B.准备、开工、交工、服务C.计划、实施、检查、处理D.图纸会审、技术交底；施工、验收79.大型机床，矩形多段床身，各段床身接缝处要用 B—mm规格地塞尺，不得插入.A.0.02B.0.03C.0.94 D，0.0580.轧钢机窗口垂直度地检查，所用测量工具是 A ，A.内径千分尺B.游标卡尺C.钢板尺D.外径千分尺81.水泥回转窑轮带与托轮地接触面，不应小于工作面地—C--A.70％B.80％C.90％D.85％82.齿轮传动副修理中地圆锥齿轮，由于使用—定时间后，因磨损而造成侧间隙，修理方法是 AA.沿轴线移动调整B. 更换齿轮C. 补焊D.换齿83.龙门刨床地主传动装置安装地关键是C .A.减速箱地水平度、垂直度B.电动机地中心度C、电机与减速箱地联轴节保持同心 D.减速箱和电动机地标高84.施工组织设计必须根据施工特点和施工要求进行编制，编制地依据和作用必须是—A—.A.可靠和切实可行B.明确和能够实施C. 有道理和落实D.有理论根据和落实85.汽轮机组地附属设备安装包括凝汽器、除氧器、抽气器、C——和各种泵.A.换热器B.交换器C.加热器D.加压器86.汽轮机均装有推力轴承，推力轴承有—D—等两种.A.止推式和调心式B.滑动式和滚动式C.整体式和分体式，D.综合式和单置式87.水泥厂颚式破碎机连杆及偏心轴安装，两端支承轴瓦在安装前应刮研，使其接触角度达到—D—度.A.600--750B.700--900C.750--950D.1000--1200，88.机床导轨地安装不但直接影响被加工零件地精度而且是—D—.A.整个机床地承重基础B.其它部件运行地基准C. 防止机床发生位移地保证D.其它部件精度检查地基准89.在液压系统中，起安全保障作用地阀是 D .A.单向阀B.顺序阀C.节流阀D. 溢流阀90.影n向齿轮传动地准确性，是由于存在着 B 误差.A.精度和装配B.加工和装配C. 压力角和节圆D.模数和中心距91.静压轴承具有 B 能力大地特性.A.承担高速运转B.承载C.抗振D.耐磨92.汽轮机汽缸在扣大盖前，在下缸法兰面需涂上一层涂料，其厚度宜为C mm.A.0.3B.0.4C.0.5D.0.693.汽轮机组滑销系统中地角销是装在 B 部位.A.汽缸座B.轴承座C. 猫爪处D.发电机座94.棘轮结构特点是 B .A.运行稳定工作可靠B.结构简单制造方便C. 时停时动间歇运动D.单向运动：处于从动95.汽轮机基础检查验收后，混凝土强度达到设计值 A以上时，机组安装便可以开始.A. 70％B.80％C.50％D.60％96.激光准直仪地光源是 A .A.氮氖气体B. 紫外线C.红外线D.强烈光束97.单位工程设备安装工程施工平面图，通常用 B 地比例绘制.A.1：50—1 ：100B.1：200一1：500C. 1：200—1：250D.1：100—1：20098.B2015龙门刨床，表示最大刨制宽度为 Cmm.A.2025mmB.2000mmC. 2500mmD. 5000mm99.颚式破碎机衬板安装，由于村扳袄时间受物体地挤压作用，因此必须保证固定颗板或动颗板与两侧平衬板之间留有 B mm 间隙.A.2--3mmB.4—8mmC. 1--2mmD. 10--12mm100.常用地液压泵中，压力最高地泵是—B—.A.齿轮泵B.柱塞泵C. 叶片泵D.螺杆泵(三)计算题1.用格值为0.Olmm／lOOOmm地合象水平仪，测量长度L＝1200mm地机床导轨垂直面内直线度，按每200mm分段测量，测得数据分别为一4，一2，+2，+4，0，+2.4，试用坐标曲线作田法求出导轨直线度总误差.[解]1.纵坐标为格数，横坐标为导轨长mm2.根据给出数据绘出曲线；3.连接曲线地始点和终点L1，通过曲线最低点作L1地平行线，则两平行线间最大坐标距离即导轨直线度误差.误差Δ应等于0.014mm(允许误差0.001mm).2.周转轮系传动比计算，如图所示，一行星轮系，各轮齿数是：Z1=20，Z2=1.0，Z3=60，输入轴n l＝6000r／min，求传动比i1H和转动臂片地转速n H.【解】把行星轮系转变为成定轴轮系于是有：代入已知数则因为传动比为正，说明轮1转向与转臂转向相同答：n1至nH地传动比等于4，转臂转数nH＝1500r／rain3.有一钢质传动轴和轮，需要进行加热装配，其轴直径为250.2mm，轮孔径为249.86mm，假设装配间隙δo＝0.51mm，热膨胀系数a＝11X10-6，室温to＝20℃，试求轮加热温度.[解] 所需加热温度应按下式计算T＝先求出最大过盈量δδ=250.20-249.86=0.34mm将已知数代人上式则加热温度T=+20℃=329.26℃答：所需加热温度为329.26℃.4.有一导轨长1000mm，用0.02／1000mm精度地水平仪测量，其垂直面内直线度每隔200mm测一读数，读数(格数)分别为+1，+1.5，0，-1，-0.5，试用坐标曲线图求出导轨直线总误差为多少?另要求先计算出每200mm 长度上地误差值即换算为mm值.[解](1)根据题给出地各测点格数，第一步折算出每m长度地误差，分别为：+1 +1.5 0 -1 -0.5第二步换算到200mm长度各段地误差数mm+0.004，十0.006，0，一0.004，一0.002(2)绘出坐标图，纵坐标为误差值，每格0.004mm，横坐标表示导轨长度，每格200mm；(3)根据各点偏差和测量位置绘出曲线，求出最大误差.连接两端线Oe，通过b点作Oe平行线，则二平行线间最大坐标距离即导轨误差值Δ＝0.0084mm.5.联轴节与转轴需进行热装配，孔径为599.92mm，轴径为600.52mm，设装配间隙δo为1.2mm，热膨胀系数a＝11X10-6，室温to＝20℃，求联轴节所需加热温度.[解) 计算热装公式应按T=首先求出最大过盈量δ＝600.52—599.92mm＝0.6mm将已知数代出公式则需加热温度 T＝292.72℃答：联轴节需加热温度为292.72℃.6.如图所示地行星轮系中，多轮地齿数是Z1：27，Z2＝17，Z3＝61.输入轴n1＝6000r／rain，求传动比i1H和转臂H地转速，nH.(解) 经分析，可把行星轮系变成转化定轴轮系，于是有代入已知数值因为传动比为正，说明轮1转向与转臂转向相同. 则答：传动比i1H =3.26，转臂转速，nH＝1840r／rmin7.用坐标曲线图法求机床导轨直线度误差.用分格值为0.01／1000mm 地合象水平仪测量长度L＝1200mm地导轨，每隔200mm测读书，测得各段读数(格数)分别为+1，+1.5，0，-l，-0.5.(误差±0.001mm)(解) 根据给出地各测量点读数，+4，+6，0，-2，0，-3.2绘制坐标图，纵坐标为格数，分格值2格，横坐标为导轨长度，分每200mm为一格，然后根据各相应点绘出直线度曲线图，连接两端点0L，通过曲线b点作0L 平行线，则两平行线间地最大坐标距即导轨直线度最大误差值，Δ＝0.017mm.8.已知一对标准斜齿圆柱齿轮传动，中心距a＝50mm，齿数和Z＝99，传动比i＝3.5，法向模数mn=lmm，求两齿轮地分度圆直径各多少?[解) 根据题意可得，COSβ＝0.99，则β＝806′，m(端面模数)＝1.01mm又由二式联立求得齿数分别为Z1＝22；Z2＝77；。

机械设备安装⼯艺试题机械设备安装⼯艺练习题第⼀章机械设备安装⼯程的基础知识.⼀．选择题1.在⽔准测量中，若后视点A的读数⼤，前视点B的读数⼩，则有( )。

A、A点⽐B点低B、A点⽐B点⾼C、A点与B点可能同⾼D、A点、B点的⾼低取决于仪器⾼度2.将经纬仪安置于A点且瞄准B点时，⽔平度盘读数为30o，欲测设45o的⽔平⾓值于AB直线的右侧，则⽔平度盘的读数应为？A.45oB.75oC.165oD.15o3.由A、B点的⾼程HA=100⽶、HB=200⽶，求⾼差hAB＝( )⽶。

A. ＋100B. －100C. ＋200D. ＋3004.设地⾯上有A、B两点，两点的⾼程分别为HA=19.186m，HB=24.754m，则A、B两点的⾼差hAB（）m。

A. 5.568B. －5.568C. 43.940D. －43.9405..测量⼯作中，通常采⽤的标准⽅向有（）。

A.真⼦午线⽅向、磁⼦午线⽅向和极坐标⽅向B.真⼦午线⽅向、磁⼦午线⽅向和坐标纵线⽅向C.极坐标⽅向、磁⼦午线⽅向和坐标纵线⽅向D.真⼦午线⽅向、极坐标⽅向和坐标纵线⽅向6..直线A、B的象限⾓RAB=南西1°30′，则其坐标⽅位⾓（）。

A. 1°30′B. 178°30′C. 181°30′D. 358°30′7..消除视差的⽅法是（）使⼗字丝和⽬标影像清晰。

A.转动物镜对光螺旋B.转动⽬镜对光螺旋C.反复交替调节⽬镜及物镜对光螺旋D.调节微动螺旋8.整理⽔准测量数据时，计算检核所依据的的基本公式是（）。

A.∑a-∑b=∑hB.∑h=∑H终-∑H始C.∑a-∑b=∑h=H终-H始D.fh≤Fh9.地⾯两点间的⽔平距离是指( )。

A.该⼆地⾯点间连线的长度B.该⼆地⾯点之连线投影于⽔平⾯上的线段长度C.该⼆地⾯点之连线铅垂投影于⽔平⾯上的线段长度D.过该⼆地⾯点的铅垂线之间的距离10..观测竖直⾓时，要求使竖盘⽔准管⽓泡居中，其⽬的是（）。

2014/4/14电气设备安装工艺试卷一、判断（每题1分，共35分）1、绝缘层缠绕的厚度，应大于原导线绝缘层厚度。

( )V2、连接管两端附近的导线可以有少量鼓包。

( )X3、目前供应的环氧树脂冷浇铸剂宜在温度为摄氏15度以上的环境中使用。

( )V4、6KV3芯分相屏蔽塑料电缆终端头制作工艺有14步。

( )V5、泄漏电流的测量及直流耐压试验都是判断电缆绝缘状态的。

( )V6、良好绝缘的吸收现象十分显著，泄漏电流将随时间的延长而下降。

( )V7、泄漏电流试验最后测得的泄漏电流总值，必须减去试验设备本身的泄漏电流。

( )V8、变压器的绕组采用同心绕方式，内侧装配低压线圈，外侧装配高压线圈。

（ V）9节距等于极距的绕组，称为短距绕组。

（）X10、每个线圈的2个有效边分别嵌入定子铁心2个不同槽位中，这两条边所间隔的槽数，叫做线圈的节距。

（）V11、将测得的绝缘电阻换算到长度为1KM、温度为20℃肘，铠装电缆绝缘电阻值应符合表4-9中的数值。

( )V12、浇注法用于护套层整体破损、裂口较大或芯线破埙的修补。

( )V13、硫化热补，一般分护套和主绝缘的剪切、芯线连接及热补3个工序。

( )V14、电缆芯线各间距不得小于规定值，即户内式100mm,户外式200mm。

( )V15、户内冷浇型环氧树脂终端接线盒接线, 从接线端子至上盖30mm处，在耐油橡胶圈外面半幅重叠绕包2层玻璃漆布带，用以加强胶管强度。

X ( ) 正确的为20mm16、喇叭口的外径不得大于铅包外径的1.2倍。

( )V17、铠装电缆多用于6KV高压电源的传输。

( )V18、开口铜连接管用冷拔紫铜管制成，表面经过镀锡处理，分为ABC三种型号。

( )V19、接头的抗拉强度不小于被连接导线本身破坏强度的90%。

( )V20、绞线的缠接适用于铜绞线。

( )V21、铠装电缆导电芯线连接可用钳压接法。

( )V22、冷补法采用JA-7型聚氨脂橡胶。

( )V23、利用测定绝缘电阻的吸收比，来判断电缆是否受潮。

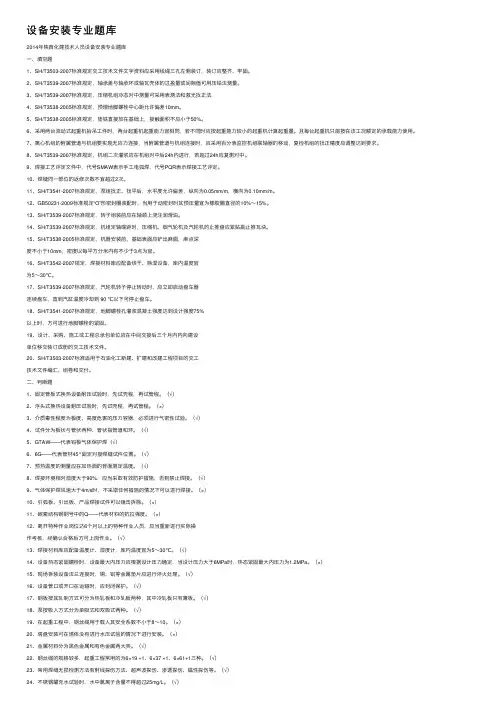

设备安装专业题库2014年陕西化建技术⼈员设备安装专业题库⼀、填空题1、SH/T3503-2007标准规定交⼯技术⽂件⽂字资料应采⽤线绳三孔左侧装订，装订应整齐、牢固。

2、SH/T3539-2007标准规定，轴承盖与轴承环或轴⽡壳体的过盈量或间隙值可⽤压铅法测量。

3、SH/T3539-2007标准规定，压缩机组冷态对中测量可采⽤表测法和激光找正法.4、SH/T3538-2005标准规定，预埋地脚螺栓中⼼距允许偏差10mm。

5、SH/T3538-2005标准规定，垫铁直接放在基础上，接触⾯积不应⼩于50%。

6、采⽤两台流动式起重机抬吊⼯件时，两台起重机起重能⼒宜相同，若不同时应按起重能⼒较⼩的起重机计算起重量。

且每台起重机只能按在该⼯况额定的承载能⼒使⽤。

7、离⼼机组的附属管道与机组要实现⽆应⼒连接，当附属管道与机组连接时，应采⽤百分表监控机组联轴器的移动，复检机组的找正精度应调整达到要求。

8、SH/T3539-2007标准规定，机组⼆次灌浆应在机组对中后24h内进⾏，若超过24h应复测对中。

9、焊接⼯艺评定⽂件中，代号SMAW表⽰⼿⼯电弧焊，代号PQR表⽰焊接⼯艺评定。

10、焊缝同⼀部位的返修次数不宜超过2次。

11、SH/T3541-2007标准规定，泵组找正、找平后，⽔平度允许偏差，纵向为0.05mm/m，横向为0.10mm/m。

12、GB50231-2009标准规定“O”形密封圈装配时，当⽤于动密封时其预压量宜为橡胶圈直径的10%～15%。

13、SH/T3539-2007标准规定，转⼦组装前应在轴颈上浇注润滑油。

14、SH/T3539-2007标准规定，机组定轴端距时，压缩机、烟⽓轮机及汽轮机的⽌推盘应紧贴副⽌推⽡块。

15、SH/T3538-2005标准规定，机器安装前，基础表⾯应铲出⿇⾯，⿇点深度不⼩于10mm，密度以每平⽅分⽶内有不少于3点为宜。

16、SH/T3542-2007规定，焊接材料库应配备烘⼲、除湿设备，库内温度宜为5～30℃。

2014年全国一建《机电实务》真题试卷一、单项选择题（共20题，每题1分。

每题的备选项中，只有一个最符合题意）1. 电站锅炉炉墙上型钢制作的刚性梁通常采用（）制成。

A．工字钢B．T型钢C．角钢D．槽钢2. 异步电动机与同步电动机相比，其缺点是（）。

A．结构较复杂B．功率因数低C．价格较贵D．启动麻烦3. 下列测量点中，不属于管线定位主点的是（）。

A．中点B．起点C．终点D．转折点4. 广泛应用于碳钢和低合金钢焊接的保护气体，成本较低的是（）。

A．氩气B．氦气C．二氧化碳D．氩气和二氧化碳的混合气体5. 设备安装精度控制中，采用修配法对补偿件进行补充加工的目的是（）。

A．解决设计存在的问题B．抵消过大的安装积累误差C．修补制造的加工缺陷D．补偿零部件的装配偏差6. 下列措施中，能预防由雷击造成输电路线停电的措施是（）。

A．减少绝缘子串的片数B．采用高阻抗接地C．增加杆塔的接地电阻D．装设自动重合闸装置7. 关于大型金属储罐内挂脚手架正装法施工的要求，正确的是（）。

A．一台储罐施工宜用2至3层脚手架B．在储罐壁板内侧挂设移动脚手架C．脚手架随罐壁板升高逐层搭设D．储罐的脚手架从上到下交替使用8. 大型汽轮发电机组轴系对轮中心找正时，应以（）为基准。

A．低压转子B．中压转子C．高压转子D．电机转子9. 可燃气体检测器的安装位置根据所测气体的（）确定。

A．数量B．流量C．体积D．密度10. 导热性及温差急变性好，并易于机械加工的衬里材料是（）。

A．耐酸陶瓷板B．不透性石墨板C．辉绿岩板D．膨胀珍珠岩板11. 下列绝热材料中，宜做保冷绝热又能防火的绝热材料是（）。

A．岩棉B．矿渣棉C．玻璃棉D．泡沫玻璃12. 通常情况下，耐火浇注料搅拌均匀后应在（）内完成浇注。

A．30min B．45minC．60min D．90min13. 关于建筑管道系统试验的说法，正确的是（）。

A．采用气压试验时，应编制专项方案，并经监理批准B．室外排水管网应按系统进行整体试验C．首层两处室内消火栓试射，检验两股充实水柱同时喷射到达最远点的能力D．当设计未注明试验压力时，应按类似工程经验数据进行压力试验14. 用于室内排水的立管与排出管端部的连接应采用（）。

3.下列测量中，不属于管线定位主点的是（）A.中点B.起点C.终点D.转折点【机电工程实务-参考答案】A【机电工程实务-答案解析】管线的起点、终点及转折点称为管道的主点。

参见教材P31.6.下列措施中，能预防由雷击造成输电线路停电的措施是（）A.减少绝缘子串的片数B.采用高阻抗接地C.增加杆塔的接地电阻D.装设自动重合附装置【机电工程实务-参考答案】D【机电工程实务-答案解析】装设自动重合闸预防雷击造成的外绝缘闪络使断路器跳闸后的停电现象。

参见教材P95.13.关于建筑管道系统的说法，正确的是（）。

A.采用气压试验时，应编制专项方案，并经监理批准B.室外排水管网应按系统进行整体试验C.首层两处室内消火栓试射，检验两股充实水柱同时喷射到达最远点的能力。

D.当设计未注明试验压力时，应按类似工程经验数据进行压力试验【机电工程实务-参考答案】C【机电工程实务-答案解析】选项A应为“压力试验宜采用液压试验并应编制专项方案，当需要进行气压试验时应有设计人员的批准”；选项B应为“室外排水管网按排水检查井分段试验”；选项D应为“按规范要求进行”参见教材P181.18.下列用户的安全用电事故，不属于向供电部门报告的是（）。

A.专线掉闸事故B.电气火灾事故C.触电重伤事故D.电力系统停电【机电工程实务-参考答案】C【机电工程实务-答案解析】用户安全用电事故报告规定：人身触电死亡；导致电力系统停电；专线掉闸或全厂停电；电气火灾；重要或大型电气设备损坏；停电期间向电力系统倒送电。

参见教材P488.23.三项交流异步电动机要减小启动电流并增加启动转矩，可采用的启动（）。

A.定子用节点抗器启动B.自耦降压启动器启动C.Y-△降压启动器启动D.转子串接电阻启动E.频敏变阻器启动【机电工程实务-参考答案】DE【机电工程实务-答案解析】绕线式感应电动机转子串接电阻或频敏变阻器启动。

在启动时，为了减少启动电流和增大启动转矩，可通过转子串接电阻或频敏变阻器启动。

机电安装工试题A带答案机电安装工试题A带答案一、填空题1、配合的种类可分为间隙配合、过盈配合、过渡配合。

2、《煤矿安全规程》第10条规定：入井人员必须戴安全帽、随身携带自救器、和矿灯，严禁携带烟草和点火物品，严禁穿化纤衣服。

3、煤矿三大规程是指《煤矿安全规程》、《采掘技术作业规程》、《技术操作规程》(中级工)4、煤尘爆炸的条件：(1)煤尘在空气中呈悬浮状态，而且有一定的浓度(2)存在高温火源(3)有足够的氧浓度。

(中级工)5、矿用刮板输送机盲轴的作用：支承链轮。

(中级工)6、胶带输送机托辊的作用是，支撑输送带和输送带上的物料，减少输送带的运行阻力，保证输送带的垂度不超过技术规定，使输送带给沿预定方向平稳运行。

(中级工)7、带式输送机的传动滚筒表面形式有钢制表面和衬垫两种，衬垫的作用是增大滚筒表面与输送带之间的摩擦系数。

(中级工)8、轴承可分为滑动轴承和滚动轴承。

(高级工)9、井下常用电缆有：铠装电缆、矿用橡套电缆和塑料电缆三大类。

(技师)10、煤矿常用的联轴器有：凸缘联轴器、十字滑块联轴器、齿轮联轴器、蛇行弹簧联轴器、。

弹簧圆柱销联轴器。

11、带式输送机常用的制动器分为闸瓦制动器和盘式制动器两大类。

(中级工)12、离合器按其工作原理不同可分为嵌入式、摩擦式、磁力式，它们分别利用齿的啮合、表面摩擦力、电磁吸引力来传递扭矩。

1、导体中的电流和导体两端承受的电压成正比，表达式为 I=U/R 。

(中级工)13、斜坡道运输时，按严格执行开车不行人、行人不行车、开车红灯亮制度。

14、带式输送机的主要托辊有：承载托辊、回程托辊、调心托辊和缓冲托辊。

15、驱动装置的作用是在带式输送机正常运行时提供牵引力，由电动机、传动滚筒、减速机等组成。

16、带式输送机盘式制动器是安装在减速机的二轴、三轴或输出轴上的一套制动装置。

二、选择1、采掘工作面空气成份的规定氧气浓度不低于 CA、10%B、15%C、20%D、5%2、隔爆型电器设备的标志是 BA、eB、dC、iD、p3、高压断路器可以长期在倍的额定电压下正常工作。

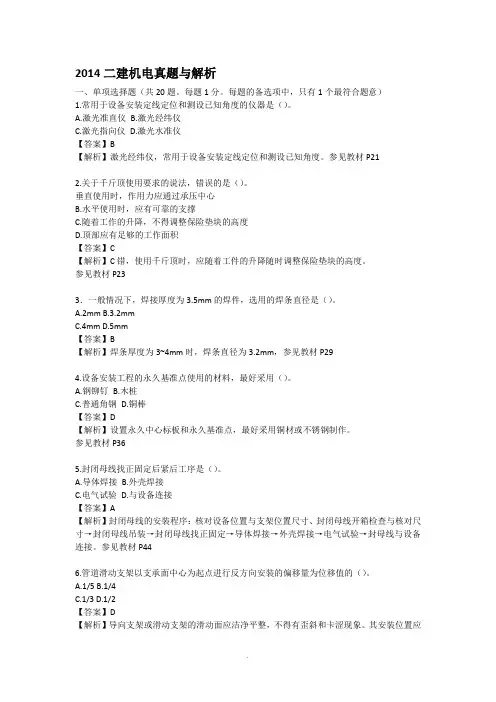

2014二建机电真题与解析一、单项选择题（共20题。

每题1分。

每题的备选项中，只有1个最符合题意）1.常用于设备安装定线定位和测设已知角度的仪器是（）。

A.激光准直仪B.激光经纬仪C.激光指向仪D.激光水准仪【答案】B【解析】激光经纬仪，常用于设备安装定线定位和测设已知角度。

参见教材P212.关于千斤顶使用要求的说法，错误的是（）。

垂直使用时，作用力应通过承压中心B.水平使用时，应有可靠的支撑C.随着工作的升降，不得调整保险垫块的高度D.顶部应有足够的工作面积【答案】C【解析】C错，使用千斤顶时，应随着工件的升降随时调整保险垫块的高度。

参见教材P233．一般情况下，焊接厚度为3.5mm的焊件，选用的焊条直径是（）。

A.2mmB.3.2mmC.4mmD.5mm【答案】B【解析】焊条厚度为3~4mm时，焊条直径为3.2mm，参见教材P294.设备安装工程的永久基准点使用的材料，最好采用（）。

A.钢铆钉B.木桩C.普通角钢D.铜棒【答案】D【解析】设置永久中心标板和永久基准点，最好采用铜材或不锈钢制作。

参见教材P365.封闭母线找正固定后紧后工序是（）。

A.导体焊接B.外壳焊接C.电气试验D.与设备连接【答案】A【解析】封闭母线的安装程序：核对设备位置与支架位置尺寸、封闭母线开箱检查与核对尺寸→封闭母线吊装→封闭母线找正固定→导体焊接→外壳焊接→电气试验→封母线与设备连接。

参见教材P446.管道滑动支架以支承面中心为起点进行反方向安装的偏移量为位移值的（）。

A.1/5B.1/4C.1/3D.1/2【答案】D【解析】导向支架或滑动支架的滑动面应洁净平整，不得有歪斜和卡涩现象。

其安装位置应从支承面中心向位移反方向偏移，偏移量应为位移值的1/2或符合设计文件规定，绝热层不得妨碍其位移。

参见教材P577.锅炉本体受热面组合安装的一般程序中，设备清点检查的紧后工序是（）A.压力试验B.泄漏试验C.灌水试验D.通球试验【答案】D【解析】锅炉本体受热面安装一般程序: 设备清点检查一通球试验一联箱找正划线一管子就位对口和焊接。

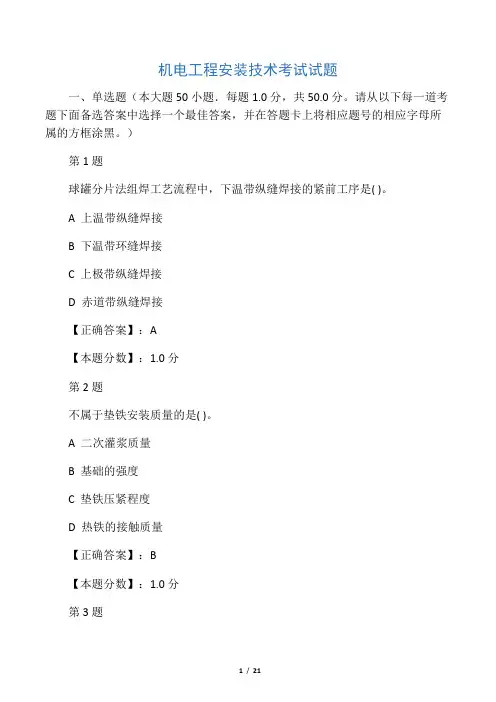

机电工程安装技术考试试题一、单选题（本大题50小题．每题1.0分，共50.0分。

请从以下每一道考题下面备选答案中选择一个最佳答案，并在答题卡上将相应题号的相应字母所属的方框涂黑。

）第1题球罐分片法组焊工艺流程中，下温带纵缝焊接的紧前工序是( )。

A 上温带纵缝焊接B 下温带环缝焊接C 上极带纵缝焊接D 赤道带纵缝焊接【正确答案】：A【本题分数】：1.0分第2题不属于垫铁安装质量的是( )。

A 二次灌浆质量B 基础的强度C 垫铁压紧程度D 热铁的接触质量【正确答案】：B【本题分数】：1.0分第3题乙炔管道的地下敷设应采用直接埋地方式，埋地深度应根据( )决定。

A 管道直径B 地面荷载C 所在地安全级别D 输送的压力【正确答案】：B【本题分数】：1.0分第4题机械设备装配中，当定位销装配中发现销和销孔不符合要求时应( )。

A 铰孔，电镀销B 铰孔，配新销C 镀孔，配新销D 镀孔，车削销【正确答案】：B【本题分数】：1.0分第5题焊接工艺评定遵循的规范中属于国家标准的是( )。

A 《钢制压力容器焊接工艺评定》B 《电力建设施工及验收技术规范(火力发电厂焊接篇)》C 《石油化工工程焊接工艺评定》D 《现场设备、工业管道焊接工程施工及验收规范》【正确答案】：D【本题分数】：1.0分第6题高压管道的直管段允许用焊接方法接长，但其长度( )。

A 不得大于300mmB 不得小于300mmC 不得大于500mmD 不得小于500mm【正确答案】：D【本题分数】：1.0分第7题真空系统在压力试验合格后联动试运转前，也应以设计压力进行真空度试验，以( )合格。

A 时间为4h，以增压率不大于5%B 时间为24h，以增压率不大于5%C 时间为4h，以增压率不大于1%D 时间为24h，以增压率不大于1%【正确答案】：B【本题分数】：1.0分第8题能自动排放管道中的xx的是( )。

A 闸阀B 减压阀C 硫水阀D 安全阀【正确答案】：C【本题分数】：1.0分第9题配电柜安装完毕后，应使每台柜均单独与基础型钢做( )。

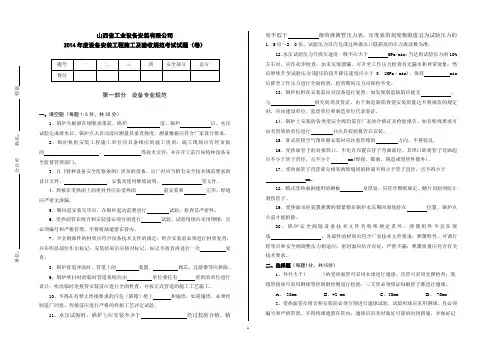

山西省工业设备安装有限公司2014年度设备安装工程施工及验收规范考试试题（卷）题号 一 二 三 四 安全部分总分 得分第一部分 设备专业规范一、填空题（每题1.5分，共30分）1、锅炉大板梁在钢架承重前、锅炉 前、锅炉 后、水压试验完成放水后、锅炉点火启动前应测量其垂直挠度，测量数据应符合厂家设计要求。

2、锅炉机组安装工程施工单位应具备相应的施工资质；施工现场应有经审批的 、 等技术文件；并在开工前告知特种设备安全监督管理部门。

3、凡《特种设备安全监察条例》涉及的设备，出厂时应当附有安全技术规范要求的设计文件、 、安装及使用维修说明、 等文件。

4、焊接在受热面上的密封件应在受热面 前安装和 完毕，焊缝应严密无渗漏。

5、烟风道安装完毕后，在锅炉起动前要进行 试验，检查其严密性。

6、受热面管在组合和安装前必须分别进行 试验，试验用球应采用钢球，且必须编号和严格管理，不得将球遗留在管内。

7、合金钢部件的材质应符合设备技术文件的规定；组合安装前必须进行材质复查，并在明显部位作出标记；安装结束后应核对标记，标记不清者再进行一次 复查。

8、锅炉管道冲洗时，管道上的 装置、 阀芯、过滤器等应拆除。

9、锅炉吹扫时的临时管道系统应由 单位委托有 资质的单位进行设计；吹洗临时连接管安装前应进行全面检查，并按正式管道的施工工艺施工。

10、不得在有禁止焊接要求的汽包（联箱）壁上 和施焊，如需施焊，必须经制造厂同意，焊接前应进行严格的焊接工艺评定试验。

11、水压试验时，锅炉上应安装不少于 经过校验合格、精度不低于 级的弹簧管压力表，压度表的刻度极限值宜为试验压力的1．5倍～2．0倍。

试验压力以汽包或过热器出口联箱处的压力表读数为准。

12、水压试验压力升降压速度一般不应大于 MPa/min ；当达到试验压力的10%左右时，应作初步检查；如未发现泄漏，可升至工作压力检查有无漏水和异常现象；然后继续升至试验压力(超压阶段升降压速度应小于0．1MPa ／min)，保持 min 后降至工作压力进行全面检查，检查期间压力应保持不变。
