高二物理电磁感应现象的发现测试题

高二物理电磁感应试题1.如图所示，环形导线中通有顺时针方向的电流I，则该环形导线中心处的磁场方向为 ( )A．水平向右B．水平向左C．垂直于纸面向里D．垂直于纸面向外【答案】C【解析】图中电流为环形电流，由右手螺旋定则可得：大拇指指向电流方向，四指弯曲方向在内部向里，所以内部磁场应垂直于纸面向里．故选C．【考点】通电直导线和通电线圈周围磁场的方向．点评：右手螺旋定则在应用过程中容易出现错误，要加强练习，增加熟练程度．2.关于电磁场和电磁波，下列叙述中正确的是：A．电磁波可能是横波，也可能是纵波B．正交的电场和磁场叠加，形成了电磁场C．均匀变化的电场周围可产生电磁波D．一切电磁波在真空中的传播速度都为3.0´108km/s【答案】B【解析】本题考查的是对电磁场和电磁波的理解问题。

电磁波是横波，A错误；正交的电场和磁场叠加，形成了电磁场，B正确；均匀变化的电场周围可产生磁场，C错误；一切电磁波在真空中的传播速度都为3.0´108m/s，D错误；3.电磁学的基本现象和规律在生产生活中有着广泛的应用。

下列哪些电器件在工作时，不是应用电磁感应现象的是( )A．干电池B．电磁炉C．动圈式话筒D．水力发电机【答案】A【解析】电磁感应现象在生活中有很多应用，只要通过导线切割磁感线而产生感应电流的仪器所应用的原理均为电磁感应原理；生活中有很多实例：如发电机、动圈式话筒、电磁炉、变压器等；干电池应用的是能量的转化，化学能向电能的转化，对于物理中常用规律的应用可综合进行记忆，如：电热器利用电流的热效应原理，如电饭锅、电炒锅、电烙铁、电水壶、电暖气、电熨斗；电动机利用通电导体在磁场中受力原理，如电风扇、排烟罩、洗衣机、剃须刀等．4.如图所示，一水平放置的矩形闭合线框abcd在细长磁铁的N极附近竖直下落，保持bc边在纸外，ad边在纸内，由图中位置I经过位置Ⅱ到位置Ⅲ，位置I和位置Ⅲ都很接近位置Ⅱ，这个过程中线圈感应电流( )A．沿abcd流动B．沿dcba流动C．先沿abcd流动，后沿dcba流动D．先沿dcba流动，后沿abcd流动【答案】C【解析】由图中位置I到达位置Ⅱ过程中，穿过线圈的磁场方向向上，磁通量增大，感应电流的磁场向下，由右手螺旋定则可知，电流沿abcd方向，同理可判断II到III位置中电流方向，C对；5.如图15所示，竖直放置的长直导线通以恒定电流，一矩形导电线框abcd与通电导线共面放置，且ad边与通电导线平行．下列情况下能产生感应电流的是()A．线框向左平动B．线框与电流方向同向平动C线框以直导线为轴转动D．线框以ab边为轴转动【答案】AD【解析】只要穿过闭合电路的磁通量发生变化，线圈上就有电流产生，距离导线越远磁感线越稀，AD对；6.在电磁感应现象中，下列说法中正确的是（）A．感应电流的磁场总是跟原来的磁场方向相反B．闭合线框放在变化的磁场中一定能产生感应电流C．闭合线圈放在匀强磁场中做切割磁感线运动，一定能产生感应电流D．感应电流的磁场总是阻碍原来磁场磁通量的变化【答案】BD【解析】根据增反减同原则，感应电流的磁场不一定与原磁场方向相反，A错误，只要穿过闭合线圈的磁通量发生变化，闭合线圈中一定有电流产生，B正确C错误，感应电流的磁场总是阻碍原来磁场磁通量的变化，D正确，7.如图所示的器材可用来研究电磁感应现象及判定感应电流的方向。

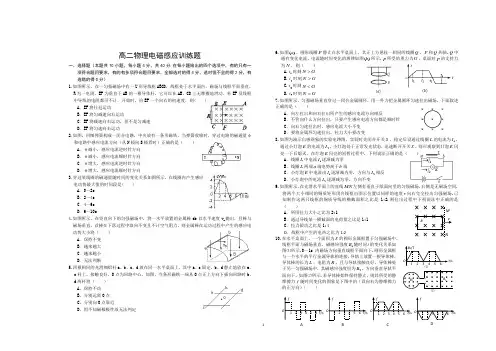

高二物理电磁感应训练题一、选择题（本题共10小题，每小题4分，共40分.在每小题给出的四个选项中，有的只有一项符合题目要求，有的有多项符合题目要求，全部选对的得4分，选对但不全的得2分，有选错的得0分）1.如图所示，在一匀强磁场中有一U形导线框ABCD，线框处于水平面内，磁场与线框平面垂直，R为一电阻，EF为垂直于AB的一根导体杆，它可以在AB、CD上无摩擦地滑动．杆EF及线框中导线的电阻都可不计．开始时，给EF一个向右的初速度，则( )A．EF将往返运动B．EF将匀减速向右运动C．EF将减速向右运动，但不是匀减速D．EF将匀速向右运动2.如图，用细弹簧构成一闭合电路，中央放有一条形磁铁，当弹簧收缩时，穿过电路的磁通量φ和电路中感应电流方向（从N极向S极看时）正确的是（）A．φ减小，感应电流逆时针方向B．φ减小，感应电流顺时针方向C．φ增大，感应电流逆时针方向D．φ增大，感应电流顺时针方向3.穿过某线圈的磁通量随时间的变化关系如图所示，在线圈内产生感应电动势最大值的时间段是( )A．0～2sB．2～4sC．4～6sD．6～10s4.如图所示，在竖直向下的匀强磁场中，将一水平放置的金属棒ab以水平速度v0抛出，且棒与磁场垂直，设棒在下落过程中取向不变且不计空气阻力，则金属棒在运动过程中产生的感应电动势大小将（）A．保持不变B．越来越大C．越来越小D．无法判断5.四根相同的光滑细铝杆a、b、c、d放在同一水平桌面上，其中a、c固定，b、d静止地放在a、c杆上，接触良好，O点为回路中心，如图，当条形磁铁一端从O点正上方向下插向回路时b、d两杆将（）A、保持不动B、分别远离O点C、分别向O点靠近D、因不知磁极极性故无法判定6.如图)(a，圆形线圈P静止在水平桌面上，其正上方悬挂一相同的线圈Q，P和Q共轴.Q中通有变化电流，电流随时间变化的规律如图)(b所示.P所受的重力为G，桌面对P的支持力为N，则（）A.1t时刻GN>B.2t时刻GN>C.3t时刻GN<D.4t时刻GN=7.如图所示，匀强磁场垂直穿过一闭合金属圆环，用一外力把金属圆环匀速拉出磁场，下面叙述正确的是（）A．向左拉出和向右拉出所产生的感应电流方向相反B．不管向什么方向拉出，只要产生感应电流方向都是顺时针C．向右匀速拉出时，感应电流大小不变D．要将金属环匀速拉出，拉力大小要改变8.如图为演示自感现象的实验电路图，实验时先闭合开关S，稳定后设通过线圈L的电流为1I，通过小灯泡E的电流为2I，小灯泡处于正常发光状态，迅速断开开关S，则可观察到灯泡E闪亮一下后熄灭，在灯泡E闪亮的短暂过程中，下列说法正确的是（）A．线圈L中电流1I逐渐减为零B．线圈L两端a端电势高于b端C．小灯泡E中电流由1I逐渐减为零，方向与2I相反D．小灯泡中的电流2I逐渐减为零，方向不变9.如图所示，在光滑水平面上的直线MN左侧有垂直于纸面向里的匀强磁场，右侧是无磁场空间.将两个大小相同的铜质矩形闭合线框由图示位置以同样的速度v向右完全拉出匀强磁场.已知制作这两只线框的铜质导线的横截面积之比是1:2.则拉出过程中下列说法中正确的是（）A．所用拉力大小之比为2:1B．通过导线某一横截面的电荷量之比是1:1C．拉力做功之比是1:4D．线框中产生的电热之比为1:210.在水平桌面上，一个面积为S的圆形金属框置于匀强磁场中，线框平面与磁场垂直，磁感应强度1B随时间t的变化关系如图⑴所示.0～1s内磁场方向垂直线框平面向下.圆形金属框与一个水平的平行金属导轨相连接，导轨上放置一根导体棒，导体棒的长为L、电阻为R，且与导轨接触良好，导体棒处于另一匀强磁场中，其磁感应强度恒为2B，方向垂直导轨平面向下，如图⑵所示.若导体棒始终保持静止，则其所受的静摩擦力f随时间变化的图象是下图中的（设向右为静摩擦力的正方向）（）B1/Tt/sO123456⑴B2B1⑵123456ft/sOf123456t/sO123456ft/sO123456ft/sOMNvB二、填空题（本题共3个小题，每空2分，共18分）11.水平面中的平行金属导轨M 、N 相距L ，它们的右端与电容为C 的电容器的两极板分别相连，如图所示，导体棒ab 放在导轨上与导轨垂直相交，磁感应强度为B 的匀强磁场竖直向下穿过导轨面.闭合开关，若发现与导轨M 相连的电容器极板上带负电荷，则ab 向 沿导轨滑动（选填“左”、“右”）；如电容器所带的电荷量为Q ，则ab 滑动的速度v = .12.如图所示，垂直U 型金属导轨的匀强磁场T B 5.0=，方向垂直纸面向里.导轨中串接的电阻Ω=4R ，垂直磁感线且与导轨垂直相交的导体棒AB 长m L 4.0=，其电阻为Ω1，棒AB 沿水平方向向右匀速运动的速度为s m /5，则当开关断开时AB 间的电势差为 V ；当开关闭合时AB 间的电势差为 V ，此时通过AB 的电流方向为 .13.如图所示，将矩形线圈从匀强磁场中拉出，第一次以速度v 匀速拉出，第二次以速度v 2匀速拉出，则第一、二次拉力做功之比为 ，拉力的功率之比为 ，线框产生的热量之比是 ，通过导线截面的电量之比为 .三、计算题（本题共4个小题，第14小题8分，第15小题10分，第16、17小题各12分，共42分.解答时请写出必要的文字说明、方程式和重要的演算步骤.）14.面积100,2.02==n m S 匝的圆形线圈，处在如图所示的磁场内，磁感应强度随时间t 变化的规律是F C R t B μ30,3,02.0=Ω==，线圈电阻Ω=1r ，求： （1）通过R 的电流大小和方向； （2）电容器的电荷量.15.如图所示，在光滑绝缘的水平面上有一个用一根均匀导体围成的正方形线框abcd ，其边长为L ，总电阻为R ，放在磁感应强度为B 、方向竖直向下的匀强磁场的左边，图中虚线MN 为磁场的左边界.线框在大小为F 的恒力作用下向右运动，其中ab 边保持与MN 平行.当线框以速度0v 进入磁场区域时，它恰好做匀速运动.在线框进入磁场的过程中， （1）线框的ab 边产生的感应电动势E 的大小为多少？ （2）求线框a 、b 两点的电势差； （3）求线框中产生的焦耳热.16.如图所示，两根光滑的足够长的直金属导轨MN 、M ′N ′平行置于竖直面内，导轨间距为l ，导轨上端接有阻值为R 的电阻.质量为m 、长度也为l 、阻值为r 的金属棒ab 垂直于导轨放置，且与导轨保持良好接触，其他电阻不计.导轨处于磁感应强度为B 、方向水平向里的匀强磁场中，ab 由静止释放，在重力作用下向下运动，求： （1）ab 运动的最大速率；（2）若ab 从释放至其运动到最大速度时下落的高度为h ，则此过程中金属棒中产生的焦耳热为多少？17.如图所示，质量为1m 的导体棒ab ，垂直放在相距为l 的平行光滑金属导轨上，导轨平面与水平面的夹角为θ，并处于磁感应强度大小为B 、方向垂直于导轨平面向上的匀强磁场中，左侧是水平放置、间距为d 的平行金属板，R 和x R 分别表示定值电阻和滑动变阻器的阻值，不计其他电阻．(1)调节R R x =，释放导体棒，当棒沿导轨匀速下滑时，求通过棒的电流I 及棒的速率v ； (2)改变x R ，待棒沿导轨再次匀速下滑后，将质量为2m 、带电量为q +的微粒水平射入金属板间，若它能匀速通过，求此时的x R .AB R× ×MN高二物理电磁感应训练题参考答案一、选择题（本题共10小题，每小题4分，共40分.在每小题给出的四个选项中，有的只有一项符合题目要求，有的有多项符合题目要求，全部选对的得4分，选对但不全的得2分，有选错的得0分） 题号 1 2 3 4 5 6 7 8 9 10 答案CDCACADBDACDA二、填空题（本题共3个小题，每空2分，共18分）11. 左 BLCQv =12. 1 0.8 A B →13. 1:2 1:4 1:2 1:1三、计算题（本题共4个小题，第14小题8分，第15小题10分，第16、17小题各12分，共42分.解答时请写出必要的文字说明、方程式和重要的演算步骤.） 14.解：(1)由楞次定律知，Φ变大，线圈的感应电流方向为逆时针， 所以通过R 的电流方向为b →aV V tBnS t nE 4.002.02.0100=⨯⨯=∆∆=∆∆=φ A A r R E I 1.0134.0=+=+= (2)V V IR U U R C 3.031.0=⨯===C C CU Q C 661093.01030--⨯=⨯⨯==15.解：（1）E=BLv 0 （2）a 、b 两点的电势差相当于电源的外电压,故000434BLv R R BLv BLv r I E U ab ab=⋅-=⋅-=（3）解法一：由于线圈在恒力F 作用下匀速进入磁场区，恒力F 所做的功等于线圈中产生的焦耳热，所以线圈中产生的热量为FL W Q ==解法二：线圈进入磁场区域时产生的感应电动势为E = BLv 0，电路中的总电功率为R E P 2=，线圈中产生的热量0v LP Pt Q ==，联解可得：R v L B Q 032=16.解：（1）设ab 上产生的感应电动势为E ，回路中的电流为I ，电路总电阻为R+r ，则最后ab 以最大速度匀速运动，有①由闭合电路欧姆定律有 ②IlB mg = ③由①②③方程解得④（2）设在下滑过程中整个电路产生的焦耳热为Q 1，ab 棒上产生的焦耳热为Q 2，则由能量守恒定律有：⑤又有⑥联立④⑤⑥解得：17．解：(1)导体棒匀速下滑时，IlB g m =θsin 1 ①Blg m I θsin 1=②设导体棒产生的感应电动势为0E ，则Blv E =0 ③由闭合电路欧姆定律得：xR R E I +=④联立②③④，得221sin 2l B gR m v θ=⑤(2)改变x R ，由②式可知电流不变．设带电微粒在金属板间匀速通过时，板间电压为U ，电场强度大小为E ，则x IR U = ⑥dUE =⑦qE g m =2 ⑧联立②⑥⑦⑧，得θsin 12qm Bldm R x =⑨。

高二物理选修3-2电磁感应习题 (含答案)1、电磁感应现象的发现者是（）A. 奥斯特B. 法拉第C. 牛顿D. 托里拆利2、下列现象中属于电磁感应现象的是（）A. 磁场对电流产生力的作用B. 变化的磁场使闭合电路中产生电流C. 插在通电螺线管中的软铁棒被磁化D. 电流周围产生磁场3、下列实验现象，属于电磁感应现象的是（）4、下列现象中，属于电磁感应现象的是（）A. 电流周围产生磁场B. 磁场对电流产生力的作用C. 变化的磁场使闭合导体中产生感应电流D. 插在通电螺线管中的软铁棒被磁化而带磁性5、关于电磁感应现象，下列叙述正确的是（）A. 当闭合电路中的一部分导体在磁场中运动时，就能产生感应电流B. 任何导体在磁场中运动，都能产生感应电流C. 当闭合电路中的一部分导体在磁场中沿磁感线方向运动时，就能产生感应电流D. 当闭合电路中的一部分导体在磁场中做切割磁感线运动时，就能产生感应电流6、关于电磁感应现象，下列说法正确的是（）A. 闭合电路的一段导体在磁场中运动时就一定会产生感应电流B. 导体在磁场中切割磁感线时就产生感应电流C. 发电机是根据电磁感应原理工作的D. 电磁感应过程不遵从能量守恒定律7、产生感应电流的根本条件是（）A. 导体相对磁场运动B. 导体做切割磁感线运动C. 闭合电路在磁场内做切割磁感线运动D. 穿过闭合电路的磁通量发生变化8、图中能产生感应电流的是（）9、下列图中能产生感应电流的是（）10、下列情况能产生感应电流的是（）A. 如图甲所示，导体AB顺着磁感线运动B. 如图乙所示，条形磁铁插入或拔出线圈时C. 如图丙所示，小螺线管A插入大螺线管B中不动，开关S一直接通时D. 如图丙所示，小螺线管A插入大螺线管B中不动，开关S一直接通，当改变滑动变阻器的阻值时11、下面关于电路中是否会产生感应电流的说法中正确的是（）A. 只要导体在磁场中做切割磁感线运动，导体中就一定会有感应电流产生B. 只要闭合电路在磁场中做切割磁感线运动，导体中就一定会有感应电流产生C. 只要闭合电路的一部分导体在磁场中做切割磁感线运动，电路中就一定会有感应电流产生D. 只要闭合电路的一部分导体在磁场中运动，电路中就一定会有感应电流产生12、分析下列实验情况有感应电流产生的是（）13、如图所示，下列情况下线圈中能产生感应电流的是（）A. 导线中的电流增加B. 线圈向右平动C. 线圈向下平动D. 线圈以ab边为轴转动14、在下列几种情况中，不能产生感应电流的是（）A. 甲图，竖直面矩形闭合导线框绕与线框绕与线框在同一平面内的竖直轴在水平方向的匀强磁场中匀速转动的过程中B. 乙图，水平面上的圆形闭合导线圈静止在磁感应强度正在增大的非匀强磁场中C. 丙图，金属棒在匀强磁场中垂直于磁场方向匀速向右运动过程中D. 丁图，导体棒在水平向右恒力F作用下紧贴水平固定U形金属导轨运动过程中15、15、关于感应电流产生的条件，下列说法中正确的是（）A. 只要闭合电路内有磁通量，闭合电路中就有感应电流产生B. 穿过螺线管的磁通量发生变化时，螺线管内部就一定有感应电流产生C. 线圈不闭合时，即使穿过线圈的磁通量发生变化，线圈中也没有感应电流D. 只要穿过闭合电路的磁感线条数发生变化，闭合电路中就有感应电流16、在如图所示的各图中，闭合线框中能产生感应电流的是（）A. 甲和乙B. 甲和丙C. 乙和丁D. 丙和丁17、根据对楞次定律的理解，可以认为（）A. 感应电流的磁场总要阻碍引起感应电流的磁通量的变化B. 感应电流的方向必与原电流方向相反C. 感应电动势的方向必与原电流相反D. 感应电动势必为反电动势18、下列对楞次定律的理解，正确的是（）A. 感应电流的磁场一定与引起感应电流的磁场方向相反B. 感应电流的磁场总要阻值引起感应电流的磁通量的变化C. 线圈中的自感电动势会阻值线圈中电流的变化D. 感应电流的磁场一定阻碍引起感应电流的磁通量的变化19、根据楞次定律知感应电流的磁场一定是（）A. 与引起感应电流的磁场反向B. 阻值引起感应电流的磁通量变化C. 阻碍引起感应电流的磁通量变化D. 使电路磁通量为零20、关于楞次定律的说法，下列正确的是（）A. 感应电流的磁场方向总是与外磁场的方向相反B. 感应电流的磁场方向总是与外磁场的方向相同C. 感应电流的磁场总是阻碍感应电流的磁通量D. 感应电流的磁场方向取决于引起感应电流的磁通量是增加还是减少21、关于楞次定律，下列说法正确的是（）A. 感应电流的磁场总是要阻碍引起感应电流的磁通量的变化B. 闭合电路的一部分导体在磁场运动时，必受磁场阻碍作用C. 原磁场穿过闭合回路的磁通量磁增加时，感应电流的磁场与原磁场同向D. 感生电流的磁场总是跟原磁场反向，阻碍原磁场22、对冷刺定律的理解下面说法中正确的是（）A. 应用楞次定律可以直接判断出感应电流方向B. 应用楞次定律确定感应电流的磁场方向后，再由安培定则确定感应电流的方向C. 楞次定律所说的“阻碍”是指阻碍原磁场的变化，因而感应电流的磁场方向也可能与原磁场方向相同D. 楞次定律中“阻碍”二字的含义是指感应电流的磁场与原磁场的方向相反23、对于楞次定律的理解，下面说法中正确的是（）A. 感应电流的磁场方向，总是跟原磁场方向相同B. 感应电流的磁场方向，总是跟原磁场方向相反C. 感应电流的方向总是使它的磁场阻碍原来磁通量的变化D. 感应电流的磁场方向可以跟原来的磁场方向相同，也可以相反24、对楞次定律的理解下列说法中正确的是（）A. 楞次定律表明感应电流的磁场总要阻碍引起感应电流的磁通量B. 楞次定律的实质是能量守恒定律在电磁现象中的具体表现C. 楞次定律表明感应电流的磁场方向与引起感应电流的磁场总是相反D. 由导体和磁场的相对运动引起的电磁感应中，导体所受的安培力总是阻碍导体运动25、某实验小组用如图所示的实验装置来验证楞次定律。

高二物理电磁感应试题答案及解析1.如下图所示，ab是水平面上一个圆的直径，在过ab的竖直平面内有一根通电导线ef，已知ef平行于ab，当ef竖直向上平移时，电流产生的磁场穿过圆面积的磁通量将()A．逐渐增大B．始终为零C．逐渐减小D．不为零，但保持不变【答案】B【解析】由右手螺旋定则可知，通电直导线周围的磁场是同心圆，在圆面中磁感线从这半边进去，从另半边出来。

穿过线圈的磁通量一直为零，故B正确，A、C、D错误。

故选B。

2.德国《世界报》报道，个别西方发达国家正在研制电磁脉冲波武器——电磁炸弹.电磁炸弹在高空爆炸时，能使地面上很大范围内的电场强度达到每米数千伏，使得电网设备、通信设施和计算机中的硬盘与软件均遭到破坏。

电磁炸弹有如此破坏力的主要原因是（）A．电磁脉冲引起的电磁感应现象B．电磁脉冲产生的动能C．电磁脉冲产生的高温D．电磁脉冲产生的强光【答案】A【解析】电磁炸弹主要是应用的电磁感应现象，使其产生很大的感应电流，使得电网设备、通信设施和计算机中的硬盘与软件均遭到破坏，A对；3.在匀强磁场中，ab、cd两根导体棒沿两根导轨分别以速度v1、v2滑动，如图6所示，下列情况中，能使电容器获得最多电荷量且左边极板带正电的是()A．v1＝v2，方向都向右B．v1＝v2，方向都向左C．v1>v2，v1向右，v2向左D．v1>v2，v1向左，v2向右【答案】C【解析】切割磁感线的导体棒相当于电源，由右手定则可以判断ab向右运动和cd向左运动时产生的感应电流方向都是顺时针，左极板为正极，C对；4.有一个用均匀电阻丝做成的正方形导线框abcd放在如图有理想边界的正方形匀强磁场中．导线框的各边和磁场的边界保持互相平行．现沿四种不同的方向把导线框以某一相同的速度从磁场中完全拉出来,在导线框穿出磁场过程中,ad两点间的电压最大的是（）A．向上拉出B．向下拉出C．向左拉出D．向右拉出【答案】D【解析】以某一相同的速度从磁场中完全拉出来,则在拉出的过程中，产生的感应电动势是一样的设为E，如果向上拉出，则根据电路知识，可得ad两点间的电压，当向下拉出是，ad间的电压为，当向左拉出时ad间的电压为，当向右拉出时ad间的电压为，故D正确。
