塔式起重机简介

塔式起重机使用一般规定模版一、塔式起重机概述塔式起重机是一种具有很高起重高度和较大起重能力的起重机。

它通常用于在建筑工地和工业领域进行重物的吊装和搬运。

塔式起重机由塔座、塔身、起重臂、起重钩、反重锤等部分组成，能够实现垂直和水平方向上的吊装操作。

二、塔式起重机使用规定模板1.操作前准备：（1）准备操作人员：必须由持证上岗的专业起重机操作员进行操作。

（2）检查设备状态：确保塔式起重机处于良好状态，各部件齐全，并进行必要的维护和检修。

（3）检查工作场地：确保工作区域平整、无障碍物，并且具备所需的工作空间。

2.操作过程：（1）设定信号指示：与信号人员沟通，确保能够准确地接收到操作指令。

（2）开启电源：打开塔座电源开关，并确保电源线路连接正常。

（3）起重臂操作：控制台上的操作杆用于控制起重臂的升降和回转等操作。

（4）起重钩操作：根据需要，使用控制台上的按钮控制起重钩的上升、下降和弯曲等操作。

（5）根据信号操作：根据信号指示，控制起重机的行驶、转向、停止和起重等操作。

（6）安全预防措施：在操作过程中，必须保持安全，防止超载和碰撞，并根据需要采取必要的防护措施，如安装防碰撞器等。

3.操作结束：（1）停止运行：在完成作业后，及时停止起重机的运行，并关闭电源开关。

（2）清理工作场地：清理工作现场，将起重机放置在指定停放位置，并清理起重机周围的物品和设备。

（3）检查设备状况：对起重机的各部件进行检查，确保设备处于正常状态，并及时进行必要的维护和修理。

（4）报告上级：向相关负责人报告工作进展和起重机的状态，以便及时处理异常情况和问题。

三、塔式起重机使用注意事项1.安全第一：在操作起重机时，必须始终注重安全，严格按照操作规程进行操作，并时刻关注周围环境和人员的安全。

2.严禁超载：起重机的吊装能力有限，使用前必须明确目标物的重量，并确保不超过起重机的最大承载能力。

3.合理设置起重高度：根据吊装物的高度和工作环境的要求，合理设置起重机的起重高度，并采取相应的安全措施。

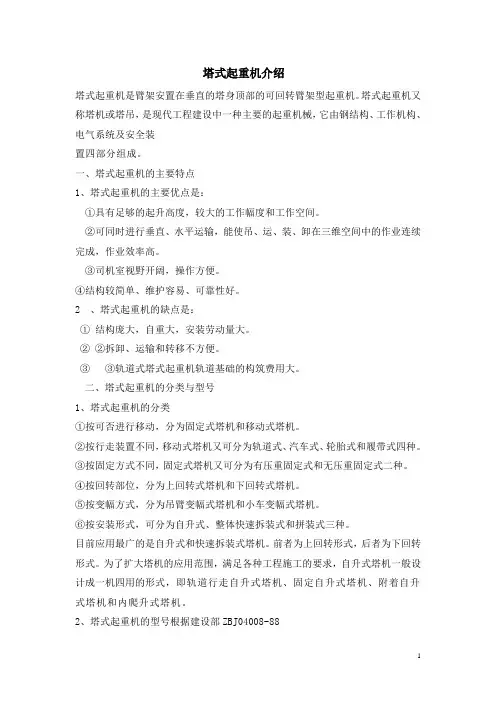

塔式起重机介绍塔式起重机是臂架安置在垂直的塔身顶部的可回转臂架型起重机。

塔式起重机又称塔机或塔吊，是现代工程建设中一种主要的起重机械，它由钢结构、工作机构、电气系统及安全装置四部分组成。

一、塔式起重机的主要特点1、塔式起重机的主要优点是：①具有足够的起升高度，较大的工作幅度和工作空间。

②可同时进行垂直、水平运输，能使吊、运、装、卸在三维空间中的作业连续完成，作业效率高。

③司机室视野开阔，操作方便。

④结构较简单、维护容易、可靠性好。

2 、塔式起重机的缺点是：①结构庞大，自重大，安装劳动量大。

②②拆卸、运输和转移不方便。

③③轨道式塔式起重机轨道基础的构筑费用大。

二、塔式起重机的分类与型号1、塔式起重机的分类①按可否进行移动，分为固定式塔机和移动式塔机。

②按行走装置不同，移动式塔机又可分为轨道式、汽车式、轮胎式和履带式四种。

③按固定方式不同，固定式塔机又可分为有压重固定式和无压重固定式二种。

④按回转部位，分为上回转式塔机和下回转式塔机。

⑤按变幅方式，分为吊臂变幅式塔机和小车变幅式塔机。

⑥按安装形式，可分为自升式、整体快速拆装式和拼装式三种。

目前应用最广的是自升式和快速拆装式塔机。

前者为上回转形式，后者为下回转形式。

为了扩大塔机的应用范围，满足各种工程施工的要求，自升式塔机一般设计成一机四用的形式，即轨道行走自升式塔机、固定自升式塔机、附着自升式塔机和内爬升式塔机。

2、塔式起重机的型号根据建设部ZBJ04008-88《建筑机械与设备产品型号编制方法》的规定，塔式起重机的型号组成如下：QTZ 80HQTZ------组、型、特性代号80------最大起重力矩（吨·米）H------更新、变型代号其中更新、变型代号用汉语拼音字母（大写印刷体）表示；主要参数代号用阿拉伯数字表示，它等于塔式起重机额定起重力矩（单位为kN·m）×10-1；组、型、特性代号含义如下：QT上回转式塔式起重机QTZ 上回转自升式塔式起重机QTA 下回转式塔式起重机QTK 快速安装式塔式起重机QTP 内爬升式塔式起重机QTG 固定式塔式起重机QTQ 汽车式塔式起重机QTL 轮胎式塔式起重机QTU 履带式塔式起重机另外，现在有的塔机厂家，根据国外标准，用塔机最大臂长（m）与臂端（最大幅度）处所能吊起的额定重量（KN）两个主参数来标记塔机的型号。

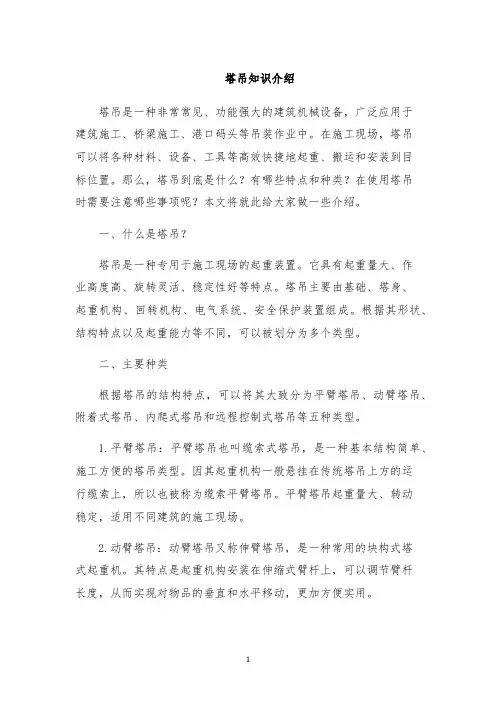

塔吊知识介绍塔吊是一种非常常见、功能强大的建筑机械设备，广泛应用于建筑施工、桥梁施工、港口码头等吊装作业中。

在施工现场，塔吊可以将各种材料、设备、工具等高效快捷地起重、搬运和安装到目标位置。

那么，塔吊到底是什么？有哪些特点和种类？在使用塔吊时需要注意哪些事项呢？本文将就此给大家做一些介绍。

一、什么是塔吊？塔吊是一种专用于施工现场的起重装置。

它具有起重量大、作业高度高、旋转灵活、稳定性好等特点。

塔吊主要由基础、塔身、起重机构、回转机构、电气系统、安全保护装置组成。

根据其形状、结构特点以及起重能力等不同，可以被划分为多个类型。

二、主要种类根据塔吊的结构特点，可以将其大致分为平臂塔吊、动臂塔吊、附着式塔吊、内爬式塔吊和远程控制式塔吊等五种类型。

1.平臂塔吊：平臂塔吊也叫缆索式塔吊，是一种基本结构简单、施工方便的塔吊类型。

因其起重机构一般悬挂在传统塔吊上方的运行缆索上，所以也被称为缆索平臂塔吊。

平臂塔吊起重量大、转动稳定，适用不同建筑的施工现场。

2.动臂塔吊：动臂塔吊又称伸臂塔吊，是一种常用的块构式塔式起重机。

其特点是起重机构安装在伸缩式臂杆上，可以调节臂杆长度，从而实现对物品的垂直和水平移动，更加方便实用。

3.附着式塔吊：附着式塔吊是当今主流的塔式起重机之一，其大特点是具有非常出色的稳定性。

因其结构独特、塔体四角固定于建筑结构上，所以可以承受更高、更重的物品并可实现近距离悬挂作业。

4.内爬式塔吊：内爬式塔吊是一种内向式起重机。

它的特点是可以通过滑动对塔身进行加高与降低，其内部空间结构复杂，需要有专业技术人员安装和维护。

内爬式塔吊适用于深基坑的施工和高层建筑的建造。

5.远程控制式塔吊：远程控制式塔吊，也叫自动控制塔吊，是一种先进的起重机，可以实现远距离的控制和操作。

它的控制系统由电脑和电器控制柜组成，可以自动监测机器的运行状况、安全性能和故障信息等一系列参数，为施工过程提供科技保障。

三、使用注意事项在使用塔吊时，需要考虑以下多个因素：1. 塔吊的安装位置要选择坚实平稳的地基或基础设施。

塔吊设备概况牌摘要：一、塔吊设备的简介二、塔吊设备的主要类型三、塔吊设备的工作原理四、塔吊设备的安全使用五、塔吊设备的维护与保养正文：塔吊设备概况牌塔吊设备作为一种重要的施工设备，广泛应用于建筑工地、桥梁工程、矿山等领域。

它具有高效、安全、省力等特点，极大地提高了施工效率和工程质量。

本文将为您介绍塔吊设备的基本信息、主要类型、工作原理、安全使用以及维护与保养方面的知识。

一、塔吊设备的简介塔吊，又称塔式起重机，是一种垂直提升物料的起重设备。

它由塔身、臂架、起升机构、回转机构、变幅机构等部分组成。

塔吊设备的型号和规格繁多，根据不同工况和需求选择合适的塔吊设备是提高施工效率的关键。

二、塔吊设备的主要类型塔吊设备主要分为以下几种类型：1.塔吊：主要用于建筑工地，适用于高层建筑和大型场馆的施工。

2.门式起重机：主要用于港口、码头、货场等场所，进行大型货物的吊装作业。

3.桥式起重机：主要用于工厂、仓库等场所，进行中小型货物的吊装作业。

4.流动式起重机：主要用于施工现场，具有较强的移动性和灵活性。

三、塔吊设备的工作原理塔吊设备的工作原理是利用塔身和臂架的支撑作用，将物料垂直提升到指定高度。

起升机构通过钢丝绳和滑轮组将物料吊起，回转机构实现塔吊的回转运动，变幅机构则调整臂架的幅度以满足不同工况的需求。

四、塔吊设备的安全使用塔吊设备在使用过程中，应严格遵守安全操作规程。

操作人员需持证上岗，定期进行安全培训。

同时，施工现场要设立专门的安全监督员，确保塔吊设备的安全使用。

五、塔吊设备的维护与保养为了确保塔吊设备的正常运行，延长使用寿命，必须做好设备的维护与保养工作。

操作人员要定期检查设备的运行状况，发现问题及时报告并进行维修。

此外，还要定期对塔吊设备进行润滑、紧固和更换易损件等保养工作。

综上所述，塔吊设备是一种具有广泛应用的起重设备，掌握其相关信息和操作技巧对于施工人员至关重要。

塔吊使用说明书一、塔吊的介绍塔吊，又被称为塔式起重机，是一种用于在建筑工地进行起重作业的重型机械设备。

它由底座、转台、塔身和起重臂等部分组成。

塔吊在高层建筑的施工过程中扮演着至关重要的角色，能够高效、安全地完成大型物体的吊装任务。

二、安全操作规范1. 操作人员需具备相关的资质和证书，并严格按照操作手册进行操作。

2. 在操作之前，必须检查塔吊的机械系统、电气系统和液压系统的工作状态，确保正常运行。

3. 在操作前，应仔细查看塔吊的公示牌，了解塔吊的额定起重量、最大幅度和起重高度等技术参数，并确保操作不超过其额定范围。

4. 在操作前，应检查周围环境，确认没有人员或障碍物处于危险区域。

在起重作业期间，应设置警戒线，并确保人员不得进入危险区域。

5. 塔吊的吊钩下降速度不得超过指定限制值，在起重过程中要逐渐降低速度，以保证货物的安全。

6. 切勿随意改变塔吊的操作参数，如起重量、幅度等，以免超过塔吊的承载能力。

7. 在恶劣天气条件下，如大风、暴雨等，应停止塔吊的操作，确保安全。

三、塔吊的操作流程1. 启动塔吊前，检查并确认塔吊各系统的工作状态正常。

2. 根据起重物的重量和尺寸，选择合适的配重块并正确安装在塔吊的配重臂上。

3. 操作人员根据需要调整塔吊的幅度和高度参数，并将吊钩降低到所需位置。

4. 在起重过程中，操作人员应根据需要调整塔吊的起重速度和运行方向。

5. 在塔吊操作期间，操作人员应随时观察起重物和周围环境的情况，确保安全。

6. 在起重任务完成后，操作人员应将吊钩提升到安全高度，并关闭塔吊的相应系统。

四、常见故障处理方法1. 如果塔吊出现异常声音或震动，应立即停止操作，并及时通知维修人员进行检修。

2. 如果发现塔吊的电气系统出现故障，应切断电源，并联系专业人员进行维修。

3. 如果塔吊的液压系统发生泄漏，应立即停止使用，并通知维修人员处理。

4. 如果塔吊的起重臂出现异动或与其他部件之间存在松动，应停止操作，并及时维修或更换零部件。

塔式起重机培训ppt课件•塔式起重机概述•塔式起重机结构与工作原理•塔式起重机安全操作规程•塔式起重机操作技能培训目录•塔式起重机事故案例分析•塔式起重机行业发展趋势及挑战01塔式起重机概述定义与分类定义塔式起重机是一种高耸的塔形起重机械，通过顶升套架使塔身逐节升高，利用吊臂回转和起升机构进行重物搬运。

分类根据结构形式可分为固定式、移动式和自升式；根据回转方式可分为上回转式和下回转式。

发展历程及现状发展历程塔式起重机起源于欧洲，经历了从手动到电动、从低塔到高塔、从单一功能到多功能的发展历程。

现状目前，塔式起重机已成为建筑、桥梁、水利等领域不可或缺的起重设备，技术不断创新，性能不断提高。

应用领域与重要性应用领域广泛应用于建筑、桥梁、水利、电力、交通等基础设施建设领域。

重要性塔式起重机在工程建设中发挥着重要作用，能够高效、安全地完成重物的搬运和安装工作，提高施工效率和质量。

同时，随着建筑高度的增加和工程难度的加大，塔式起重机的作用将更加突出。

02塔式起重机结构与工作原理主要结构组成塔身平衡臂垂直部分，连接底盘和起重臂，提供稳定性和高度。

与起重臂相对，保持起重机平衡。

底盘起重臂驾驶室支撑整个起重机，并实现起重机的移动和定位。

水平部分，用于吊装和搬运重物。

操作员控制起重机的地方，配备各种控制装置和仪表。

通过液压系统实现起重机的升降、旋转和变幅等动作。

液压原理电气原理机械原理通过电气系统控制液压系统的动作，实现起重机的精确控制。

通过齿轮、轴承、钢丝绳等机械部件实现动力的传递和转换。

030201工作原理简介安全装置包括限位器、重量限制器、风速仪等，确保起重机的安全运行。

承担吊装重物的重量，并通过滑轮实现重物的升降和变幅。

马达和减速机将液压能转换为机械能，驱动起重机旋转或行走。

液压泵站为液压系统提供动力，实现起重机的各种动作。

控制阀组控制液压油的流向和流量，实现不同动作的控制。

关键部件功能解析03塔式起重机安全操作规程010204安装与拆卸注意事项安装前应对塔式起重机进行全面检查，确保各部件完好无损，符合设计要求。

塔吊塔式起重机（tower crane）简称塔吊，在施工机械中，一般指机身为塔架式结构的全回转动臂架式起重机，为大型土木工程建筑地盘内常见的运输工具，建筑材料、建筑机械搬运，上高落低、纵横交错方向也可以，物件移动的任务能够迅刻完成。

塔式起重机通常约有10层楼高，呈“寸”字形，一端用来吊运物件，中间为控制室，另一端则以巨型混凝土块确保平衡。

由于结构有点像秤，所以在香港也俗称为天秤（“秤”音“称”）。

而塔式起重机会被固定在建筑物中心，以便将物件搬到不同位置和高度。

1 基本介绍塔吊是建筑工地上最常用的一种起重设备，以一节一节的接长（高），好像一个铁塔的形式，还叫塔式起重机，用来吊施工用得钢筋、木楞、脚手管等施工原材料的设备。

是建筑施工一种必不可少的设备。

塔吊（tower crane）尖的功能是承受臂架拉绳及平衡臂拉绳传来的上部荷载，并通过回转塔架、转台、承座等的结构部件式直接通过转台传递给塔身结构。

自升塔顶有截锥柱式前倾或后倾截锥柱式、人字架式及斜撑架式。

凡是上回转塔机均需设平衡重，其功能是支承平衡重，用以构成设计上所要求的作用方面与起重力矩方向相反的平衡力矩。

除平衡重外，还常在其尾部装设起升机构。

起升机构之所以同平衡重一起安放在平衡臂尾端，一则可发挥部分配重作用，二则增大绳卷筒与塔尖导轮间的距离，以利钢丝绳的排绕并避免发生乱绳现象。

平衡重的用量与平衡臂的长度成反比关系，而平衡臂长度与起重臂长度之间又存在一定比例关系。

平衡重量相当可观，轻型塔机一般至少要3～4t，重型的要近30t。

2 历史发展塔式起重机简称塔机，亦称塔吊，起源于西欧。

据记载，第一项有关建筑用塔机专利颁发于1900年。

1905年出现了塔身固定的装有臂架的起重机，1923年制成了近代塔机的原型样机，同年出现第一台比较完整的近代塔机。

1930年当时德国已开始批量生产塔机，并用于建筑施工。

1941年，有关塔机的德国工业标准DIN8770公布。
