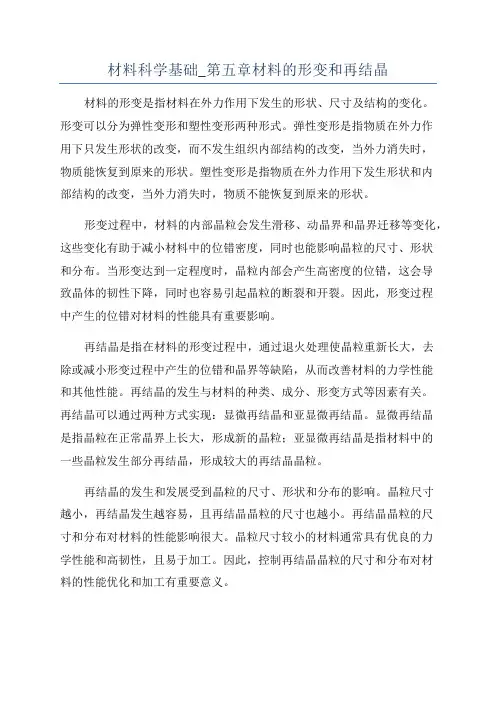

材料科学基础_第五章材料的形变和再结晶材料的形变是指材料在外力作用下发生的形状、尺寸及结构的变化。
形变可以分为弹性变形和塑性变形两种形式。
弹性变形是指物质在外力作用下只发生形状的改变，而不发生组织内部结构的改变，当外力消失时，物质能恢复到原来的形状。
塑性变形是指物质在外力作用下发生形状和内部结构的改变，当外力消失时，物质不能恢复到原来的形状。
形变过程中，材料的内部晶粒会发生滑移、动晶界和晶界迁移等变化，这些变化有助于减小材料中的位错密度，同时也能影响晶粒的尺寸、形状和分布。
当形变达到一定程度时，晶粒内部会产生高密度的位错，这会导致晶体的韧性下降，同时也容易引起晶粒的断裂和开裂。
因此，形变过程中产生的位错对材料的性能具有重要影响。
再结晶是指在材料的形变过程中，通过退火处理使晶粒重新长大，去除或减小形变过程中产生的位错和晶界等缺陷，从而改善材料的力学性能和其他性能。
再结晶的发生与材料的种类、成分、形变方式等因素有关。
再结晶可以通过两种方式实现：显微再结晶和亚显微再结晶。
显微再结晶是指晶粒在正常晶界上长大，形成新的晶粒；亚显微再结晶是指材料中的一些晶粒发生部分再结晶，形成较大的再结晶晶粒。
再结晶的发生和发展受到晶粒的尺寸、形状和分布的影响。
晶粒尺寸越小，再结晶发生越容易，且再结晶晶粒的尺寸也越小。
再结晶晶粒的尺寸和分布对材料的性能影响很大。
晶粒尺寸较小的材料通常具有优良的力学性能和高韧性，且易于加工。
因此，控制再结晶晶粒的尺寸和分布对材料的性能优化和加工有重要意义。
总之，材料的形变和再结晶是材料科学中重要的研究领域。
通过研究形变和再结晶的机制和规律，可以优化材料的性能和加工过程，从而推动材料科学的发展和应用。

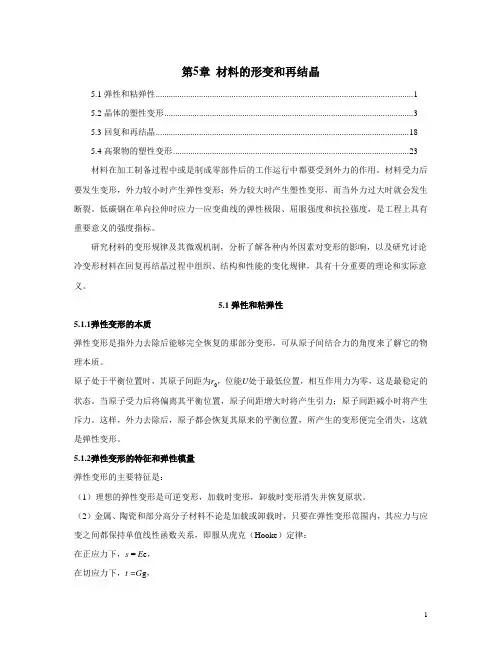

第5章材料的形变和再结晶5.1弹性和粘弹性 (1)5.2晶体的塑性变形 (3)5.3回复和再结晶 (18)5.4高聚物的塑性变形 (23)材料在加工制备过程中或是制成零部件后的工作运行中都要受到外力的作用。
材料受力后要发生变形，外力较小时产生弹性变形；外力较大时产生塑性变形，而当外力过大时就会发生断裂。
低碳钢在单向拉伸时应力一应变曲线的弹性极限、屈服强度和抗拉强度，是工程上具有重要意义的强度指标。
研究材料的变形规律及其微观机制，分析了解各种内外因素对变形的影响，以及研究讨论冷变形材料在回复再结晶过程中组织、结构和性能的变化规律，具有十分重要的理论和实际意义。
5.1弹性和粘弹性5.1.1弹性变形的本质弹性变形是指外力去除后能够完全恢复的那部分变形，可从原子间结合力的角度来了解它的物理本质。
原子处于平衡位置时，其原子间距为r，位能U处于最低位置，相互作用力为零，这是最稳定的状态。
当原子受力后将偏离其平衡位置，原子间距增大时将产生引力；原子间距减小时将产生斥力。
这样，外力去除后，原子都会恢复其原来的平衡位置，所产生的变形便完全消失，这就是弹性变形。
5.1.2弹性变形的特征和弹性模量弹性变形的主要特征是：（1）理想的弹性变形是可逆变形，加载时变形，卸载时变形消失并恢复原状。
（2）金属、陶瓷和部分高分子材料不论是加载或卸载时，只要在弹性变形范围内，其应力与应变之间都保持单值线性函数关系，即服从虎克（Hooke）定律：在正应力下，s = E e，在切应力下，t =G g，式中，s ，t 分别为正应力和切应力；e ，g 分别为正应变和切应变；E ，G 分别为弹性模量（杨氏模量）和切变模量。
弹性模量与切变弹性模量之间的关系为：式中，v 为材料泊松比，表示侧向收缩能力。
一般金属材料的泊松比在0.25~0.35之间，高分子材料则相对较大些。
弹性模量代表着使原子离开平衡位置的难易程度，是表征晶体中原子间结合力强弱的物理量。

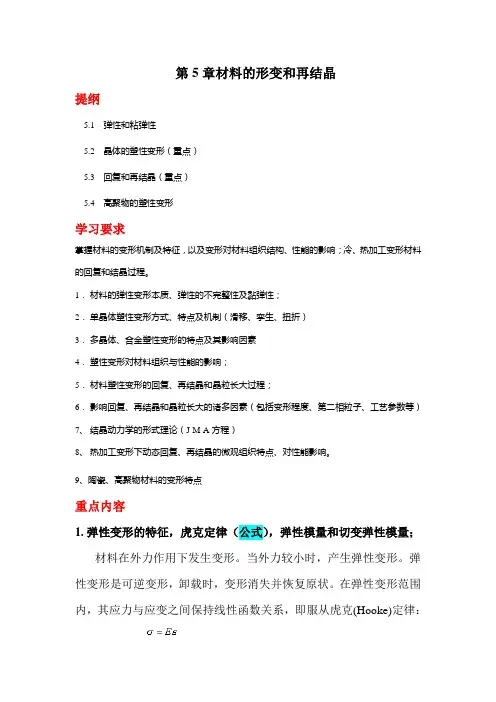

第5章材料的形变和再结晶提纲5.1 弹性和粘弹性5.2 晶体的塑性变形（重点）5.3 回复和再结晶（重点）5.4 高聚物的塑性变形学习要求掌握材料的变形机制及特征，以及变形对材料组织结构、性能的影响；冷、热加工变形材料的回复和结晶过程。
1．材料的弹性变形本质、弹性的不完整性及黏弹性；2．单晶体塑性变形方式、特点及机制（滑移、孪生、扭折）3．多晶体、合金塑性变形的特点及其影响因素4．塑性变形对材料组织与性能的影响；5．材料塑性变形的回复、再结晶和晶粒长大过程；6．影响回复、再结晶和晶粒长大的诸多因素（包括变形程度、第二相粒子、工艺参数等）7、结晶动力学的形式理论（J-M-A方程）8、热加工变形下动态回复、再结晶的微观组织特点、对性能影响。
9重点内容1. 弹性变形的特征，虎克定律（公式），弹性模量和切变弹性模量；材料在外力作用下发生变形。
当外力较小时，产生弹性变形。
弹性变形是可逆变形，卸载时，变形消失并恢复原状。
在弹性变形范围内，其应力与应变之间保持线性函数关系，即服从虎克(Hooke)定律：式中E为正弹性模量，G为切变模量。
它们之间存在如下关系：弹性模量是表征晶体中原子间结合力强弱的物理量，故是组织结构不敏感参数。
在工程上，弹性模量则是材料刚度的度量。
2. 弹性的不完整性和粘弹性；理想的弹性体是不存在的，多数工程材料弹性变形时，可能出现加载线与卸载线不重合、应变滞后于应力变化等弹性不完整性。
弹性不完整性现象包括包申格效应、弹性后效、弹性滞后和循环韧性等。
3. 滑移系，施密特法则（公式），滑移的临界分切应力；晶体中一个滑移面和该面上一个滑移方向组成。
fcc和bcc，bcc的滑移系？滑移系多少与塑性之间的关系。
滑移的临界分切应力：如何判断晶体中各个滑移系能不能开动？解释几何软化和几何硬化？为何多晶体塑性变形时要求至少有5个独立的滑移系进行滑移？4. 滑移的位错机制，派－纳力（公式）；为什么晶体中滑移系为原子密度最大的面和方向？5. 比较塑性变形两种基本形式：滑移与孪生的异同特点；6. 多晶体塑性变形的特点：晶粒取向的影响，晶界的影响； 会判断多个晶体中哪些晶体会优先发生塑性变形？7. 细晶强化与Hall-Petch 公式， 高温晶界弱化的原因；晶粒细化为何能同时提高材料的强韧性？位错塞积群效应（应力集中区的应力数值等于外加切应力n可启动临近晶粒滑移，故 高温合金为何要采用定向凝固技术获得单晶？晶界滑动机制和扩散性蠕变 8. 固溶强化，屈服现象（吕德斯带），上下屈服点的柯垂耳理论和一般位错增殖理论，应变时效；d c dcττ= 金属有四大著名的强化机制，请给出这几种机制的名称，物理实质，定量描述其强化效果的数学公式。
北京科技大学材料科学与工程专业814 材料科学基础主讲人：薛春阳第五章材料的形变和再结晶本章主要内容1.弹性和黏弹性2.晶体的塑性变形3.回复和再结晶4.热变形和动态回复、动态再结晶5.陶瓷形变的特点本章要求1.了解弹性和黏弹性的基本概念2.熟悉单晶体的塑性变形过程3.熟悉多晶体的塑性变形过程4.掌握塑性变形对材料组织和性能的影响5.掌握回复和再结晶的概念和过程6.熟悉动态回复和动态再结晶的概念和过程7.了解陶瓷变形的特点和一些基本概念应变应力b σsσe σbk s e ob εk ε变形的五个阶段：1.弹性变形2.不均匀的屈服变形3.均匀的塑性变形4.不均匀的塑性变形5.断裂阶段抗拉强度屈服强度弹性极限知识点1 弹性的不完整性定义：我们在考虑弹性变形的时候，通常只是考虑应力和应变的关系，而没有考虑时间的影响，即把物体看作是理想弹性体来处理。
但是，多数工程上应用的材料为多晶体甚至为非晶体，或者是两者皆有的物质，其内部存在着各种类型的缺陷，在弹性变形是，可能出现加载线与卸载线不重合、应变跟不上应力的变化等有别于理想弹性变形的特点的现象，我们称之为弹性的不完整性。
弹性不完整的现象主要包括包申格效应、弹性后效、弹性滞后、循环韧性等1.包申格效应材料预先加载才生少量的塑性变形（4%），而后同向加载则 升高，反向加载则 下降。
此现象称之为包申格效应。
它是多晶体金属材料的普遍现象。
2.弹性后效一些实际晶体中，在加载后者卸载时，应变不是瞬时达到其平衡值，而是通过一种弛豫过程来完成其变化的。
这种在弹性极限 范围内，应变滞后于外加应力，并和时间有关的现象，称之为弹性后效或者滞弹性。
3.弹性滞后由于应变落后与应力，在应力应变曲线上，使加载与卸载线不重合而是形成一段闭合回路，我们称之为弹性滞后。
弹性滞后表明，加载时消耗于材料的变形功大于卸载时材料恢复所释放的变形功，多余的部分被材料内部所消耗，称之为内耗，其大小用弹性滞后环的面积度量。
第五章材料的形变和再结晶材料的形变和再结晶是材料科学与工程领域中非常重要的一个方面。
在材料的加工过程中，材料会发生形变现象，并且随着形变的进行，材料的晶粒也会重新排列，从而形成新的晶粒结构，这就是再结晶现象。
形变和再结晶对材料的性能和性质有着重大的影响，因此研究材料的形变和再结晶是十分重要的。
首先，让我们来了解一下形变现象。
形变是指材料在外力的作用下，改变其形状、大小和位置的过程。
形变可以分为弹性形变和塑性形变。
弹性形变是材料在外力作用下发生的可恢复变形，当外力消失后可以恢复到原来的形状。
而塑性形变是材料在外力作用下发生的不可恢复变形，当外力消失后不能恢复到原来的形状。
塑性形变可以进一步细分为冷加工和热加工。
冷加工是指材料在常温下进行的变形，而热加工是指材料在高温下进行的变形。
形变的过程中，材料的晶粒也会发生重排，从而影响材料的性能。
然后，我们来了解一下再结晶现象。
再结晶是指材料在塑性变形过程中，晶界和晶内发生的晶粒重排，并产生新的晶粒结构的过程。
再结晶可以恢复材料的塑性，并调整材料的晶粒结构，从而改善材料的综合性能。
再结晶可以分为两种类型：动态再结晶和静态再结晶。
动态再结晶是在连续变形中发生的再结晶，晶粒较小，形成时的应变较大。
而静态再结晶是在停止变形后发生的再结晶，晶粒较大，形成时的应变较小。
再结晶的条件包括温度、应变速率、变形温度等因素。
形变和再结晶对材料性能的影响是非常重要的。
首先，形变可以提高材料的力学性能。
塑性变形可以提高材料的强度和韧性，使材料更加适用于工程应用。
其次，再结晶能够改善材料的综合性能。
再结晶可以调整材料的晶粒结构，消除变形过程中的组织缺陷，从而提高材料的强度、塑性和韧性。
此外，再结晶还能改善材料的晶界特性，提高材料的耐腐蚀性能。
最后，让我们来看一下材料的形变和再结晶在实际应用中的一些例子。
举个例子，对于金属材料，通过冷加工可以使其产生塑性变形，从而提高其强度。
但是过多的冷加工会使材料变脆，此时需要进行热处理来进行再结晶。
第五章：材料的形变和再结晶5.1 弹性和粘弹性弹性变形：指外力去除后能够完全恢复的那部分变形主要特征：①：理想的弹性变形是可逆变形，加载时变形，卸载时变形消失并恢复原状。
②：金属、陶瓷和部分高分子材料不论是加载还是卸载，只要在弹性变形范围内，其应力和应变之间遵循胡克定律。
弹性模量：代表着是原子离开平衡位置的难易程度，是表征晶体中原子间结合力强弱的物理量。
弹性不完整的现象包括包申格效应、弹性后效、弹性滞后和循环韧性等。
包申格效应：材料经预先加载产生少量塑性变形（小于4%），而后同向加载则应力升高，反向加载则应力下降，此现象被称为包申格效应。
弹性后效：一些实际晶体，在加载或卸载时，应变不是瞬时达到其平衡值，而是通过一种弛豫过程来完成其变化的。
这种在弹性极限范围内，应变滞后于外加应力，并和时间有关的现象，被称为弹性后效或滞弹性。
弹性滞后：由于应变落后于应力，在应力-应变曲线上使加载线或卸载线不重合而形成一封闭曲线。
黏性流动：是指非晶态固体和液体在很小外力作用下，会发生没有确定形状的流变，并且在外力去除后，形变不能恢复。
5.2金属的塑性变形5.2.1单晶体的塑性变形滑移滑移带：将良好抛光的单晶体金属棒试样进行适当的拉伸，使之产生一定的塑性变形，即可在金属棒表面见到一条条的细线，通常称为滑移带滑移带是由滑移线组成的滑移面和滑移方向往往是金属晶体中原子排列最密的晶面和晶向。
原因是原子密排最大的晶面其晶面间距最大，点阵阻力最小因而最易发生滑移；最密排方向上的原子间距最短，即位错最小因而最易发生滑移。
滑移系：由一个滑移面和此面上的一个滑移方向组成。
一般来说，在其他条件相同时，晶体中的滑移系越多，滑移过程可能采取的空间取向便越多，滑移便容易进行，塑性便越好。
（滑移系数目：面心立方12；体心立方48；密排六方3，因而hcp的塑性不如fcc或bcc）临界分切应力：当外力在某一滑移系中的分切应力达到一定临界值时，该滑移系方可以首先发生滑移，该分切应力称为滑移的临界分切应力。
形变和再结晶弹性变形时，出现的有别于理想弹性变形的现象，称之为弹性的不完整性包申格效应弹性的不完整性材料经预先加载产生少量塑性变形。
而后同向加载则屈服强度增加，反向加载则屈服强度降低。
弹性后效在弹性极限内，应变滞后于外加应力，并和时间有关的现象弹性滞后应变落后于应力，在应力-应变曲线上加载线与卸载线不重合而形成一封闭回线，称为弹性滞后滑移系数目：BCC﹥FCC﹥HCP滑移的临界分切应力（定值）反映单晶体受力起始屈服的物理量晶体中的多个滑移系并非同时参与滑移，只有当外力在某一滑移系中的分切应力达到一定临界值时，该滑移系方可首先进行滑移，该分切应力称为滑移的临界分切应力F／A ＝σs滑移面趋向于与轴向平行滑移方向趋向于最大分切应力方向取向因子（施密特因子）任一给定Φ角，若Φ+λ＝90°，滑移方向位于F与滑移面法线所组成的平面上，沿此方向，所需切应力较小，得到以下两个结论❶当Φ=45°时，取向因子具有最大值0.5。
以最小的拉应力达到发生滑移所需的分切应力，σs最小❷Φ=90°/λ=90°，取向因子为0，不能产生滑移Φ由45→0°或由45→90°，σs↑(变硬)取向因子大的为软取向取向因子小的为硬取向hcp晶体软/硬取向σs差距很大fcc晶体软/硬取向σs差距不大(2倍)——思考：为什么？•b——滑移方向上的原子间距• a ——滑移面的面间距•ν——泊松比•W=a/(1-ν)——位错宽度τP-N= 2G/(1-ν)exp(-2πW/b) 派一纳（P-N）力滑移的特点：滑移总是沿密排面上的密排方向进行（P-N）力小，则屈服应力低，反之亦然（3）滑移和孪生1.滑移和孪生均在切应力作用下，沿一定晶面的一定晶向进行，产生塑性变形。
——同2.孪生借助于切变进行，所需切应力大，速度快，在滑移较难进行时发生——异3.滑移→原子移动的相对位移是原子间距的整数值→不引起晶格位向的变化；孪生→原子移动的相对位移是原子间距的分数值→孪晶晶格位向改变→促进滑移——异4.孪生产生的塑性变形量小（≤滑移变形量的10％），但引起的晶格畸变大。
