热电偶测温工作原理

简述热电偶及其测温原理

一、引言

热电偶是一种常用的温度传感器，广泛应用于各种领域。本文将详细介绍热电偶及其测温原理。

二、热电偶的构成

热电偶由两种不同金属导线组成，通常为铜和常见的合金铬-镍或铬-镍-铁。这两根导线在一端焊接在一起，称为“热端”，另一端分别连接到测量仪器中，称为“冷端”。

三、热电偶的工作原理

当两种不同金属导线组成的热电偶的两端温度不同时，就会产生一个电动势（EMF），这个现象被称为“塞贝克效应”。这个电动势与温差之间的关系是线性的。

四、测量温度

通过测量热电偶产生的EMF可以计算出温度。但是需要注意到，在实际应用中，我们并不能直接测量出热端和冷端之间的温差，而只能测量出它们之间产生的EMF。因此，需要使用标准表格或者计算公式来将EMF转换成相应的温度值。

五、特点

热电偶具有响应速度快、测量范围广、精度高、可靠性好等特点，同时价格较为实惠。由于其在不同的温度范围内表现出不同的特性，因此可以根据需要选择不同种类的热电偶。

六、应用

热电偶被广泛应用于各种领域，如工业自动化控制、航空航天、医疗设备等。在工业生产中，常用于测量高温或低温环境下的温度，如冶金行业中的炉温测量，汽车行业中的发动机温度测量等。

七、注意事项

在使用热电偶时需要注意以下几点：

1. 确保连接牢固：由于热电偶是通过两根金属导线连接而成，因此需要确保连接处牢固可靠。

2. 避免弯曲：弯曲会导致导线内部产生微小裂纹或者变形，从而影响测量精度。

3. 防止氧化：铜和合金铬-镍或铬-镍-铁易受氧化影响，因此需要定期清洗和维护。

4. 避免磁场干扰：热电偶对磁场敏感，因此需要避免磁场干扰。

八、结论

通过本文的介绍，我们了解到了热电偶的构成、工作原理、测量温度方法、特点和应用等方面的内容。在实际应用中，我们需要注意以上几点，以确保热电偶的测量精度和可靠性。

引言概述：

本文是关于单片机热电偶测温程序的详解第二部分。在本文中，我们将继续深入探讨单片机热电偶测温程序的工作原理、设计方法和实施步骤。热电偶是一种常用的温度测量传感器，具有高精度和广泛的应用范围。通过本文的阐述，读者将能够深入了解如何在单片机系统中使用热电偶进行温度测量，并能够通过程序实现温度数据的读取和处理。

正文内容：

一、热电偶工作原理

1.热电效应的基本原理

2.热电偶的结构和组成

3.热电偶的工作原理

4.热电偶的温度电压关系

二、单片机热电偶测温程序设计基础

1.单片机的基本概念和应用

2.单片机与热电偶的接口原理

3.单片机测温程序设计的基本要求

4.温度测量精度的考虑因素

三、程序实施步骤详解 1.硬件电路的设计与搭建

2.硬件接口的连接与配置

3.软件开发环境的选择与配置

4.温度测量算法的选择与实现

5.温度测量数据的读取与显示

四、热电偶测温程序的优化与改进

1.传感器放大电路的设计与优化

2.温度补偿算法的引入与优化

3.程序运行效率的优化与改进

4.温度数据的误差分析与校正

5.程序的拓展与应用

五、实验验证与结果分析

1.实验环境与设备准备

2.程序功能的验证与测试

3.实验数据的分析与对比

4.结果的可行性评估

5.实验结果的优化与改进

总结： 本文详细阐述了单片机热电偶测温程序的设计和实施步骤。通过对热电偶的工作原理、单片机接口原理和程序设计基础的介绍，读者能够了解到如何在单片机系统中应用热电偶进行温度测量。

本文还对程序实施步骤进行了详细介绍，包括硬件电路的设计与搭建、硬件接口的连接与配置、软件开发环境的选择与配置、温度测量算法的选择与实现以及温度测量数据的读取与显示。

本文也提出了热电偶测温程序的优化与改进方法，包括传感器放大电路的设计与优化、温度补偿算法的引入与优化、程序运行效率的优化与改进、温度数据的误差分析与校正以及程序的拓展与应用。

通过实验验证与结果分析，本文验证了所设计的单片机热电偶测温程序的功能和可行性，并提出了进一步优化和改进的建议。

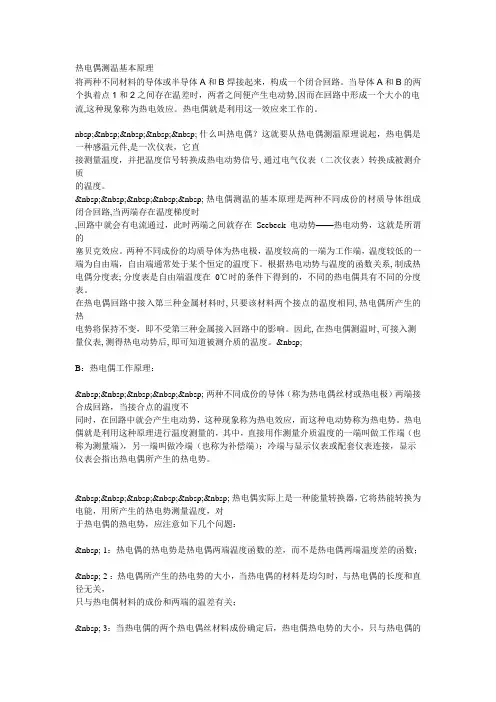

热电偶测温基本原理

将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路。当导体A和B的两个执着点1和2之间存在温差时，两者之间便产生电动势,因而在回路中形成一个大小的电流,这种现象称为热电效应。热电偶就是利用这一效应来工作的。

nbsp;     什么叫热电偶？这就要从热电偶测温原理说起，热电偶是一种感温元件,是一次仪表，它直

接测量温度，并把温度信号转换成热电动势信号, 通过电气仪表（二次仪表）转换成被测介质

的温度。

      热电偶测温的基本原理是两种不同成份的材质导体组成闭合回路,当两端存在温度梯度时

,回路中就会有电流通过，此时两端之间就存在Seebeck电动势——热电动势，这就是所谓的

塞贝克效应。两种不同成份的均质导体为热电极，温度较高的一端为工作端，温度较低的一

端为自由端，自由端通常处于某个恒定的温度下。根据热电动势与温度的函数关系, 制成热

电偶分度表; 分度表是自由端温度在0℃时的条件下得到的，不同的热电偶具有不同的分度表。

在热电偶回路中接入第三种金属材料时, 只要该材料两个接点的温度相同, 热电偶所产生的热

电势将保持不变，即不受第三种金属接入回路中的影响。因此, 在热电偶测温时, 可接入测

量仪表, 测得热电动势后, 即可知道被测介质的温度。

B：热电偶工作原理：

      两种不同成份的导体（称为热电偶丝材或热电极）两端接合成回路，当接合点的温度不

同时，在回路中就会产生电动势，这种现象称为热电效应，而这种电动势称为热电势。热电

偶就是利用这种原理进行温度测量的，其中，直接用作测量介质温度的一端叫做工作端（也

称为测量端），另一端叫做冷端（也称为补偿端）；冷端与显示仪表或配套仪表连接，显示

仪表会指出热电偶所产生的热电势。

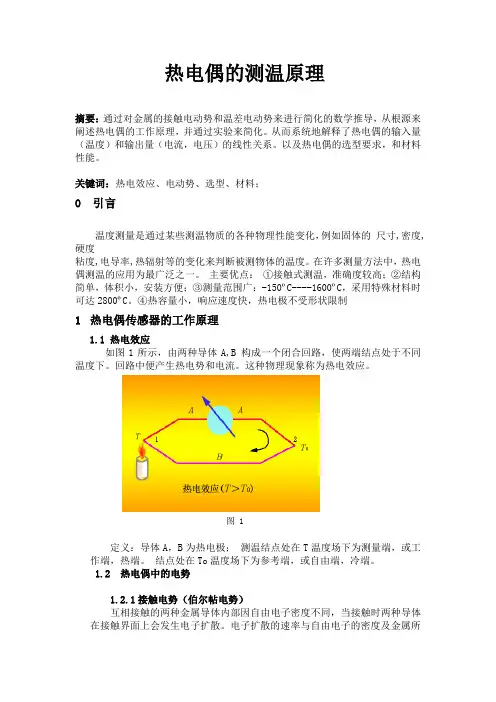

热电偶的测温原理

摘要：通过对金属的接触电动势和温差电动势来进行简化的数学推导，从根源来阐述热电偶的工作原理，并通过实验来简化。从而系统地解释了热电偶的输入量（温度）和输出量（电流，电压）的线性关系。以及热电偶的选型要求，和材料性能。

关键词：热电效应、电动势、选型、材料；

0 引言

温度测量是通过某些测温物质的各种物理性能变化，例如固体的 尺寸,密度,硬度

粘度,电导率,热辐射等的变化来判断被测物体的温度。在许多测量方法中，热电偶测温的应用为最广泛之一。 主要优点： ①接触式测温，准确度较高；②结构简单，体积小，安装方便；③测量范围广：-150ºC----1600ºC，采用特殊材料时可达2800ºC。④热容量小，响应速度快，热电极不受形状限制

1 热电偶传感器的工作原理

1.1 热电效应

如图1所示，由两种导体A,B 构成一个闭合回路，使两端结点处于不同温度下。回路中便产生热电势和电流。这种物理现象称为热电效应。

图 1

定义：导体A，B为热电极； 测温结点处在T温度场下为测量端，或工作端，热端。 结点处在To温度场下为参考端，或自由端，冷端。

1.2 热电偶中的电势

1.2.1接触电势（伯尔帖电势）

互相接触的两种金属导体内部因自由电子密度不同，当接触时两种导体在接触界面上会发生电子扩散。电子扩散的速率与自由电子的密度及金属所处的温度呈正比。假定,金属A的自由电子的密度为NA,金属B的自由电子的密度为NB. 自由电子的密度大的向自由电子的密度小的方向扩散。 失去电子一方带正电，得到电子一方带负电。

这种扩散运动逐渐在界面上建立电势，类似于势垒，它又阻碍自由电子进一步扩散，产生了一个动态平衡。

图 2

接触电势的关系式：

图 3
