液压支架结构件焊接工艺研究

控制液压支架结构件焊接变形的操作要领综述1. 引言1.1 引言液压支架结构件的焊接工艺是现代制造业中一个非常关键的环节。

在液压支架结构件的焊接过程中，往往会出现一些焊接变形的问题，这些变形可能会导致结构件的尺寸和形状不符合设计要求，影响其使用效果和性能。

控制液压支架结构件焊接变形成为焊接工艺中的重要环节。

在本文中，我们将综述控制液压支架结构件焊接变形的操作要领。

我们将探讨液压支架结构件焊接变形的原因，包括焊接时的热应力、残余应力等因素。

我们将分析控制液压支架结构件焊接变形的关键要点，包括选择合适的焊接方法、采取合适的焊接顺序等。

我们将介绍提前做好焊接变形补偿措施的重要性，以确保液压支架结构件焊接后不产生过大的变形。

通过本文的综述，希望读者能够更好地掌握控制液压支架结构件焊接变形的操作要领，提高焊接工艺的质量和效率。

2. 正文2.1 液压支架结构件焊接变形的原因1. 焊接过程中的热应力造成的变形：在焊接过程中，焊接区域会受到高温热源的影响，导致局部区域的材料膨胀和收缩，从而产生热应力。

这种热应力会使结构件产生变形，尤其是在焊接完毕后冷却时更容易造成变形。

2. 焊接过程中的残余应力造成的变形：焊接完成后，焊缝周围的材料会有残余应力存在，这种残余应力会影响整个结构件的形状，使其产生变形。

3. 结构件自身的形状和材料性质造成的变形：结构件的形状和材料性质会对焊接后的变形产生影响。

如果结构件本身形状复杂或者材料性质不均匀，容易导致焊接后的变形。

4. 焊接过程中的不恰当操作造成的变形：焊接过程中如果操作不当，如焊接速度过快、焊接温度过高等，都会导致结构件的变形。

因此，在控制液压支架结构件焊接变形时，需要综合考虑以上几个因素，并采取相应的措施来控制焊接过程中的变形。

2.2 控制液压支架结构件焊接变形的关键要点1. 合理设计焊接接头结构：在设计液压支架结构件时，应该合理安排焊接接头的位置和形式，尽量减少焊接变形的影响。

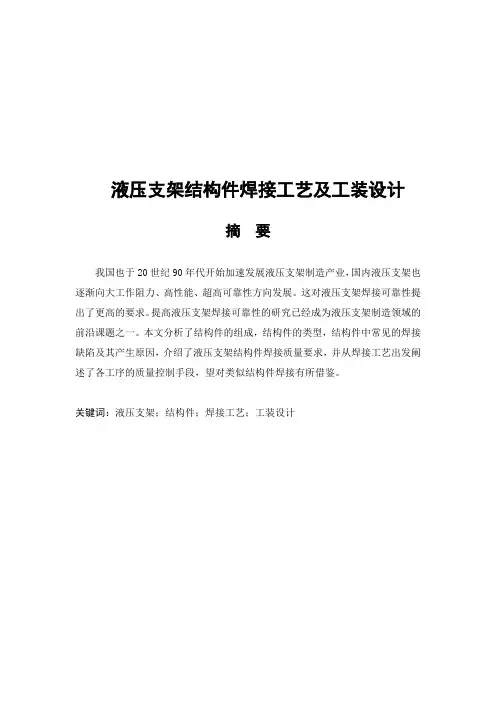

液压支架结构件焊接工艺及工装设计摘要我国也于20世纪90年代开始加速发展液压支架制造产业，国内液压支架也逐渐向大工作阻力、高性能、超高可靠性方向发展。

这对液压支架焊接可靠性提出了更高的要求。

提高液压支架焊接可靠性的研究已经成为液压支架制造领域的前沿课题之一。

本文分析了结构件的组成，结构件的类型，结构件中常见的焊接缺陷及其产生原因，介绍了液压支架结构件焊接质量要求，并从焊接工艺出发阐述了各工序的质量控制手段，望对类似结构件焊接有所借鉴。

关键词：液压支架；结构件；焊接工艺；工装设计一、绪论（一）研究背景我国液压支架技术起步于20 世纪60年代末70年代初，当时煤炭科学研究总院北京开采所等单位开始对液压支架展开研究。

30多年来，先后开发研制了垛式、节式、掩护式和支撑掩护式等系列液压支架，并且针对不同地质条件和煤层序度开发了中厚煤层液压支架、大采高液压支架、薄煤层液压支架、放顶煤液压支架、人倾角液乐支架和铺网式等液压支架。

但在材料选择方面，长期以来--直没有太人变化，一直采用16Mn低合金结构钢板。

20 世纪80年代以来，世界煤炭T业进入由传统产业向现代化发展的阶段。

科学技术的发展，带动了煤矿开采机械化装备的发展。

美国、德国、澳大利亚等国家率先在井下开采中大力提高机械化和白动化程度，采用大功率、高可靠性、重型设备，实现高度集中化生产，发展综采高产高效工.作面'。

我国也于上世纪90年代开始加速发展高产高效现代化矿井。

液压支架是现代化煤矿采掘工作面的重要支护设备，随着煤矿高产高效矿井的建设以及煤矿开采的日益加深,液压支架的工作环境更加恶劣，对支架的要求更高。

目前液压支架正朝着大工作阻力、超强稳定性、电液控制智能化的方向发展，支架结构件的焊接质量直接影响着煤矿的安全生产，因此制定合理的焊接工艺尤为重要。

（二）研究意义液压支架是高产高效现代化煤矿采掘工作面的重要设备，起支撑顶板、推移刮板机等重要作用。

其结构主要为复杂的厚板箱形结构，焊缝复杂多变，焊接质量是评价液压支架可靠性的关键因素。

浅谈液压支架结构件修复焊接工艺液压支架是一个非常重要的工业设备，它能够承受很高的压力和重量，使大型设备的运行更加平稳和稳定。

然而，由于长期使用或不当使用，该设备可能会出现各种不同的损坏和磨损，其中包括液压支架的结构件。

这时候，需要进行液压支架结构件的修复焊接工艺，以保证该设备的正常运行。

液压支架结构件是液压支架的重要组成部分，它们的磨损和损坏会影响到液压支架的整体性能和功能。

因此，必须采取适当的维修方法和工艺，以修复液压支架结构件。

一种常见的液压支架结构件修复焊接工艺是通过电弧焊接的方法进行修复。

在这种修复工艺中，需要使用电弧焊接设备，将电极插入到液压支架结构件损坏或磨损的区域中，并使用电弧焊接设备将两侧的金属融合在一起。

由于电弧焊接设备能够提供足够的热量和能量，能够将两侧的金属融合在一起，形成一个强大的焊接区域。

尽管液压支架结构件修复焊接工艺是一种常见且有效的方法，但它也存在一些缺点和不足。

首先，这种方法需要较高的技能水平和经验，因为需要对焊接温度、焊接速度和电极材料等进行精确的控制。

其次，由于液压支架结构件通常需要承受高强度和高压力，因此修复焊接区域的强度和抗压能力可能会受到影响，从而不利于液压支架的长期使用和维护。

因此，为了避免出现这些问题，需要采取一些额外的措施来强化液压支架结构件的修复。

一种常见的方法是在液压支架结构件焊接区域周围进行热处理或调质处理。

在这种方法中，需要使用高温炉或其他热处理设备，将液压支架结构件焊接区域周围的金属加热到一定温度范围内，以改善金属的结构和性能。

这样可以使液压支架结构件焊接区域的强度和抗压能力有所提高，有助于实现长期稳定和可靠的运行。

综上所述，液压支架结构件的修复焊接工艺是一个非常重要的工艺，可以有效地维修和修复液压支架结构件的损坏和磨损。

然而，为了最大限度地提高液压支架的性能和使用寿命，需要采取一些额外的措施和方法，如热处理和调质处理等，以强化焊接区域的强度和可靠性。
