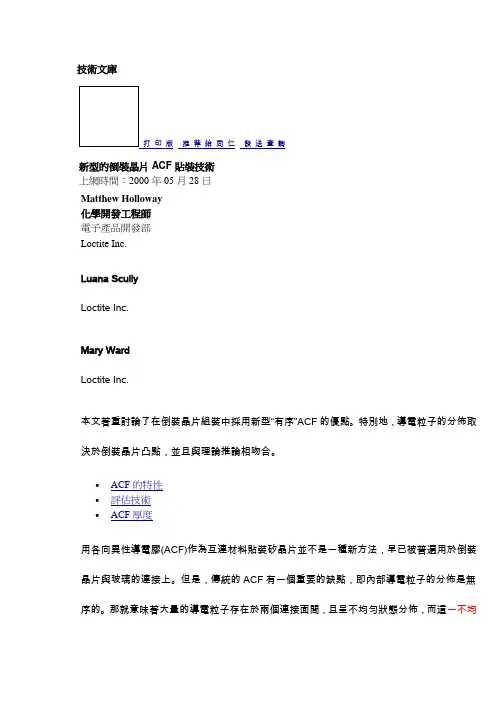

新型的倒裝晶片ACF貼裝技術

上網時間：2000年05月28日

Matthew Holloway

化學開發工程師

電子產品開發部

Loctite Inc.

Luana Scully

Loctite Inc.

Mary Ward

Loctite Inc.

本文著重討論了在倒裝晶片組裝中採用新型“有序”ACF的優點。特別地，導電粒子的分佈取決於倒裝晶片凸點，並且與理論推論相吻合。

 ACF的特性

 評估技術

 ACF厚度 用各向異性導電膠(ACF)作為互連材料貼裝矽晶片並不是一種新方法，早已被普遍用於倒裝晶片與玻璃的連接上。但是，傳統的ACF有一個重要的缺點，即內部導電粒子的分佈是無序的。那就意味著大量的導電粒子存在於兩個連接面間，且呈不均勻狀態分佈，而這一不均勻性最壞情況下會導致開路或短路。而最大的可能是導致接觸電阻的不同。接觸電阻的不同在FCOG場合下是允許的，因為整個電路的電阻很大。但是在其它情況下(如剛性或柔性有機基板)接觸電阻差別過大是不可接受的。因此，理想的倒裝晶片互聯材料其導電粒子的分佈應是均勻的，以保証在每個焊盤上的數量相同。隨著面陣凸點晶片的日益普及，對於導電粒子均勻程度的要求也將更為嚴格。目前新材料正在實際生產中試用，以確認其優越性。

ACF的特性

ACF材料是採用特殊技術制成，以使任一單分散性導電粒子均勻分佈。在研究的初期採用的是單分散性的鍍金的聚合物球（直徑7μm）。黏著劑採用環氧樹脂及微量的電子級品質化學藥品。ACF材料的典型性能見表1。

表1：ACF材料的特性。

本文主要就一種載體含量為1800粒/mm2的ACF材料進行討論。該載體適用於本次研究的凸點間距。同樣也能生產出更高顆粒密度的材料，導電粒子獨立分佈，但此時的平均間距縮小了。高密度材料適用於細間距電路。

評估技術 圖像分析可用來分析實際倒裝晶片組件上每一凸點處顆粒的平均數量。例如，組件有98個球形凸點(100μm×100μm，20μm高)，間距200μm。組件置於ITO玻璃基板上，以使凸點區域顯露出來，從而能夠進行圖像分析。

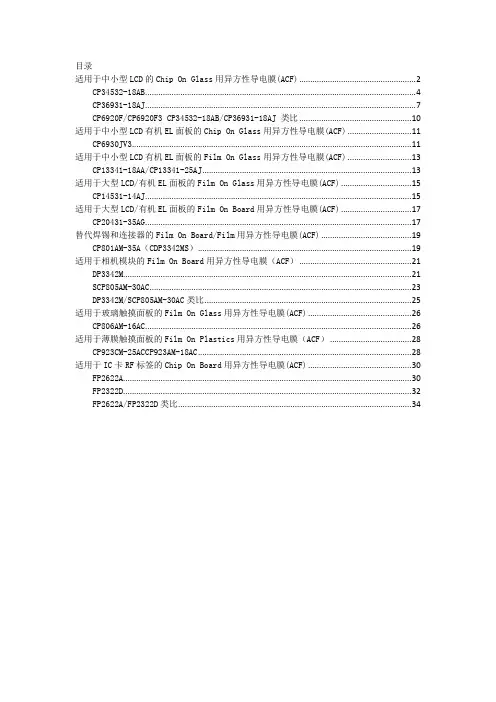

目录

适用于中小型LCD的Chip On Glass用异方性导电膜(ACF) ..................................................... 2

CP34532-18AB ........................................................................................................................... 4

CP36931-18AJ ........................................................................................................................... 7

CP6920F/CP6920F3 CP34532-18AB/CP36931-18AJ 类比 ................................................... 10

适用于中小型LCD有机EL面板的Chip On Glass用异方性导电膜(ACF) ............................. 11

CP6930JV3 ............................................................................................................................... 11

适用于中小型LCD有机EL面板的Film On Glass用异方性导电膜(ACF) ............................. 13

CP13341-18AA/CP13341-25AJ ............................................................................................... 13

树脂acf胶 附着力

树脂ACF胶是一种具有良好附着力的胶水，广泛应用于电子产品的组装和修复中。它的附着力主要取决于以下几个方面：

1. 表面处理，在使用树脂ACF胶之前，需要对被粘合的表面进行清洁和处理，确保表面干净、平整，并且没有油脂或其他杂质。通常会采用化学清洗、机械打磨等方法来增加表面粗糙度，提高胶水的附着力。

2. 温度和湿度，树脂ACF胶的附着力受到温度和湿度的影响。一般来说，胶水在适宜的温度和湿度下能够发挥最佳的附着力，因此在施工过程中需要控制好环境条件。

3. 压力和固化时间，在施加一定的压力后，树脂ACF胶需要一定的固化时间来达到最佳的附着力。在生产中，需要根据胶水的固化特性和工艺要求来控制压力和固化时间，以确保获得良好的附着力。

4. 材料选择，树脂ACF胶的附着力也受到粘合材料的影响。不同的材料对胶水的附着力有不同的要求，因此在选择胶水和粘合材料时需要进行充分的测试和评估。

综上所述，树脂ACF胶的附着力受到多种因素的影响，包括表面处理、温湿度条件、压力和固化时间以及材料选择等。在实际应用中，需要综合考虑这些因素，以确保获得理想的附着效果。

acf导电胶保存方法

ACF导电胶是一种常用的电子粘接材料，用于连接导电电路和器件。为了确保ACF导电胶的性能和使用寿命，正确的保存方法至关重要。

首先，将ACF导电胶保存在密封的容器中。导电胶容易受潮和受污染，因此将其放在密闭的容器中可以防止湿气和灰尘进入，影响其导电特性。使用专用的密封袋或容器可以有效地保持导电胶的干燥和清洁。

其次，在保存期间避免暴露在高温和阳光直射下。高温会引起导电胶的老化和硬化，降低其粘接能力。阳光直射则可能使导电胶中的化学成分发生变化，导致其失去导电性能。因此，最好将导电胶存放在比较阴凉和干燥的地方，远离阳光直射。

此外，注意避免导电胶长时间暴露在空气中。导电胶容易吸湿，导致其导电率下降。因此，在使用导电胶之前，应尽量将其暴露在空气中的时间限制在最短时间内。

最后，定期检查导电胶的保存期限。由于导电胶中的粘接和导电剂会随着时间的流逝而分解、揮发或变质，因此导电胶的保存期限是有限的。及时更换过期的导电胶可以确保粘接和导电性能的稳定。

综上所述，正确的保存方法可以保证ACF导电胶的性能和使用寿命。将其保存在密封的容器中，避免暴露在高温和阳光直射下，并注意避免长时间暴露在空气中。定期检查保存期限，并及时更换过期的导电胶是确保其性能稳定的关键。只有这样，我们才能充分利用导电胶的优点，实现可靠的电子粘接。
