中性盐雾试验实验报告

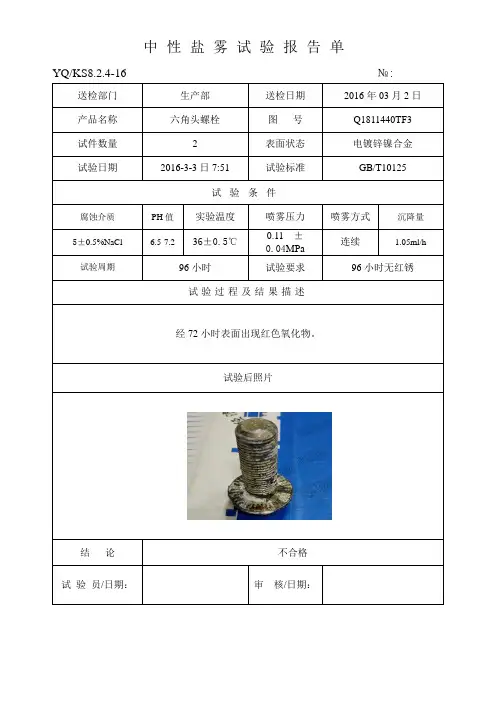

中性盐雾试验报告单

YQ/KS8.2.4-16 №:

送检部门 生产部 送检日期 2016年03月2日

产品名称 六角头螺栓 图 号 Q1811440TF3

试件数量 2 表面状态 电镀锌镍合金

试验日期 2016-3-3日7:51 试验标准 GB/T10125

试验条件

腐蚀介质 PH值 实验温度 喷雾压力 喷雾方式 沉降量

5±0.5%NaCl 6.5-7.2 36±0.5℃ 0.11 ±0.04MPa 连续 1.05ml/h

试验周期 96小时 试验要求 96小时无红锈

试验过程及结果描述

经72小时表面出现红色氧化物。

试验后照片

结 论 不合格

试 验 员/日期： 审 核/日期：

中性盐雾试验报告

文件编号：JX-SYYW-1608001

版本号：

试验样品： 90V模组平衡报警板

配套产品： PA5731-40S 三防漆

样品数量： 3块

试验人员： 聂卫军

试验日期： 2016年8月9～12日

集星联合电子科技(北京)有限公司

2016年8月16日

试验日期 2016年 8月 9～12 日

试验产品 90V模组平衡板 产品规格 243*240*2mm 试验方法 Kb（盐雾交变）

试验件数 3件 产品编号 1号 2号 5号

镀层/涂层形式 □ 喷塑 ■喷漆 □ 镀锌 □ 镀锡 □ 热浸锌 □ 其它

报警电路部分喷涂PA5731-40S型三防漆

涂层厚度（μm) 试验设备 CHECKER 90型盐雾试验机

试验条件 项目 盐雾试验标准 实测值

盐水浓度 （5±1）％含盐量（质量比） 5％

试验环境温度 15-23℃ 22℃

试验箱内部温度 35℃±2℃ 35℃±1℃

饱和桶温度 47℃±2℃ 47℃±1℃

盐雾沉降量 1-2ml/h/80cm2(16h平均值) h/80cm2(24h平均值)

喷嘴压力 1kg/cm2 cm2

进气压力 2kg/cm2 2kg/cm2

试验时间 试验起始时间 11:00 日期 2016年 8月 09日

试验终止时间 11:00 日2016年 8月 12日 期

试验时间: 喷雾2小时，湿热储存22小时，3个循环共72小时

备注/图片

评级

一、 试验目的

利用盐雾试验机所创造的人工模拟盐雾环境条件，来考核90V模组PCB板的报警电路的稳定性及三防漆防护层的耐腐蚀性能力。

二、 试验范围

本试验适用于公司的90V模组产品。

三、 试验方法及等级

本次试验采用Kb试验法，即试验程序分成若干个规定的喷雾周期，每个喷雾周期之后接一个湿热贮存周期。本次试验按照企标要求，采用按盐雾试验严酷等级2（即喷雾2小时，湿热储存20～22小时，共3个周期循环）进行试验。

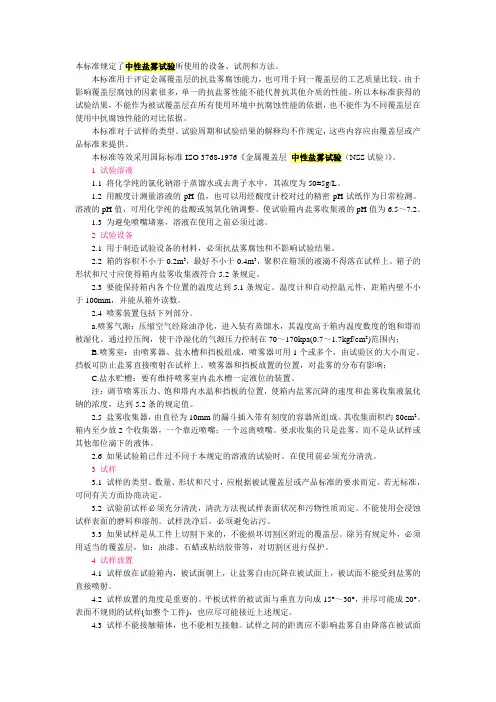

本标准规定了中性盐雾试验所使用的设备、试剂和方法。

本标准用于评定金属覆盖层的抗盐雾腐蚀能力，也可用于同一覆盖层的工艺质量比较。由于影响覆盖层腐蚀的因素很多，单一的抗盐雾性能不能代替抗其他介质的性能。所以本标准获得的试验结果，不能作为被试覆盖层在所有使用环境中抗腐蚀性能的依据，也不能作为不同覆盖层在使用中抗腐蚀性能的对比依据。

本标准对于试样的类型、试验周期和试验结果的解释均不作规定，这些内容应由覆盖层或产品标准来提供。

本标准等效采用国际标准ISO 3768-1976《金属覆盖层 中性盐雾试验（NSS试验）》。

1 试验溶液

1.1 将化学纯的氯化钠溶于蒸馏水或去离子水中，其浓度为50±5g/L。

1.2 用酸度计测量溶液的pH值，也可以用经酸度计校对过的精密pH试纸作为日常检测。溶液的pH值，可用化学纯的盐酸或氢氧化钠调整。使试验箱内盐雾收集液的pH值为6.5～7.2。

1.3 为避免喷嘴堵塞，溶液在使用之前必须过滤。

2 试验设备

2.1 用于制造试验设备的材料，必须抗盐雾腐蚀和不影响试验结果。

2.2 箱的容积不小于0.2m3，最好不小于0.4m3，聚积在箱顶的液滴不得落在试样上。箱子的形状和尺寸应使得箱内盐雾收集液符合5.2条规定。

2.3 要能保持箱内各个位置的温度达到5.1条规定。温度计和自动控温元件，距箱内壁不小于100mm，并能从箱外读数。

2.4 喷雾装置包括下列部分。

a.喷雾气源：压缩空气经除油净化，进入装有蒸馏水，其温度高于箱内温度数度的饱和塔而被湿化。通过控压阀，使干净湿化的气源压力控制在70～170kpa(0.7～1.7kgf/cm2)范围内；

B.喷雾室：由喷雾器、盐水槽和挡板组成，喷雾器可用1个或多个，由试验区的大小而定。挡板可防止盐雾直接喷射在试样上。喷雾器和挡板放置的位置，对盐雾的分布有影响；

C.盐水贮槽：要有维持喷雾室内盐水槽一定液位的装置。

- 1 - 盐雾试验报告模板

盐雾试验报告

报告编号： XXXX

试验项目： 盐雾试验

试验样品： XXXX

试验日期： XXXX

采用标准： XXXX

1.环境条件

温度： XXXX

相对湿度： XXXX

2.试验装置和条件

试验方法： XXXX

设备型号： XXXX

工作压力： XXXX

试验时间：XXX

3.试验结果

试验结果： XXXX

4.结论

本次盐雾试验结果： XXXX

签字：

实验人员： XXXX

日期： XXXX。 - 2 -
