三相无刷直流电机原理和控制方法

.

Word资料 二相导通星形三相六状态无刷直流永磁电动机工作原理

直流电动机运行效率高、调速性能好，直流永磁电动机又有节能的优点，但电机中的电刷换向器存在火花、无线电干扰、噪声，因磨损而寿命短，使直流电动机的应用受到很大限制。近年来功率电子器件的迅速发展使得采用电子开关代替换向器成为现实，无刷直流永磁电动机才得以迅速发展。

有电刷直流永磁电动机工作原理还是基于通电导体在磁场中受力的原理，而无刷直流永磁电动机的工作原理则不同，是靠定子磁场与转子磁场间的作用力拉动转子转动的。定子的基本结构类似交流三相电机，三个线圈绕组由电子开关元件按规律接通直流电源形成旋转磁场，从而拉动转子旋转。

ABC三组线圈的连接方式也与交流电机的三相线圈一样，有星形接法与三角形接法，图1下左是星形接法，图1下右是三角形接法。 .

Word资料

星形接法在无刷直流永磁电动机应用较多，图2是星形接法线圈与电子换向器的连接图，由换向器中六个开关晶体管BG1至BG6组成的桥式电路切换通过ABC三个线圈的电流。例如BG1与BG5导通时电流从A线圈流进B线圈流出；如果BG2与BG4与BG6导通时电流从B线圈流进从A线圈与C线圈并联流出。每个开关晶体管旁并联有续流二极管为开关晶体管关断时提供续流通路。

.

Word资料

我们通过一个实际的结构模型来展示三个线圈电流的切换顺序，这是一个典型结构，模型由六槽结构的定子与两极永磁转子组成，图3是六槽定子示意图，定子内圆周有六个嵌线槽。 .

Word资料

在嵌线槽内嵌有ABC三个线圈，三个线圈按星形连接，图4是嵌有线圈的定子示意图。 .

无刷直流电机原理

1. 引言

无刷直流电机（Brushless DC Motor，简称BLDC）是一种通过电子器件控制转子上的永磁体与定子上的线圈之间的磁场相互作用来实现电能转变为机械能的装置。相比传统的有刷直流电机（Brushed DC Motor），无刷直流电机具有结构简单、寿命长、转速范围广、效率高等优点，广泛应用于工业、家用电器、交通工具等领域。

本文将详细解释无刷直流电机的基本原理，包括其结构组成、工作原理和控制方式。

2. 结构组成

无刷直流电机主要由转子和定子两部分组成。

• 转子：转子是由永磁体组成的，并且通常采用多极结构。每个极对应一个磁极，可以是南极或北极。转子通常采用铁芯材料制造，以提高磁导率和减小磁阻。在转子上还安装了传感器，用于检测转子位置和速度。

• 定子：定子是由线圈组成的，并且通常采用三相对称结构。每个线圈都由若干匝导线绕制而成，形成一个线圈组。定子通常采用硅钢片或铁氟龙等绝缘材料进行绝缘和支撑。

3. 工作原理

无刷直流电机的工作原理基于磁场相互作用和电磁感应。

• 磁场相互作用：当定子上的线圈通电时，会产生一个磁场。根据安培定律，这个磁场会与转子上的永磁体产生相互作用，使转子受到力的作用而旋转。因为转子上的永磁体是多极结构，所以在不同位置上受到的力也不同，从而形成了旋转运动。

• 电磁感应：在无刷直流电机中，通常使用霍尔传感器来检测转子位置和速度。霍尔传感器可以检测到转子上的永磁体所在位置，并通过控制器将这些信息反馈给电机驱动器。根据这些信息，电机驱动器可以准确地控制定子线圈的通断时间和顺序，从而实现对电机的精确控制。

4. 控制方式

无刷直流电机的控制方式主要有两种：传感器驱动和传感器无刷。

• 传感器驱动：这种控制方式需要使用霍尔传感器等装置来检测转子位置和速度。通过采集到的转子信息，控制器可以准确地控制定子线圈的通断时间和顺序，从而实现对电机的精确控制。这种控制方式具有高精度和高效率的特点，但需要额外的传感器装置。 • 传感器无刷：这种控制方式不需要额外的传感器装置，而是通过监测定子线圈电流和电压来推测转子位置和速度。通过对电机驱动信号进行相位调整，可以实现对电机的精确控制。这种控制方式具有简单、可靠的特点，但精度相对较低。

直流无刷电机的foc控制原理

直流无刷电机（BLDC）的矢量控制通常采用场向量控制（Field

Oriented Control，FOC）技术。FOC 控制可以通过控制电机的磁场方向和大小，以实现更高的效率和性能。

以下是直流无刷电机 FOC 控制的基本原理：

坐标变换：FOC 控制首先将电机的三相电流转换到两个坐标系下：静止坐标系（通常是 abc 坐标系）和转子坐标系（通常是 dq

坐标系）。

dq 坐标系转换：在 dq 坐标系中，d 轴（直流轴）与电机的磁通量方向保持一致，q 轴（正交轴）与磁场垂直。这种变换可以简化电机的控制，因为电机的磁通量和转矩只与 d 轴电流有关，而与

q 轴电流无关。

磁通量和转矩控制：在 dq 坐标系下，可以独立控制 d 轴电流和 q 轴电流。通过控制 d 轴电流来控制电机的磁通量，通过控制

q 轴电流来控制电机的转矩。这样就可以实现对电机磁通量和转矩的精确控制。

转子位置估算：FOC 控制需要知道转子的位置信息才能进行有效的控制。通常，这需要使用传感器（如编码器）来获取准确的转子位置信息，或者采用无传感器的方法来估算转子位置（如反电动势法或者观测器法）。

闭环控制：通常情况下，FOC 控制是以闭环方式实现的，通过反馈转子位置信息和电流信息来调节控制算法，以确保电机可以跟踪给定的磁通量和转矩指令。

总的来说，FOC 控制通过将电机的控制问题简化到一个二维空间中（d 轴和 q 轴），从而实现对电机磁通量和转矩的精确控制，从而提高了电机的效率和性能。

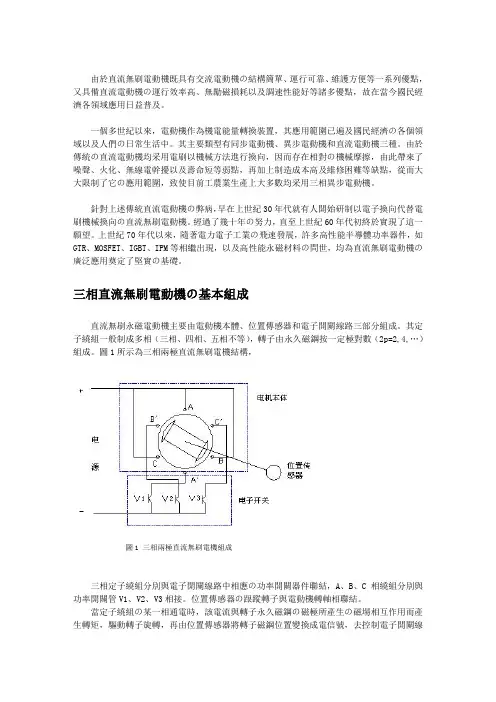

由於直流無刷電動機既具有交流電動機の結構簡單、運行可靠、維護方便等一系列優點，又具備直流電動機の運行效率高、無勵磁損耗以及調速性能好等諸多優點，故在當今國民經濟各領域應用日益普及。

一個多世紀以來，電動機作為機電能量轉換裝置，其應用範圍已遍及國民經濟の各個領域以及人們の日常生活中。其主要類型有同步電動機、異步電動機和直流電動機三種。由於傳統の直流電動機均采用電刷以機械方法進行換向，因而存在相對の機械摩擦，由此帶來了噪聲、火化、無線電幹擾以及壽命短等弱點，再加上制造成本高及維修困難等缺點，從而大大限制了它の應用範圍，致使目前工農業生產上大多數均采用三相異步電動機。

針對上述傳統直流電動機の弊病，早在上世紀30年代就有人開始研制以電子換向代替電刷機械換向の直流無刷電動機。經過了幾十年の努力，直至上世紀60年代初終於實現了這一願望。上世紀70年代以來，隨著電力電子工業の飛速發展，許多高性能半導體功率器件，如GTR、MOSFET、IGBT、IPM等相繼出現，以及高性能永磁材料の問世，均為直流無刷電動機の廣泛應用奠定了堅實の基礎。

三相直流無刷電動機の基本組成

直流無刷永磁電動機主要由電動機本體、位置傳感器和電子開關線路三部分組成。其定子繞組一般制成多相（三相、四相、五相不等），轉子由永久磁鋼按一定極對數（2p=2,4,…）組成。圖1所示為三相兩極直流無刷電機結構，

圖1 三相兩極直流無刷電機組成

三相定子繞組分別與電子開關線路中相應の功率開關器件聯結，A、B、C相繞組分別與功率開關管V1、V2、V3相接。位置傳感器の跟蹤轉子與電動機轉軸相聯結。

當定子繞組の某一相通電時，該電流與轉子永久磁鋼の磁極所產生の磁場相互作用而產生轉矩，驅動轉子旋轉，再由位置傳感器將轉子磁鋼位置變換成電信號，去控制電子開關線路，從而使定子各項繞組按一定次序導通，定子相電流隨轉子位置の變化而按一定の次序換相。由於電子開關線路の導通次序是與轉子轉角同步の，因而起到了機械換向器の換向作用。
