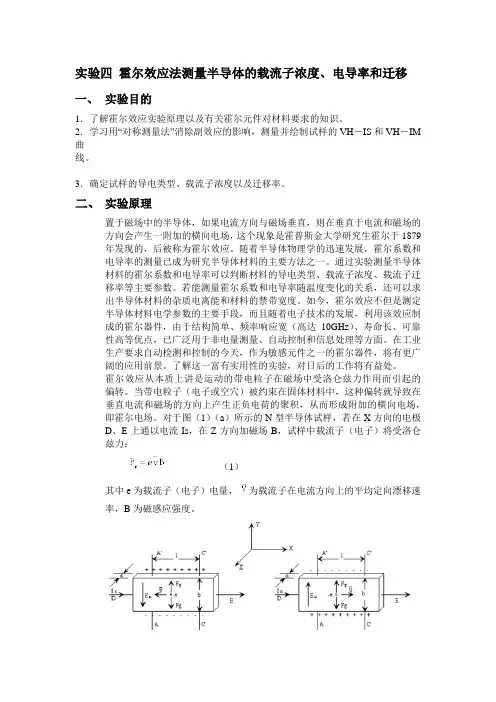

实验四 霍尔效应法测量半导体的载流子浓度、电导率和迁移
一、 实验目的
1．了解霍尔效应实验原理以及有关霍尔元件对材料要求的知识。
2．学习用“对称测量法”消除副效应的影响，测量并绘制试样的VH－IS和VH－IM曲线。
3．确定试样的导电类型、载流子浓度以及迁移率。
二、 实验原理
置于磁场中的半导体，如果电流方向与磁场垂直，则在垂直于电流和磁场的方向会产生一附加的横向电场，这个现象是霍普斯金大学研究生霍尔于1879年发现的，后被称为霍尔效应。随着半导体物理学的迅速发展，霍尔系数和电导率的测量已成为研究半导体材料的主要方法之一。通过实验测量半导体材料的霍尔系数和电导率可以判断材料的导电类型、载流子浓度、载流子迁移率等主要参数。若能测量霍尔系数和电导率随温度变化的关系，还可以求出半导体材料的杂质电离能和材料的禁带宽度。如今，霍尔效应不但是测定半导体材料电学参数的主要手段，而且随着电子技术的发展，利用该效应制成的霍尔器件，由于结构简单、频率响应宽（高达10GHz）、寿命长、可靠性高等优点，已广泛用于非电量测量、自动控制和信息处理等方面。在工业生产要求自动检测和控制的今天，作为敏感元件之一的霍尔器件，将有更广阔的应用前景。了解这一富有实用性的实验，对日后的工作将有益处。
霍尔效应从本质上讲是运动的带电粒子在磁场中受洛仑兹力作用而引起的偏转。当带电粒子（电子或空穴）被约束在固体材料中，这种偏转就导致在垂直电流和磁场的方向上产生正负电荷的聚积，从而形成附加的横向电场，即霍尔电场。对于图（1）（a）所示的N型半导体试样，若在X方向的电极D、E上通以电流Is，在Z方向加磁场B，试样中载流子（电子）将受洛仑兹力：
半导体ni的值
半导体材料是当今科技发展中不可或缺的一部分。在现代电子技术中，半导体材料被广泛应用于各种器件和电路中。而在半导体材料中，一个重要的参数就是其本征载流子浓度，也被称为本征掺杂浓度或简称为ni。
本征载流子浓度ni是指在热平衡条件下，半导体材料中自由电子和空穴的浓度之积。对于n型半导体材料来说，ni指的是自由电子浓度和空穴浓度之积；对于p型半导体材料来说，ni指的是空穴浓度和自由电子浓度之积。在半导体材料中，这两种载流子浓度是相等的。
ni的值取决于半导体材料的能带结构和温度。根据半导体材料的能带结构，可以将半导体分为直接带隙和间接带隙两种。在直接带隙半导体中，载流子的形成和转移是通过吸收或发射光子的方式进行的，而在间接带隙半导体中，载流子的形成和转移则需要通过声子的参与。因此，直接带隙半导体的ni值通常要比间接带隙半导体的ni值大。
温度对ni的影响也是十分重要的。根据能带论的理论，半导体材料中载流子的浓度与温度呈指数关系。也就是说，随着温度的升高，ni的值会增大。这是因为在高温下，半导体材料中的电子和空穴会被激发到导带和价带中，从而增加了载流子的浓度。
值得注意的是，虽然随着温度的升高，ni的值会增大，但是半导体的电导率却会减小。这是因为载流子的增加会引起更多的散射和碰撞，从而降低了电导率。所以，在设计和制造半导体器件时，需要综合考虑温度对ni和电导率的影响，以达到最佳的性能和效果。 除了温度，杂质掺杂也是影响ni值的重要因素。掺杂可以改变半导体材料的载流子浓度，从而影响ni值。常见的掺杂元素包括硅和锗等。通过控制掺杂浓度和掺杂方式，可以调节半导体材料的ni值，进而影响器件的性能。
总之，半导体材料的ni值是一个重要的参数，它决定了半导体器件的性能和特性。ni的值受到半导体材料的能带结构、温度和杂质掺杂等因素的影响。在实际应用中，需要根据具体情况选择合适的半导体材料和掺杂方式，以满足不同的需求和要求。随着科学技术的不断发展，半导体材料的研究和应用也将迎来更广阔的前景。
