钢结构（钢构件焊接）分项工程检验批质量验收记录
工程名称 检验批部位
施工单位 项目经理
监理单位 总监理工程师
施工依据标准 分包单位负责人
主控项目 合格质量标准(按本规范） 施工单位检验评分记录或结果 监理（建设）单位验收记录或结果 备注
1 焊接材料进场 第1。1。1条
2 焊接材料复验 第1.1。2条
3 材料匹配 第1。1。3条
4 焊工证书 第1.1。4条
5 焊接工艺评定 第1。1。5条
6 内部缺陷 第1.1.6条
7 组合焊缝尺寸 第1。1。7条
8 焊缝表面缺陷 第1.1.8条
一般项目 合格质量标准
(按本规范） 施工单位检验评分记录或结果 监理(建设）单位验收记录或结果 备注
1 焊接材料进场 第1。2。1条
2 预热和后热处理 第1。2。2条
3 焊缝外观质量 第1。2。3条
4 焊缝尺寸偏差 第1。2.4条
5 凹形角焊缝 第1。2.5条
6 焊缝感观 第1。2。6条
施工单位检验评定结果 班组长：质检员:
或专业工长:或项目技术负责人：
年月日年月日
监理(建设）单位验收结论 监理工程师：
（建设单位项目技术人员）:年月日
二．钢结构（焊钉焊接)分项工程检验批质量验收记录
工程名称 检验批部位
施工单位 项目经理
监理单位 总监理工程师
施工依据标准 分包单位负责人
主控项目 合格质量标准
（按本规范) 施工单位检验评定记录或结果 监理(建设)单位验收记录或结果 备注 1 焊接材料进场 第2.1。1条
2 焊接材料复验 第2.1.2条
3 焊接工艺评定 第2.1。3条
4 焊后弯曲试验 第2.1.4条
一般项目 合格质量标准(按本规范） 施工单位检验评定记录或结果 监理(建设）单位验收记录或结果 备注
1 焊钉和瓷环尺寸 第2.2.1条
钢结构（高强度螺栓连接普通紧固件连接）分项工程检验批验收记录附表
附表-02
工程名称 天府新区生态隔离走廊（原北部组团生态间隔带） 检验批部位
施工单位 中铁一局集团有限公司 项目经理 吴硕平
监理单位 四川建科工程建设管理有限公司 总监理工程师 邹世亮
施工依据标准 施工图；GB50205-2001
序号 项目 允许偏差（mm） 检验数据 备注
一 普通紧固件连接
1 紧固件规格及间距、边距 符合设计要求
2 紧固可靠、外观牢固 外露丝扣不少于2扣
3 与钢板连接 可靠
二 高强度螺栓连接
1 终拧扭距检查 10%或10º以内
2 螺栓施拧 符合设计和规范要求
3 螺栓连接摩擦面 干燥、整洁
4 螺栓丝扣 终拧后丝扣外露2~3扣
5 螺栓孔 螺栓应能自由穿入
施工单位检查
评定结果
专业质量检查员： 项目专业质量（技术）负责人： 年 月 日
监理（建设）单位验收结论
监理工程师
（建设单位项目专业技术负责人） 年 月 日
钢结构（零件及部件加工）分项工程检验批验收记录附表（一）
附表-03
工程名称 天府新区生态隔离走廊（原北部组团生态间隔带） 检验批部位
施工单位 中铁一局集团有限公司 项目经理 吴硕平
监理单位 四川建科工程建设管理有限公司 总监理工程师 邹世亮
施工依据标准 施工图；GB50205-2001
序号 项目 允许偏差（mm） 检验数据 备注
一、气割切割面
1 零件宽度、长度 ±3.0
2 切割面平面度 0.05t，且不应大于2.0

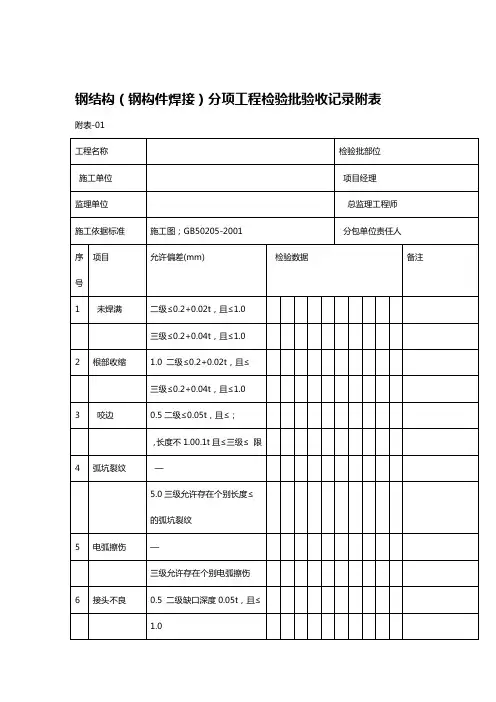

钢结构（钢构件焊接）分项工程检验批验收记录附表
附表-01
工程名称 检验批部位
施工单位 项目经理
监理单位 总监理工程师
施工依据标准 施工图；GB50205-2001 分包单位责任人
序
号 项目 允许偏差(mm) 检验数据 备注
1 未焊满 二级≤0.2+0.02t，且≤1.0
三级≤0.2+0.04t，且≤1.0
2 根部收缩 1.0 二级≤0.2+0.02t，且≤
三级≤0.2+0.04t，且≤1.0
3 咬边 0.5二级≤0.05t，且≤；
，长度不1.00.1t且≤三级≤ 限
4 弧坑裂纹 —
5.0三级允许存在个别长度≤
的弧坑裂纹
5 电弧擦伤 —
三级允许存在个别电弧擦伤
6 接头不良 0.5 二级缺口深度0.05t，且≤
1.0 0.1t三级缺口深度，且≤
7 表面夹渣 —
20.0
0.5t 0.2t 深≤长≤且≤
8 表面气孔 —
焊缝长度内允许直径≤每50.0个，孔距23.00.4t，且≤的气孔 6倍孔距≥
钢结构制作（安装）焊接工程检验批质量验收记录
工程编号：
单位（子单位）工程名称 分部（子分部）工程名称
分项工程名称 验收部位
施工单位 项目经理
施工执行标准名称与编号 专业工长
（施工员）
分包单位 分包项目经理 施工班组长
类别 序号 检验项目 质量标准 单位 施工单位检查评定
记录 监理（建设）
单位验收记录
主控项目 1 焊接材料的品种、规格、性能等☆ 应符合现行国家产品标准和设计要求
2 焊工☆ 必须经考试合格并取得合格证书，且在其考试合格项目与其认可X围内施焊
3 设计要求全焊透的一、二级焊缝☆ 探伤检验应符合现行国家标准的规定
4 重要钢结构采用的焊接材料 应进行抽样复验，复验结果应符合现行国家产品标准和设计要求
5 焊接材料与母材的匹配 应符合设计要求与现行有关标准的规定
6 首次采用的钢材、焊接材料、焊接方法、焊后热处理等 应进行焊接工艺评定，并应根据评定报告确定焊接工艺
7 焊缝表面质量 不得有裂纹、焊瘤等缺陷
一级 焊缝不得有表面气孔、夹渣、弧坑裂纹，电弧擦伤等到；且不得有咬边、未焊满、根部收缩等缺陷
二级 焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷
8 要求熔透的组合焊缝脚尺寸允许偏差 4~0 ㎜
一般项目 1 质焊条外观量 不应有药皮脱落、焊芯生锈等缺陷；焊剂不应受潮结块
2 对于需要进行焊接前预热处理的焊缝 应符合国家现行有关标准的规定或通过工艺试验确定
3 凹形的角焊缝 焊出凹形的角焊缝应过渡平缓；加工成凹形的角焊缝，不得有切痕
4 焊缝感观 外形均匀、成型较好，焊道与焊道、焊道与基本金属间过渡较平滑，焊渣和飞溅物基本清除干净 钢结构制作（安装）焊接工程检验批质量验收记录
工程编号： 电土验表5.11.1续
