软硬结合PCB

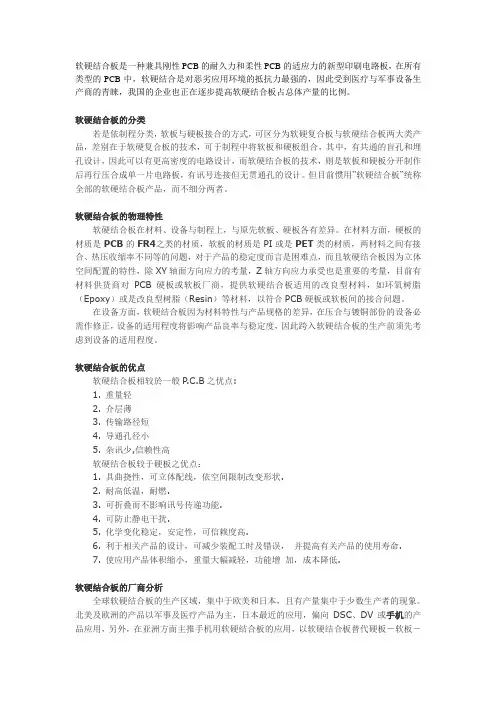

软硬结合板是一种兼具刚性PCB的耐久力和柔性PCB的适应力的新型印刷电路板，在所有类型的PCB中，软硬结合是对恶劣应用环境的抵抗力最强的，因此受到医疗与军事设备生产商的青睐，我国的企业也正在逐步提高软硬结合板占总体产量的比例。

软硬结合板的分类

若是依制程分类，软板与硬板接合的方式，可区分为软硬复合板与软硬结合板两大类产

品，差别在于软硬复合板的技术，可于制程中将软板和硬板组合，其中，有共通的盲孔和埋

孔设计，因此可以有更高密度的电路设计，而软硬结合板的技术，则是软板和硬板分开制作

后再行压合成单一片电路板，有讯号连接但无贯通孔的设计。但目前惯用”软硬结合板”统称

全部的软硬结合板产品，而不细分两者。

软硬结合板的物理特性

软硬结合板在材料、设备与制程上，与原先软板、硬板各有差异。在材料方面，硬板的

材质是PCB的FR4之类的材质，软板的材质是PI或是PET类的材质，两材料之间有接

合、热压收缩率不同等的问题，对于产品的稳定度而言是困难点，而且软硬结合板因为立体

空间配置的特性，除XY轴面方向应力的考量，Z轴方向应力承受也是重要的考量，目前有

材料供货商对PCB硬板或软板厂商，提供软硬结合板适用的改良型材料，如环氧树脂

（Epoxy）或是改良型树脂（Resin）等材料，以符合PCB硬板或软板间的接合问题。

在设备方面，软硬结合板因为材料特性与产品规格的差异，在压合与镀铜部份的设备必

需作修正，设备的适用程度将影响产品良率与稳定度，因此跨入软硬结合板的生产前须先考

虑到设备的适用程度。

软硬结合板的优点

软硬结合板相较於一般P.C.B之优点: 1. 重量轻

2. 介层薄

3. 传输路径短

4. 导通孔径小

5. 杂讯少,信赖性高

软硬结合板较于硬板之优点： 1. 具曲挠性，可立体配线，依空间限制改变形状.

2. 耐高低温，耐燃.

3. 可折叠而不影响讯号传递功能.

4. 可防止静电干扰.

5. 化学变化稳定，安定性，可信赖度高.

软硬结合板作业规范

工序 工艺流程 不良项点 作业控制

1.开料

领料 上料 调参数 开料 转序

开错料 尺寸错卷边 划伤 氧化 压伤 A.领取MI指示相对于的所需材料

B.作业前，检查分切机刀口是否有缺口，压辘是否有损伤

C.开料前，必须用酒精清洁干净分切机压辘及刀口

D.并保持工作台面的清洁，已分切好板，需放在垫有干净胶片或酚醛板的台面

2.钻孔

开辅料 包板 上板 调程式 调参数 钻孔 拆板

转序

钻偏 少（多）孔 披峰 孔大（小） 爆孔

压坑

A.确定MI指示相对的资料型号

B.钻孔前清洁钻孔台面，并检查钻孔机气压及

钻头压脚的正常性

C.包板时清洁垫板杂物防止压坑

D.调设好相对钻咀钻孔参数防止爆孔，披锋，

断刀现象

E.钻好拆板需要清洁上下面第一张板的杂物，

及钻孔带来的飞尘才可叠在一起转板

3.清洗 微蚀 氺洗 氺洗

烘干 转序 微蚀过度 氧化 A. 控制微蚀液浓度：3-5%

B. 控制微蚀速度：3-3.5M/MIN

4.压干膜

核对干膜型号 清洁压膜机压辘 上干膜

贴干膜 割膜边

清洁干膜碎 转序

贴膜皱 膜下汽泡/垃圾 干膜碎 贴膜附着力不

够无尘室洁净度

A.作业前，用酒精清洁压膜机压轮

B.选用30um干膜作业，

C.压膜参数控制温度：105±5℃ 压力:5-6Kg

速度：1-1.2m/min

D.压膜后必须把板边多余的干膜割剪干净防

止干膜碎

5.曝光

检查菲林 开窗贴胶带 清洁菲林 对位

检查 曝光 下板

菲林伤线 对位偏 垃圾定位 真空不良

曝光不良

A.核对MI指示所用相对应型号菲林

B.菲林清洁频率每曝1次用粘尘滚清洗一次，每曝5-7次用菲林水清洁一次，每曝10次检查一 次，曝光机每曝1次粘尘滚清洗一次，每曝5次清洁一次

软硬结合的广告案例

现在大家对广告的识别能力越来越强，不管是软文广告还是植入广告，都会被受众一一查找出来，显现原型。这点在几届春晚的植入广告中，我们的受众基本上一个不落的将这些植入广告揪出，甚至还大大超出商家所承认的植入广告数量，可见我们受众的眼睛是雪亮的。

我们看过那么多的植入式广告，很难给我们留下美的印象；我们也看过很多公益广告，但也很少能给我们留下美的印象。在这里我想归根结底还是所谓的创意问题吧，我也无意说神马体制问题之类的。我在想如果将硬广告和公益广告结合一下，是否会有得到独特的东西？或者说将硬广告的主旨像公益方向靠拢，会不会传播效果比原先的要好？

试想一下，如果公益广告既能起到商品销售促销的目的，又能提升自己的品牌形象，又与公益广告沾边，这样的广告岂不更好？于是我就试着想了这样的一个广告案例，通过之前若干张正常的产品促销广告，突出产品的价格本身，与原广告无异。但之后出现公益主题——诚信，并标为无价，突出诚信可贵的同时也是表明了该企业以诚信为自己的准则，表明普通群众即“凡客”，诚信是最重要的品质，对“凡客诚品”几个字均做了最好的解释。此时硬广告不再如此的生硬，就有了新意。

再说说植入式广告。植入式广告同样可以如此，在场景中可以加入商家的商品，以起到品牌宣传作用。例如某商品一眼就可以看出是某品牌的商品，这样的话，此时将该商品植入到公益广告中去，不仅显得场景更自然更贴近生活，也更能体现出企业的社会责任感。关键是如何将品牌与公益诉求点如何很好的提炼与匹配起来，从而使得一切都是那么的自然而然。这样的植入广告才会显得不那么呆板无趣。

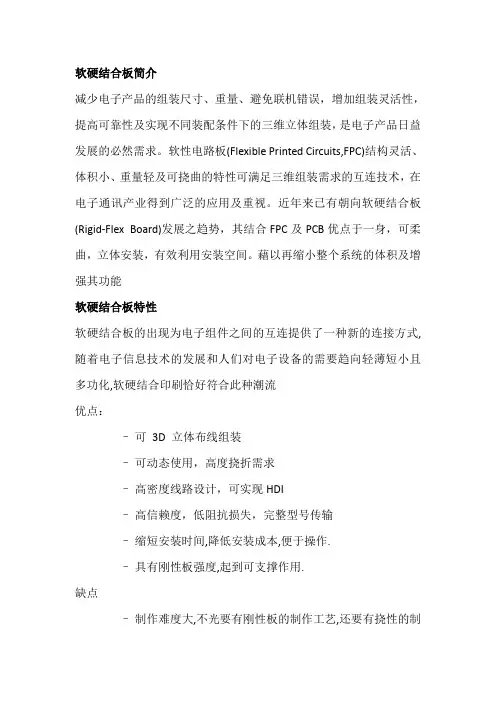

软硬结合板简介

减少电子产品的组装尺寸、重量、避免联机错误，增加组装灵活性，

提高可靠性及实现不同装配条件下的三维立体组装，是电子产品日益

发展的必然需求。软性电路板(Flexible Printed Circuits,FPC)结构灵活、

体积小、重量轻及可挠曲的特性可满足三维组装需求的互连技术，在

电子通讯产业得到广泛的应用及重视。近年来已有朝向软硬结合板

(Rigid-Flex Board)发展之趋势，其结合FPC及PCB优点于一身，可柔

曲，立体安装，有效利用安装空间。藉以再缩小整个系统的体积及增

强其功能

软硬结合板特性

软硬结合板的出现为电子组件之间的互连提供了一种新的连接方式,

随着电子信息技术的发展和人们对电子设备的需要趋向轻薄短小且

多功化,软硬结合印刷恰好符合此种潮流

优点：

– 可 3D 立体布线组装

– 可动态使用，高度挠折需求

– 高密度线路设计，可实现HDI

– 高信赖度，低阻抗损失，完整型号传输

– 缩短安装时间,降低安装成本,便于操作.

– 具有刚性板强度,起到可支撑作用.

缺点

– 制作难度大,不光要有刚性板的制作工艺,还要有挠性的制作工艺,特别是挠性板,同时制作流程远远比刚性、挠性板

多而杂.

– 一次性成本高,设备投入性大,既要有可供刚性板生产的,

还要有供挠性板生产的设备.

使用方面, 在装拆损坏后无法修复,导致其它部分一块报废

软硬结合板常见叠层及工艺流程

1.

层数 结构类型 叠层 层别 硬板区 软板区 硬板区 层别 备注

4L 1R+2F+1R 硬板叠层 Solde maske Solde maske

L1

L1

CORE CORE

NO FLOW PP

NO FLOW PP

Coverlay

软板层 L2 L2

PI PI

L3 L3

硬板叠层 NO FLOW PP Coverlay

NO FLOW PP

CORE CORE

L4

L4

solde maske solde maske
