YS24操作作业指导书
一、概述
YS24是一款高性能的SMT贴片机，广泛应用于电子创造行业。本操作作业指导书旨在提供YS24的详细操作指导，以匡助操作人员正确、高效地使用YS24进行贴片作业。
二、操作准备
1. 确保YS24机器处于正常工作状态，电源已接通。
2. 检查YS24所需的耗材（贴片元件、PCB板、胶带等）的库存情况，确保充足。
3. 准备好必要的工具，如吸嘴、夹具、刷子等。
4. 确保操作人员已经接受过YS24的操作培训，并熟悉YS24的操作界面和功能。
三、操作步骤
1. 打开YS24的操作界面，登录系统账号。
2. 在操作界面的主菜单中选择“新建作业”选项。
3. 在新建作业界面中，输入作业名称、作业编号等相关信息，并选择所需的贴片元件和PCB板。
4. 确认作业参数设置，如贴片速度、贴片精度、吸嘴类型等。
5. 在作业准备界面中，将所需的贴片元件放置在吸嘴盘中，并按照要求调整吸嘴的位置和角度。
6. 将待贴片的PCB板放置在机器的进板口，并调整好位置。 7. 在操作界面中选择“开始作业”选项，YS24将开始进行贴片作业。
8. 在贴片作业过程中，操作人员需时刻关注YS24的工作状态，确保贴片作业的顺利进行。
9. 若浮现异常情况（如贴片元件脱落、PCB板卡住等），操作人员应即将住手作业，并进行必要的检查和修复。
10. 完成贴片作业后，操作人员应及时清理机器内的残留物，并对机器进行必要的维护保养。
四、注意事项
1. 操作人员应严格按照操作规程进行操作，避免操作失误造成设备损坏或者人身伤害。
2. 在操作过程中，应保持机器周围的清洁和整洁，避免杂物进入机器内部。
3. 在更换贴片元件或者PCB板时，应注意避免静电干扰，使用防静电手套、防静电垫等工具。
4. 定期对YS24进行维护保养，如清洁吸嘴、调整吸嘴位置、更换耗材等。
5. 若发现YS24存在故障或者异常情况，应及时联系维修人员进行处理，切勿私自拆解或者修复。
YS24操作作业指导书
操作作业指导书：YS24
一、概述
YS24是一款先进的自动化设备，用于电子产品的组装和焊接。本指导书旨在为操作人员提供详细的操作指导和注意事项，以确保设备的正常运行和操作人员的安全。
二、设备介绍
1. 设备概述
YS24是一款全自动SMT贴片机，具有高速、高精度、高可靠性的特点。它采用先进的视觉系统和控制系统，能够快速、准确地将电子元件贴片到PCB板上。
2. 设备特点
- 高速度：YS24每小时可贴片超过20,000个元件，大大提高了生产效率。
- 高精度：YS24的定位精度可达到±0.05mm，保证了贴片的准确性。
- 高可靠性：YS24采用了先进的防尘、防静电和防震设计，确保设备的稳定性和可靠性。
- 灵便性：YS24可适合于不同尺寸和类型的电子元件，满足不同产品的组装需求。
三、操作准备
1. 设备检查
- 确保YS24的电源线已插好，并接通电源。 - 检查设备的气源是否正常，确保压缩空气供应充足。
- 检查设备的各个部件是否完好，如传送带、贴片头、视觉系统等。
- 检查设备的工作环境是否符合要求，如温度、湿度等。
2. 材料准备
- 准备好待贴片的PCB板和电子元件，并确保它们的质量良好。
- 根据产品的要求，准备好正确的元件规格和数量。
3. 软件设置
- 打开YS24的控制软件，并进行必要的设置，如元件规格、贴片位置等。
- 确保软件和设备的版本匹配，以免发生兼容性问题。
四、操作步骤
1. 打开设备
- 按下YS24的电源开关，待设备启动完成后，进入待机状态。
2. 载入程序
- 在控制软件中选择要贴片的程序，并载入到YS24中。
3. 调整参数
- 根据实际情况，调整YS24的参数，如贴片速度、贴片力度等。
- 通过试贴片，检查贴片效果和贴片位置是否准确。
4. 开始贴片
- 将待贴片的PCB板放置在传送带上，并调整好位置。 - 按下启动按钮，YS24将自动开始贴片作业。

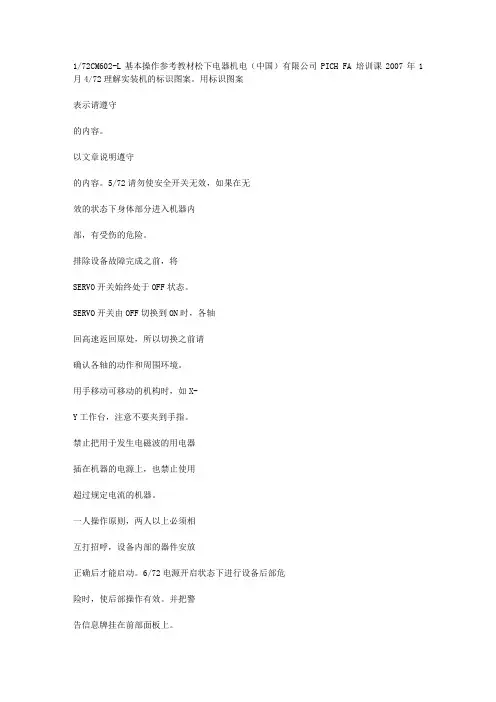

1/72CM602-L基本操作参考教材松下电器机电（中国）有限公司PICH FA 培训课2007年1月4/72理解实装机的标识图案。用标识图案
表示请遵守
的内容。
以文章说明遵守
的内容。5/72请勿使安全开关无效，如果在无
效的状态下身体部分进入机器内
部，有受伤的危险。
排除设备故障完成之前，将
SERVO开关始终处于OFF状态。
SERVO开关由OFF切换到ON时，各轴
回高速返回原处，所以切换之前请
确认各轴的动作和周围环境。
用手移动可移动的机构时，如X-
Y工作台，注意不要夹到手指。
禁止把用于发生电磁波的用电器
插在机器的电源上，也禁止使用
超过规定电流的机器。
一人操作原则，两人以上必须相
互打招呼，设备内部的器件安放
正确后才能启动。6/72电源开启状态下进行设备后部危
险时，使后部操作有效。并把警
告信息牌挂在前部面板上。
不可随便拆除或改造指定的安全
机构（防御栅栏、安全保护紧急
停止装置等）。
不可直接用眼睛去看设备上的激
光装置发出的激光。
检查各种传感器时，应使用纸片、
小镊子等，此时手指不可放在传
感器感应表面上。
进入设备内部维修时，一定要关
闭主电源，并使SERVO开关处于
OFF状态。
绝对不可以把工具等杂物放在机
器内部，会有使机器损坏的危险。7/72打开或关闭回流炉盖子时，注意
不要夹住手指。
粘合剂或焊膏附着在手或皮肤上
的时候，须立即用水清洗。
调整回流炉内部时，须戴上保护
器具，尤其是注意U/V灯的高温。
不可赤手接触炉内的高温部，或
排出的基板，以免烫伤。
有机溶剂会大量汽化，须排气。绝对不要观看炉内的U/V灯（紫
外线）。8/72实装机的周围温度、湿度须在规
定的范围内，并须安装在水气不
凝结的地方。
实装机安装处的地方须有可支撑
本机质量的强度（关于耐负荷，
请与建筑厂商联络）。
实装机运转时，地板没有震动。
实装机的周围禁止有电磁波干扰。没有油烟和灰尘的地方。周围没有易燃气体，腐蚀性气体
贴片机价格1 启动前
1.1 检查空气压力(≥0.49MPa)
1.2 检查前后盖是否放下
1.3 检查送料器是否放好
放稳
1.4 在生产中不允许两个人同时操作机器
1.5 在机器运行时，不允许将手或身体其它部位伸入机器内,（即机器的最大外围尺寸）
1.6 若在自动运行中
须将手伸入机器内，则一定要先按 "Stop” 按机器停下，并且将Servo开关置off位
1.7 在进行自动宽度调整时
确信传送带上没有PCB板 （严禁手动调整轨道宽度）
1.8 如遇有任何危险情况
按紧急开关停下机器
速鸣当班工程师 处理
1.9 不能直视或将身体其它部位暴smt贴片机露于激光束中
2 系统启动
2.1 打开机器主电源开关
2.2 旋转Main Power 钥匙开关到On状态
2.3 打开伺服开关Servo switch 到On 状态
2.4 插入系统磁盘，系统开始启动
2.5 按OK
屏幕显示主菜单界面(MainMenu)
3 自动运行(从磁盘调程序时，按下执行，若从线控机调程序跳到2执行)
1 取出系统盘
插渗透数据盘，在Main Menu 中按下PCB Select
读 入将要生产的板程序，并跑到8执行
2 开启线控机
在工作台面上，双击“SMT Line Coutrol”
3 输渗入渗出口令
按确定
入入松下线控机界面
4 点一下CM82－ME图标
5 点文件菜单
选打开，输入密码，按OK
6 选择所需文件，按打开
7 点文件菜单，按下载
注贴片机TP45N意：1、一定要在CM82C-ME高速贴片机的主菜单界面下下载程序，否则程序 传不到贴片机上
2、在程序下载结束后，其标志为线控机传输成功标记后，才能对贴片机 操作否则程序传输失败
