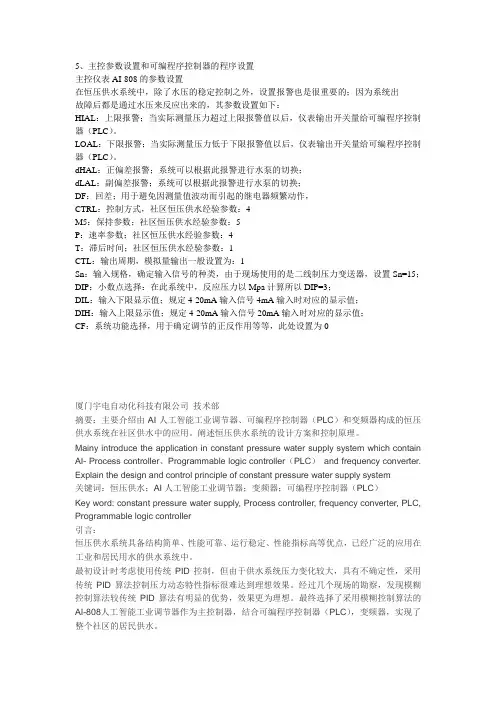

5、主控参数设置和可编程序控制器的程序设置
主控仪表AI-808的参数设置
在恒压供水系统中，除了水压的稳定控制之外，设置报警也是很重要的；因为系统出
故障后都是通过水压来反应出来的，其参数设置如下：
HIAL：上限报警；当实际测量压力超过上限报警值以后，仪表输出开关量给可编程序控制器（PLC）。
LOAL：下限报警；当实际测量压力低于下限报警值以后，仪表输出开关量给可编程序控制器（PLC）。
dHAL：正偏差报警；系统可以根据此报警进行水泵的切换；
dLAL：副偏差报警；系统可以根据此报警进行水泵的切换；
DF：回差；用于避免因测量值波动而引起的继电器频繁动作，
CTRL：控制方式，社区恒压供水经验参数：4
M5：保持参数；社区恒压供水经验参数：5
P：速率参数；社区恒压供水经验参数：4
T：滞后时间；社区恒压供水经验参数：1
CTL：输出周期，模拟量输出一般设置为：1
Sn：输入规格，确定输入信号的种类，由于现场使用的是二线制压力变送器，设置Sn=15；
DIP：小数点选择：在此系统中，反应压力以Mpa计算所以DIP=3；
DIL：输入下限显示值；规定4-20mA输入信号4mA输入时对应的显示值；
DIH：输入上限显示值；规定4-20mA输入信号20mA输入时对应的显示值；
CF：系统功能选择，用于确定调节的正反作用等等，此处设置为0
厦门宇电自动化科技有限公司 技术部
摘要：主要介绍由AI人工智能工业调节器、可编程序控制器（PLC）和变频器构成的恒压供水系统在社区供水中的应用。阐述恒压供水系统的设计方案和控制原理。
