脉冲金属探测器线圈绕制方法

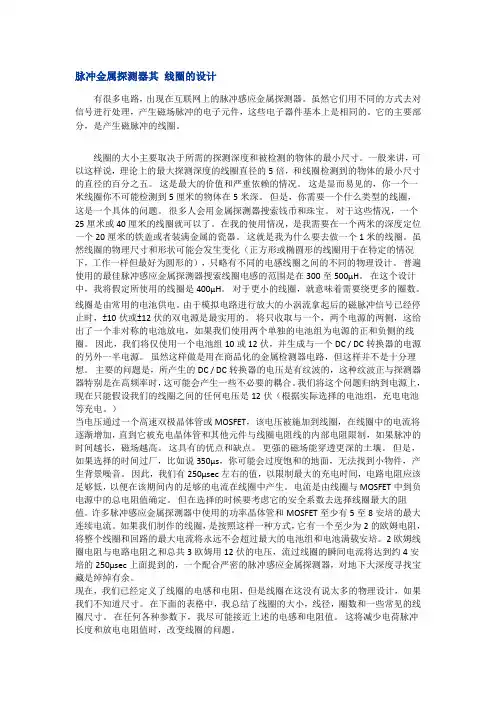

脉冲金属探测器其 线圈的设计

有很多电路，出现在互联网上的脉冲感应金属探测器。 虽然它们用不同的方式去对信号进行处理，产生磁场脉冲的电子元件，这些电子器件基本上是相同的。它的主要部分，是产生磁脉冲的线圈。

线圈的大小主要取决于所需的探测深度和被检测的物体的最小尺寸。 一般来讲，可以这样说，理论上的最大探测深度的线圈直径的5倍，和线圈检测到的物体的最小尺寸的直径的百分之五。 这是最大的价值和严重依赖的情况。 这是显而易见的，你一个一米线圈你不可能检测到5厘米的物体在5米深。 但是，你需要一个什么类型的线圈，这是一个具体的问题。 很多人会用金属探测器搜索钱币和珠宝。 对于这些情况，一个25厘米或40厘米的线圈就可以了。 在我的使用情况，是我需要在一个两米的深度定位一个20厘米的铁盖或者装满金属的瓷器。 这就是我为什么要去做一个1米的线圈。虽然线圈的物理尺寸和形状可能会发生变化（正方形或椭圆形的线圈用于在特定的情况下，工作一样但最好为圆形的），只略有不同的电感线圈之间的不同的物理设计。 普遍使用的最佳脉冲感应金属探测器搜索线圈电感的范围是在300至500μH。 在这个设计中，我将假定所使用的线圈是400μH。 对于更小的线圈，就意味着需要绕更多的圈数。

线圈是由常用的电池供电。 由于模拟电路进行放大的小涡流拿起后的磁脉冲信号已经停止时，±10伏或±12伏的双电源是最实用的。 将只收取与一个，两个电源的两侧，这给出了一个非对称的电池放电，如果我们使用两个单独的电池组为电源的正和负侧的线圈。 因此，我们将仅使用一个电池组10或12伏，并生成与一个DC / DC转换器的电源的另外一半电源。 虽然这样做是用在商品化的金属检测器电路，但这样并不是十分理想。 主要的问题是，所产生的DC / DC转换器的电压是有纹波的，这种纹波正与探测器器特别是在高频率时，这可能会产生一些不必要的耦合。我们将这个问题归纳到电源上，现在只能假设我们的线圈之间的任何电压是12伏（根据实际选择的电池组，充电电池等充电。）

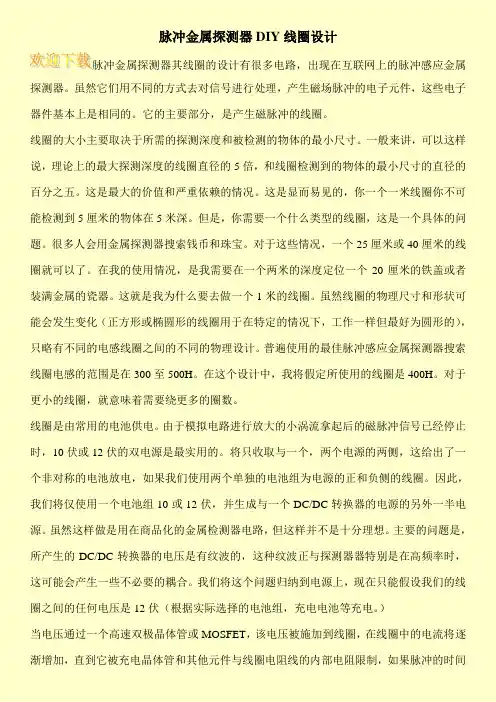

脉冲金属探测器DIY线圈设计

脉冲金属探测器其线圈的设计有很多电路，出现在互联网上的脉冲感应金属探测器。虽然它们用不同的方式去对信号进行处理，产生磁场脉冲的电子元件，这些电子器件基本上是相同的。它的主要部分，是产生磁脉冲的线圈。

线圈的大小主要取决于所需的探测深度和被检测的物体的最小尺寸。一般来讲，可以这样说，理论上的最大探测深度的线圈直径的5倍，和线圈检测到的物体的最小尺寸的直径的百分之五。这是最大的价值和严重依赖的情况。这是显而易见的，你一个一米线圈你不可能检测到5厘米的物体在5米深。但是，你需要一个什么类型的线圈，这是一个具体的问题。很多人会用金属探测器搜索钱币和珠宝。对于这些情况，一个25厘米或40厘米的线圈就可以了。在我的使用情况，是我需要在一个两米的深度定位一个20厘米的铁盖或者装满金属的瓷器。这就是我为什么要去做一个1米的线圈。虽然线圈的物理尺寸和形状可能会发生变化（正方形或椭圆形的线圈用于在特定的情况下，工作一样但最好为圆形的），只略有不同的电感线圈之间的不同的物理设计。普遍使用的最佳脉冲感应金属探测器搜索线圈电感的范围是在300至500H。在这个设计中，我将假定所使用的线圈是400H。对于更小的线圈，就意味着需要绕更多的圈数。

线圈是由常用的电池供电。由于模拟电路进行放大的小涡流拿起后的磁脉冲信号已经停止时，10伏或12伏的双电源是最实用的。将只收取与一个，两个电源的两侧，这给出了一个非对称的电池放电，如果我们使用两个单独的电池组为电源的正和负侧的线圈。因此，我们将仅使用一个电池组10或12伏，并生成与一个DC/DC转换器的电源的另外一半电源。虽然这样做是用在商品化的金属检测器电路，但这样并不是十分理想。主要的问题是，所产生的DC/DC转换器的电压是有纹波的，这种纹波正与探测器器特别是在高频率时，这可能会产生一些不必要的耦合。我们将这个问题归纳到电源上，现在只能假设我们的线圈之间的任何电压是12伏（根据实际选择的电池组，充电电池等充电。）

脉冲金属探测器其 线圈的设计

有很多电路，出现在互联网上的脉冲感应金属探测器。 虽然它们用不同的方式去对信号进行处理，产生磁场脉冲的电子元件，这些电子器件基本上是相同的。它的主要部分，是产生磁脉冲的线圈。

线圈的大小主要取决于所需的探测深度和被检测的物体的最小尺寸。 一般来讲，可以这样说，理论上的最大探测深度的线圈直径的5倍，和线圈检测到的物体的最小尺寸的直径的百分之五。 这是最大的价值和严重依赖的情况。 这是显而易见的，你一个一米线圈你不可能检测到5厘米的物体在5米深。 但是，你需要一个什么类型的线圈，这是一个具体的问题。 很多人会用金属探测器搜索钱币和珠宝。 对于这些情况，一个25厘米或40厘米的线圈就可以了。 在我的使用情况，是我需要在一个两米的深度定位一个20厘米的铁盖或者装满金属的瓷器。 这就是我为什么要去做一个1米的线圈。虽然线圈的物理尺寸和形状可能会发生变化（正方形或椭圆形的线圈用于在特定的情况下，工作一样但最好为圆形的），只略有不同的电感线圈之间的不同的物理设计。 普遍使用的最佳脉冲感应金属探测器搜索线圈电感的范围是在300至500μH。 在这个设计中，我将假定所使用的线圈是400μH。 对于更小的线圈，就意味着需要绕更多的圈数。

线圈是由常用的电池供电。 由于模拟电路进行放大的小涡流拿起后的磁脉冲信号已经停止时，±10伏或±12伏的双电源是最实用的。 将只收取与一个，两个电源的两侧，这给出了一个非对称的电池放电，如果我们使用两个单独的电池组为电源的正和负侧的线圈。 因此，我们将仅使用一个电池组10或12伏，并生成与一个DC / DC转换器的电源的另外一半电源。 虽然这样做是用在商品化的金属检测器电路，但这样并不是十分理想。 主要的问题是，所产生的DC / DC转换器的电压是有纹波的，这种纹波正与探测器器特别是在高频率时，这可能会产生一些不必要的耦合。我们将这个问题归纳到电源上，现在只能假设我们的线圈之间的任何电压是12伏（根据实际选择的电池组，充电电池等充电。）

浙江海洋学院东海科学技术学院本科生毕业论文

I

东海科学技术学院

毕 业 论 文（设计）

题 目： 金属探测仪

系 ：

学生姓名：

专 业：

班 级：

指导教师：

起止日期： 浙江海洋学院东海科学技术学院本科生毕业论文

II 金属探测仪器

摘要

本设计利用电子技术的知识设计了电缆探测仪，可以探测墙壁，地毯下的电缆。本次设计选用了电压反馈震荡器、方波振荡器、三极管的混频和反馈放大电路。探测线圈是整个电路的关键所在，通过探测线圈探测到金属在通过高频信号后产生的涡流信号，当探测线圈接近通有高频信号的电缆时，探测振荡器产生一个探测频率，此频率根据探测线圈距离电缆的位置来得到的；方波震荡器产生的振荡信号频率是固定的信号；在方波振荡器和探测电路处的电压反馈振荡器产生的两个频率，在三极管的混频电路处进行混频得到的有两个信号一个是频和一个是频差，在把两个信号通过选频处选频得到的一个频差信号，在输送到反馈放大器进行放大最后通过耳机输出，使得人能听到声音。既听声音的强弱来判断电缆的位子。三极管是进入零导通状态，在探测线圈没有探测到任何信号的时候探测电路处的振荡电路不会产生振荡信号，而方波振荡器仍旧能产生一个方波信号，输入到三极管混频电路中，由于没有外加信号使得不能产生混频信号，因此三极管混频电路不工作，把信号输入到接地处，整个电路不工作。本设计具有结构简单，性能可靠的优点。
