基坑支护与土方开挖施工方案

1 1

张掖市科技企业孵化园2#科技孵化楼

基坑土方开挖、支护专项施工方案

批准：

审核：

编制：

甘肃振繁建筑安装工程有限公司

二〇一七年五月

张掖市科技企业孵化园2#科技孵化楼 基坑土方开挖、支护专项施工方案

2 目 录

第一部分、概述 .................................................. 1

一、编制依据..................................................... 2

二、工程概况及工程水文地质条件 .............................. 2

第二部分、基坑土方开挖、支护专项施工方案.................. 6

第一节、土方开挖方案

一、施工准备..................................................... 6

二、施工方法及技术措施 ........................................ 8

三、质量保证管理及技术措施 .................................. 10

第二节、基坑钢管+钢板支护方案…………………………………………………11

第三部分、其他管理及技术措施................................ 16

一、环境保护与现场文明施工管理…………………………………………………16

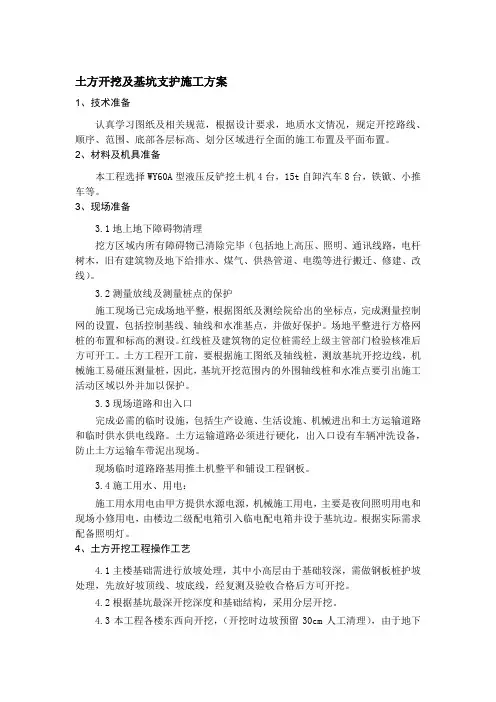

土方开挖及基坑支护施工方案

1、技术准备

认真学习图纸及相关规范，根据设计要求，地质水文情况，规定开挖路线、顺序、范围、底部各层标高、划分区域进行全面的施工布置及平面布置。

2、材料及机具准备

本工程选择WY60A型液压反铲挖土机4台，15t自卸汽车8台，铁锨、小推车等。

3、现场准备

3.1地上地下障碍物清理

挖方区域内所有障碍物已清除完毕（包括地上高压、照明、通讯线路，电杆树木，旧有建筑物及地下给排水、煤气、供热管道、电缆等进行搬迁、修建、改线）。

3.2测量放线及测量桩点的保护

施工现场已完成场地平整，根据图纸及测绘院给出的坐标点，完成测量控制网的设置，包括控制基线、轴线和水准基点，并做好保护。场地平整进行方格网桩的布置和标高的测设。红线桩及建筑物的定位桩需经上级主管部门检验核准后方可开工。土方工程开工前，要根据施工图纸及轴线桩，测放基坑开挖边线，机械施工易碰压测量桩，因此，基坑开挖范围内的外围轴线桩和水准点要引出施工活动区域以外并加以保护。

3.3现场道路和出入口

完成必需的临时设施，包括生产设施、生活设施、机械进出和土方运输道路和临时供水供电线路。土方运输道路必须进行硬化，出入口设有车辆冲洗设备，防止土方运输车带泥出现场。

现场临时道路路基用推土机整平和铺设工程钢板。

3.4施工用水、用电：

施工用水用电由甲方提供水源电源，机械施工用电，主要是夜间照明用电和现场小修用电，由楼边二级配电箱引入临电配电箱并设于基坑边。根据实际需求配备照明灯。

4、土方开挖工程操作工艺

4.1主楼基础需进行放坡处理，其中小高层由于基础较深，需做钢板桩护坡处理，先放好坡顶线、坡底线，经复测及验收合格后方可开挖。

4.2根据基坑最深开挖深度和基础结构，采用分层开挖。

4.3本工程各楼东西向开挖，（开挖时边坡预留30cm人工清理），由于地下水位较浅基坑垫层外边预留1m工作面及排水沟位置，边坡放坡高宽比浅基为1：1.1，深基为1:1.5，按开挖方向依次分层进行开挖，开挖后及时对壁面进行修整。（开挖过程中要特别注意基坑边坡坡度）。施工人员同时做好边坡修整的施工。

场地内主要岩土层力学参数建议值表10

页脚内容1 车管交管服务楼工程

土

方

开

挖

及

基

坑

支

护

专

项

方

案

编制：

审核：

南京盛嘉建筑安装工程有限公司

场地内主要岩土层力学参数建议值表10

页脚内容2 土方开挖及基坑支护施工方案

一、工程概况

车管交管服务楼工程，由江苏苏皖汽车城有限公司投资建设；江苏省建工设计研究院有限公司设计；南京工大建设监理咨询有限公司监理；南京盛嘉建筑安装工程有限公司施工。框架5层，总高24.8米，面积6275.1m2，独立基础，基坑挖深为4.6m左右，场地内自然地坪标高为-1.2m至1.6m左右。

二、水文地质情况

本工程持力层为粉质粘土层，根据地勘报告显示，上层为2.5m为松散泥层，局部有烂泥层，开挖深度无地下水。

三、施工前期准备工作

1、利用经纬仪和钢尺放出围护内外边线，并用铁丝固定。

2、做好操作工人施工技术交底。

3、组织机械进场，熟悉运行路线。

4、土方开挖前，将建筑物控制点线标桩做好，建筑物自然地面标高方格网测好，并做好标高工作基准点。

5、用混凝土碎块，对出土路线路基进行加固，并在路周围备放部分混凝土块并备好水泵等应急设备。

四、机械安排 场地内主要岩土层力学参数建议值表10

页脚内容3 采用机械大开挖，土方机械根据土方量和即定工期，采取动态安排，具体施工方法和机械安排如下：

本工程采用反铲液压挖掘机2台，配备一台ZL30型轮式装推土机，

本工程两台液压挖掘机可满足工程量和工期要求。

其主要机械性能如下：

机械名称 型号 铲斗容量 最大挖掘半径 最大挖掘深度 爬坡能力

反铲液压

挖掘机 WY-160 1．6m3 10.6m 6.1m 80%

五、施工进度计划

本土方工程计划采用两台220型挖土机，历时15天左右的时间完成。

六、施工方法

本工程挖土深度一般，地下水位在-20米以下，上层土质能满足放坡要求，结合施工现场作1：0.25放坡。查施工规范能满足规范要求。开挖方式：根据基础情况先开挖倒班房，该工程基础深4.6M，所以采取大开挖。 场地内主要岩土层力学参数建议值表10

安都国际总部基地

基坑支护及土方开挖工程

雨 季 施 工 方 案

2 目 录

第一章 工程概况 ................................................................................................................ 3

第二章 编制依据 ..................................................................................................................... 3

第一节 采用的图纸及规范 ................................................................................................. 3

第二节 地理环境 ................................................................................................................. 3

第三节 自然环境 ................................................................................................................. 5

第三章 施工准备 ................................................................................................................... 5

第一节 施工组织 ............................................................................................................... 5
